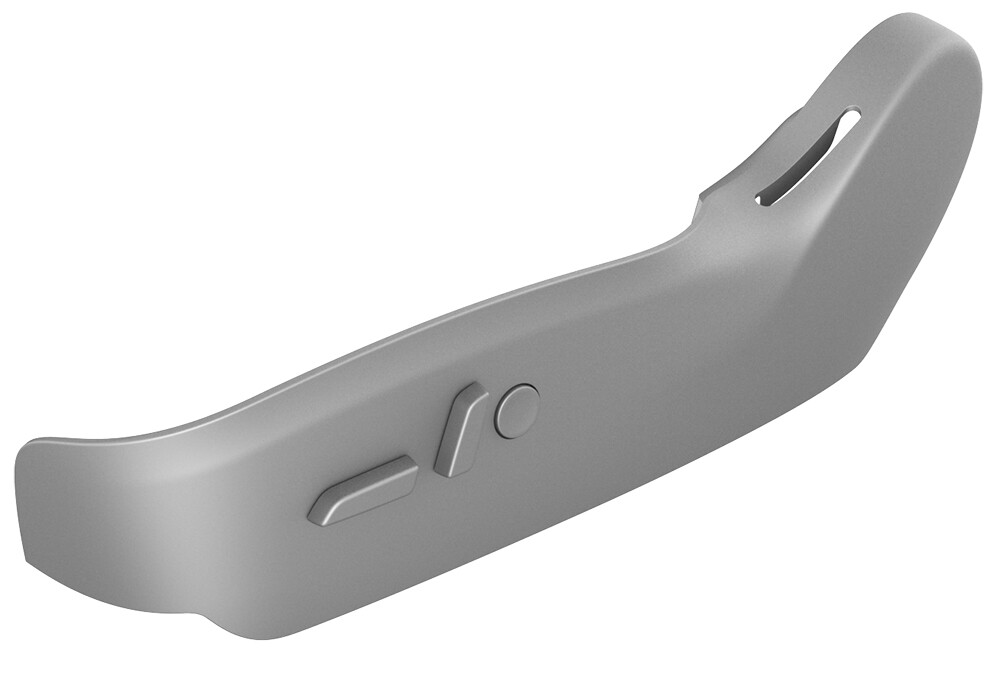

侧护板 - 外侧 - 驾驶位座椅(拆卸和更换)

校正代码 13074202 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 12 日:更新了有关调整座椅高度以便接近安全带和侧护板紧固件的说明。
  • 1133787-00-A 安全带释放按键,Model 3

扭矩规格

表 1. 扭矩规格侧护板 - 外侧 - 驾驶位座椅(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将外侧护板固定到座椅框架的螺栓
2 Nm (1.5 lbs-ft)
  • T20 梅花套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
  • 2 英寸加长件
重复使用

拆卸

图 1. 动画演示
  1. 打开 LH 前车门。
  2. 将驾驶位座椅充分向前移动。

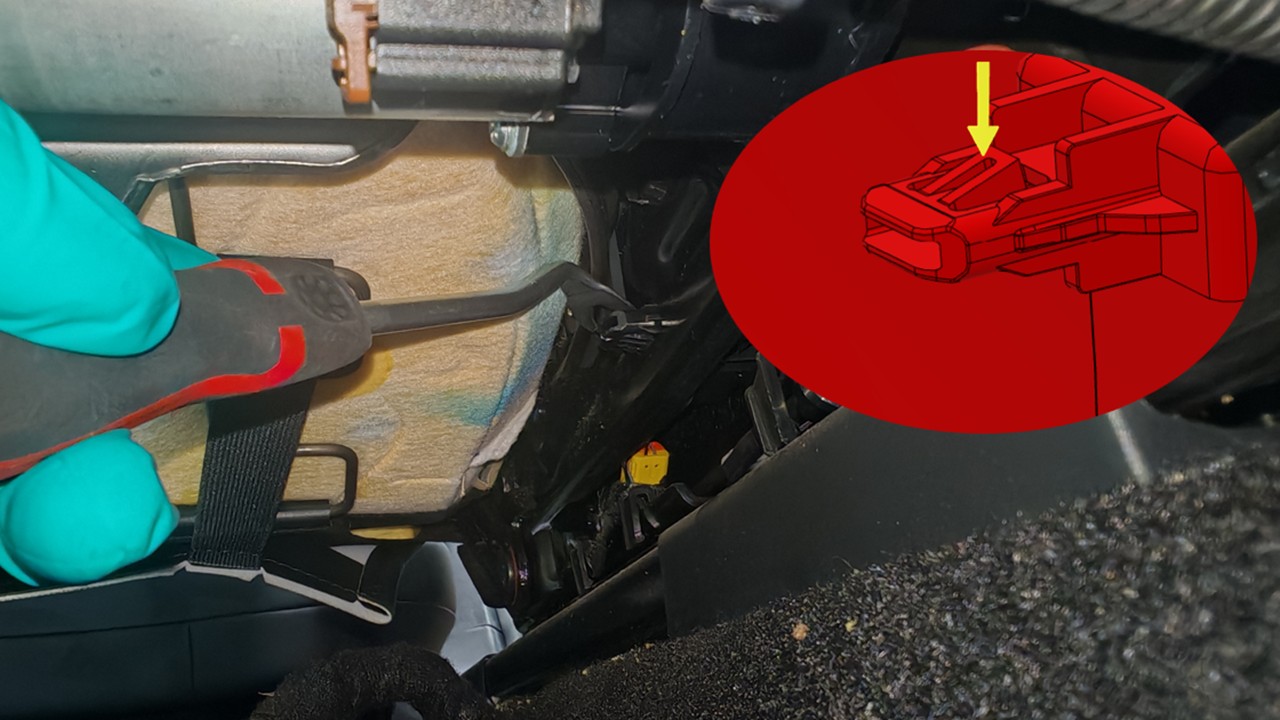

  3. 将安全带释放钥匙 (1133787-00-A) 插入到安全带预紧装置耦合的底部,以从预紧装置中松开安全带。
    提示: 根据需要降低/升起座椅以便接近。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿让座椅头枕超过遮阳板,否则可能撞破化妆镜。

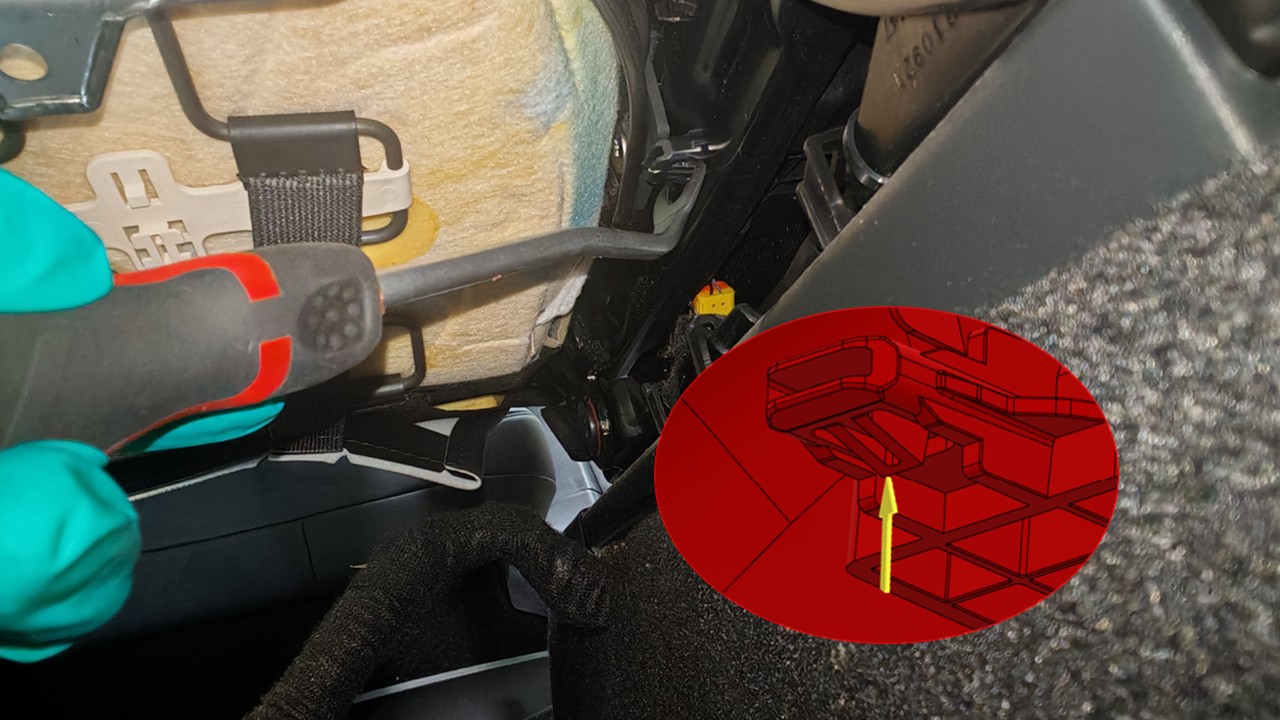

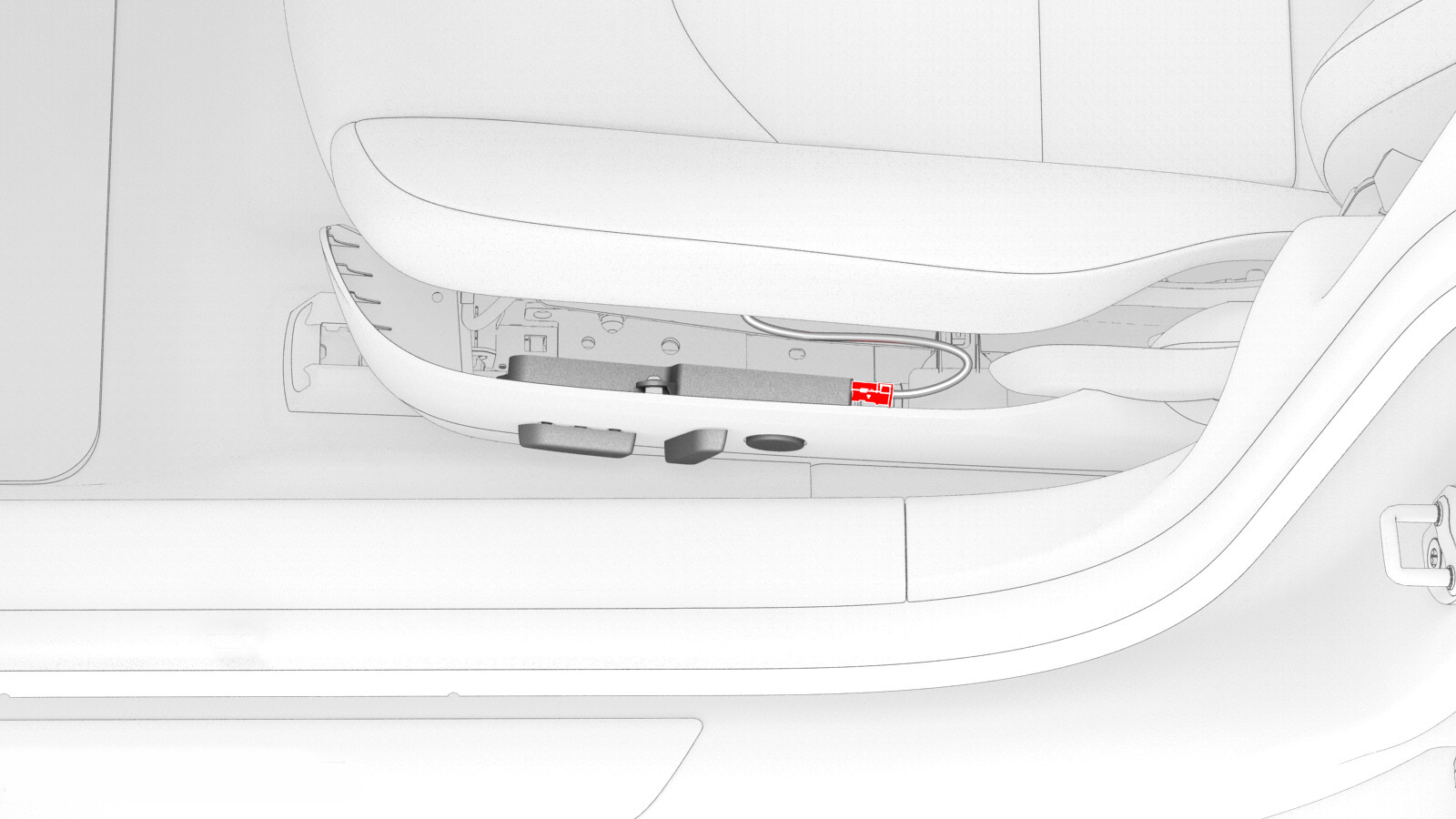

  4. 拆下将驾驶位座椅外侧护板固定到座椅框架的螺栓。
    提示: 升起座椅以便接近此紧固件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿让座椅头枕超过遮阳板,否则可能撞破化妆镜。
    提示:

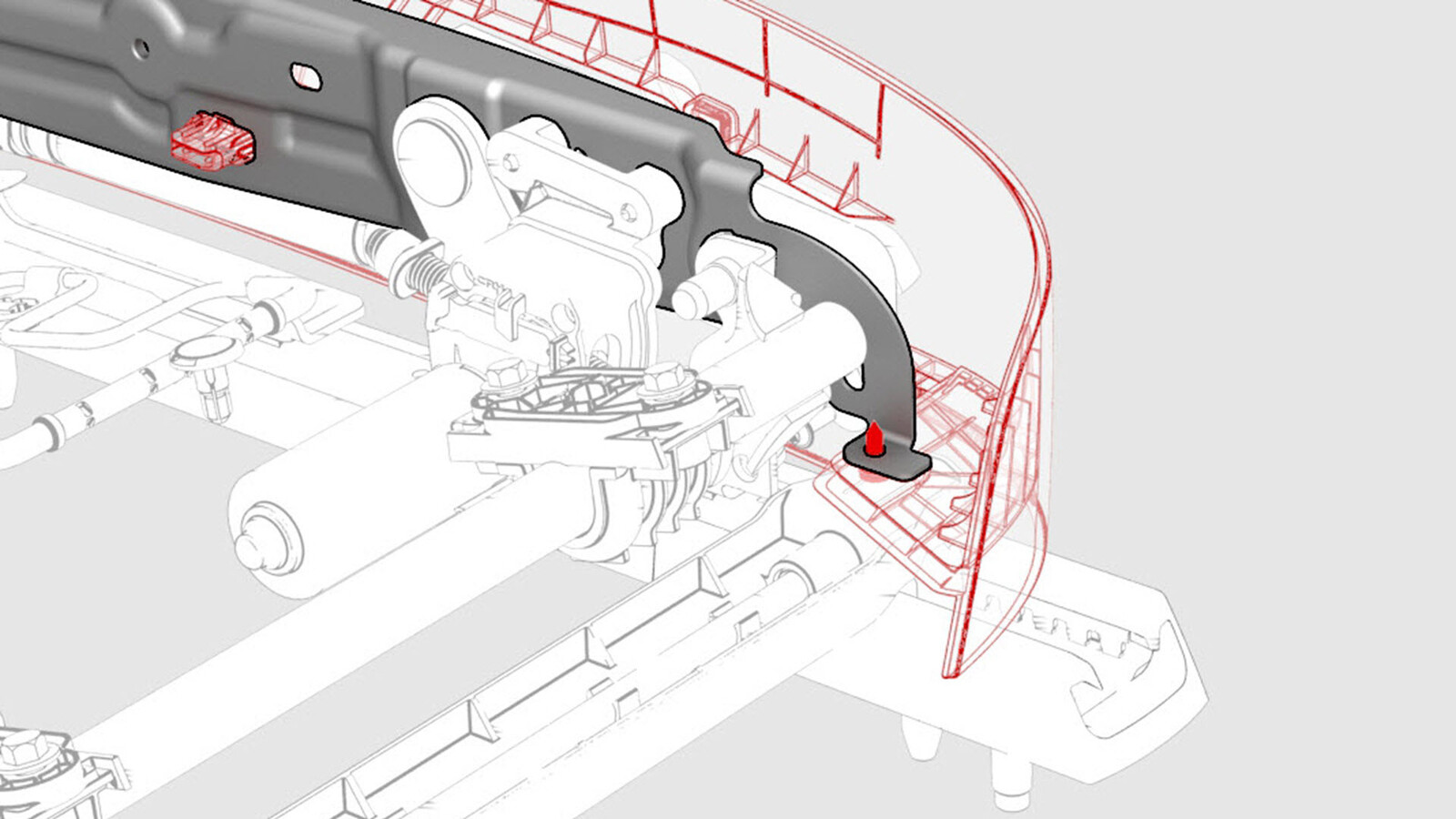

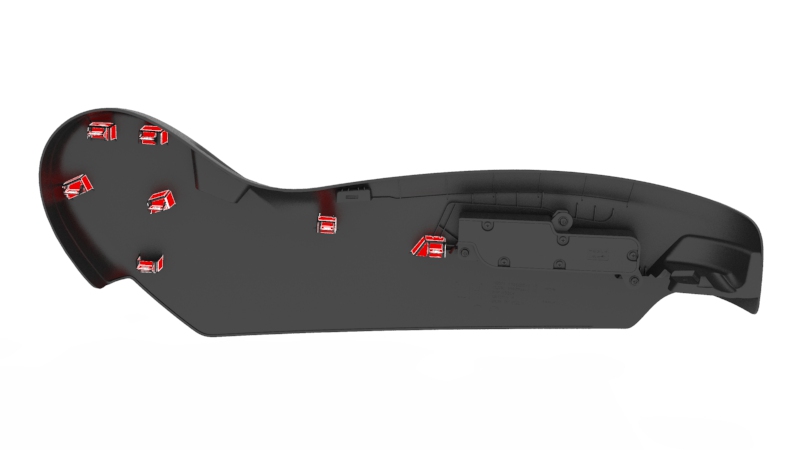

  5. 将驾驶位座椅外侧护板从座椅框架上拉出来,以松开将侧护板固定到座椅框架中央的夹子。
  6. 将驾驶位座椅外侧护板向后滑动,以松开将侧护板固定到座椅框架后部的夹子。

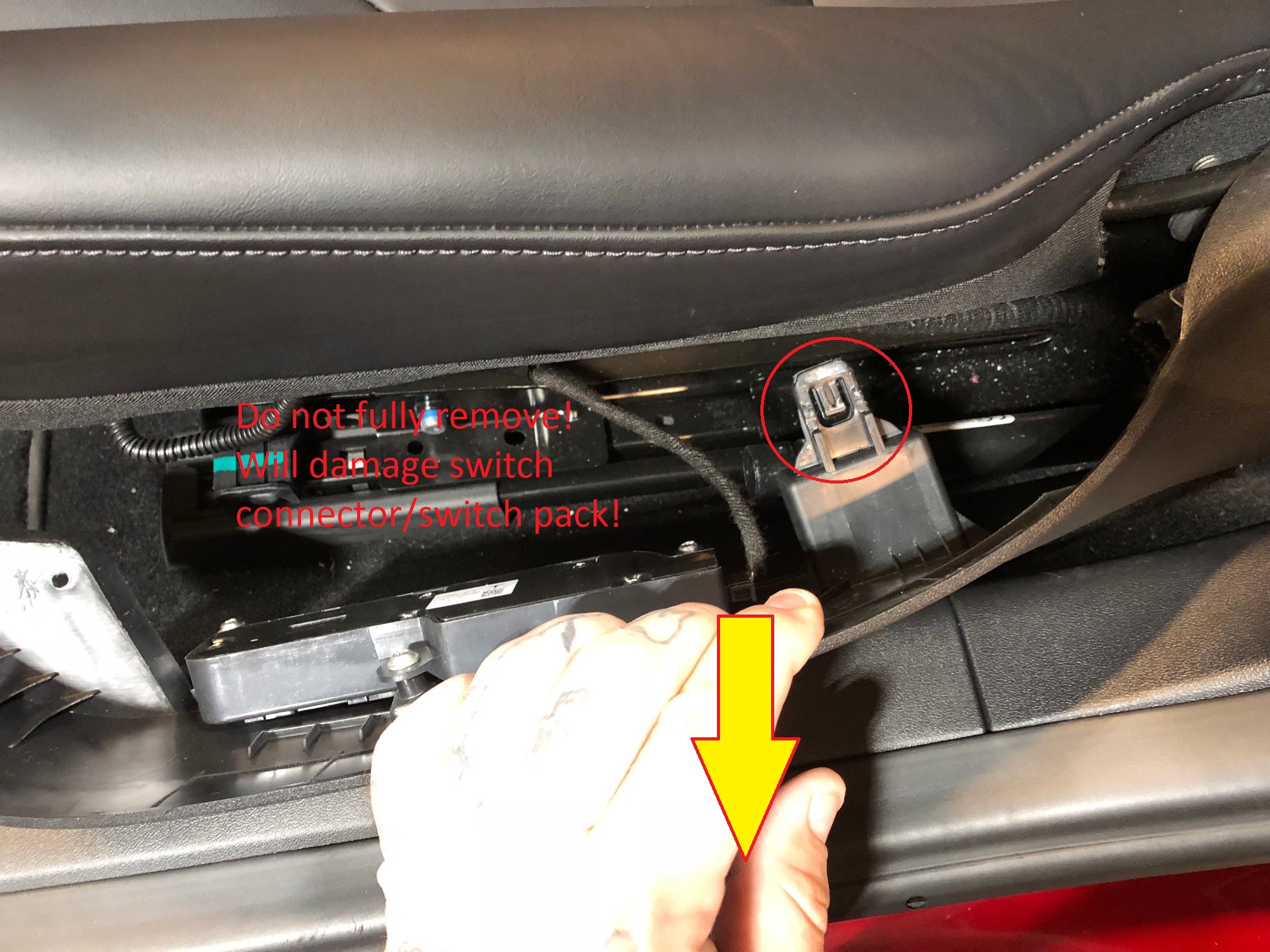

  7. 如果已装配,请断开电气线束与支架和座垫调节开关连接器之间的连接。
  8. 从车上拆下驾驶位座椅外侧护板。
  9. 如需更换驾驶位座椅外侧护板,请从外侧护板上拆下靠背和座垫调节开关。请参阅开关 - 靠背和座垫调节 - 驾驶位座椅(拆卸和更换)

安装

  1. 如果要安装新的驾驶位座椅外侧护板,请在此外侧护板上安装靠背和座垫调节开关。请参阅开关 - 靠背和座垫调节 - 驾驶位座椅(拆卸和更换)
  2. 将驾驶位座椅外侧护板移至驾驶位座椅上,然后将电气线束连接到靠背和座垫调节开关连接器(如果已装配)。
  3. 将驾驶位座椅外侧护板向前滑动,以紧固将侧护板固定到座椅框架后部的夹子。
  4. 将驾驶位座椅外侧护板推入座椅框架,以紧固将侧护板固定到座椅框架中央的夹子。
  5. 安装将驾驶位座椅外侧护板固定到座椅框架的螺栓。
    2 Nm (1.5 lbs-ft)
    提示:
  6. 将 LH 前座椅安全带预紧装置联轴器安装到 LH 前座椅预紧装置上。
    Informational PurposesAn informational icon, calling your attention
    执行推拉测试,确认预紧装置和联轴器均已完全接合。
  7. 将驾驶位座椅移回原位。
  8. 关闭 LH 前车门。
