直流输入总成 - 高压电池(线束类型)(拆卸和更换)

校正代码 16302302 1.38 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
  • 1057606-00-A 1/4 英寸 13 毫米高压绝缘方形钻头套筒
  • 1057607-00-A 18 英寸高压绝缘回旋头磁性套筒
  • 1059330-00-B 1/4 英寸 五角梅花钻头套筒,带加长件
  • 1076927-00-A 微欧电阻计,Hioki RM 3548
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

拆卸

  1. 拆下烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)
  2. 拆卸直流输入总成的绝缘体。

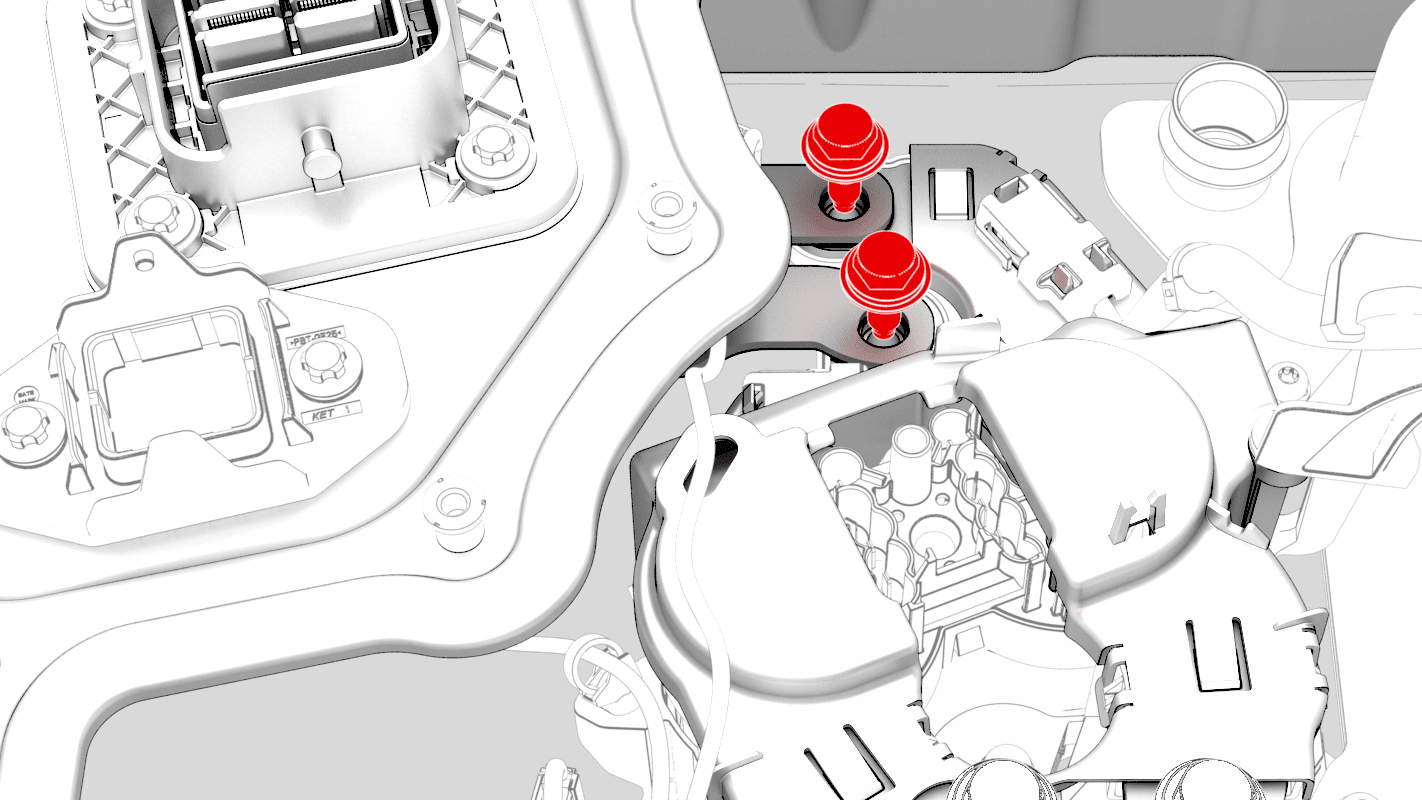

  3. 拆卸并弃置将直流输入母排固定到快充触点开关母排的螺栓。

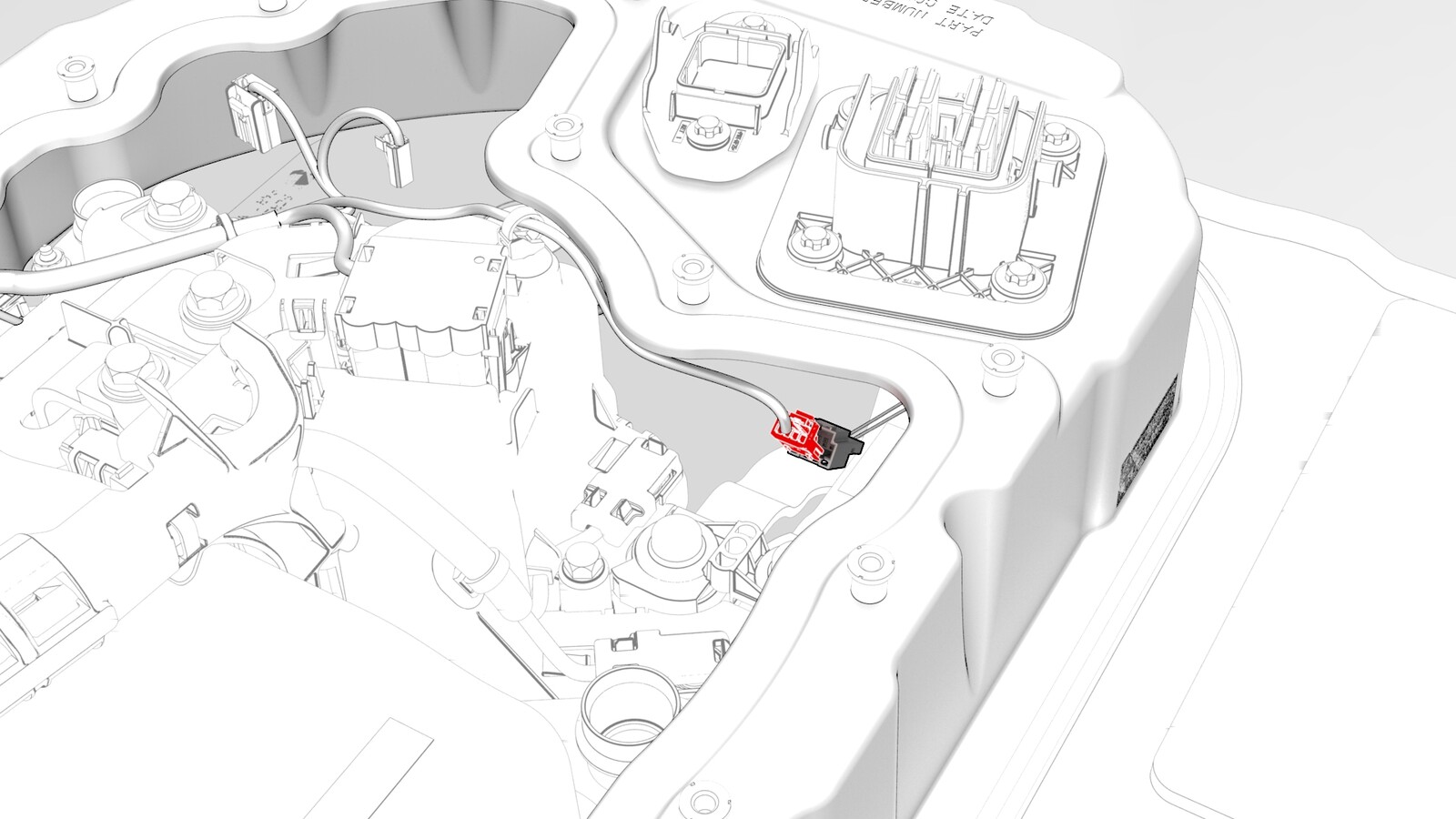

  4. 断开直流输入总成连接器上的电气线束。

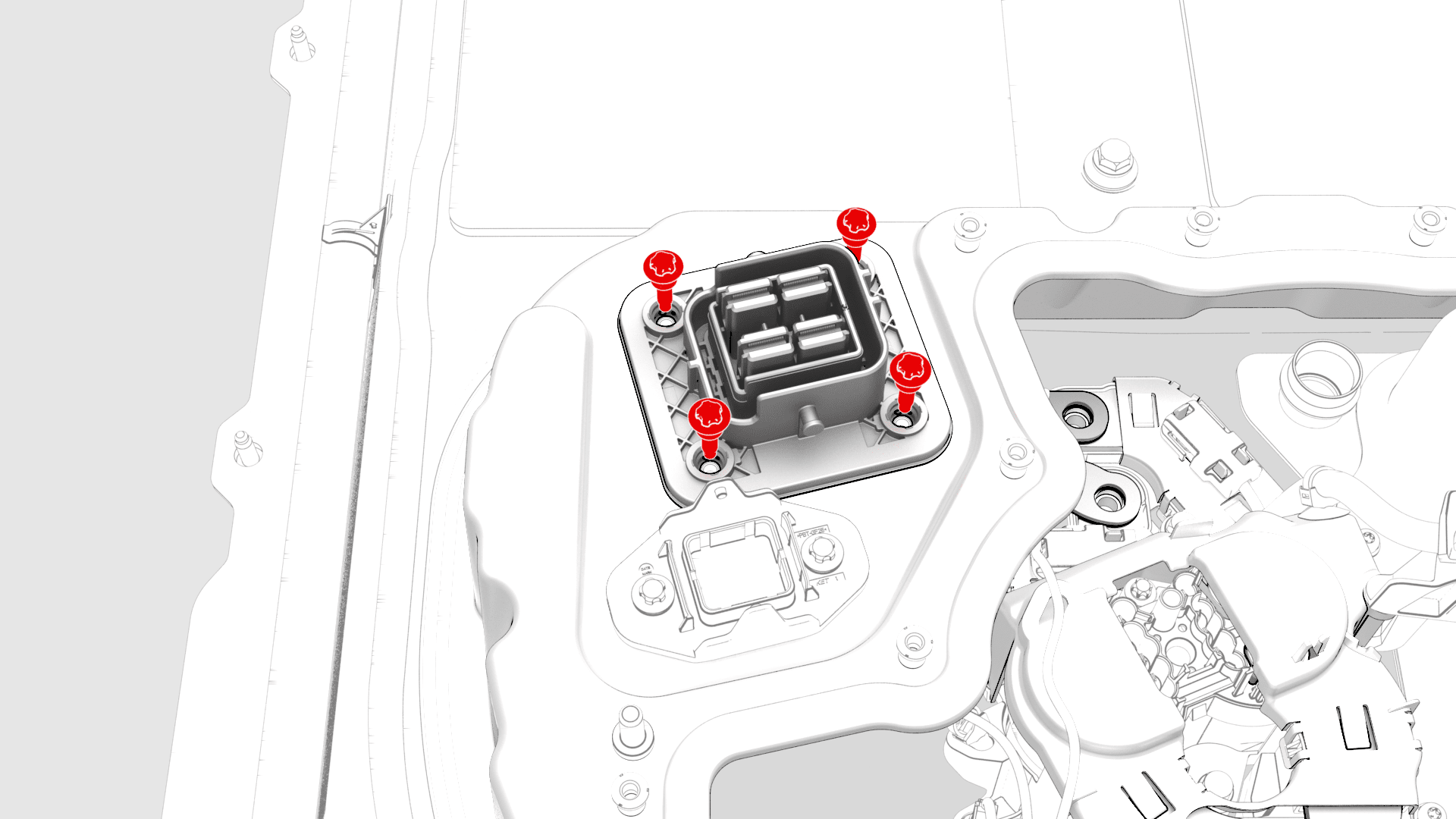

  5. 拆卸将直流输入总成固定到高压电池仓的螺栓,然后将直流输入总成从车辆上拆下。

安装

  1. 对 Hioki 电阻表执行零点调节,以便稍后在此程序中测量电阻。请参阅电阻表(零点调节)

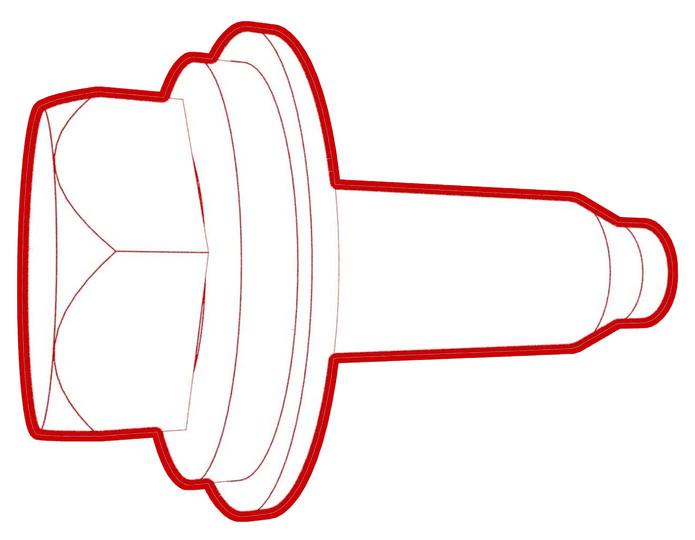

  2. 将直流输入总成安装到高压电池仓,安装将直流输入总成固定到高压电池仓的螺栓(4 个),紧固后,使用油性记号笔标记螺栓。
    6 Nm (4.4 lbs-ft)

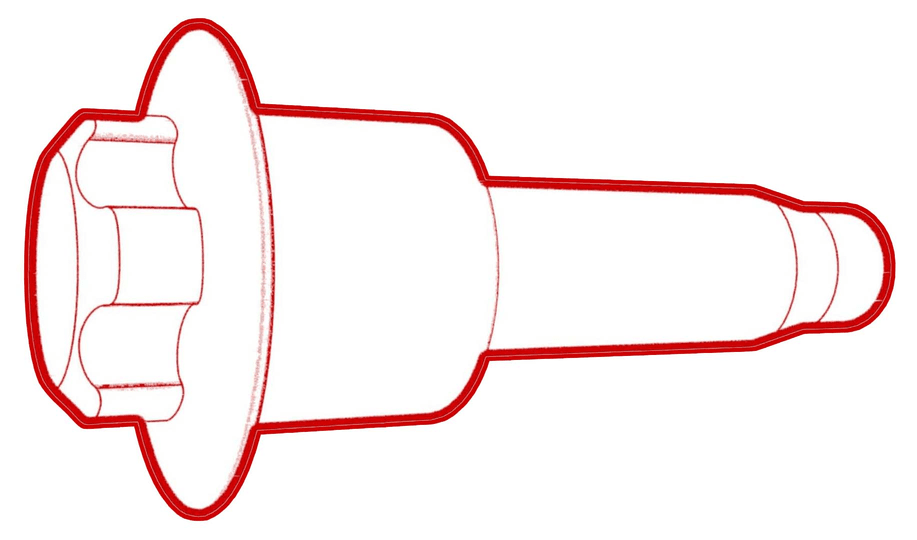

  3. 安装新的螺栓(2 个),将直流输入母排固定到快充触点开关母排。
  4. 将螺栓预先拧至 15 Nm,然后回拧半圈,将扭矩调整为 5 Nm 后再拧 60 度,然后用油性记号笔标记螺栓。
    15 Nm (11.1 lbs-ft) -180 deg
    5 Nm (3.7 lbs-ft) +60 deg
  5. 使用 Hioki 电阻计测量正极直流输入母排与正极(左侧)快充触点开关母排之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    最大可接受电阻值为 0.060 毫欧(60 微欧)。高压接头电阻过大。拆卸紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试
    图 1. 一般测量 - 实际的母排和紧固件可能有所不同
  6. 使用 Hioki 电阻计测量负极直流输入母排与负极(右侧)快充触点开关母排之间高压接头的电阻。
    Informational PurposesAn informational icon, calling your attention
    最大可接受电阻值为 0.060 毫欧(60 微欧)。高压接头电阻过大。拆卸紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试
    图 2. 一般测量 - 实际的母排和紧固件可能有所不同
  7. 安装直流输入总成的绝缘体。
  8. 将电气线束连接到直流输入总成连接器。
  9. 测量烟火电池隔离开关安装点间的电压,然后安装烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)
  10. 安装高压电池仓盖板。请参阅盖板 - 高压电池仓(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    按照说明执行高压电池仓漏气测试。
  11. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
