四摄像头盖 - 上（拆卸和更换）

校正代码 15051802 0.06 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2023 年 7 月 20 日：在“拆卸”部分的第 3 步中添加了一个视频。

拆卸

  1. 拆下四摄像头下盖。请参阅 四摄像头盖 - 下（拆卸和更换）。
  2. 拆卸后视镜。请参阅镜 - 后视（拆卸和更换）。
  3. 松开用于固定四摄像头上盖的卡子，断开内部摄像头连接器，然后将摄像头上盖和内部摄像头总成从车上拆下。
    警告
    提拉四摄像头上盖时切勿用力过猛，因为电气线束仍连接在内部摄像头上。
    警告
    The video(s) included in this procedure are meant as an overview for supplemental purposes only. Follow all of the steps listed in the procedure to avoid damage to components and/or personal injury.

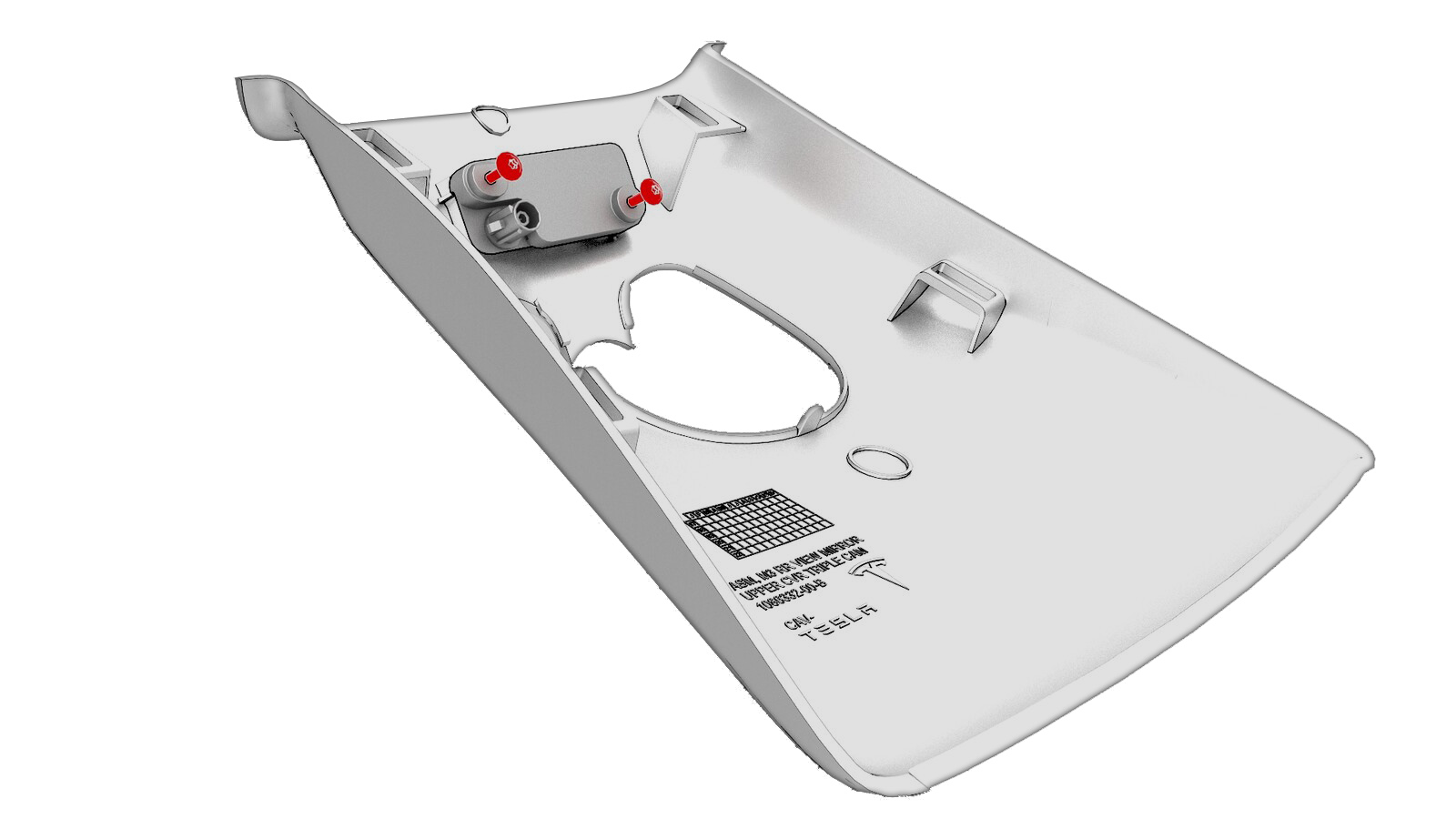

  4. 拆卸将内部摄像头固定到四摄像头上盖的螺钉，然后将内部摄像头从四摄像头上盖上拆下。

安装

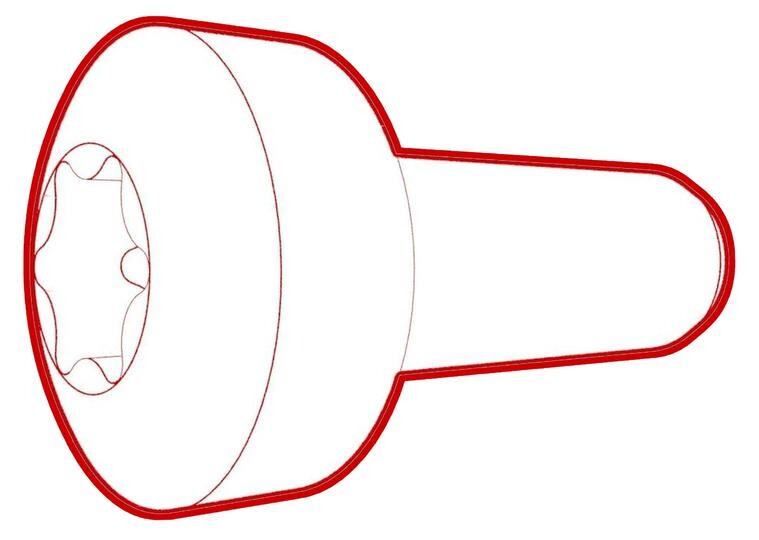

  1. 将内部摄像头放置在四摄像头上盖上，然后安装将内部摄像头固定到四摄像头上盖的螺钉。
    1 Nm (.7 lbs-ft)
  2. 连接内部摄像头连接器，然后安装将四摄像头上盖固定到车辆的卡子。
  3. 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
  4. 安装四摄像头下盖。请参阅四摄像头盖 - 下（拆卸和更换）。
