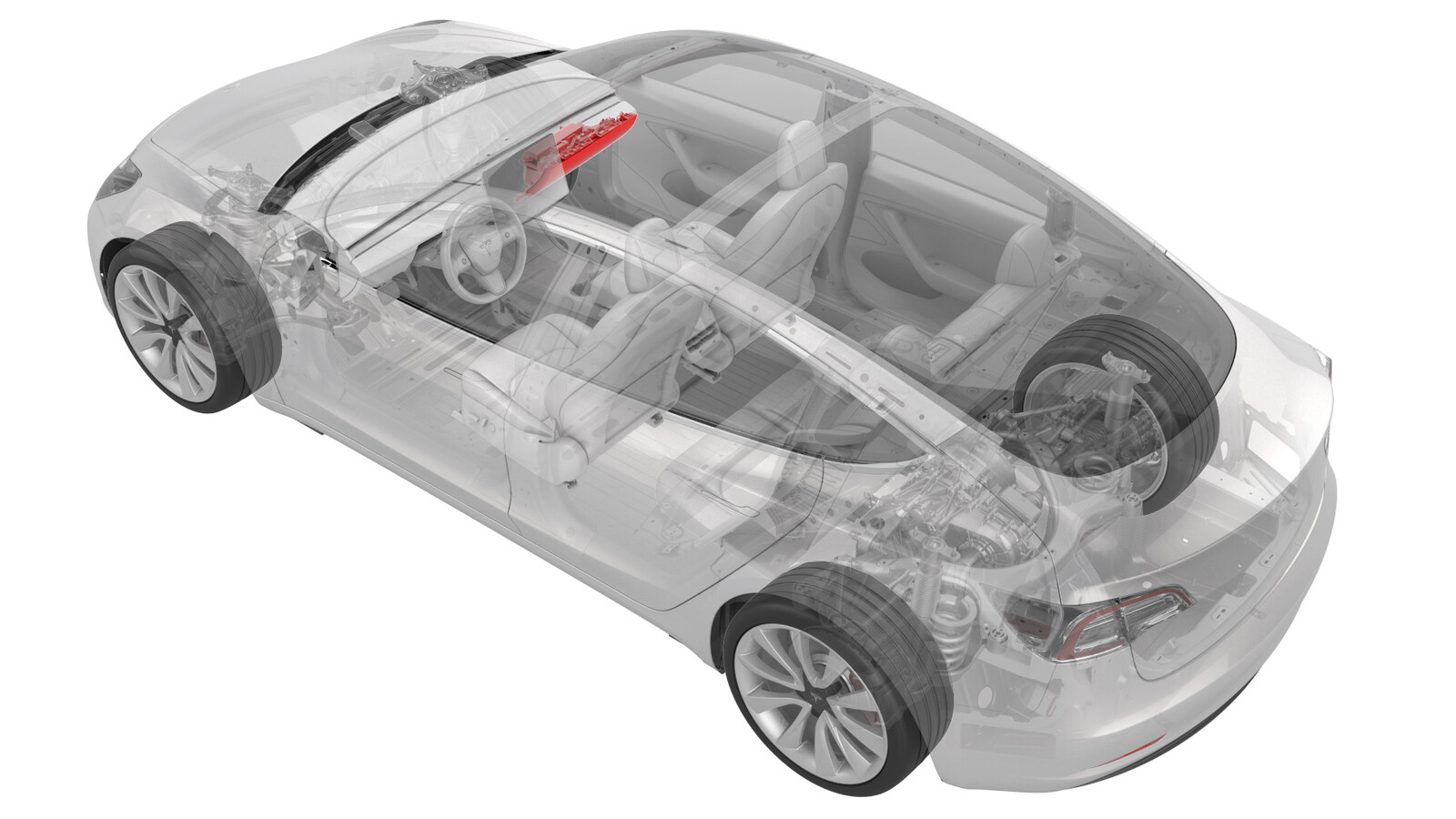

手套箱 - 不带膝部气囊（拆卸和更换）

校正代码 14051012 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

警告
The video(s) included in this procedure are meant as an overview for supplemental purposes only. Follow all of the steps listed in the procedure to avoid damage to components and/or personal injury.

拆卸

  1. 根据需要清理和保管手套箱中的客户物品。
  2. 拆下仪表板左右端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  3. 拆下左右气波端盖。请参阅端盖 - 气波 - 左侧（拆卸和更换）。
  4. 拆下右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  5. 拆下右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  6. 拆下副驾位脚部空间盖板。请参阅罩 - 脚部空间 - 副驾位 (LHD)（拆卸和更换）。
  7. 拆下仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  8. 打开手套箱。

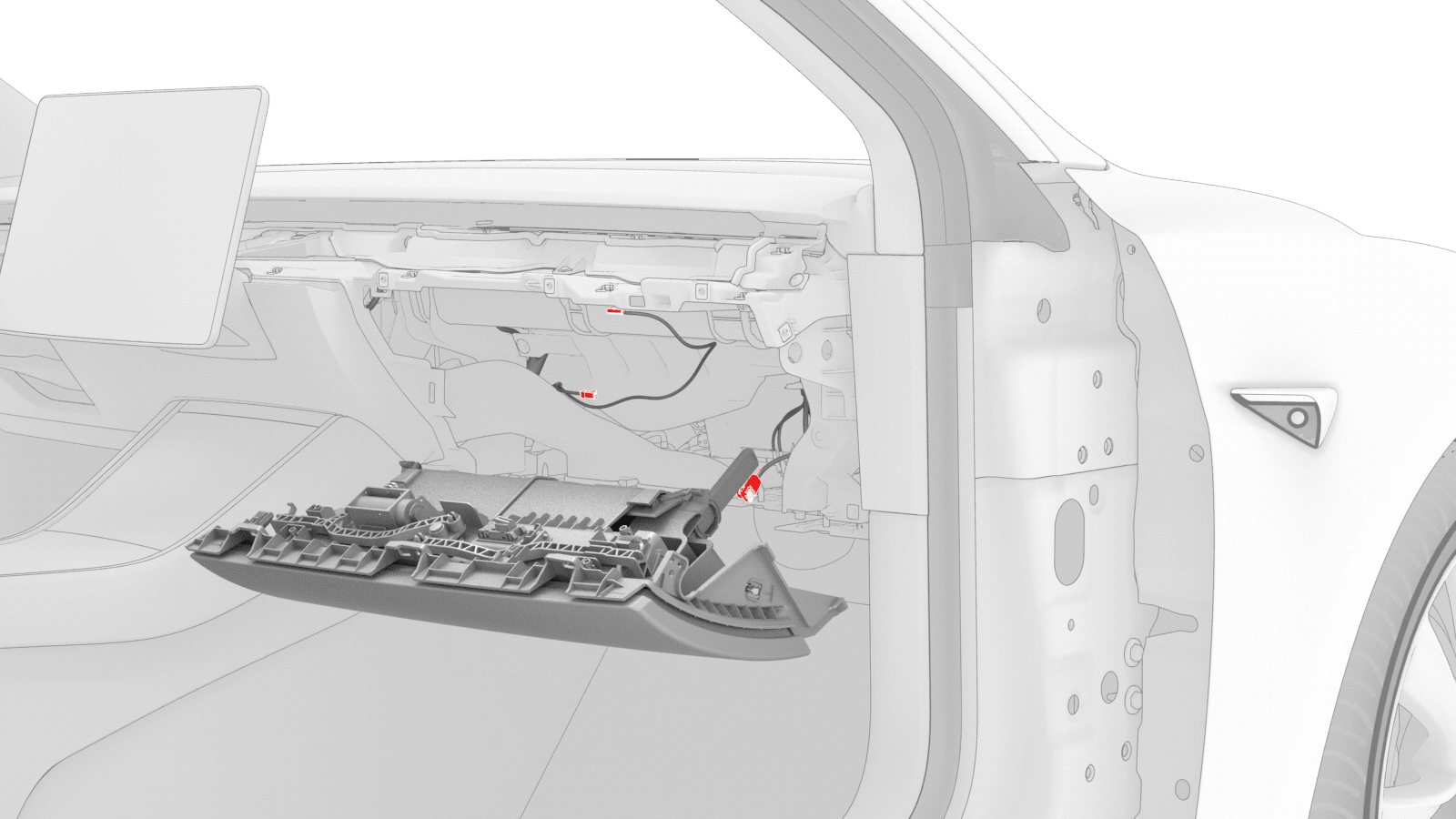

  9. 拆下将手套箱固定到仪表板支架的螺钉。
    注
    手套箱内侧有一个螺钉，下图中未显示。

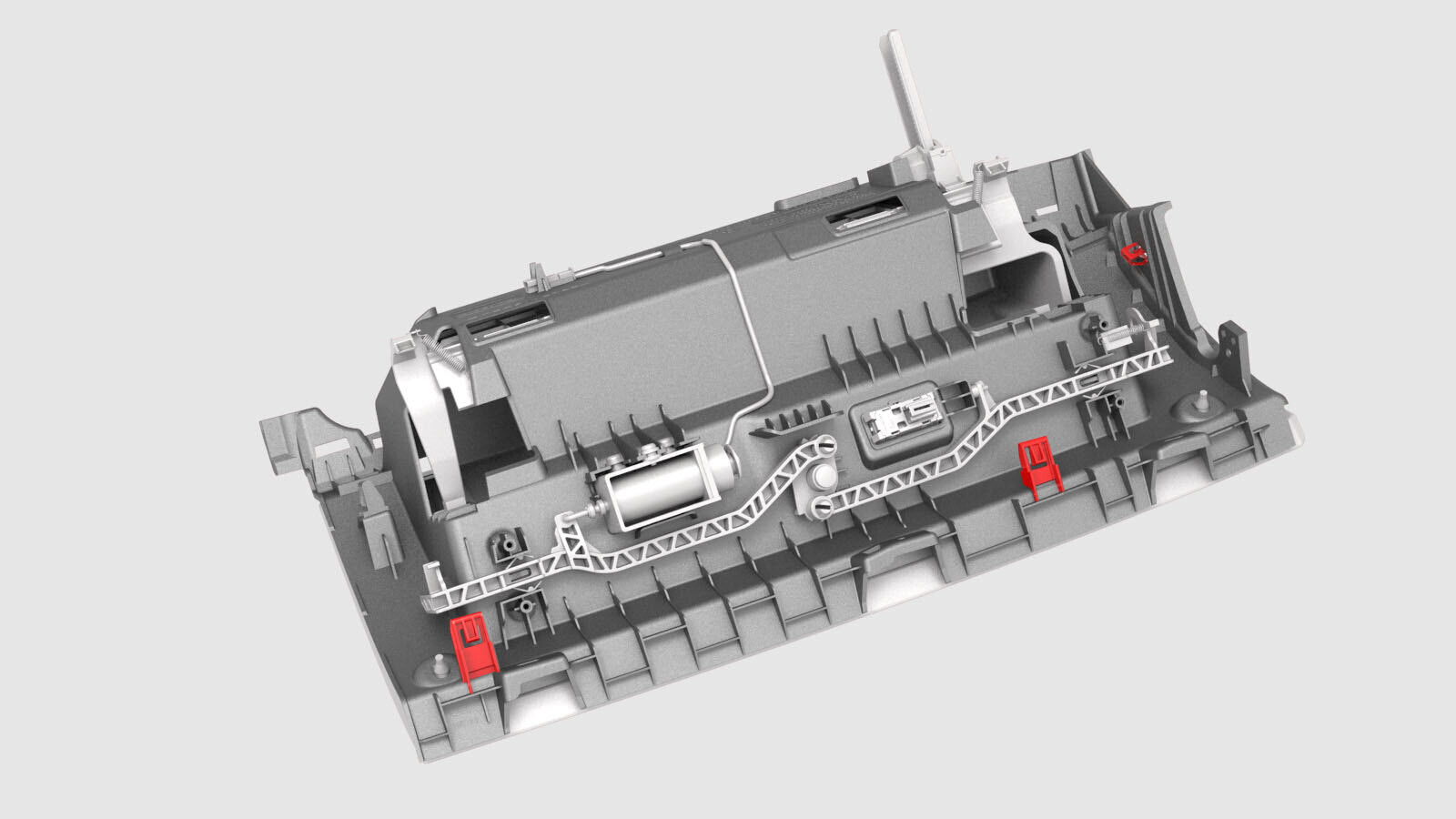

  10. 松开将手套箱固定到仪表板支架的卡子。
  11. 断开手套箱电磁线圈连接器、减震器连接器和路面照明灯连接器上的电气线束。
    注
    可以从仪表板底部接触到 2 处电气连接器。
  12. 将手套箱从车上拆下。

安装

  1. 将手套箱放入车辆中，然后连接手套箱电磁线圈连接器、减震器连接器和路面照明灯连接器的电气线束。
    注
    可以从仪表板底部接触到 2 处电气连接器。
    警告
    在连杆处的分配器前部布放路面照明灯的电气线束。
  2. 确保手套箱减震器销完全入位，在安装手套箱时，不会碰到手套箱减震器。
  3. 紧固将手套箱固定到仪表板支架的卡子。
  4. 安装将手套箱固定到仪表板支架的螺钉。
    2.3 Nm (1.7 lbs-ft)
  5. 关闭手套箱。
  6. 安装仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  7. 安装副驾位脚部空间盖板。请参阅罩 - 脚部空间 - 副驾位 (LHD)（拆卸和更换）。
  8. 安装右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  9. 安装右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  10. 安装左右气波端盖。请参阅端盖 - 气波 - 左侧（拆卸和更换）。
  11. 安装仪表板左右端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  12. 确认可在触摸屏上正常打开手套箱。
  13. 如果之前从手套箱中取出了客户物品，请将其放回手套箱中。
