面板 - 车门饰板 - 前 - LH(拆卸和安装)

校正代码 15130201 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 1 月 23 日:更新了拆卸顺序。
  • 2023 年 11 月 24 日:删除了有关拆卸和安装饰板的步骤。

扭矩规格

表 1. 扭矩规格面板 - 车门饰板 - 前 - LH(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注
前车门饰板至前车门螺钉
6 Nm (4.4 lbs-ft)
  • 梅花 T30 套筒
  • 4 英寸加长件
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
重复使用
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

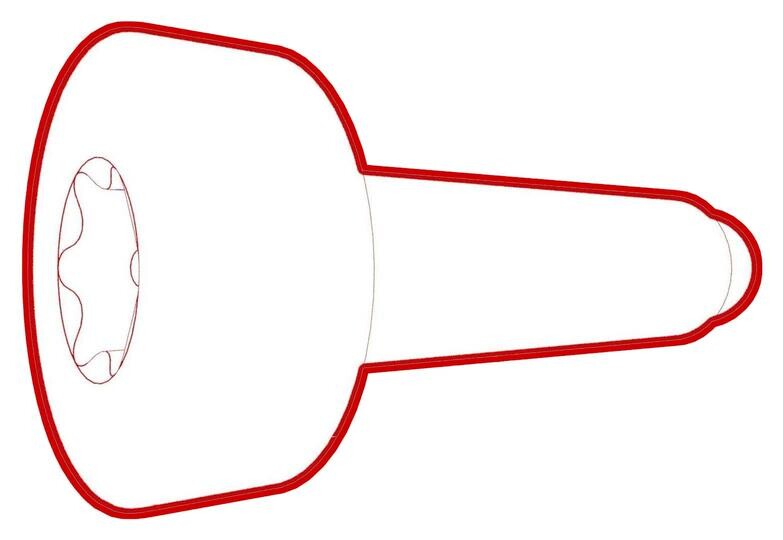

仅使用零件号如下所示的紧固件:
  • 1488028-00-A 或更高版本
  • 1526998-99-A 或更高版本

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
仅使用零件号列在本程序中的饰板螺钉。请参阅第 15 步了解更多信息。
  1. 打开左前车门,完全降下车窗。
  2. 拆卸左前车门高频扬声器。请参阅高频扬声器 - 前车门 - LH(拆卸和更换)
  3. 拆卸左前车门地面照明灯。请参阅地面照明灯 - 前车门 - LH(拆卸和更换)
  4. 松开将反光板固定到左前车门饰板后侧边缘的卡子,以及将螺钉盖板固定到扶手前侧的卡子,然后将反光板和盖板从饰板上拆下。

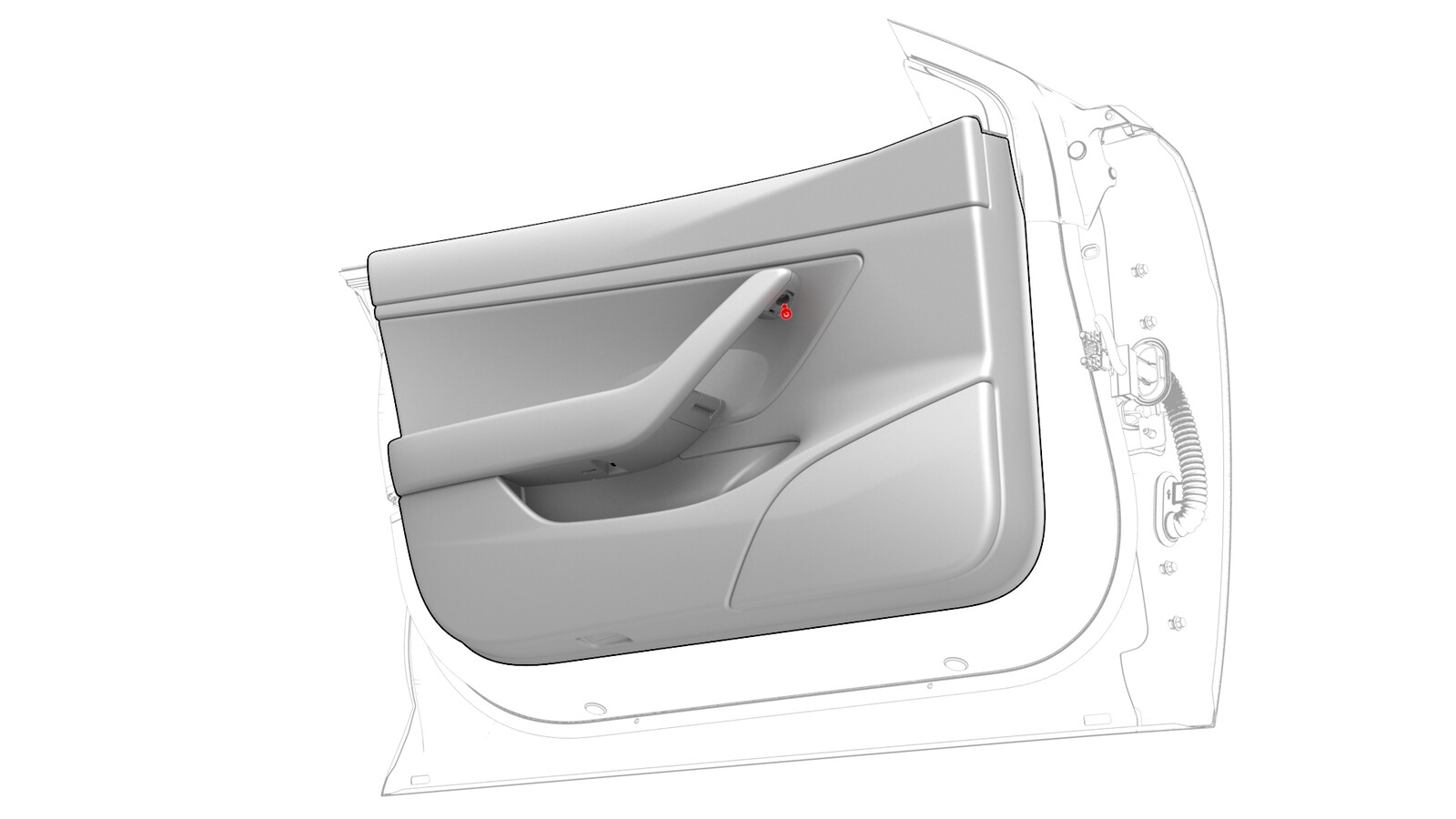

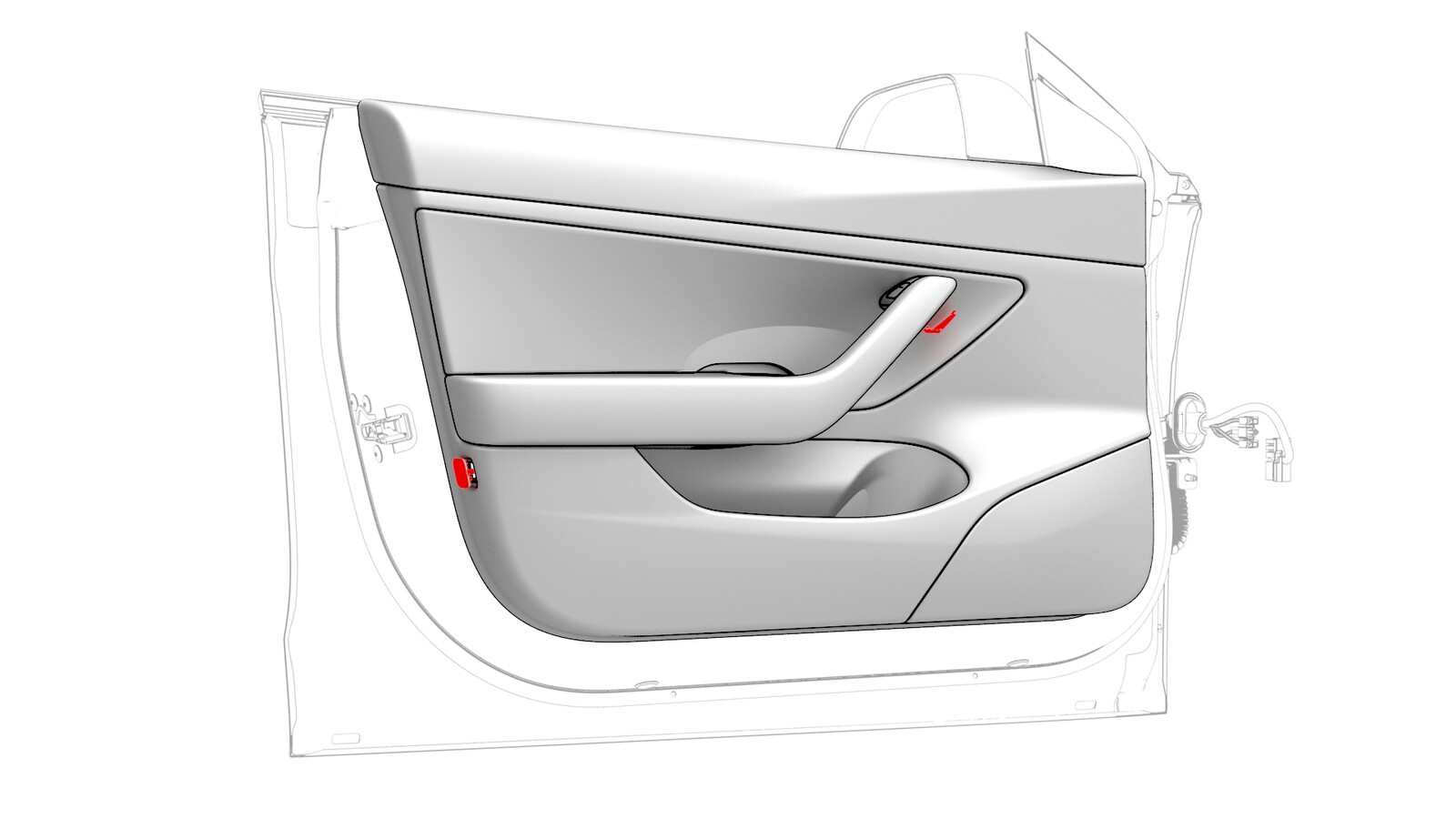

  5. 拆卸将饰板固定到车门的螺钉。
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)

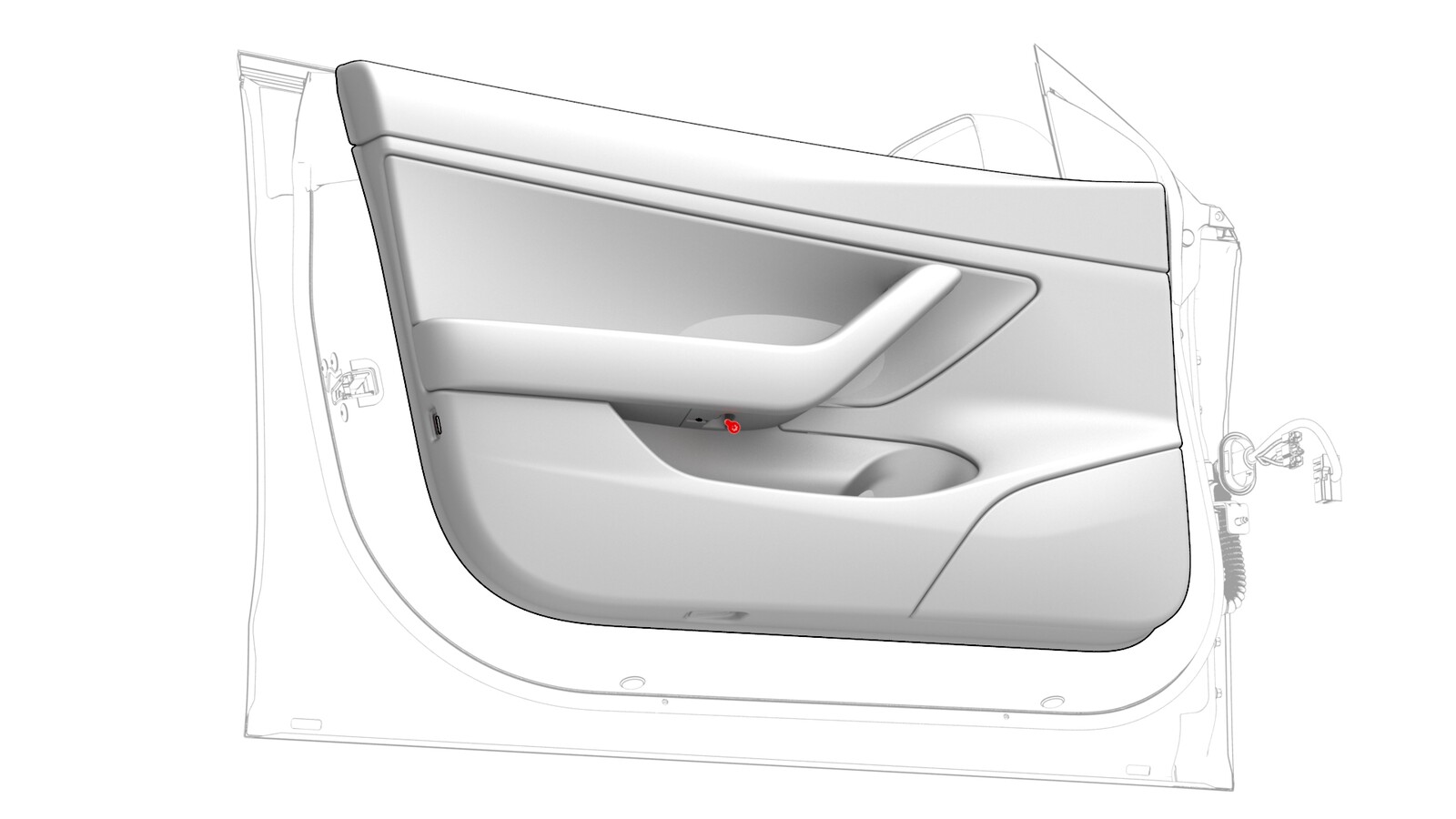

    图 1.
    图 2. 中间
    图 3.
  6. 从地面照明灯开口处拉出饰板,以便松开将饰板固定到车门的卡子。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    此时切勿从车门上拆下饰板。

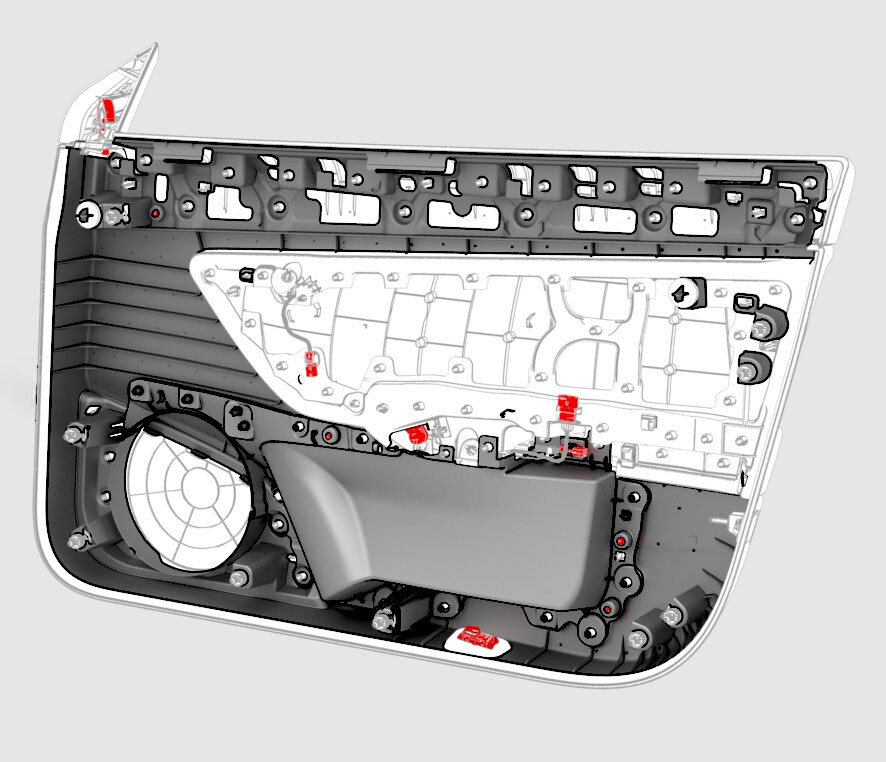

    图 4. 饰板卡子位置
    图 5. 车门卡子位置
  7. 继续拉动,并从下至上松开饰板边缘的所有卡子。
  8. 抬起饰板,将其从车门上分离。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿将饰板过远拉离车门,因为此时饰板仍通过连接器和线缆保持连接。
  9. 抬起 NVH 垫,以接触作业区。

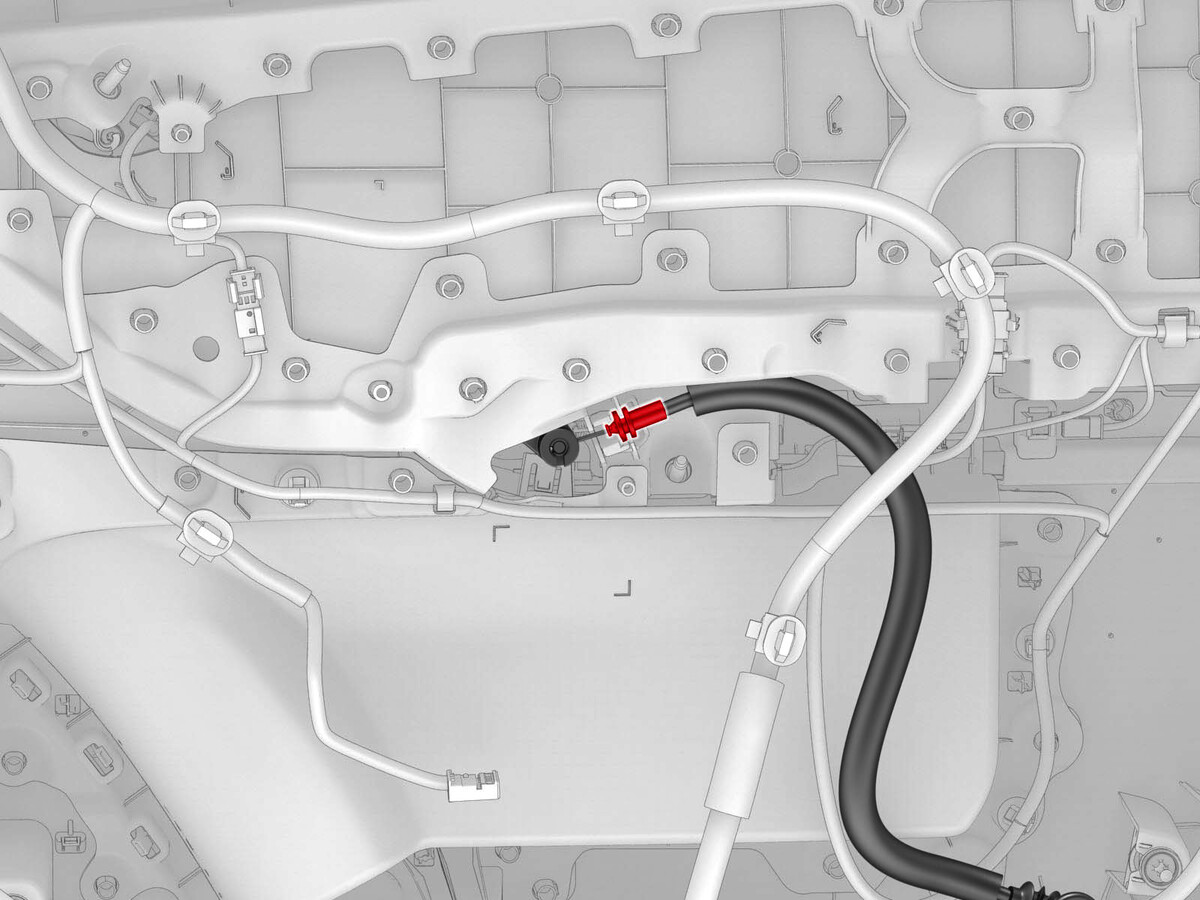

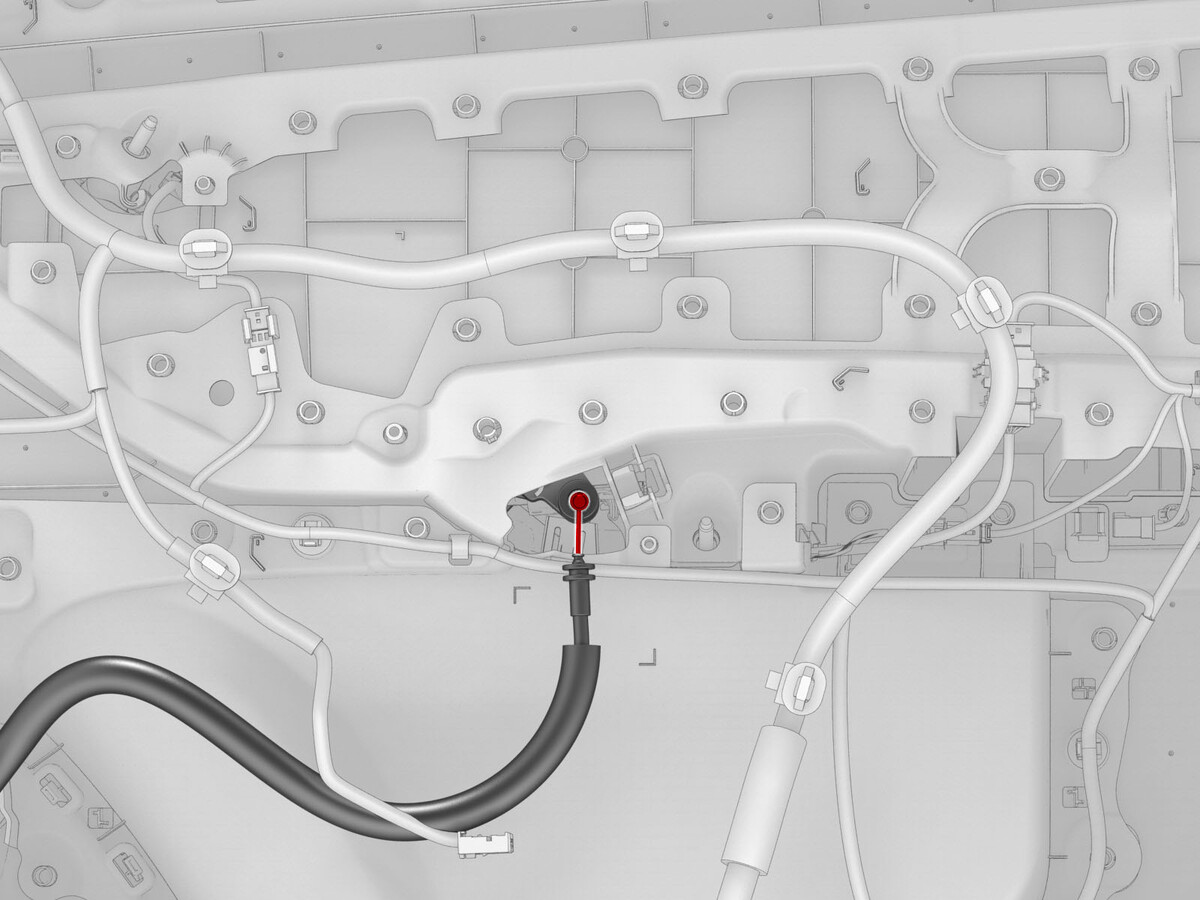

  10. 从饰板上拆下手动释放缆索套,向下转动缆索套至垂直状态。
  11. 将缆索接线管末端滑出释放杆,然后将缆索从饰板上拆下。
  12. 断开线束与连接器的连接,然后松开将电气线束固定到饰板的卡子。
    图 6. 饰板连接器

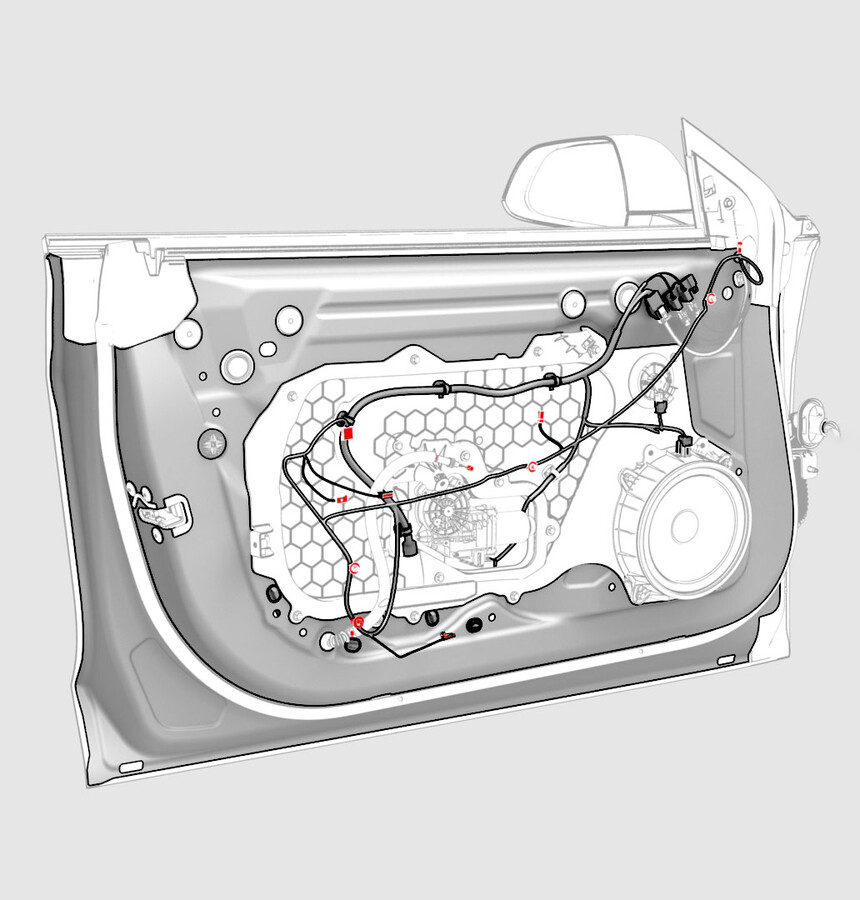

    图 7. 车门电气线束连接器
  13. 若有,拆卸并弃置将电气线束固定到车门饰板的线缆扎带。
  14. 若有,将电气线束从车门饰板线束挂钩上松开。

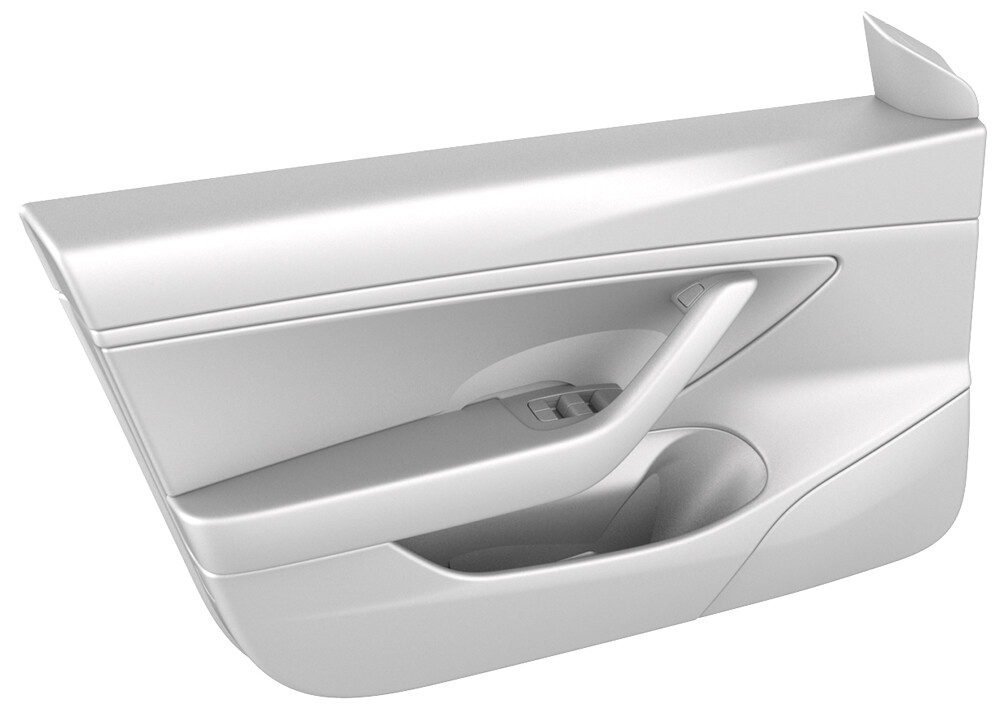

  15. 将饰板从车辆上拆下,然后放置在干净的表面。
  16. 检查左前车门上是否有剩余的推拉式卡子紧固件,如果有,则将其从车门上拆下。

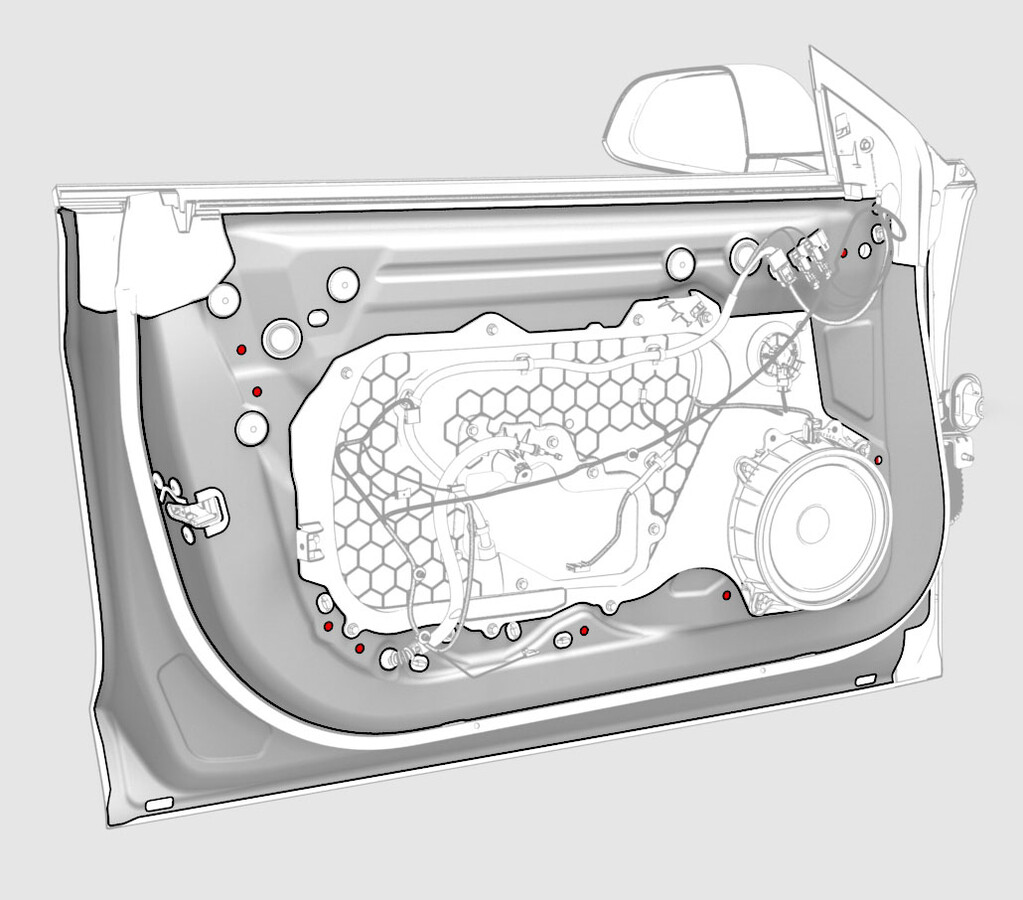

    图 8. 降下如图所示的车门后角;检查整个车门上是否有推拉式卡子紧固件

安装

  1. 检查左前车门和左前车门饰板的情况。更换所有已损坏的卡子,维修受损部位。
  2. 将饰板放置在车门处,倚靠在车门边缘。
  3. 若有,拆下并弃用图中标示的卡子。
  4. 如图所示排布线束。
    • 如果有线束挂钩,则将线束固定到挂钩上。
    • 如果没有线束挂钩,则用电缆扎带将线束固定到车门饰板上。

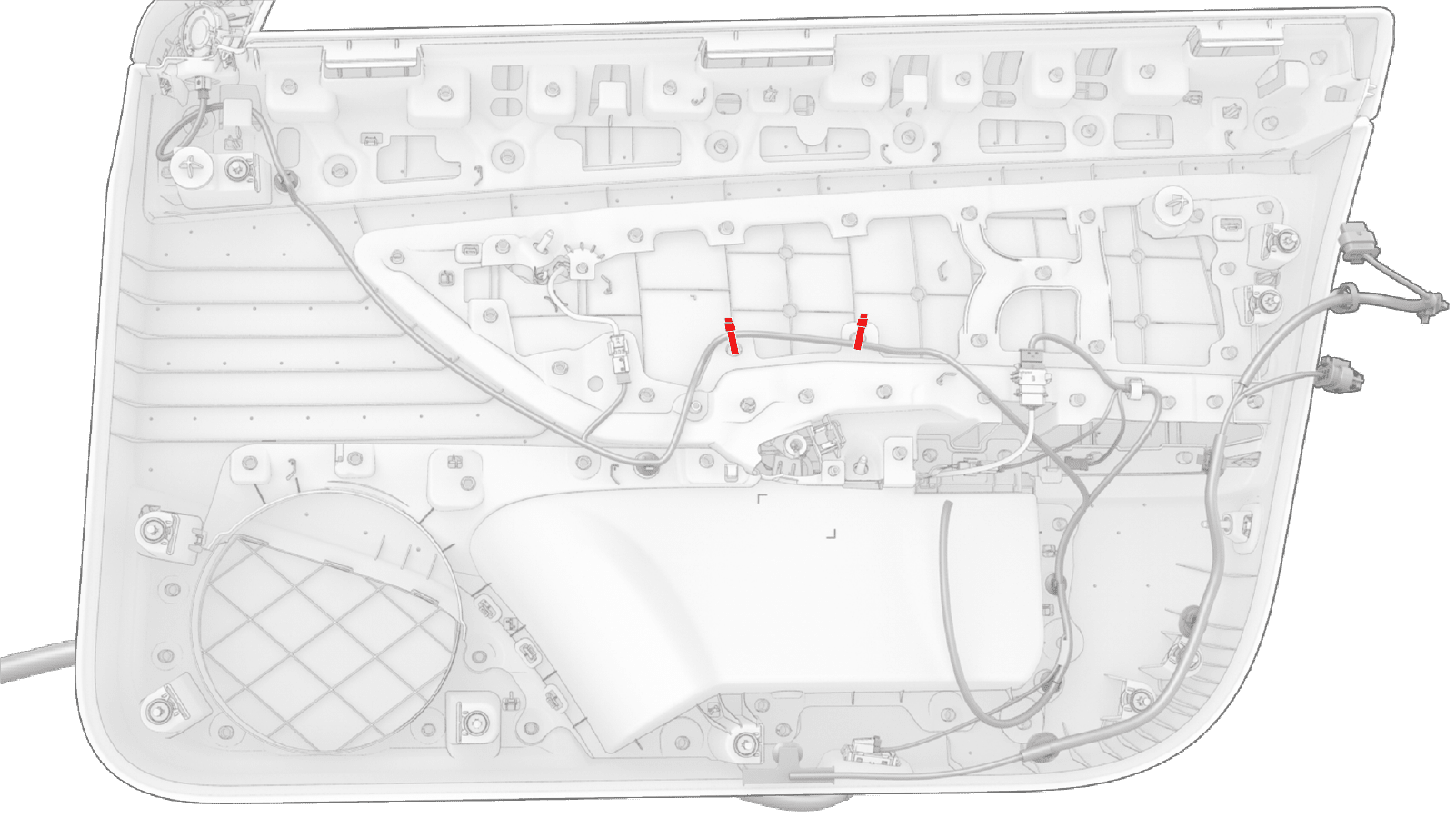

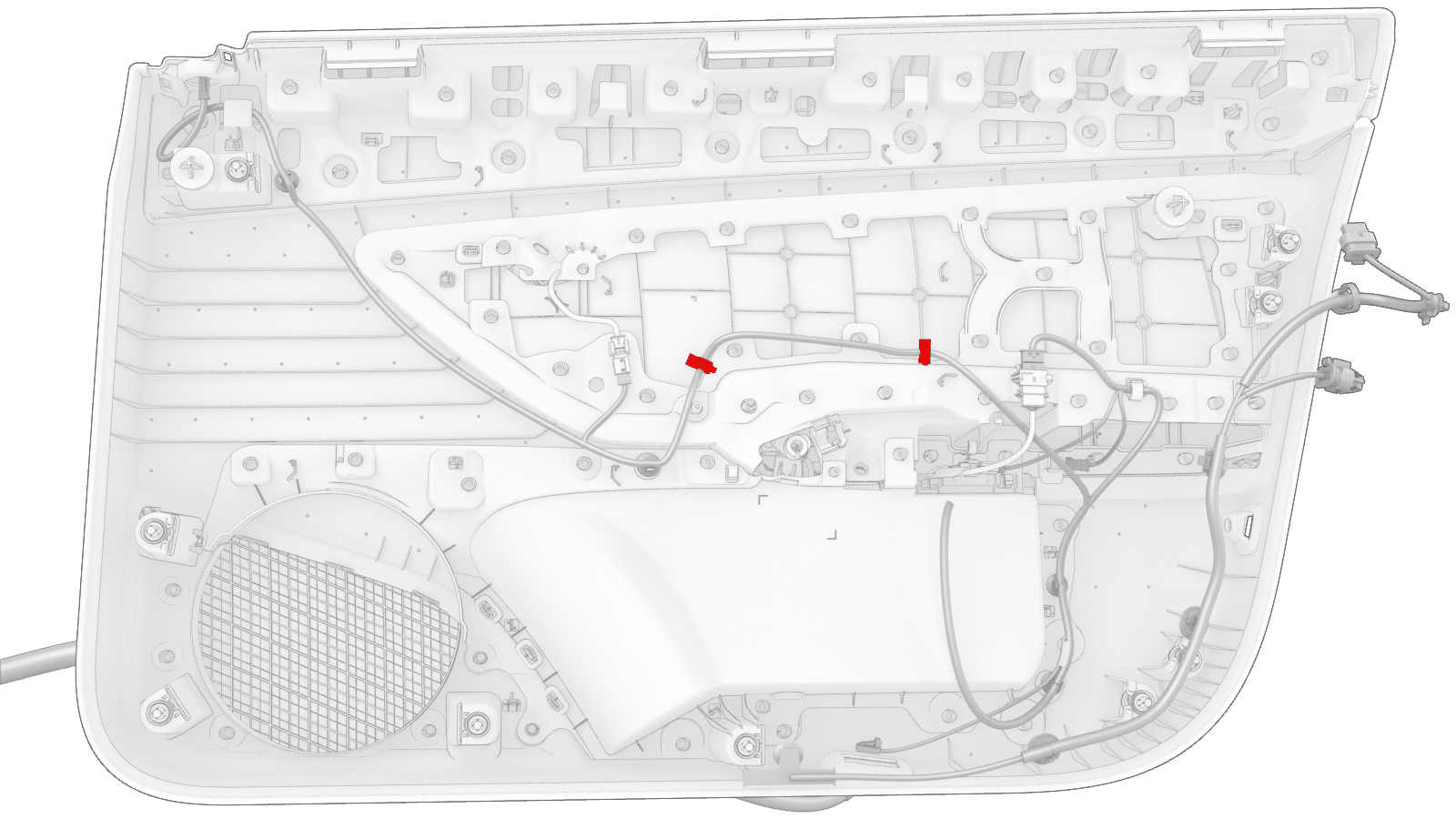

    图 9. 将线束固定到挂钩(若有,红色标示)

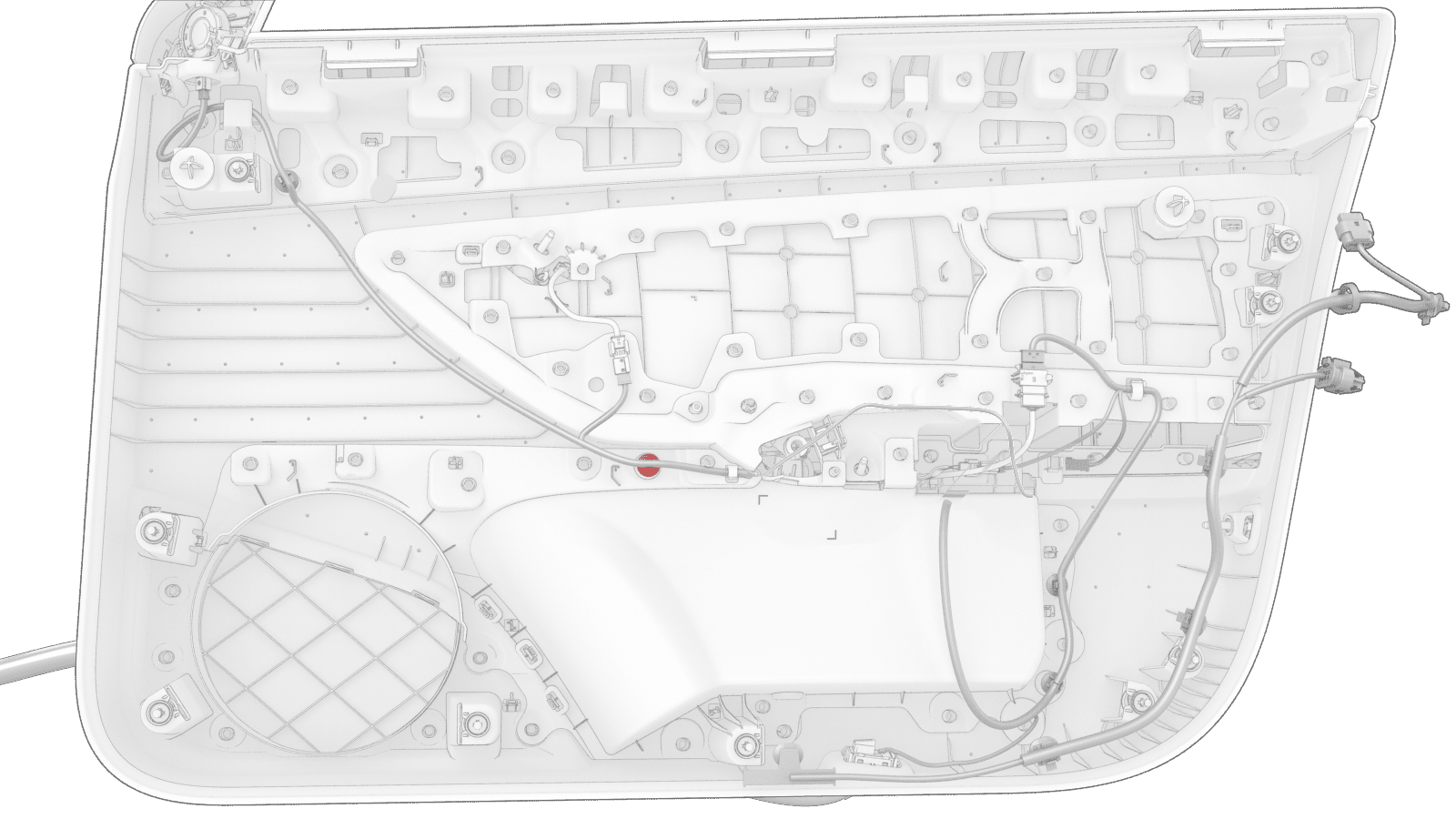

    图 10. 用线缆扎带固定线束(若没有挂钩)
  5. 紧固将电气线束固定到饰板的夹子。
  6. 将电气线束固定到左前车门饰板连接器。
  7. 将手动释放缆索放置在垂直位置,然后将接线管滑入释放杆中。
  8. 将手动释放缆索套旋转至水平状态,然后将缆索套压入饰板中。
    Informational PurposesAn informational icon, calling your attention
    确保手动释放缆索排布在车门线束下方。

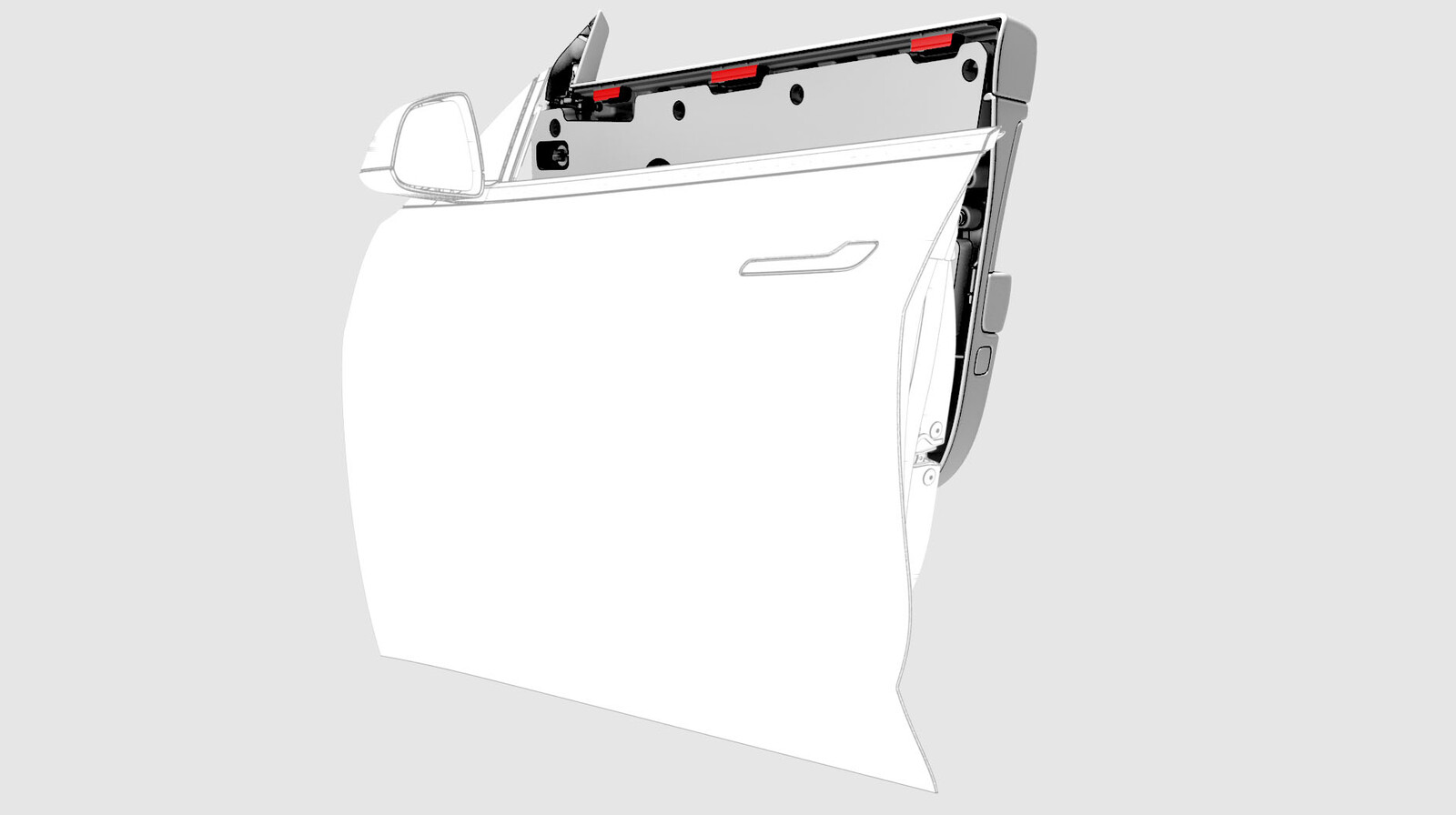

  9. 抬起饰板,轻轻下压左前车门内侧密封条,然后将 3 处饰板锁片与车门顶部边缘接合。
  10. 移动电气线束连接器,从饰板底部孔洞中取出路面照明灯。
  11. 安装 LH 前车门路面照明灯。请参阅地面照明灯 - 前车门 - LH(拆卸和更换)
  12. 确保连接后,路面照明灯和地图氛围灯亮起。
  13. 拧紧将饰板固定到车门的夹子。
  14. 确保饰板紧密连接,不存在因错位或夹具弯曲而产生的缝隙。

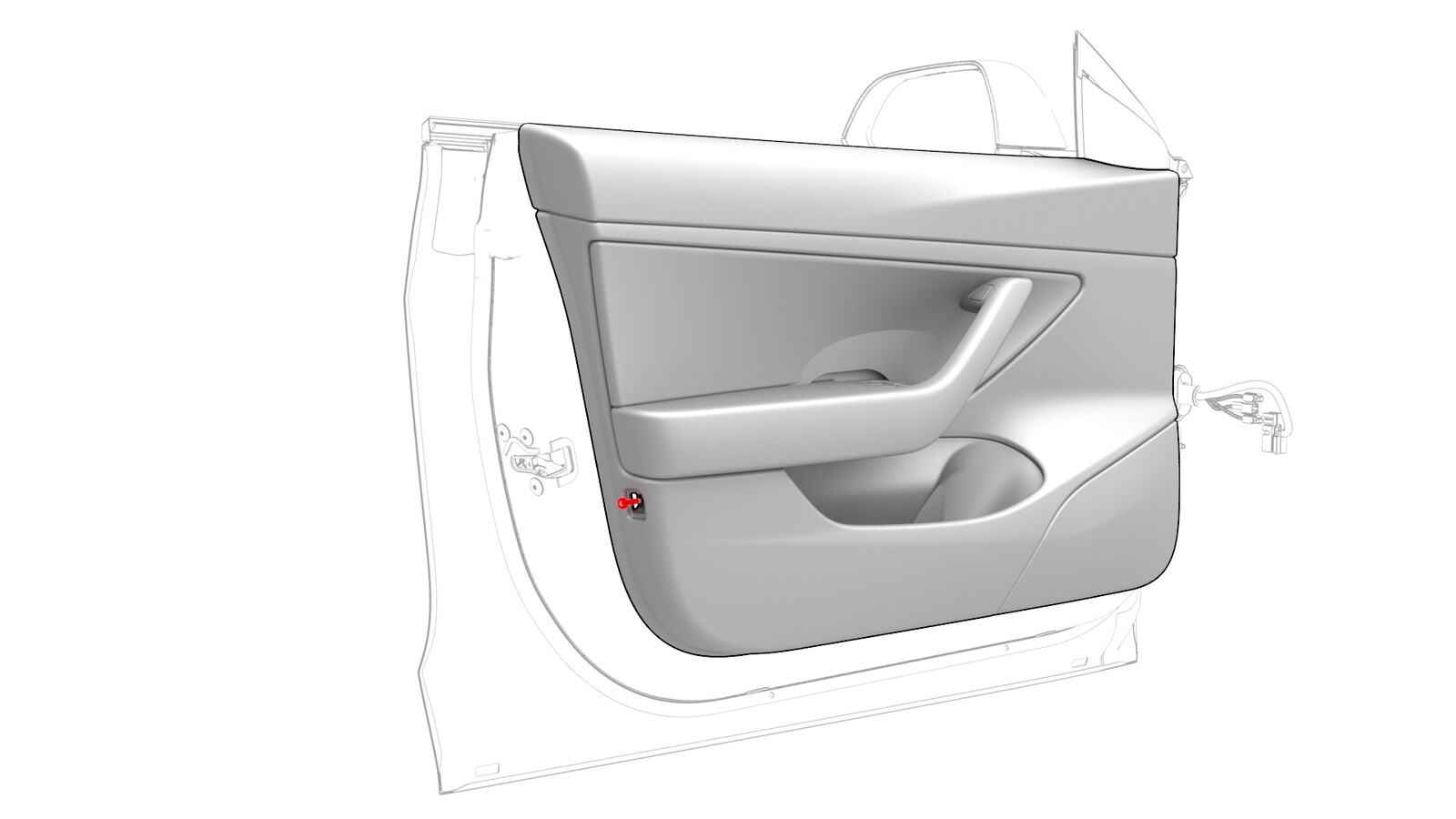

  15. 安装将饰板固定到车门的螺钉。
    6 Nm (4.4 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅使用零件号如下所示的紧固件:
    • 1488028-00-A 或更高版本
    • 1526998-99-A 或更高版本
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保稳妥拧紧所有紧固件,不存在脱纹。
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    图 11.
    图 12. 中间
    图 13.
  16. 将反光板安装到饰板后部边缘,然后将螺钉盖板安装到扶手前部
  17. 安装左前车门扬声器。请参阅高频扬声器 - 前车门 - LH(拆卸和更换)
  18. 关闭车门,检验车门手动释放杆功能,确认车门闩锁能够顺畅释放。
  19. 升起车窗并关闭左前车门。
