驻车制动 - 钳 - 后 - LH(释放)

校正代码 33051005 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 5 月 27 日:添加了使用“维护模式”的方法。
  • 2023 年 8 月 24 日:更新了电子驻车制动 (EPB) 维护模式例行程序。
  • 1134520-00-A 电子驻车制动 (EPB) 手动释放套件 (手动释放)
  • 1129348-00-A XP-10 电源,XP-10 (手动释放)

使用“维护模式”释放驻车制动器

  1. 如有必要,请止动轮毂。
  2. 通过触摸屏启用“维护模式”。请参阅维护模式
  3. 解锁网关。请参阅网关(解锁)

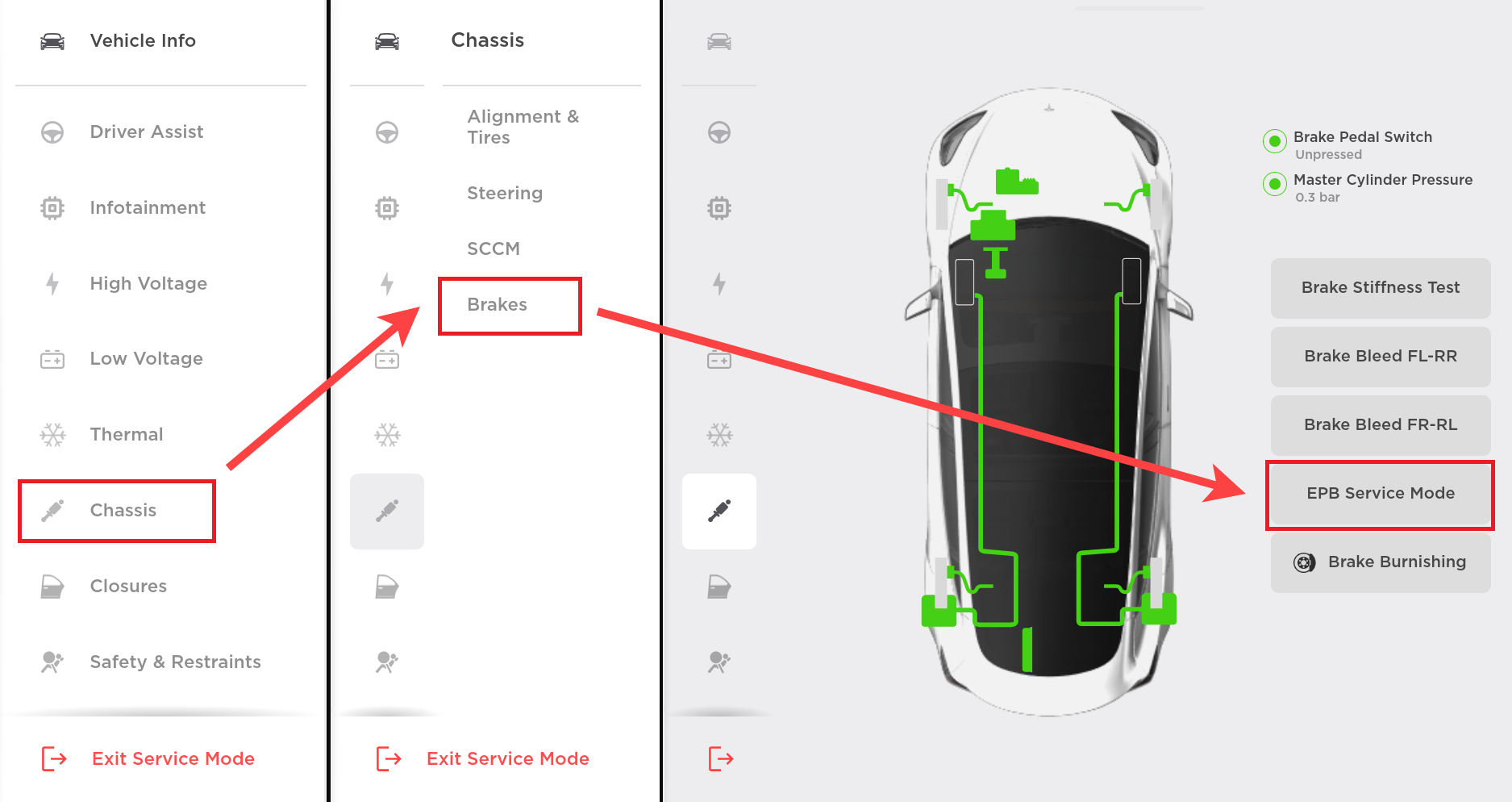

  4. 在触摸屏的“车辆信息”菜单下,点击Chassis,在“底盘”菜单下,点击Brakes,然后点击图表中的EPB Service Mode

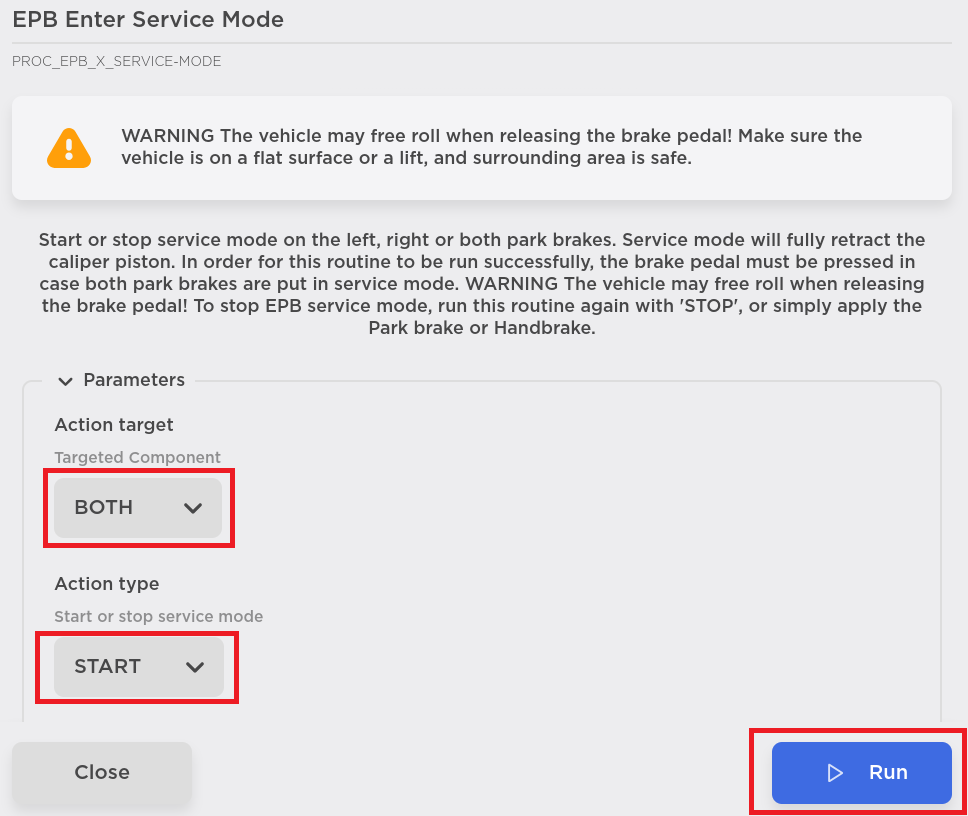

  5. 阅读屏幕上显示的文本,找到“参数”下的“操作目标”下拉菜单,选择BOTH,再找到“操作类型”下拉菜单,选择START,再点击Run
    Informational PurposesAn informational icon, calling your attention
    如需释放车辆一侧驻车制动器,请选择LEFTRIGHT
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    车辆可能会自由移动。
  6. 车辆现在处于电子驻车制动 (EPB) 维护模式。
  7. 要禁用电子驻车制动 (EPB) 维护模式,车辆需换入驻车挡。

使用 Toolbox 释放驻车制动器

  1. 如有必要,请止动轮毂。
  2. 将装有Toolbox 3的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
  3. 使用Toolbox 3
    1. 选择Actions选项卡,然后搜索 “EPB 维护模式”
    2. 选择 ODIN 例行程序PROC_EPB_X_SERVICE-MODESearch for routine in ToolboxEPB Enter Service ModeChassis / Brakes - EPB Service ModeChassis / Brakes - EPB Service Modehv / Rear Drive Unit Replacement - Release / Re-Engage Emergency Parking BrakeChassis / Brakes - EPB Service Mode,然后点击例行程序链接。
    3. 在 “Action_Target” 下选择BOTH,然后在 “Action_Type” 下选择START
    4. 点击RUN,然后等待例行程序完成。
      Informational PurposesAn informational icon, calling your attention
      执行该例行程序时踩住制动踏板。
      Informational PurposesAn informational icon, calling your attention
      如需释放车辆一侧驻车制动器,请选择 “Action_Target” 下的LEFTRIGHT
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      车辆可能会自由移动。
  4. 车辆现在处于电子驻车制动 (EPB) 维护模式。
  5. 要禁用电子驻车制动 (EPB) 维护模式,车辆需换入驻车挡。

使用专用工具释放驻车制动器

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆卸左后轮毂。请参阅轮毂总成(拆卸和安装)

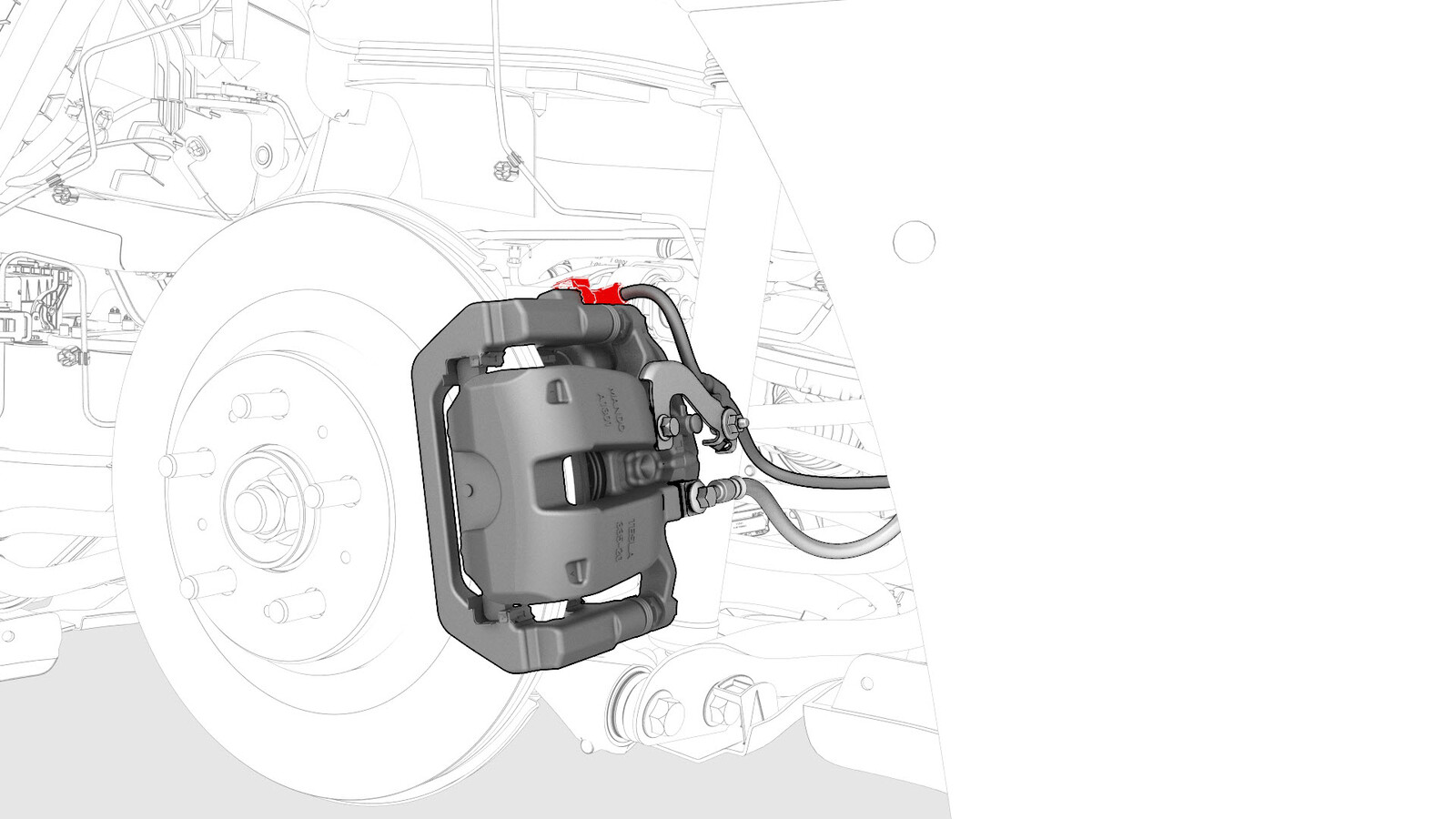

  3. 断开左后制动钳连接器上的电气线束。
  4. 拆卸将电气线束支架固定到左后制动钳的螺栓。
  5. 将电子驻车制动 (EPB) 释放工具连接到左后制动钳连接器。
  6. 使用电子驻车制动 (EPB) 释放工具完全松开驻车制动器。
  7. 如果驻车制动器:
    • 已松开,请转至第12步。
    • 未松开,请转至第8 步。
  8. 在左后制动钳下方放置机油排放容器。
  9. 拆卸将驻车制动器电机固定到左后制动钳的螺栓,然后从制动钳上拆下电机。
  10. 手动旋转制动钳中的轴,以完全松开驻车制动器。
  11. 更换左后制动钳。请参阅制动钳 - 后 - LH(拆卸和更换)
  12. 将电子驻车制动 (EPB) 释放工具从左后制动钳连接器上断开。
  13. 如果需要,对右后制动钳重复第2步至第12步。

安装

  1. 安装将电气线束支架固定到左后制动钳的螺栓。
    5 Nm (3.7 lbs-ft)
  2. 将电气线束与左后制动钳连接器相连。
  3. 安装左后轮毂。请参阅轮毂总成(拆卸和安装)
  4. 如果需要,对右后制动钳重复第1步和第3步。
  5. 降下车辆。请参阅举升车辆 - 双柱举升机
  6. 验证驻车制动器工况。
