摄像头 - 前置(倾角验证)

校正代码 17230600 0.15 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 8 月 7 日:更新了程序。
  • 2023 年 8 月 3 日:添加了使用维护模式进行调整的部分。
  • 2023 年 6 月 19 日:更新了图像并添加了备注,要求每次设置时都进行测量。
  • 2023 年 6 月 7 日:将拆卸摄像头盖更新为拆卸后视镜,更新了 Toolbox 步骤,并对步骤进行了重新排序以提高效率。
  • 1053066-00-A 摄像头校准目标
  • 1448868-00-A 倾角调节扳手
Informational PurposesAn informational icon, calling your attention
注意:本程序介绍如何验证前置摄像头的倾角。该程序并不适用于后置摄像头。
Informational PurposesAn informational icon, calling your attention
本程序设计用于配备工厂悬架组件的车辆。检查车辆是否配备改装的悬架组件,因为这可能成为校准能否完成的影响因素。

设置

  1. 将车辆停放在平坦的表面上,前饰板前部留出至少 106 厘米(3.5 英尺)空间。

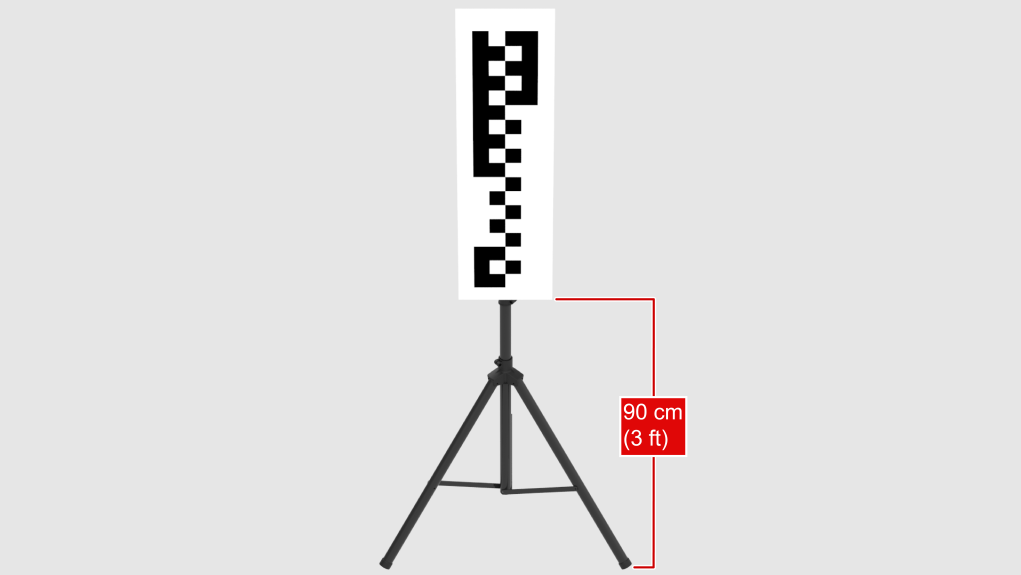

  2. 设置目标,使矩形底部离地 90 厘米(3 英尺)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿根据过往的验证假定三脚架处于正确的高度。三脚架在移动时可能会发生移位。在每次设置前测量此高度。

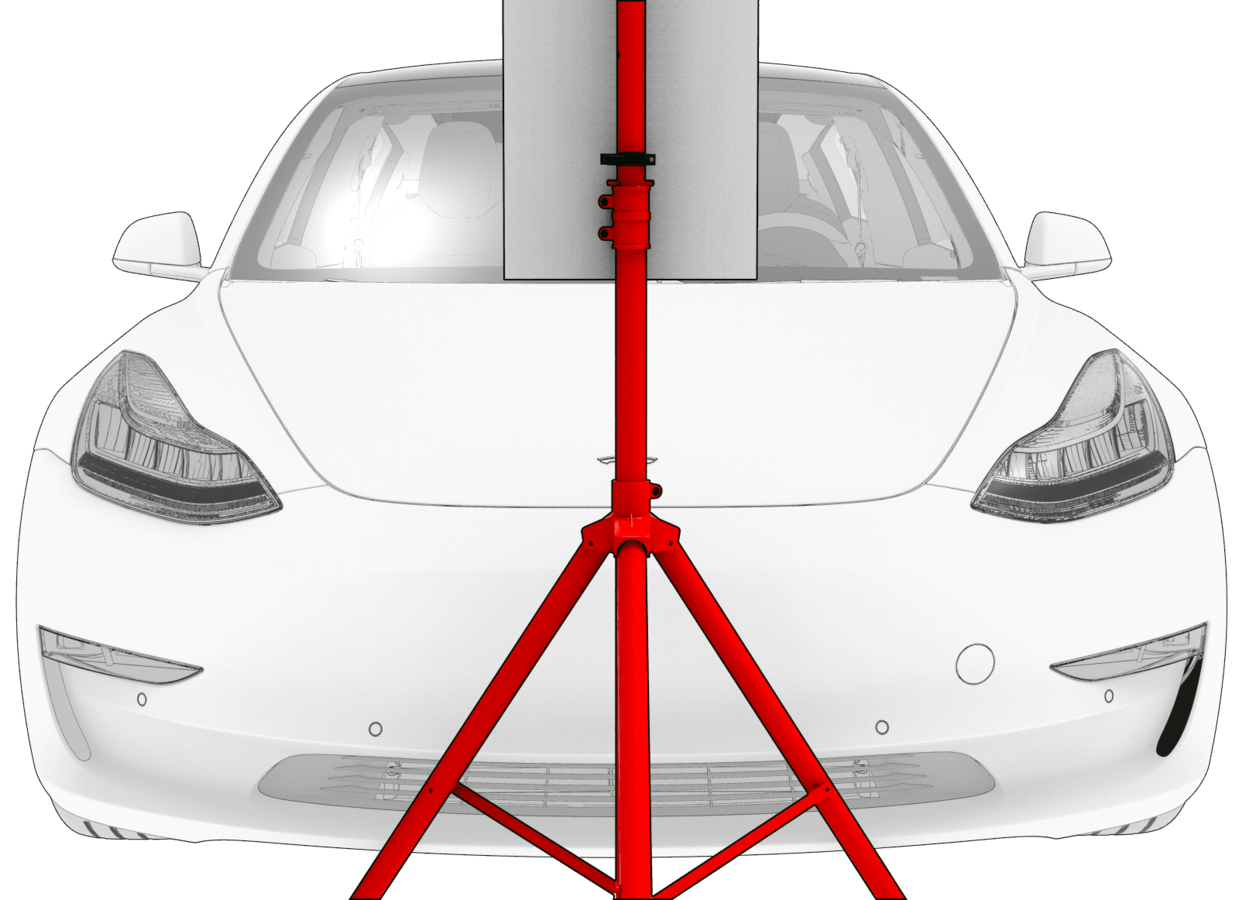

  3. 将目标置于适当的开始位置:
    • 目标的不规则部分朝向车辆。
    • 目标与前备箱盖上的 Tesla “T” 字母居中对齐。
    • 将目标置于尽可能靠近前饰板的位置。

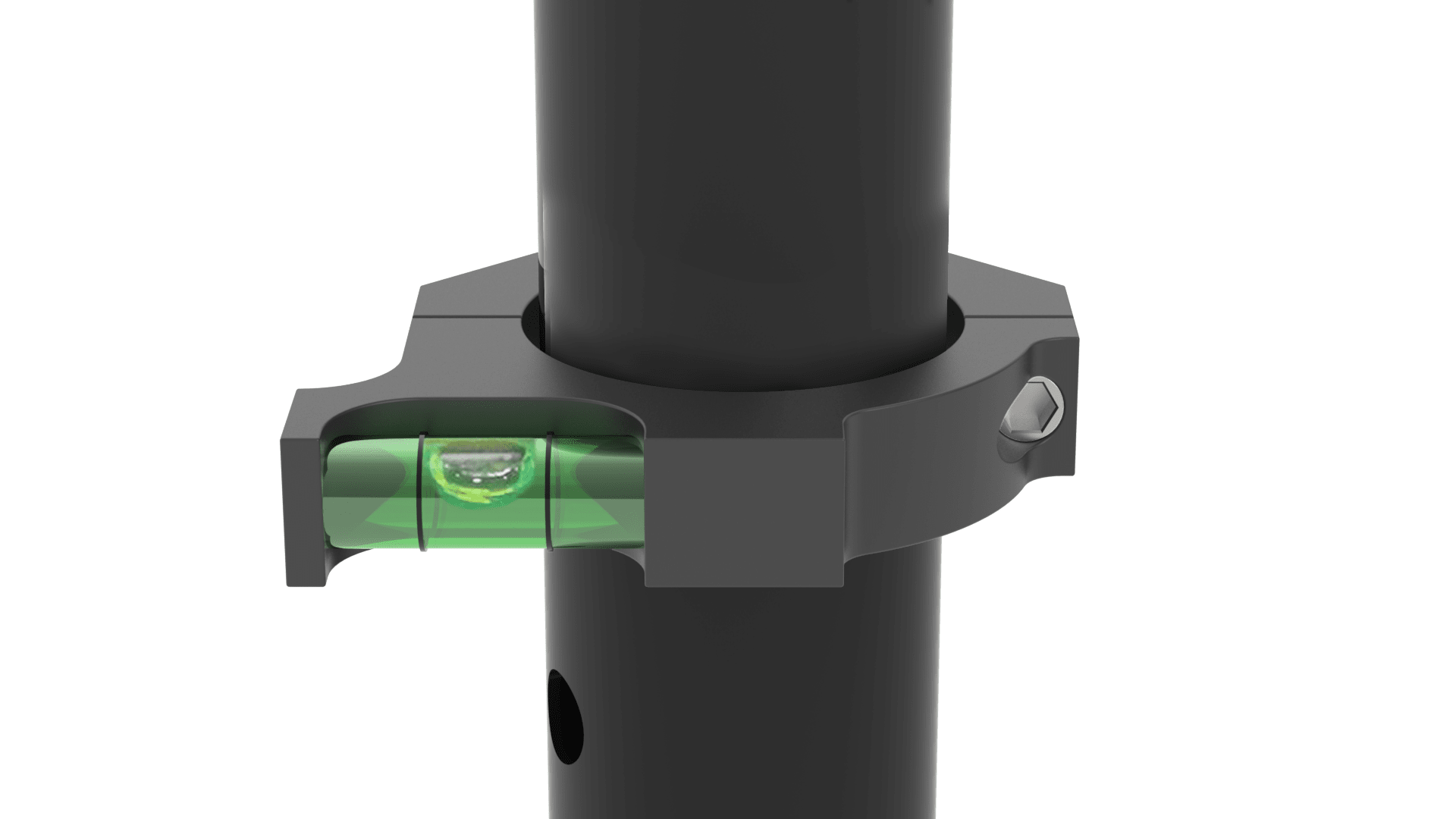

  4. 通过检查目标后部的气泡水平仪确保目标位于平坦地面之上。

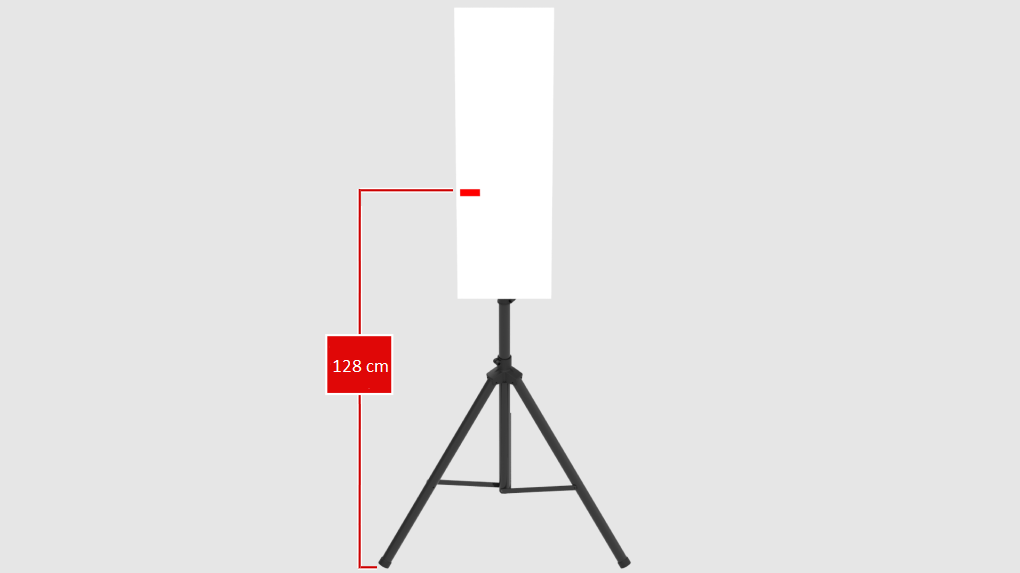

  5. 在目标上粘贴一条红色胶带,使胶带的顶部距离地面 128 厘米
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿根据过往的验证使用现有的标记。揭下任何现有的胶带。测量并重新粘贴新胶带,以确保胶带处于正确的位置。
    Informational PurposesAn informational icon, calling your attention
    目标上的棋盘格图案用于配备第一代 Autopilot 自动辅助驾驶的车辆。粘贴胶带时忽略棋盘格图案。
    Informational PurposesAn informational icon, calling your attention
    如果车辆配备了改变车辆行驶高度的自购悬架组件,则可能需要调整红色胶带以确保倾角验证准确无误。
  6. 对于固件版本为 develop/2023.26.X、factory/2023.20.200 或更高版本的 HW4 车辆,以及固件版本为 develop/2023.20.X 或更高版本的非 HW4 车辆,请继续执行“调整(维护模式)”。对于固件版本低于上述版本的 HW3 和 HW4 车辆,请继续执行“调整 (Toolbox 3)”。

调整(维护模式)

  1. 通过触摸屏启用“维护模式”。请参阅维护模式
  2. 解锁车辆网关以进行诊断通信。请参阅网关(解锁)
  3. 点击Driver Assist(方向盘图标),然后点击Cameras
  4. 点击Clear Camera Calibration,选择ForwardFacing,然后点击Run
  5. 例行程序通过后点击Close
  6. 点击Reset DAS,然后点击Run
  7. 例行程序通过后点击Close
  8. 点击Camera Preview,然后点击Main
  9. 点击Pitch Verification,以在显示屏上添加验证线。
  10. 检查触摸屏上的图像:
    Informational PurposesAn informational icon, calling your attention
    红色胶带 (A) 的顶部应与蓝色水平线平齐。不过,如果红色胶带顶部位于两条绿线之间,则足以满足要求。
    • 如果红色胶带 (A) 的顶部位于两条绿线(B 和 C)之间,则说明前置摄像头处于校准倾角规格范围内。转至第 15 步。
    • 如果红色胶带 (A) 的顶部位于两条绿线(B 和 C)之外,便需对前置摄像头进行校准。请继续下一步以便调节摄像头。

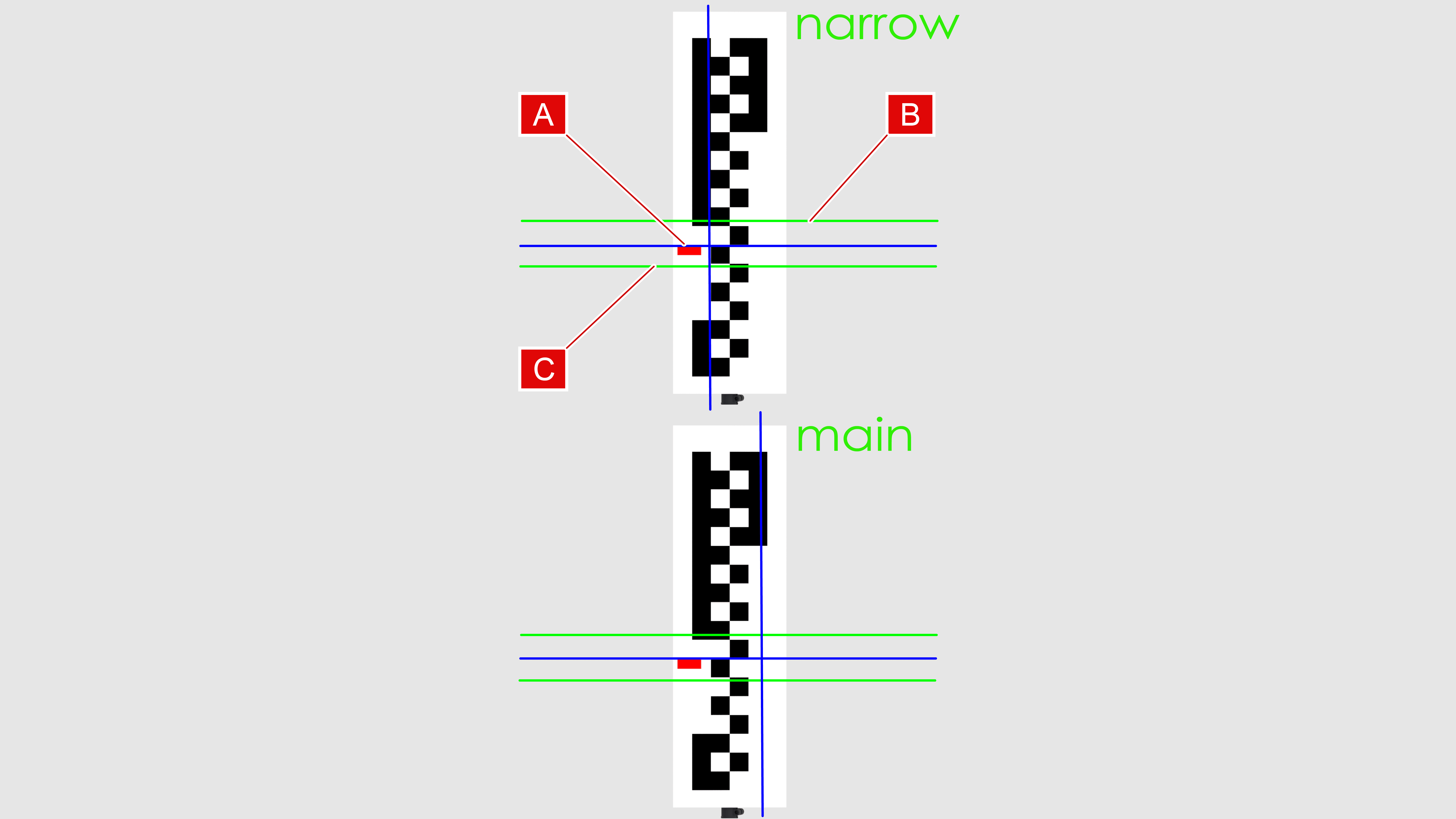

    图 1. HW2.5 和 HW3

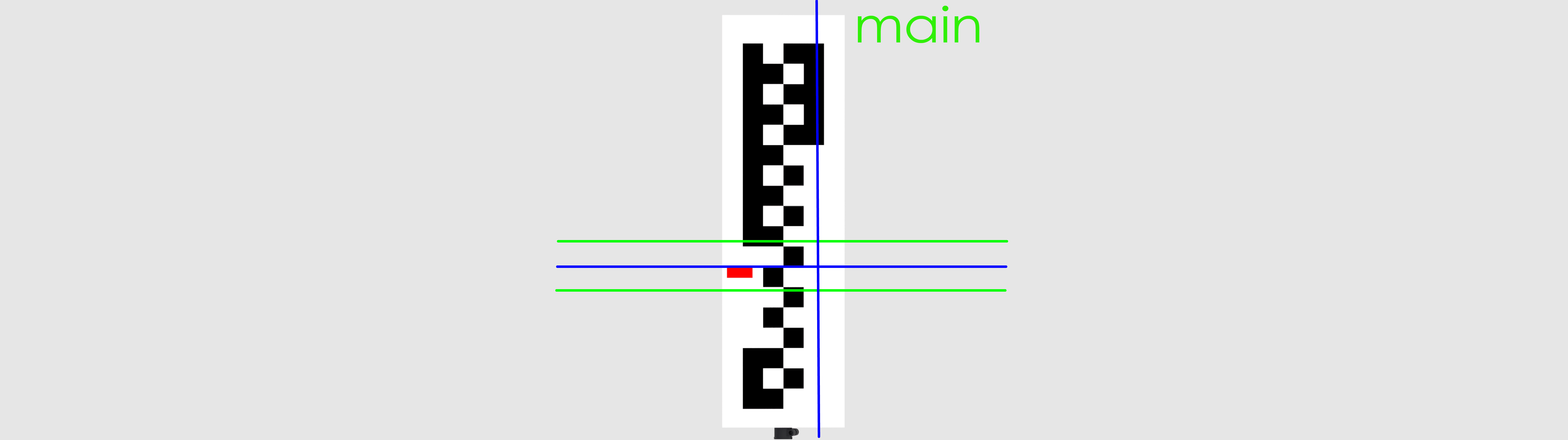

    图 2. HW4
  11. 仅限 HW2.5 和 HW3:对长焦摄像头重复第 8 步至第 10 步。
  12. 拆下后视镜。请参阅镜 - 后视(拆卸和更换)

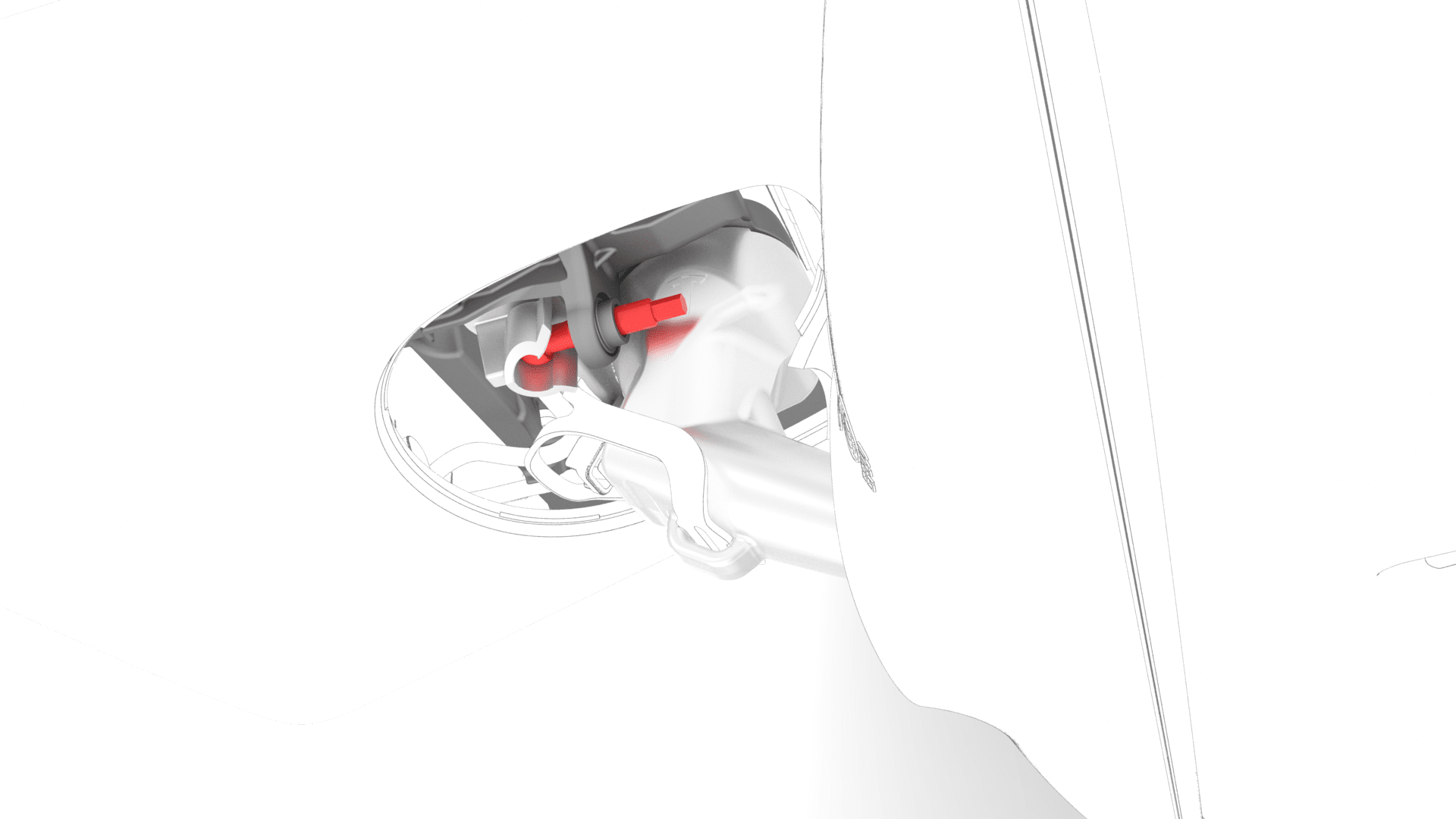

  13. 使用倾角调节扳手调整摄像头倾角,使红色胶带顶部位于两条绿线之间。
    Informational PurposesAn informational icon, calling your attention
    顺时针旋转扳手可向上调整摄像头倾角,反之,逆时针旋转可向下调整摄像头倾角。扳手旋转 1 整圈可将倾角调整 0.5 - 1.5 度。
  14. 安装后视镜。请参阅镜 - 后视(拆卸和更换)
  15. 点击Controls(车辆图标)、Service Mode,然后点击Exit Service Mode
  16. 将目标从车辆前方移走。
  17. 需要客户驾驶车辆以完成校准程序。
    Informational PurposesAn informational icon, calling your attention
    根据道路类型和路况,自校准可在手动驾驶 100 英里(160 公里)里程内完成。自校准完成前,如果尝试启用 Autopilot 自动辅助驾驶功能,将显示“当前无法使用 Autopilot 自动辅助驾驶功能”:尝试启用 Autopilot 自动辅助驾驶功能时,显示屏上会出现“正在校准摄像头,必须进行手动驾驶”。

调整 (Toolbox 3)

Informational PurposesAn informational icon, calling your attention
前置摄像头的调节工作是一个反复的过程。也就是说,需要检查窄带成像和主成像,接着做出相应调整;再次检查窄带成像和主成像,然后再次做出相应调整。
Informational PurposesAn informational icon, calling your attention
上车,插入扳手,拧动扳手,然后下车,这些动作都会影响摄像头的校准效果,因此无法同时调整摄像头。
  1. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  2. 离开车辆,然后选择Dashboards > DAS Tools > Display DAS Images > Clear Calibration and Capture Image
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    捕捉定格摄像头成像后,车辆届时应保持无人状态,以便行驶高度符合技术规格
  3. 检查定格主成像:
    Informational PurposesAn informational icon, calling your attention
    红色胶带 (A) 的顶部应与蓝色水平线平齐。
    • 如果红色胶带 (A) 的顶部与蓝色水平线不平齐,则需对前置摄像头进行调整。请继续下一步以便调节摄像头。
  4. 拆下后视镜。请参阅镜 - 后视(拆卸和更换)
  5. 使用倾角调节扳手调整摄像头倾角,使红色胶带顶部与蓝色水平线平齐。
    Informational PurposesAn informational icon, calling your attention
    顺时针旋转扳手可向上调整摄像头倾角,反之,逆时针旋转可向下调整摄像头倾角。扳手旋转 1 整圈可将倾角调整 0.5 - 1.5 度。
  6. 下车,在 Toolbox 中选择Capture Image,以便捕获更新的定格主成像。
    Informational PurposesAn informational icon, calling your attention
    捕捉成像期间,确保车辆保持无人状态。
  7. 从第3步开始重复此程序。
  8. 安装后视镜。请参阅镜 - 后视(拆卸和更换)
  9. 断开笔记本电脑与车辆的连接。
  10. 将目标从车辆前方移走。
  11. 需要客户驾驶车辆以完成校准程序。
    Informational PurposesAn informational icon, calling your attention
    根据道路类型和路况,自校准可在手动驾驶 100 英里(160 公里)里程内完成。自校准完成前,如果尝试启用 Autopilot 自动辅助驾驶功能,将显示“当前无法使用 Autopilot 自动辅助驾驶功能”:尝试启用 Autopilot 自动辅助驾驶功能时,显示屏上会出现“正在校准摄像头,必须进行手动驾驶”。
