支架 - 被动防护前罩支撑杆 - 左侧（拆卸和更换）

校正代码 11330102 0.30 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

扭矩规格

表 1. 扭矩规格： 支架 - 被动防护前罩支撑杆 - 左侧（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
从轮拱内侧将支柱支架固定到轮拱的螺栓。
13 Nm (9.6 lbs-ft)
  • 10 毫米套筒扳手
 重复使用
从支柱支架顶部将支架固定到轮拱的螺栓。
10 Nm (7.4 lbs-ft)
  • 6 毫米六角
 重复使用

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  2. 拆下 LH 前轮拱内衬。请参阅轮拱内衬 - 前 - LH（拆卸和更换）。

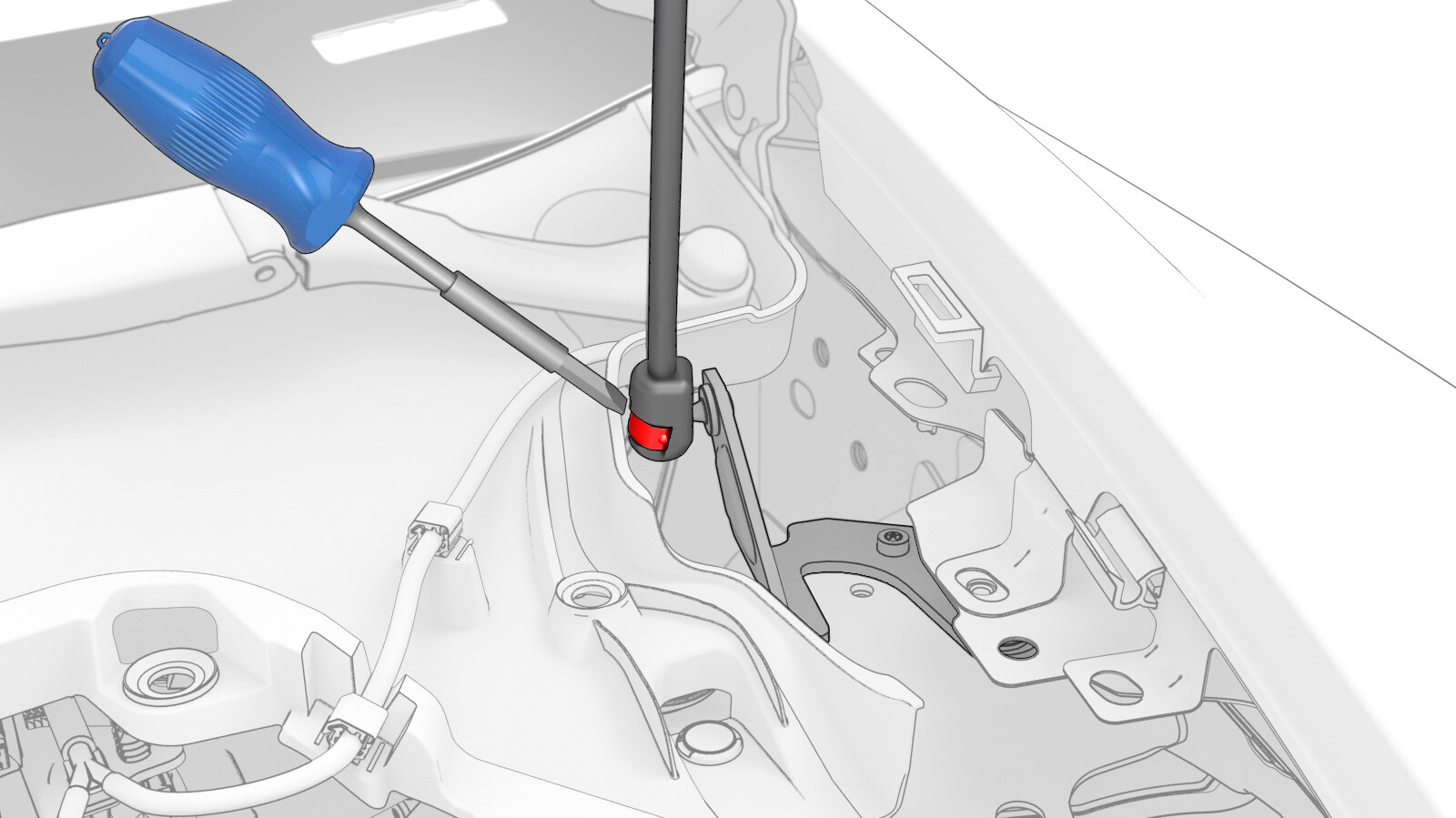

  3. 用小号平头螺丝刀松开将气体支柱固定到 LH 被动防护前罩支柱支架的夹子，然后从支架上拆下支柱。

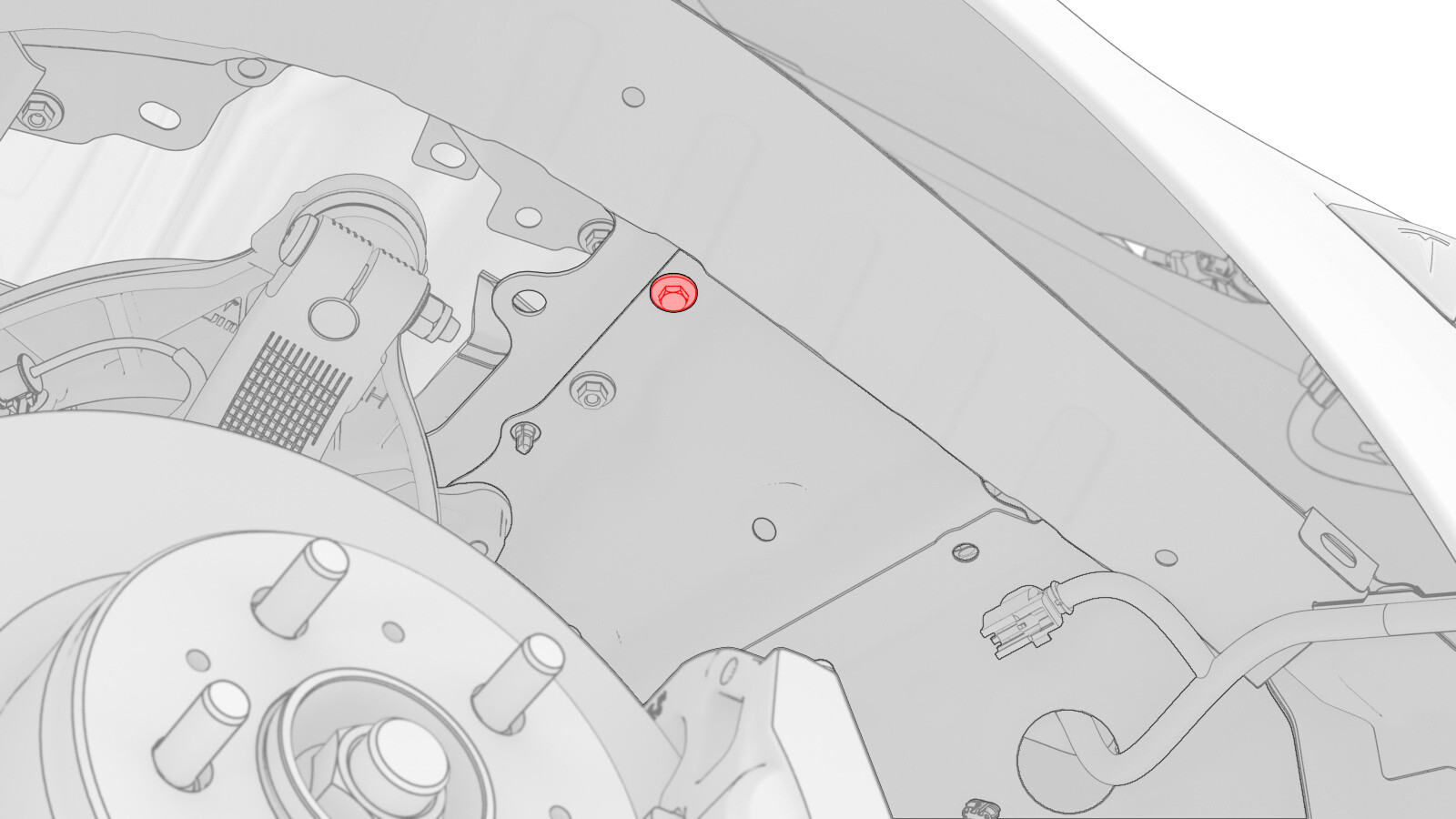

  4. 从轮拱内侧拆下将 LH 被动防护前罩支柱支架固定到车身的螺栓。
    注
    推荐使用以下工具
    • 10 毫米套筒扳手

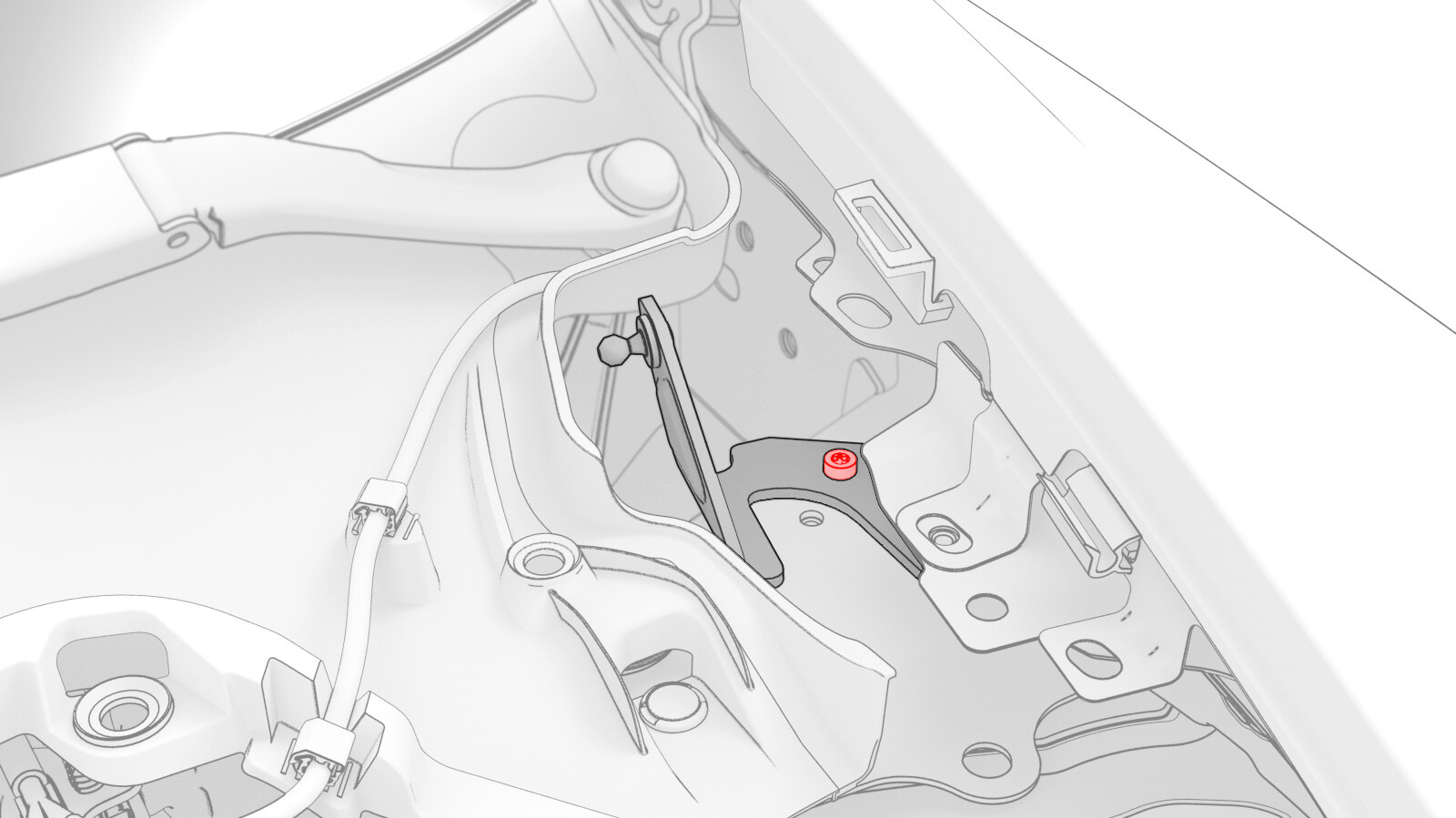

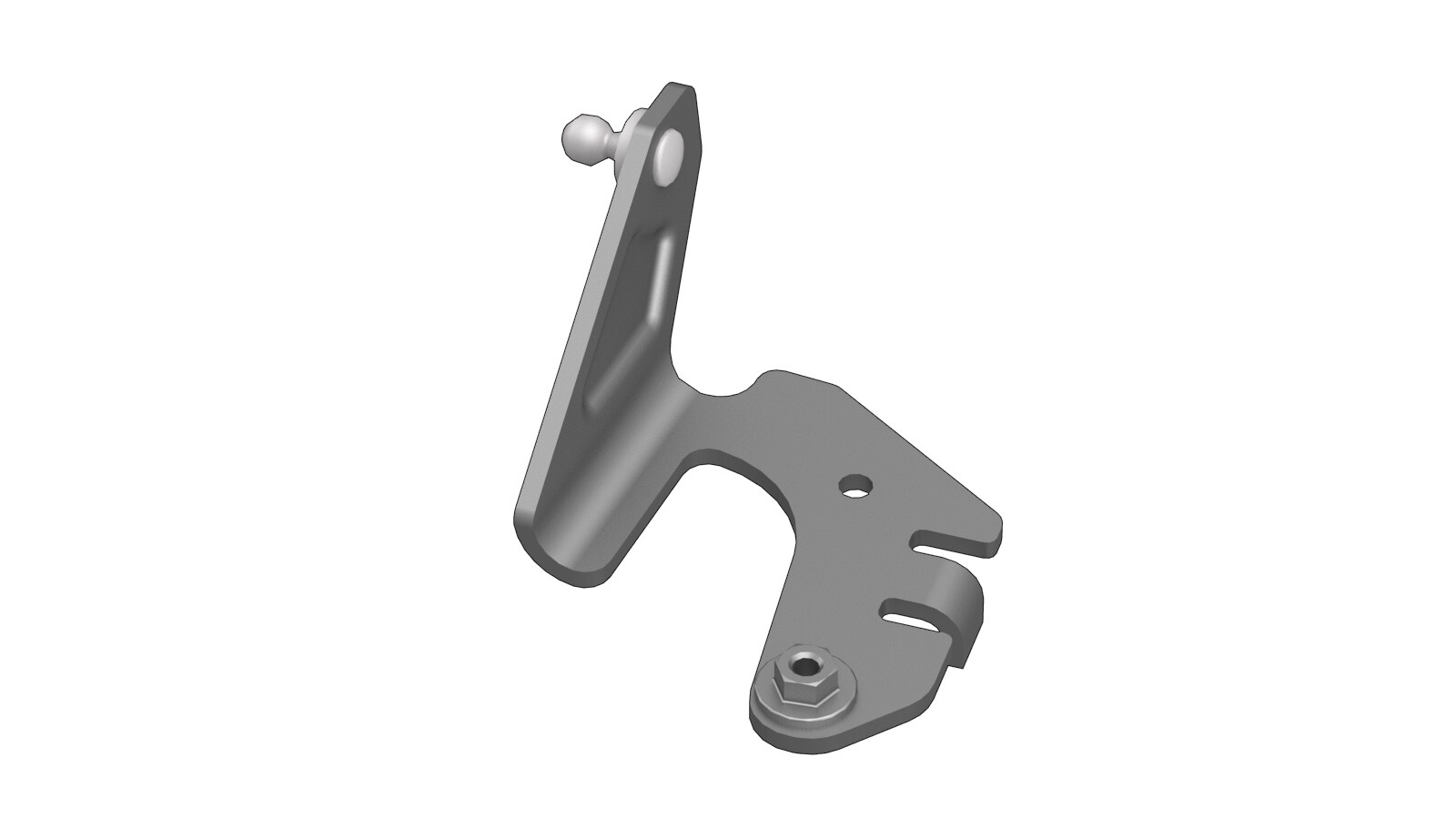

  5. 从支架顶部拆下将 LH 被动防护前罩支柱支架固定到车身的螺栓，然后从车上拆下支架。
    注
    推荐使用以下工具
    • 6 毫米六角

安装

  1. 将 LH 被动防护前罩支柱支架安装到车身上，然后安装将支架固定到车身的螺栓到支架顶部。
    10 Nm (7.4 lbs-ft)
    注
    推荐使用以下工具
    • 6 毫米六角
  2. 从轮拱内侧安装将 LH 被动防护前罩支柱支架固定到车身的螺栓。
    13 Nm (9.6 lbs-ft)
    注
    推荐使用以下工具
    • 10 毫米套筒扳手
  3. 将支柱安装到 LH 被动防护前罩支柱支架上，然后使用小号平头螺丝刀紧固将支柱固定到支架的夹子。
  4. 安装 LH 前轮拱内衬。请参阅轮拱内衬 - 前 - LH（拆卸和更换）。
  5. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
