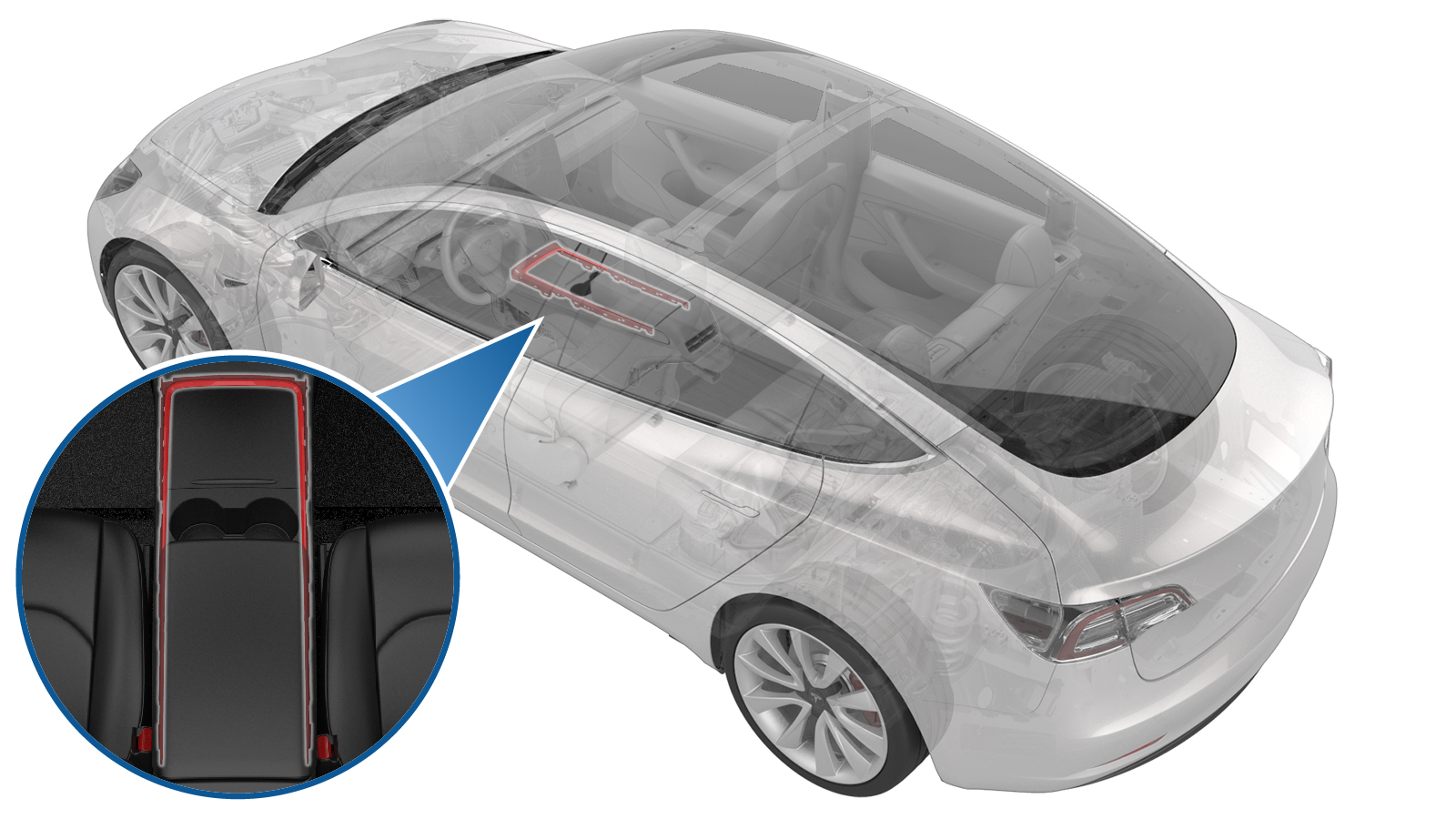

亮条 - 中控台 (2.0)（拆卸和更换）

校正代码 15190252 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 打开前车门，降下前车窗。
  2. 将前排座椅移至最低且最后侧位置。
  3. 完全打开中控台扶手。

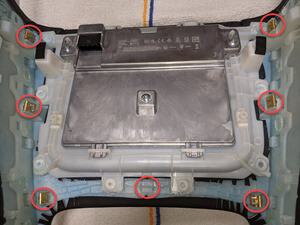

  4. 使用塑料饰板工具小心地松开将饰板固定到中控台总成的卡子。
    注
    先松开周围的卡子，然后松开饰板上部。

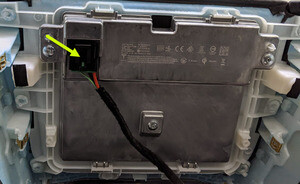

  5. 断开中控台感应式充电器模块电气连接器，然后松开周围将中控台饰板固定到中控台的卡子，以将总成从中控台上拆下。

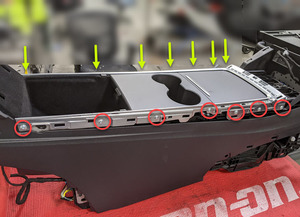

  6. 拆下将亮条固定到中控台的螺栓 (x14)。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒

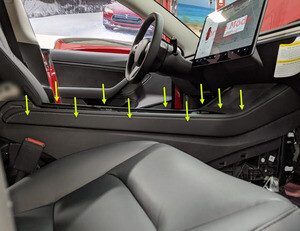

  7. 使用塑料饰板工具松开将亮条固定到中控台的定位锁片 (x12)。

安装

  1. 紧固将亮条固定到中控台的定位锁片 (x12)。
  2. 安装将亮条固定到中控台的螺栓 (x14)。
    1.6 Nm (1.2 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • 六角扭矩扳手（仅限安装）
  3. 连接中控台感应式充电器模块电气连接器，然后紧固周围将中控台饰板固定到中控台的卡子。
  4. 安装将中控台饰板固定到中控台的卡子（17 个）。
  5. 合上中控台扶手。
  6. 将前排座椅移回原位。
  7. 升起前车窗，关闭前车门。
