变流器 - 前驱动电机（拆卸和更换）

校正代码 39200602 3.42 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-06-12: 将“重复使用”支座螺栓和变流器螺栓更新为“更换”支座螺栓和变流器螺栓
  • 2024 年 12 月 4 日：更新了变流器紧固件紧固顺序。
  • 2024 年 4 月 5 日：更新了变速箱油信息并附上了链接。
  • 2024 年 2 月 27 日：将变速箱油更新为 KAF 1。
  • 2023 年 7 月 25 日：删除了解析器错误学习子步骤。
设备：
  • 1076971-02-A - 1/4 英寸扭矩扳手（带角度功能）

拆卸

  1. 进行免费检查时，注意任何可能表明需要进行定位的异常轮胎磨损。
  2. 将车辆停至双柱举升机上。请参阅 举升车辆 - 双柱举升机。
  3. 围绕车辆后部放置支柱，设定安全边界。
  4. 确认车辆固件版本是否为 2022.20.6 或更高版本。如果不是，请更新车辆固件。请参阅 软件更新。
  5. 将装有 Toolbox 3 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  6. 在 Toolbox 3 中，点击Dashboards选项卡，然后在搜索字段中输入 “Front Drive Inverter Replacement”。
  7. 点击 FRONT Drive INVERTER - Replacement，在 “BEFORE INVERTER SWAP” 操作列表中，点击Store Drive Inverter Slave Bootloader Data before Replacement，点击Run，然后等待例行程序完成。
  8. 在 “BEFORE INVERTER SWAP” 操作列表中，点击Store Drive Inverter Slave Application Data before Replacement，点击Run，然后等待例行程序完成。
  9. 在 “BEFORE INVERTER SWAP” 操作列表中，点击Start Thermal Fluid Fill/Drain (Coolant only)，点击Run，然后等待例行程序完成。
  10. 将装有 Toolbox 3 的笔记本电脑与车辆断开连接。请参阅 Toolbox（连接和断开）。
    注
    请勿关闭此 Toolbox 3 实例，因为本程序后续的步骤中需要该实例。

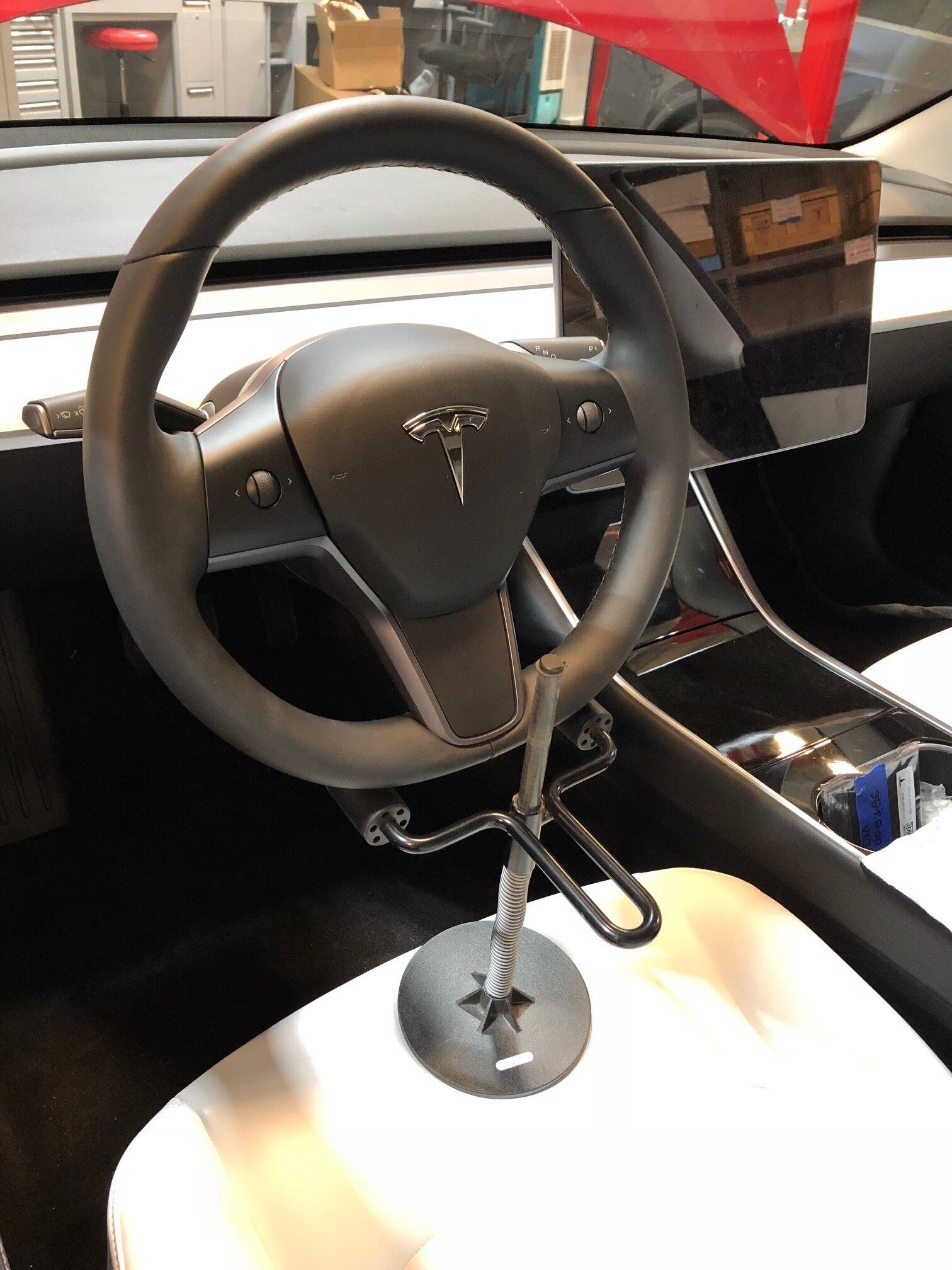

  11. 使用方向盘锁固定方向盘，使其朝向正前方。
  12. 断开低压电源请参阅 12V/低压电源（断开和连接）。
  13. Perform Vehicle HV Disablement Procedure. See 车辆高压禁用程序.
  14. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。

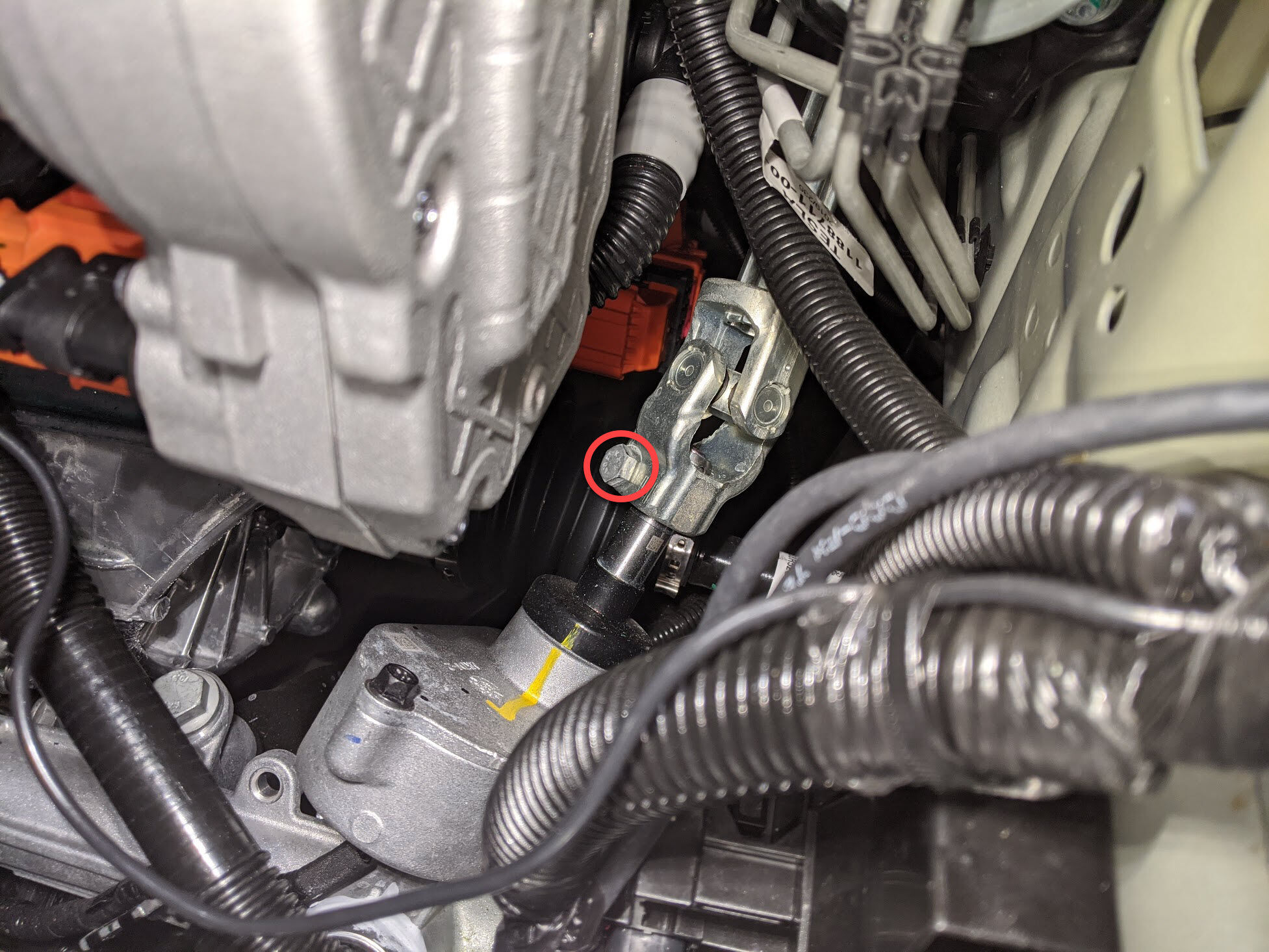

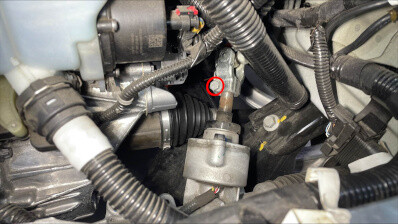

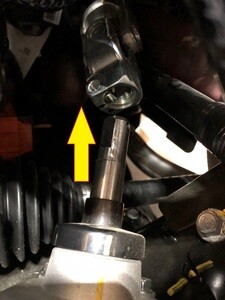

  15. 拆下将中间轴固定到转向机的螺栓，然后将中间轴向上滑动，将其从转向机上拆下。
    图 1. 带加热泵款 Model 3
    图 2. Model 3

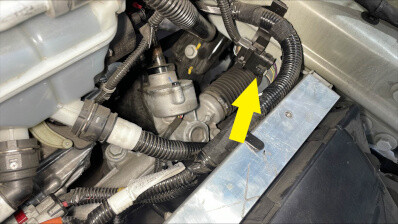

  16. 断开电气线束与前副车架电气线束的连接。

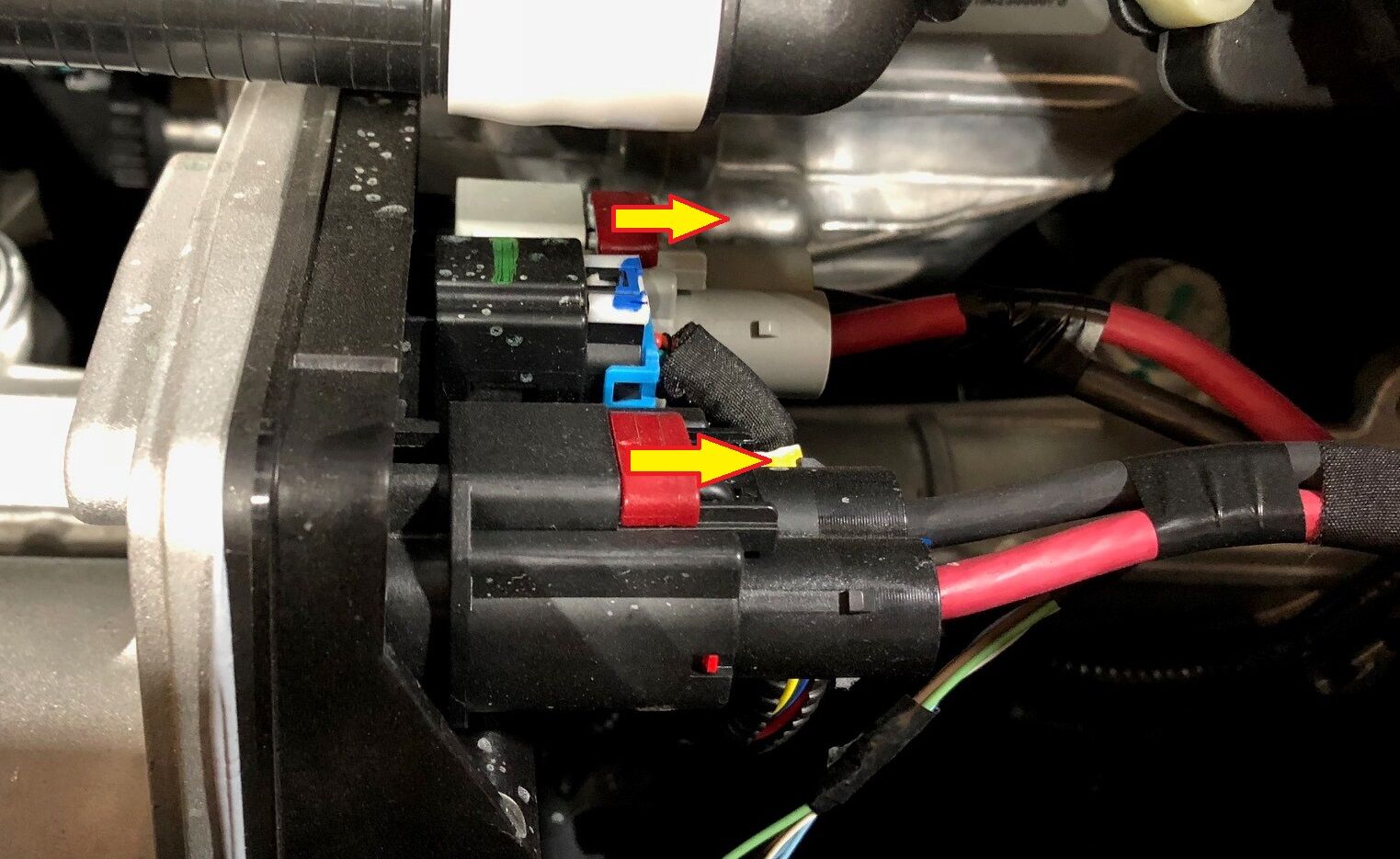

  17. 滑动红色锁片以解锁，按下连接器释放装置，然后断开电气线束与转向机构电源连接器 (x2) 的连接。
  18. Model 3 - 拉动灰色锁片以解锁，然后再次拉动灰色锁片以断开电气线束与转向机上低压逻辑连接器（2 个）的连接。
  19. 拆下左侧和右侧前轮。请参阅 轮毂（拆卸和安装）。
  20. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  21. 拆下前保险杠饰板请参阅 饰板 - 前（拆卸和安装）。
  22. 拆下前副车架。请参阅 副车架总成 - 前（双电机）（拆卸和安装）。

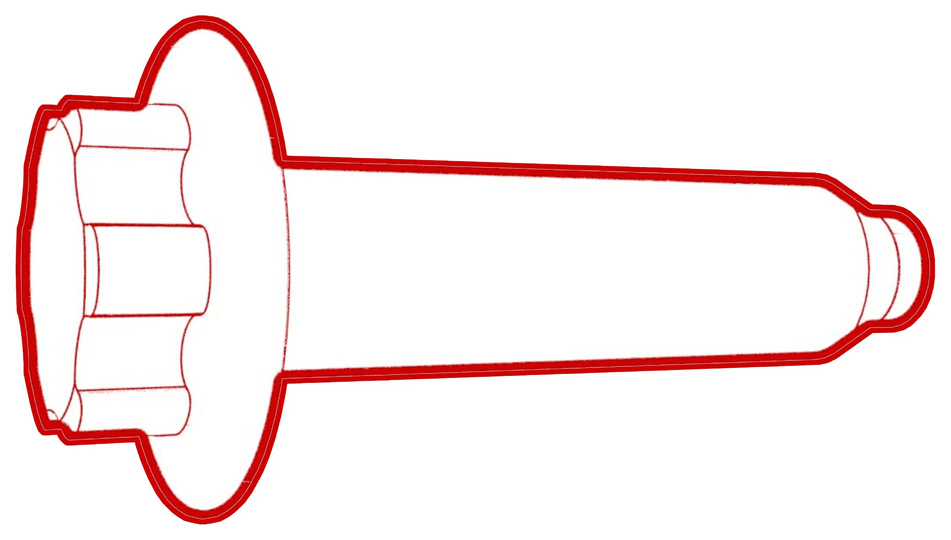

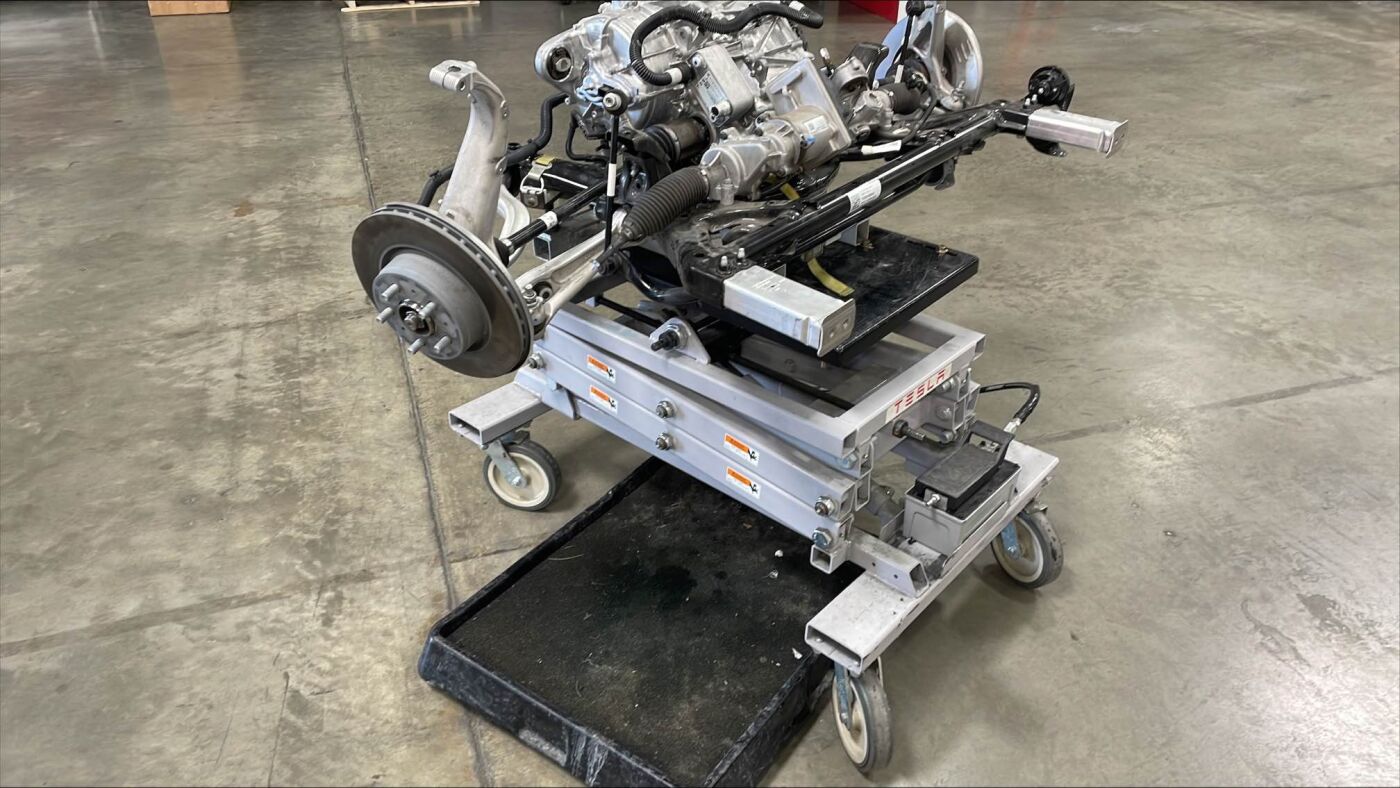

  23. 将冷却液收集器移到前副车架和固定装置总成下方。

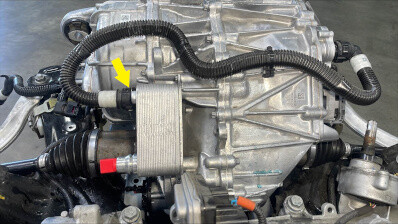

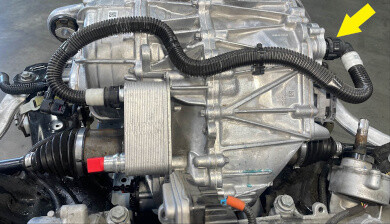

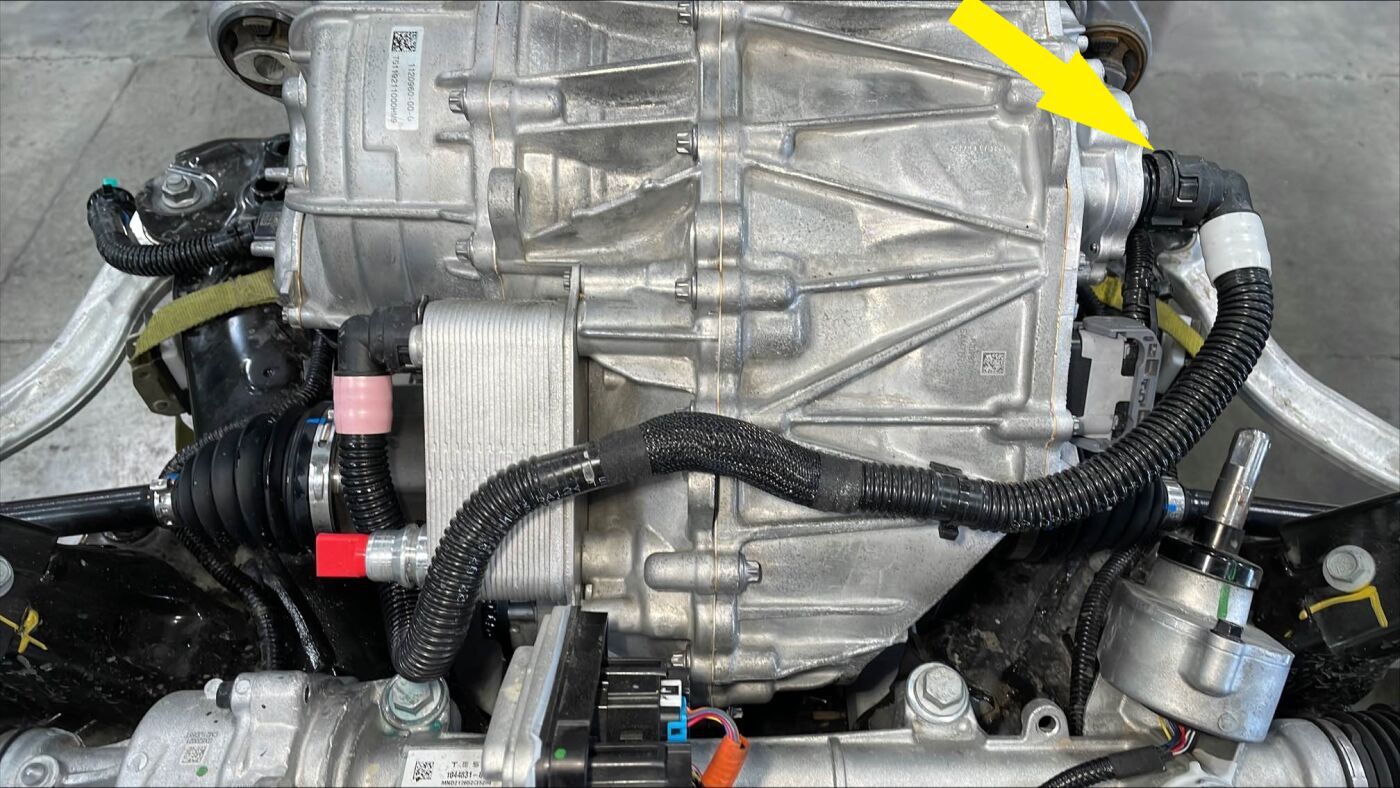

  24. 松开卡子，断开前驱动电机变流器至热交换器软管与前驱动电机变流器出口的连接，堵住变流器接头，然后让软管排空。
    注
    使用可折叠漏斗引导流动。
    图 3. 带加热泵款 Model 3
    图 4. Model 3

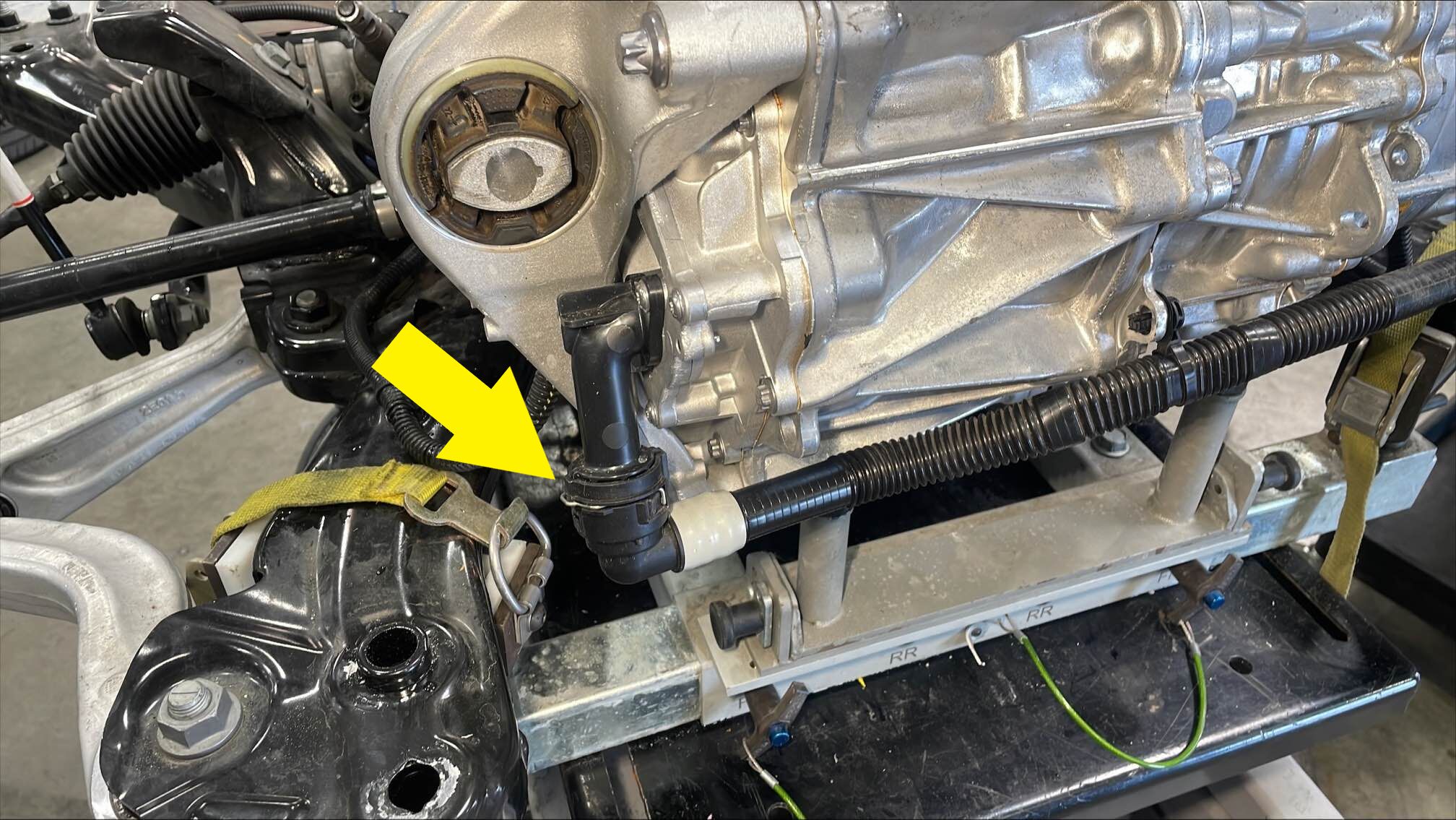

  25. 松开卡子，断开前驱动电机变流器至热交换器软管与前驱动电机热交换器的连接，堵住热交换器接头，然后让软管排空。
    注
    使用可折叠漏斗引导流动。
    图 5. 带加热泵款 Model 3
    图 6. Model 3

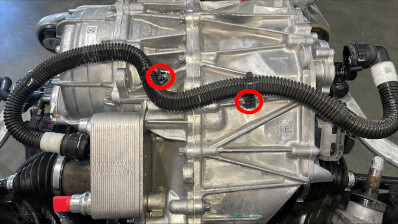

  26. 松开将前驱动电机逆变器至热交换器软管固定到前驱动电机的夹子 (x2)，然后从前驱动电机上拆下软管。
    图 7. 带加热泵款 Model 3
    图 8. Model 3
  27. 松开卡子，将前驱动电机变流器入口软管从前驱动电机变流器入口上断开，堵住变流器接头，然后等待软管排空。
    注
    使用可折叠漏斗引导流动。
  28. 松开将前驱动电机逆变器入口软管固定到前驱动电机的夹子 (x2)，然后从驱动电机上拆下软管。

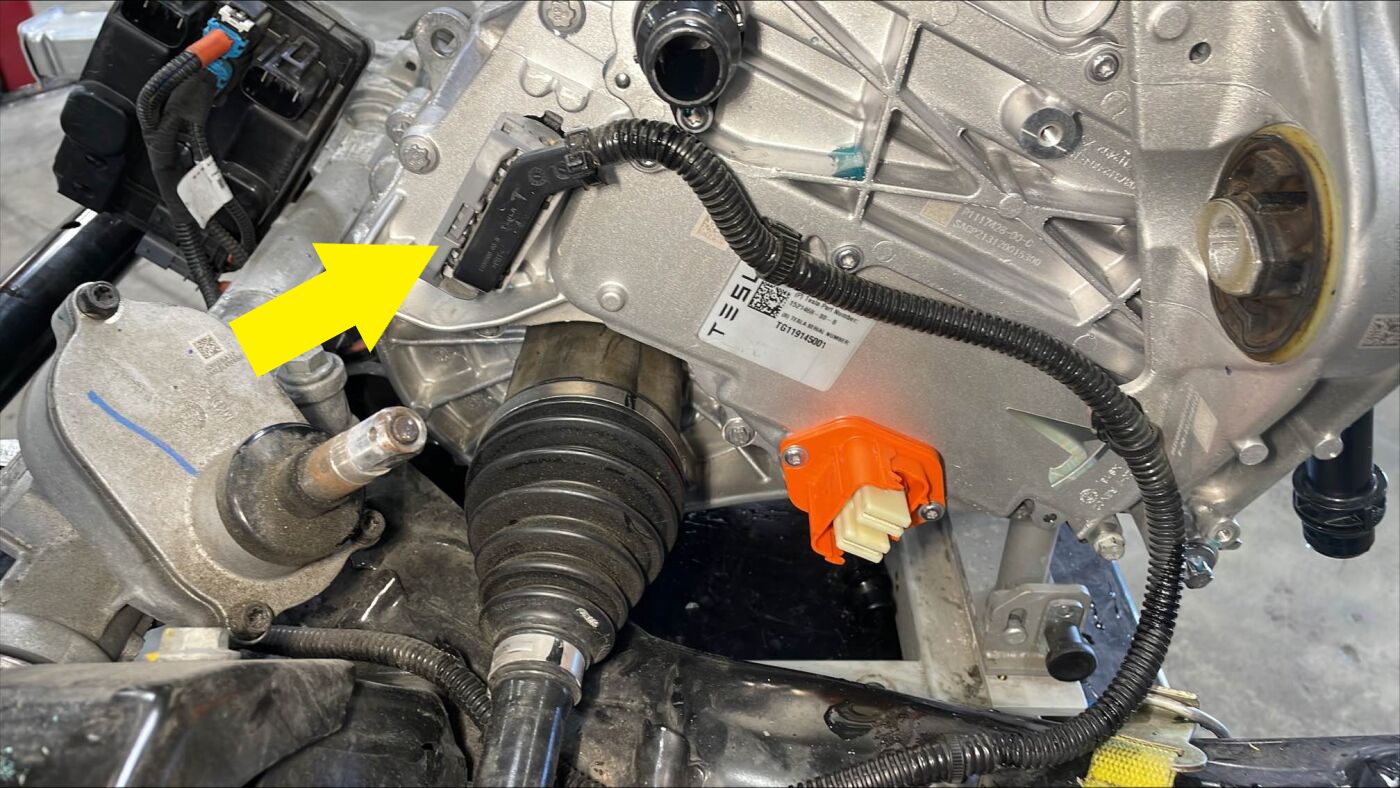

  29. 松开锁片，向下推动把手，然后断开副车架电气线束与前驱动电机变流器逻辑连接器的连接。

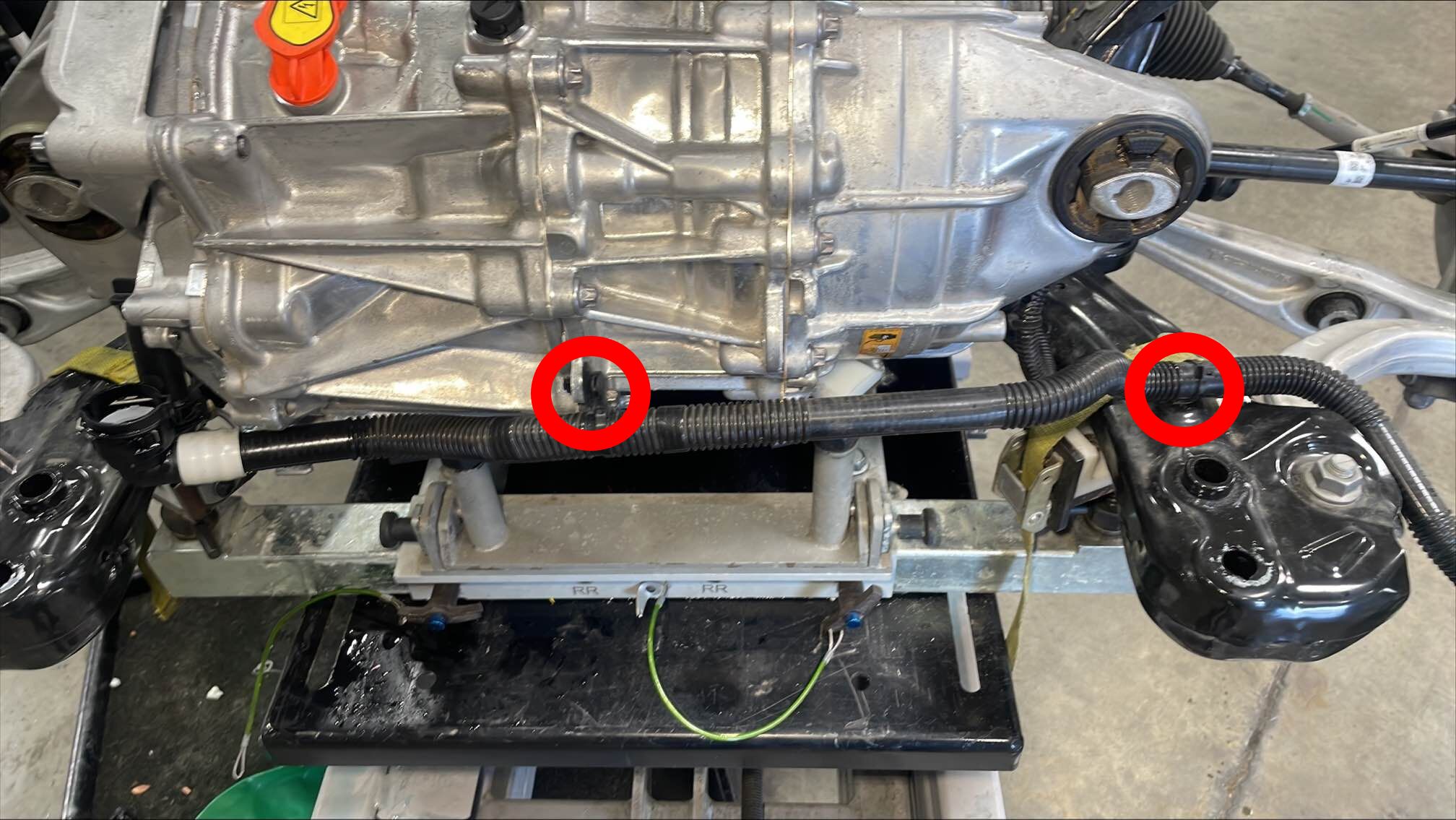

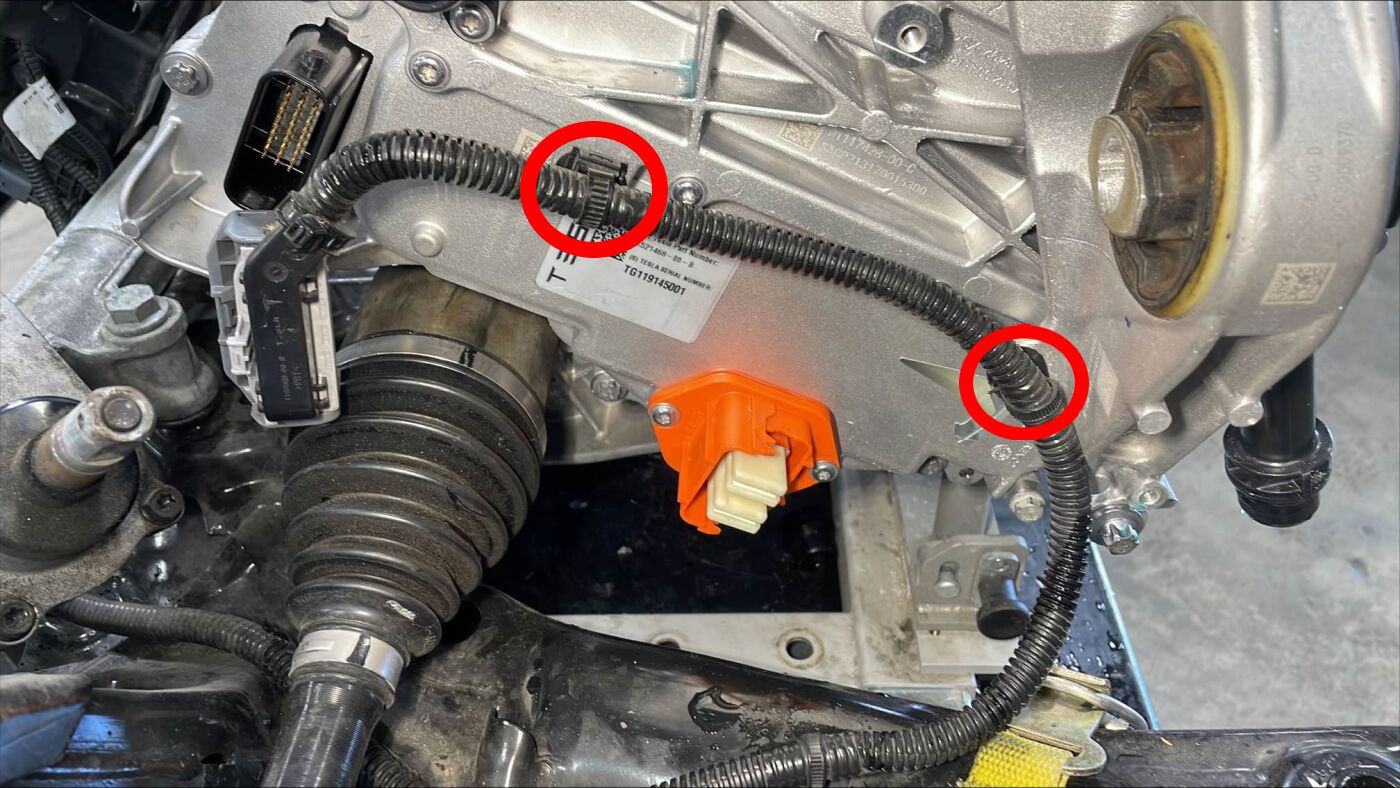

  30. 松开将副框架电气线束固定到逆变器的夹子 (x2)。

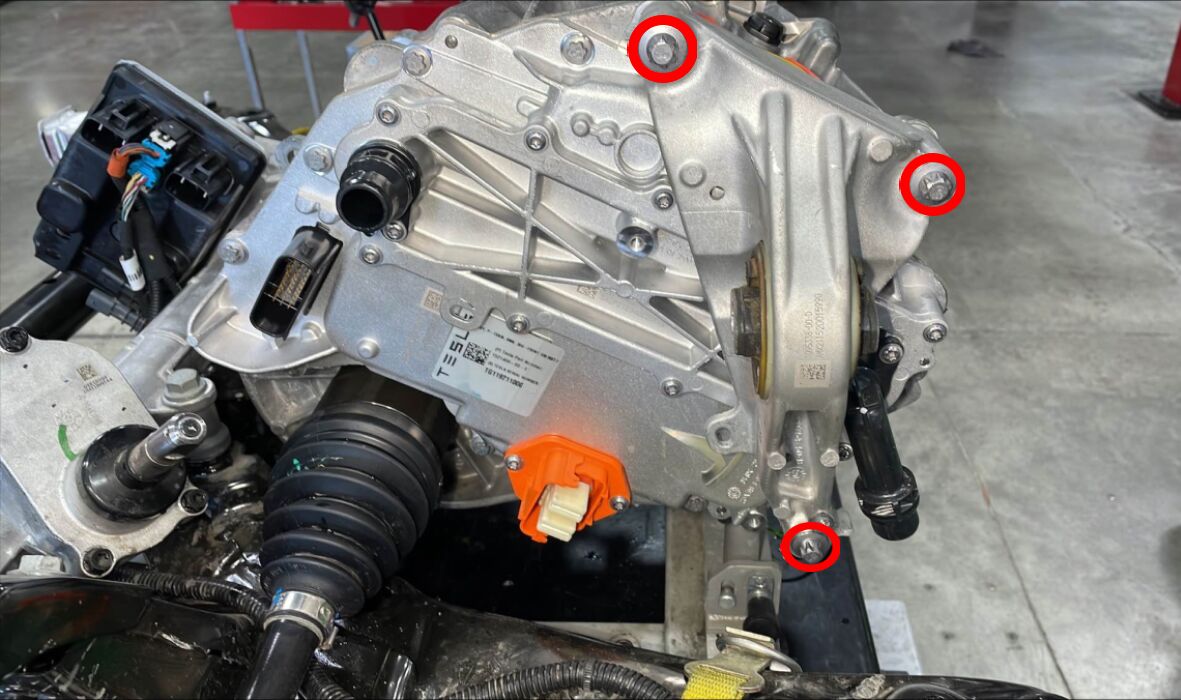

  31. 拆下并弃用将左侧电机支座固定到前驱动电机的螺栓（3 个），然后将支座从驱动电机上拆下。

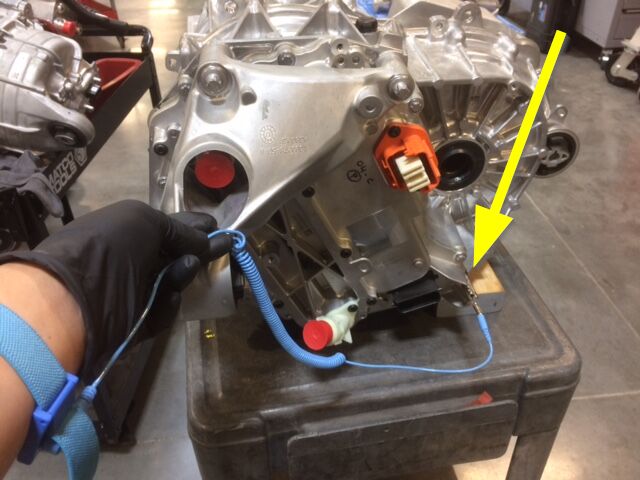

  32. 将静电放电 (ESD) 腕带固定到前驱动电机变流器外壳。

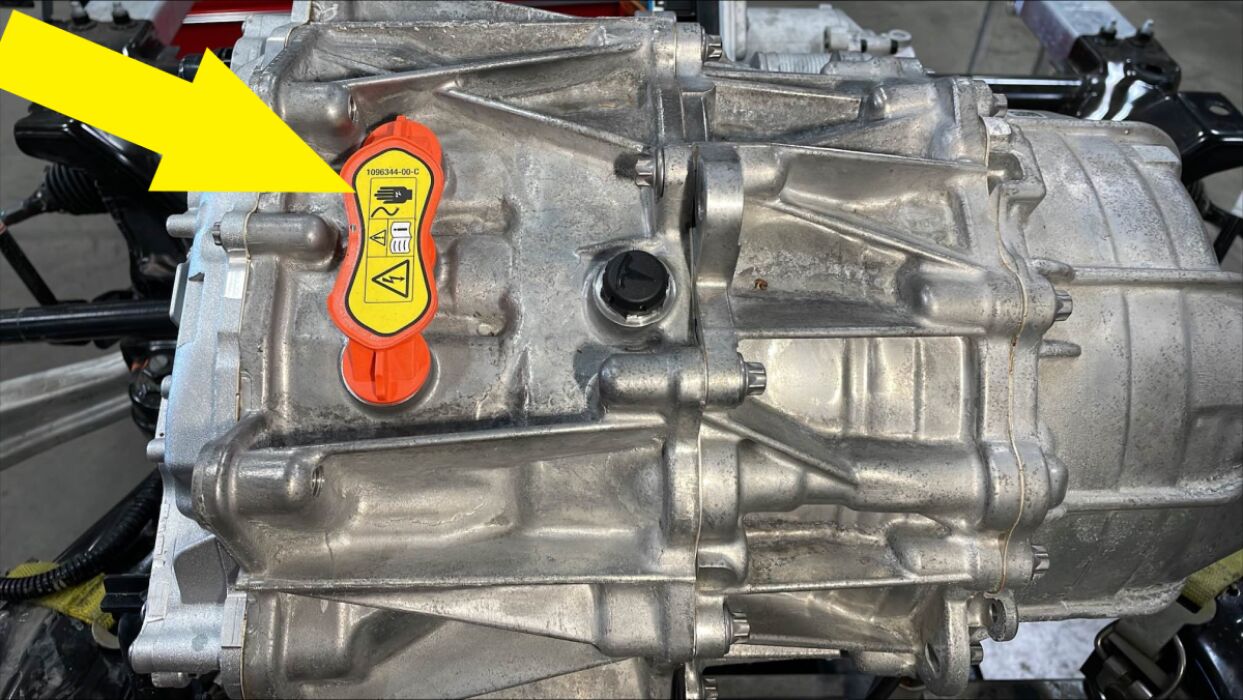

  33. 拆卸并弃置前驱动电机反相盖板标签。

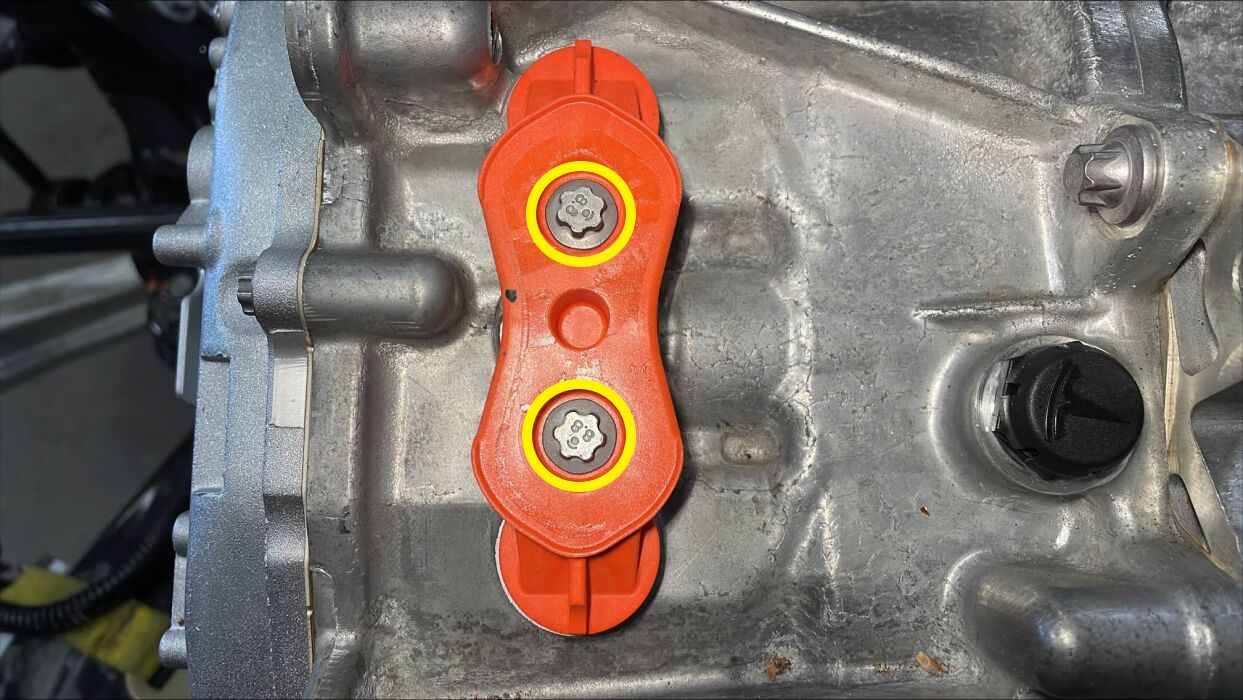

  34. 拆下将反相盖板固定到前驱动电机变速箱的螺栓 (x2)，然后使用塑料饰板工具从变速箱上拆下盖板。
  35. 检查反相盖板和 O 型圈的状况。如果盖板的 O 型环少于 6 个，或者 O 型环或盖板损坏，请弃用盖板并使用新的盖板（零件号：1096984-00-C 或更高版本）进行安装。

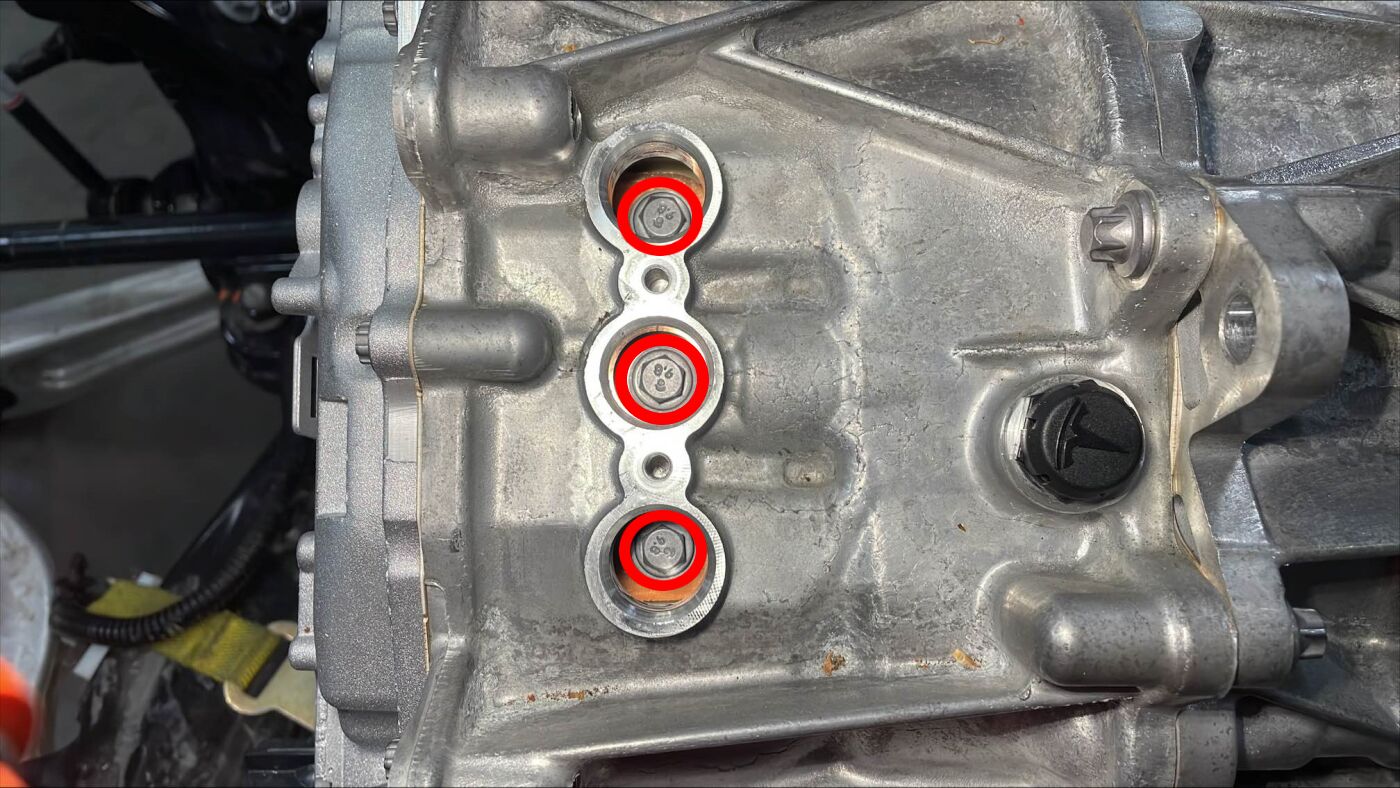

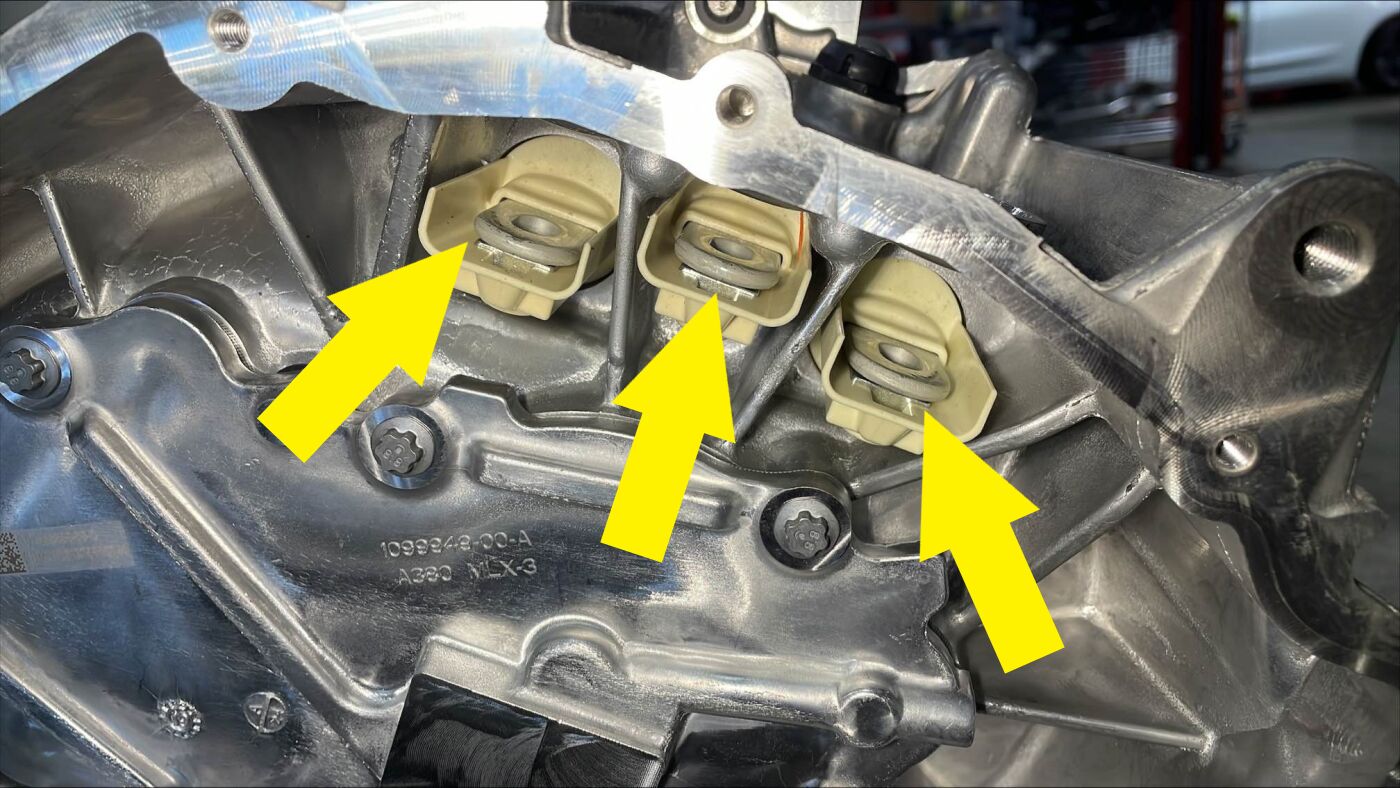

  36. 拆下将前驱动电机电机三相端子固定到前驱动电机变流器三相端子的螺栓（3 个）。

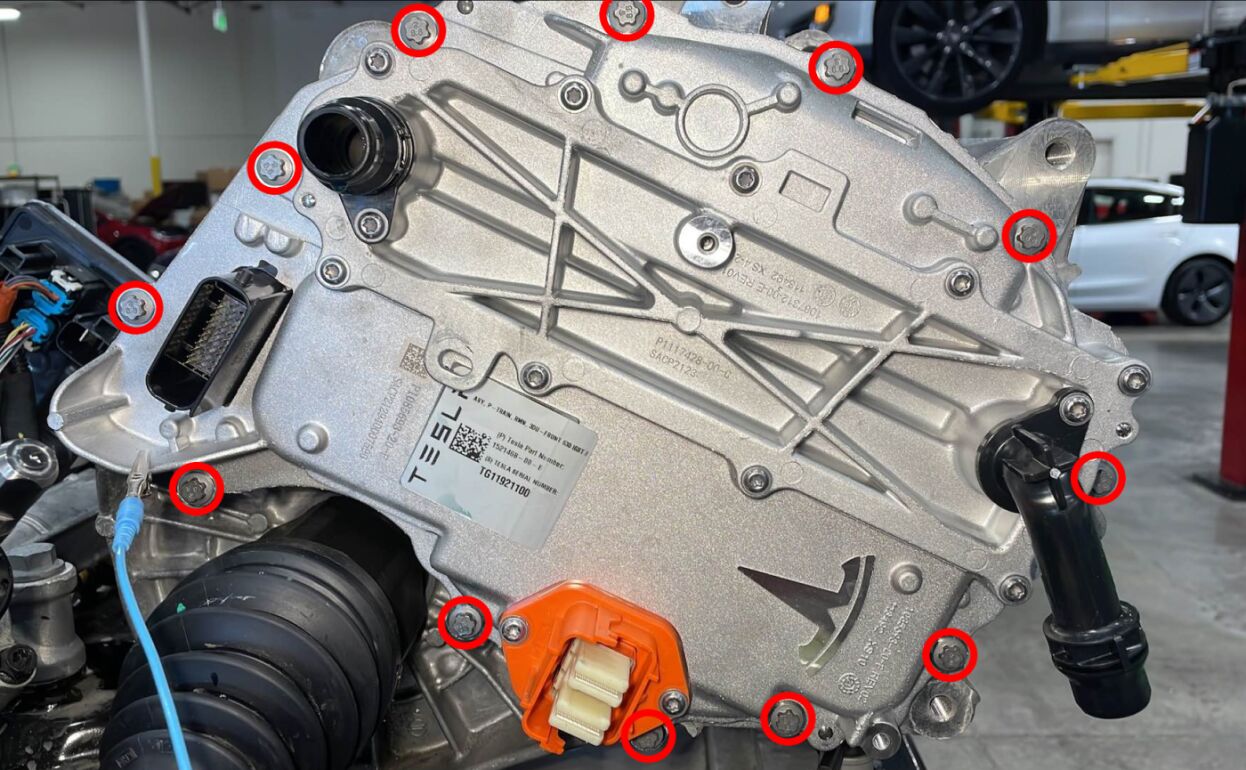

  37. 拆下并弃用将前驱动电机逆变器固定到前驱动电机变速箱的螺栓 (x12)。
  38. 先小心地将变流器总成从前驱动电机上拆下，再取下塞子，等待冷却液排出。
  39. 将已拆下的前驱动电机变流器放置在静电放电 (ESD) 垫上，然后将静电放电 (ESD) 腕带从变流器上拆下。

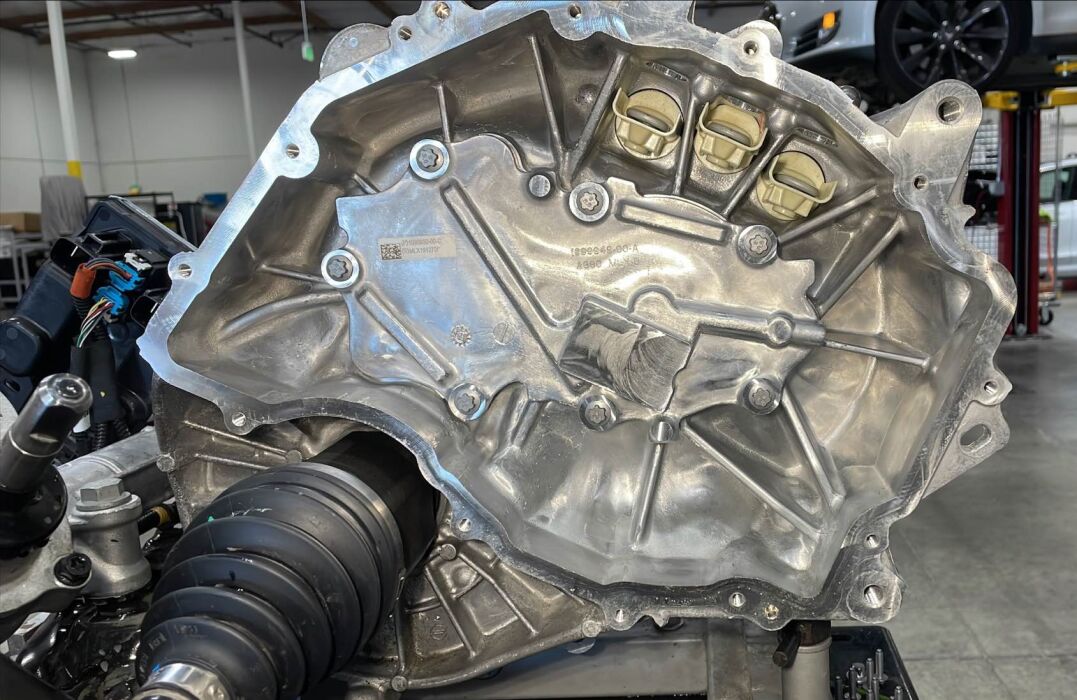

  40. 检查前驱动电机变速箱外壳，确保没有间隙垫卡在此处。如果有缝隙垫，请将其取下，用酒精湿巾清洁该区域，然后等待风干至少 1 分钟。
  41. If the pyrotechnic fuse of the drive unit inverter has not been actuated, dispose of the drive unit inverter as hazardous material. If the pyrotechnic fuse has been actuated, follow the normal regulations for waste disposal.
    注
    If Autodiag falsely indicated that the pyrotechnic fuse was actuated, but visual check confirms that it was not activated, list the serial number of the drive unit inverter in Autodiag using 'Report an Issue'.

安装

  1. 将静电放电 (ESD) 带固定到新的变流器外壳

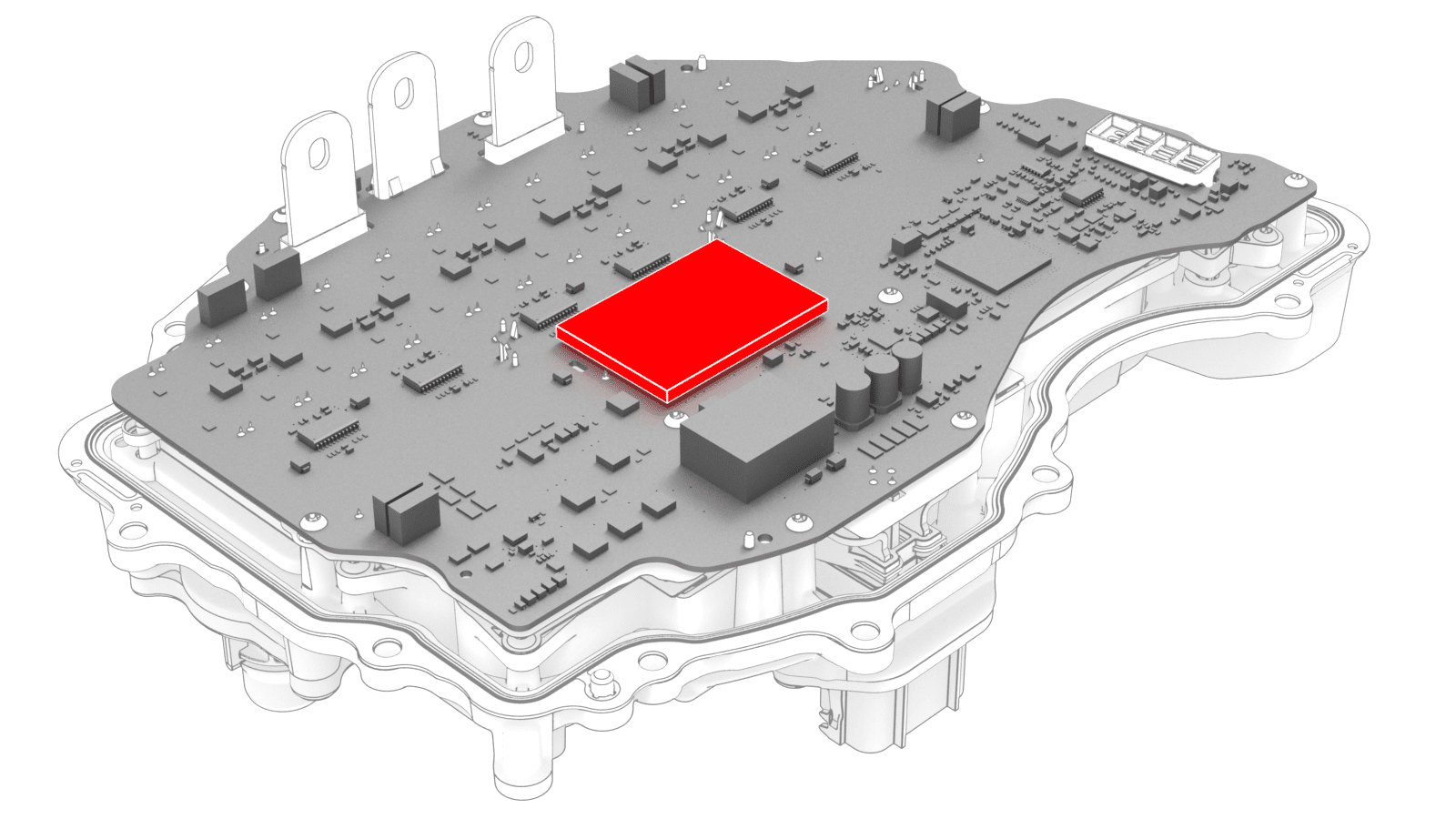

  2. 检查变流器印刷电路板 (PCB) 上间隙垫的状况。如果缝隙垫无法满足这些条件，请更换缝隙垫：
    • 全新且未损坏状态。
    • 完全遮盖放电电阻器阵列，确保所有电阻器均不可视。
    • 干净无碎屑。
    • 均匀粘贴在变流器印刷电路板 (PCB) 上。
  3. 使用异丙醇 (IPA) 湿巾清洁前驱动电机电机与前驱动电机变流器三相端子的高压接合面。
  4. 将新的前驱动电机变流器垫圈安装到变流器上。

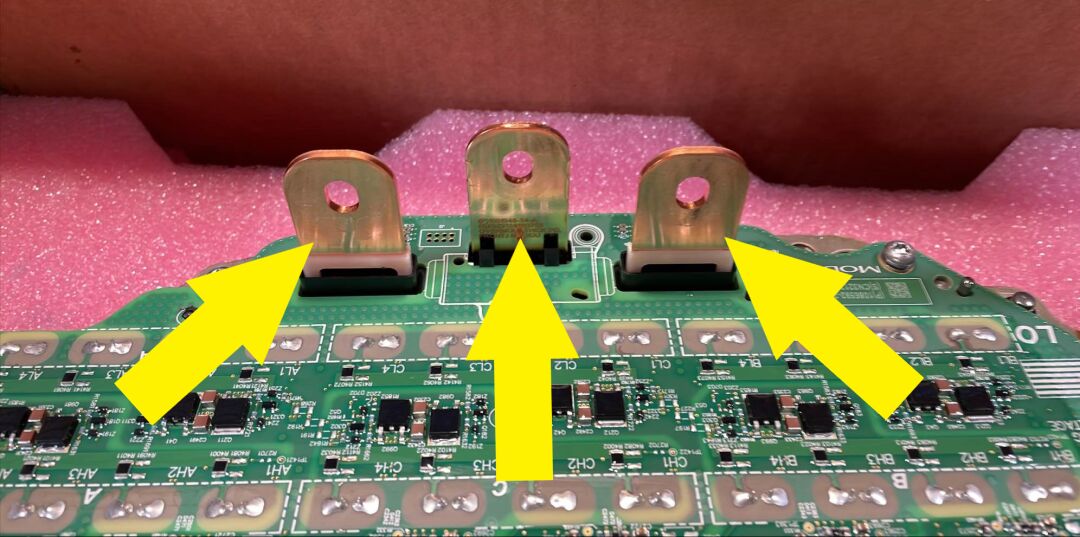

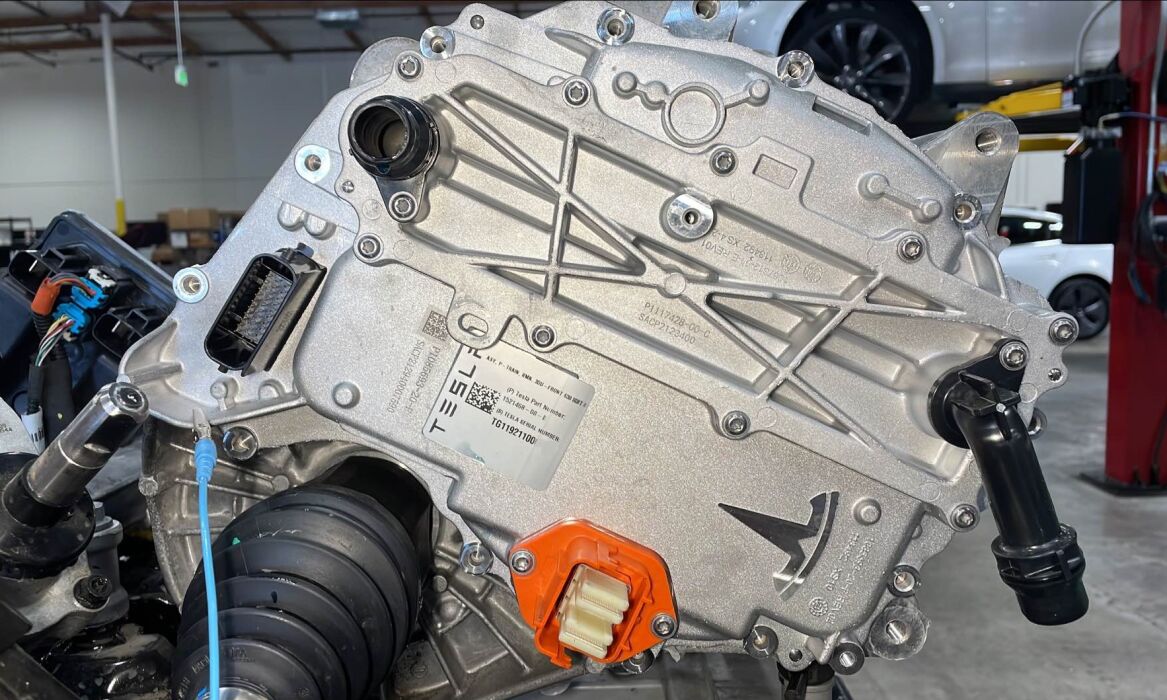

  5. 小心地将前驱动电机变流器与前驱动电机中的 2 个销对齐，然后将变流器安装到驱动电机上。安装期间，确保各三相端子对齐。
    警告
    注意请勿损坏变流器印刷电路板。
  6. 安装并手动拧紧新的螺栓（12 个），将前驱动电机变流器固定到前驱动电机变速箱。
    注
    螺栓零件号：1100020-00-A

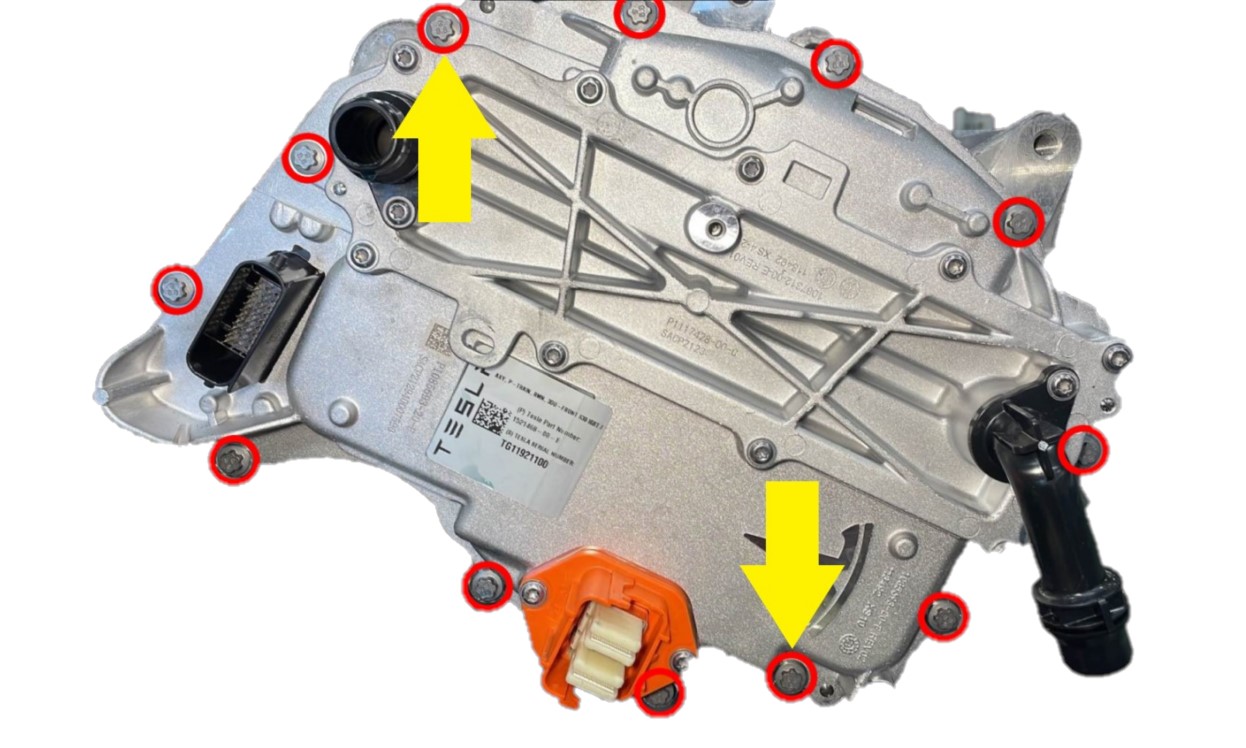

  7. 先紧固最靠近定位销的 2 个紧固件，然后紧固其余将前驱动电机变流器固定到前驱动电机变速箱的螺栓（10 个）。
    12.5 Nm (9.2 lbs-ft)
  8. 安装并手动拧紧将前驱动电机电机三相端子固定到前驱动电机变流器三相端子的螺栓（3 个）。
  9. 紧固将前驱动电机电机三相端子固定到前驱动电机变流器三相端子的螺栓（3 个）。
    11.5 Nm (8.5 lbs-ft)
    警告
    如果有任何螺栓掉入变速箱外壳内，必须将其取出。
    注
    如果要安装新螺栓，请先紧固至 12.5 Nm，回退 180 度，然后再拧至 5 Nm +40 度。
  10. 使用干净的变速箱油稍稍润滑前驱动电机变速箱的反相盖板孔，如果要安装新的反相盖板，则稍稍润滑盖板的 O 型环。
    注
    参阅液体和容量确定适用的变速箱油。
  11. 将反相盖板装入前驱动电机变速箱，然后安装将盖板固定到变速箱的螺栓 (x2)。
    14 Nm (10.3 lbs-ft)
  12. 贴上新的前驱动电机变流器反相盖板标签。
  13. 将静电放电 (ESD) 腕带固定到旧变流器上，将旧变流器放置到静电放电 (ESD) 回收箱中，然后将静电放电 (ESD) 腕带从旧变流器上拆下。
    注
    用新变流器的出厂塞更换维修塞。
  14. 执行变流器漏气测试。请参阅 变流器漏气测试。
  15. 将左侧电机支座安装到前驱动电机，然后安装并手动拧紧新的螺栓（3 个），将支座固定到驱动电机.
    注
    螺栓零件号：1111864-00-B

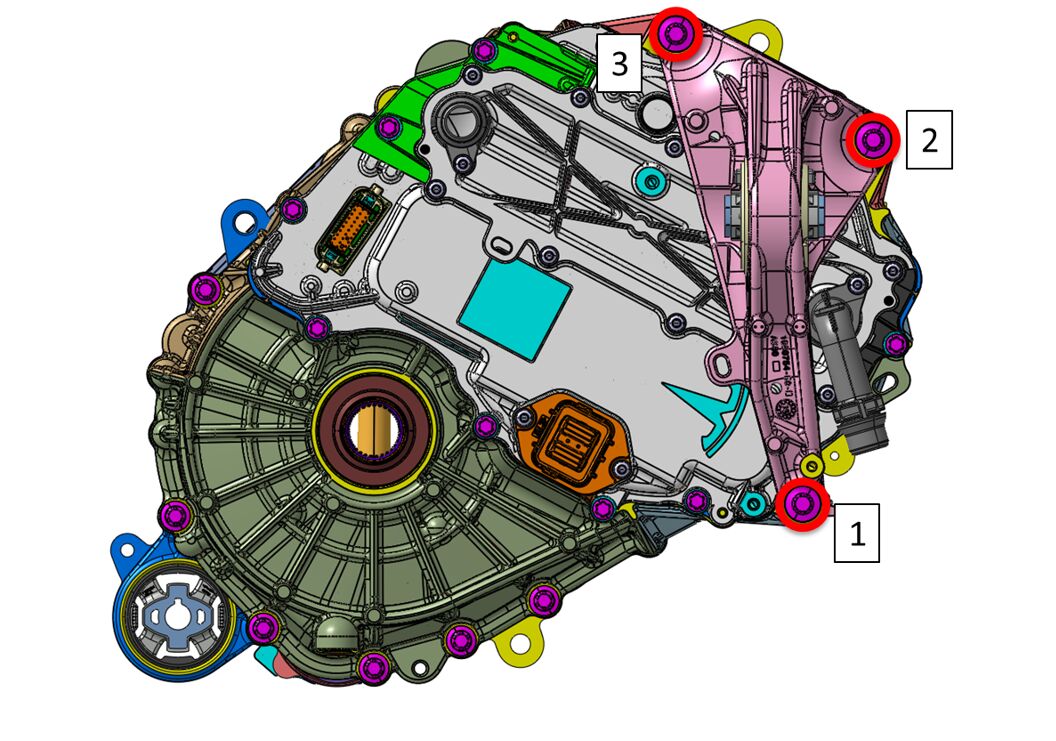

  16. 按图示顺序紧固螺栓（3 个）。
    35 Nm (25.8 lbs-ft) +55 deg
  17. 紧固将副框架电气线束固定到前驱动电机逆变器的夹子 (x2)。
  18. 将副车架电气线束连接到前驱动电机变流器逻辑连接器，向上抬起把手，然后紧固锁片。
  19. 将前驱动电机逆变器入口软管安装到前驱动电机，然后紧固将软管固定到驱动电机的夹子 (x2)。
  20. 将前驱动电机变流器入口软管连接到前驱动电机变流器入口，紧固卡子，然后对接头执行推拉推测试。

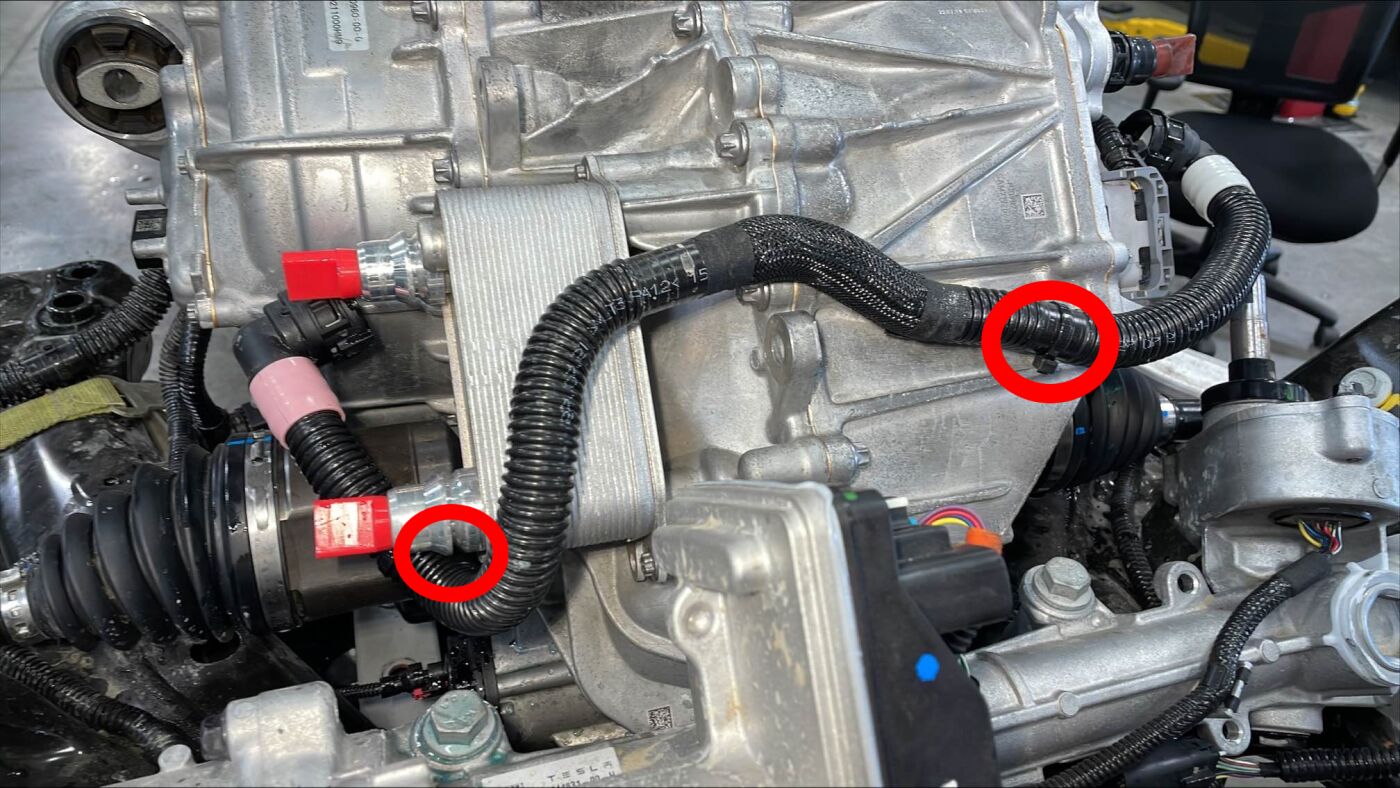

  21. 将前驱动电机变流器至热交换器软管安装到前驱动电机，然后紧固将软管固定到驱动电机的卡子（2 个）。
    图 9. 带加热泵款 Model 3
    图 10. Model 3
  22. 将前驱动电机变流器至热交换器软管连接到前驱动电机热交换器，紧固卡子，然后对接头进行推拉推测试。
    图 11. 带加热泵款 Model 3
    图 12. Model 3
  23. 将前驱动电机变流器至热交换器软管连接到前驱动电机变流器出口，紧固卡子，然后对接头进行推拉推测试。
    图 13. 带加热泵款 Model 3
    图 14. Model 3
  24. 安装前副车架。请参阅 副车架总成 - 前（双电机）（拆卸和安装）。
  25. 安装前饰板请参阅 饰板 - 前（拆卸和安装）。
  26. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  27. Model 3 - 将电气线束连接到转向机构上的低压逻辑连接器 (x2)，然后推动灰色锁片以锁定连接器。
  28. 将电气线束连接到转向机构电源连接器 (x2)，然后滑动红色锁片锁定连接器。
  29. Model 3 - 将电气线束连接到前副车架电气线束。

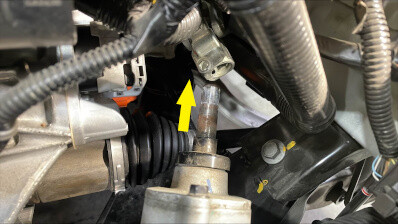

  30. 将中间轴向下滑动到转向机上，然后安装将中间轴固定到转向机的螺栓。
    18 Nm (13.3 lbs-ft)
    图 15. 带加热泵款 Model 3
    图 16. Model 3
  31. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  32. 执行冷却系统真空重新加注程序。请参阅 冷却系统（真空再加注）。
  33. 连接低压电源。请参阅 12V/低压电源（断开和连接）。
  34. 将方向盘锁从方向盘上拆下。
  35. 连接装有 Toolbox 3 的笔记本电脑。
  36. 在 “AFTER INVERTER SWAP” 操作列表中，点击Stop Thermal Fluid Fill/Drain，点击Run，点击Submit，然后等待例行程序完成。
  37. 在 “AFTER INVERTER SWAP” 操作列表中，点击Restore FRONT Drive INVERTER Bootloader Data after Replacement and Usage ID Configuration，点击Run，然后等待例行程序完成。
  38. 在 “AFTER INVERTER SWAP” 操作列表中，点击Service CAN Redeploy，点击Run，然后等待例行程序完成。
  39. 在 “AFTER INVERTER SWAP” 操作列表中，点击Restore Drive Inverter Slave Application Data after Replacement，点击Run，点击Submit，然后等待例行程序完成。
  40. 在 “AFTER INVERTER SWAP” 操作列表中，点击Coolant Air Purge，点击RUN，然后等待例行程序完成。
  41. 在 “AFTER INVERTER SWAP” 操作列表中，点击Thermal System Performance Test，点击Run，然后等待例行程序完成。
  42. 检查冷却液液位，必要时加满。请参阅 冷却系统（部分再加注和排放）。
  43. 手动接合前备箱盖闩锁。
    注
    如果前备箱盖打开，或者前备箱盖闩锁未手动接合，则车速将受到限制，解析器学习例行程序将运行失败。
  44. 踩下制动踏板以确保驱动导轨打开，然后点击NEXT。
  45. 在 “RESOLVER LEARN” 操作列表中，点击Inverter Resolver Error Learning，点击Run，然后按所示说明进行操作。
  46. 将装有 Toolbox 3 的笔记本电脑与车辆断开连接。
  47. 安装左侧和右侧前轮。请参阅 轮毂（拆卸和安装）。
  48. 将支柱从车辆后部移走。
  49. 通过车辆触摸屏，打开前备箱盖以松开前备箱盖闩锁。
  50. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  51. 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
  52. 以公路和高速路速度进行验证试驾，确定是否需要进行定位检查。
    • 如果试驾时车辆轨迹不佳或跑偏，或者转向不稳或偏离中心，则需执行四轮定位检查。请参阅四轮定位检查，并将此维修添加至服务工单 (SV)。
    • 如果试驾时车辆的转向和操控符合预期，则无需进行定位检查。
