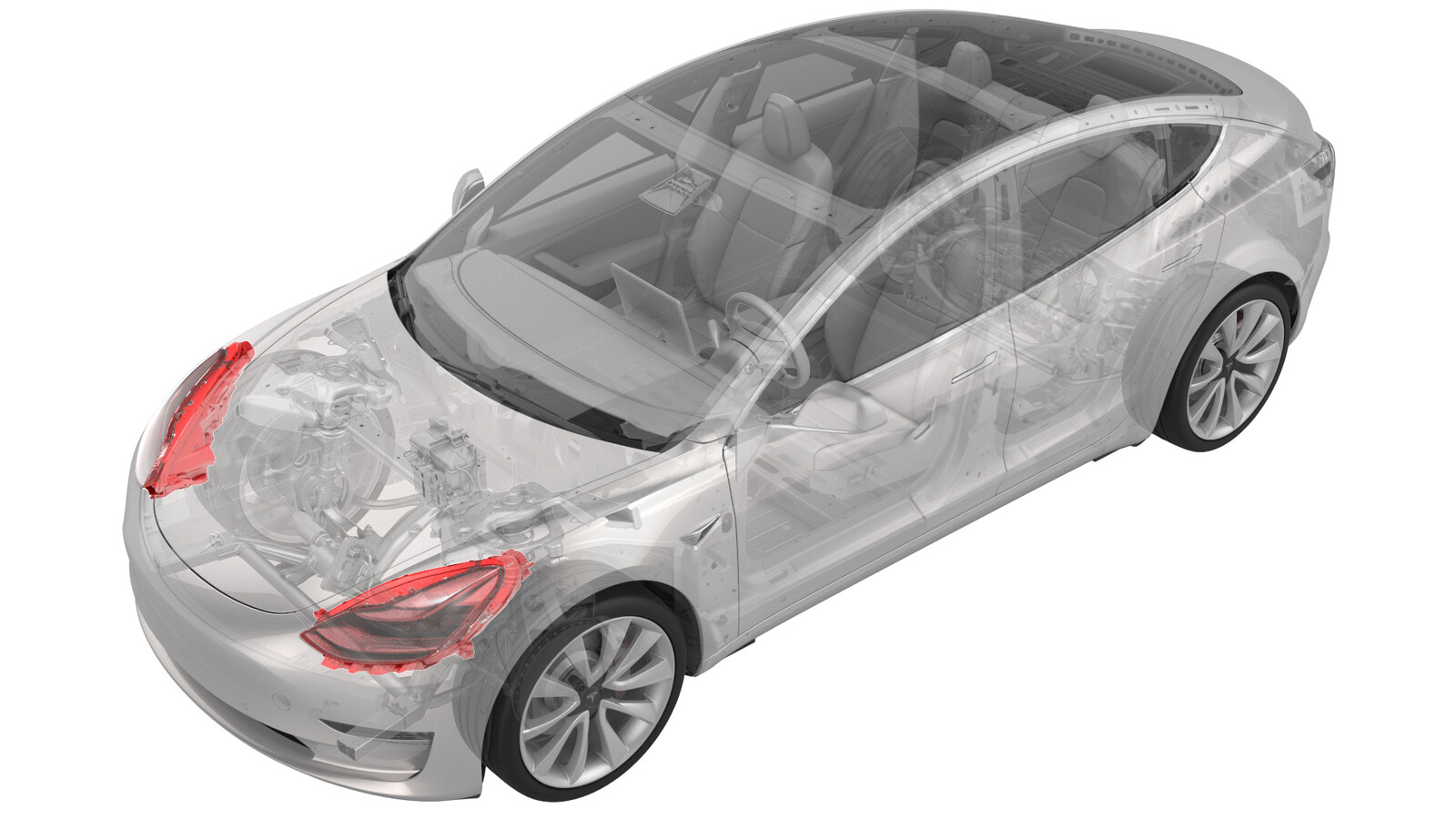

前照灯 - 成对(拆卸和更换)
校正代码 17400252 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将前照灯固定到车身的螺钉 |
|
|
重复使用 | |
将翼子板支架固定到车身的螺栓 |
|
|
重复使用 |
拆卸
- 启用维护模式。请参阅 维护模式。
- 拆下前备箱后挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)。
- 拆下前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)。
- 拆下前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)。
- 拆下前饰板。请参阅 饰板 - 前(拆卸和安装)。
-

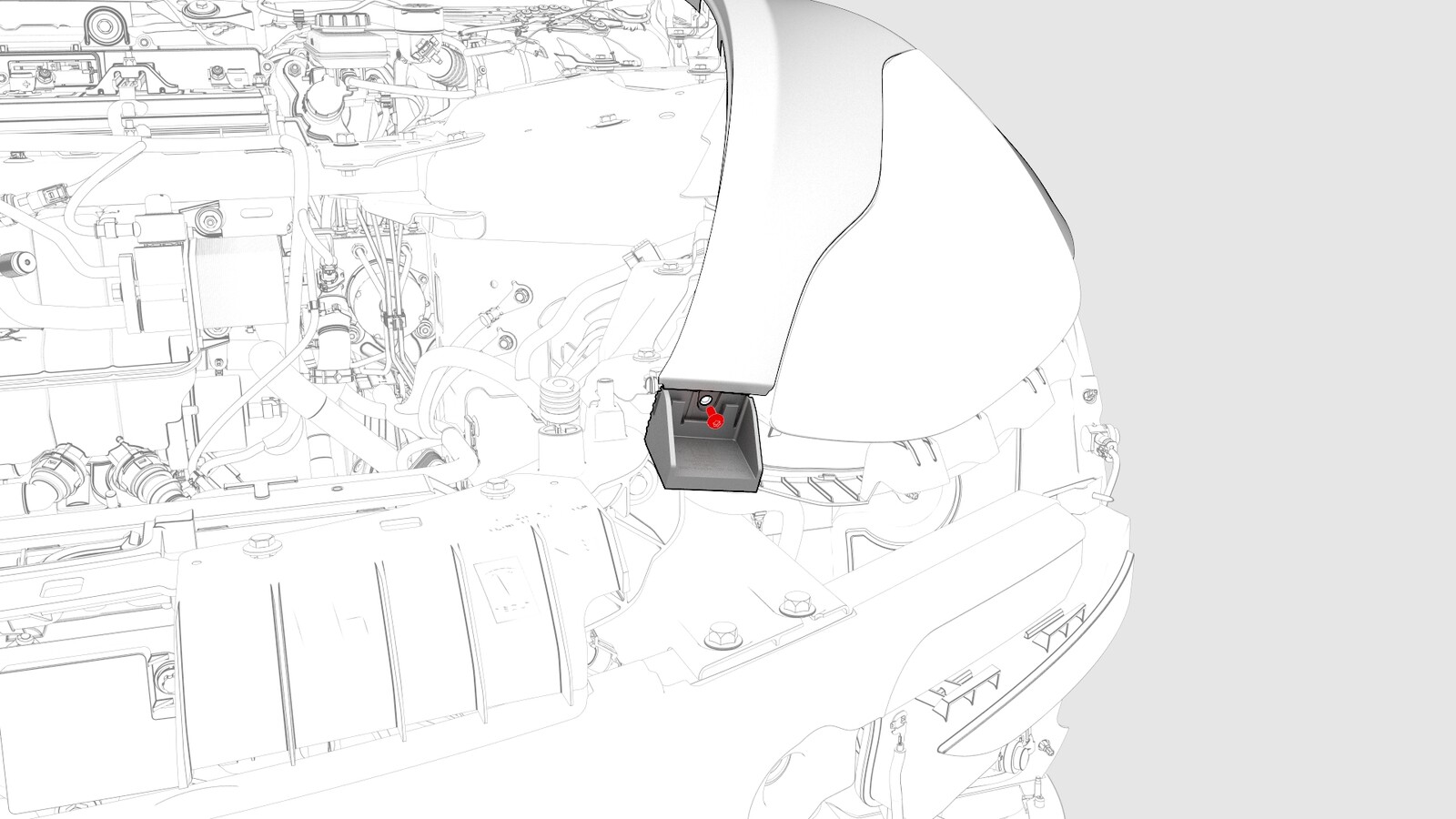

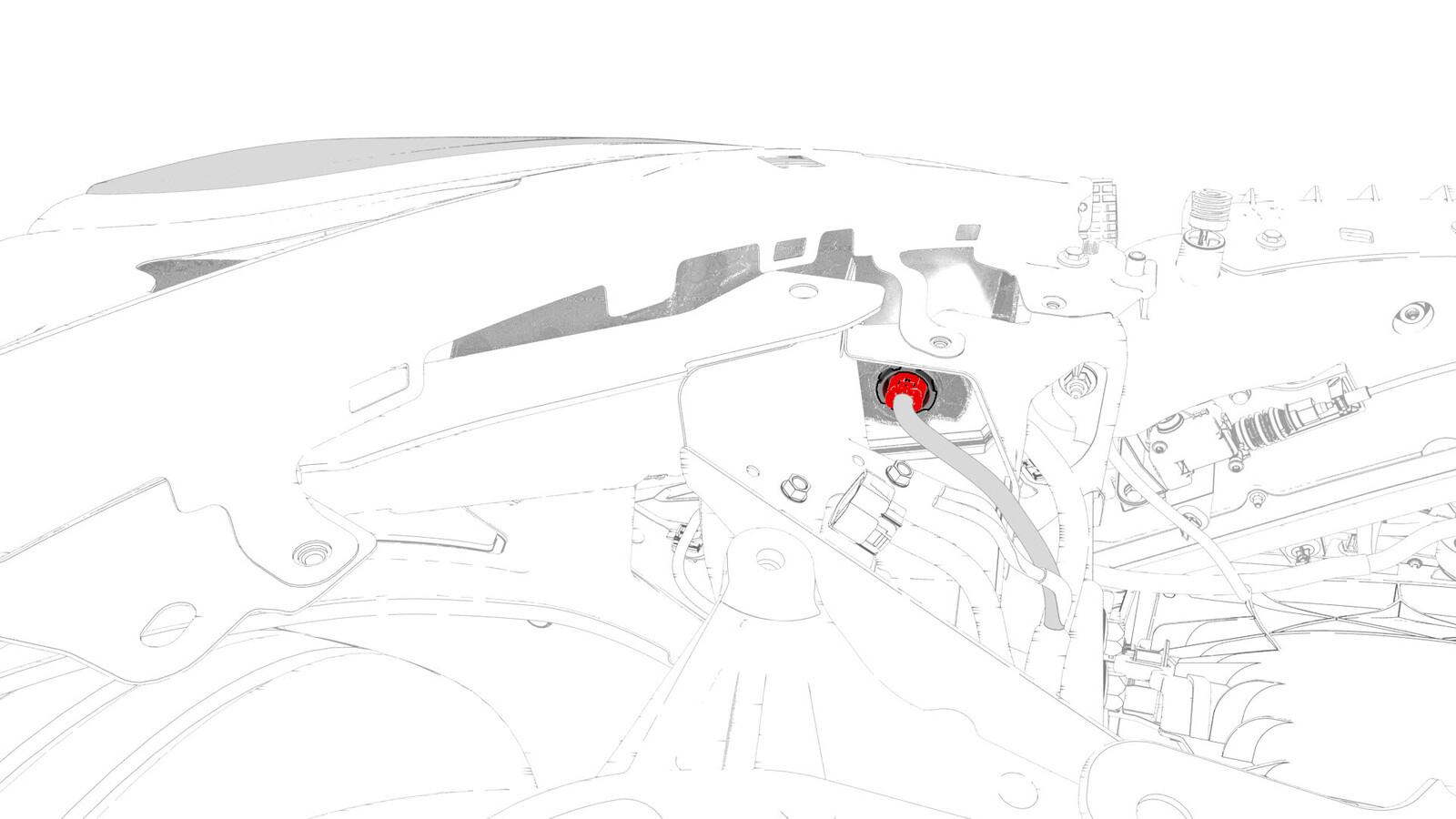

断开 LH 大灯上的电气连接器。
注如果连接器上有红色锁片: 切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
-

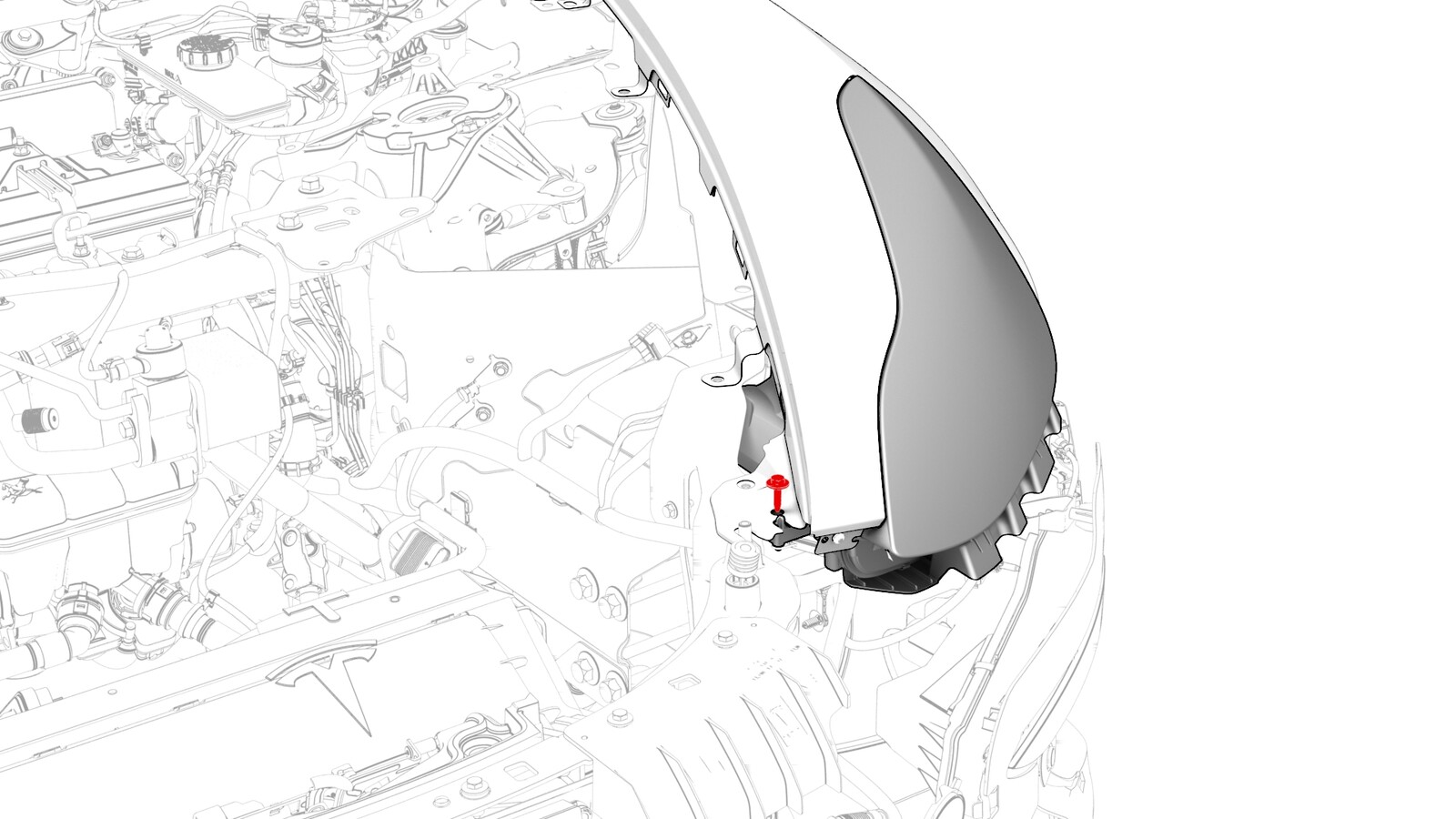

拆下将翼子板支架固定到车身的螺栓,然后从车上拆下支架。
提示: 推荐使用以下工具:
- T20 梅花套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手(仅适用于安装程序)
- 4 英寸加长件
-

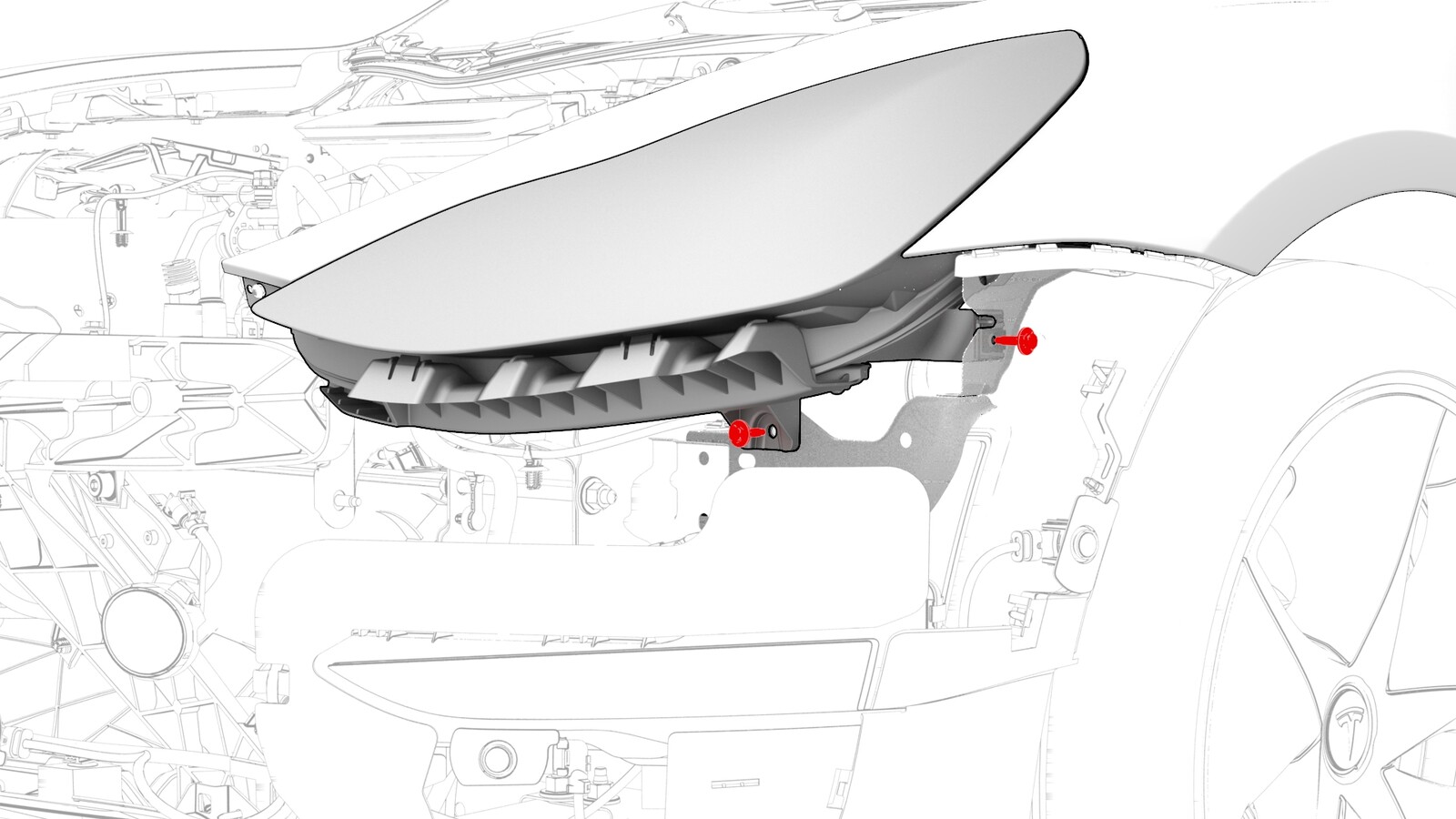

拆下将 LH 大灯固定到车身的紧固件。
注大灯可能未装配下部紧固件。提示: 推荐使用以下工具:
- 10 毫米套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手(仅适用于安装程序)
- 2 英寸加长件
- 从车辆上拆下大灯。
- 对 RH 大灯重复第 7 步至第 10 步。
安装
-
将 LH 大灯放在车身上。
警告安装时,切勿损坏大灯。
-
安装将 LH 大灯固定到车身的紧固件。注大灯可能未装配下部紧固件。提示: 推荐使用以下工具:
- 10 毫米套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手(仅适用于安装程序)
- 2 英寸加长件
-
安装将翼子板支架固定到车身的螺栓。提示: 推荐使用以下工具:
- T20 梅花套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手(仅适用于安装程序)
- 4 英寸加长件
- 连接 LH 大灯的电气连接器。
- 对 RH 大灯重复第 1 步至第 4 步。
-
安装前饰板。请参阅 饰板 - 前(拆卸和安装)。
注连接前饰板电气接头后,暂停该程序以启动软件重新安装。
-
执行本程序其余步骤的同时进行软件重新安装。请参阅软件重新安装 - 触摸屏。
注启动软件重新安装后,继续安装前饰板。
- 安装前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)。
- 安装前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)。
- 安装驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)。
- 调节大灯:
