车辆高压禁用程序
校正代码 17010000 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 10 月 21 日：重新调整了万用表探针图片，使其与高压测量表保持一致。
- 2024 年 6 月 5 日：添加了“按照指定的位置顺序测量高压”的警告。
- 2023 年 12 月 12 日：更新了电压测量顺序。
- 2023 年 11 月 8 日：添加了/更新了高压绝缘手套相关步骤。
- 2023 年 6 月 29 日：添加了完整程序概览视频，仅作为补充材料。
- 2023 年 8 月 30 日：在万用表相关步骤中添加了有关更换探针的提示。
警告
本程序可验证高压部件（正温度系数加热器、空调压缩机和变流器等）是否无法再使用高压电源。维护高压部件之前，请执行本程序。
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
警告
操作任何高压部件时，包括测试设备，请务必佩戴高压绝缘手套和护目镜。每次使用前，请使用授权的手套检测仪测试手套并确认手套上的测试日期尚未过期。
警告
在对 Tesla 车辆、相关高压部件或相关维修设备进行任何操作前，应查看并理解所有维修和操作说明。
警告
在验证确认无高压前，在对 Tesla 车辆、相关高压部件或相关高压测试设备行任何操作时，务必假设存在高压。注意，能量状态在测试期间会发生变化，因此务必谨慎。
警告
进行高压部件作业时，现场务必备有电气安全钩。电气安全钩用于解救高压电路触电伤员，以免造成其他伤害。
警告

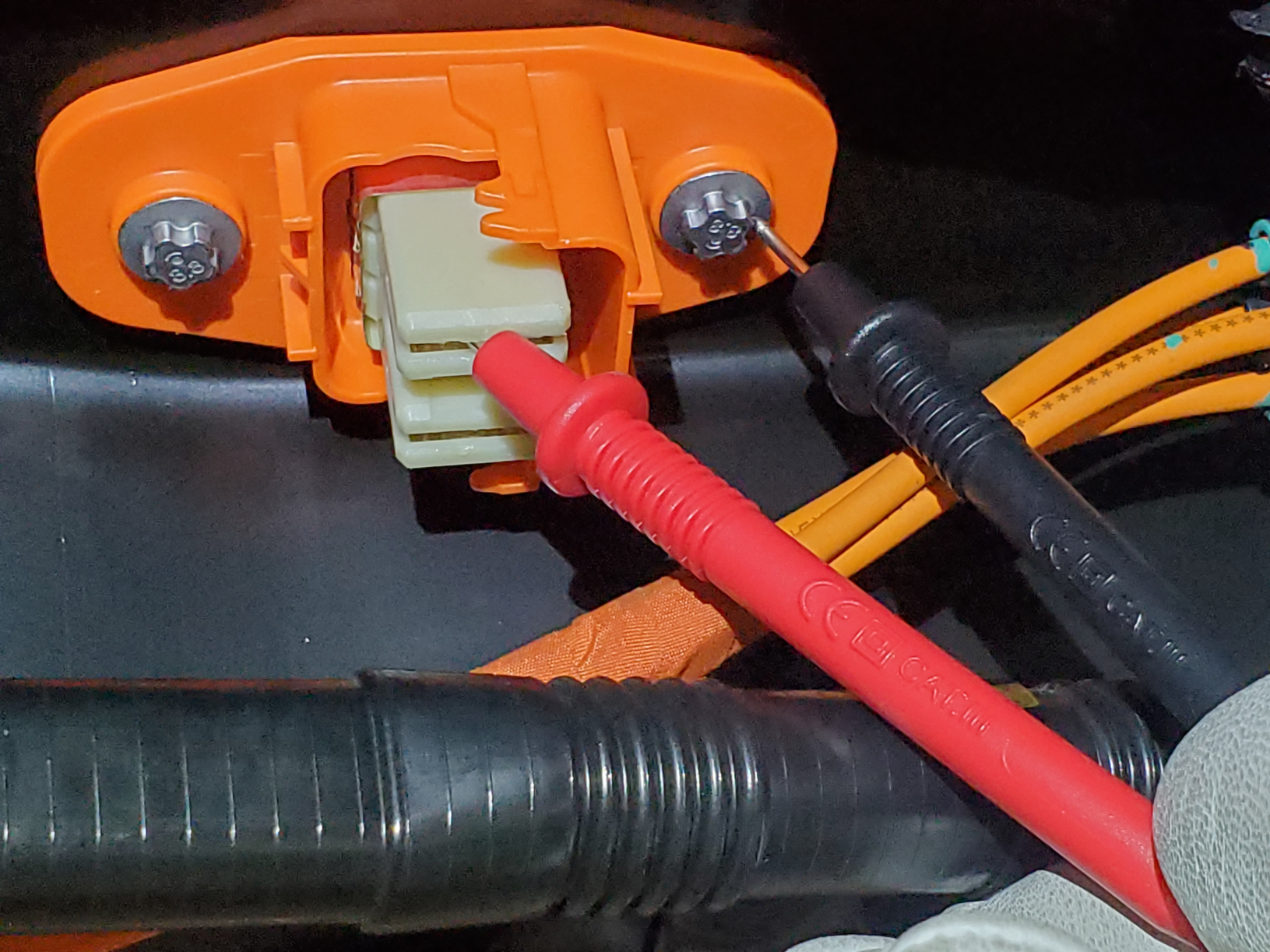

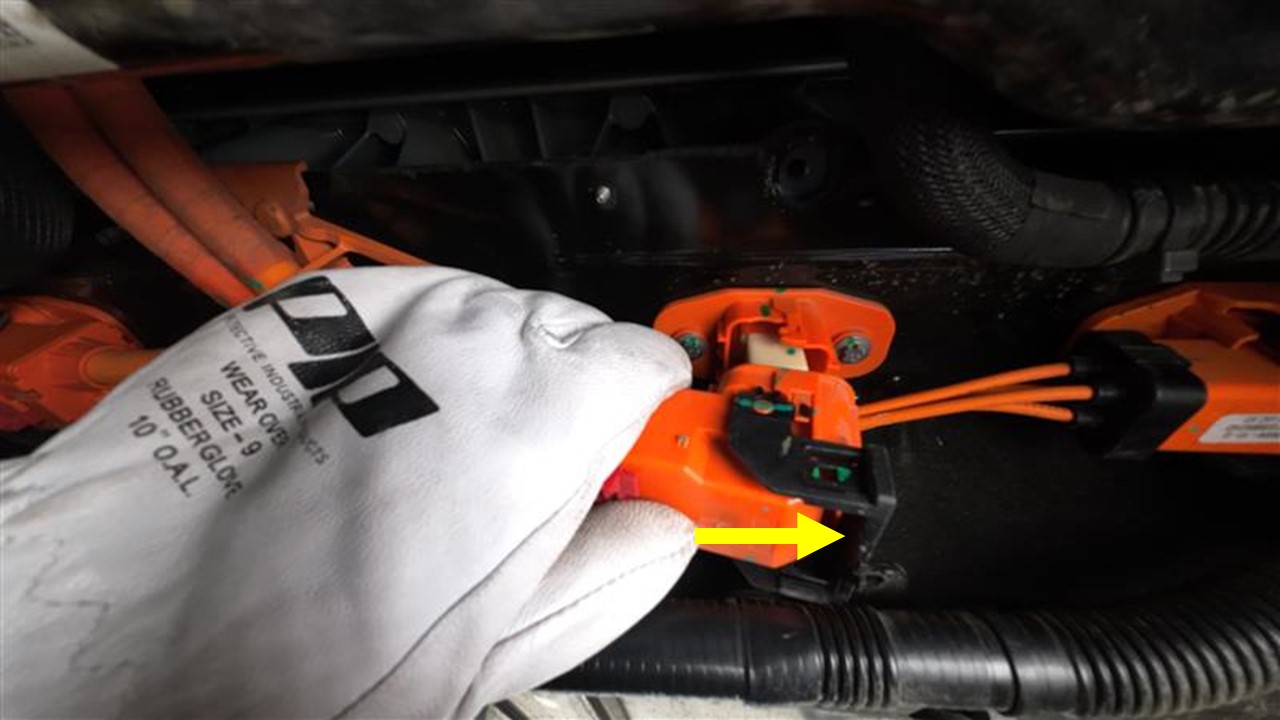

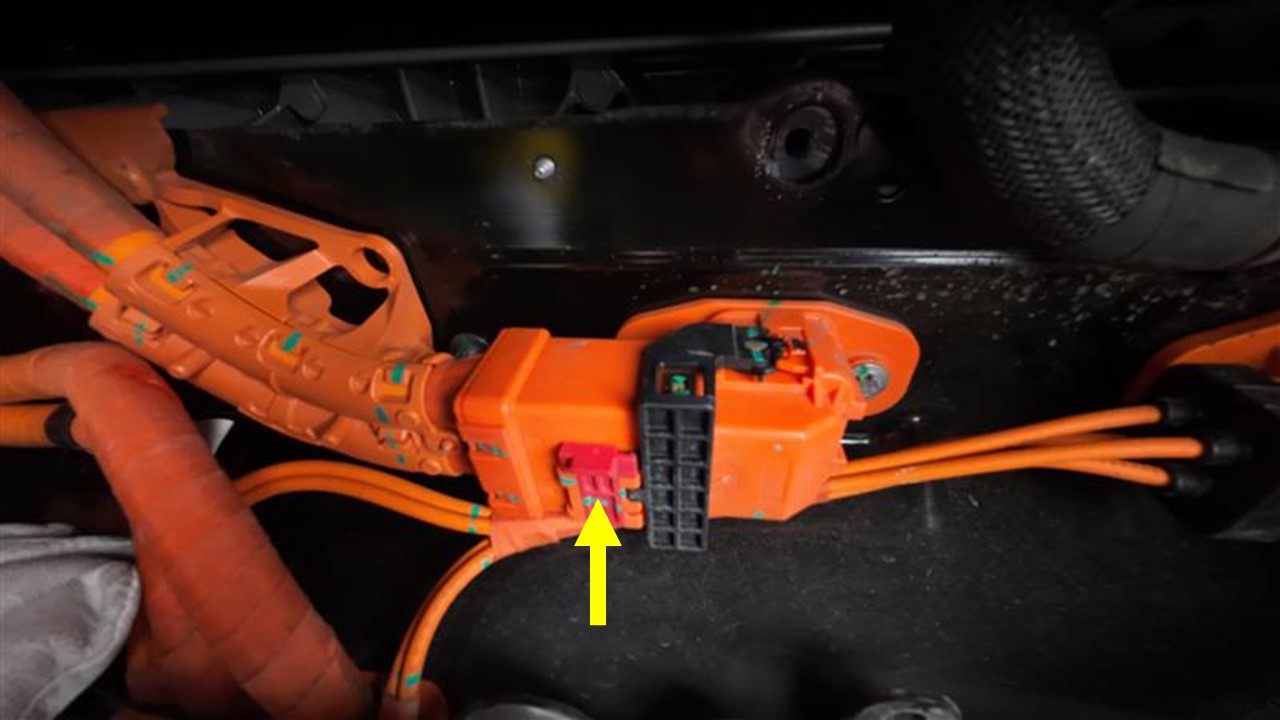

每次断开高压连接器的连接时，请使用高压万用表来检查连接器两侧是否存在高压。
警告
确保万用表和引线至少能够承受 500V 直流电。
警告
使用测试设备或检修 Tesla 车辆或相关高压部件时，请遵循所有说明。如果维修说明表意不清，或对测试设备的使用方法有疑问，请在开始检修前上报 Toolbox 会话。
警告
如果任何测试设备工作异常，请勿对车辆进行诊断或维修。遵循设备上锁挂牌的程序，通知经理。
警告
使用测试设备时，确保在接通设备电源或首次使用前连接所有电缆。
警告
高压 LED 点亮时，表示电池修复充电器有高压。但是，指示灯和 LED 可能发生故障。请勿认为 LED 未点亮即证明没有高压。在使用万用检测表证明高压不存在前，请务必假设存在高压。
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
- 1083188-00-B FLUKE 数字万用表 115
- 1130480-00-A 超薄测试探针，Fluke TP38
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
程序
- 断开 12V/低压电源。请参阅12V/低压电源（断开和连接）。
- 如果为装配加热泵的 Model 3：拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
-
设置万用表以测量电压，然后测量 12V 电池/低压辅助电池端子间的电压。
注对于低压（锂离子）辅助电池：如果电池端子间的电压为 0，则说明电池内部可能已关闭。使用 12V 铅酸电池进行测试。对于移动服务技术人员：使用移动服务车辆中的 12V 铅酸电池。警告对于低压（锂离子）辅助电池：如果电池端子间的电压低于 13V 或高于 16V，则说明万用表的测量不可靠，请勿使用该万用表。警告对于12V（铅酸）辅助电池：如果测得的电压低于 10V 或高于 14V，则说明万用表的测量不可靠，请勿使用该万用表。
-
取出口袋中的所有物品并确保未佩戴金属饰物。
-

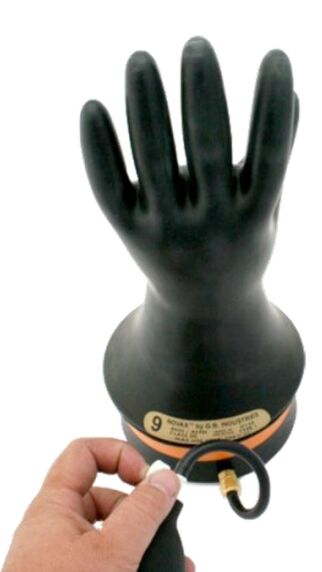

检查高压绝缘手套。
注使用前检查手套是否损坏；请参阅维修文档 TN-15-92-003 R1，了解有关检查高压绝缘手套的信息。
-
继续此程序前，请佩戴高压绝缘手套、皮质外手套和护目镜。
警告请继续佩戴手套，操作说明允许摘掉时方可脱下。

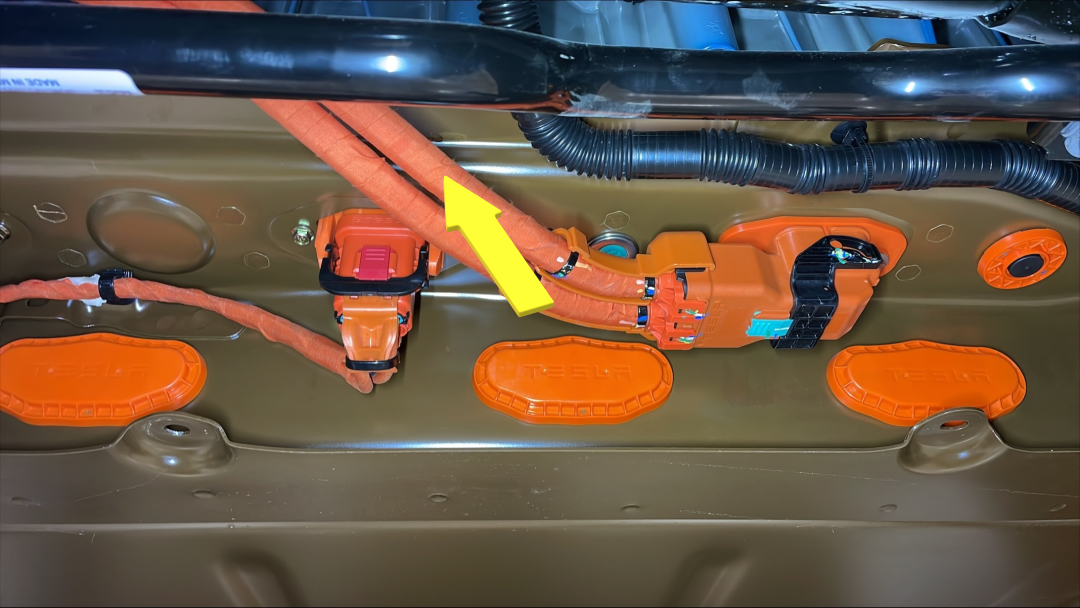

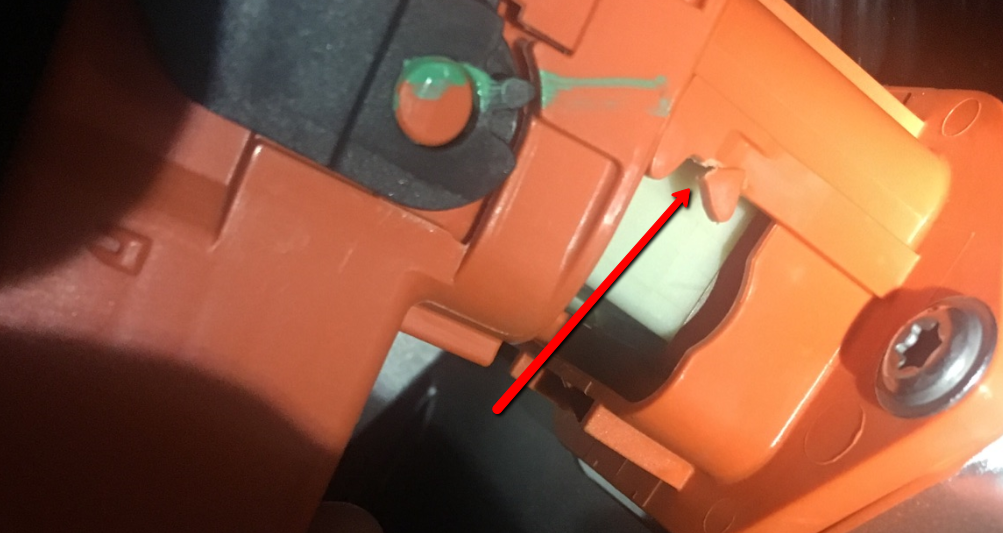

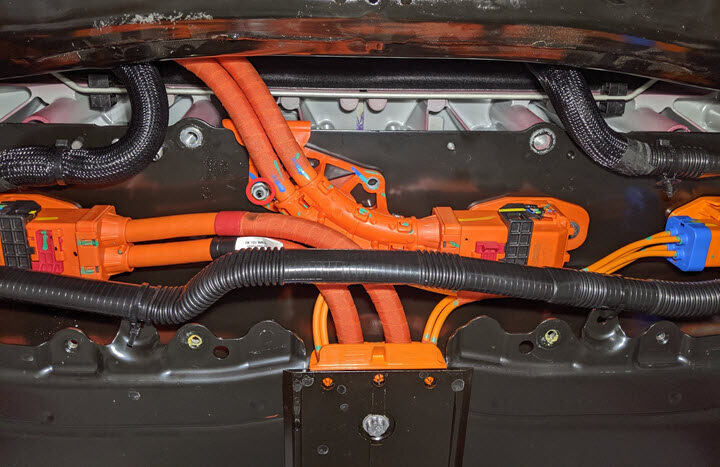

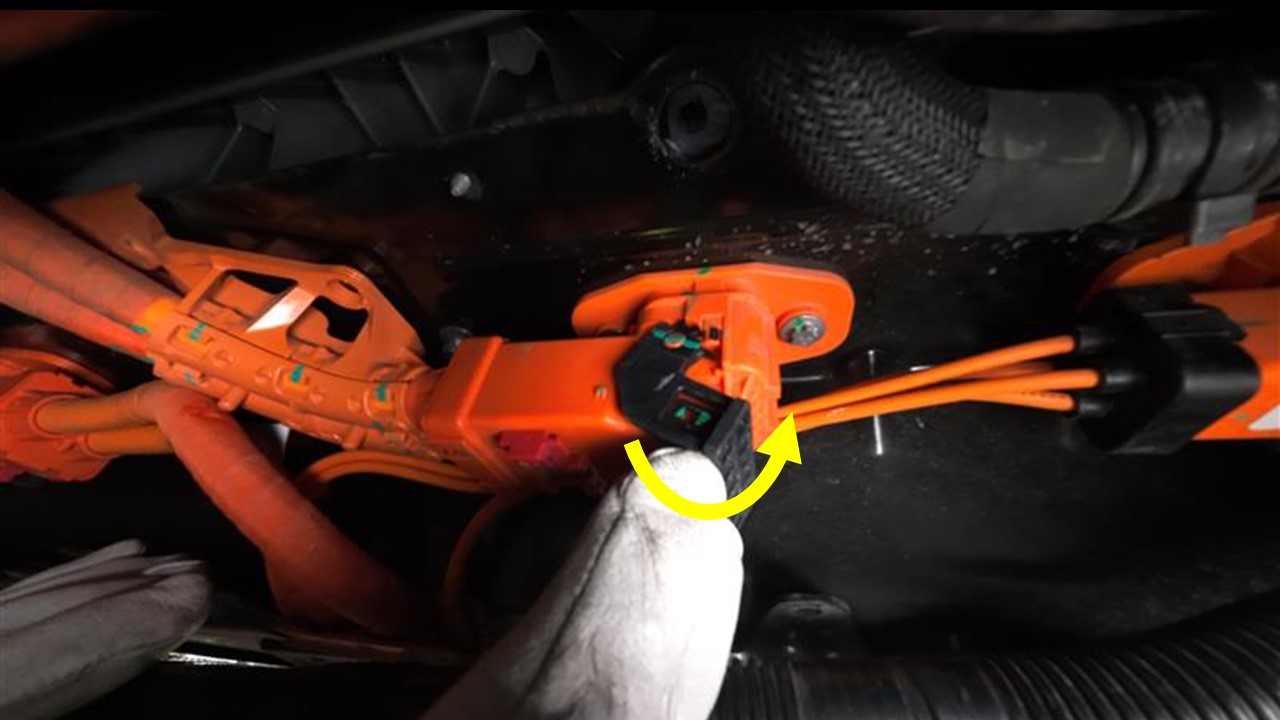

- 拆下高压探针盖。请参阅盖 - 高压探针 - 高压电池（拆卸和更换）。
-

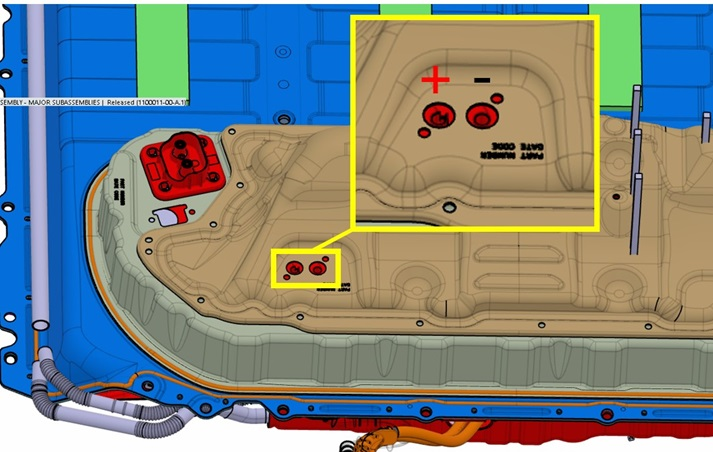

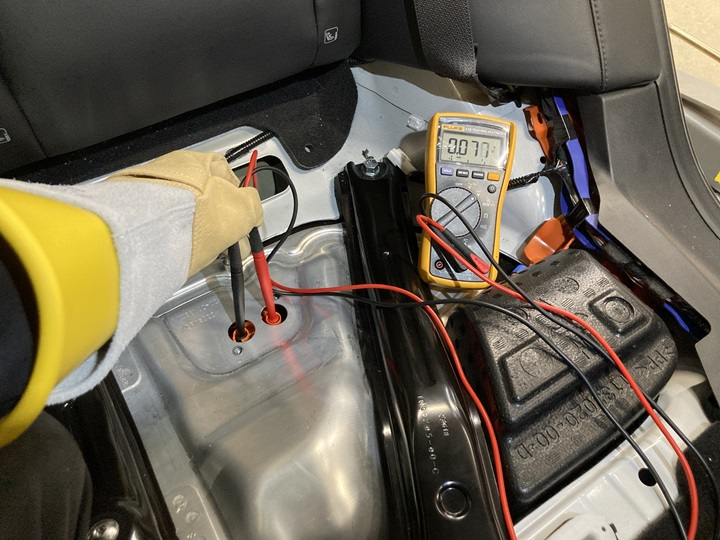

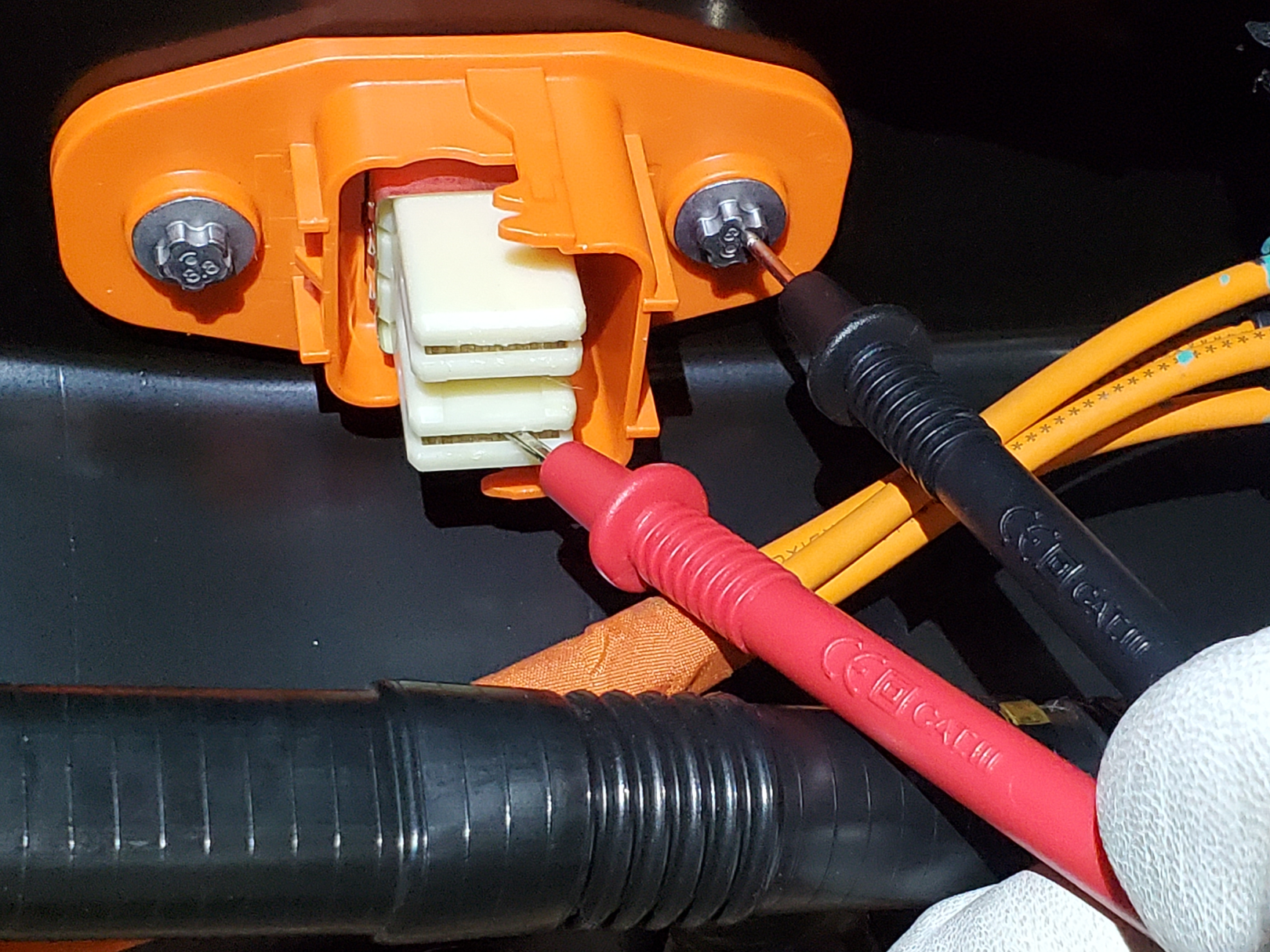

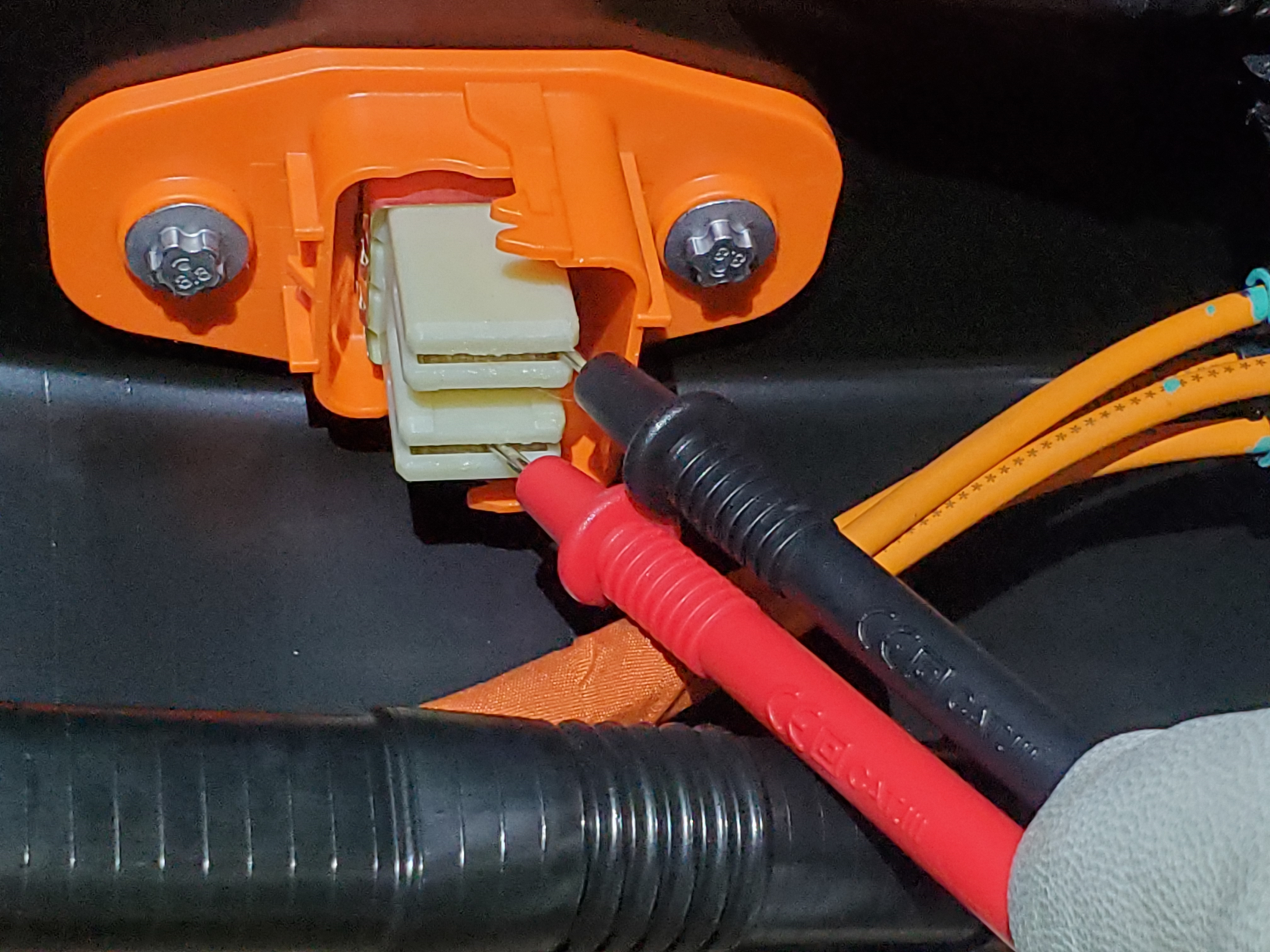

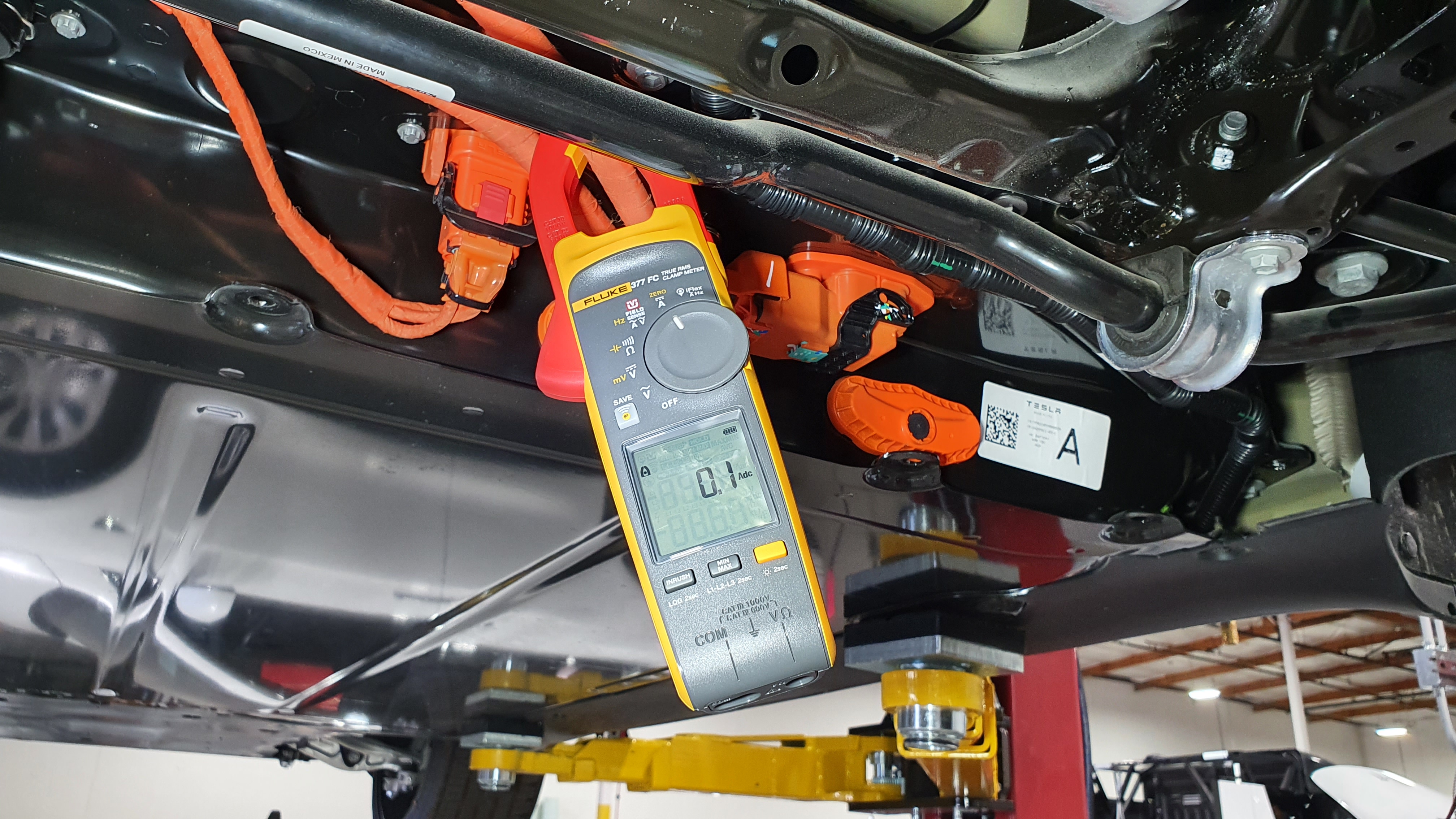

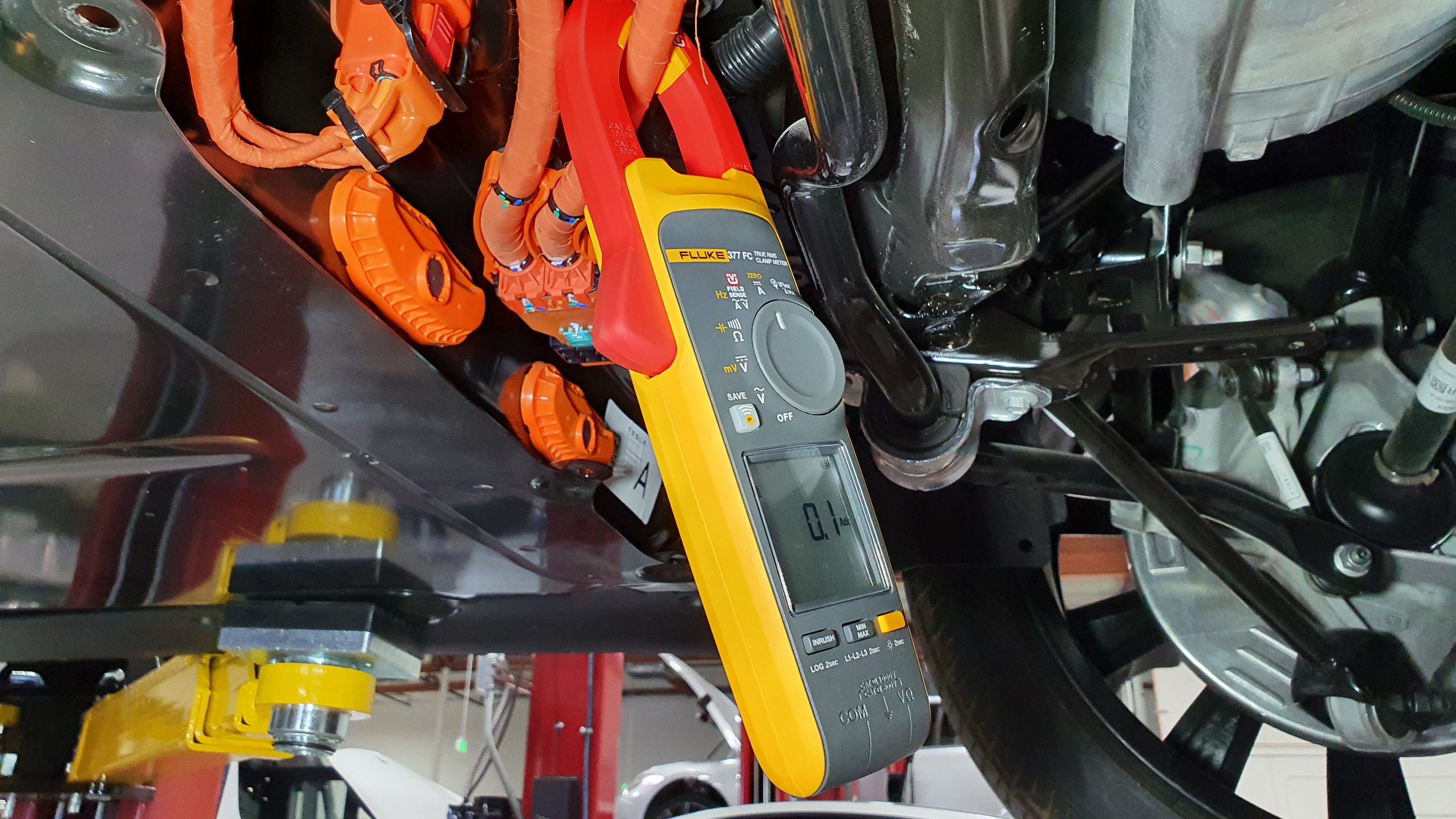

使用万用表探测电压。
警告为减少可能接触高压的风险，请按照如下顺序测量高压：
测量顺序 部件测试
B+
（左探孔）
B-
（右探孔）
接地
测得电压低于 10V
测得电压等于或高于 10V
1 高压电池正极触点开关
正极 (+) 引线
负极 (-) 引线
通过
未通过
高压电池正极触点开关可能已卡住。请参阅高压电池触点开关检查。
2 高压电池负极触点开关
正极 (+) 引线
负极 (-) 引线
通过
未通过
高压电池负极触点开关可能已卡住。请参阅高压电池触点开关检查。
3 HV
正极 (+) 引线
负极 (-) 引线
通过
未通过
检查高压电池触点开关是否卡住。请参阅高压电池触点开关检查。
提示： 推荐使用以下工具：- 电工保护手套
- 超薄测试探针 - 1130480-02-A
- Fluke 1587 - 1076921-00-A

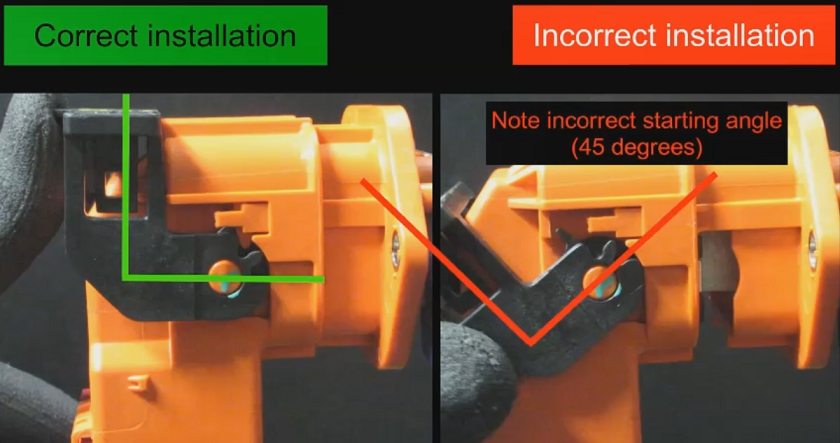

- 安装高压探针盖。请参阅盖 - 高压探针 - 高压电池（拆卸和更换）。
-
返回至相应程序，以使车辆处于电气隔离状态。
注如果确定不再会接触高压，则可脱下高压绝缘手套。
