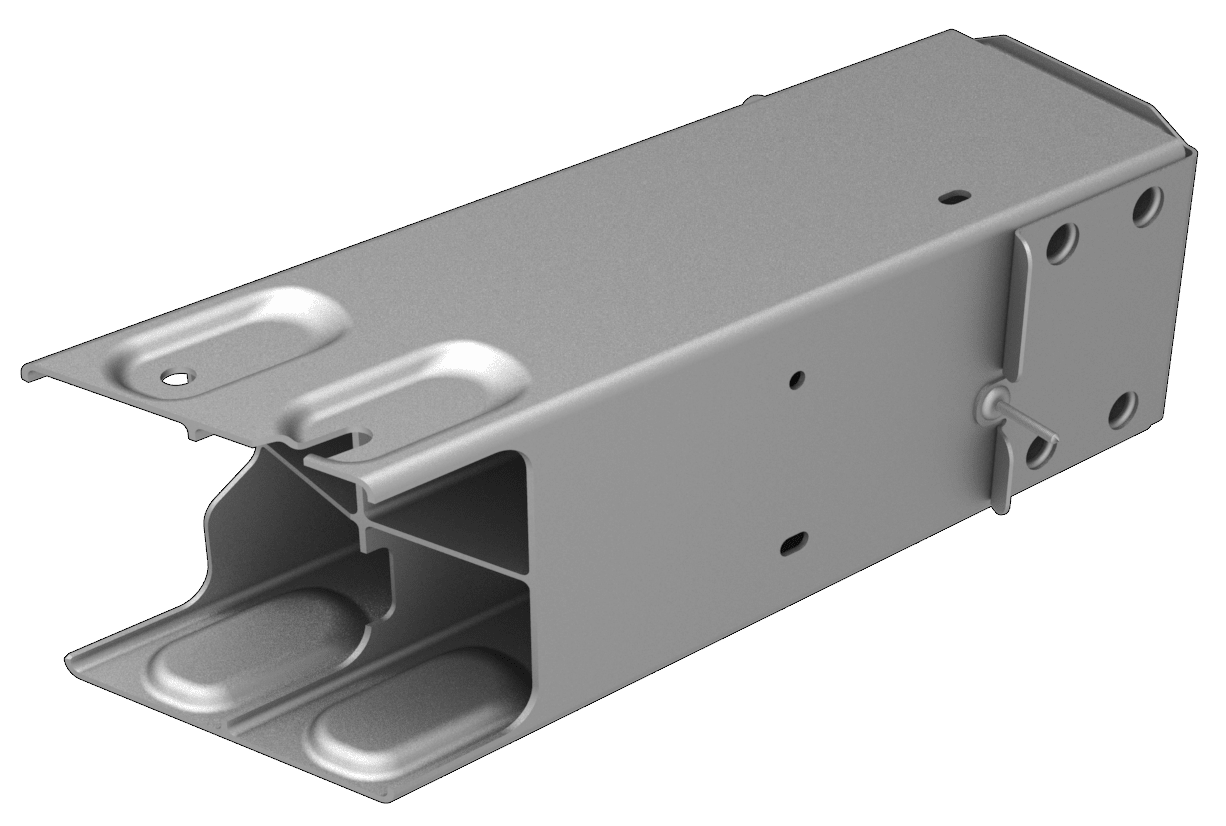

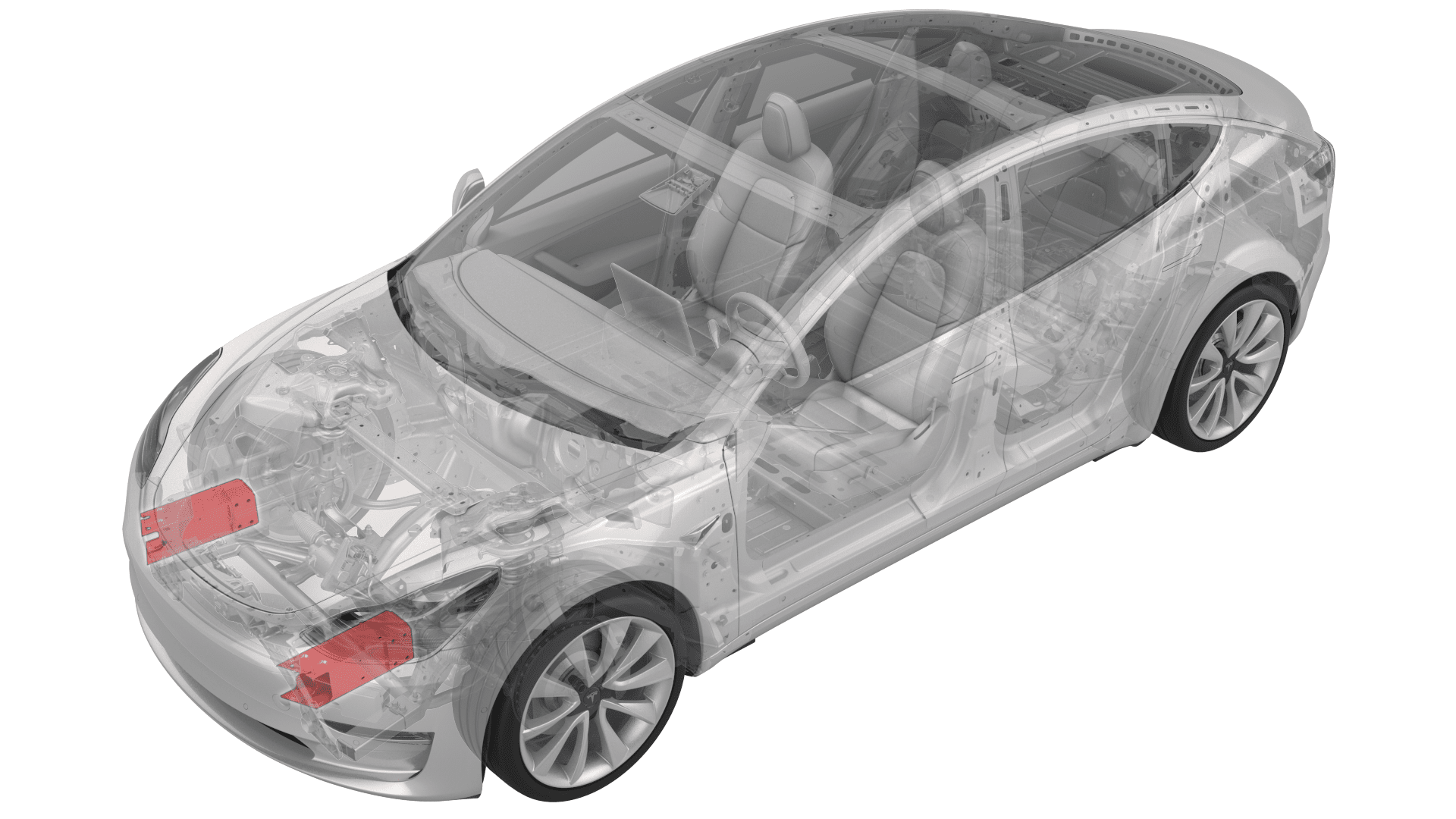

防撞罐 - 上 - 前 - LH(拆卸和更换)

校正代码 10012402 1.08 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 2 月 22 日:添加了 12V/低压电源(断开和连接)。
  • 2023 年 6 月 16 日:更新了将防撞罐固定到翼子板支架的紧固件的扭矩。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆卸驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  4. 拆卸前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  5. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  6. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  7. 拆卸前饰板总成。请参阅饰板 - 前(拆卸和安装)

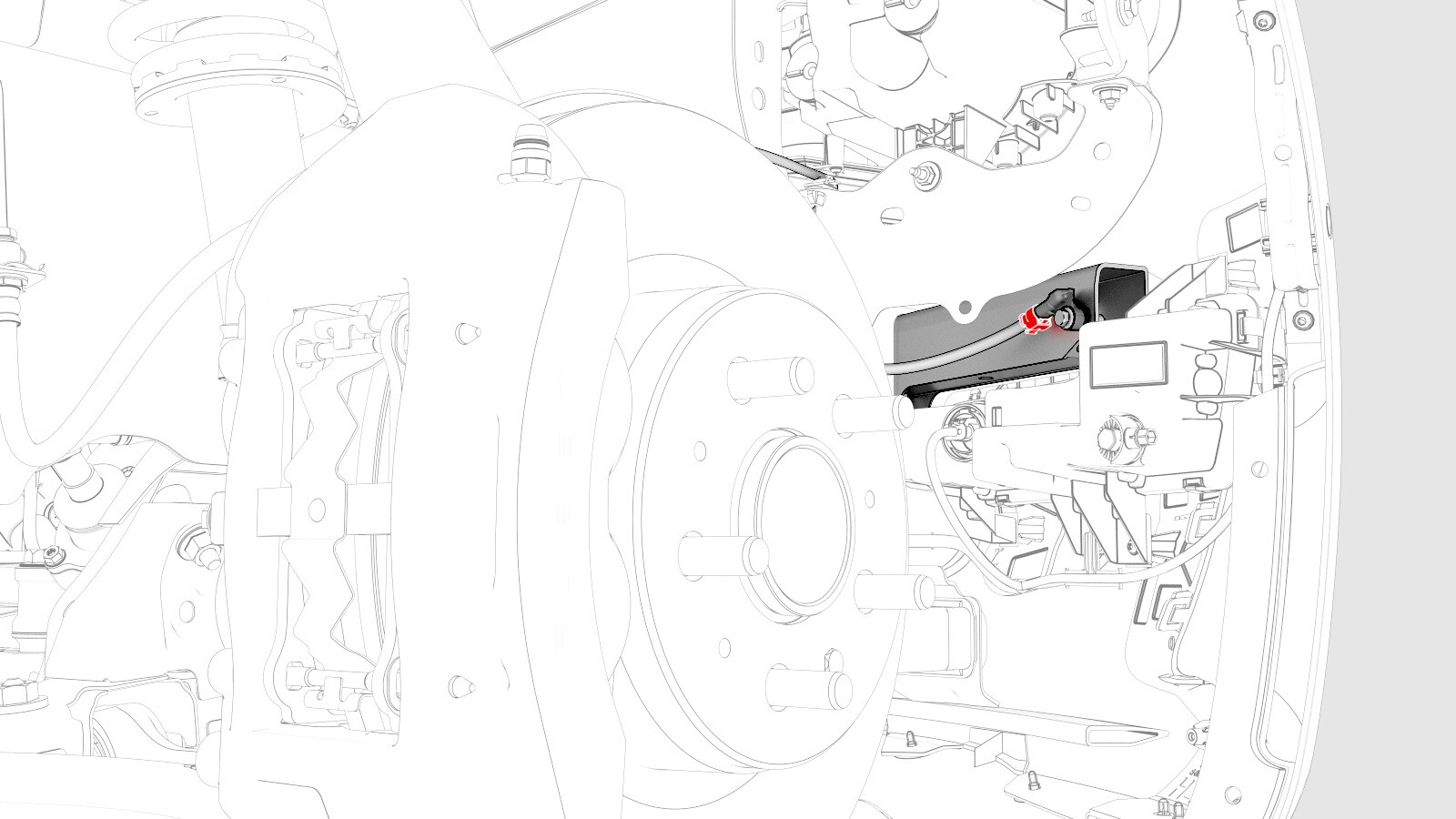

  8. 断开电气线束与 LH 前气囊传感器连接器的连接。

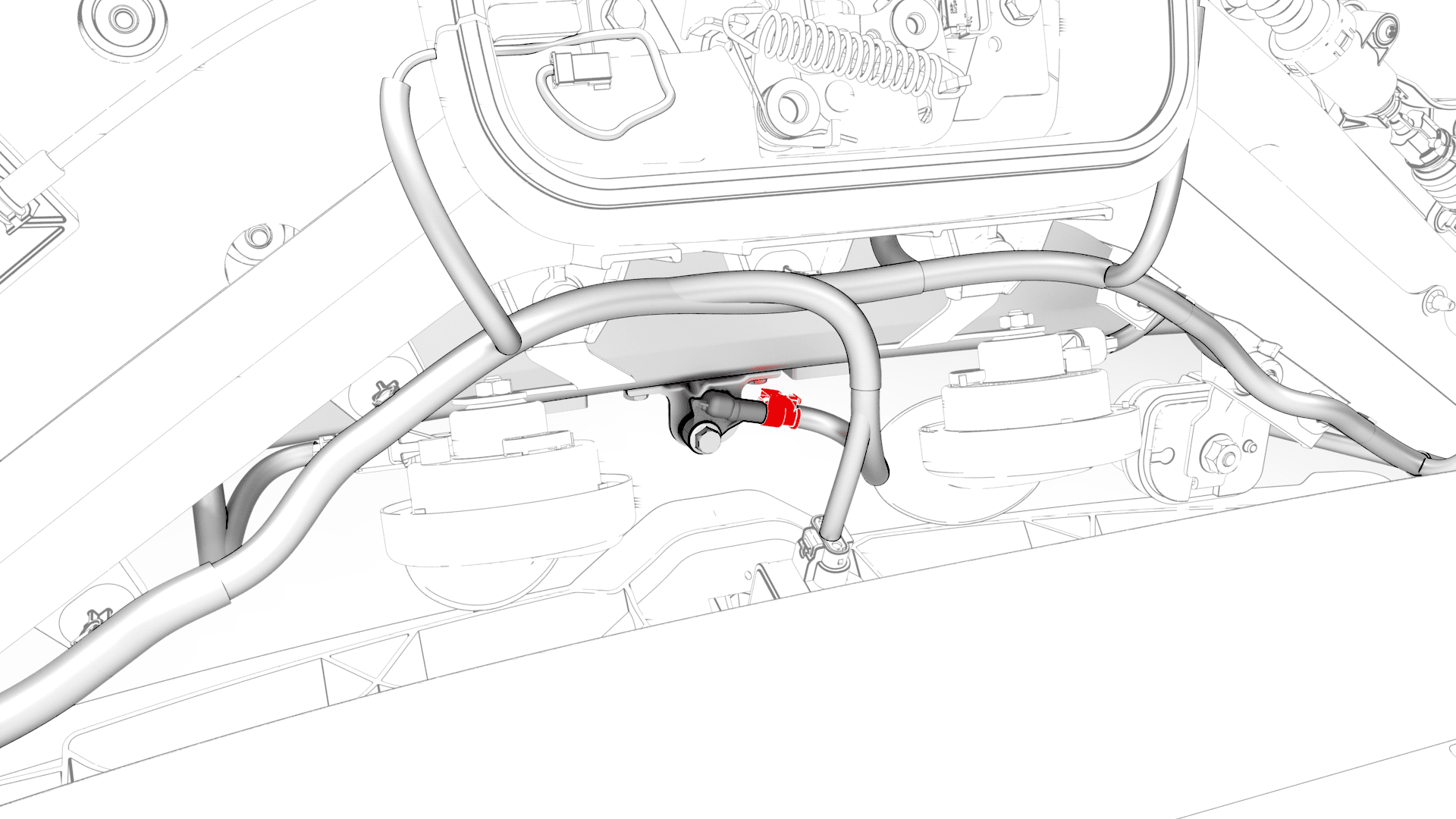

  9. 断开电气线束与中前气囊传感器连接器的连接。

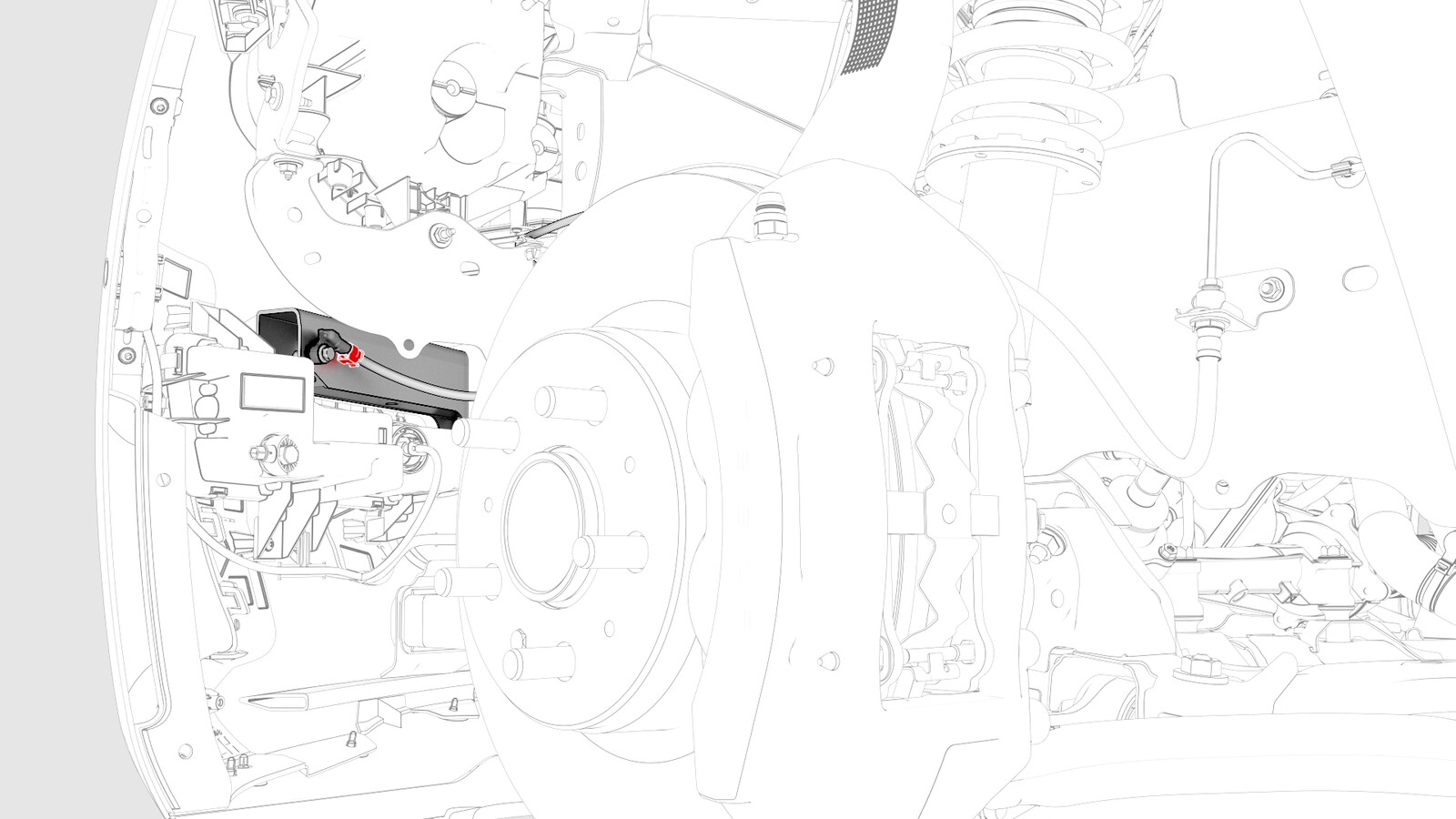

  10. 断开电气线束与右前气囊传感器连接器的连接。
  11. 拆卸将配有减能器的前保险杠固定到左右防撞罐的螺栓。
  12. 小心地从车上拆下配有能量吸收器的前保险杠。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    撬起前保险杠时,切勿损坏车身。
    Informational PurposesAn informational icon, calling your attention
    使用橡胶锤轻轻敲击前保险杠,以辅助拆卸前保险杠。
  13. 拆下将冷却风扇模块底部固定到踝部止动爪的螺栓 (x2),然后将冷却风扇模块装在前副框架上。
    Informational PurposesAn informational icon, calling your attention
    抬起冷凝器风扇模块,以便拆下螺栓。

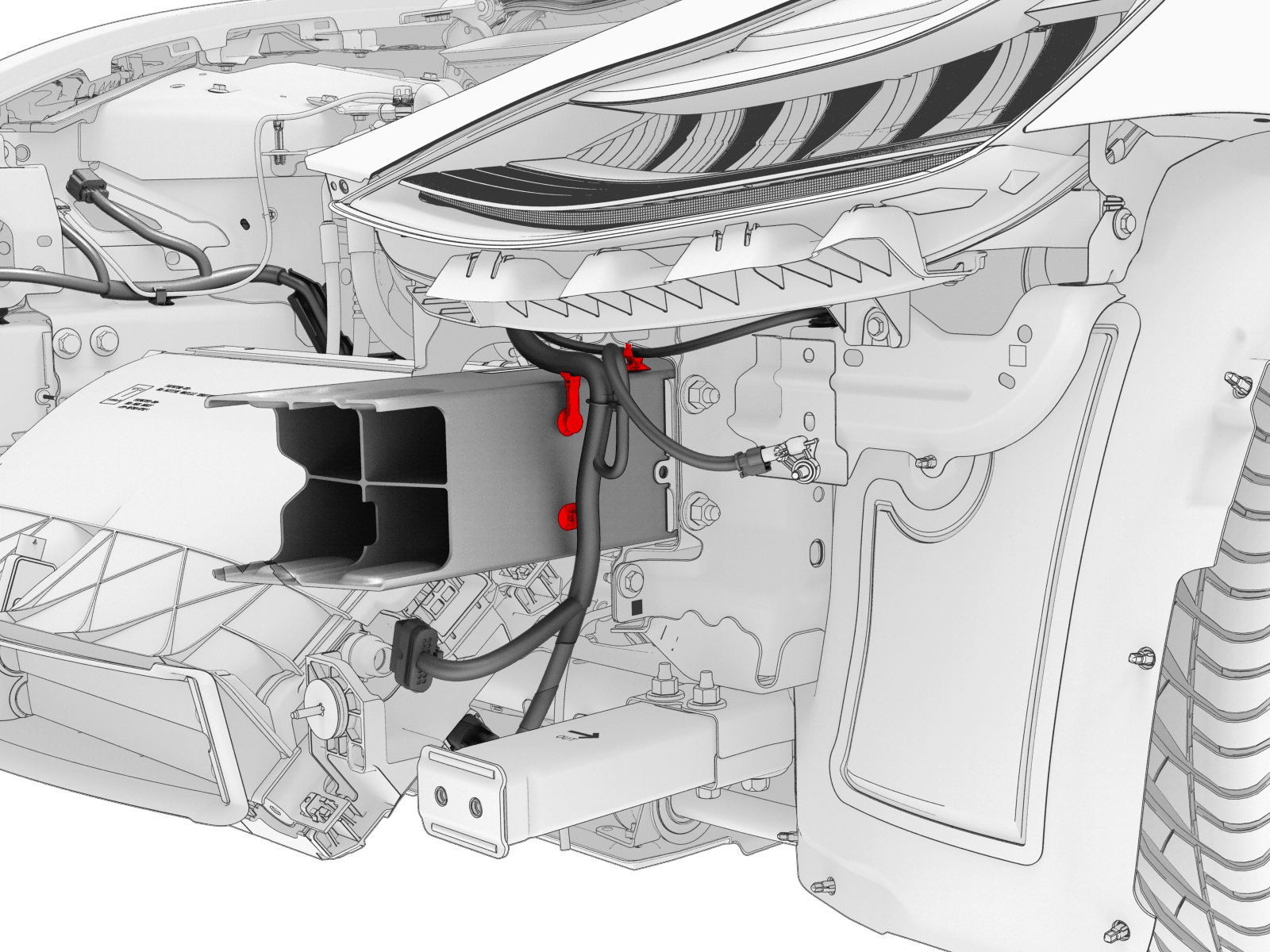

  14. 松开将电气线束固定到左前防撞罐的夹子(3 个)。

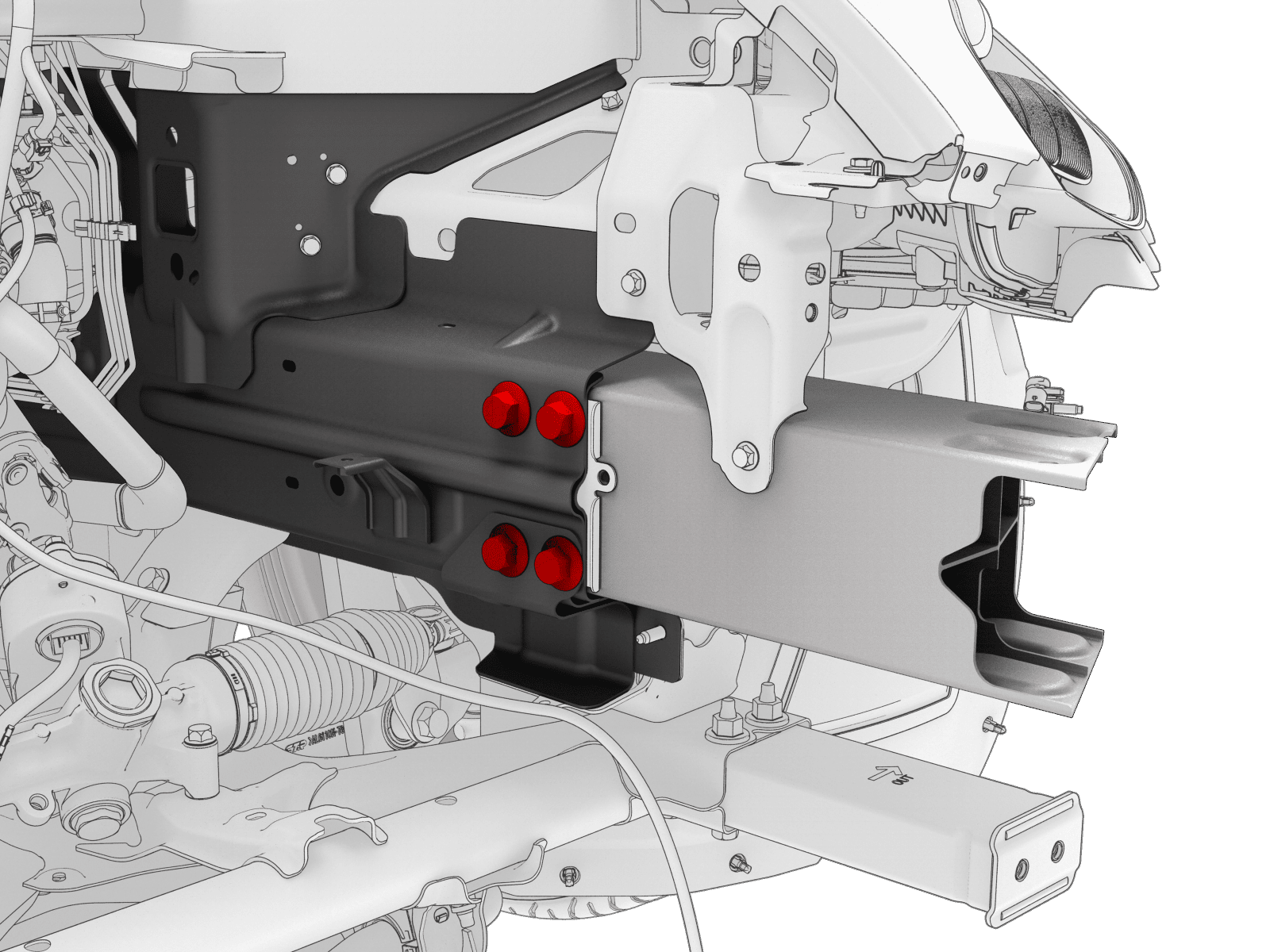

  15. 拆卸将左前防撞罐固定到左前内部纵梁的螺栓(4 个)。

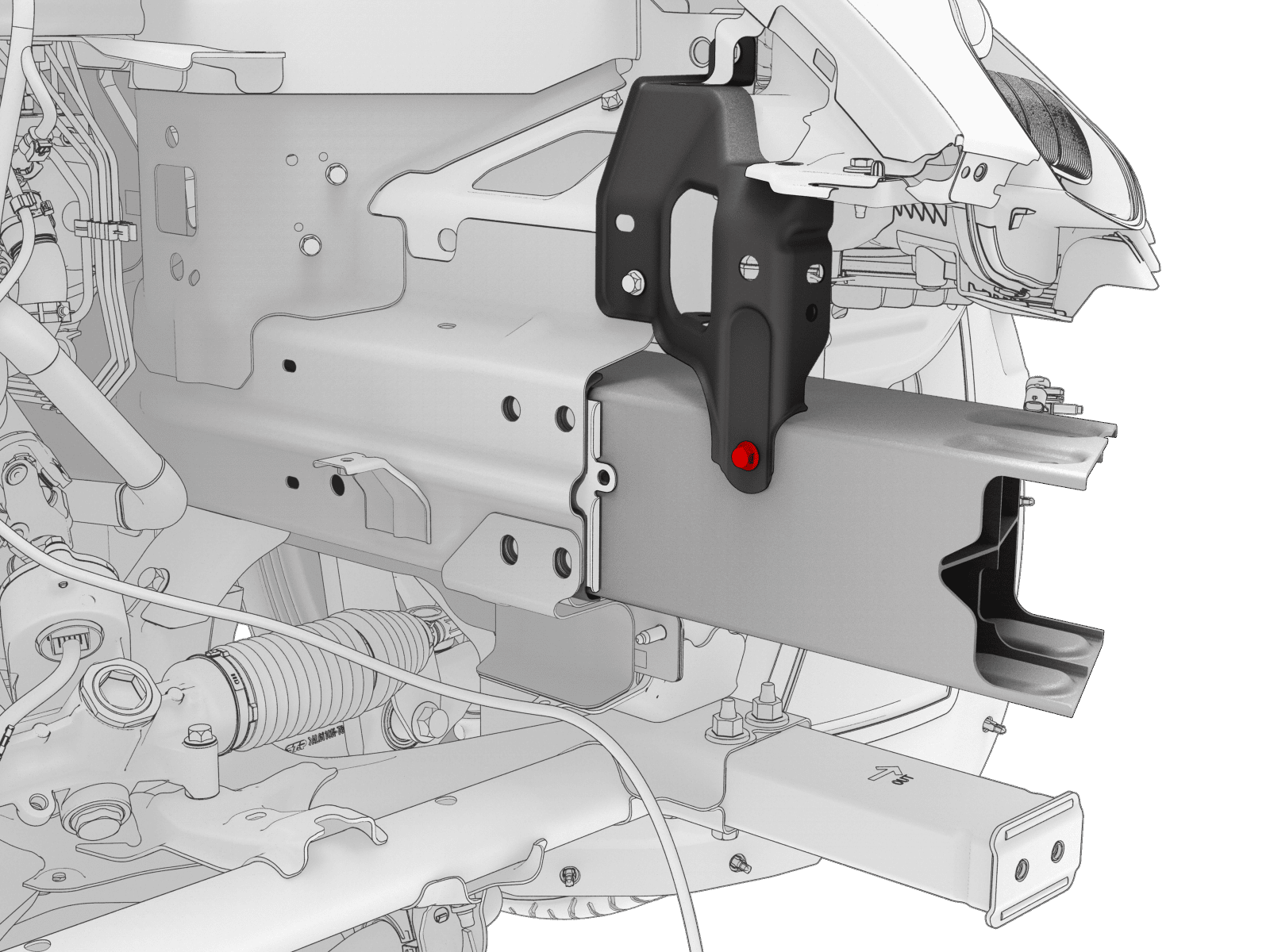

  16. 拆卸将左前翼子板支架固定到左前防撞罐的螺栓。

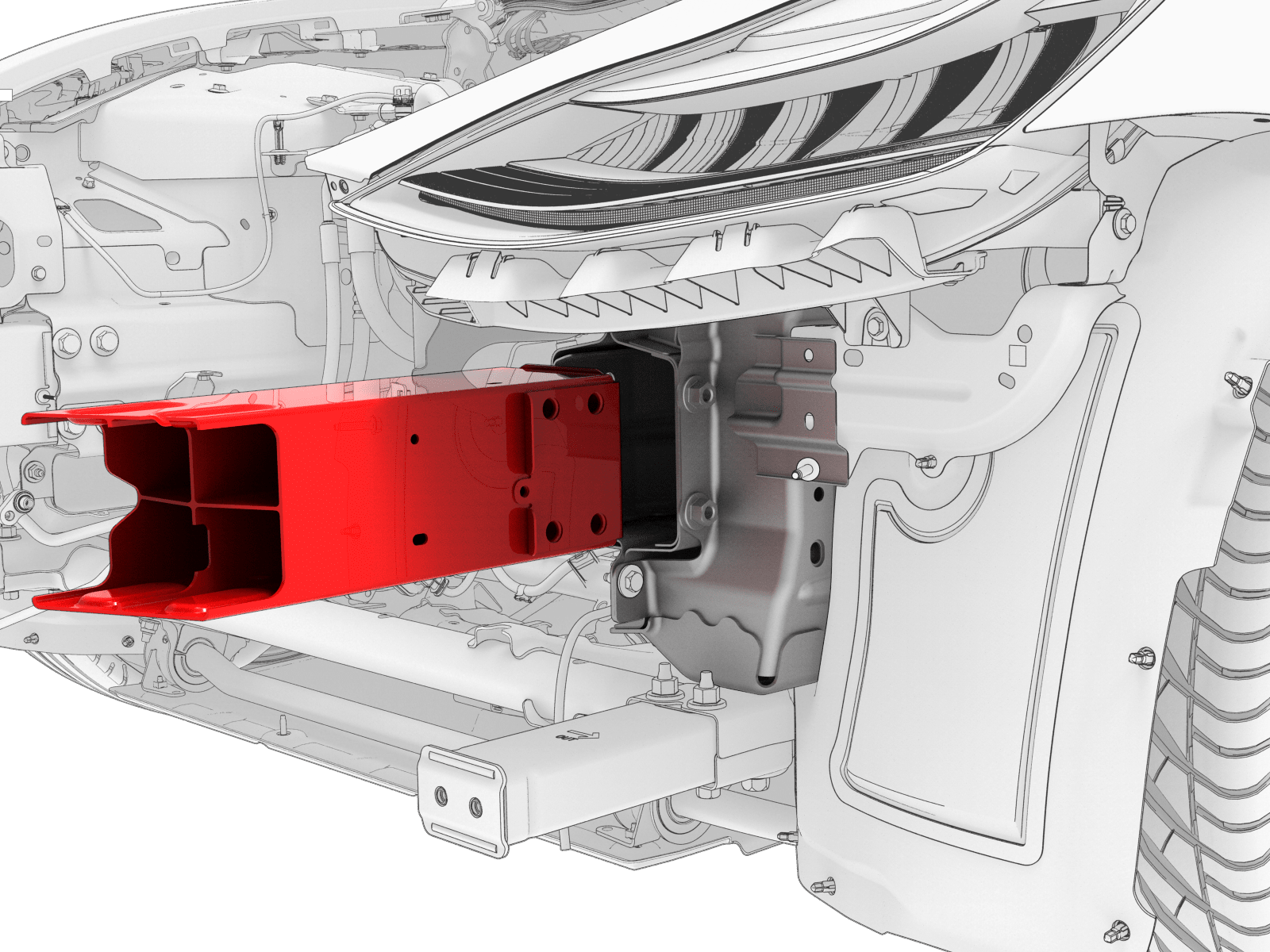

  17. 从左前内部纵梁上拆下左前防撞罐。

安装

  1. 将左前防撞罐装入左前内部纵梁。
    Informational PurposesAn informational icon, calling your attention
    使用无弹力锤轻轻敲击防撞罐,以辅助装入内部纵梁。
  2. 安装将左前翼子板支架固定到左前防撞罐的螺栓。
    30 Nm (22.1 lbs-ft)

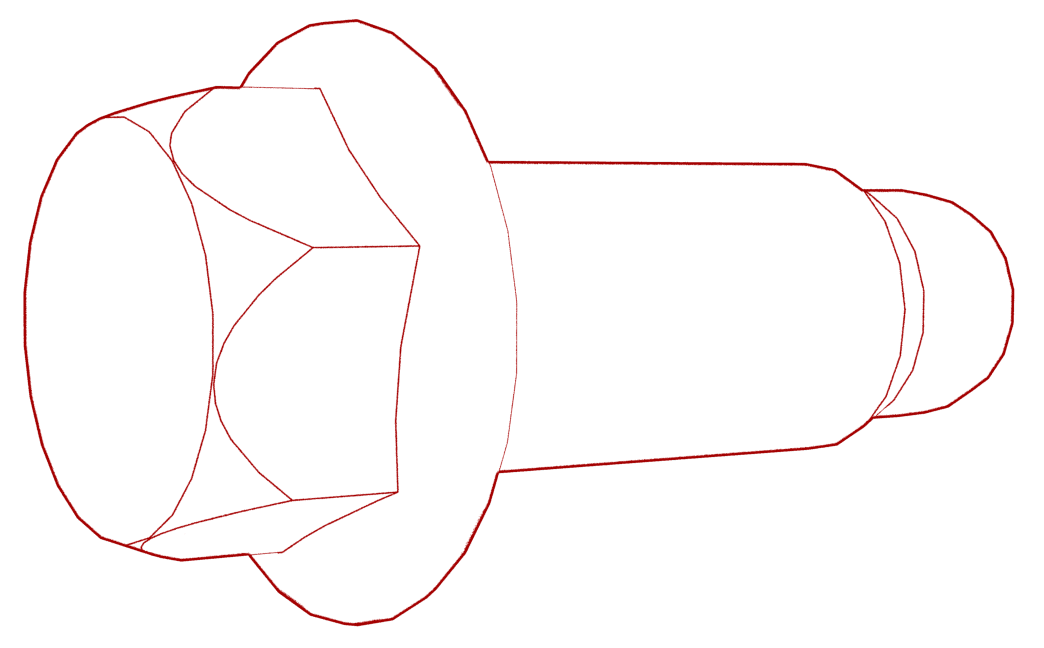

  3. 安装将左前防撞罐固定到左前内部纵梁的螺栓(4 个)。
    90 Nm (66.4 lbs-ft)
  4. 紧固将电气线束固定到左前防撞罐的夹子(3 个)。
  5. 将冷凝器风扇模块抬离前副车架,然后安装将冷凝器风扇模块底部固定到踝部止动爪的螺栓(2 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    抬起冷凝器风扇模块,以便安装螺栓。
  6. 将配有减能器的前保险杠安装到左右防撞罐,然后安装将前保险杠固定到防撞罐的螺栓(4 个)。
    75 Nm (55.3 lbs-ft)
  7. 连接电气线束与右前气囊传感器连接器。
  8. 连接电气线束与中前气囊传感器连接器。
  9. 连接电气线束与左前气囊传感器连接器。
  10. 安装前饰板总成。请参阅 饰板 - 前(拆卸和安装)
  11. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  12. 重新连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  13. 安装前备箱盖闩锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  14. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  15. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  16. 将车辆驶离举升机。
