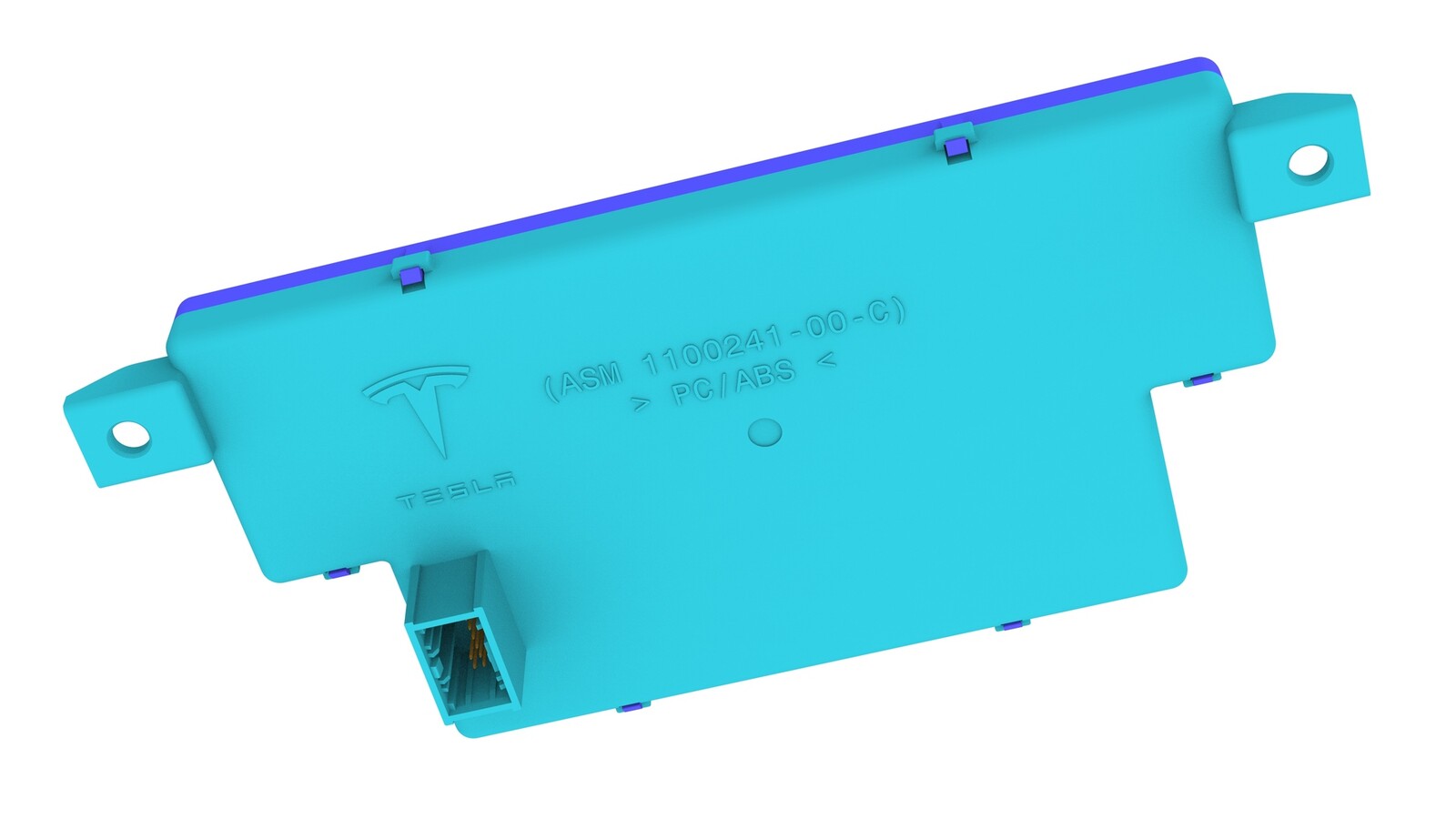

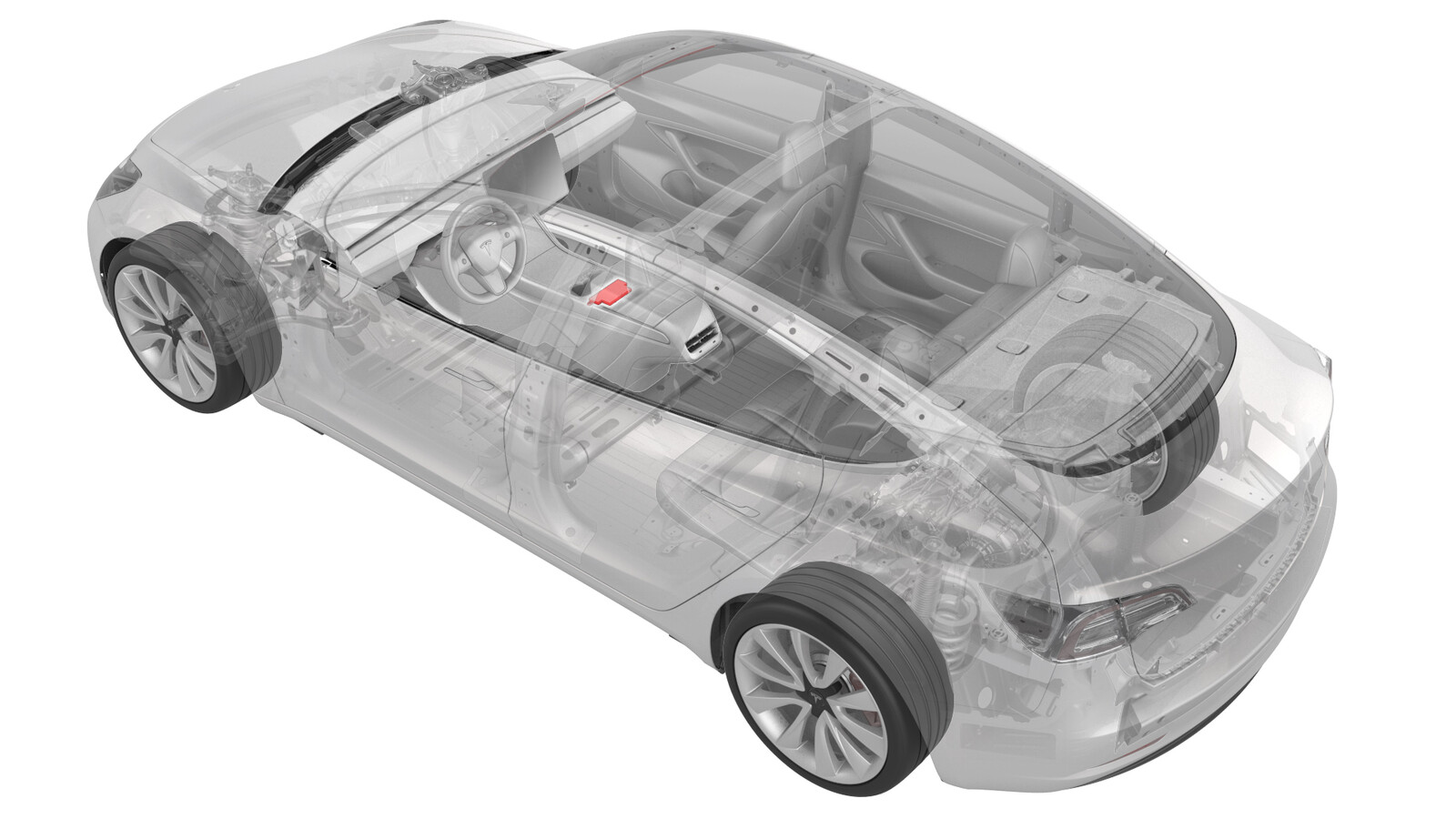

模块 - 车身控制器 - 安全（第二代）（拆卸和更换）

校正代码 17454012 0.42 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-03-10: 更新了更换后例行程序。
  • 2024 年 1 月 17 日：为运行特定版本固件的车辆，添加了 ODIN 例行程序这一步骤。
  • 2023 年 11 月 20 日：更新了安全控制器配置步骤。
  • 2023 年 10 月 24 日：更新了更换后 Toolbox 例行程序。
  • 2023 年 7 月 21 日：添加了 Toolbox 安全相关操作的注意事项。
注
Some of the Toolbox Actions within this procedure are related to vehicle security and can only be performed by Tesla employees or third parties authorized to perform security-related Toolbox Actions. To learn more, see the Service Subscription FAQs available in the user account dropdown menu.

扭矩规格

表 1. 扭矩规格： 模块 - 车身控制器 - 安全（第二代）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注

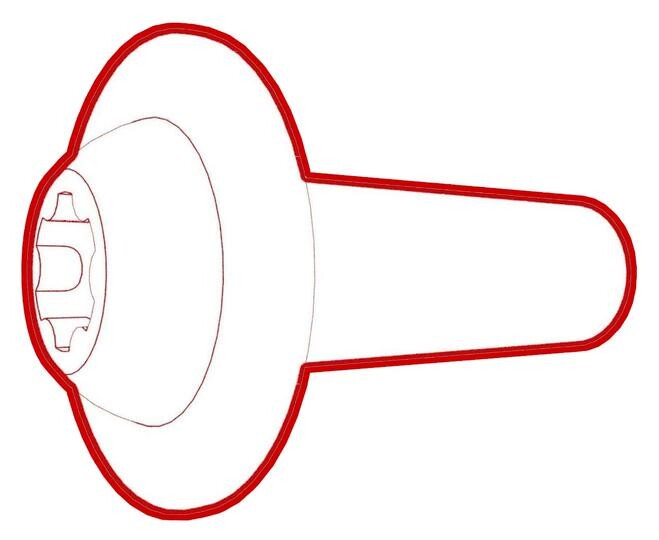

将车身安全控制器模块固定到杯托饰板的螺钉（2 个）
1.6 Nm (1.2 lbs-ft)
  • 梅花 T20 套筒
重复使用
将中控台亮条固定到中控台总成的螺钉（14 个） 重复使用

拆卸

  1. 将驾驶位和副驾位座椅移至最后最低位置。
  2. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  3. 打开中控台扶手。
  4. 在中控台两侧，使用饰板工具松开将中控台饰板固定到中控台的后侧卡子。
    警告
    此时请勿尝试拆下中控台饰板；中控台饰板前侧仍固定在中控台上。

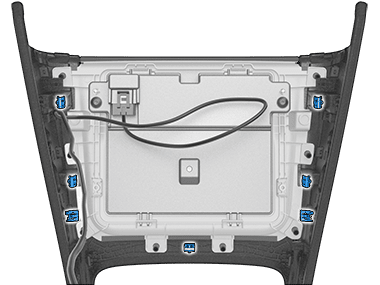

  5. 松开将中控台饰板前部固定到中控台的卡子（6 个）。
  6. 向上移动中控台饰板，然后断开无线手机充电器电气连接器。

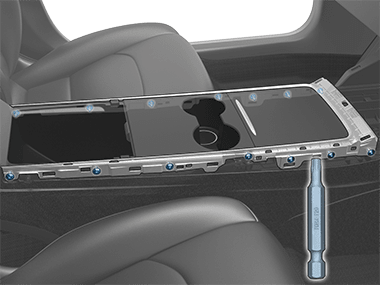

  7. 拆下将支架固定到中控台的螺钉（14 个），然后使用塑料饰板工具将支架从中控台上拆下。
    1.6 Nm (1.2 lbs-ft)
    提示
    推荐使用以下工具

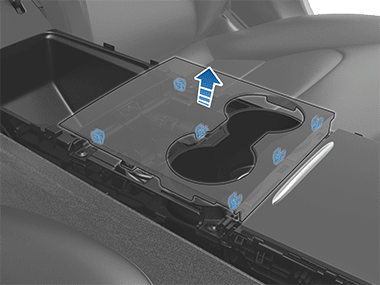

  8. 小心抬起杯托饰板，以松开将其固定到中控台的卡子。
    警告
    此时请勿尝试拆下杯托饰板。车身安全控制器模块电气连接器仍处于连接状态。

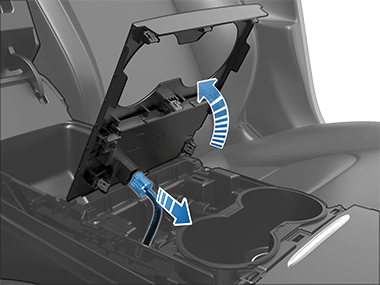

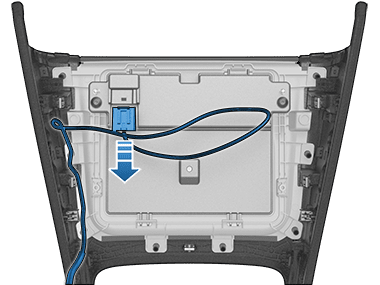

  9. 将电气连接器从车身安全控制器模块上断开，然后将杯托饰板从中控台上拆下。

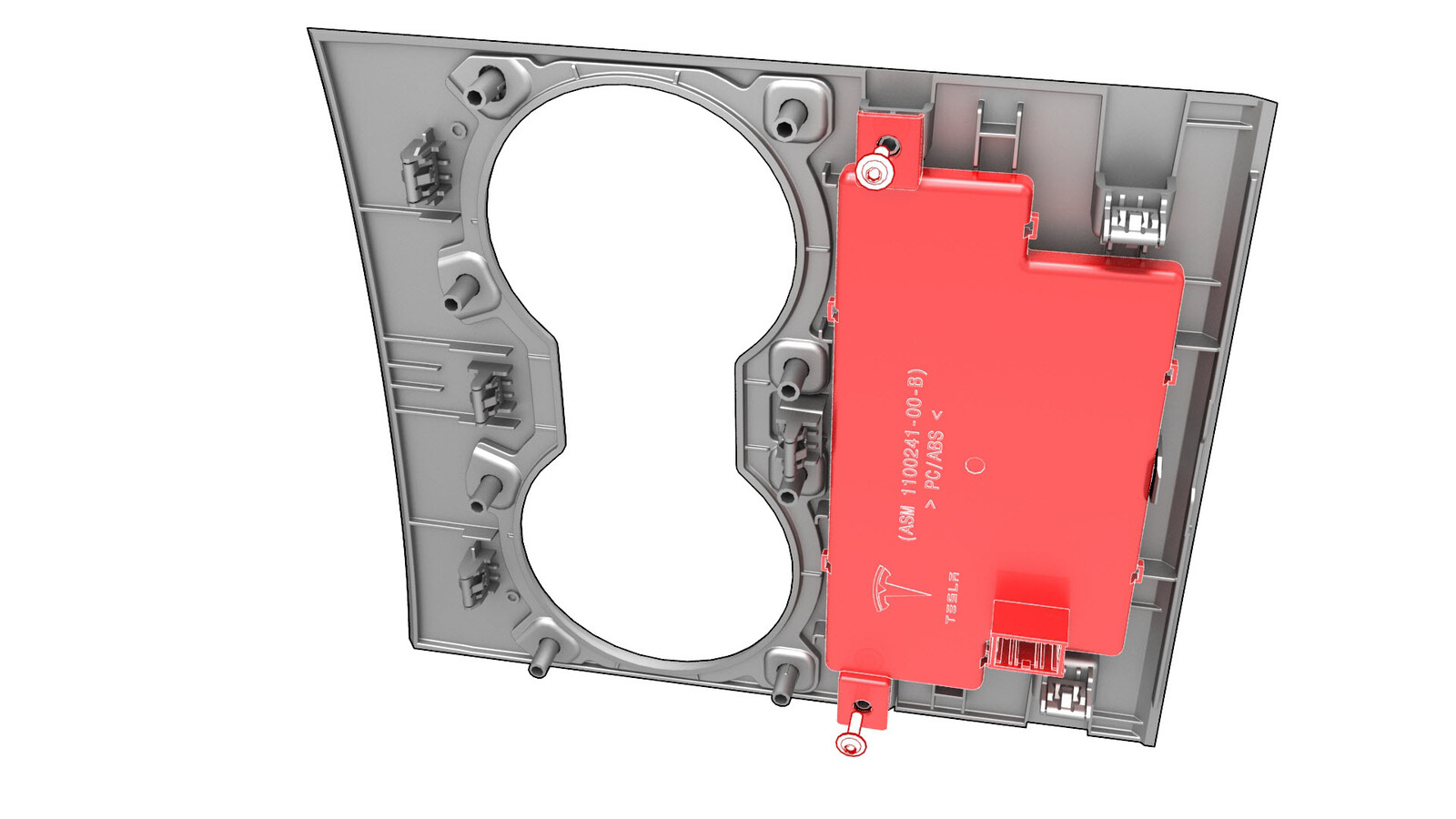

  10. 拆下将车身安全控制器模块固定到杯托饰板的螺钉（2 个），然后将车身安全控制器模块从饰板上拆下。
    1.6 Nm (1.2 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • Wiha TorqueVario-S 0.80Nm - 2.0Nm

安装

安装程序与拆卸程序相反，以下各项除外：

  1. Reinstall the vehicle firmware. See 软件重新安装 - 触摸屏.
  2. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCSEC_X_POST-REPLACEMENT-PROCEDUREvia Service Mode:Low Voltage ➜ Keys ➜ VCSEC Post Replacementvia Service Mode Plus:low-voltage ➜ VCSEC Post Replacement ➜ VCSEC Post Replacement Procedurevia Toolbox:(link)
  3. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCSEC_C_PAIR-NFC-CARD-V2via Service Mode:Low Voltage ➜ Keys ➜ Pair Keyvia Toolbox:(link)
  4. 将近场通信 (NFC) 卡放置在中控台上的 NFC 读卡器上。
  5. 输入要与车辆配对的钥匙数量，点击Run Network，然后等待例行程序完成。
  6. 检查已配置近场通信 (NFC) 钥匙是否工作。
  7. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  8. 关闭前备箱盖。
  9. 将驾驶位和副驾位座椅移至最前端。
  10. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  11. 将驾驶位和副驾位座椅移回原位。
  12. 通知客户，新的车身安全控制器将无法识别任何以前配对的手机钥匙。如果客户曾使用过手机钥匙功能，则必须删除原手机钥匙，然后与车辆重新配对。有关说明，请参阅“车主手册”和 DIY 网页。
