车窗升降器 - 后 - LH（拆卸和更换）

校正代码 11502202 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1054712-00-A Rivnut Install Kit, for NA
  • 1054712-01-A Rivnut Install Kit, for EMEA

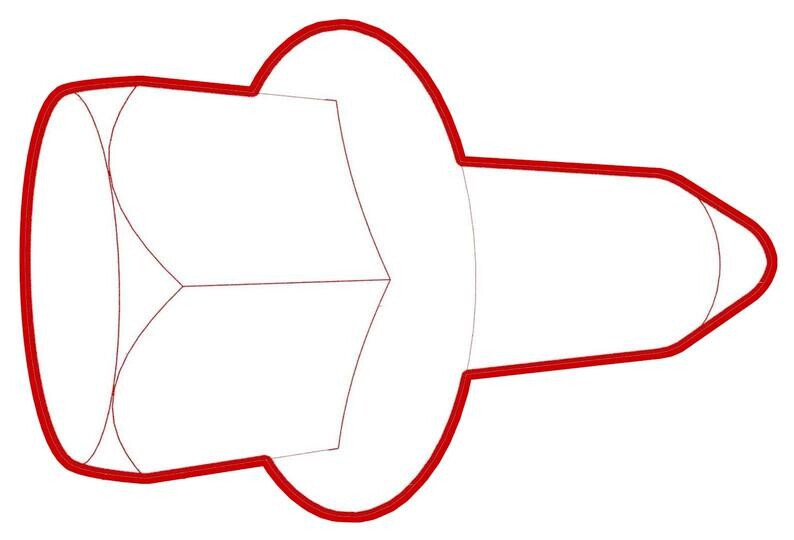

  • 1004296-00-A Service rivnut
  • 1015888-00-C Service bolt
警告
侧安全气囊是否展开取决于后车门传感器能否检测到侧面气压冲击。确保后门板上没有未遮盖的孔洞。此外，在维修或检查后车门及其组件时，务必重新安装插头或粘贴胶带。

拆卸

  1. 拆下 LH 后车门玻璃。请参阅玻璃 - 车门 - 左侧 - 后（拆卸和更换）。

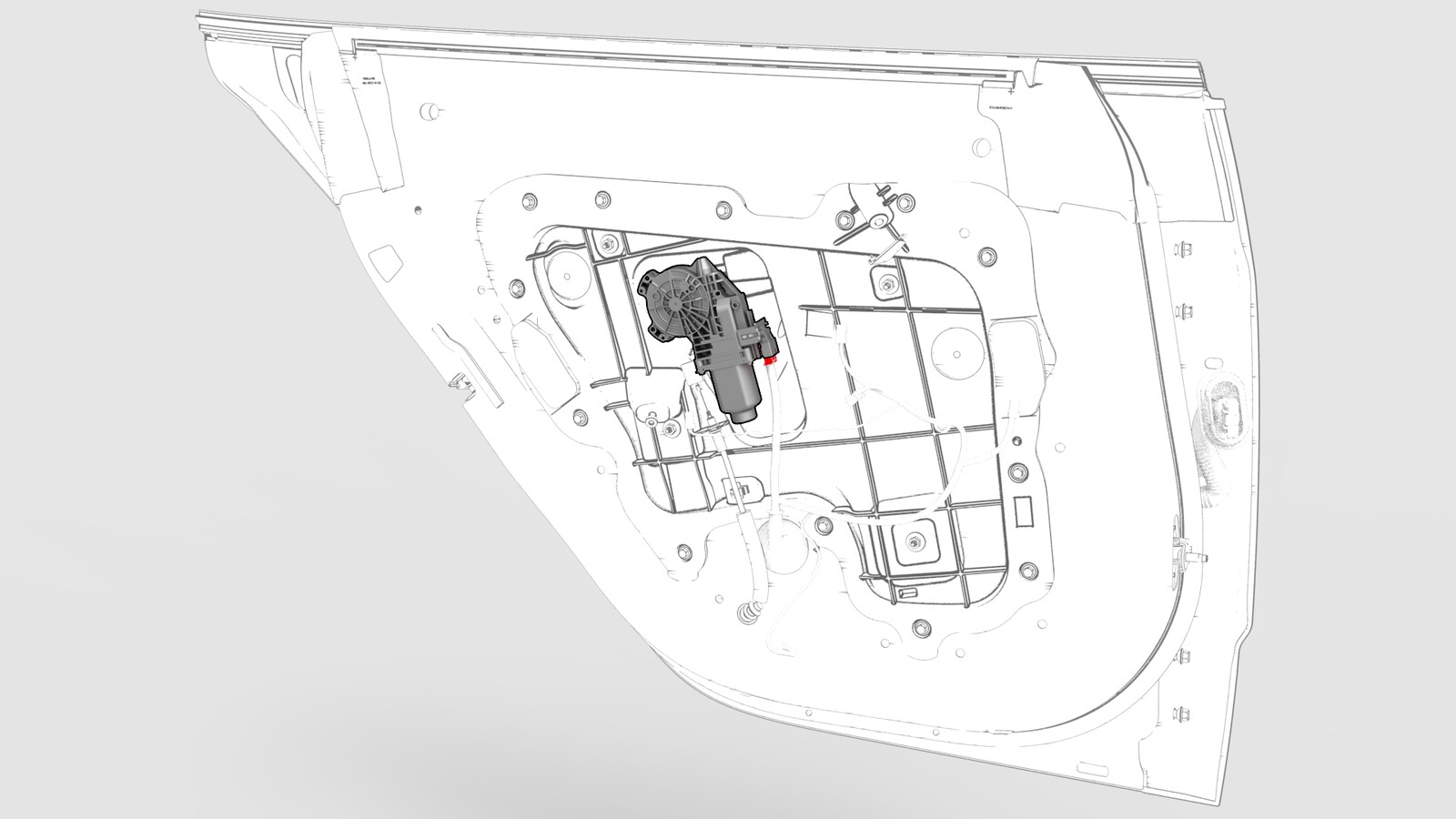

  2. 断开 LH 后车窗电机/升降器总成上的电气线束。
  3. 松开将闩锁手动释放缆索固定到左后车窗电机/升降器总成的卡子（2 个）。

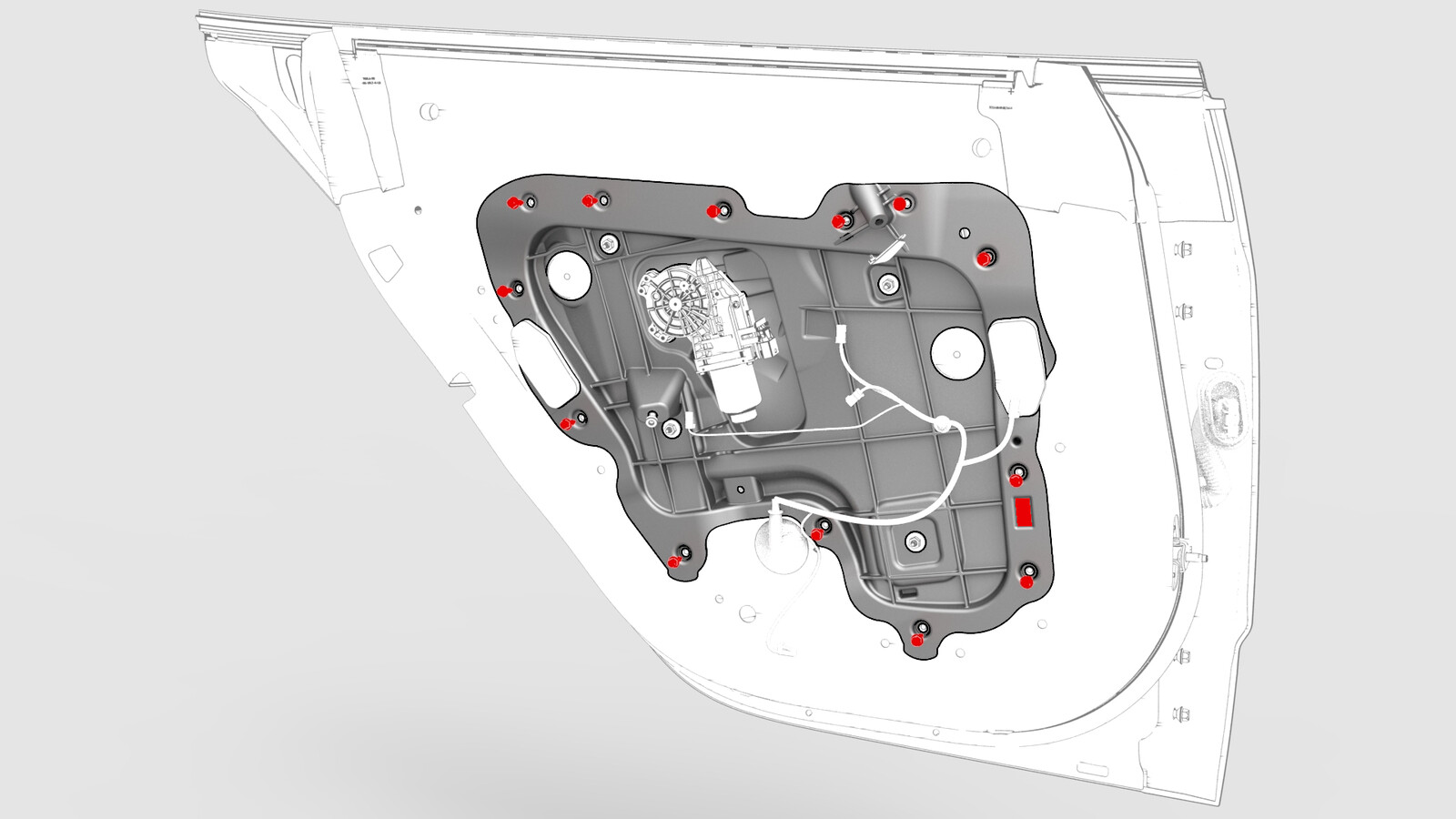

  4. 拆下螺钉 (x13)，松开将 LH 后车窗电机/升降器总成固定到 LH 后车门的金属夹，然后从车门上拆下总成。
    警告
    切勿拧松或拆下将升降器臂固定到封闭板总成的螺母（4 个）。

安装

  1. 检查 LH 后车窗电机/升降器总成的安装孔状况。
    注
    在任何安装孔螺纹磨损的地方安装螺纹铆钉。使用 7.5 毫米钻头钻孔，以备安装螺纹铆钉。
  2. 将 LH 后车窗电机/升降器总成安装到 LH 后车门上，用手安装螺钉 (x13)，并紧固将总成固定到车门的金属夹，然后拧紧螺钉。
    4 Nm (2.9 lbs-ft)
  3. 紧固将闩锁手动释放缆索固定到左后车窗电机/升降器总成的卡子（2 个）。
  4. 将电气线束连接到 LH 后车窗电机/升降器总成。
  5. 安装 LH 后车门玻璃。请参阅玻璃 - 车门 - 左侧 - 后（拆卸和更换）。
  6. 重新校准 LH 后车窗升降器。请参阅 车窗升降器（重新校准）。
