悬架 - 前部（检查扭矩）

校正代码 31019000 0.48 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

程序

  1. 拆下 LH 和 RH 前车轮。请参阅 轮毂（拆卸和安装）。
  2. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  3. 拆下将裙板固定到前平衡杆支架的夹子 (x2)。
  4. 检查将前平衡杆固定到前副车架的螺母，确认其扭矩，然后用油性记号笔标记这些螺母。

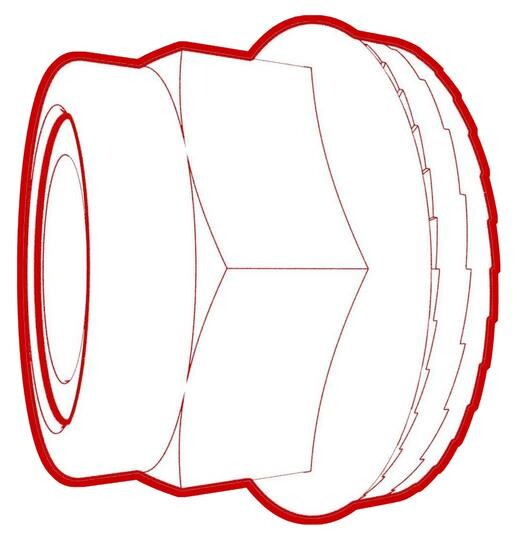

    35 Nm (25.8 lbs-ft)

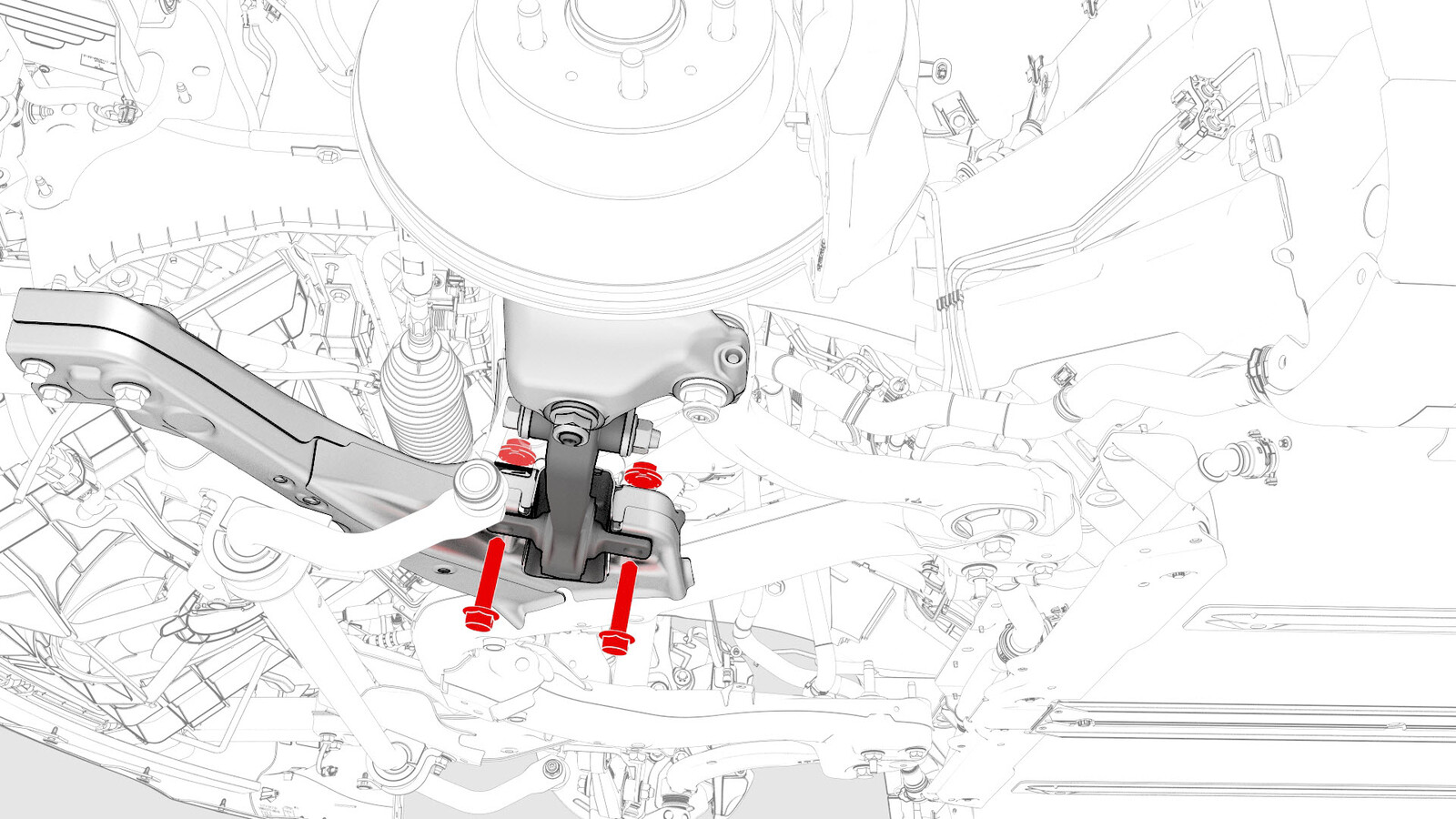

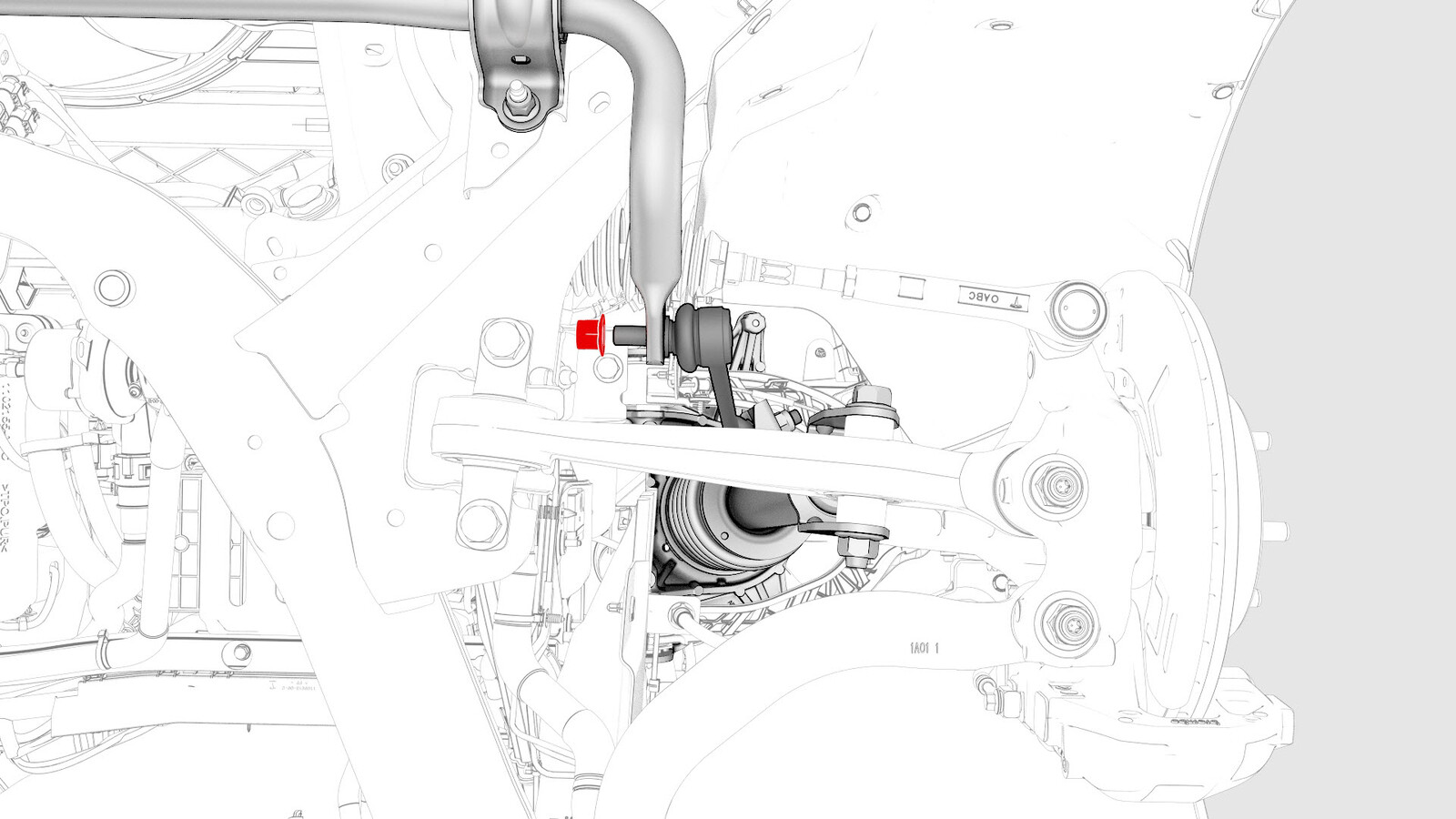

  5. 检查将 LH 前平衡杆连杆固定到 LH 前弹簧和减震器总成的螺母的扭矩，然后用油性记号笔标记此螺母。

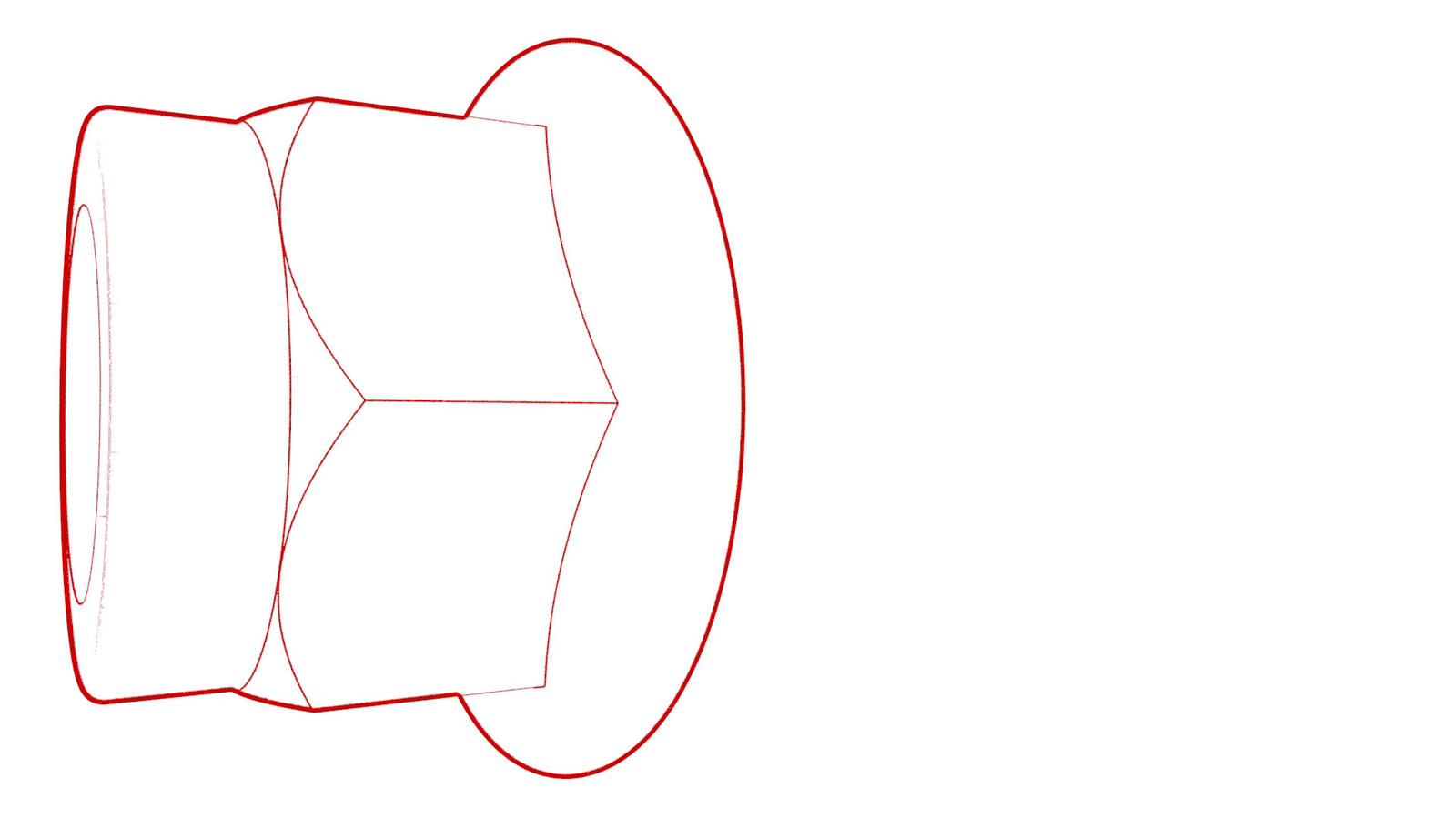

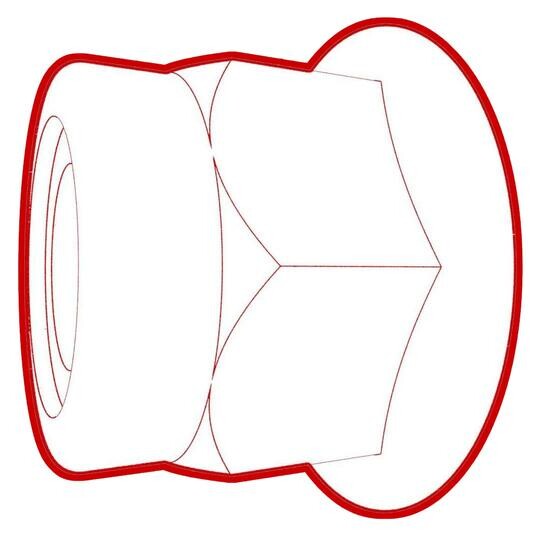

    98 Nm (72.3 lbs-ft)

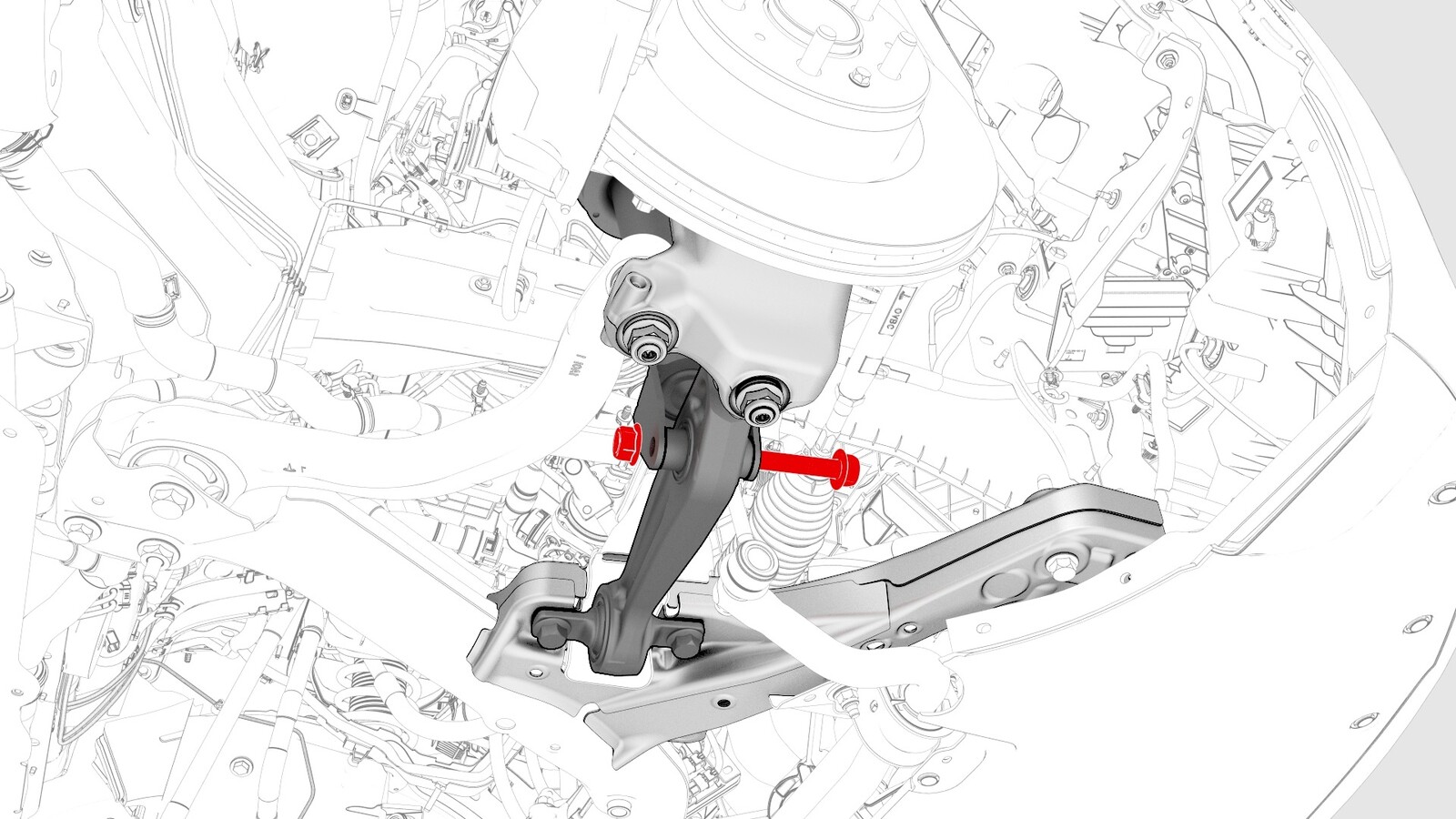

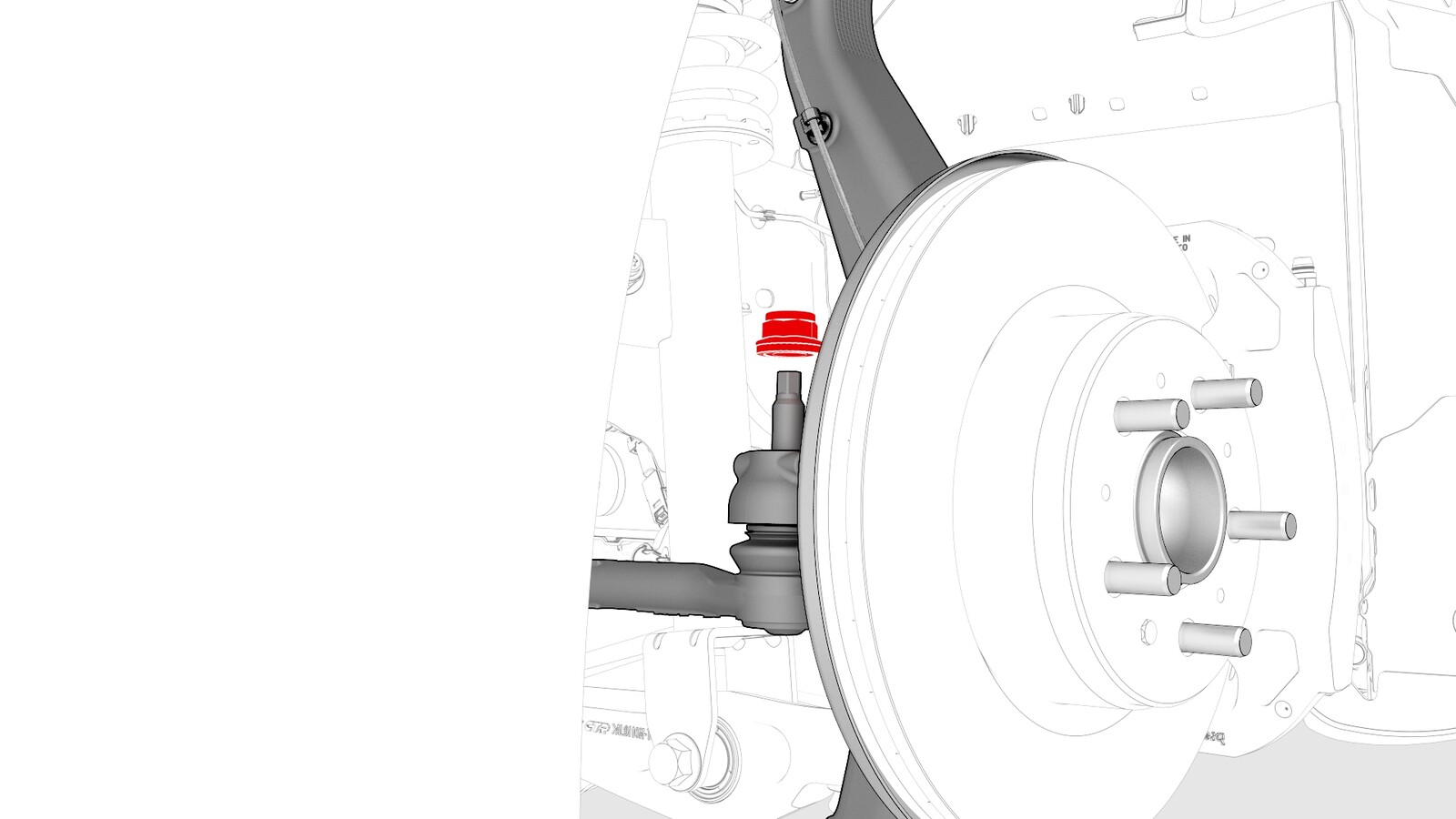

  6. 检查将 LH 横拉杆球头固定到 LH 转向节的螺母的扭矩，然后用油性记号笔标记此螺母。

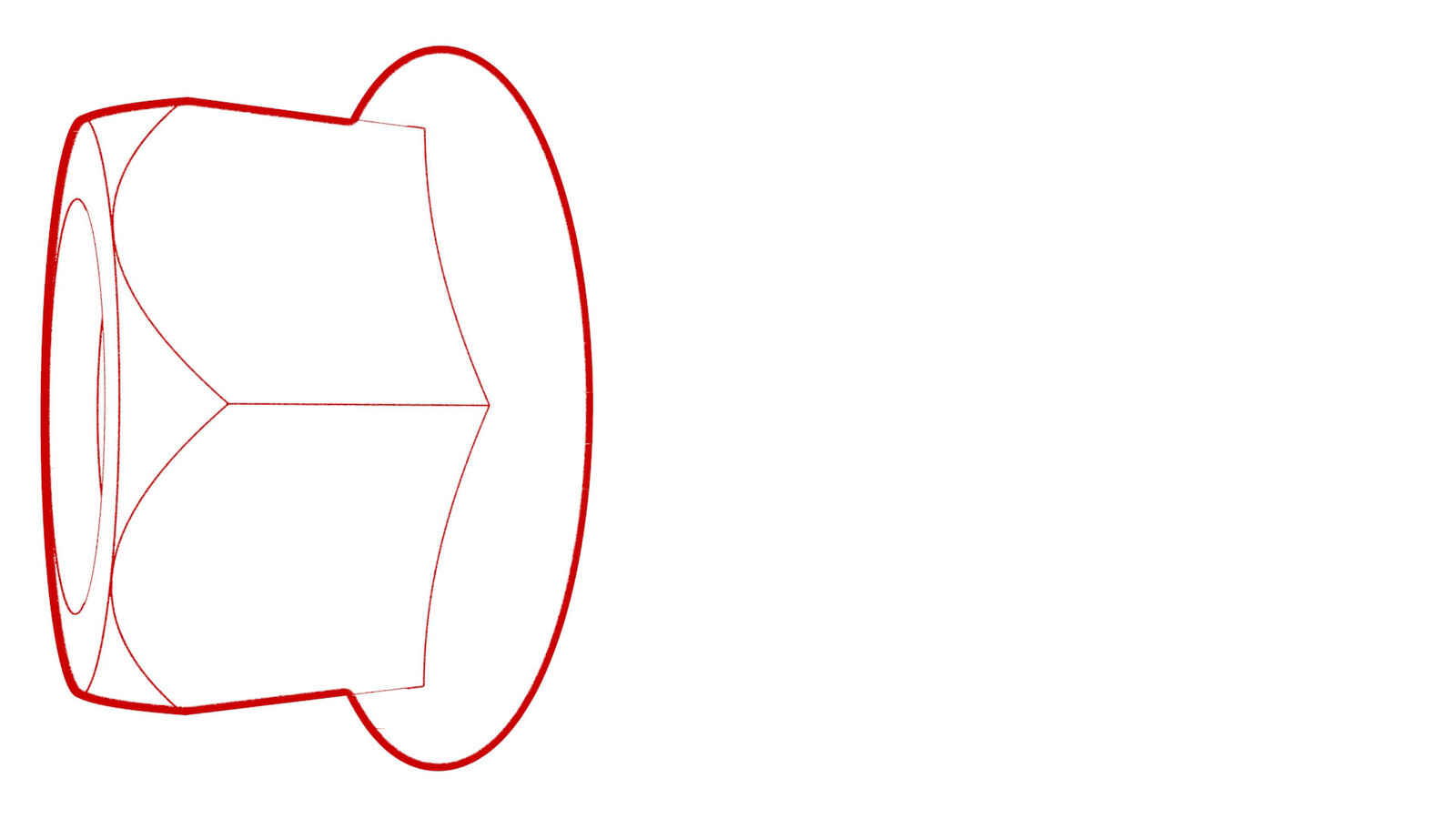

    180 Nm (132.7 lbs-ft)

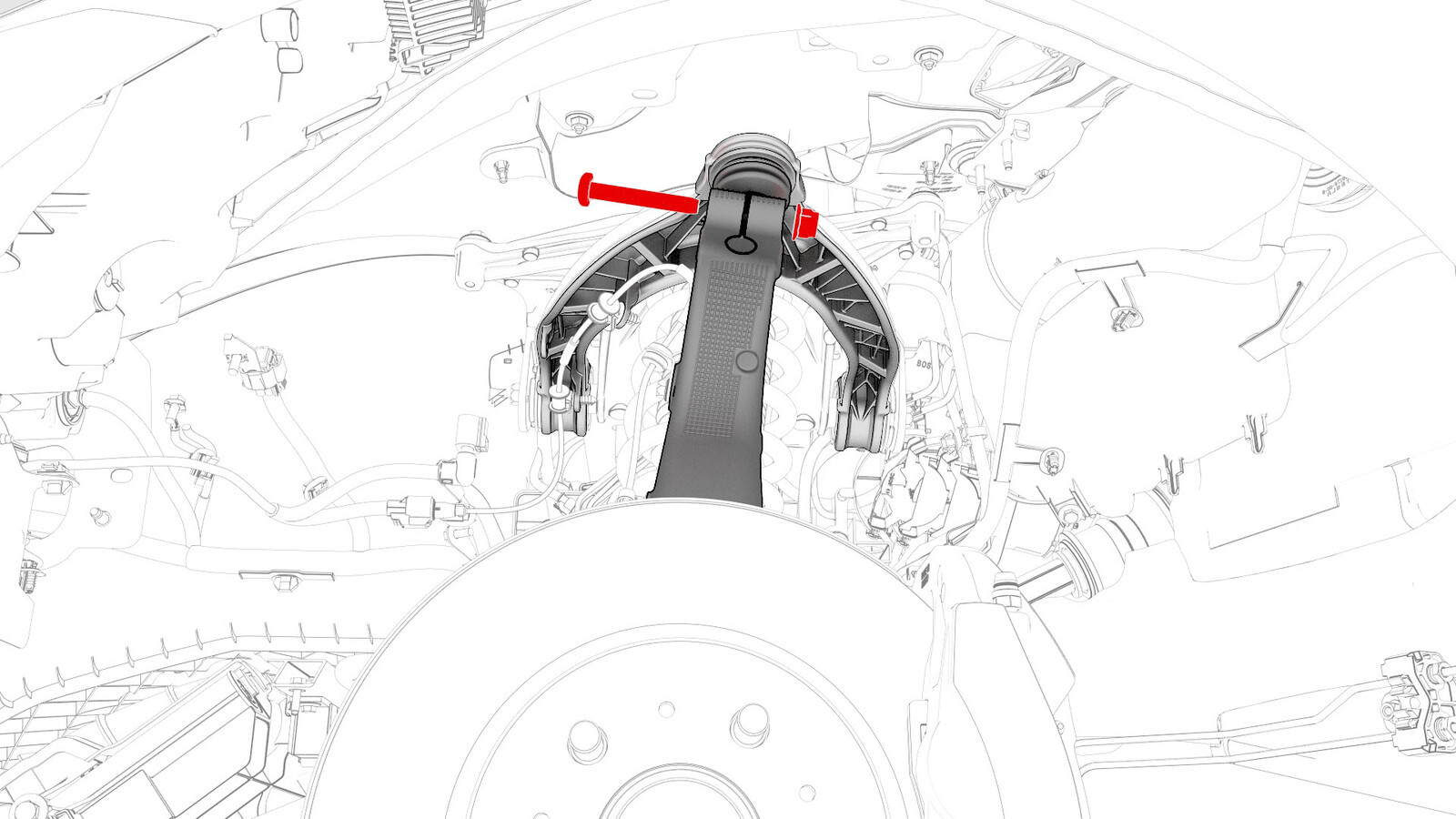

  7. 检查将 LH 上控制臂固定到 LH 转向节的螺母的扭矩，然后用油性记号笔标记此螺母。

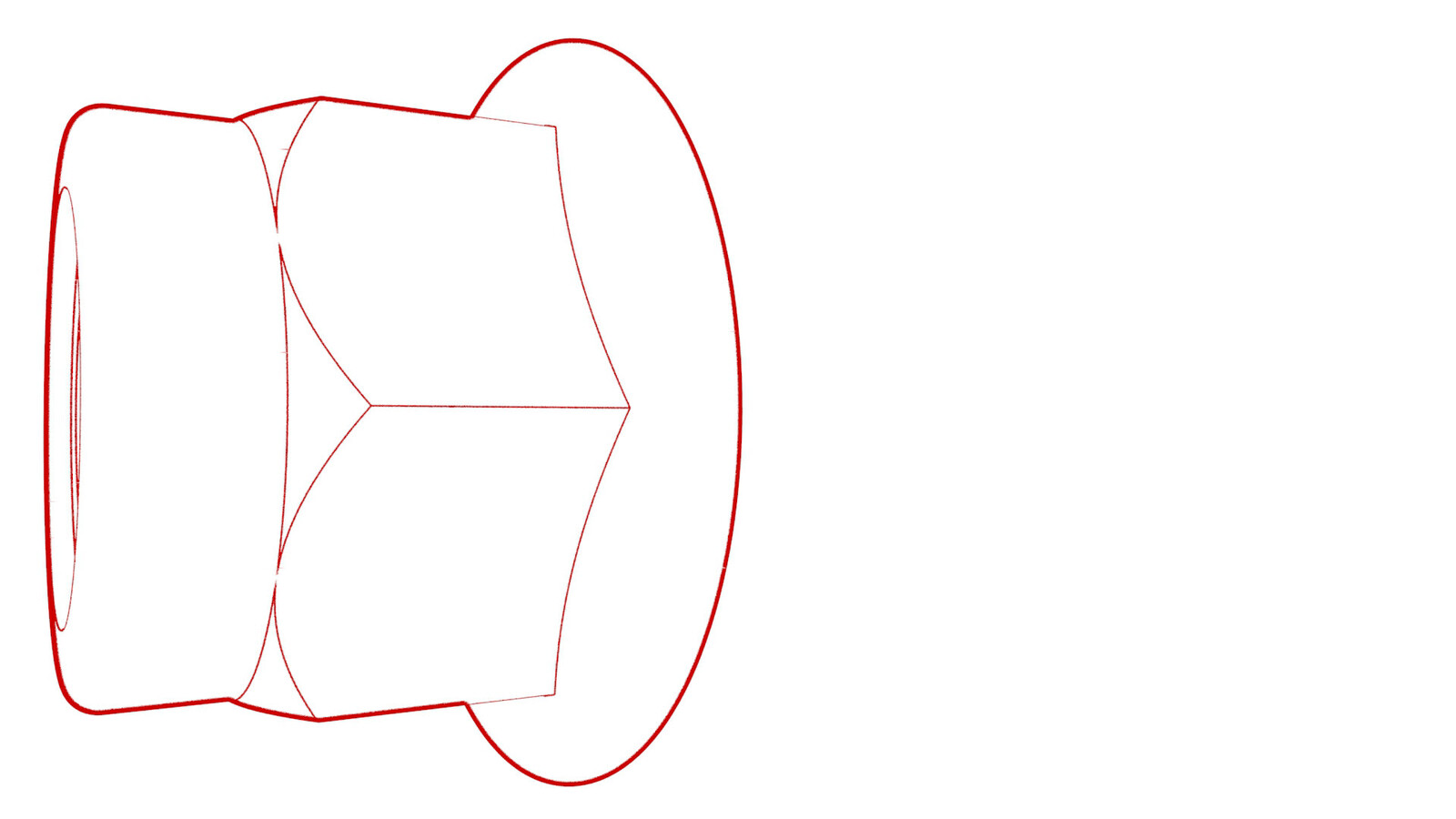

    56 Nm (41.3 lbs-ft)
  8. 检查将 LH 前下部柔性连杆固定到前副框架的螺母的扭矩，然后用油性记号笔标记此螺母。

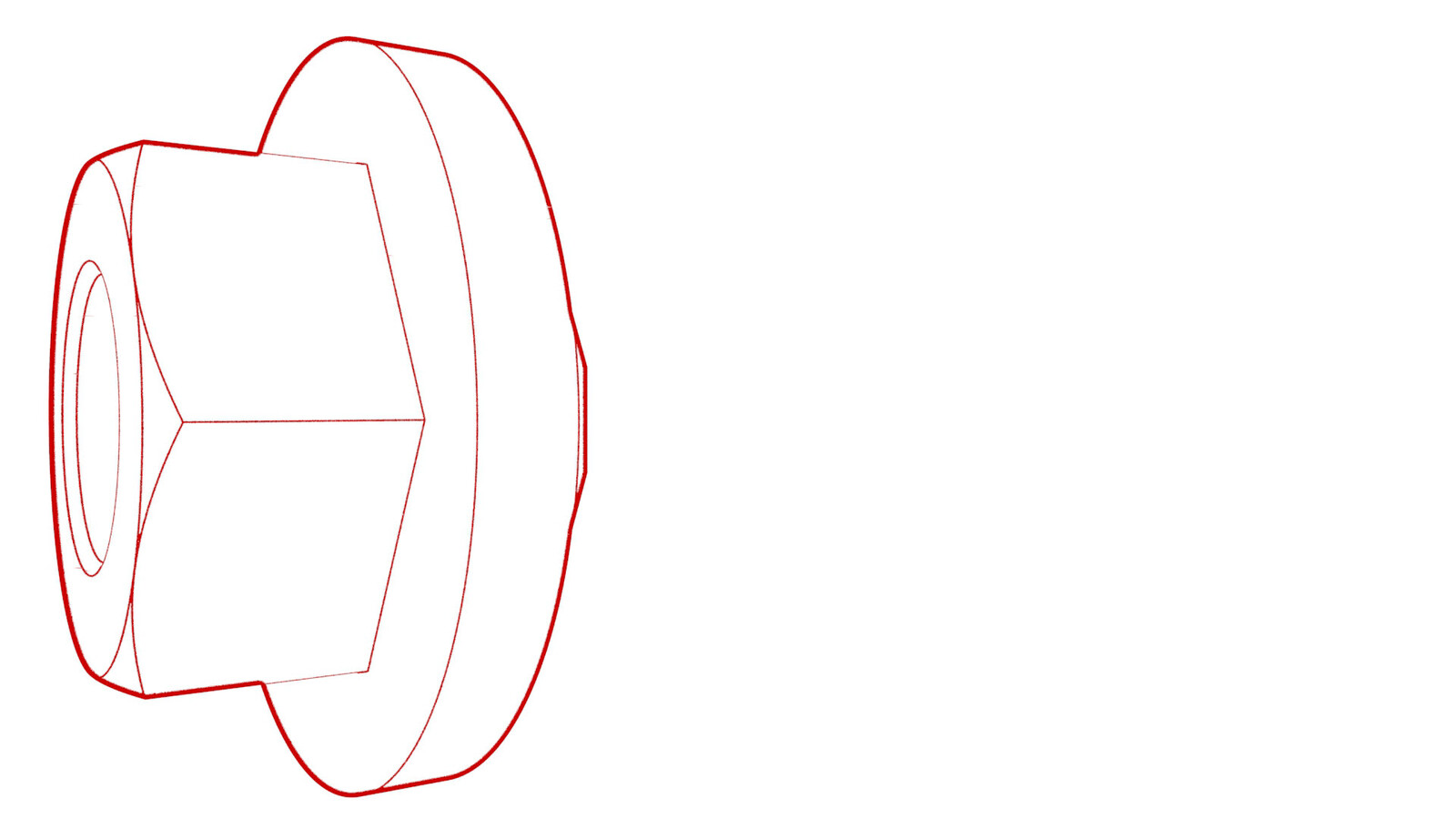

    115 Nm (84.8 lbs-ft)
  9. 检查将 LH 前下部横向连杆固定到前副框架的螺母的扭矩，然后用油性记号笔标记这些螺母。
    2123635-00-A 的扭矩规格 1109912-00-B 的扭矩规格
    135 Nm (99.6 lbs-ft)
    注
    有两种螺栓难以通过目视区分，而其扭矩值不同。
    • 2123635-00-A（目前仅欧洲、中东和非洲以及亚太地区可用）：190 Nm
    • 1109912-00-B（仅在北美使用）：135 Nm

    请参阅文章 27022 确认剩余扭矩并将数字扭矩扳手上的扭矩值设置为 115 Nm：

    1. 如果螺栓转动幅度小于 180 度，请重新紧固至 135 Nm；
    2. 另外，也可以更换螺栓并将更换后的螺栓紧固至连杆 - 横向 - 下方 - 前 - 左侧（拆卸和更换）中给出的标准扭矩值。
  10. 检查将 LH 前下部柔性连杆固定到 LH 转向节的螺母的扭矩，然后用油性记号笔标记此螺母。
    180 Nm (132.7 lbs-ft)
  11. 检查将 LH 前下部横向连杆固定到 LH 转向节的螺母的扭矩，然后用油性记号笔标记此螺母。
    180 Nm (132.7 lbs-ft)
  12. 检查将 LH 前平衡杆连杆固定到前平衡杆的螺母的扭矩，然后用油性记号笔标记此螺母。
    98 Nm (72.3 lbs-ft)
  13. 在前悬架 右侧重复第 5 步至第 12 步。
  14. 安装 LH 和 RH 前车轮。请参阅 轮毂（拆卸和安装）。
  15. 用四柱举升机举升车辆。请参阅 举升车辆 - 四柱举升机。

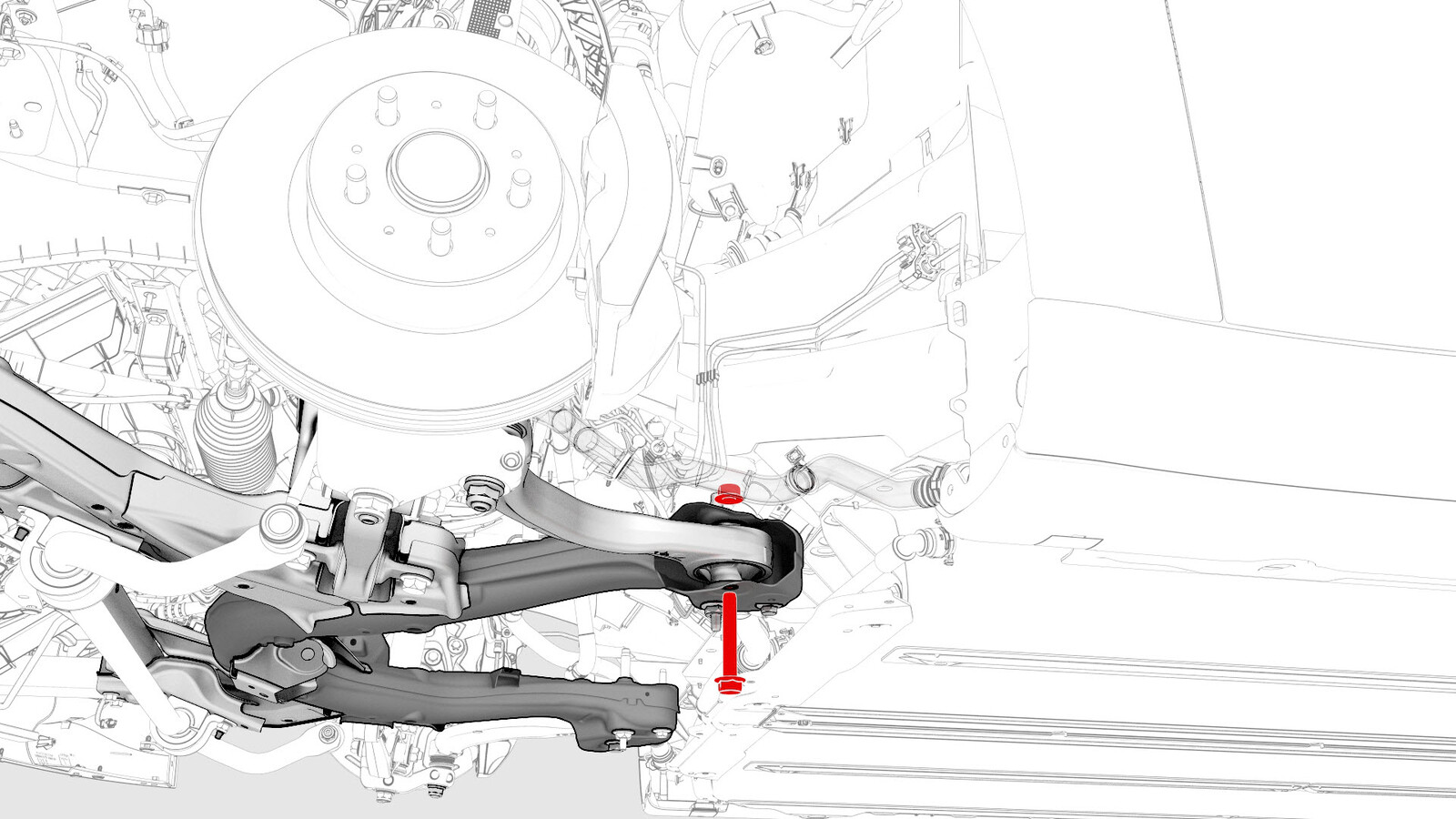

  16. 检查将 LH 前弹簧和减震器总成固定到 LH 前下部横向连杆的螺母的扭矩，然后用油性记号笔标记此螺母。

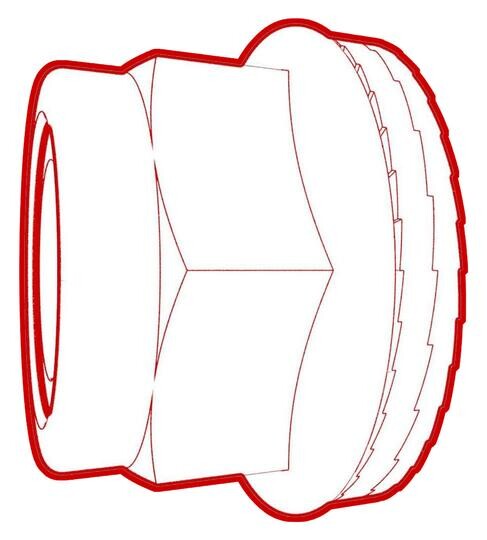

    106 Nm (78.2 lbs-ft)
  17. 检查将右前弹簧和减震器总成固定到右前下方横向连杆的螺母，确认其扭矩，然后用油性记号笔标记此螺母。
    106 Nm (78.2 lbs-ft)
  18. 安装将裙板固定到前平衡杆支架的夹子 (x2)。
  19. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  20. 将车辆驶离四柱举升机。请参阅 举升车辆 - 四柱举升机。
