驱动单元 - 后 (3DU)（拆卸和更换）

校正代码 40011002 3.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 2 月 27 日：更新了变速箱油。
  • 2024 年 1 月 24 日： 添加了一条“在中国、日本和韩国的车辆前备箱盖/后备箱上粘贴新电机 ID 标签”的备注。
  • 2023 年 10 月 10 日：添加了“需要确保有正确的接地带可用”的备注。
Informational PurposesAn informational icon, calling your attention
注
检查电子零件目录，确保有与将安装的驱动单元匹配的正确接地带可用。

拆卸

  1. 进行免费检查时，注意任何可能表明需要进行定位的异常轮胎磨损。
  2. 将车辆停至双柱举升机上。请参阅举升车辆 - 双柱举升机。
  3. 止动前车轮，防止车辆在后续步骤中溜车。
  4. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
  5. 在 Toolbox 3 中，点击Dashboards选项卡，在搜索字段中输入 “Drive Unit”，然后点击[Model 3/Y] Rear Drive Unit Replacement。
  6. 在 “Before Rear Drive Unit Replacement” 操作列表中，点击Start EPBL Service Mode，点击Run，然后等待例行程序完成。
  7. 踩住制动踏板，在 “Before Rear Drive Unit Replacement” 操作列表中，点击Start EPBR Service Mode，点击Run，然后等待例行程序完成。
  8. 在 “Before Rear Drive Unit Replacement” 操作列表中，点击Start Thermal Fluid Fill/Drain (Coolant only)，点击Run，然后等待例行程序完成。
  9. 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
    Informational PurposesAn informational icon, calling your attention
    注
    不要关闭 Toolbox 3 的此实例，因为本程序后续的步骤中需要该实例。
  10. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  11. 拆卸驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  12. 断开低压电源。请参阅12V/低压电源（断开和连接）。
  13. 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
  14. 拆卸左后和右后轮毂。请参阅轮毂（拆卸和更换）。
  15. 拆卸左后和右后悬架护罩。 请参阅盖板 - 后悬架 - LH（拆卸和更换）。
  16. 拆卸中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
  17. 拆卸后扩散器。请参阅扩散器 - 后饰板（拆卸和更换）。
  18. 拆卸将后驱动单元接地带固定到车身左后轮拱的螺母，然后从车身上拆下接地带。
  19. 拆卸并弃用将左后制动钳固定到左后转向节的螺栓（2 个），从转向节上拆下制动钳，然后将制动钳挂在 S 型挂钩上。
  20. 将 Gedore 弹簧压缩器安装到左后螺旋弹簧上，然后稍稍压缩弹簧以减轻悬架负重。
    Informational PurposesAn informational icon, calling your attention
    注
    有关其他信息，请参阅“工具概况”。
  21. 拆卸将左后支柱固定到车身左侧顶部支座处的螺栓（2 个）。
  22. 重复第19步至第21步，完成车辆右侧相关操作。
  23. 断开电气线束与后副车架线束右侧连接器的连接。
  24. 松开将后副车架线束固定到右侧车身的夹子。
  25. 断开电气线束与后副车架线束左侧连接器的连接。
  26. 松开将后副车架线束固定到左侧车身的夹子。
  27. 拆卸并弃置将左后平衡杆末端连杆固定到后平衡杆的螺母。
    Informational PurposesAn informational icon, calling your attention
    注
    使用 5 毫米内六角扳手防止球头螺柱转动或损坏球头。
  28. 将左后平衡杆末端连杆从后平衡杆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    上下移动平衡杆以便拆下末端连杆。
  29. 拆卸并弃置将右后平衡杆末端连杆固定到后平衡杆的螺母。
    Informational PurposesAn informational icon, calling your attention
    注
    使用 5 毫米内六角扳手防止球头螺柱转动或损坏球头。
  30. 将右后平衡杆末端连杆从后平衡杆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    上下移动平衡杆以便拆下末端连杆。
  31. 拆卸并弃置将后平衡杆固定到后副车架的螺母（4 个），然后从副车架上拆下平衡杆。
  32. 松开将冷却液软管固定到左侧剪力板的卡子（2 个）。
  33. 松开将冷却液软管固定到后滑板的卡子（4 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    卡子数量因以往车辆车型而异。
  34. 松开将冷却液软管固定到右侧剪力板的卡子（2 个）。
  35. 拆卸高压电池后滑板。请参阅滑板 - 高压电池 - 后部（拆卸和更换）。
  36. 将冷却液排放收集器放置在高压电池左后侧下方。
  37. 松开卡子，从高压电池处断开后驱动单元变流器入口软管，然后立即塞住两个接头。
  38. 将冷却液排放收集器放置在高压电池右后侧下方。
  39. 松开将右后轮拱内衬固定到右门槛板的卡子（2 个），然后将内衬移到一旁，以便操作。
  40. 松开卡子，断开后驱动单元冷却液出口软管与动力总成回流软管的连接，然后立即塞住两个接头。
  41. 取走车辆下方的冷却液排放收集器。
  42. 拆卸将后驱动单元高压线束支架固定到高压电池的螺母。
  43. 滑动红色锁片，抬起黑色手柄，然后断开后驱动单元高压线束与高压电池接头的连接。
  44. 将副车架举升工具放置在后副车架下方，并向上靠在后副车架上。
  45. 在协助下，完全紧固将后副车架固定到副车架举升工具的固定带（3 个）。
  46. 使用油性记号笔在左后和右后副车架安装螺栓周围描画，以便稍后在安装副车架期间重新对准螺栓。
  47. 使用油性记号笔在左后和右后副车架安装螺栓处涂上证示标记，用于标记后副车架与车身接触的位置，以便稍后在安装副车架期间将副车架与车身重新对准。
  48. 拆卸将左侧剪力板固定到高压电池的小号螺栓（2 个）。
  49. 拆卸将左侧剪力板和后副车架固定到车身的大号螺栓，然后拆下剪力板。
  50. 拆卸将右侧剪力板固定到高压电池的小号螺栓（2 个）。
  51. 拆卸将右侧剪力板和后副车架固定到车身的大号螺栓，然后拆下剪力板。
  52. 拆卸并弃置将副车架固定到车身的后副车架左侧螺栓。
  53. 拆卸并弃置将副车架固定到车身的后副车架右侧螺栓。
  54. 从车上小心地降下后副车架和后驱动单元总成，然后将其从车辆下方移出。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    降下副车架时注意不要损坏软管或线束。

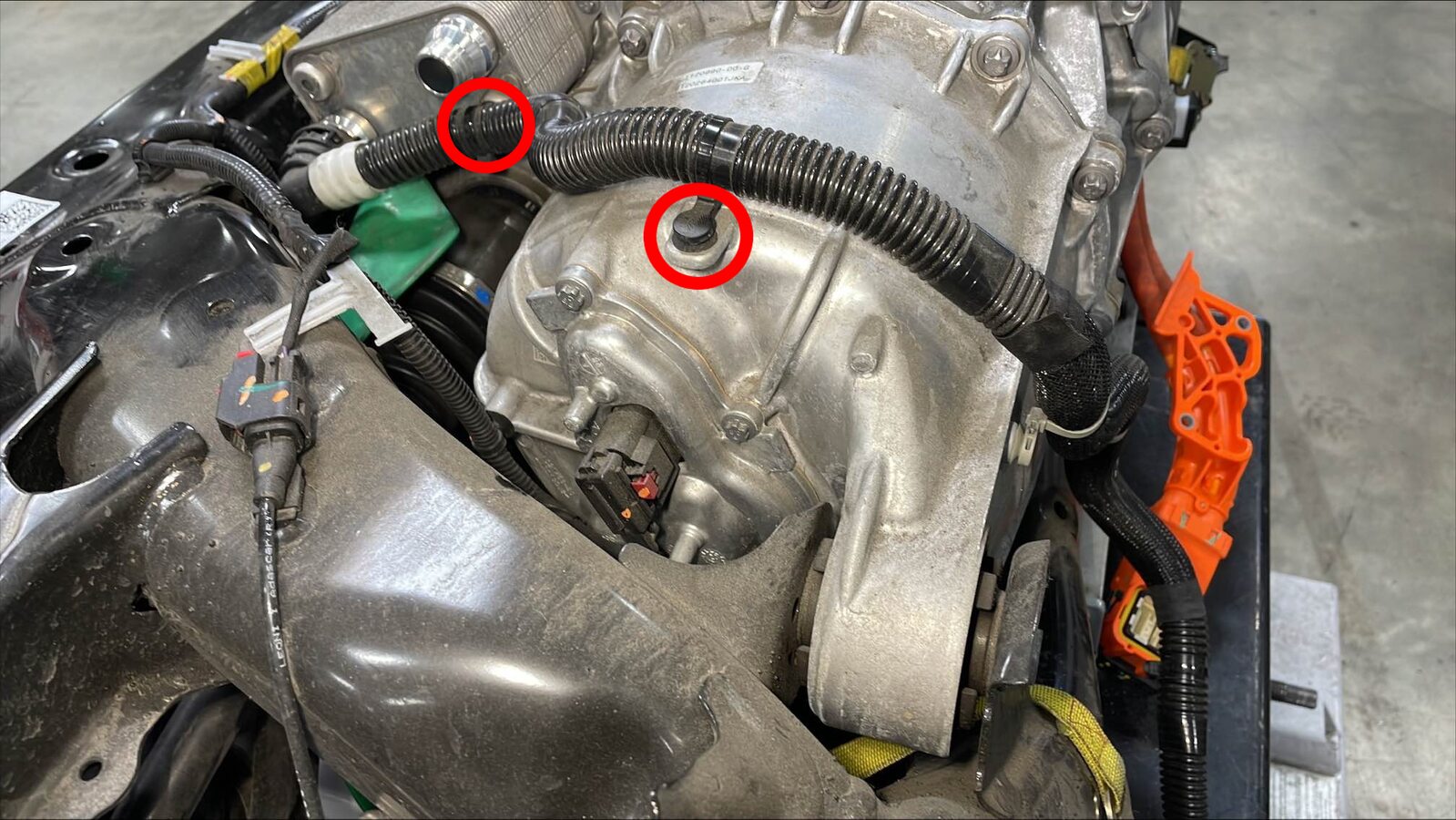

  55. 松开将后驱动单元接地带固定到后副车架的卡子。
  56. 拆卸将后驱动单元接地带固定到后驱动单元的螺栓，然后从驱动单元上拆下接地带。
  57. 将冷却液止动爪放置在副车架和后驱动单元总成的右侧下方，然后放置一个可折叠漏斗，将冷却液引导出驱动单元。
  58. 松开将后驱动单元变流器入口管固定到后驱动单元高压线束的卡子。
  59. 松开卡子，断开后驱动单元变流器入口软管与后驱动单元变流器入口的连接，然后进行排空。
  60. 将后驱动单元变流器入口软管从后副车架和后驱动单元高压线束之间取出。
  61. 松开卡子，断开后驱动单元变流器至热交换器软管与后驱动单元变流器入口的连接，然后进行排空。
  62. 松开卡子，断开后驱动单元变流器至热交换器软管与后驱动单元热交换器的连接，然后进行排空。
  63. 松开将后驱动单元变流器至热交换器软管固定到后驱动单元的卡子（4 个），然后从后驱动单元上拆下软管。
  64. 松开卡子，断开后驱动单元热交换器出口软管与后驱动单元热交换器的连接，然后进行排空。
  65. 松开将后驱动单元热交换器出口软管固定到后驱动单元的卡子（4 个），然后从后驱动单元上拆下软管。

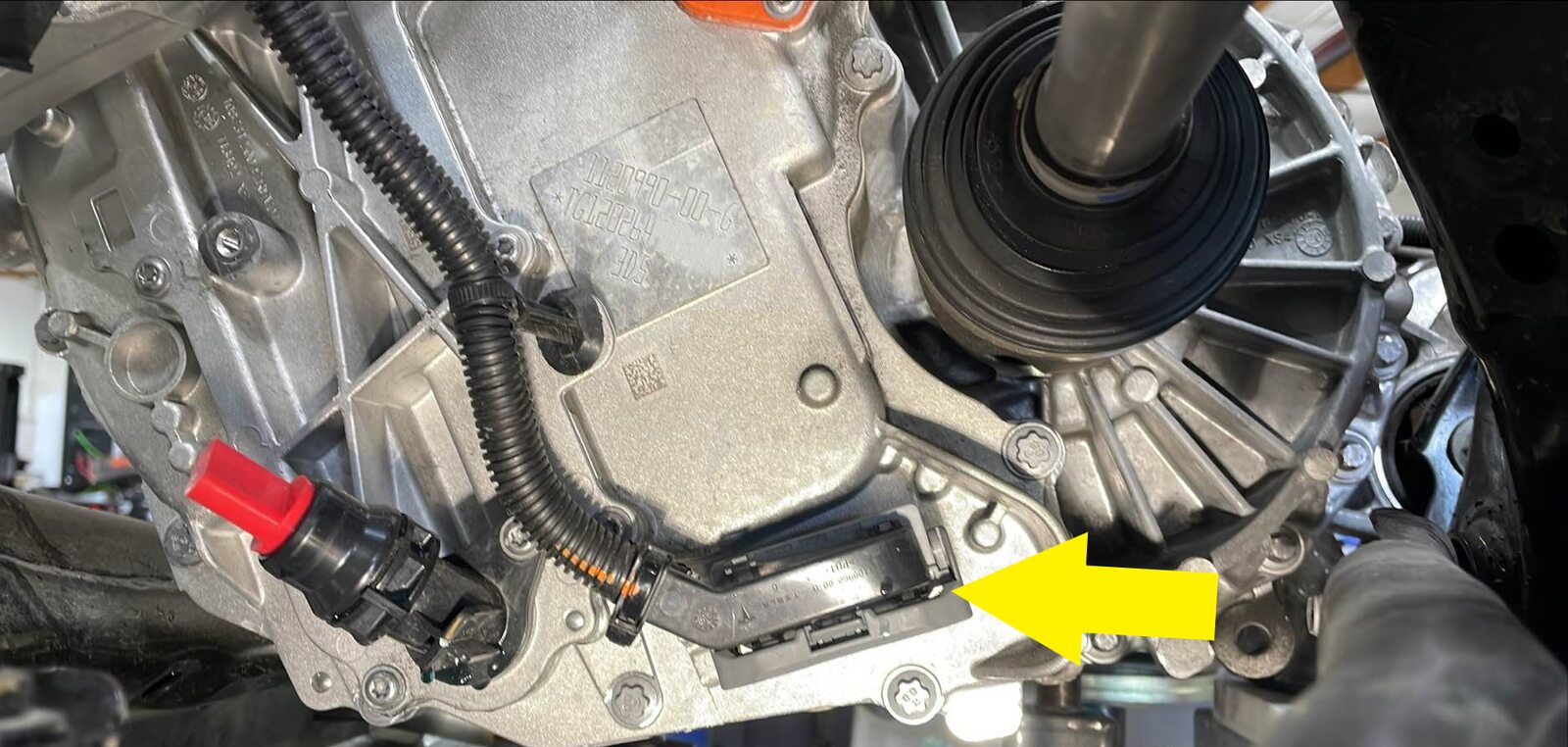

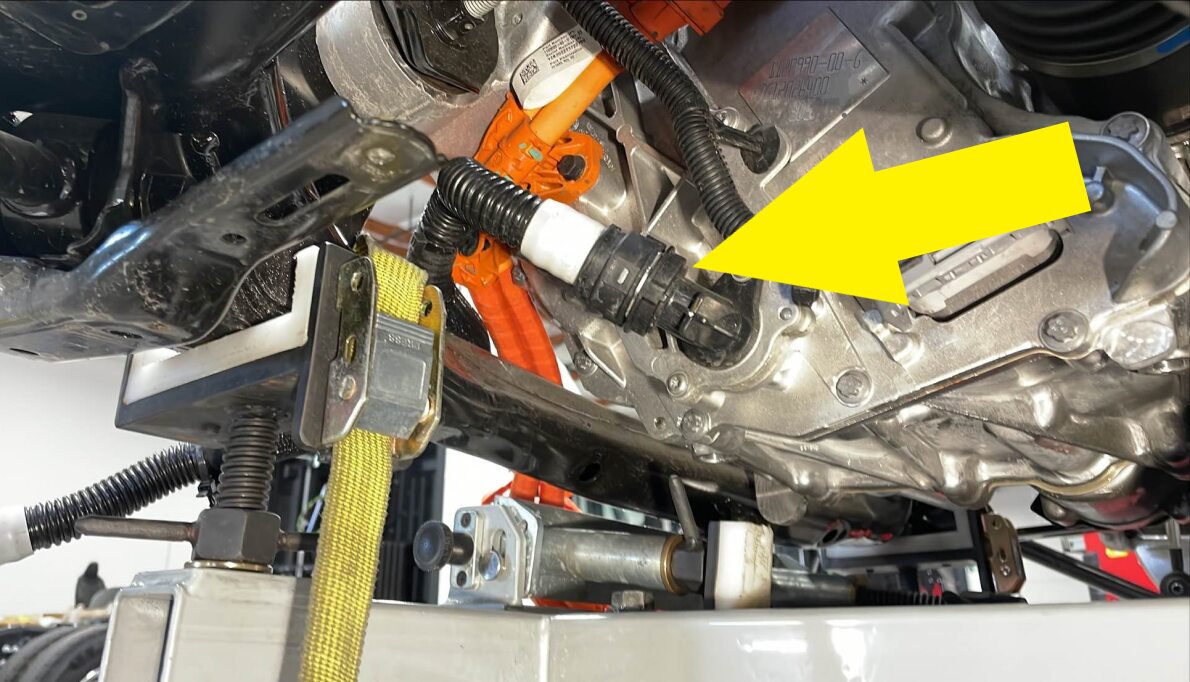

  66. 松开锁片，向下推动手柄，然后断开后副车架电气线束与后驱动单元变流器逻辑连接器的连接。

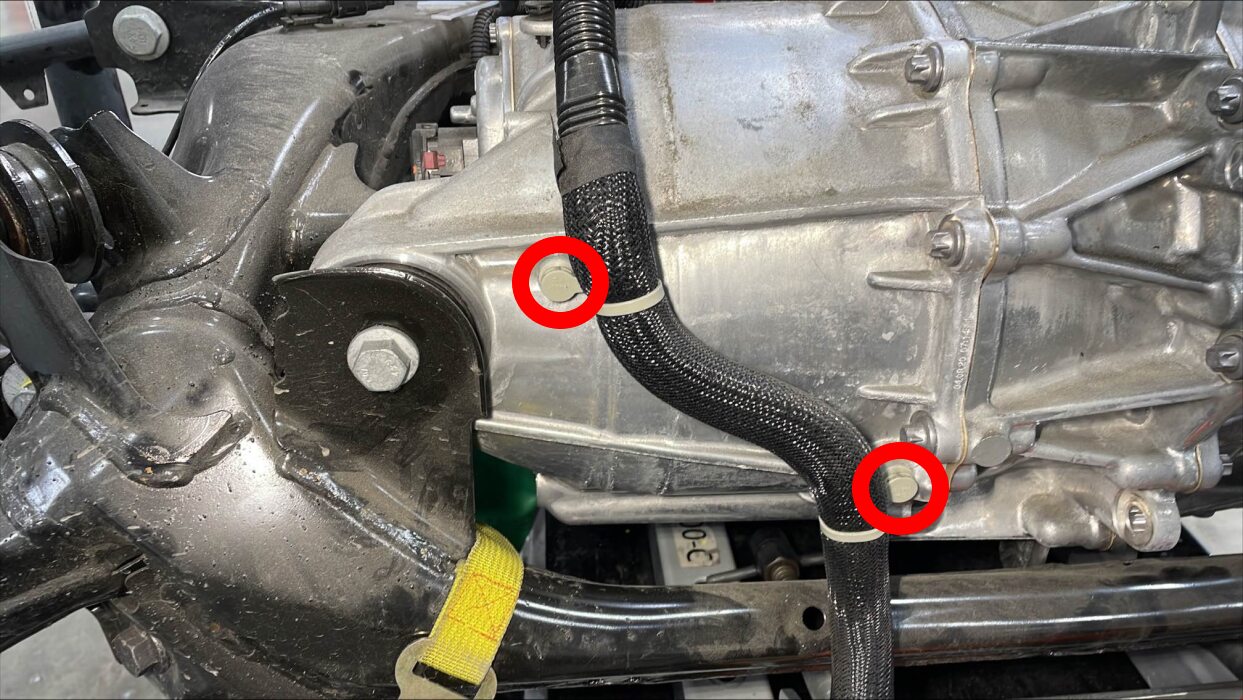

  67. 松开将后副车架电气线束固定到后驱动单元变流器的夹子。

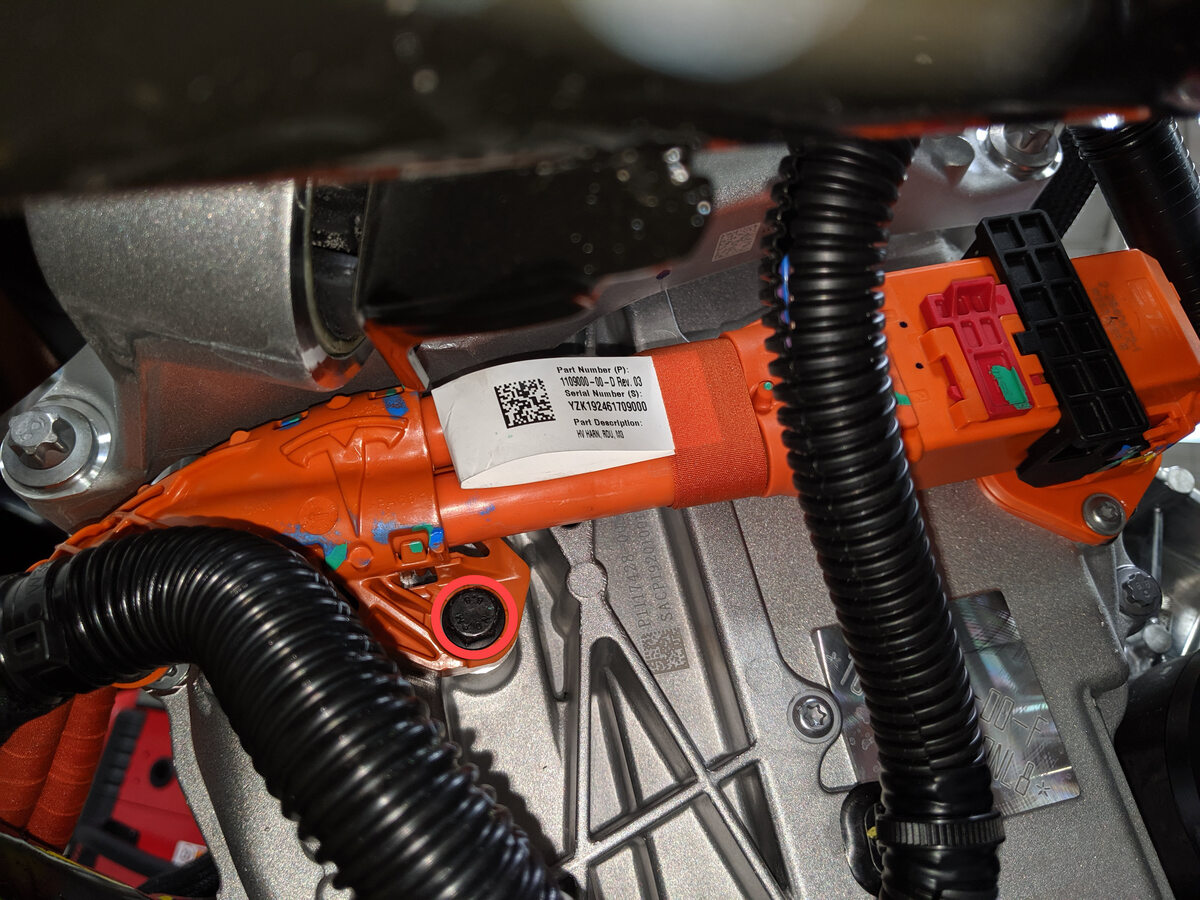

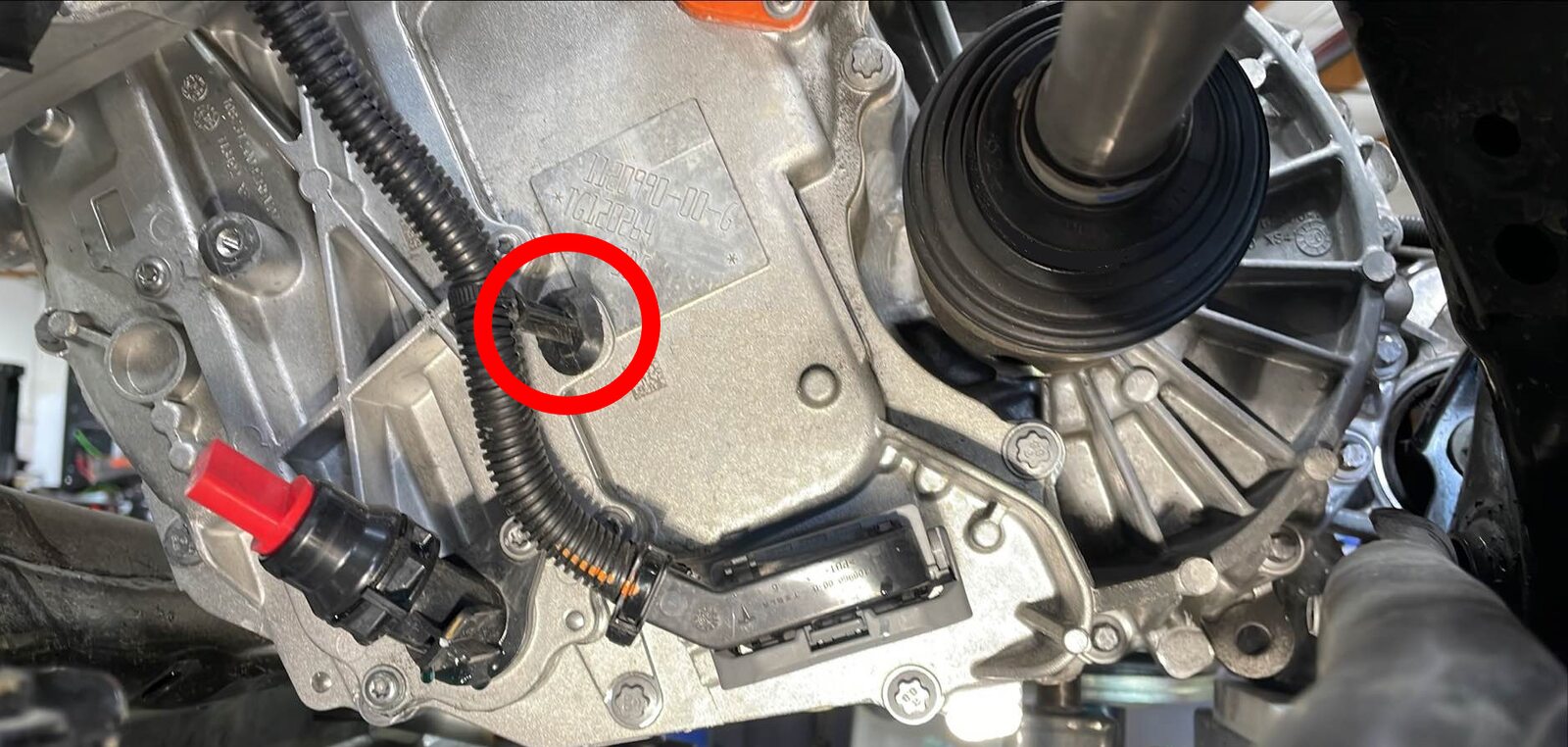

  68. 拆卸将后驱动单元高压线束支架固定到后驱动单元变流器的螺栓。

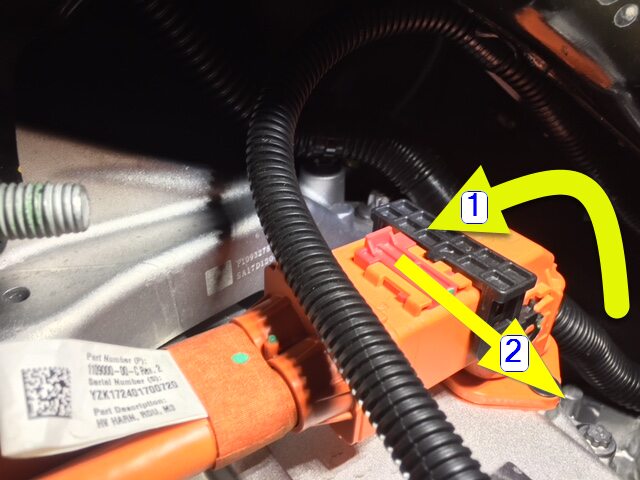

  69. 滑动红色锁片，抬起黑色手柄，断开后驱动单元高压线束与后驱动单元变流器高压接头的连接，然后将高压线束置于一旁。

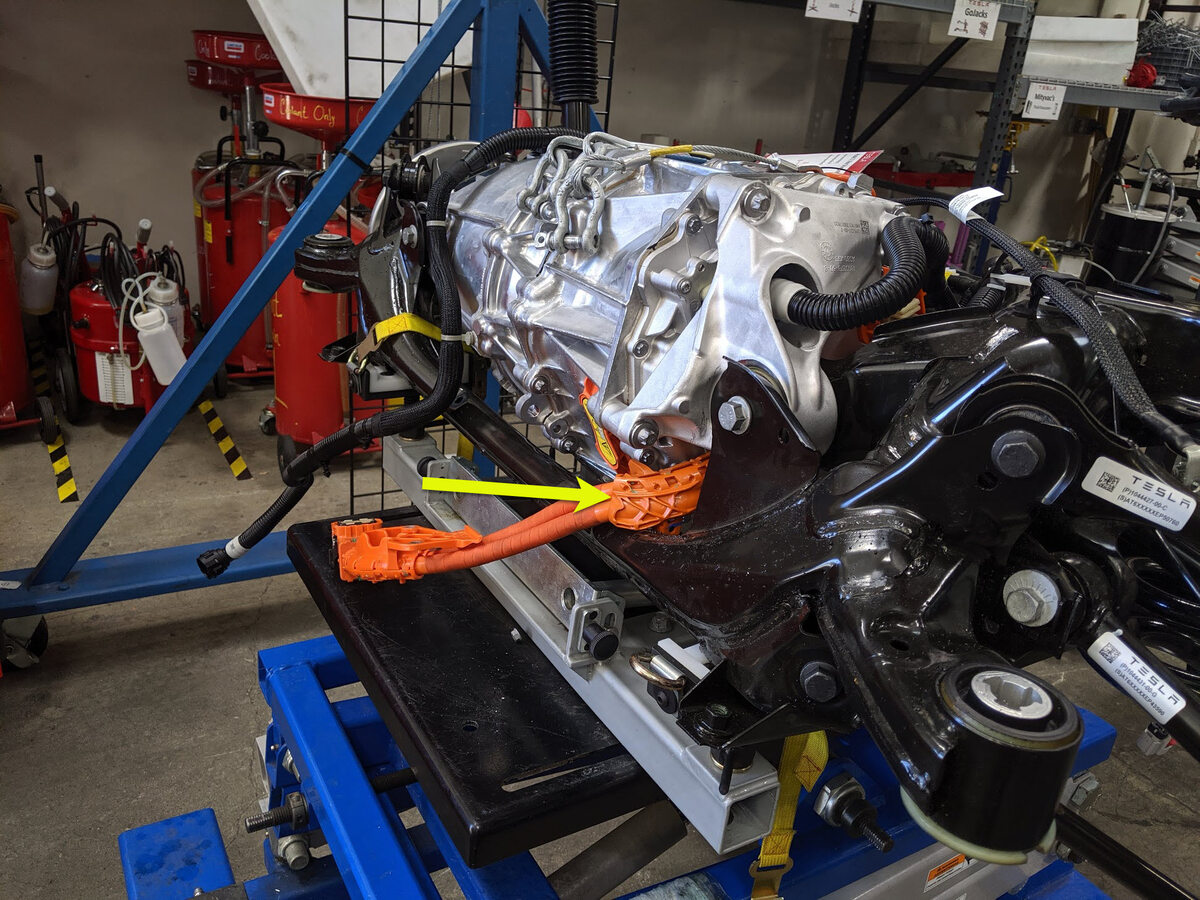

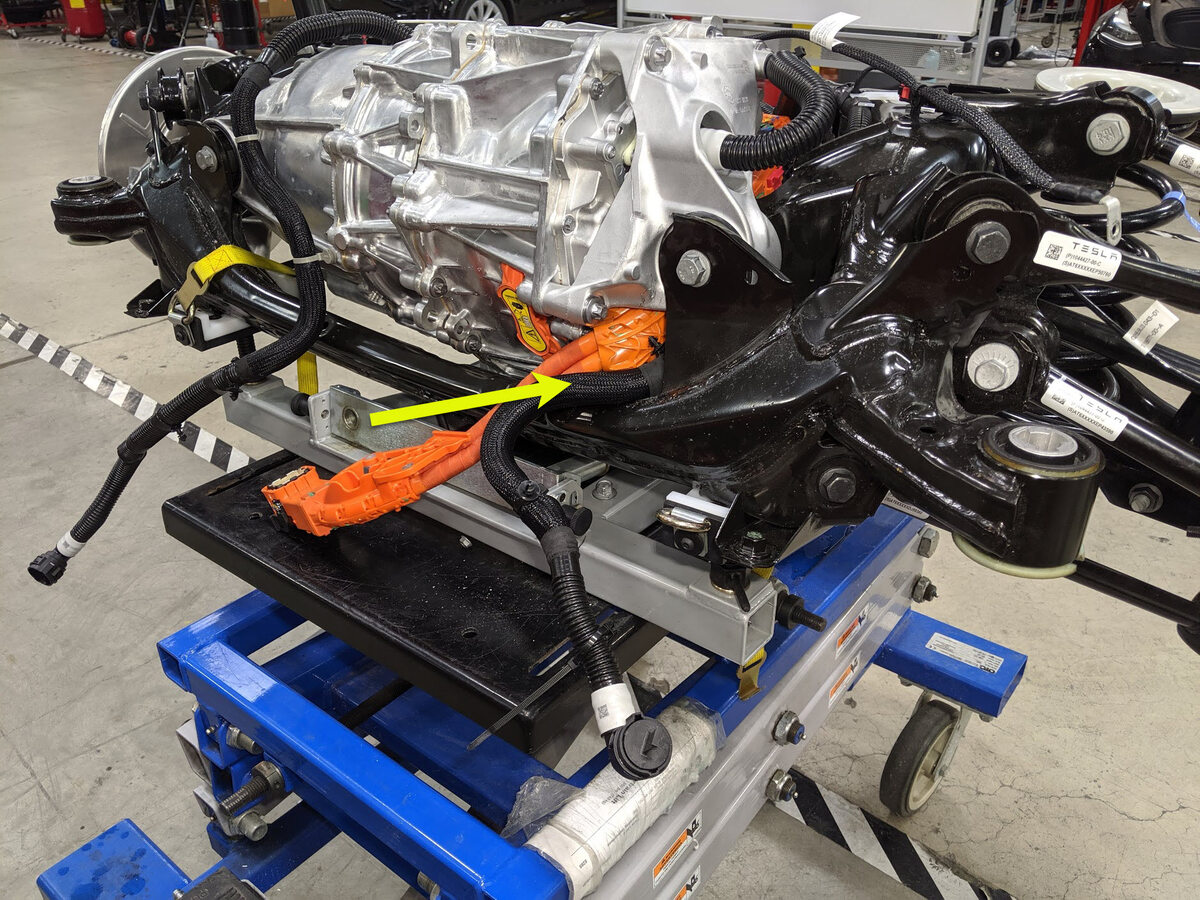

  70. 从后副车架上拆下后驱动单元高压线束。

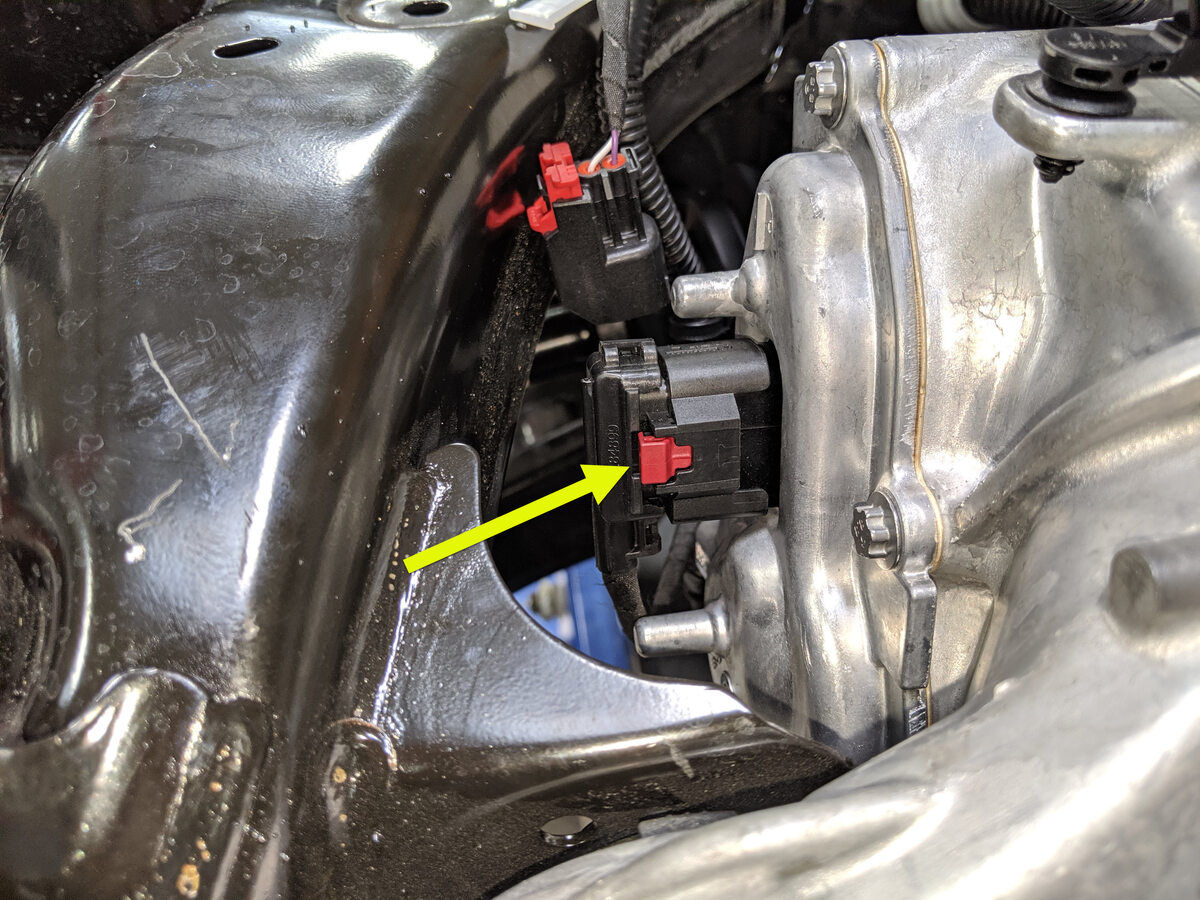

  71. 拉动红色锁片以松开，然后再次拉动红色锁片以断开后副车架线束与解析器连接器的连接。

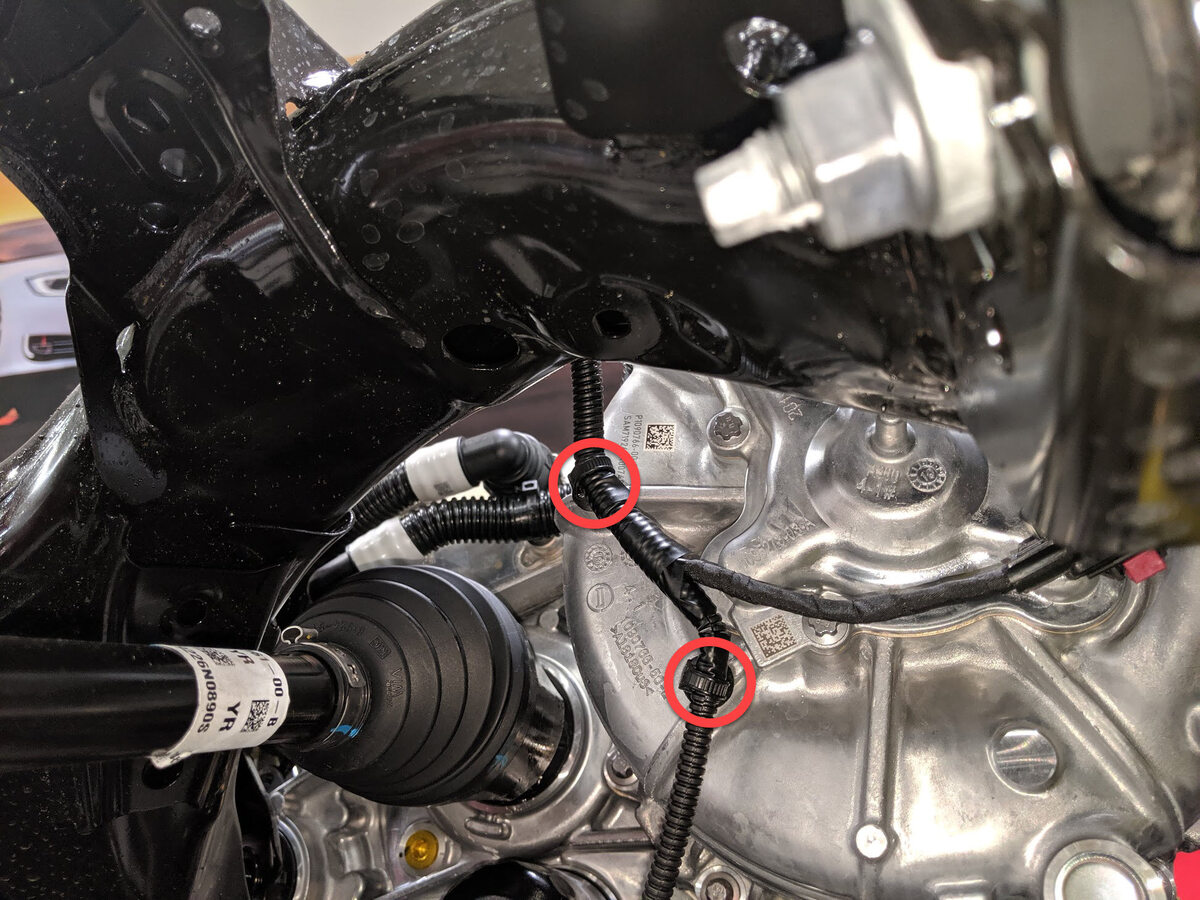

  72. 松开将后副车架线束固定到后驱动单元的夹子（2 个）。

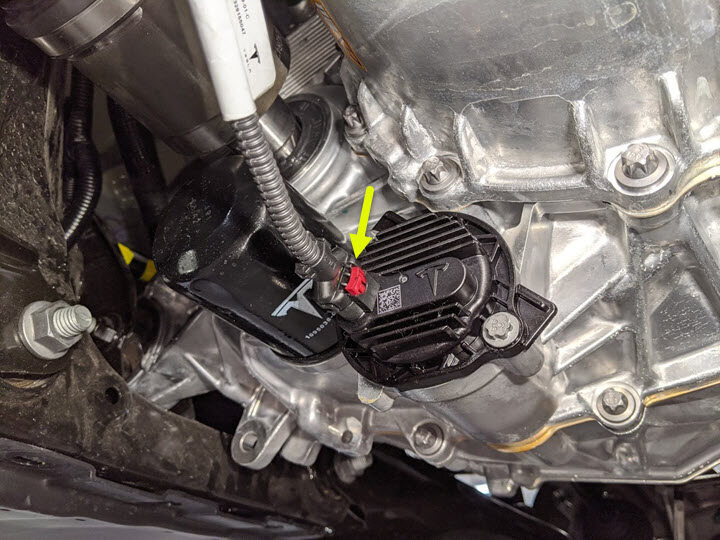

  73. 拉动红色锁片以松开，然后再次拉动红色锁片以断开后副车架线束与机油泵连接器的连接。
  74. 拆卸将左后车轮转速传感器固定到左后转向节的螺栓，然后从转向节上拆下传感器。
  75. 松开将左后车轮转速传感器线束固定到左后转向节的索环。
  76. 拆卸将左后上尾连杆固定到左后转向节的螺母和螺栓。
  77. 拆卸将左后上前连杆固定到左后转向节的螺母和螺栓。
  78. 拆卸将左后止推杆固定到左后转向节的螺母和螺栓。
  79. 松开但请勿拆下将左后下前连杆固定到左后转向节的螺母和螺栓。

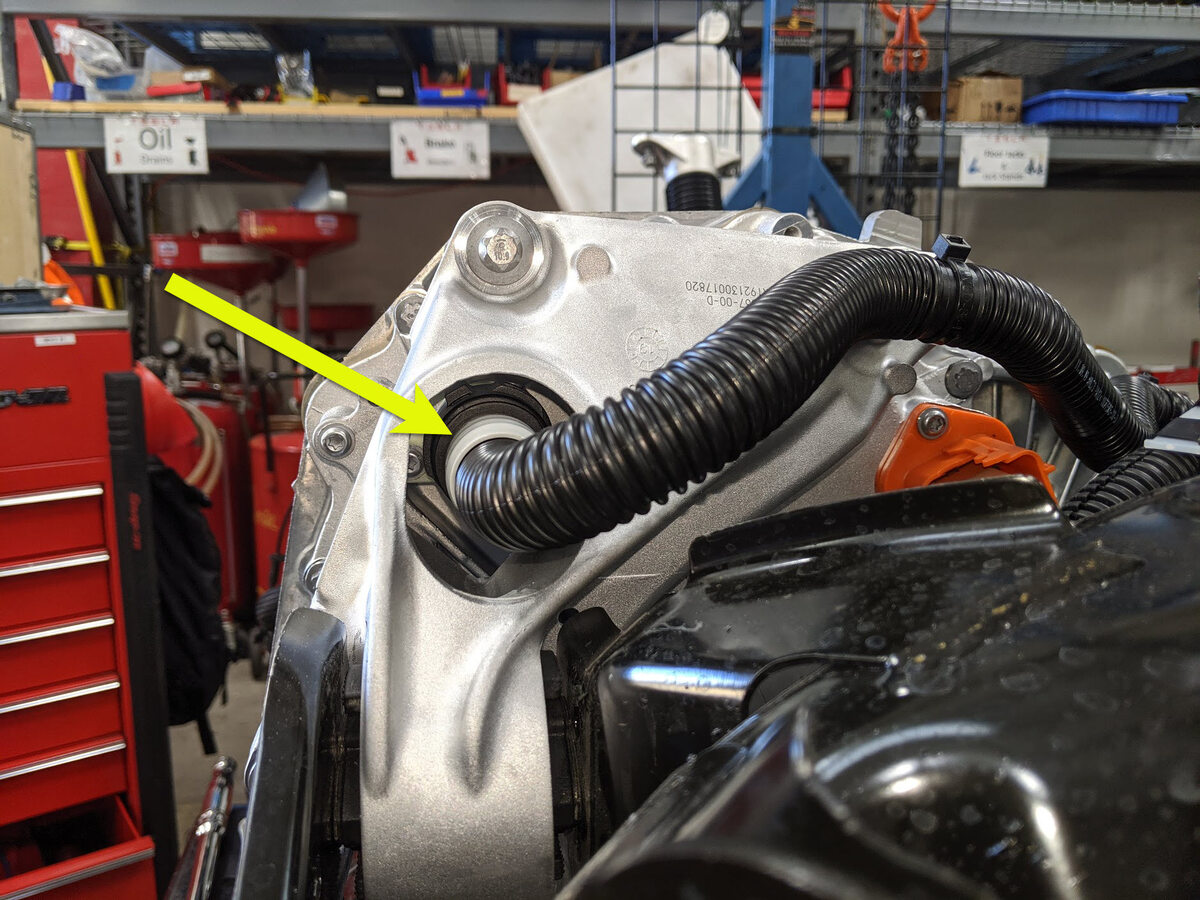

  80. 将轴拆卸工具线缆置于左后驱动单元半轴内侧接头的周围，然后使用 U 型螺栓将轴拆卸工具线缆固定在适当位置。
  81. 将轴拆卸工具滑动锤挂在 2 个轴拆卸工具线缆环上，然后使用滑动锤将左半轴从后驱动单元上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    将半轴与驱动单元分离时，请勿损坏半轴护套和驱动单元密封件。
  82. 对后副车架总成右侧重复第74步至第81步。
  83. 将后副车架总成置于起重机架下方。
  84. 使用钩环（3 个）将驱动单元吊索工具固定到后驱动单元。
  85. 将驱动单元吊索工具固定到起重机架上。
  86. 使用起重机架升起驱动单元吊索工具，使拉索处于轻度张紧状态。
  87. 拆卸将后驱动单元固定到后副车架左侧的螺栓。
  88. 拆卸将后驱动单元固定到后副车架右侧的螺栓。
  89. 拆卸将后驱动单元固定到后副车架后部的螺栓。
  90. 在协助下，使用起重机架升起后驱动单元吊索工具，将半轴从后驱动单元上移开，并将后驱动单元向上移动从后副车架上分离。
  91. 将后副车架和副车架举升工具从后驱动单元下方移出，然后将后驱动单元降到受保护表面上。
  92. 将驱动单元吊索工具从后驱动单元上拆下。

安装

  1. 松开新的后驱动单元并将其放置在起重机架下方。
    Informational PurposesAn informational icon, calling your attention
    注
    新的驱动单元已预加注变速箱油。
  2. 从新的后驱动单元上拆下防护罩和防护盖，然后将其转移到旧的后驱动单元上。
  3. 使用钩环（3 个）将驱动单元吊索工具固定到新的后驱动单元。
  4. 使用起重机架升起驱动单元吊索工具，使拉索处于轻度张紧状态。
  5. 拆卸将新的后驱动单元固定到后驱动单元板条箱的螺栓（3 个）。
  6. 将新的后驱动单元从装运板条箱中抬出，并将后副车架和副车架举升工具放置在驱动单元下方。
  7. 在协助下，使用起重机架降低后驱动单元吊索工具，将半轴引入后驱动单元，并将后驱动单元降到后副车架中。
  8. 降低后驱动单元吊索工具，以便安装并手动拧紧将后驱动单元固定到后副车架后部的螺栓。
  9. 安装并手动拧紧将后驱动单元固定到后副车架右侧的螺栓。
  10. 安装并手动拧紧将后驱动单元固定到后副车架左侧的螺栓。
  11. 降低驱动单元吊索工具以释放拉索上的张力，然后从后驱动单元上拆下吊索工具。
  12. 紧固后驱动单元支座螺栓（3 个）。
    80 Nm (59.0 lbs-ft)
  13. 使用钩环（3 个）将驱动单元吊索工具固定到旧的后驱动单元上。
  14. 使用起重机架将旧的后驱动单元从防护表面上抬起，然后将驱动单元放置在后驱动单元板条箱上。
  15. 在协助下，使用起重机架将旧的后驱动单元降到后驱动单元板条箱中。
  16. 安装并手动拧紧将旧的后驱动单元固定到后驱动单元箱的螺栓（3 个）。
  17. 从旧的后驱动单元上拆下驱动单元吊索工具。
  18. 将驱动单元吊索工具从起重机架上拆下。
  19. 准备后驱动单元板条箱以进行材料审查。
  20. 在协助下，轻轻旋转左半轴，使半轴的花键与后驱动单元中的花键对齐，抬起左后转向节，以便将半轴移入驱动单元，然后用力将半轴固定在驱动单元中。
    Informational PurposesAn informational icon, calling your attention
    注
    如果半轴卡住，将半轴拔出，轻轻旋转，然后重试。
    Informational PurposesAn informational icon, calling your attention
    注
    固定夹就位于完全插入的半轴上时会发出咔嗒声。
  21. 将左后止推杆安装到左后转向节上，然后安装并手动拧紧将连杆固定到转向节的螺母和螺栓。
  22. 将左后上前连杆安装到左后转向节上，然后安装并手动拧紧将连杆固定到转向节的螺母和螺栓。
  23. 将左后上尾连杆安装到左后转向节上，然后安装并手动拧紧将连杆固定到转向节的螺母和螺栓。
  24. 紧固将左后车轮转速传感器线束固定到左后转向节的索环。
  25. 将左后车轮转速传感器安装到左后转向节上，然后安装将传感器固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
  26. 对后副车架总成右侧重复第20步至第25步。
  27. 将后副车架线束连接到机油泵连接器，然后将红色锁片推到固定位置。
  28. 紧固将后副车架线束固定到后驱动单元的夹子（2 个）。
  29. 将后副车架线束连接到解析器连接器，然后将红色锁片推到固定位置。

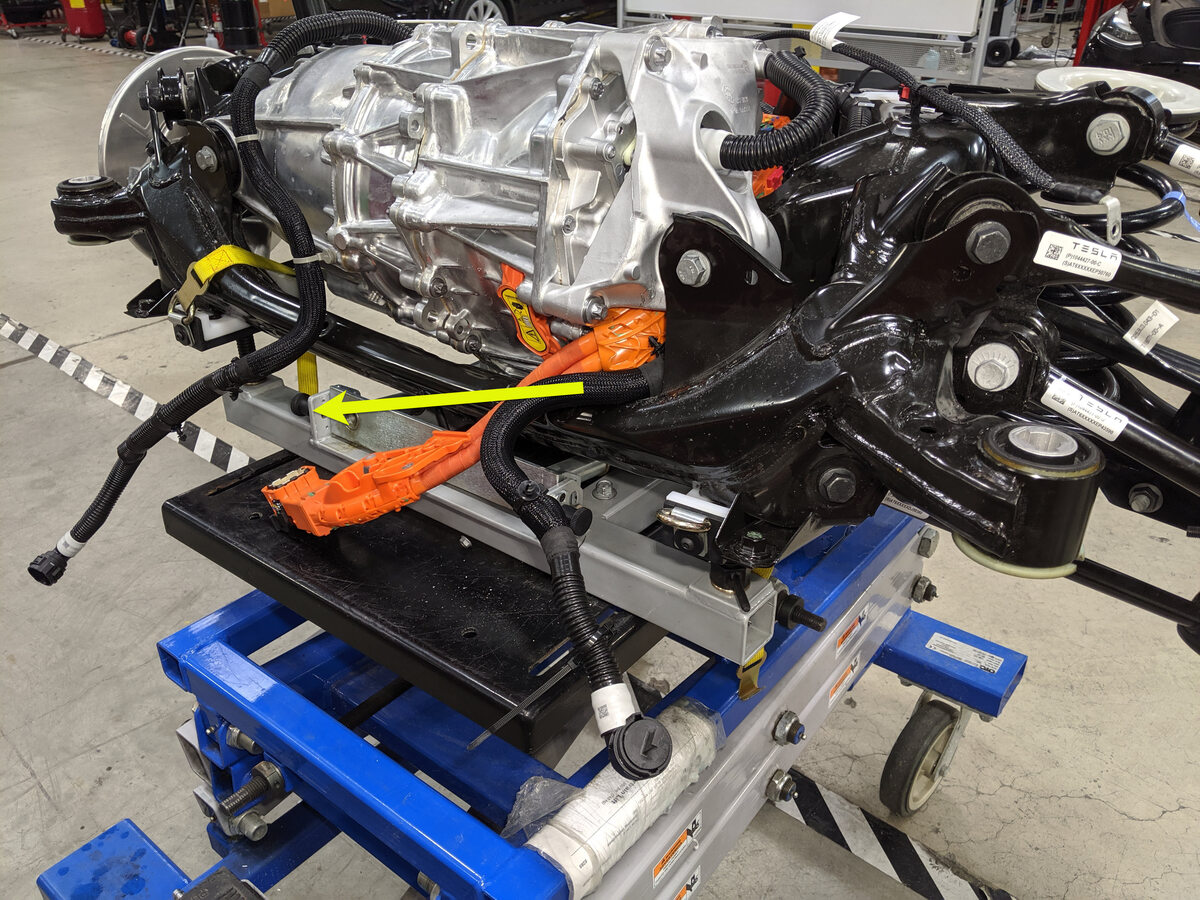

  30. 在后副车架和后驱动单元之间放入后驱动单元高压线束。

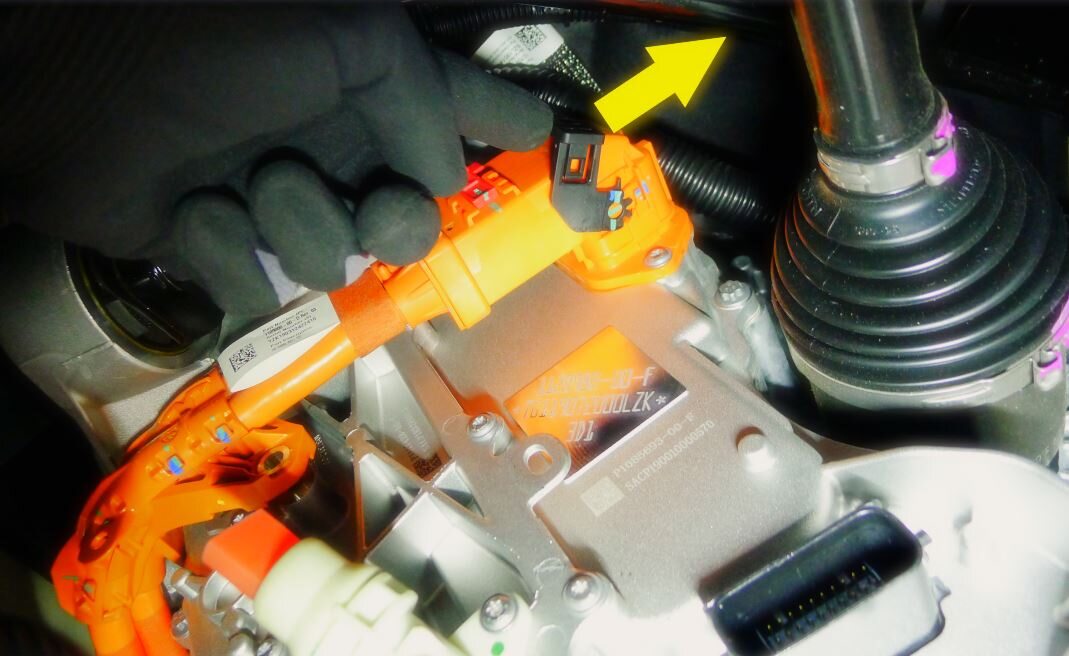

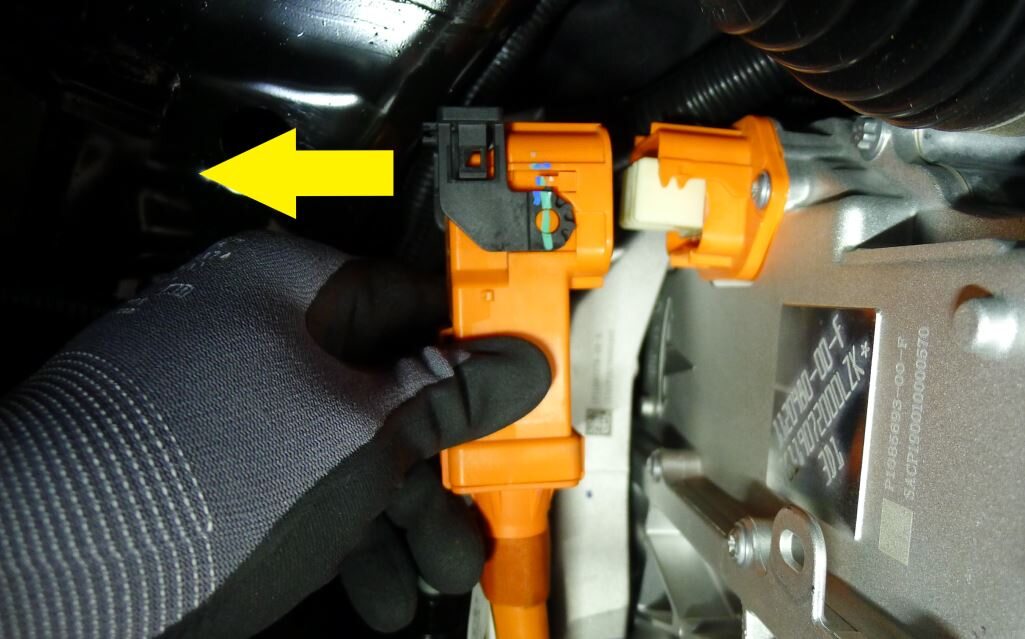

  31. 确认后驱动单元高压线束连接器的黑色释放杆处于打开位置，将连接器平直地安装到后驱动单元变流器高压接头上，将释放杆固定到关闭位置，然后滑动连接器锁片。
  32. 安装将后驱动单元高压线束支架固定到后驱动单元变流器的螺栓。
    6 Nm (4.4 lbs-ft)
  33. 紧固将后副车架电气线束固定到后驱动单元变流器的夹子。
  34. 检查后副车架电气线束逻辑连接器和后驱动单元变流器逻辑连接器上是否有冷却液，然后使用车间用压缩空气和清洁干燥的车间毛巾清除这些连接器上的任何冷却液。
  35. 将后副车架电气线束连接到后驱动单元变流器逻辑连接器，向上抬起把手，然后紧固锁片。
  36. 将后驱动单元热交换器出口软管安装到后驱动单元上，然后紧固将软管固定到驱动单元的卡子（4 个）。
  37. 将后驱动单元热交换器出口软管连接到后驱动单元热交换器，紧固卡子，然后对接头进行推拉推测试。
  38. 将后驱动单元变流器至热交换器软管安装到后驱动单元上，然后紧固将软管固定到驱动单元的卡子（4 个）。
  39. 将后驱动单元变流器至热交换器软管连接到后驱动单元热交换器，紧固卡子，然后对接头进行推拉推测试。
  40. 将后驱动单元变流器至热交换器软管连接到后驱动单元变流器入口，紧固卡子，然后对接头进行推拉推测试。
  41. 将后驱动单元变流器入口软管移动着安装到后副车架和后驱动单元高压线束之间。
  42. 将后驱动单元变流器入口软管连接到后驱动单元变流器入口，紧固卡子，然后对接头进行推拉推测试。
  43. 紧固将后驱动单元变流器入口管固定到后驱动单元高压线束的卡子。
  44. 将后驱动单元接地带安装到后驱动单元上，然后安装将接地带固定到驱动单元的螺栓。
  45. 紧固将后驱动单元接地带固定到后副车架的卡子。
  46. 将后副车架和后驱动单元总成放置在车辆下方。
  47. 小心地抬起副车架和后驱动单元总成，直到其向上靠在车身上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    升起副车架时注意不要损坏软管或线束。
  48. 安装并手动拧紧新的后副车架右侧螺栓，将后副车架固定到车身。
  49. 安装并手动拧紧新的后副车架左侧螺栓，将后副车架固定到车身。
  50. 将右侧剪力板安装到后副车架上，然后安装新的大号螺栓，将右侧剪力板和后副车架固定到车身。
  51. 安装并手动拧紧将右侧剪力板固定到高压电池的小号螺栓（2 个）。
  52. 将左侧剪力板安装到后副车架上，然后安装新的大号螺栓，将左侧剪力板和后副车架固定到车身。
  53. 安装并手动拧紧将左侧剪力板固定到高压电池的小号螺栓（2 个）。
  54. 使用撬杆调整后副车架相对于车身的位置，使副车架安装螺栓位于描图的中心，并且证示标记与副车架接触车身的位置对齐。
  55. 紧固将后副车架固定到车身的右后副车架螺栓，然后在紧固后标记螺栓。
    165 Nm (121.7 lbs-ft)
  56. 紧固将后副车架固定到车身的左后副车架螺栓，然后在紧固后标记螺栓。
    165 Nm (121.7 lbs-ft)
  57. 紧固将左侧剪力板和后副车架固定到车身的大号螺栓，然后在紧固后标记螺栓。
    130 Nm (95.9 lbs-ft)
  58. 紧固将右侧剪力板和后副车架固定到车身的大号螺栓，然后在紧固后标记螺栓。
    130 Nm (95.9 lbs-ft)
  59. 紧固将右侧剪力板固定到高压电池的小号螺栓（2 个）。
    35 Nm (25.8 lbs-ft)
  60. 紧固将左侧剪力板固定到高压电池的小号螺栓（2 个）。
    35 Nm (25.8 lbs-ft)
  61. 松开将后副车架固定到副车架举升工具的固定带（3 个）。
  62. 降低副车架举升工具，将其从车辆下方移出。
  63. 确认后驱动单元高压线束连接器的黑色释放杆处于打开位置，将连接器平直地安装到高压电池接头上，将释放杆固定到关闭位置，然后滑动红色连接器锁片。
  64. 安装将后驱动单元高压线束支架固定到高压电池的螺母。
    10 Nm (7.4 lbs-ft)
  65. 将冷却液排放收集器放置在高压电池左后侧下方。
  66. 从接头上取下堵头，立即将后驱动单元变流器入口软管连接到高压电池，紧固卡子，然后对接头进行推拉推测试。
  67. 在高压电池右后侧下方放置一个冷却液排放收集器。
  68. 从接头上拆下堵头，立即将后驱动单元冷却液出口软管连接到动力总成回流软管，紧固卡子，然后对接头进行推拉推测试。
  69. 将右后轮拱内衬放回原位，然后紧固将内衬固定到右门槛板的卡子（2 个）。
  70. 取走车辆下方的冷却液排放收集器。
  71. 安装高压电池后滑板。请参阅滑板 - 高压电池 - 后部（拆卸和更换）。
  72. 紧固将冷却液软管固定到右侧剪力板的卡子（2 个）。
  73. 紧固将冷却液软管固定到后滑板的卡子（4 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    卡子数量因以往车辆车型而异。
  74. 紧固将冷却液软管固定到左侧剪力板的卡子（2 个）。
  75. 将后平衡杆安装到后副车架上，然后安装新的螺栓（4 个），将平衡杆固定到副车架。
    30 Nm (22.1 lbs-ft)
  76. 将左后平衡杆末端连杆安装到后平衡杆上。
    Informational PurposesAn informational icon, calling your attention
    注
    上下移动平衡杆以便安装末端连杆。
  77. 安装新的螺母，将左后平衡杆末端连杆固定到后平衡杆。
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    使用 5 毫米内六角扳手防止球头螺柱转动或损坏球头。
  78. 将右后平衡杆末端连杆安装到后平衡杆上。
    Informational PurposesAn informational icon, calling your attention
    注
    上下移动平衡杆以便安装末端连杆。
  79. 安装新的螺母，将右后平衡杆末端连杆固定到后平衡杆。
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    使用 5 毫米内六角扳手防止球头螺柱转动或损坏球头。
  80. 紧固将后副车架线束固定到左侧车身的夹子。
  81. 将电气线束连接到后副车架线束左侧连接器，。
  82. 紧固将后副车架线束固定到右侧车身的夹子。
  83. 将电气线束连接到后副车架线束右侧连接器，。
  84. 将后驱动单元接地带安装到车身左后轮拱上，然后安装将接地带固定到车身的螺母。
    10 Nm (7.4 lbs-ft)
  85. 将左后支柱安装到车身上左侧顶部支座处，然后安装将支柱固定到车身的螺栓（2 个）。
    41 Nm (30.2 lbs-ft)
  86. 拆卸 S 型挂钩，将左后制动钳安装到左后转向节上，然后安装新的螺栓（2 个），将制动钳固定到转向节上。
    83 Nm (61.2 lbs-ft)
  87. 拆卸将左后制动盘固定到轮毂的螺栓。
  88. 将轮毂千斤顶适配器安装到左后轮毂上，然后手动拧紧带耳螺母（5 个）。
  89. 使用托臂支架支撑轮毂千斤顶适配器，然后模拟左后悬架位于行驶高度的情况。
  90. 使用后行驶高度扭矩表验证左后悬架是否设置为行驶高度规格。
    Informational PurposesAn informational icon, calling your attention
    注
    可能需要稍微调整托臂支架或 Gemore 弹簧压缩器工具。
  91. 将后悬架设置为行驶高度时，围板底部与后轴中心的距离应为378 毫米。
    Informational PurposesAn informational icon, calling your attention
    注
    可能需要稍微调整托臂支架或 Gemore 弹簧压缩器工具。
  92. 紧固将左后上尾连杆固定到转向节的螺栓和螺母，然后在紧固后用油性记号笔标记紧固件。
    134 Nm (98.8 lbs-ft)
  93. 紧固将左后上前连杆固定到转向节的螺栓和螺母，然后在紧固后用油性记号笔标记紧固件。
    76 Nm (56.0 lbs-ft)
  94. 紧固将左后止推杆固定到转向节的螺栓和螺母，然后在紧固后用油性记号笔标记紧固件。
    76 Nm (56.0 lbs-ft)
  95. 紧固将左后下前连杆固定到转向节的螺栓和螺母，然后在紧固后用油性记号笔标记紧固件。
    76 Nm (56.0 lbs-ft)
  96. 拆卸左后悬架下方的托臂支架。
  97. 拆卸用于固定轮毂千斤顶适配器的带耳螺母（5 个），然后将轮毂千斤顶适配器从车上拆下。
  98. 安装将左后制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
  99. 从左后螺旋弹簧上拆下 Gedore 弹簧压缩器。
    Informational PurposesAn informational icon, calling your attention
    注
    有关其他信息，请参阅“工具概况”。
  100. 重复第85步至第99步，完成车辆右侧相关操作。
  101. 安装后扩散器。请参阅 扩散器 - 后饰板（拆卸和更换）。
  102. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。
  103. 安装左后和右后悬架护罩。请参阅盖板 - 后悬架 - LH（拆卸和更换）。
  104. 安装左后和右后轮毂。请参阅轮毂（拆卸和更换）。
  105. 执行冷却系统真空重新加注程序。请参阅冷却系统（真空重新加注）。
  106. 连接低压电源。请参阅12V/低压电源（断开和连接）。
  107. 将低压维护设备连接到车辆，然后断开低压电池。请参阅低压维护设备（连接和断开）。
  108. 在触摸屏上，长按 "Park" 按钮以禁用电子驻车制动 (EPB) 维护模式，然后拆卸所有轮挡。
  109. 将装有 Toolbox 3 的笔记本电脑重新连接到车辆。请参阅Toolbox 3（连接和断开）。
  110. 在 Toolbox 3 中，点击Dashboards选项卡，在搜索字段中输入 “Drive Unit”，然后点击[Model 3/Y] Rear Drive Unit Replacement。
  111. 在 “After Rear Drive Unit Replacement” 操作列表中，点击Stop Thermal Fluid Fill/Drain，点击Run，然后等待例行程序完成。
  112. 在 “After Rear Drive Unit Replacement” 操作列表中，点击Rear Drive Unit Usage ID Configuration，点击Run，然后等待例行程序完成。
  113. 在“After Rear Drive Unit Replacement”操作列表中，点击Service CAN Redeploy，点击Run，然后等待例行程序完成。
  114. 重新连接低压电池，然后断开低压维护设备。请参阅低压维护设备（连接和断开）。
  115. 在 “After Rear Drive Unit Replacement” 操作列表中，点击Secure pairing (immobilizer pairing) between the Security Controller and Drive Inverter and Vehicle Odometer Pairing to UI，点击Run，然后等待例行程序完成。
  116. 在 “After Rear Drive Unit Replacement” 操作列表中，点击Coolant Air Purge，点击Run，然后等待例行程序完成。
  117. 在 “After Rear Drive Unit Replacement” 操作列表中，点击Thermal System Performance Test，点击Run，然后等待例行程序完成。
  118. 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
  119. 根据需要向储液罐中添加冷却液，然后安装储液罐罐盖。
  120. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  121. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  122. 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机。
  123. 仅适用于中国、日本和韩国：小心揭下前备箱盖上的旧电机标签，然后粘贴新的电机标签以匹配新的电机信息。
  124. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架。
