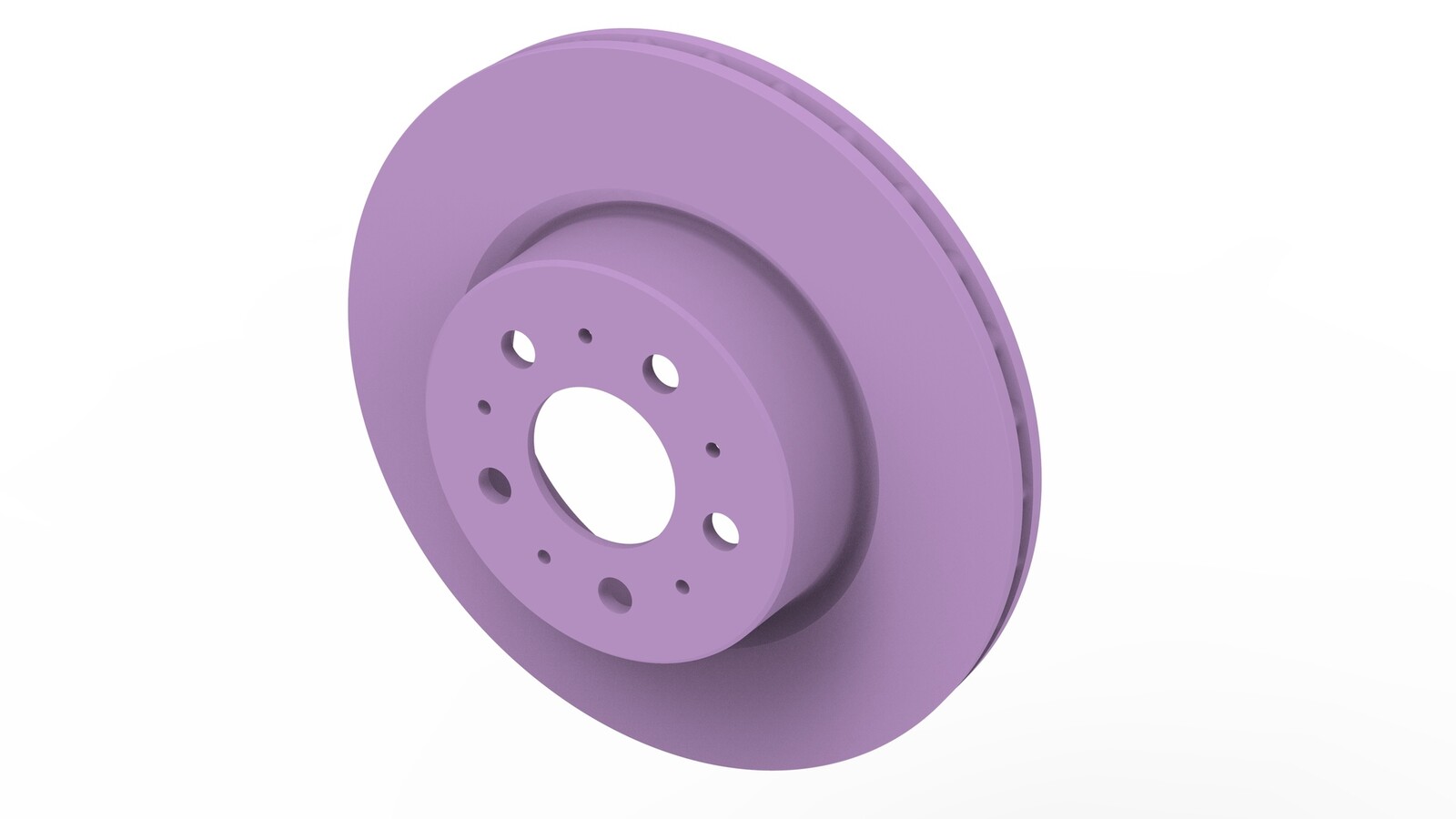

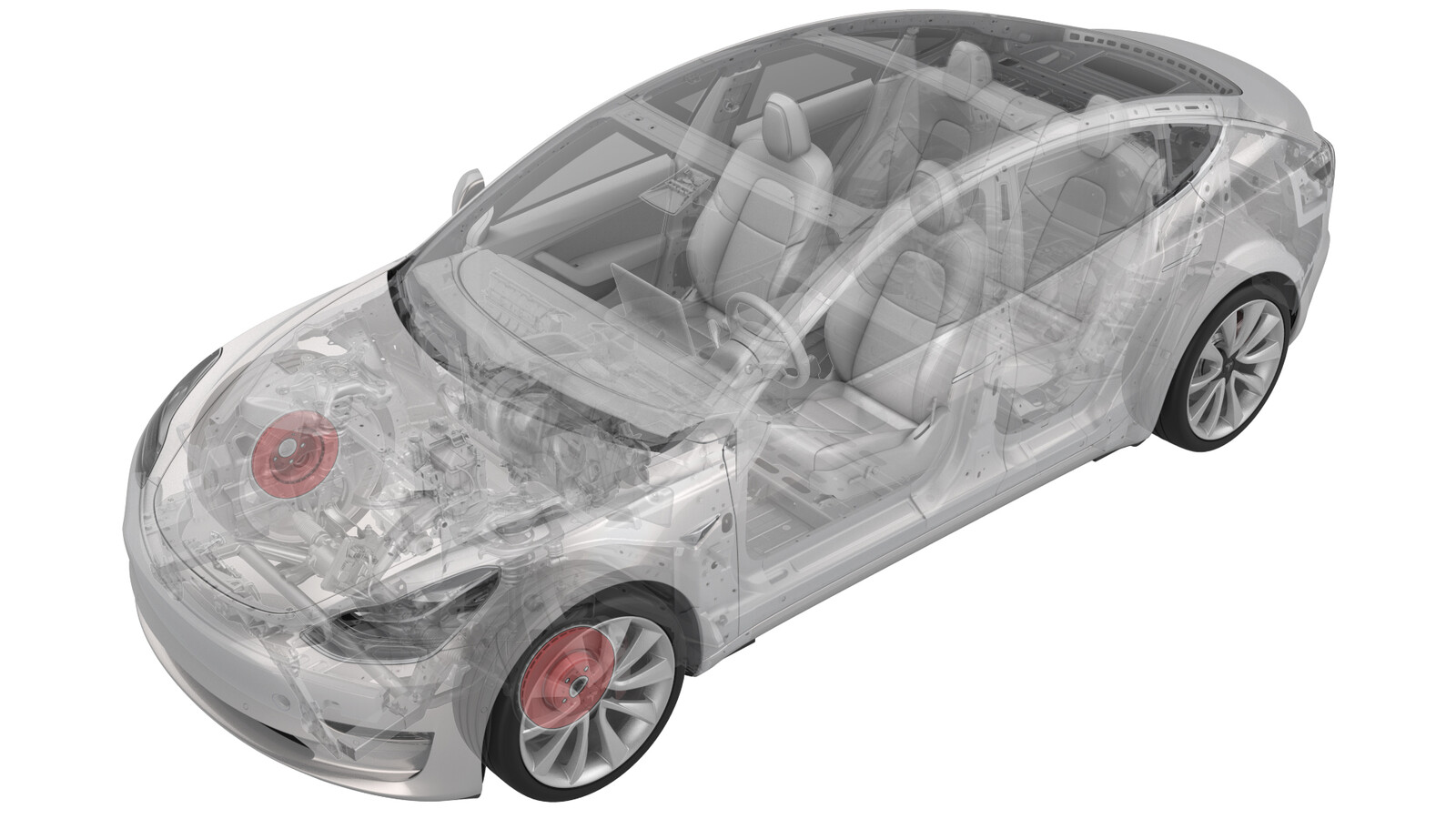

制动盘 - 前 - 左侧（拆卸和更换）

校正代码 33010102 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1134786-00-A 制动钳扩张器工具，Model 3
  • 2025-05-08: 将制动片磨合步骤更新为在更换制动盘后执行。
  • 2023 年 11 月 22 日：添加了有关更换单个制动盘的额外信息。
注
有关详细的制动规格，请参阅制动器。
注
如果需要更换单个制动盘（由于损坏），则必须测量相应车轴制动盘的偏转值和厚度。请参阅制动盘 - 前 - 左侧（测量偏转值）。

扭矩规格

表 1. 扭矩规格: 制动盘 - 前 - 左侧（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
LH front brake hose bracket to the LH front knuckle
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒扳手
 重复使用
LH front caliper to the LH front knuckle
94 Nm (69.3 lbs-ft)
  • 外梅花套筒 E18
 更换 1088969-00-B
Brake rotor to the hub
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

拆卸

  1. 升起车辆并拆下 LH 前轮毂。请参阅轮毂（拆卸和安装）。

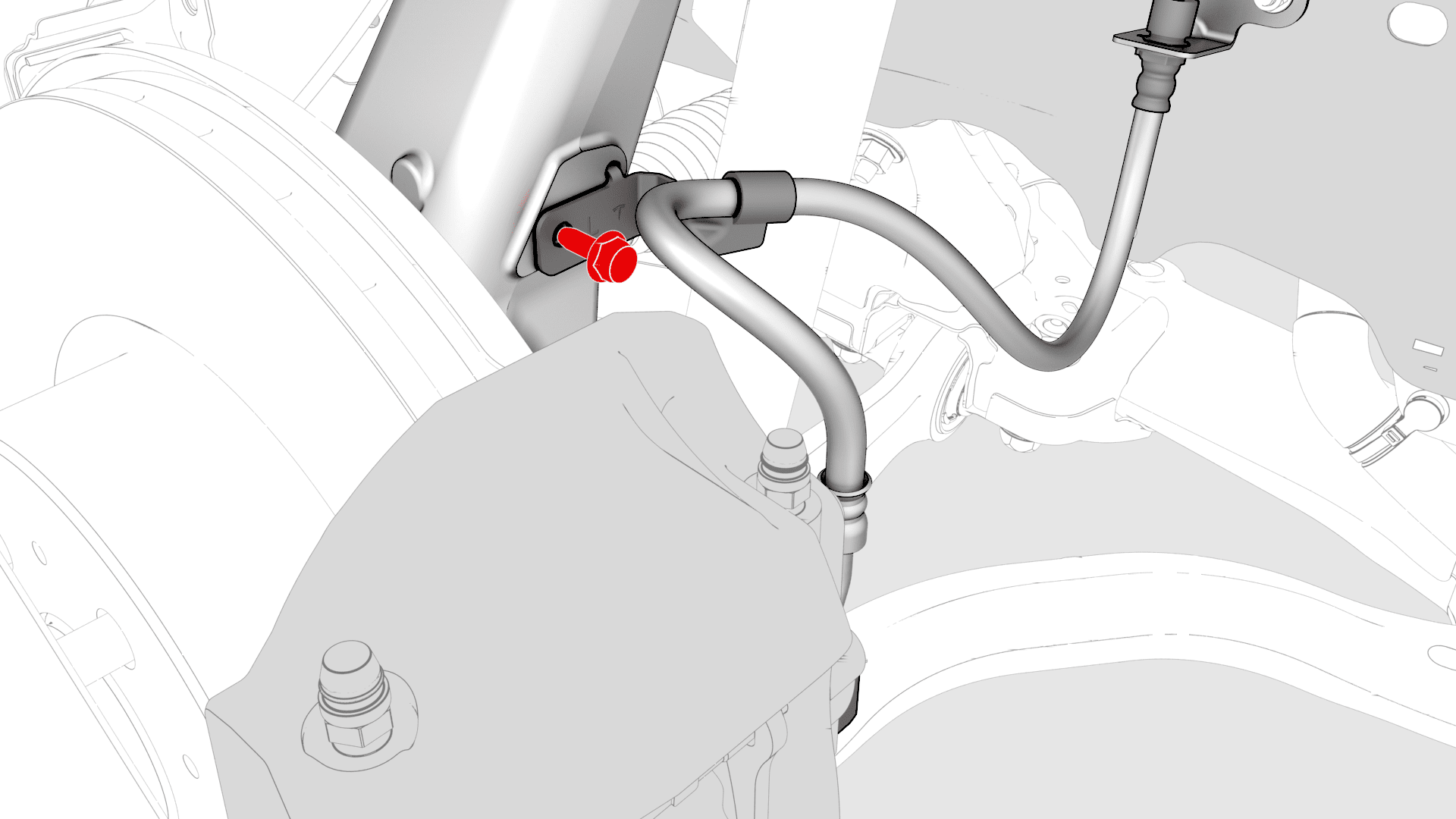

  2. 拆下将左前制动软管支架固定到左前转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  3. 拆下并弃用将左前制动钳固定到左前转向节的螺栓，将制动钳从转向节上拆下，然后将制动钳挂在 S 型钩上。
    94 Nm (69.3 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 E18
    注
    如果需要，使用制动钳扩张器工具将制动钳活塞推至完全打开位置。

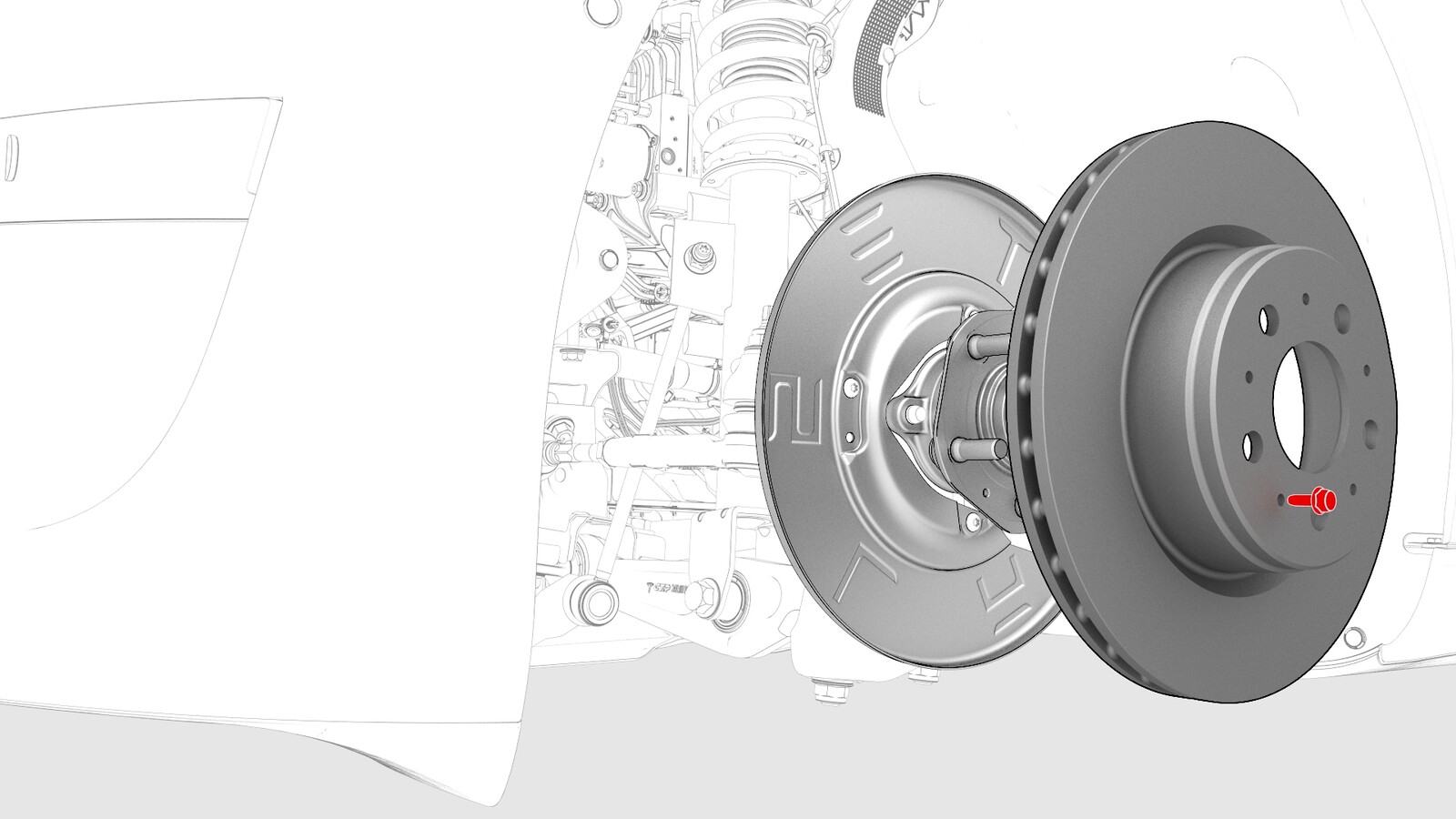

  4. 拆下将制动盘固定到轮毂轴承的螺栓，然后将制动盘从轮毂轴承上拆下。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

安装

安装程序与拆卸程序相反，以下各项除外：

  1. 更换耐落螺栓
  2. 紧固后，使用油性记号笔标记紧固件。
  3. 至少将制动踏板踩下 5 次，以便制动片与制动盘接触。
    警告
    请务必在驾车前检查制动片是否正确就位。
  4. Burnish the brakes. See 制动片 - 磨合.
    注
    During vehicle driving, make sure that proper brake pedal feel and performance is achieved.
    注
    Add the correction code for brake pad burnishing 33013000 as a separate correction within the same activity to the Service Visit.
