铰链 - 车门 - 前 - 上 - 左侧（拆卸和更换）

校正代码 11336402 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-09-16: 更新了将前车门上部铰链固定到车身的螺栓的扭矩值，更新后为 23 Nm。

拆卸

  1. 打开左侧前车门，降下左侧前车窗。

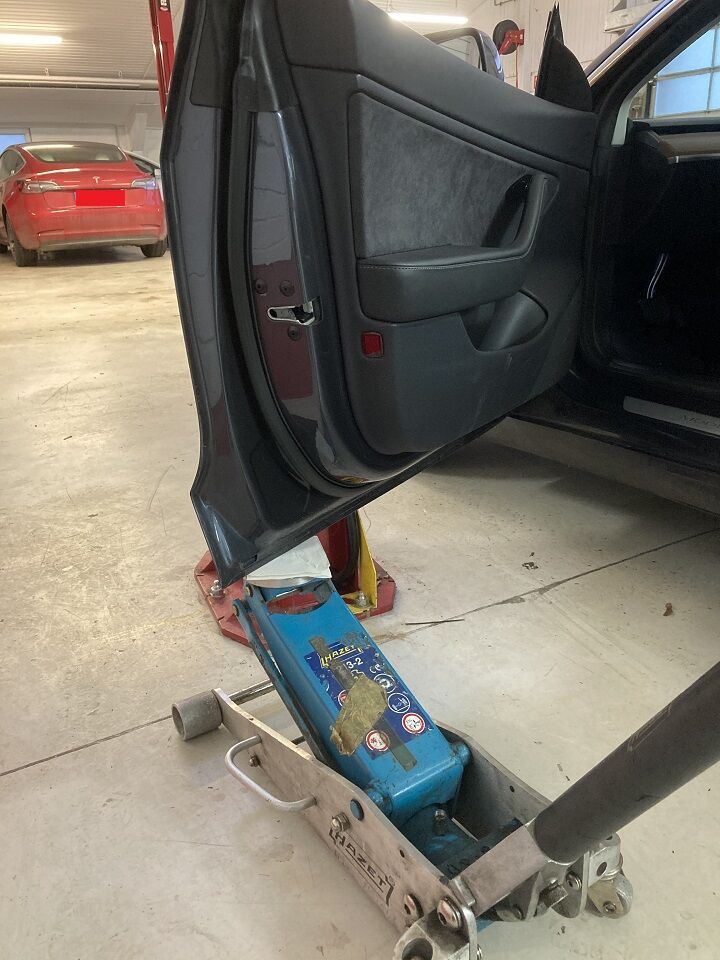

  2. 用卧式千斤顶撑起左前车门。
    警告
    使用柔软材料保护车门涂漆。

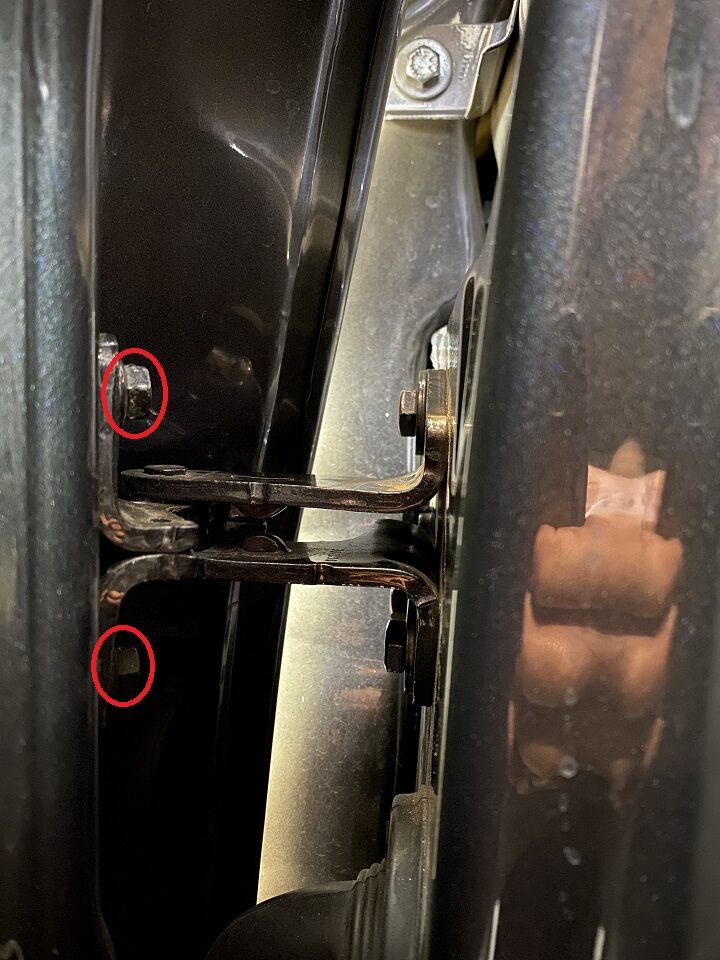

  3. 拆卸将左前车门上部铰链固定到左前车门的螺栓（2 个）。
    27 Nm (19.9 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

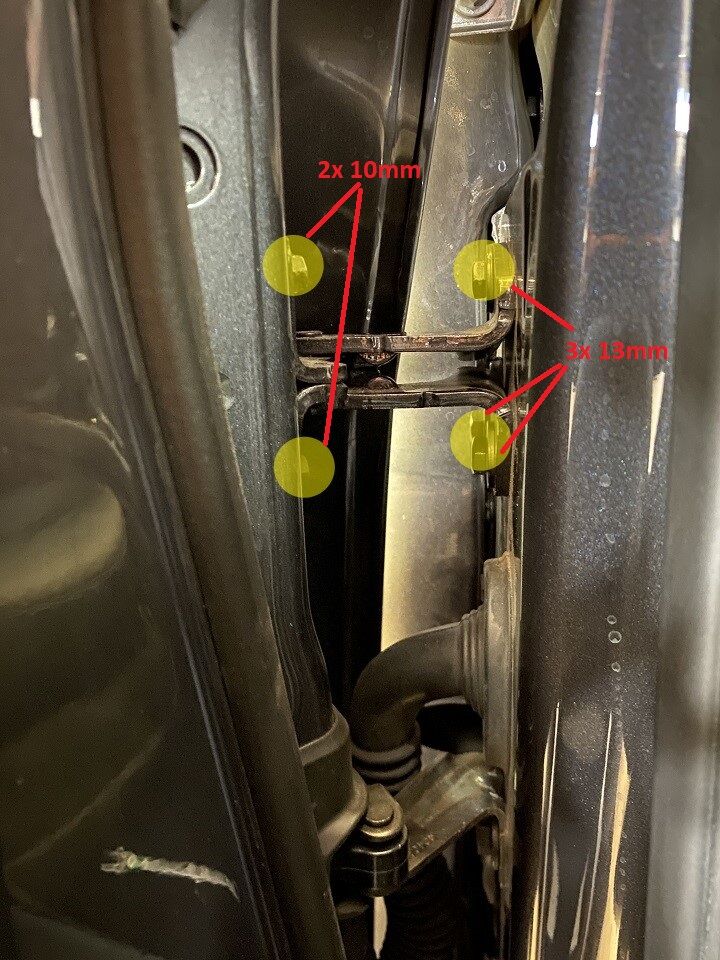

  4. 拆下将左侧前车门上部铰链固定到车身的螺栓 (x3)。
    23 Nm (17.0 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒

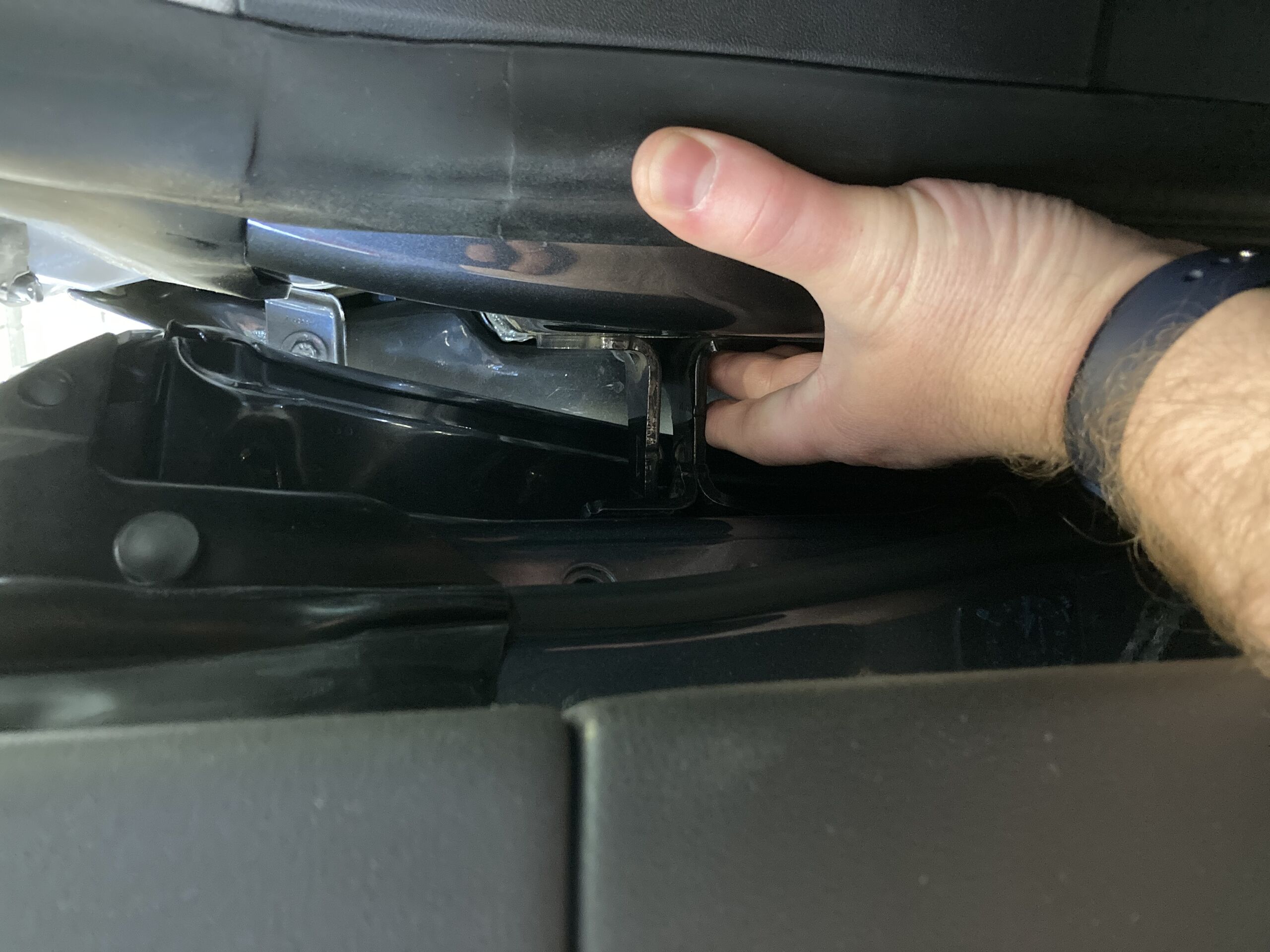

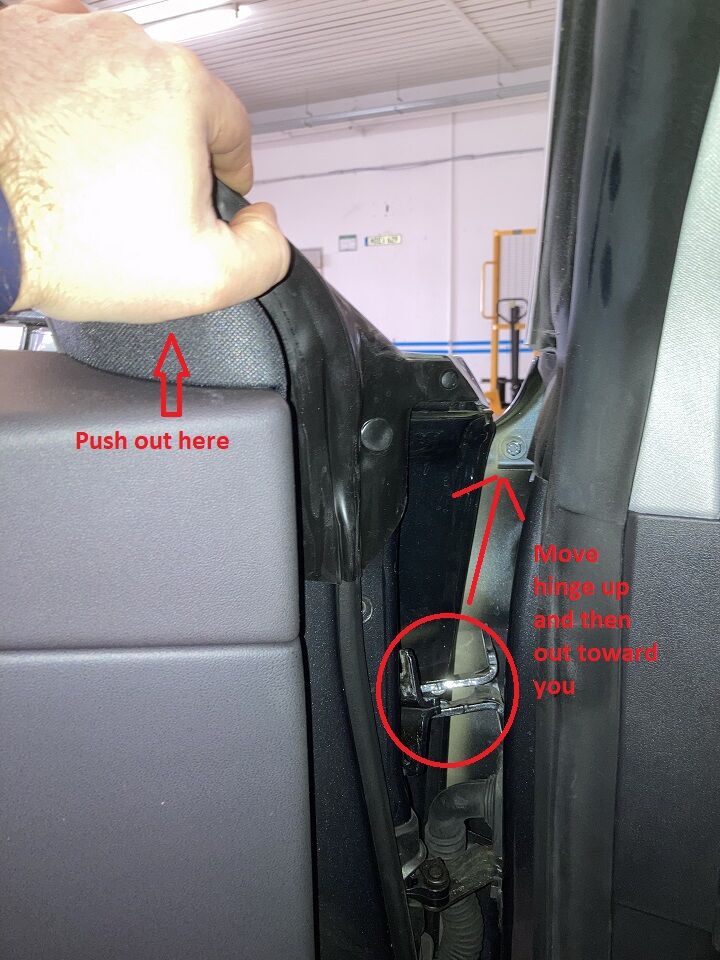

  5. 用一只手在车门顶部靠近扬声器的位置向外推，然后将左侧前车门上部铰链先向上再向外送入车辆后部，以将其拆下。

安装

  1. 将左前车门上部铰链放置在车辆上。
  2. 安装并用手拧紧将左侧前车门上部铰链固定到车身的螺栓 (x3)。
    提示
    推荐使用以下工具
    • 13 mm 套筒
  3. 安装并用手拧紧将左侧前车门上部铰链固定到左侧前车门的螺栓 (x2)。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  4. 从左侧前车门下方移走卧式千斤顶。
  5. 关闭左侧前车门，然后检查间隙和平整度是否在规格范围内。视需要进行调节。

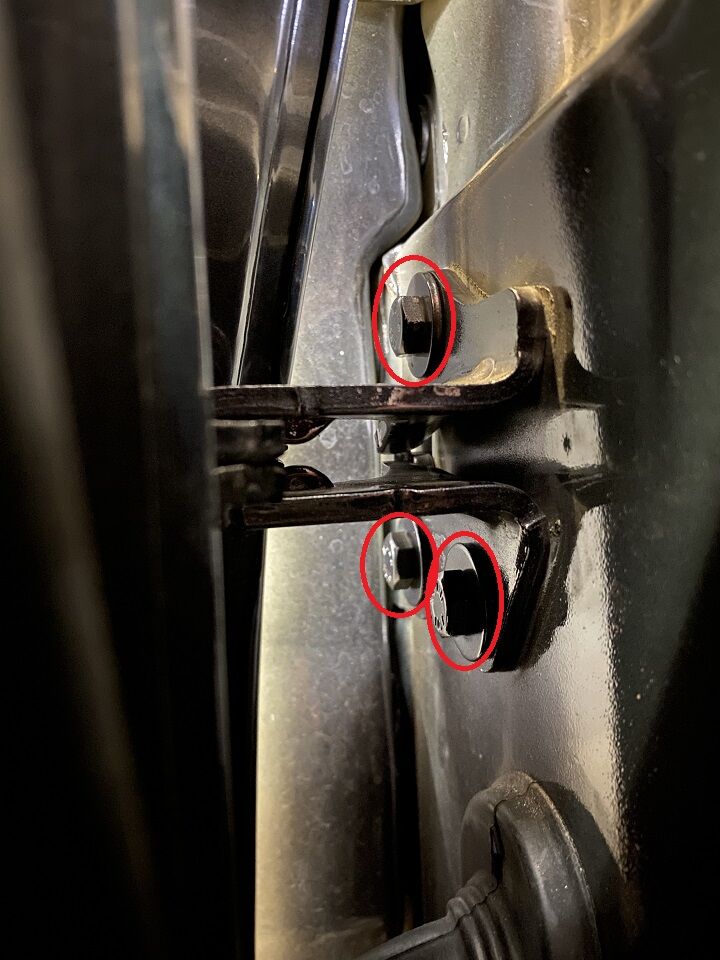

  6. 拧紧将左侧前车门上部铰链固定到车身的螺栓 (x3)。
    23 Nm (17.0 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
  7. 拧紧将左侧前车门上部铰链固定到左侧前车门的螺栓 (x2)。
    27 Nm (19.9 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  8. 使用 IPA 湿巾清洁左侧前车门上部铰链螺栓头，风干 1 分钟，然后再继续执行下一步。
  9. 根据需要在螺栓头上涂抹修补漆。
    注
    涂敷前，务必先摇匀修补漆。
    注
    有关风干时间说明，请参阅标签。
  10. 升起左侧前车窗并关闭左侧前车门。
