模块 - 车身控制器 - RH（右侧驾驶）（不带加热泵款）（拆卸和更换）

校正代码 17152252 0.90 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-08-05: 删除了维护模式增强版“中压”指导。
  • 2025-03-10: 更新了更换后例行程序。

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  2. 拆下右侧脚部空间风管。请参阅风管 - 脚部空间 - 右侧（右侧驾驶）（拆卸和更换）。
  3. 拆下 A 柱右侧中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  4. 拆下 A 柱右侧下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  5. 松开将右侧前侧毡毯固定到右侧脚部空间的夹子。
  6. 向后折叠右侧前毡毯。

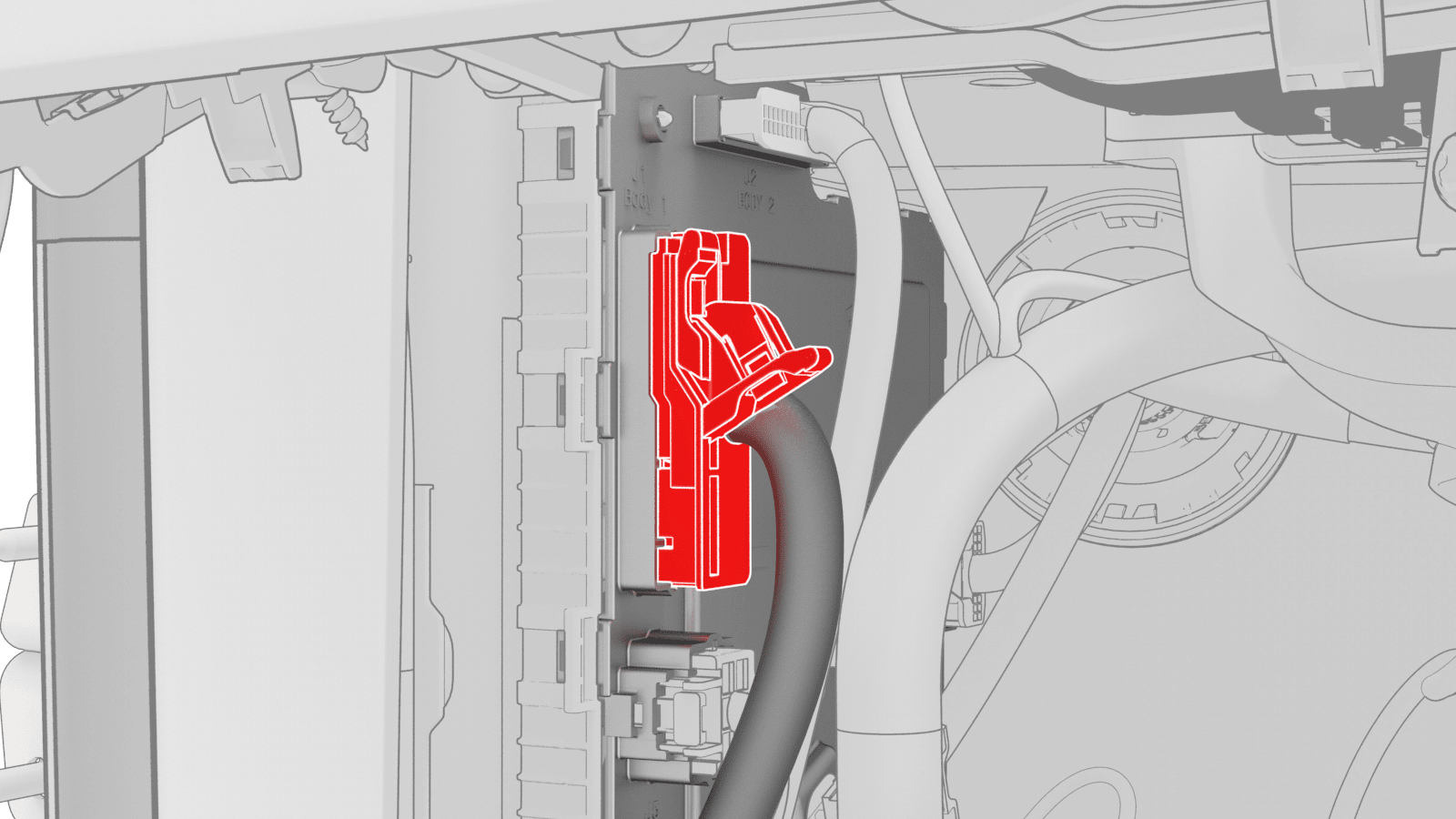

  7. 断开电气连接器与右侧车身控制器模块的连接。

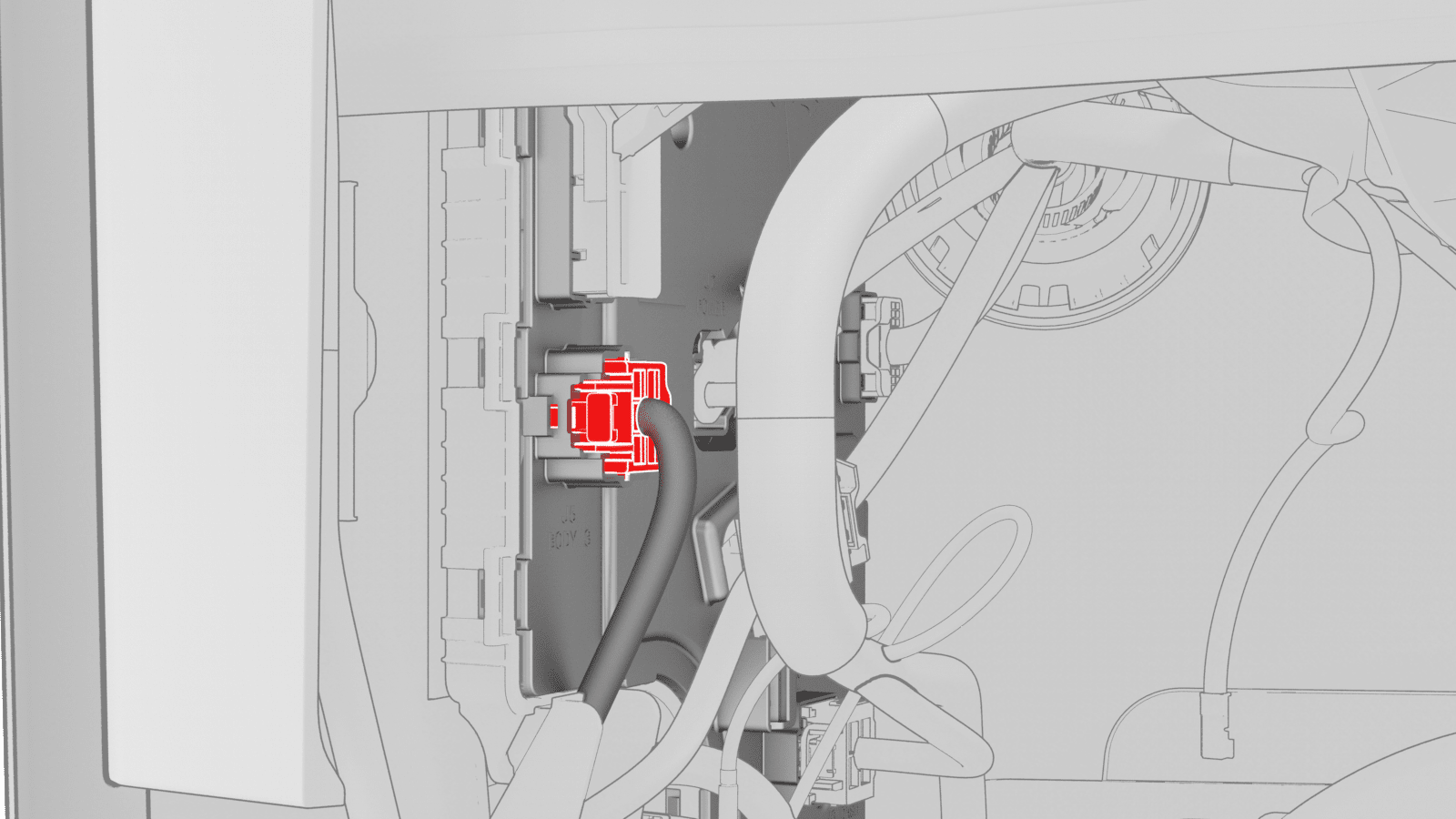

  8. 解锁，然后断开右侧前车门电气连接器与右侧车身控制器模块的连接。

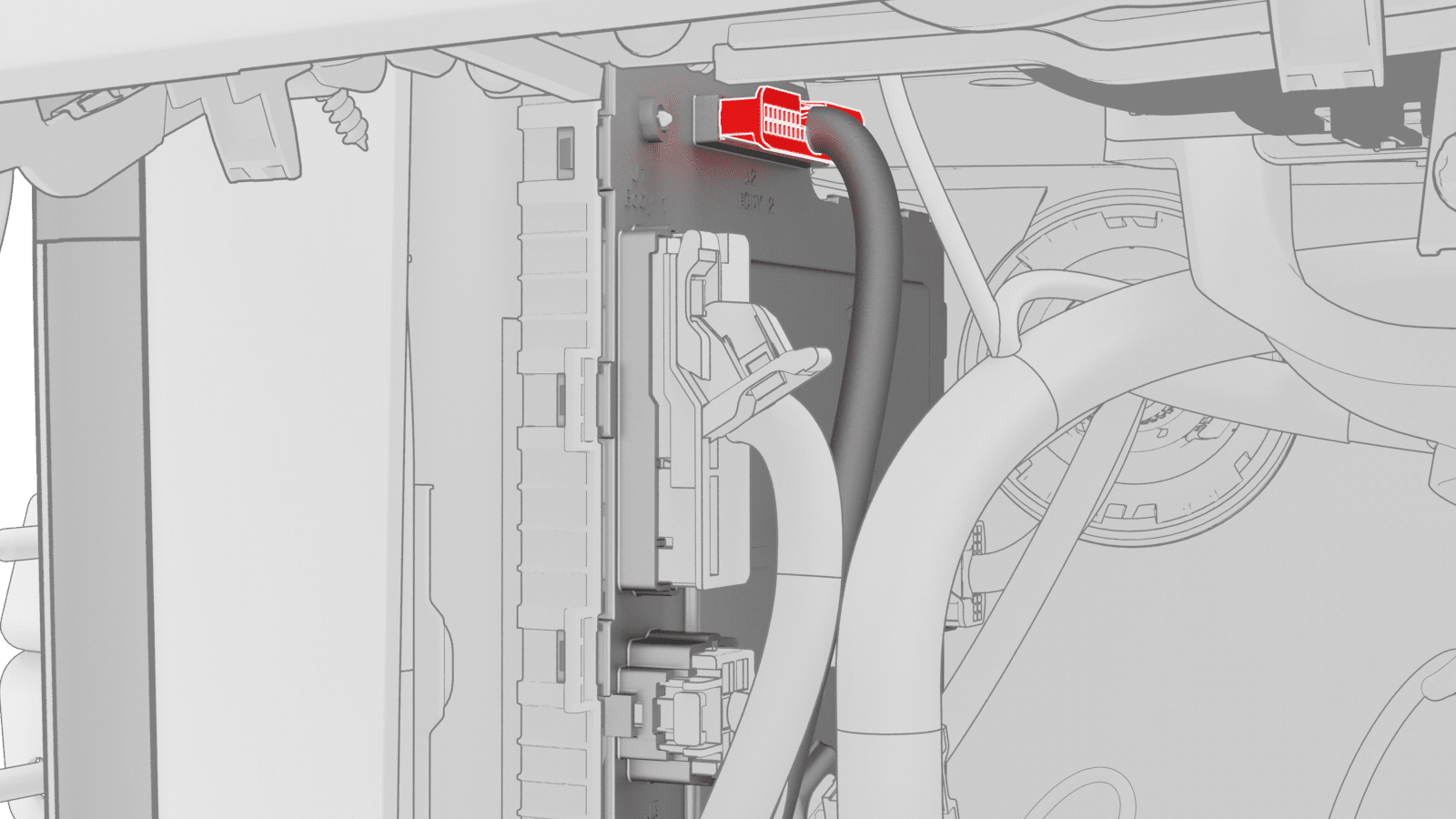

  9. 松开连接器锁，然后断开驾驶位座椅电气连接器与右侧车身控制器模块的连接。
  10. 断开仪表板线束同轴电缆与右侧车身控制器模块的连接。
  11. 断开暖通空调电气连接器与右侧车身控制器模块的连接。
  12. 断开前侧线束连接器与右侧车身控制器模块的连接。
  13. 松开将直列式电气连接器固定到右侧车身控制器模块的夹子，然后断开电气连接器。
  14. 拆下并弃用将 12V 电源线固定到左侧车身控制器模块的螺母。
    提示
    推荐使用以下工具
    • 10 毫米 12 角深套筒
  15. 从右侧车身控制器模块上拆下直流-直流正极电缆。
    提示
    推荐使用以下工具
    • 10 毫米 12 角深套筒
  16. 将 2 号车身电气连接器连接到左侧车身控制器模块。
  17. 将 1 号车身电气连接器连接到左侧车身控制器模块。
  18. 将 3 号车身电气连接器连接到左侧车身控制器模块。
  19. 断开 RH A 柱底部区域的 3 处直列式电气连接器。
  20. 松开将电气线束固定到 RH A 柱下部区域的夹子。
  21. 松开将右侧车身电气线束固定到右侧车身控制器模块的夹子。
  22. 从右侧车身控制器模块中移出右侧车身线束。
  23. 松开将线束固定到右侧车身控制器模块的夹子。
  24. 拆下并弃用将右侧车身控制器模块固定到车身的螺母。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  25. 向上滑动右侧车身控制器，以松开 W 型夹，然后从仪表板下方移出右侧车身控制器，接着从车上拆下右侧车身控制器。
  26. 倘若右侧车身控制器模块配有护罩，请松开将护罩固定到模块的夹子。
    注
    即便拆卸期间无护罩，也应在新车身控制器模块上安装护罩。

安装

  1. 将护罩单独放置在车辆的相应位置上。
    警告
    即便拆卸期间无护罩，也应在车身控制器模块上安装护罩。
    注
    垂直放置护罩，并将其置于电脑上方，然后旋转下部边缘，将护罩调整至水平。
  2. 将右侧车身控制器模块调整至仪表板支架底部，然后安装将护罩固定到模块的 2 个夹子。
    注
    确保两个卡子完全就位。
  3. 将 W 型夹与车身开口对齐，然后向下滑动，以便将右侧车身控制器固定到车身。
  4. 安装新的螺母，将右侧车身控制器模块固定到车辆。
    提示
    • 10 毫米套筒扳手
  5. 安装将线束固定到右侧车身控制器的夹子。
  6. 将右侧车身线束上移至右侧车身控制器的右侧，然后安装，将线束夹 (x4) 固定到右侧车身控制器。
  7. 将车身 3 电气连接器连接到右侧车身控制器模块。
    注
    确保车身 3 电气连接器锁完全接合。
  8. 将车身 1 电气连接器连接到右侧车身控制器模块。
    注
    确保车身 1 电气连接器锁完全接合。
  9. 将车身 2 电气连接器连接到右侧车身控制器模块。
    注
    确保车身 2 电气连接器锁完全接合。
  10. 将线束夹 (x2) 安装到仪表板支架上。
  11. 将直流-直流正极电缆安装到右侧车身控制器模块。
    8.5 Nm (6.3 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米 12 角深套筒
  12. 安装新的螺母，将 12V 电源线固定到右侧车身控制器模块。
    8.5 Nm (6.3 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米 12 角深套筒
  13. 连接直列式电气连接器，然后固定到右侧车身控制器模块上。
  14. 将前侧线束电气连接器连接到右侧车身控制器模块。
  15. 将暖通空调电气连接器连接到右侧车身控制器模块。
  16. 将仪表板电气连接器连接到右侧车身控制器模块。
  17. 将仪表板线束同轴电缆连接到右侧车身控制器模块。
  18. 将驾驶位座椅电气连接器连接到右侧车身控制器模块。
    注
    确保驾驶位座椅电气连接器锁完全接合。
  19. 将右侧前车门电气连接器连接到右侧车身控制器模块。
    注
    确保右侧前车门电气连接器完全锁定。
  20. 将右侧前车门线缆连接器连接到右侧车身控制器模块。
  21. 安装将右侧地毯定位器支架固定到车辆的螺母。
    2.5 Nm (1.8 lbs-ft)
  22. 将右侧前毡毯向后折叠至原始位置。
  23. 安装 A 柱右侧下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  24. 安装 A 柱右侧中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  25. 安装右侧脚部空间风管。请参阅风管 - 脚部空间 - 右侧（右侧驾驶）（拆卸和更换）。
  26. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  27. Reinstall the vehicle firmware. See 软件重新安装 - 触摸屏.
  28. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_CONTROLLER_RIGHT_POST-REPLACEMENT-PROCEDUREvia Service Mode Plus:
    • low-voltage ➜ Right Controller Post Replacement ➜ Right Controller Post Replacement Procedure
    • mid-voltage ➜ Right Controller Post Replacement ➜ Right Controller Post Replacement Procedure
    via Toolbox:(link)
    注
    在校准过程中，保持副驾位座椅无任何物体。
