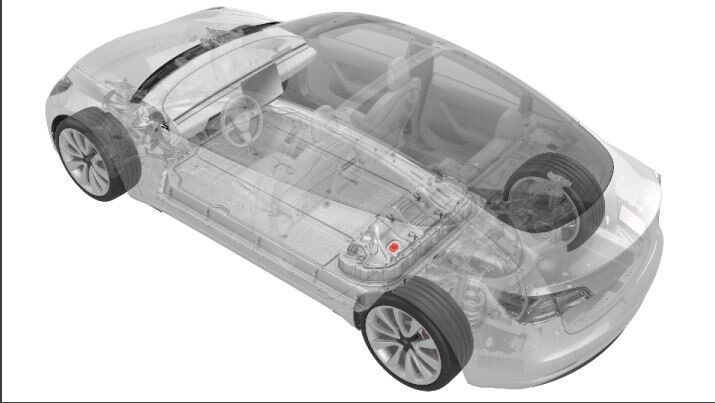

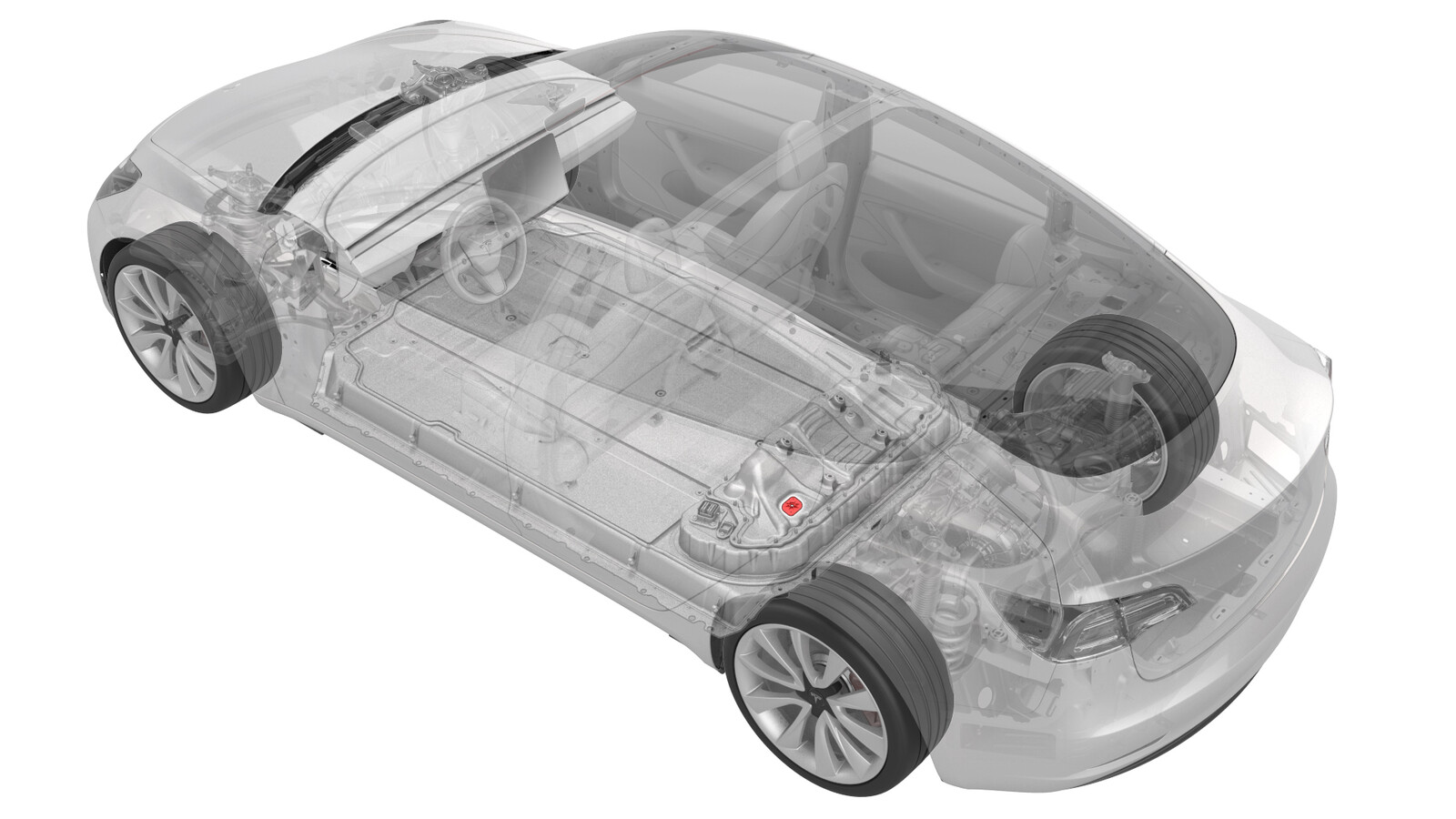

盖 - 高压探针 - 高压电池（拆卸和更换）
\校正代码16101602 0.36 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1059330-00-B 1/4 英寸 五角梅花钻头套筒，带加长件
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将高压探针盖固定到高压电池仓盖板的螺栓 |
 6 Nm (4.4 lbs-ft) |
|
更换 |
注
紧固后，使用油性记号笔标记紧固件。
|
拆卸
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
-

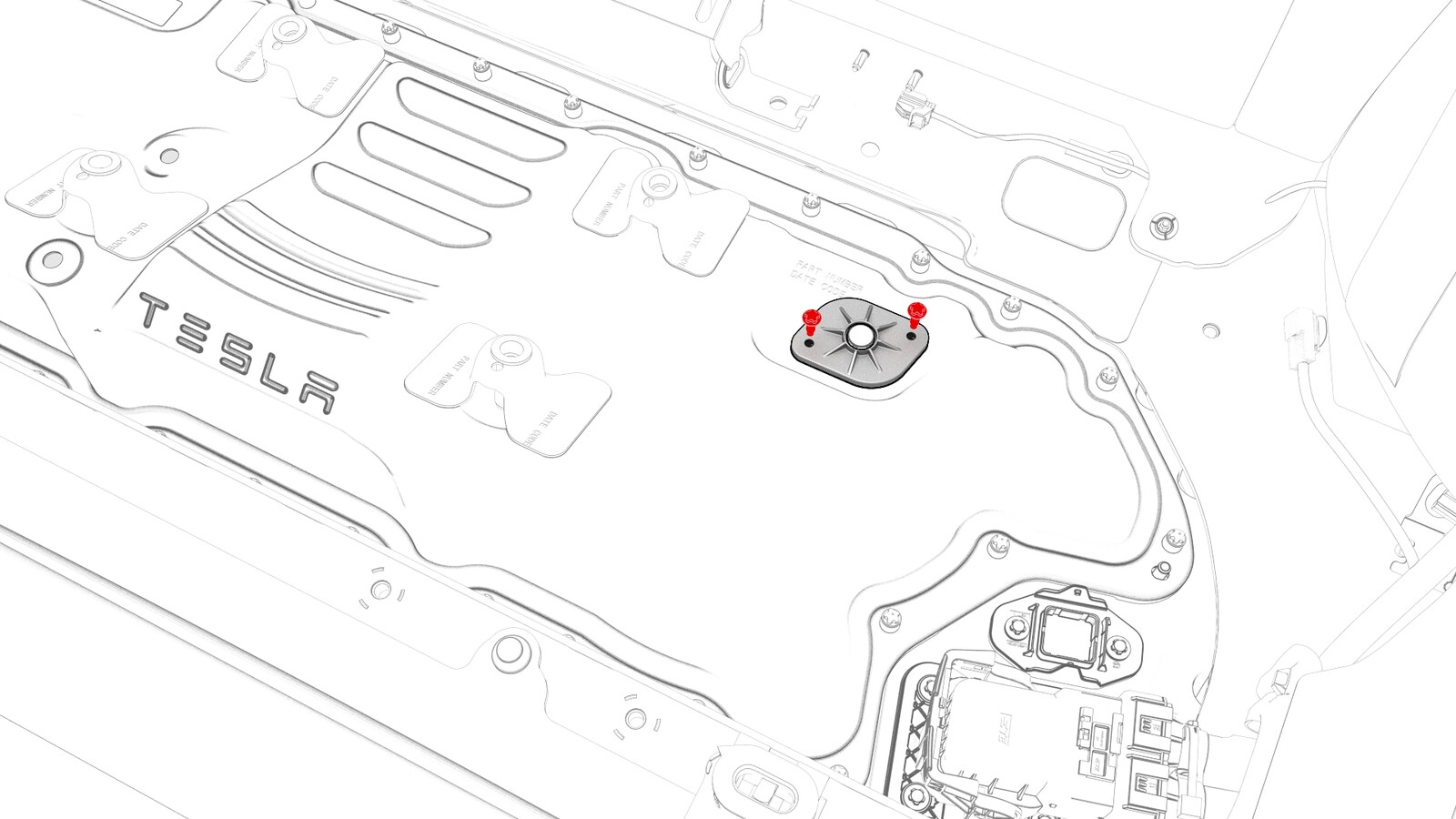

拆卸并弃置将高压探针盖固定到高压电池仓盖板的五角螺栓（2 个），然后从高压电池仓盖板上拆下高压探针盖。
安装
- 用异丙醇 (IPA) 湿巾清洁高压探针盖密封件表面以及高压电池仓盖板装配面。
-

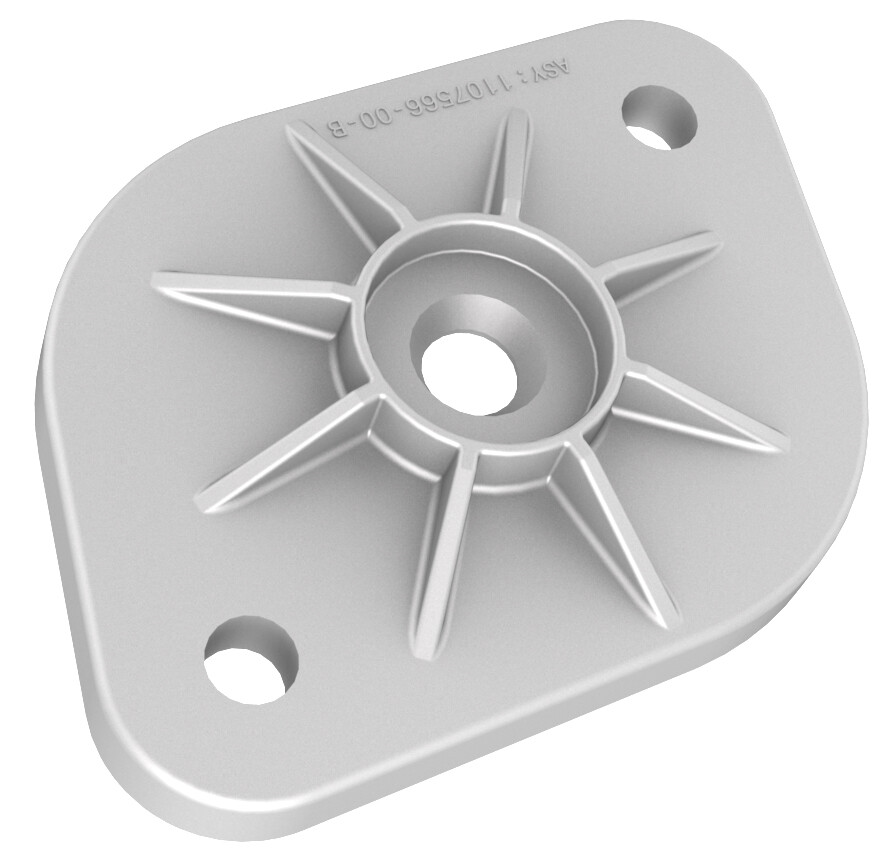

目视检查高压探针盖垫圈与高压电池仓盖板装配面，检查是否存在裂痕、切口、凹陷、磨损以及任何影响密封性的损坏痕迹。
注如果高压探针盖垫圈出现任何破损，请更换垫圈。如果高压电池仓盖板装配面存在可能影响密封性的轻微破损，需按照要求执行高压电池仓漏气测试。
-
将高压探针盖安装到高压电池仓盖板上，安装新的五角螺栓（2 个），将高压探针盖固定至高压电池仓盖板。拧紧螺栓后，使用油漆笔做下标记。6 Nm (4.4 lbs-ft)
-
如果在高压电池仓盖板装配面上发现轻微破损，请适时执行高压电池仓漏气测试。请参阅高压电池仓漏气测试。
注如将拆下高压电池仓盖板，请在安装高压电池仓盖板后再执行高压电池仓漏气测试。
- 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
