制动管路 - 后 - 右侧 至门槛（拆卸和更换）

校正代码 33035302 2.94 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 7 月 3 日：将执行定位检查/调整的最后一步变更为参阅定位要求表。
设备：

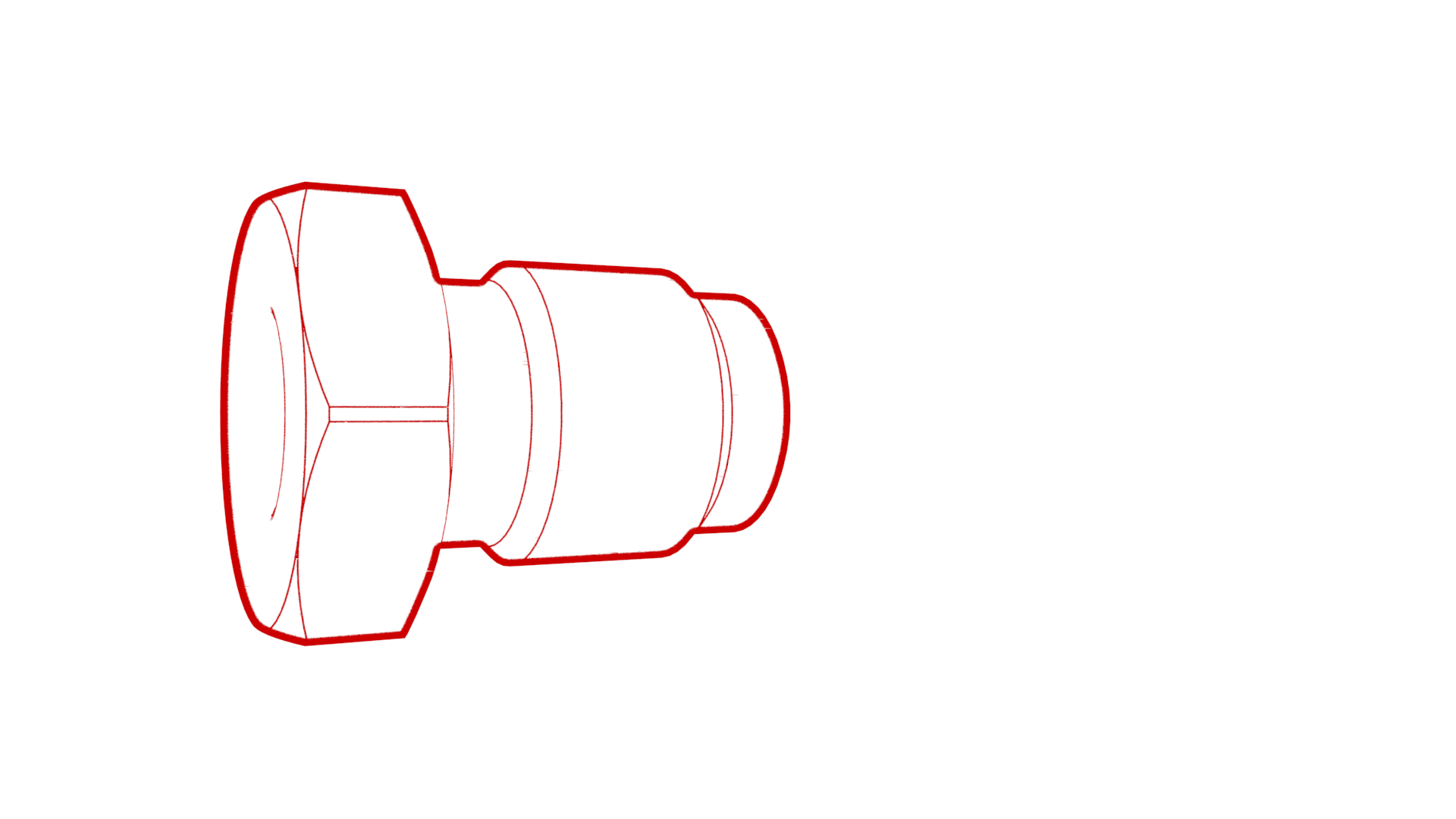

  • 1079041-00-A 爪型扩口螺母套件

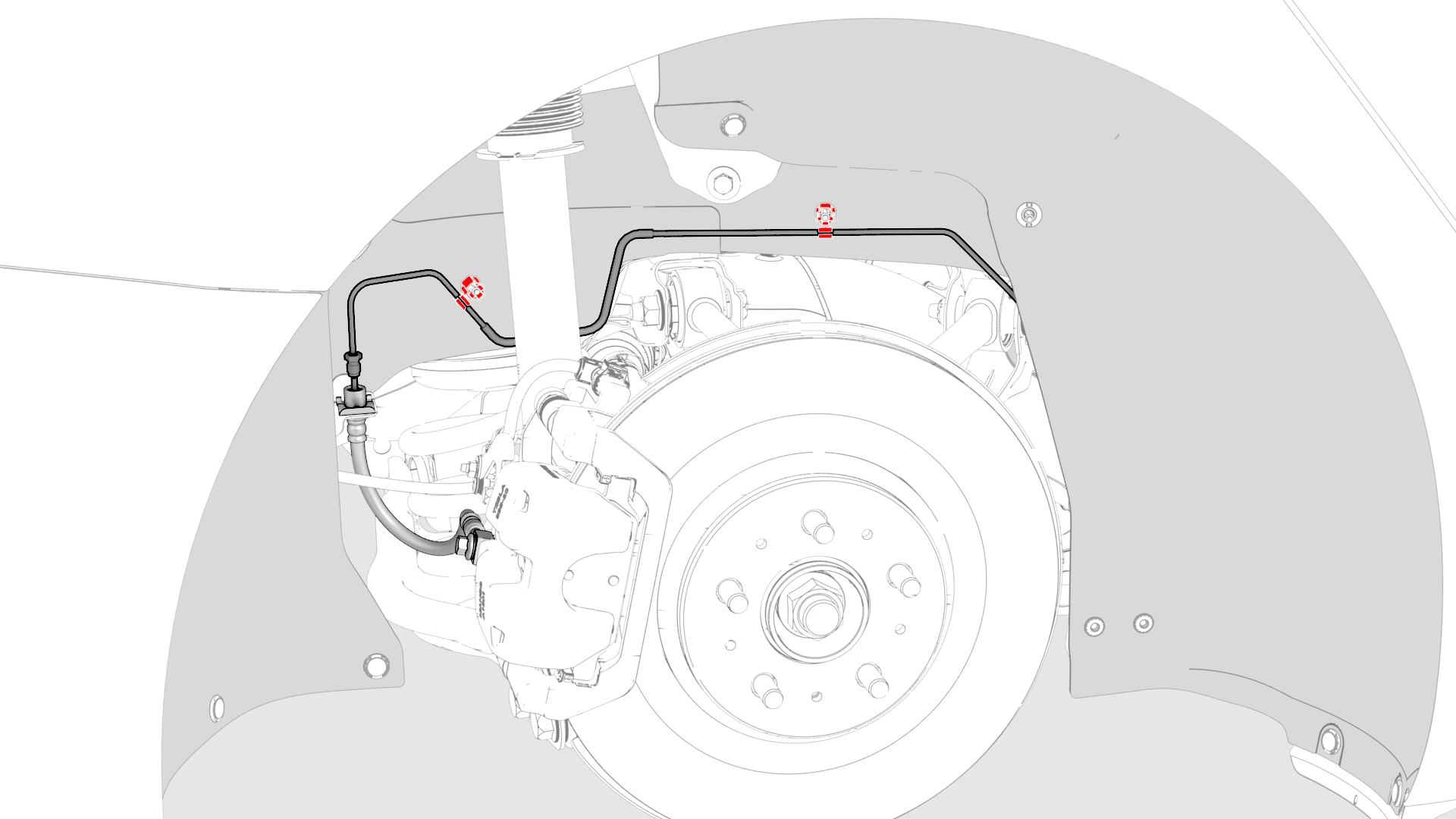

拆卸

  1. 警告

    Brake fluid dissolves paint. Have clean towels and plenty of water standing by to wash spilled brake fluid off painted surfaces.

    注

    根据当地的环境法规处理使用过的制动液。

  2. 拆下后副车架总成。请参阅 副车架总成 - 后（拆卸和安装）。
  3. 将机油排放容器放在制动管路接线盒下方。

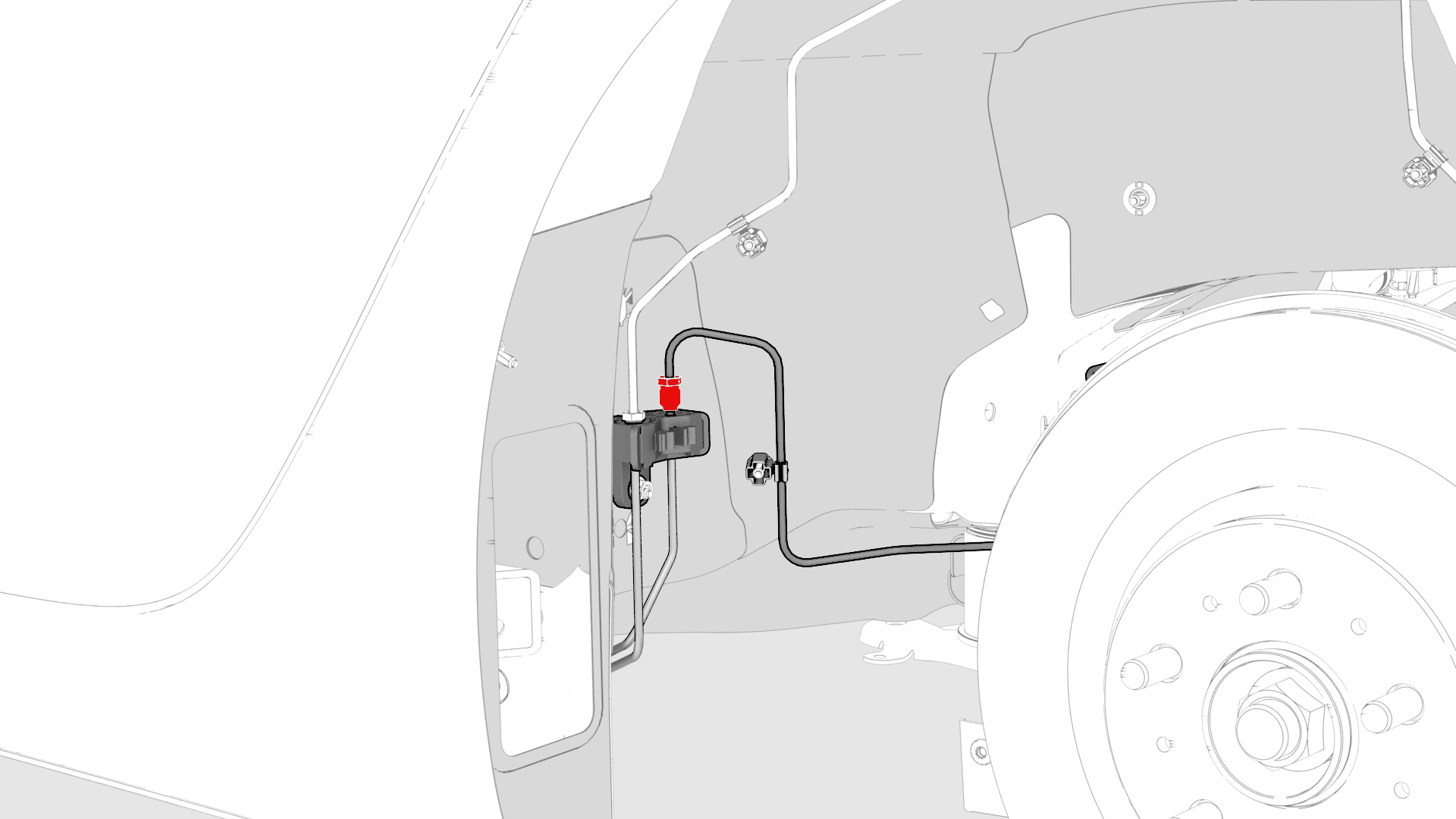

  4. 从接线盒上拆下制动管路管束螺母，使制动液排空。
  5. 将机油排放容器放在右后制动软管下方。
  6. 从位于震动软管支架上的制动软管拆下制动管路管束螺母，使制动液排空。

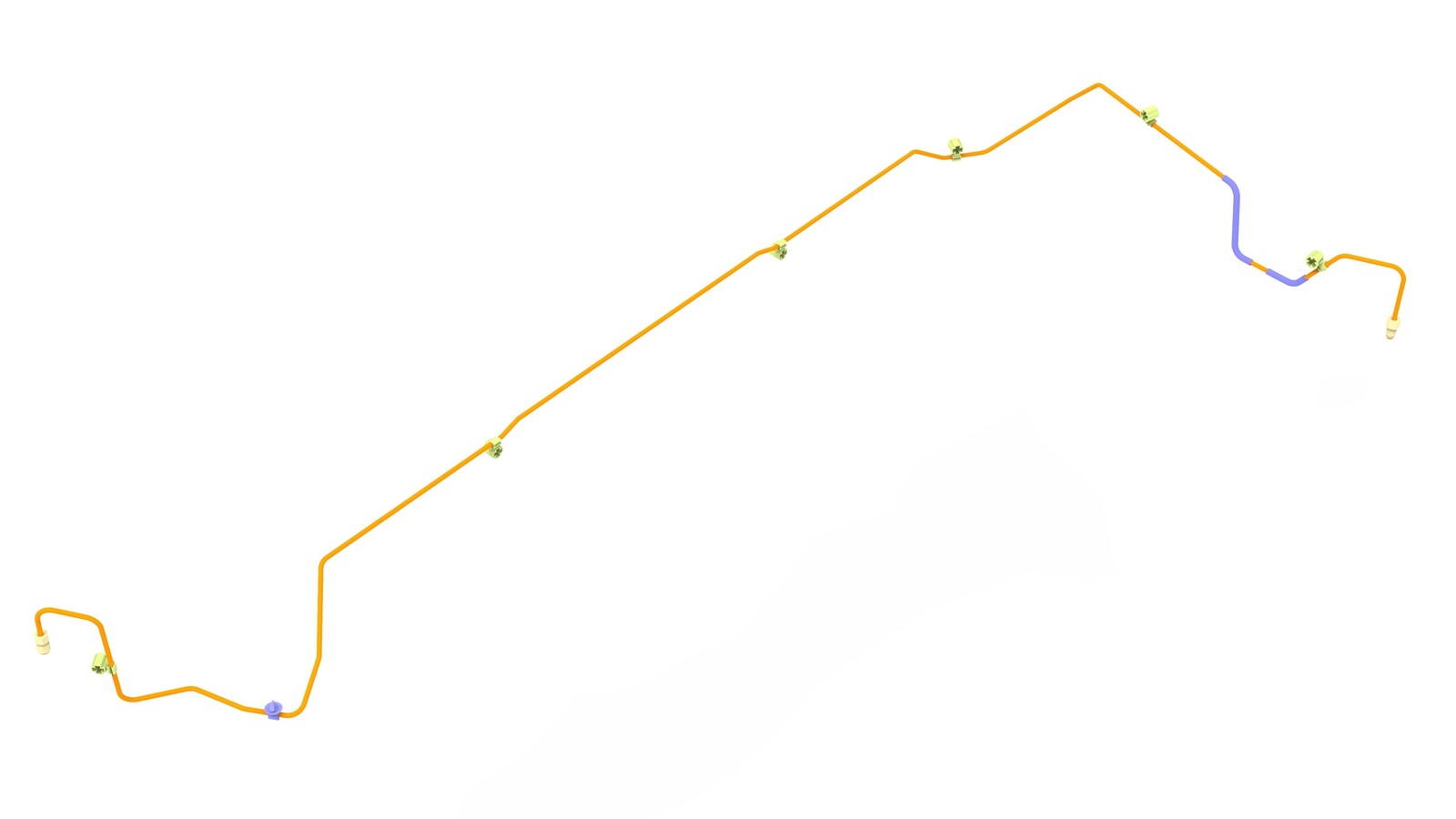

  7. 松开将制动管路连接到车身的夹子，然后从车上拆下制动管路。

安装

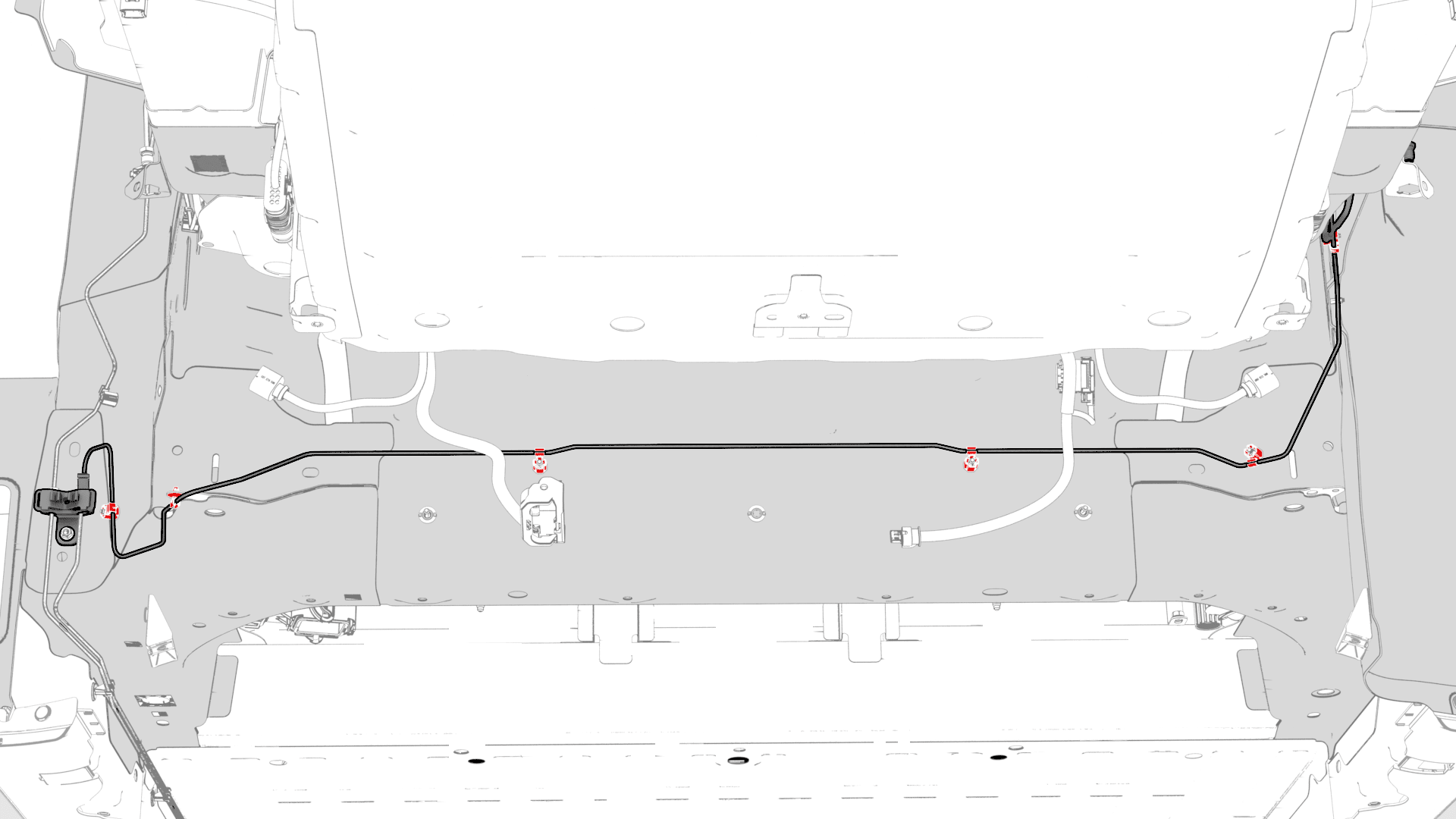

  1. 将制动管路安装到车身，然后紧固将制动管路连接到车身的夹子。

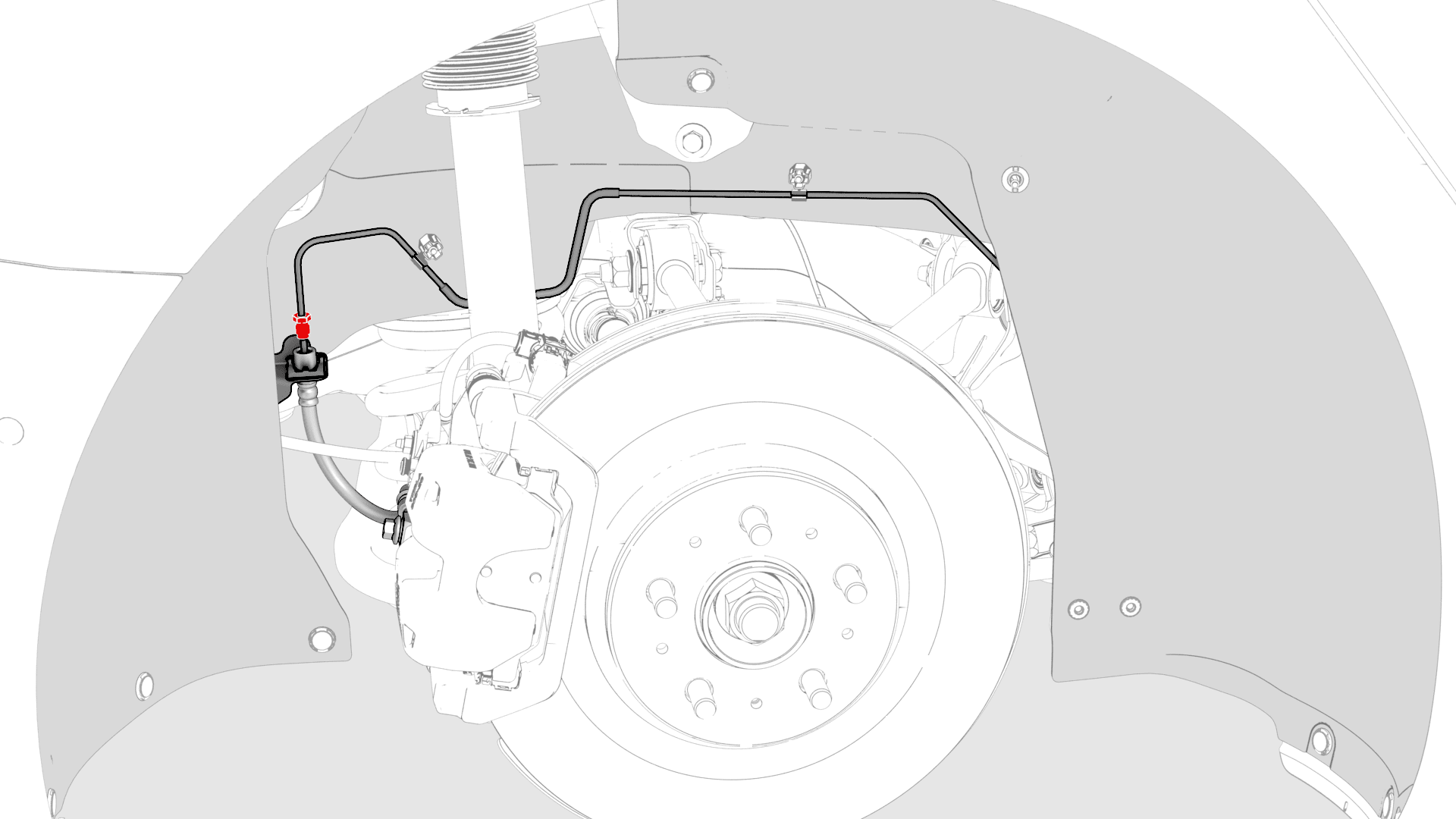

  2. 将制动管路插入震动软管支架上的制动软管中，然后使用爪形加长件将制动管路管束螺母安装到制动软管上。
    16 Nm (11.8 lbs-ft)
  3. 将制动管路插入接线盒中，然后使用爪形加长件将制动管路管束螺母安装到接线盒上。
    16 Nm (11.8 lbs-ft)
  4. 安装后副车架总成。请参阅 副车架总成 - 后（拆卸和安装）。
  5. 排放右后制动钳的制动管路。请参阅制动液排放 - 单个制动钳。
  6. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
