冷却液泵 - 动力总成（带加热泵款）（拆卸和更换）

校正代码 18308122 0.60 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

注
如果冷却液泵已更换两次，请在继续前上报 Toolbox 会话。
  • 2025-12-01: 更新了图片，修改了几处非重大错误。
  • 2025-07-09: 添加了更改冷却液泵配置的步骤。
  • 2024 年 8 月 7 日：将 O 型环润滑说明从使用 silaramic 润滑脂变更为使用硅基润滑剂。
  • 2024 年 3 月 4 日：更新了例行程序。

拆卸

  1. 打开 LH 前车门，然后完全降下 LH 前车窗。
  2. 将车辆置于“维护模式”。请参阅 维护模式。
  3. 拆卸驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  4. 拆下新鲜空气进气槽。请参阅 槽 - 新鲜空气进气（拆卸和更换）。
  5. 解锁车辆网关。请参阅 网关（解锁）。
  6. 在触摸屏上，点击Service Mode > Thermal > Coolant System > Coolant Fill Drain，选择Run，然后等待例行程序完成。
  7. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。

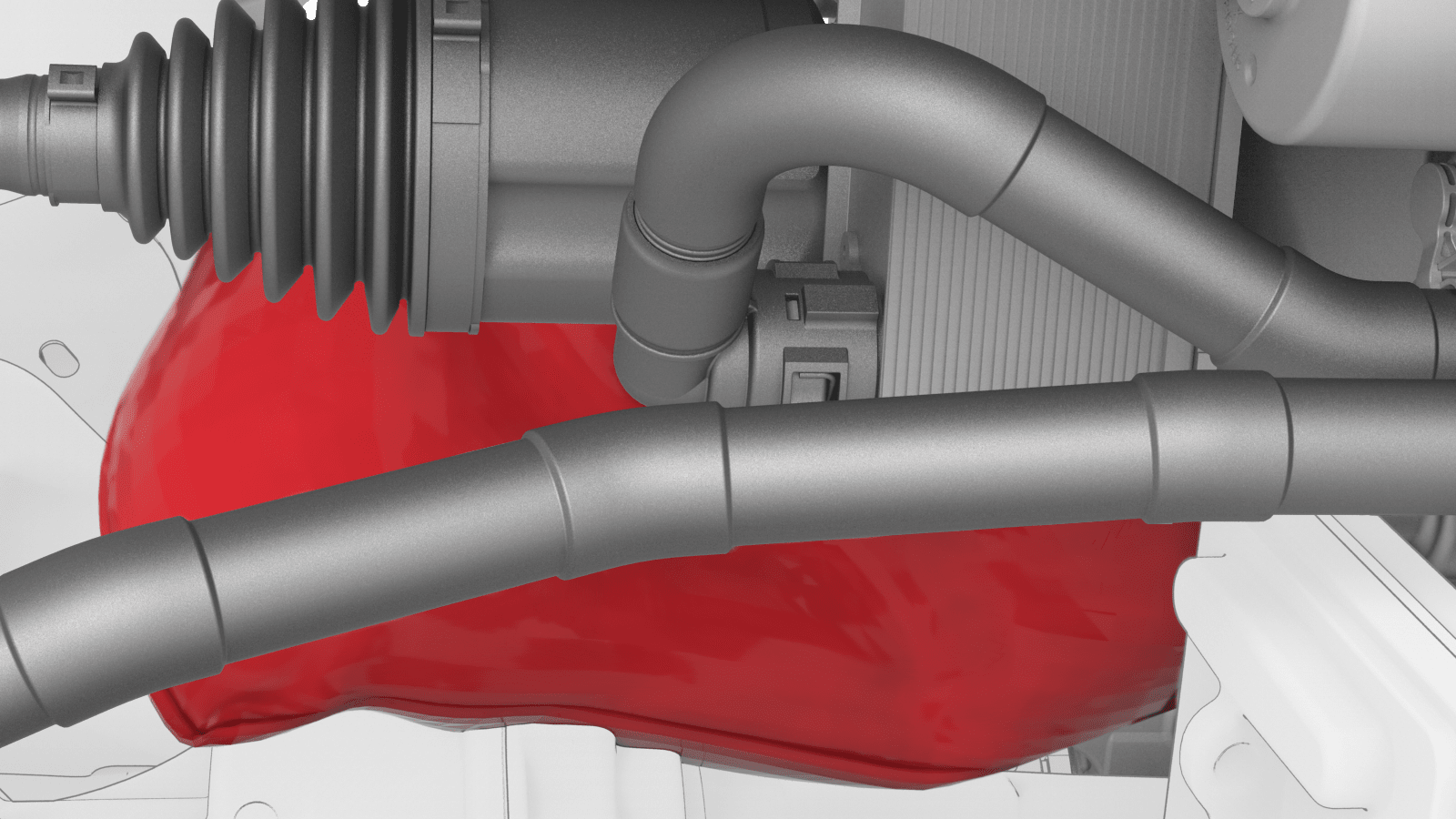

  8. 在冷却液泵下方放置吸收性材料。
    注
    确保材料盖住前驱动电机 12V 连接器和转向齿条，并且其所处位置适合接收从热交换器冷却液出口流出的液体。
  9. 松开锁片，然后将电气线束从动力总成冷却液泵连接器上断开。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.

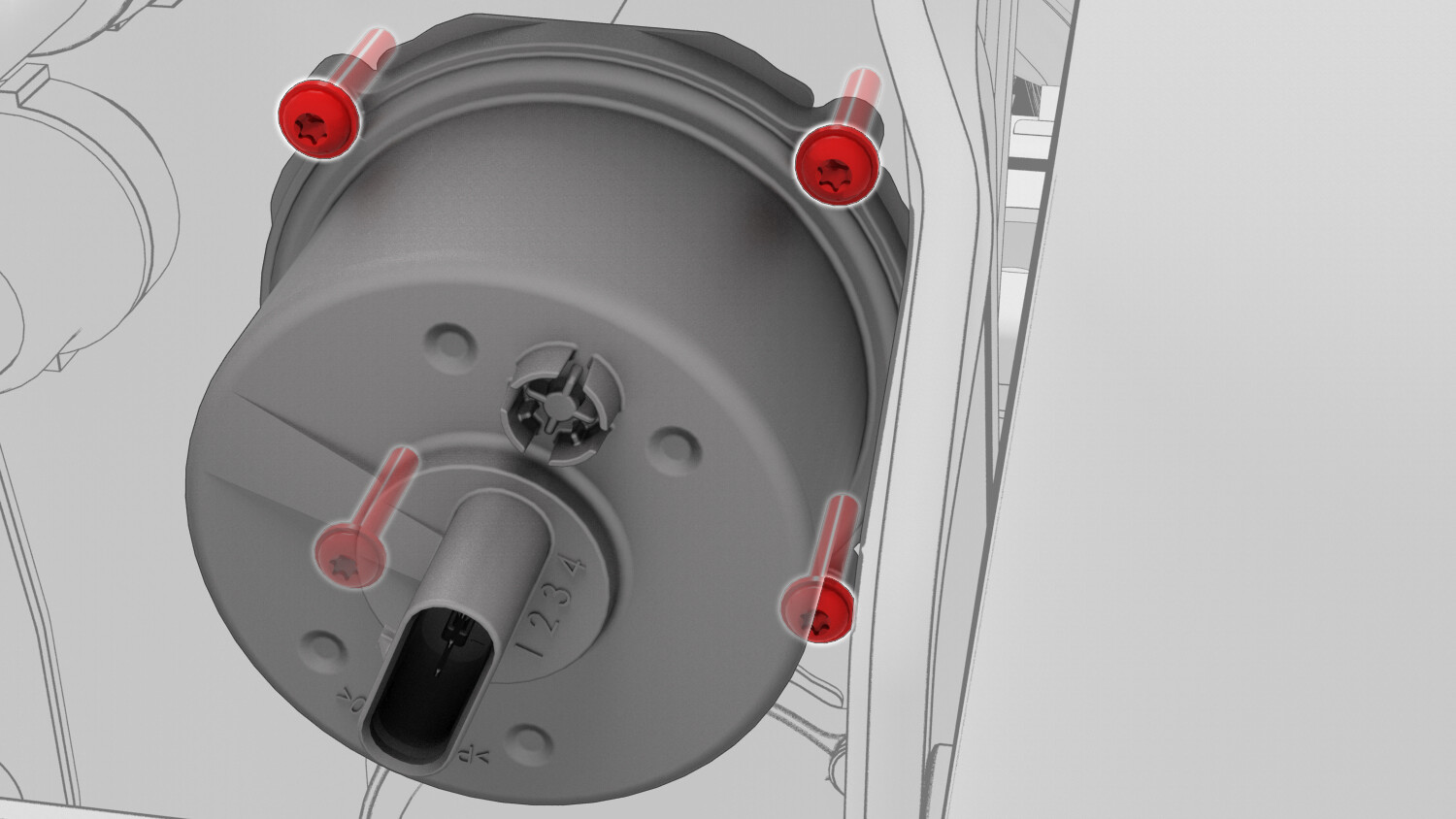

  10. 拆下将动力总成冷却液泵固定到超级歧管的螺栓 (x4)，然后从超级歧管上拆下该泵。
    警告
    务必随冷却液泵一起拆下内外 O 型环。
    提示
    推荐使用以下工具：
    • T20 socket

安装

  1. 拆下并弃用超级歧管上待安装冷却液泵处的 O 型环；如有碎屑，也请清除。

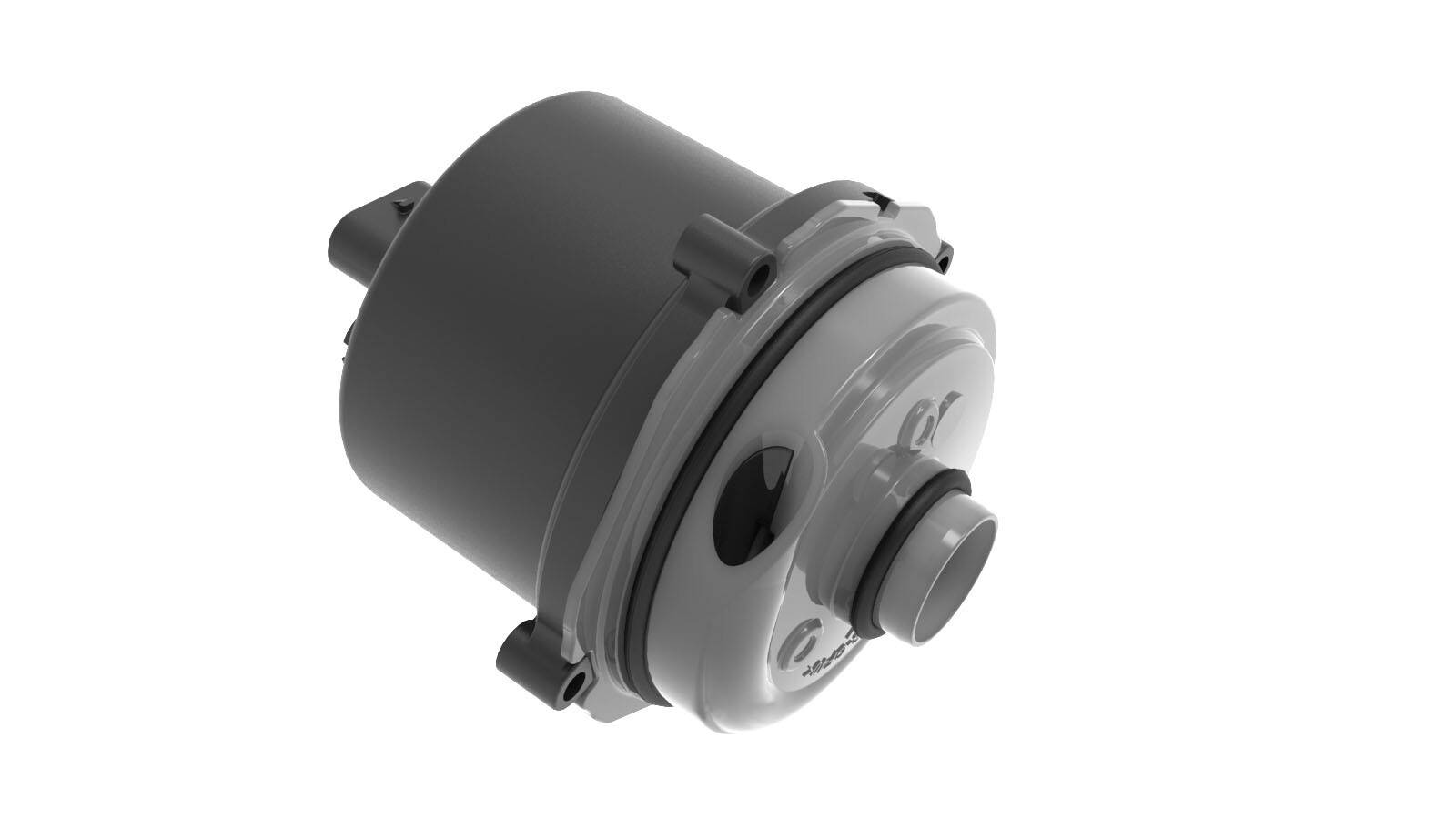

  2. 确保将新 O 型环安装到新冷却液泵上。
  3. 使用硅基润滑剂润滑 O 型环。
  4. 将冷却液泵出口置于向上位置，然后将冷却液泵插入超级歧管。
    警告
    确保冷却液泵完全置于超级歧管中。
  5. 手动拧紧螺栓（4 个），将冷却液泵固定到超级歧管。
  6. 以交叉方式紧固冷却液泵螺栓（4 个）。
    1.8 Nm (1.3 lbs-ft)
    提示
    推荐使用以下工具：
    • T20 socket
  7. 将电气线束连接到冷却液泵连接器，然后接合锁片。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  8. 取走车辆下方的冷却液排放材料。
  9. 安装新鲜空气进气槽。请参阅 槽 - 新鲜空气进气（拆卸和更换）。
  10. 执行冷却系统真空重新加注程序。请参阅 冷却系统（真空再加注）。
  11. 连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。
  12. 解锁车辆网关。请参阅 网关（解锁）。
  13. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Stop Thermal Fill Drain，然后等待例行程序完成。
  14. 将车辆置于“维护模式增强版”。请参阅 维护模式增强版。
  15. 点击Thermal > Actions > Thermal Configurations > coolantPumpType，以检查当前冷却液泵配置。如果配置不是 DUAL_MIX，请将其更改为 DUAL_MIX。
  16. 点击Coolant System > Run Coolant Pumps Identification > Run，例行程序完成后立即关闭页面。
  17. 点击Coolant System > Coolant Purge > Run，例行程序完成后立即关闭页面。
  18. 检查冷却液液位，确保液位处于 "Max" 线处。
  19. 安装驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  20. 在触摸屏上，长按Exit Service Mode按钮以退出“维护模式增强版”。
