母排 - 直流-直流接地（拆卸和更换）

校正代码 17102402 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。

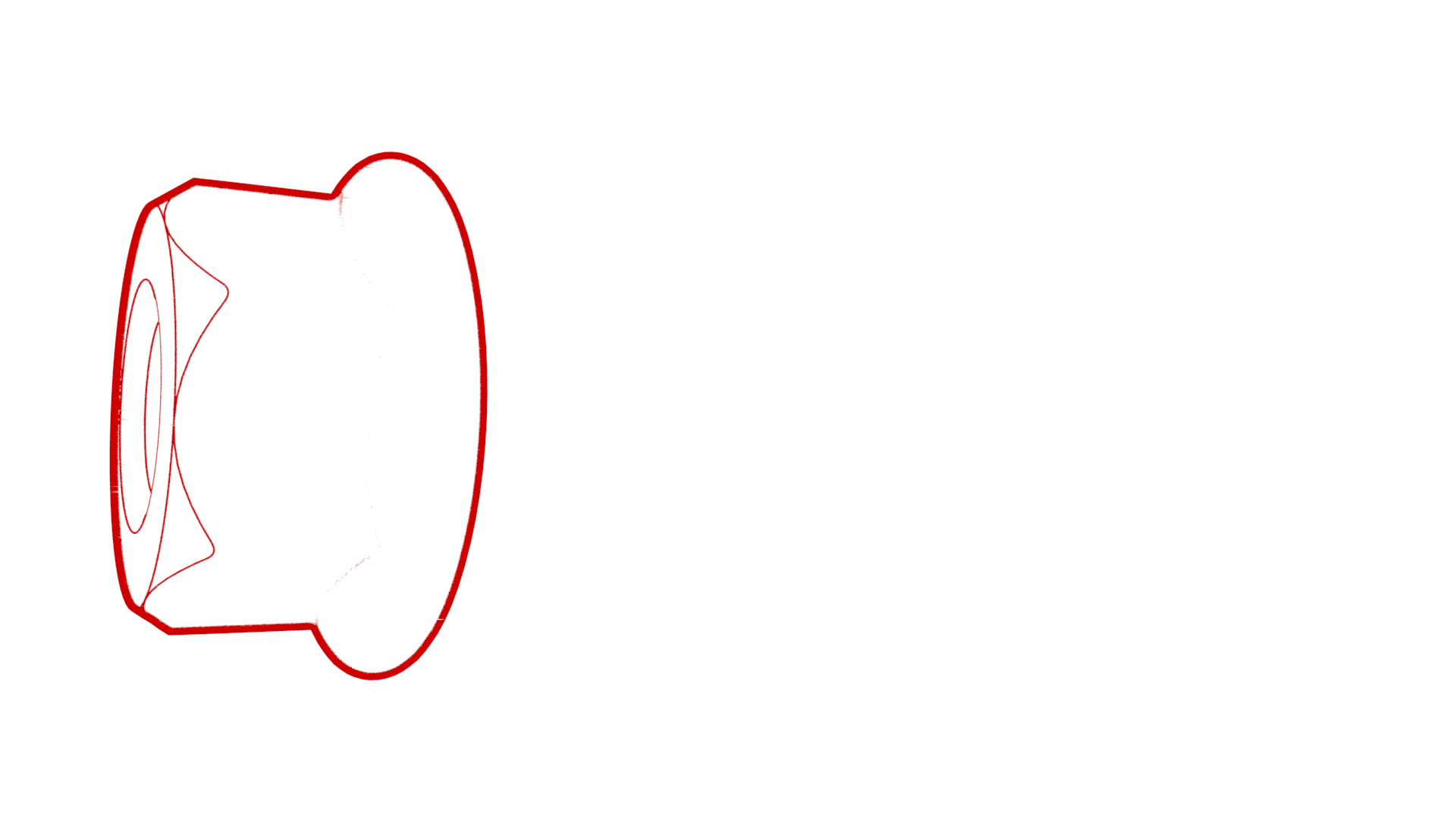

  2. 拆下并弃用将直流-直流接地母排固定到直流-直流直通件处的高压电池的螺母。
  3. 拆下将直流-直流接地母排连接到车身的螺栓，然后从车上拆下直流-直流接地母排。

安装

  1. 使用异丙醇 (IPA) 湿巾清理直流-直流接地母排的结合表面以及直流-直流直通件。
  2. 将直流-直流接地母排安装到直流-直流直通件的接地端子上，然后手动拧紧新螺母，将直流-直流接地母排固定到直流-直流直通件。
  3. 安装将直流-直流接地母排固定到车身的螺栓，拧紧后，使用油性记号笔标记螺栓。
    20 Nm (14.7 lbs-ft)
  4. 拧紧将直流-直流接地母排固定到直流-直流直通件的螺母，拧紧后，使用油性记号笔标记螺母。
    15 Nm (11.1 lbs-ft)
  5. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
