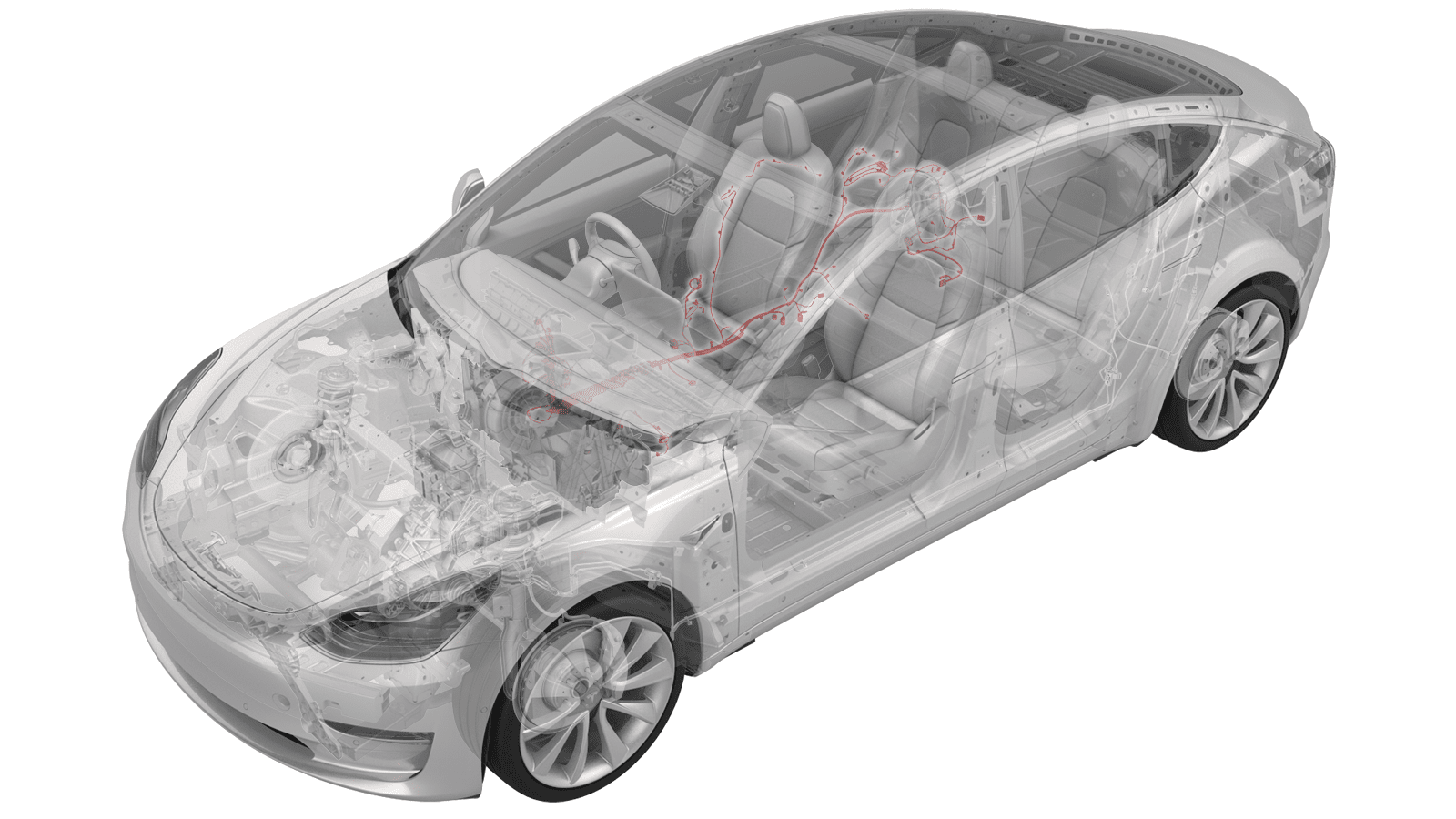

线束 - 车身 - RH(右侧驾驶)(拆卸和更换)

校正代码 17100952 3.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 5 月 22 日:添加了正确连接正极直流电缆的注意事项。

拆卸

  1. 打开全部车门并降下车窗。
    Informational PurposesAn informational icon, calling your attention
    闩上后车门,防止意外锁闭。
  2. 在两个后轮下放置止轮块。
  3. 使用 Toolbox 3 松开 LH 和 RH 驻车制动器。请参阅驻车制动 - 钳 - 后 - LH(释放)
  4. 打开行李箱。
  5. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  6. 拆下行李箱 LH 和 RH 止动件。
  7. 拆下后备箱负重底板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)
  8. 拆下行李箱毡毯。请参阅 地毯 - 后备箱(拆卸和更换)
  9. 拆下行李箱饰板。请参阅饰板 - 后备箱(拆卸和更换)
  10. 拆下后备箱 RH 饰板。请参阅饰板 - 侧 - 后备箱 - RH(拆卸和更换)
  11. 拆下 LH 和 RH 尾灯总成。请参阅尾灯 - LH(拆卸和更换)
  12. 拆下后饰板。请参阅饰板 - 后(拆卸和安装)
  13. 从支架上松开后饰板连接器的内孔侧。
  14. 在后饰板区域松开 RH 车身线束夹。
  15. 将车辆举升到舒适的作业高度。
  16. 在后饰板区域,松开将电气线束固定到车身的夹子。
  17. 在后副框架区域,松开将电气线束固定到车身的夹子。
  18. 断开电气线束与后副框架线束连接器和 RH 电子驻车制动连接器的连接。
  19. 将 RH 车身线束的后部穿过 RH 侧行李箱隔板。
  20. 降下车辆并将其驶离举升机。
  21. 在一个后轮处放置止轮块,以防车辆移动。
  22. 打开前备箱盖。
  23. 拆下前备箱后挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  24. 拆下右侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  25. 拆下右侧脚部空间盖板。请参阅 盖板 - 脚部空间 - 驾驶位(拆卸和更换)
  26. 拆下 RH 膝部气囊罩壳。
  27. 拆下左侧脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(右侧驾驶)(拆卸和更换)
  28. 拆下主饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)
  29. 拆下手套箱。请参阅手套箱 - 无膝部气囊(拆卸和更换)
  30. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  31. 拆下 RH 前座椅。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
  32. 拆下中控台 LH 和 RH 板毡毯。
  33. 拆下 LH 和 RH 边梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和更换)
  34. 松开 LH 和 RH B 柱上部饰板。请参阅饰板 - B 柱 - 上 - LH(拆卸和更换)
  35. 拆下顶篷。请参阅 顶篷(不带加热泵款)(拆卸和安装)
  36. 拆下左侧 C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  37. 拆下 C 柱 LH 后部饰板。请参阅饰板 - C 柱 - 后部 - LH(拆卸和更换)
  38. 拆下 RH 后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH(拆卸和更换)
  39. 拆下 RH B 柱下部饰板。请参阅饰板 - B 柱 - 下 - LH(拆卸和更换)
  40. 拆下 RH B 柱饰板。请参阅 饰板 - B 柱 - LH(拆卸和更换)
  41. 拆下右侧 C 柱上部饰板。请参阅 饰板 - C 柱 - 上 - LH(拆卸和更换)
  42. 拆下 C 柱 RH 后部饰板。请参阅饰板 - C 柱 - 后部 - LH(拆卸和更换)
  43. 拆下杂物盘。请参阅饰板 - 杂物盘(拆卸和更换)
  44. 拆下 RH 前主毡毯。
  45. 拆下 LH 脚部空间通风槽。请参阅风管 - 脚部空间 - LH(右侧驾驶)(拆卸和更换)
  46. 拆下固定 LH 气波槽的夹子 (x3),然后拆下 LH 气波槽。
  47. 断开车载电脑 LH 侧的 RH 车身线束连接器。
  48. 从车载电脑安装夹上松开线束夹 (x2),然后从车载电脑上松开线束。
  49. 断开车载电脑 RH 侧的 RH 车身线束连接器 (x000A)。
  50. 松开将线束固定到隔板的 RH 车身线束夹 (x2)。
  51. 断开制动开关和加速踏板连接器。
  52. 断开连接器 (x2) 与 RH 车身控制器模块线束夹的连接。
  53. 从 RH 车身控制器上松开黑色连接器,然后断开连接器。
  54. 拆下并弃用将直流-直流正极电缆固定到 RH 车身控制器的螺母(扭矩为 8.5 Nm),然后从 RH 车身控制器上拆下电缆。
  55. 解锁,然后断开车身 2 电气连接器与 RH 车身控制器模块的连接。
  56. 解锁,然后断开车身 1 电气连接器与 RH 车身控制器模块的连接。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为避免造成损坏,请小心拆下车身 1 电气连接器,因为闩锁可能会挂在仪表板支架上。
  57. 解锁,然后断开车身 3 电气连接器与 RH 车身控制器模块的连接。
  58. 断开 RH A 柱下部区域的 3 个直列式电气连接器,然后从 A 柱下部拆下线束夹。
  59. 在 RH 脚部空间区域,松开并弃用将电气线束接地带固定到车身的螺栓。
    图 1. 图示为左侧驾驶,右侧驾驶类似
  60. 从 RH 车身控制器模块和 RH 前门槛上拆下 RH 车身线束夹,然后从 RH 车身控制器模块中移出 RH 车身线束。

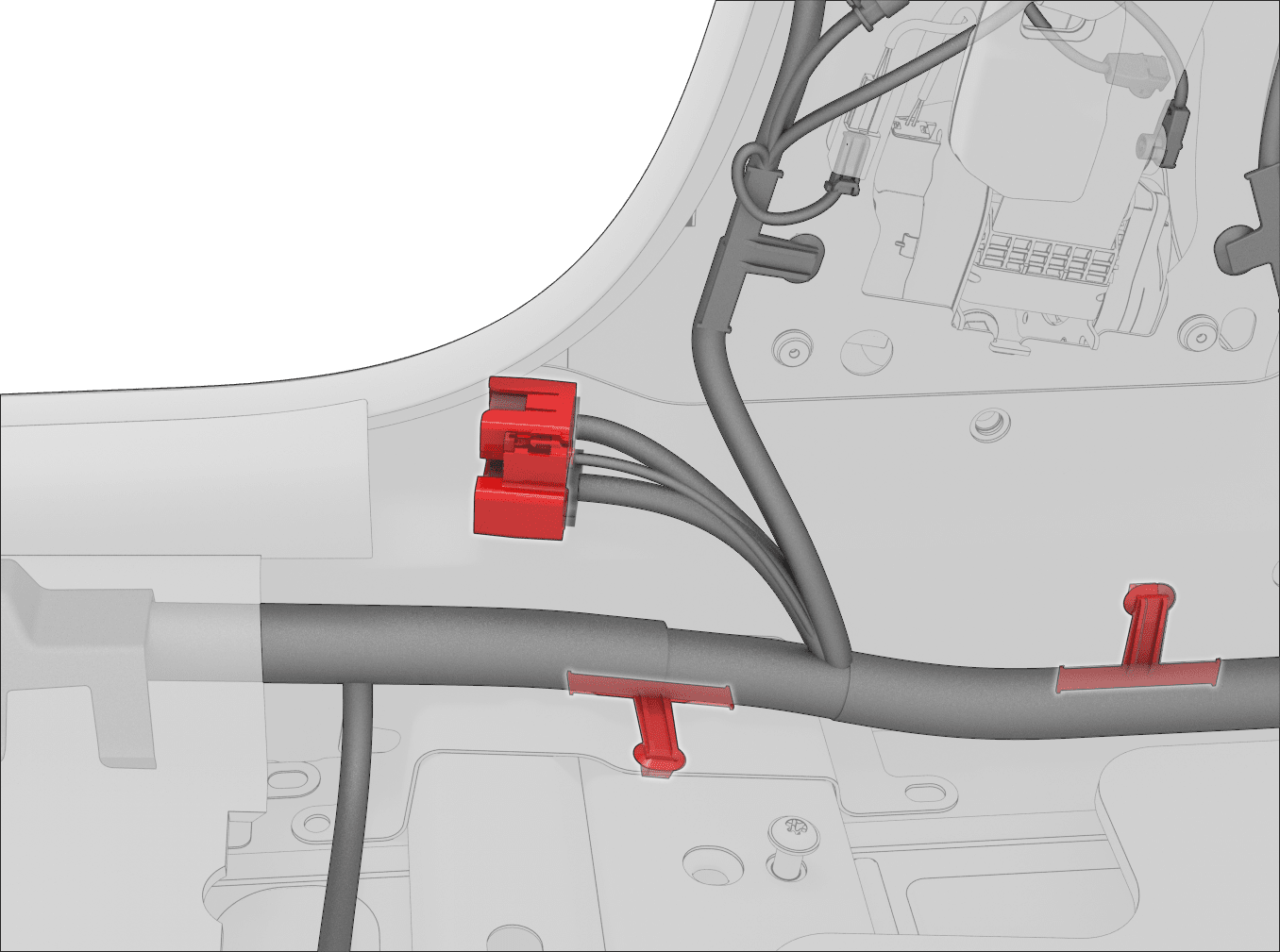

  61. 断开 RH B 柱下部区域周围的线束连接器 (x3)。
  62. 松开 RH 门槛区域上的 RH 车身线束夹 (x3)。

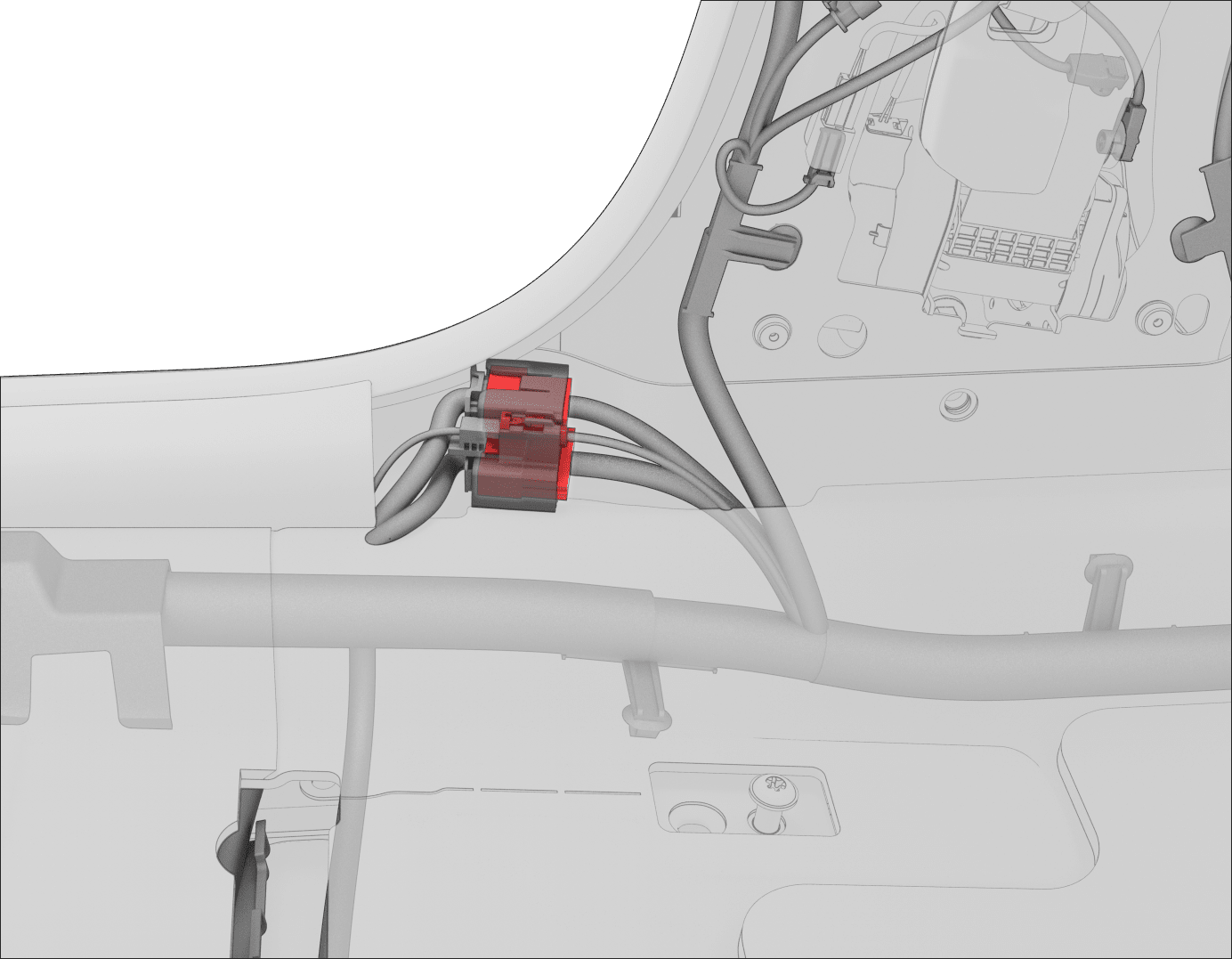

  63. 断开 B 柱下部区域周围的 RH 车身线束连接器。
    Informational PurposesAn informational icon, calling your attention
    4 个连接器:RH 后车门线束、加速传感器和 RH 座椅安全带 (x2)。
  64. 在 A 柱和 B 柱区域,松开将电气线束固定到车身的夹子。

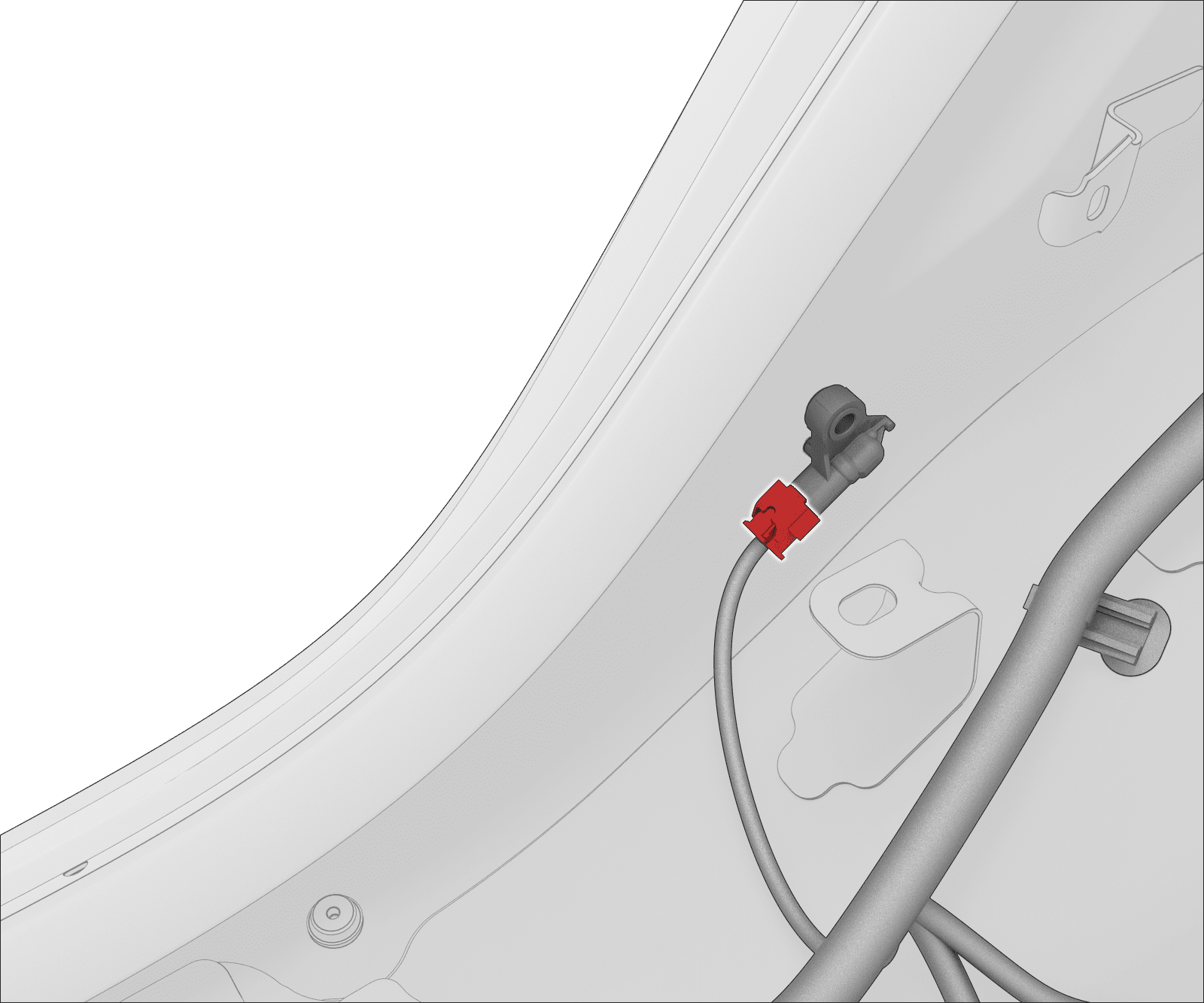

  65. 断开电气线束与 B 柱天线连接器的连接。
  66. 在 B 柱下部区域,松开并弃用将电气线束接地带固定到车身的螺栓。
  67. 在 C 柱下部区域,松开将电气线束固定到车身的夹子。
  68. 松开直流-直流直通件处的 12V 正极输出电缆的盖板。
  69. 拆下并弃用将 12V 正极输出电缆固定到直流-直流直通件的螺母,然后从直通件处拆下电缆。
    Informational PurposesAn informational icon, calling your attention
    检查输出电缆末端的橡胶套情况,如果已熔化或损坏,请更换橡胶套。

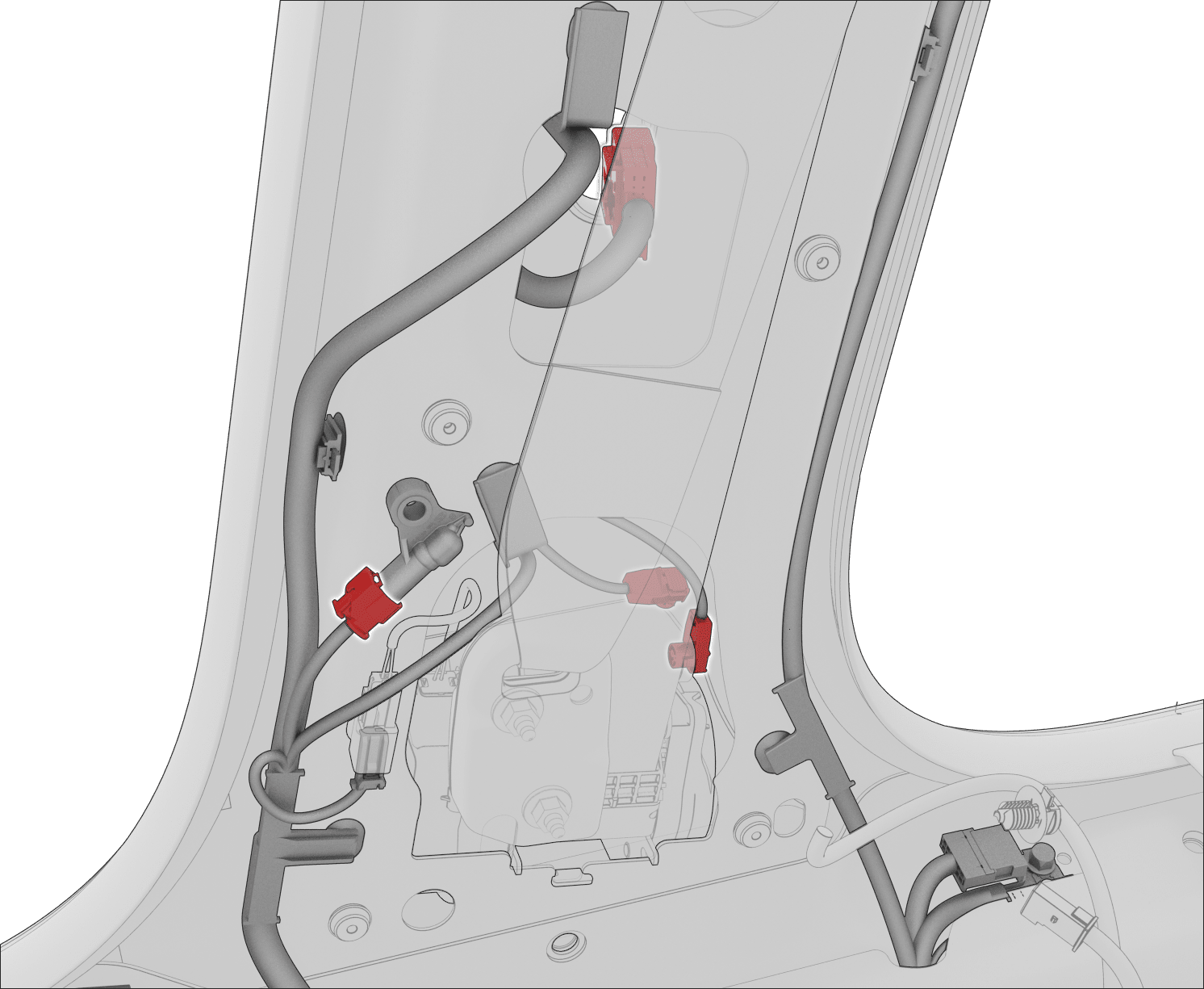

  70. 断开 C 柱下部区域周围的 RH 车身线束连接器
  71. 断开电气线束与 RH 侧帘气囊连接器、RH 后座椅安全带锁扣连接器以及音频调谐器连接器的连接。

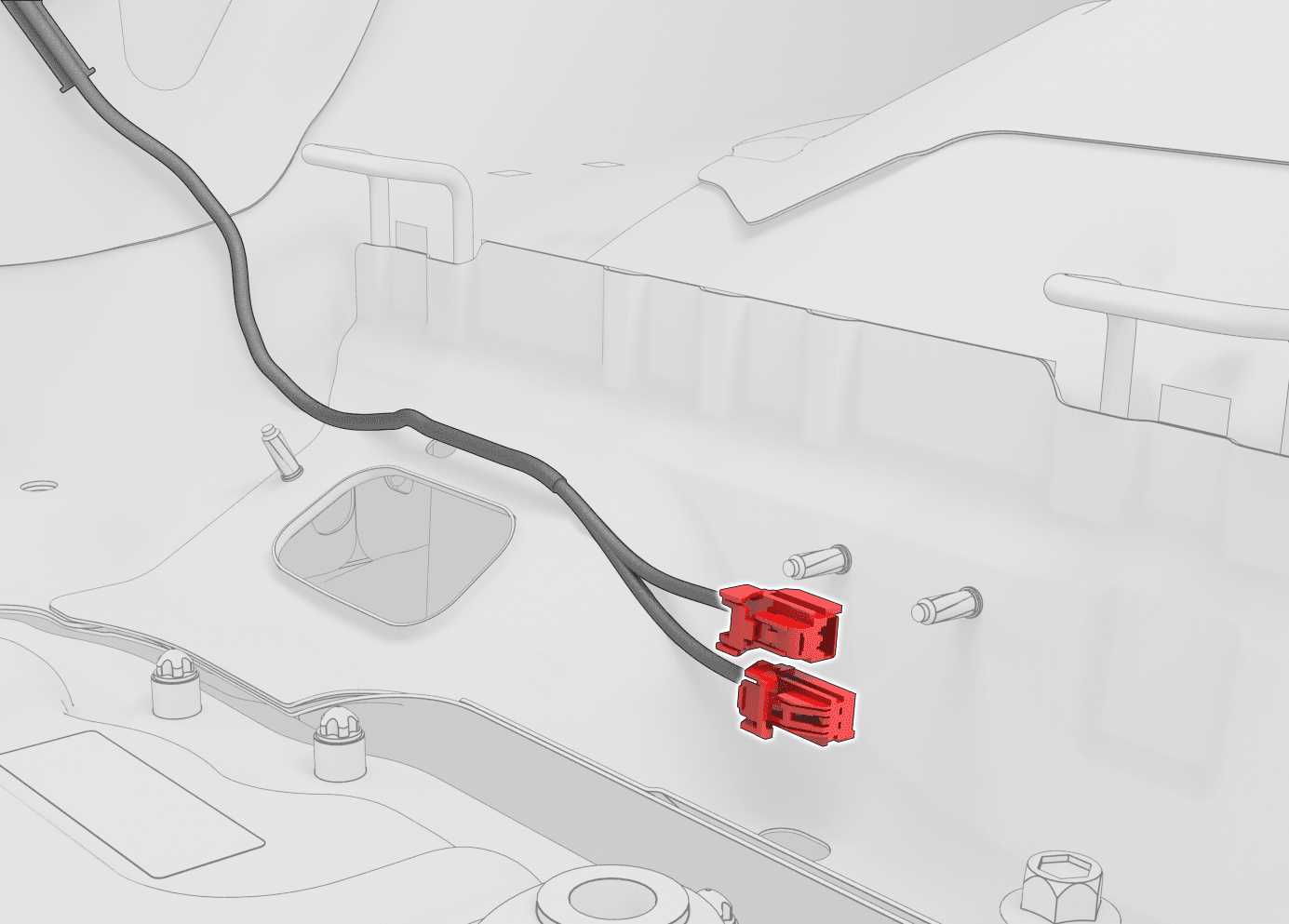

  72. 断开电气线束与杂物盘下方行李箱电气线束连接器的连接。
  73. 在 C 柱区域,松开将电气线束固定到车身的夹子。
  74. 断开电气线束与重低音扬声器和放大器连接器的连接。
  75. 拆下将重低音扬声器固定到车身的螺栓和螺母,然后从车上拆下重低音扬声器。
    4.5 Nm (3.3 lbs-ft)
    4.5 Nm (3.3 lbs-ft)
  76. 松开行李箱区域 RH 侧周围的 RH 车身线束夹。
  77. 从车上拆下 RH 车身线束。

安装

安装程序与拆卸程序相反,以下各项除外:

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
确保正极输出电缆的位置正确,并且沿正确方向紧贴直流-直流直通件的塑料防旋转边缘。
