玻璃 - 背光灯(带加热泵款)(拆卸和安装)

校正代码 10204111 1.50 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
仅适用于欧洲:只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开所有车门,降下车窗。
    Informational PurposesAn informational icon, calling your attention
    锁定后车门,防止意外锁闭。
  2. 将前排座椅移至最前端。

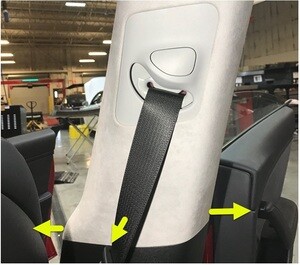

  3. 松开将 LH B 柱上部饰板固定到 B 柱的夹子,然后将此饰板移到一旁。
  4. 拆卸左侧纵梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和更换)
  5. 松开将螺钉罩固定到 LH 后衣帽钩的夹子。
  6. 拆下将 LH 后衣帽钩固定到车身的螺钉。
  7. 对车辆的 RH 侧重复第 3 步至第 6 步。
  8. 松开将顶篷后端固定到车身的夹子 (x4)。
    Informational PurposesAn informational icon, calling your attention
    如果需要,在顶蓬与车身之间使用一个气囊以增加间隙。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿损坏顶蓬。
  9. 拆卸第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  10. 拆卸左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  11. 松开将 LH C 柱后部饰板固定到车身的夹子和锁片,然后将此饰板移到一旁。
    Informational PurposesAn informational icon, calling your attention
    将饰板的后部先向前拉,再向上拉,以将其拆下。
  12. 将电气连接器从调频天线放大器上断开。

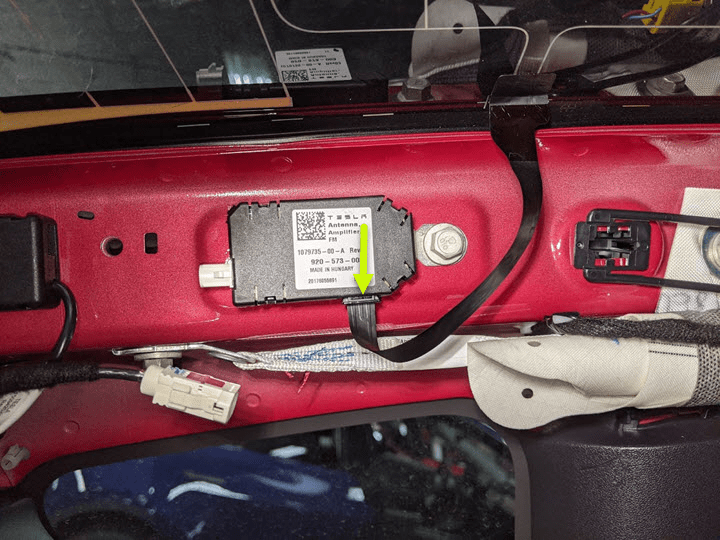

  13. 从 LH 侧 C 柱的天线放大器上断开背光灯电气线束连接器。

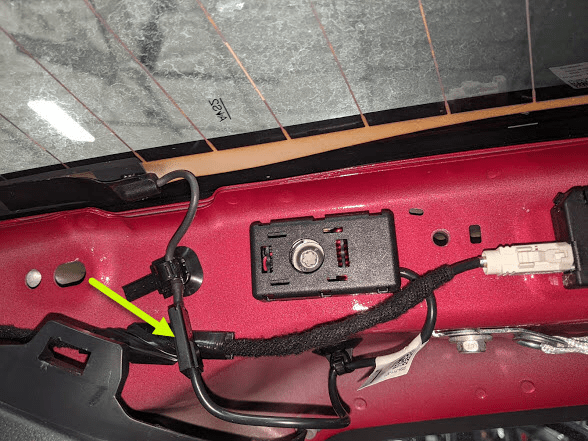

  14. 断开车辆 LH 侧的接地噪音过滤器天线连接器。

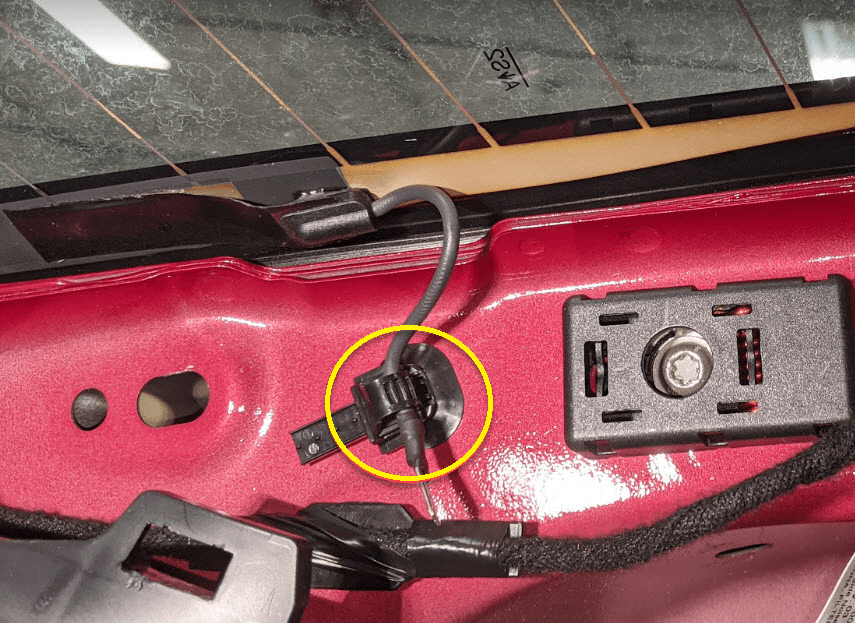

  15. 从车身上松开 LH 侧背光灯母排线束。
  16. 拆卸第二排座椅右侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  17. 拆卸右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  18. 松开将 RH C 柱后部饰板固定到车身的夹子和锁片,然后将此饰板移到一旁。
    Informational PurposesAn informational icon, calling your attention
    将饰板的后部先向前拉,再向上拉,以将其拆下。
    图 1. 左侧如图所示;右侧类似

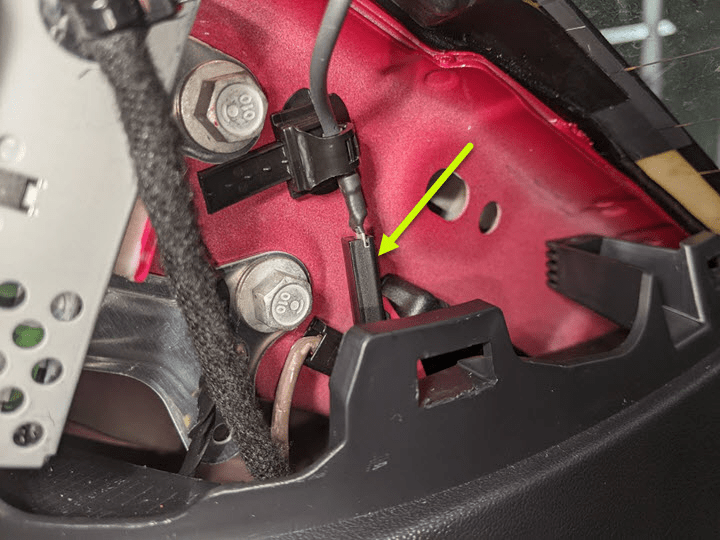

  19. 断开车辆 RH 侧的 12V 噪音过滤器天线连接器。
  20. 从车身上松开 RH 侧背光灯母排线束。
  21. 从 RH C 柱的调谐器上断开背光灯电气线束连接器。
  22. 拆卸杂物盘饰板。请参阅饰板 - 杂物盘(拆卸和更换)
  23. 使用遮蔽胶带将背光灯玻璃天线连接器粘在背光灯玻璃上。
  24. 使用外部开关打开行李箱。
  25. 在 LH 和 RH 车顶柱外侧粘贴遮蔽胶带,以防车漆损坏。
  26. 切割一段长度适宜的方形线,以便与 T 柄扳手一同使用。
  27. 将电线固定在穿线器上,然后将穿线器推进 RH C 柱底部的聚氨酯内。
  28. 从穿线器上取下线缆,并从聚氨酯上移走工具。
  29. 使用 T 柄扳手固定电线的两端。
  30. 在助手的帮助下,使用 T 柄扳手割开将背光灯玻璃固定到车身的聚氨酯。以逆时针方向从背光灯玻璃顶部上方,切割至左侧 C 柱底部。以顺时针方向返回至起始点,然后经过背光灯玻璃底部切割至左侧 C 柱底部。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    应小心谨慎处理顶篷区域。
  31. 切割方形线,取下 T 型扳手。
  32. 将吸盘放置在背光灯玻璃的左右两侧。
  33. 在协助下,从车上拆下背光灯玻璃。
  34. 使用刮刀,小心地清除车身上的旧聚氨酯。
  35. 使用 IPA 湿巾清洁车上的聚氨酯路径。等待 1 分钟让异丙醇晾干。
  36. 使用刮刀,小心地清除背光灯玻璃上的旧密封条。
  37. 使用刮刀清除背光灯玻璃上的旧聚氨酯。
  38. 使用 IPA 湿巾清洁背光灯玻璃的表面。等待 1 分钟让异丙醇晾干。

安装

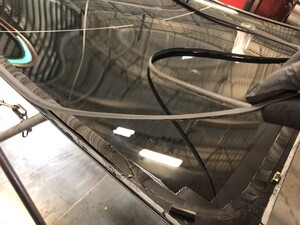

  1. 揭除新密封条角落处的胶面保护条,然后缓慢地将胶面保护条粘到背光灯玻璃上的粘合剂路径上。
    Informational PurposesAn informational icon, calling your attention
    安装期间,用力地将密封条按压到玻璃上。务必将粘合剂涂在尽可能靠近玻璃边缘的位置。
  2. 揭除新行李箱翻转密封条末端的胶面保护条,然后缓慢地将密封条粘到背光灯玻璃上的旧粘合剂路径上。
    Informational PurposesAn informational icon, calling your attention
    首先在背光灯玻璃密封条末端安装行李箱翻转密封条。安装期间,用力地将密封条按压到玻璃上。务必将粘合剂涂在尽可能靠近玻璃边缘的位置。
    Informational PurposesAn informational icon, calling your attention

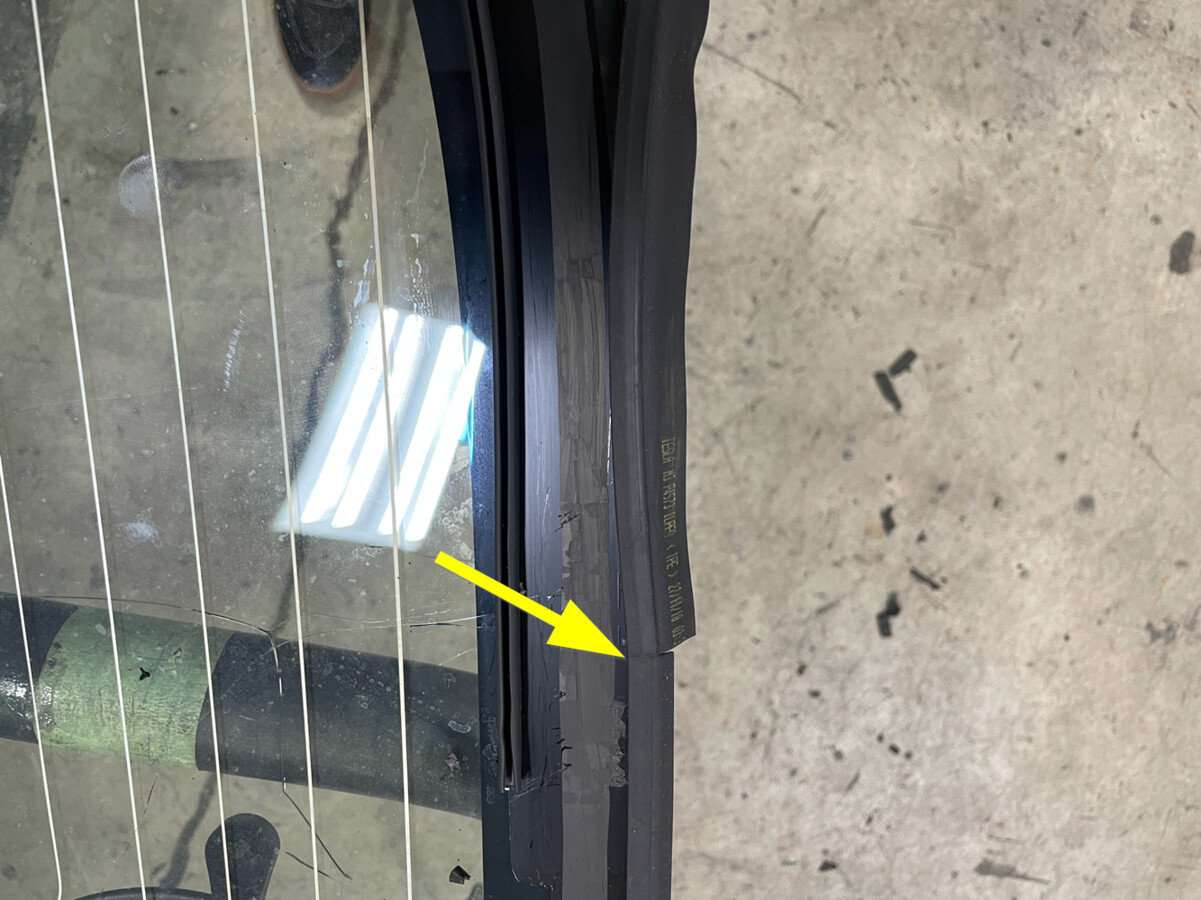

    密封条末端会有重叠。切割密封条的操作在下一步进行。
  3. 切除后备箱翻盖密封条的重叠部分。
  4. 将新网片安装到背光灯玻璃上。
    Informational PurposesAn informational icon, calling your attention
    图 2. 侧网片
    图 3. 上网片
    图 4. 后网片
  5. 验证吸柄是否已固定到背光灯玻璃上。
  6. 在协助下,将背光灯玻璃放置在车辆上进行快速适配,标记网片需要调整的位置。
  7. 按需调整网片。
    1. 将铁氟龙胶带剪为 5 毫米 x 20 毫米的矩形。
    2. 在协助下,拆下背光灯玻璃,放置在台架上。
    3. 将矩形铁氟龙胶带粘贴在网片需要调整的位置。
      Informational PurposesAn informational icon, calling your attention
      确保铁氟龙胶带的边缘与网片边缘对齐。
    4. 在协助下,将背光灯玻璃放置在车辆上,检查网片吻合度。
    5. 重复第6.a步至第6.d步,以调整网片。
  8. 在协助下,拆下背光灯玻璃,放置在台架上。
  9. 涂抹聚氨酯底漆:
    1. 在车辆上沿着聚氨酯路径以及在拆卸背光灯玻璃期间受损区域涂抹聚氨酯底漆。
    2. 沿着聚氨酯路径为背光灯玻璃涂抹聚氨酯底漆。
    Informational PurposesAn informational icon, calling your attention
    至少等待底漆风干 2 分钟,再继续下一步骤。
  10. 沿着原始路径在车身上涂抹聚氨酯。
    Informational PurposesAn informational icon, calling your attention
    确保聚氨酯涂层的三角交叉部分宽约 8 毫米,高约 13 毫米。
  11. 在协助下,将背光灯玻璃安装到车辆上。
  12. 先检查背光灯玻璃与车身之间的间隙和齐平度,然后再将背光灯玻璃放置到位。
  13. 从 C 柱外侧揭下遮蔽胶带。
  14. 关闭后备箱。
  15. 完全放置背光灯玻璃,检查间隙与平面,按需进行调整。
  16. 使用 IPA 湿巾清洁背光灯玻璃和车身上的任何碎屑或明显的聚氨酯。
  17. 聚氨酯凝固期间,使用遮蔽胶带将背光灯玻璃固定到车身。
    Informational PurposesAn informational icon, calling your attention
    有关聚氨酯固化时间,请遵循聚氨酯制造商的建议。
  18. 将吸盘从背光灯玻璃上取下。
  19. 将顶篷后端安装到车身上。
  20. 安装将 LH 衣帽钩固定到车身的螺钉。
    2.5 Nm (1.8 lbs-ft)
  21. 紧固将螺钉罩固定到 LH 后衣帽钩的夹子,然后推衣帽钩以将其合上。
  22. 安装将 LH B 柱上部饰板固定到 B 柱的夹子。
  23. 对车辆的 RH 侧重复第 20 步至第 22 步。
  24. 安装杂物盘饰板。请参阅饰板 - 杂物盘(拆卸和更换)
  25. 将背光灯电气线束连接器连接到右侧 C 柱的调谐器上。
  26. 将 RH 侧背光灯母排线束固定到车身上。
  27. 连接车辆 RH 侧的 12V 噪音过滤器天线连接器。
  28. 安装将 RH C 柱后部饰板固定到车身的夹子和锁片。
    Informational PurposesAn informational icon, calling your attention
    将饰板的后部先向前拉,再向上拉,以将其拆下。
  29. 安装右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  30. 安装 RH 边梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和安装)
  31. 安装第二排座椅右侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  32. 将 LH 侧背光灯母排线束固定到车身上。
  33. 连接车辆 LH 侧的接地噪音过滤器天线连接器。
  34. 将背光灯线束连接器连接到天线放大器上。
  35. 将电气连接器连接到 FM 天线放大器上。
  36. 安装将 LH C 柱后部饰板固定到车身的夹子和锁片。
    Informational PurposesAn informational icon, calling your attention
    将饰板的后部先向前拉,再向上拉,以将其拆下。
  37. 安装左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  38. 安装 LH 边梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和安装)
  39. 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  40. 将前排座椅移回原位。
  41. 将装有 Toolbox 3.0 的笔记本电脑与车辆相连。
  42. 选择“Actions/Autodiag”选项卡,然后搜索“VCRIGHT”。
  43. 选择TEST-RESET_VCRIGHTSearch for routine in ToolboxVCRIGHT UDS ECU ResetLow Voltage / Power Distribution - Reset VCRIGHTMid Voltage / Power Distribution - Reset VCRIGHT,点击Run,然后等待例行程序完成。
  44. 断开笔记本电脑与车辆的连接。
  45. 升起所有车窗,关闭所有车门。
  46. 待聚氨酯凝固后,揭下遮蔽胶带。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在粘合剂制造商推荐的最短驶离时限内,不得驾驶车辆。 Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要,请在车辆玻璃上粘贴胶带,按压固定,并告知客户 24 小时后方可揭下胶带。同时,告知客户在随后的 24 小时内,应避免高速驾驶,并躲避减速带。
