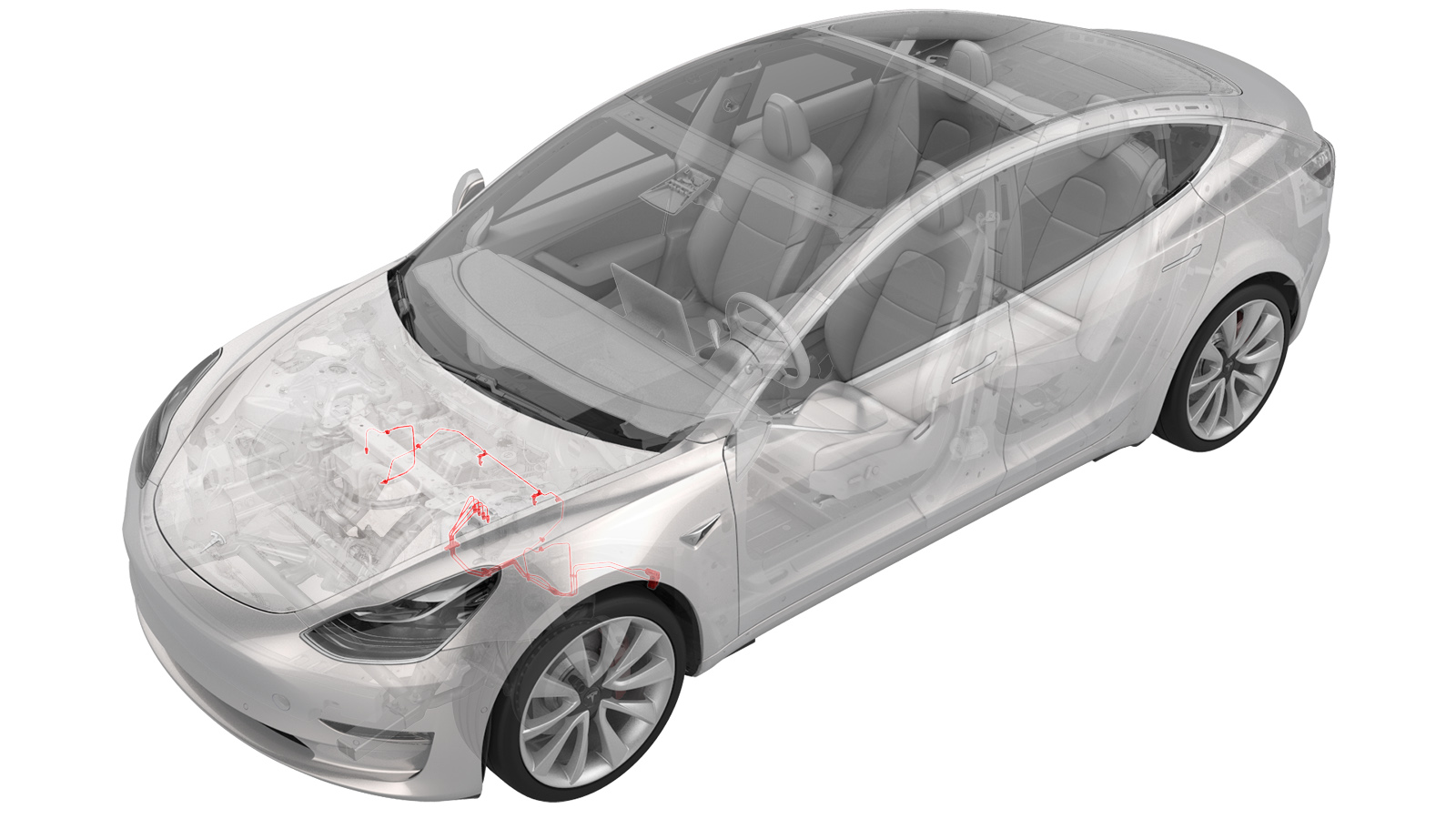

制动管路 - 4 管束 - 防抱死制动系统至轮毂(后轮驱动)(拆卸和更换)

校正代码 33033902 2.58 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 29 日:向程序的标题中添加了“RWD”,以展示程序中 DM 变体的差异。

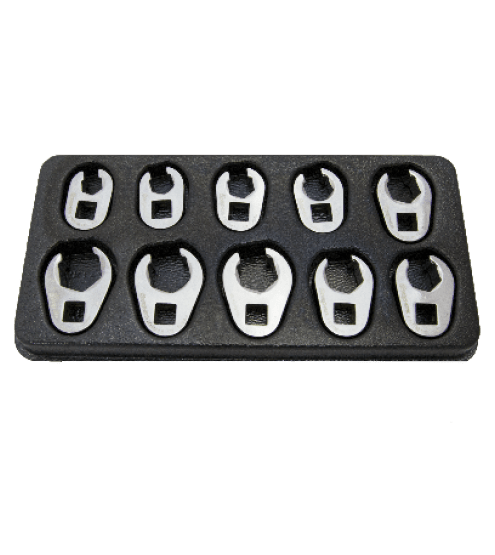

  • 1079041-00-A Flare nut crowfoot set

拆卸

  1. Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。

    Informational PurposesAn informational icon, calling your attention

    根据当地的环境法规处理使用过的制动液。

  2. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  3. 拆下 LH 前和 RH 前轮拱内衬。请参阅轮拱内衬 - 前 - LH(拆卸和更换)
  4. 拆下高压电池前部滑板。请参阅滑板 - 高压电池 - 前部(拆卸和更换)
  5. 松开将电气线束固定到车架 LH 纵梁的夹子。
  6. 拆下 12V 辅助电池。请参阅12V/低压电池(拆卸和更换)

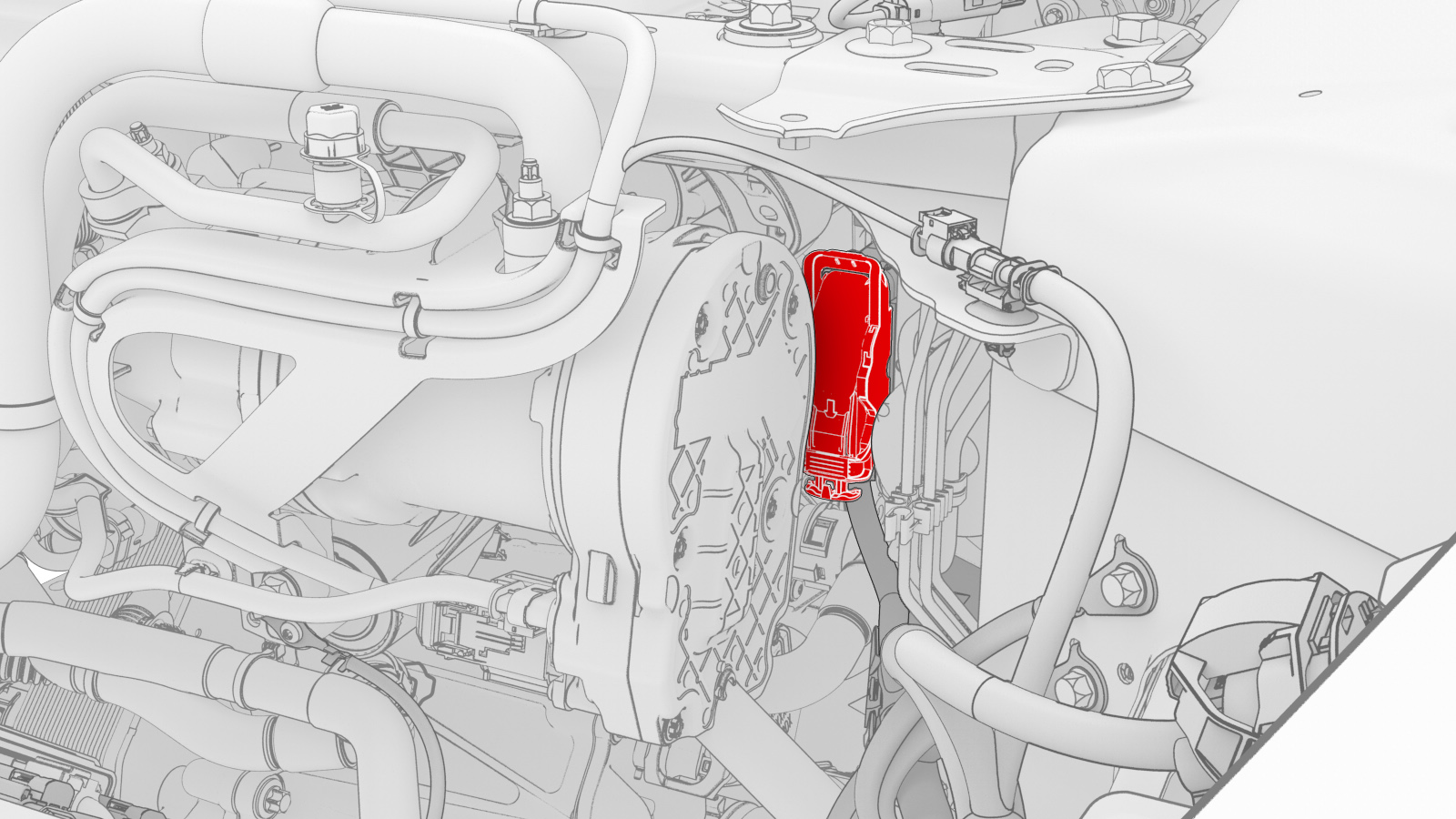

  7. 从防抱死制动系统单元连接器上断开电气线束。

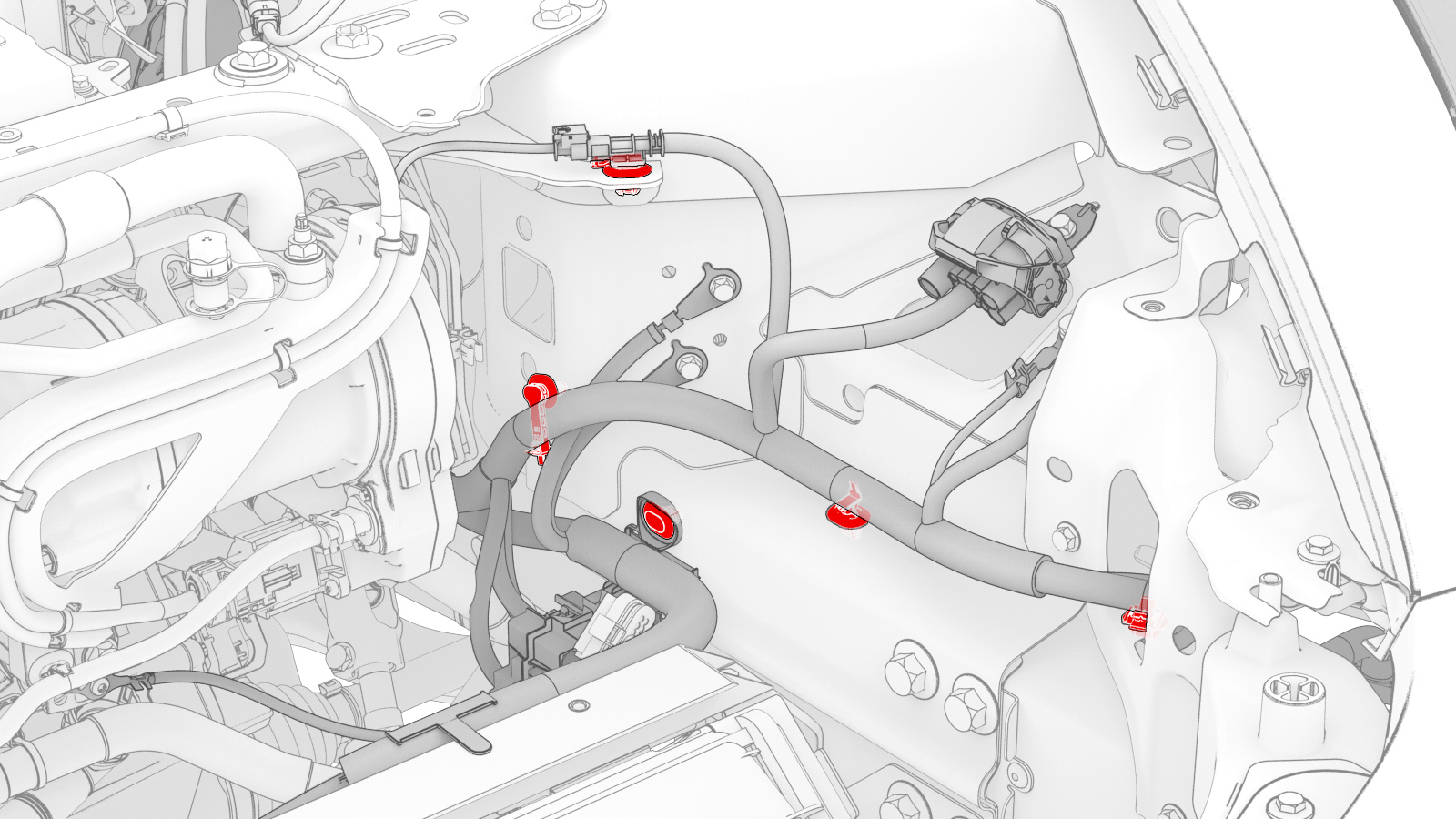

  8. 松开将 LH 前电气线束固定到车架 LH 前纵梁的夹子 (x5)。
    Informational PurposesAn informational icon, calling your attention
    车辆可能只有 (x3) 个夹子,具体取决于生产日期。

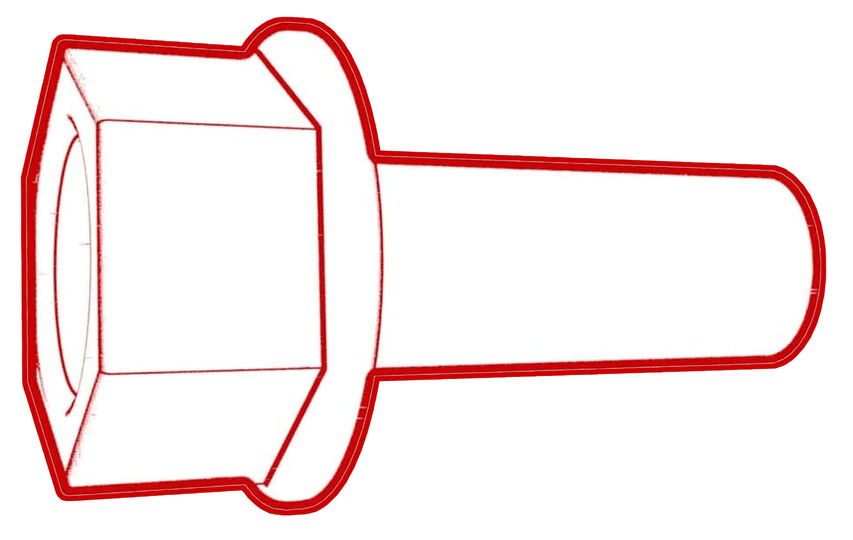

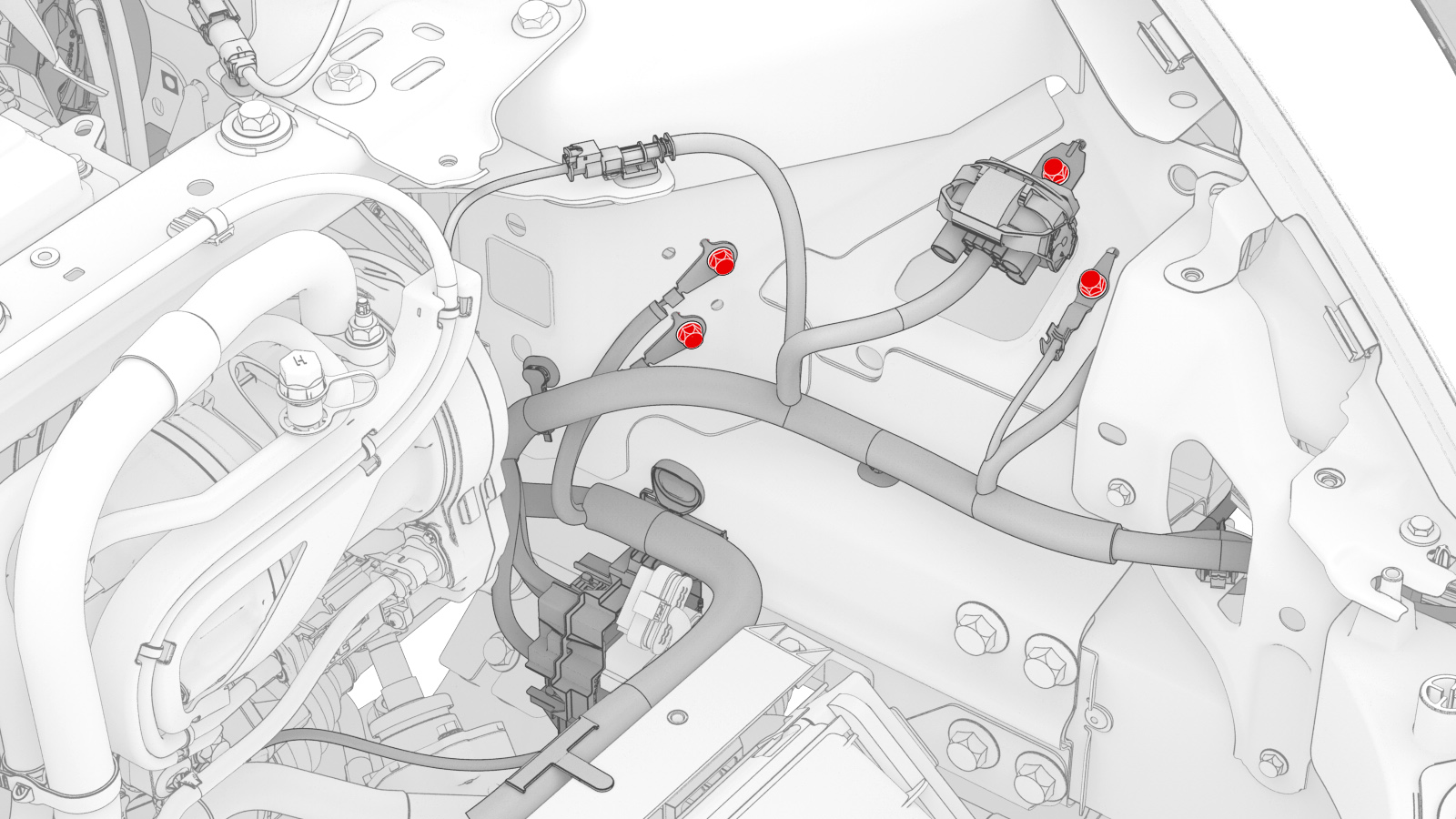

  9. 拆下并弃用将 LH 前电气线束接地带固定到 LH 减震塔的螺栓 (x4),然后将电气线束移到一旁。
    Informational PurposesAn informational icon, calling your attention
    车辆可能只有 (x3) 个螺栓,具体取决于生产日期。
  10. 将机油排放容器放在防抱死制动系统单元下方。

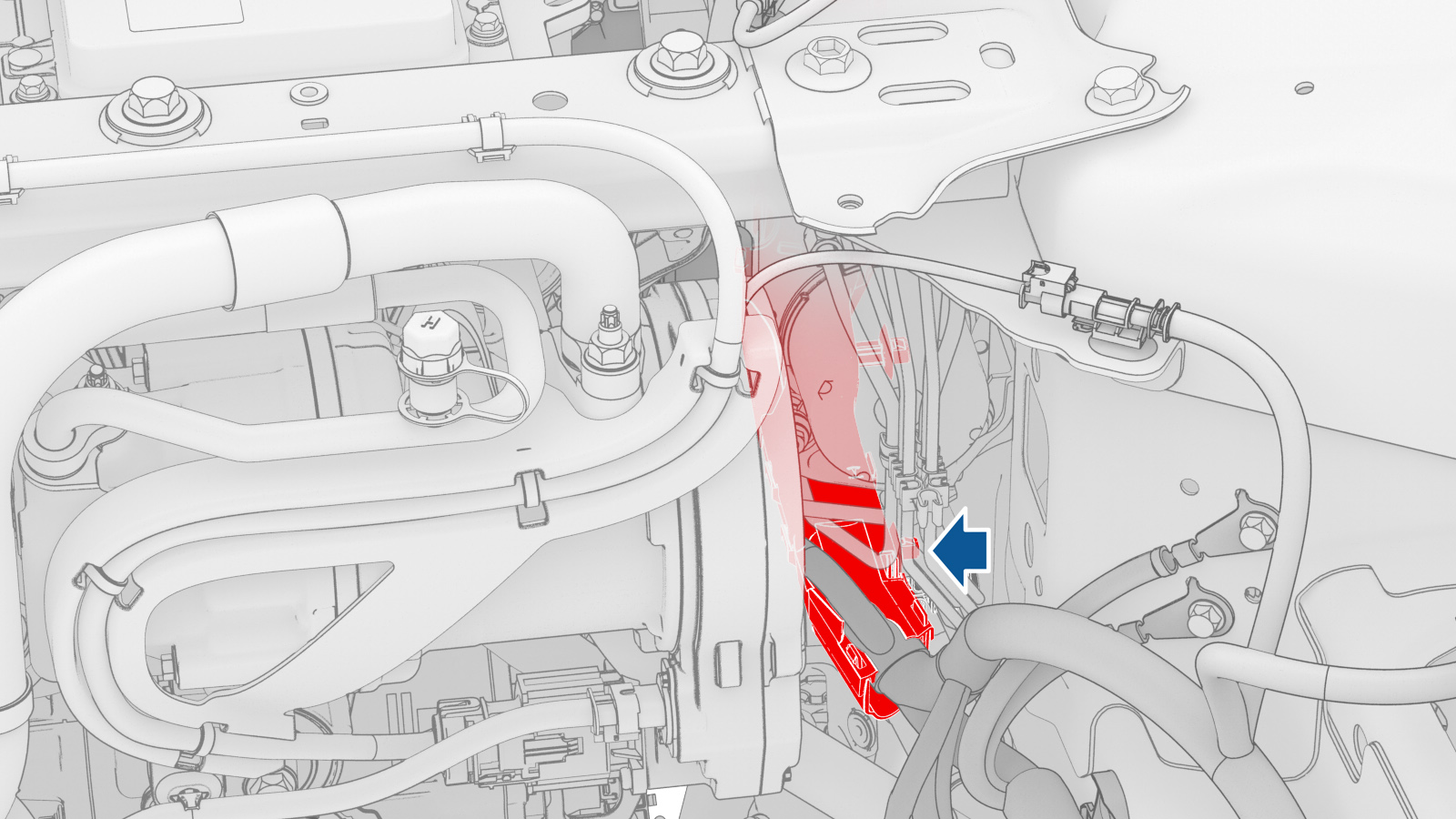

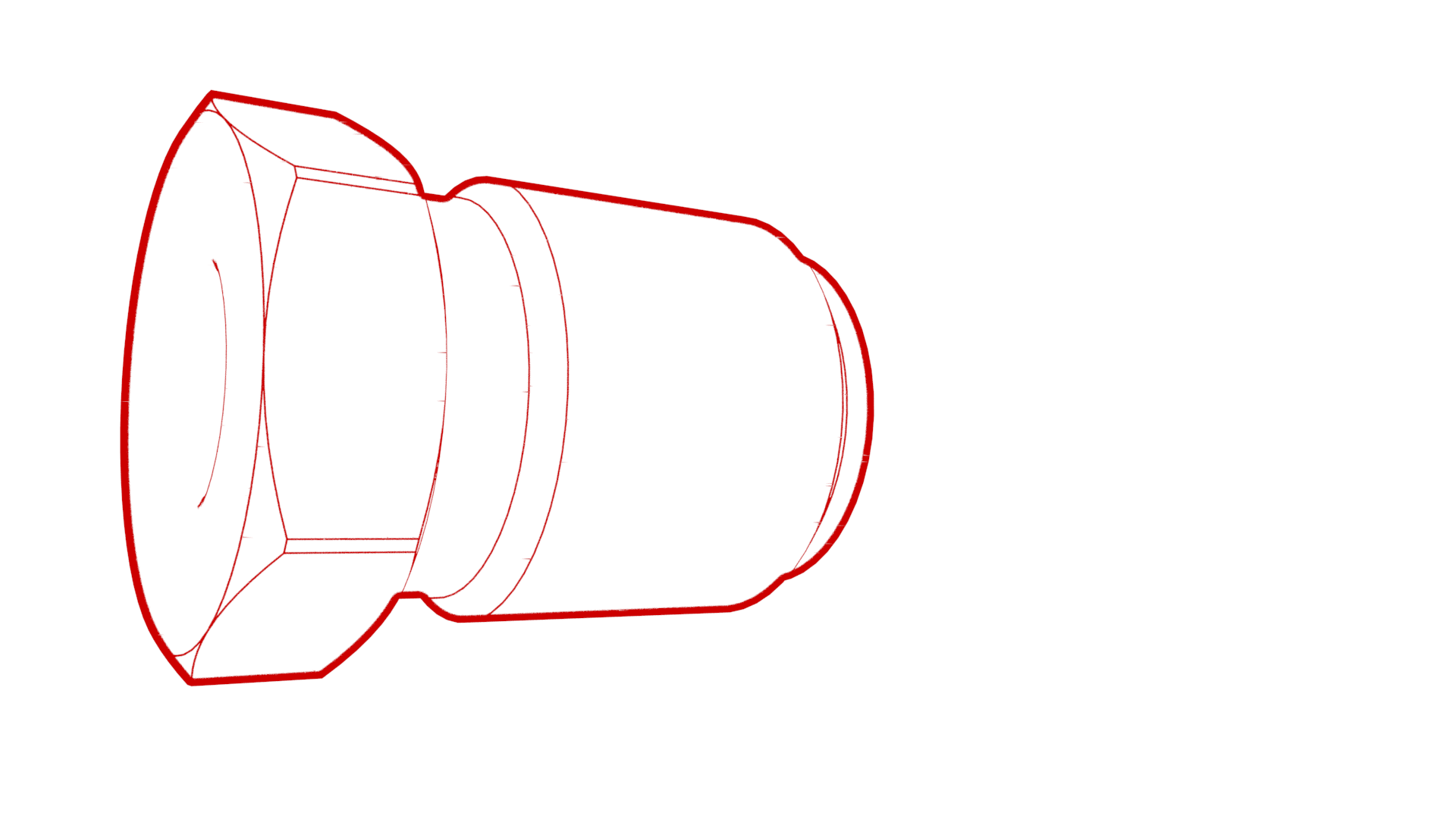

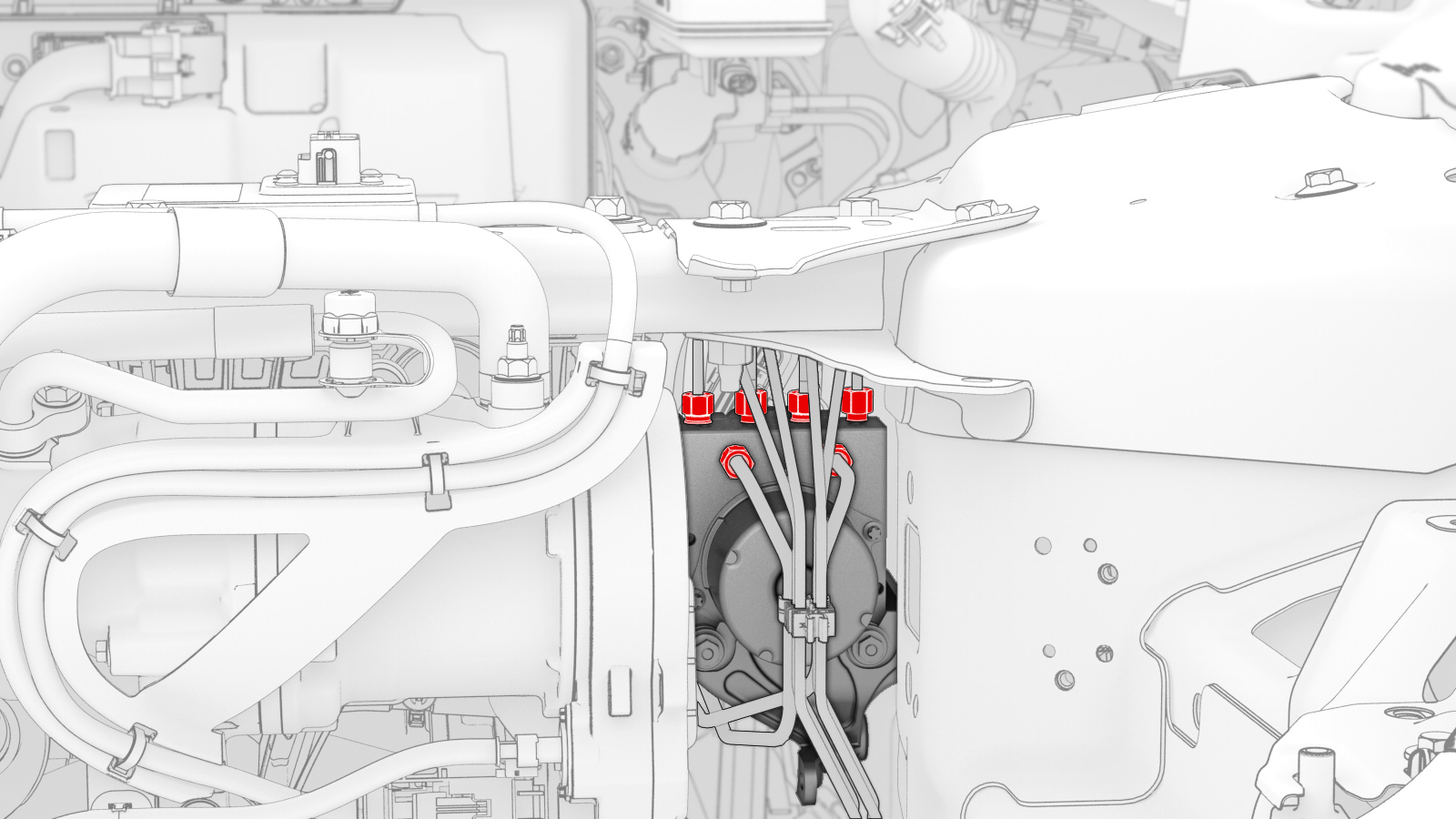

  11. 从防抱死制动系统单元上拆下制动管路管束螺母,使制动液排空。
  12. 松开将制动管路固定到前车身的夹子。
  13. 松开将温度系统横梁软管固定到车身的夹子。
  14. 将机油排放容器放在前制动管路接线盒下方。

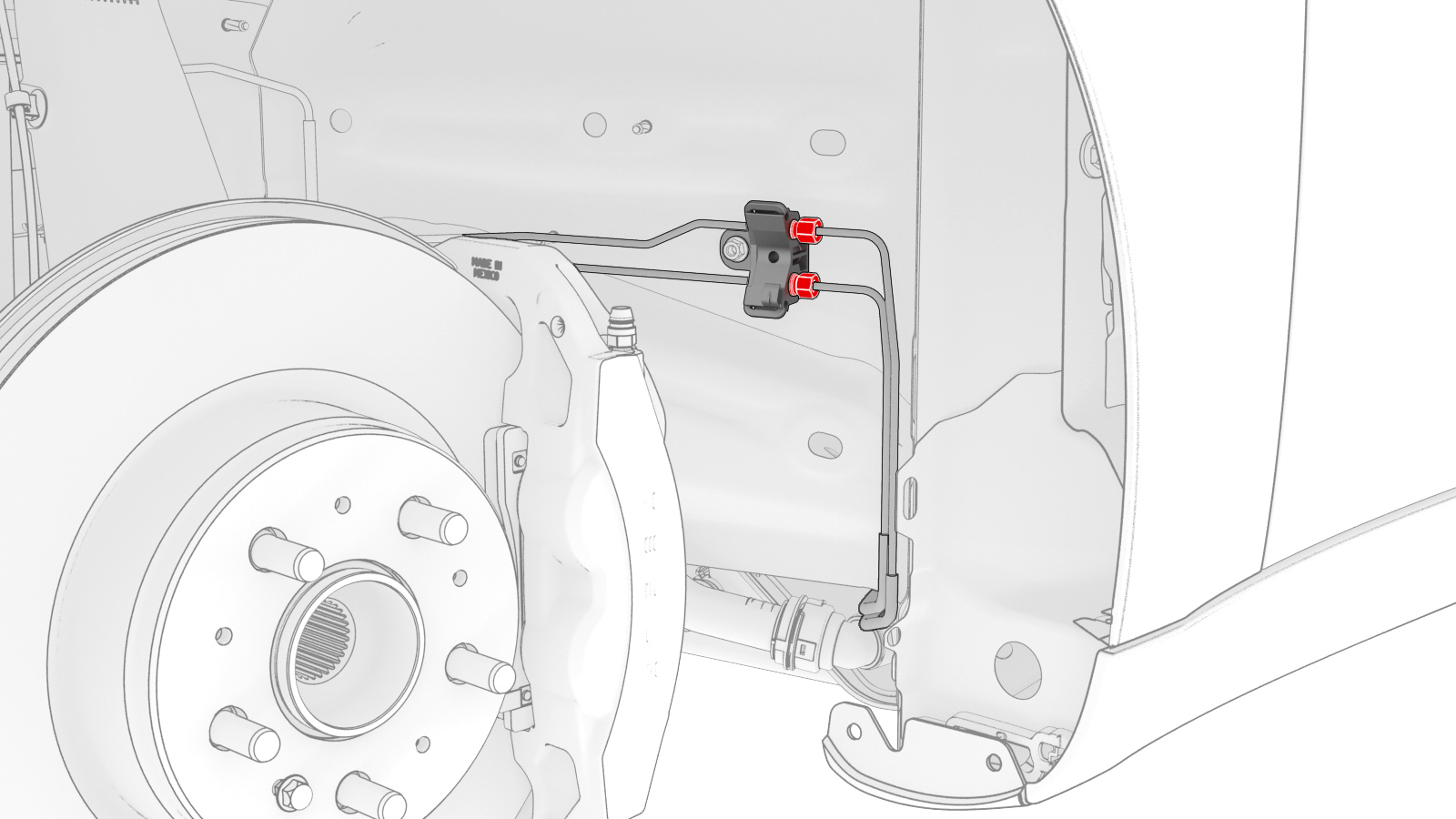

  15. 从接线盒上拆下制动管路管束螺母,使制动液排空。

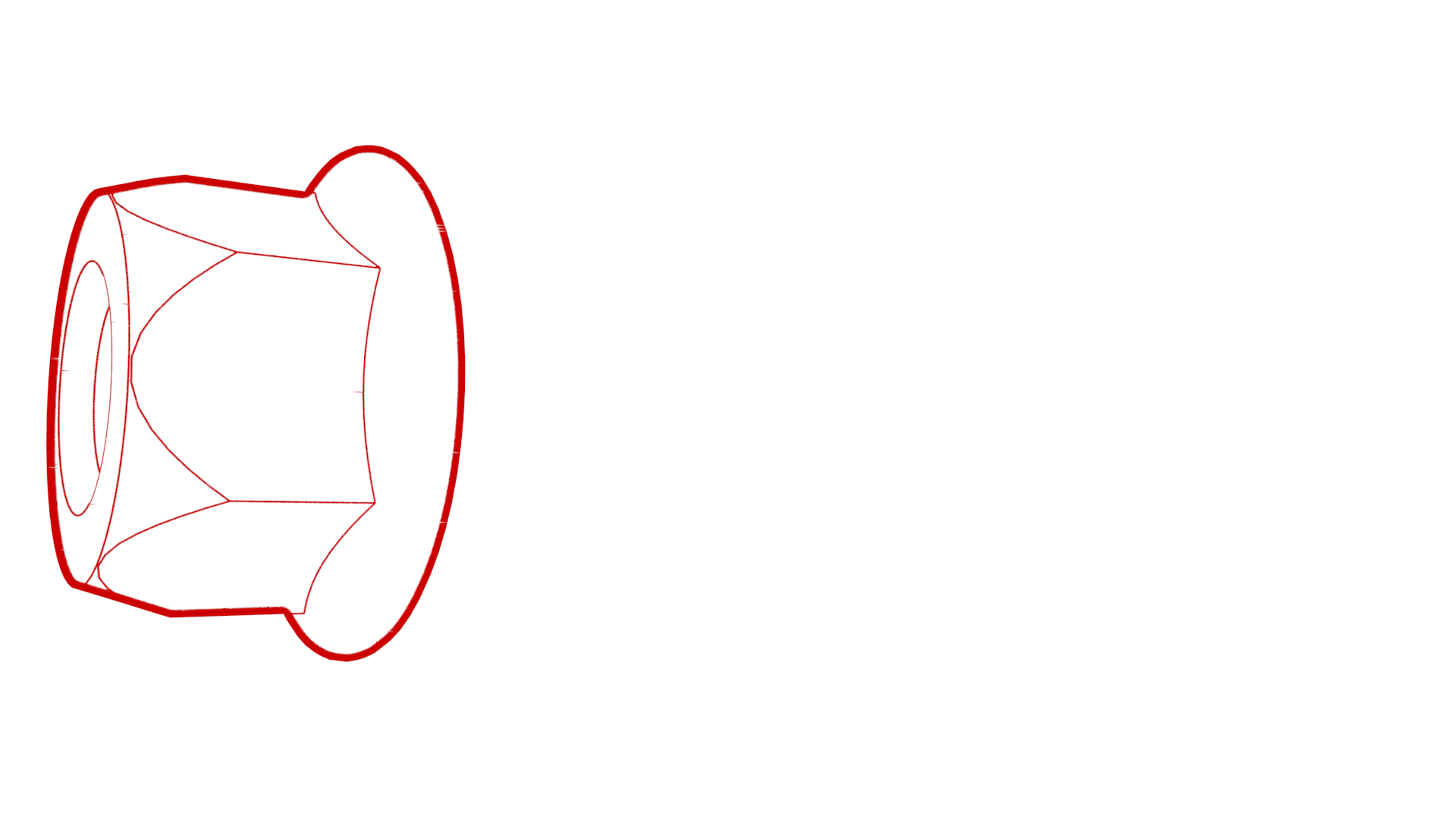

  16. 拆下将前接线盒固定到车身的螺母。

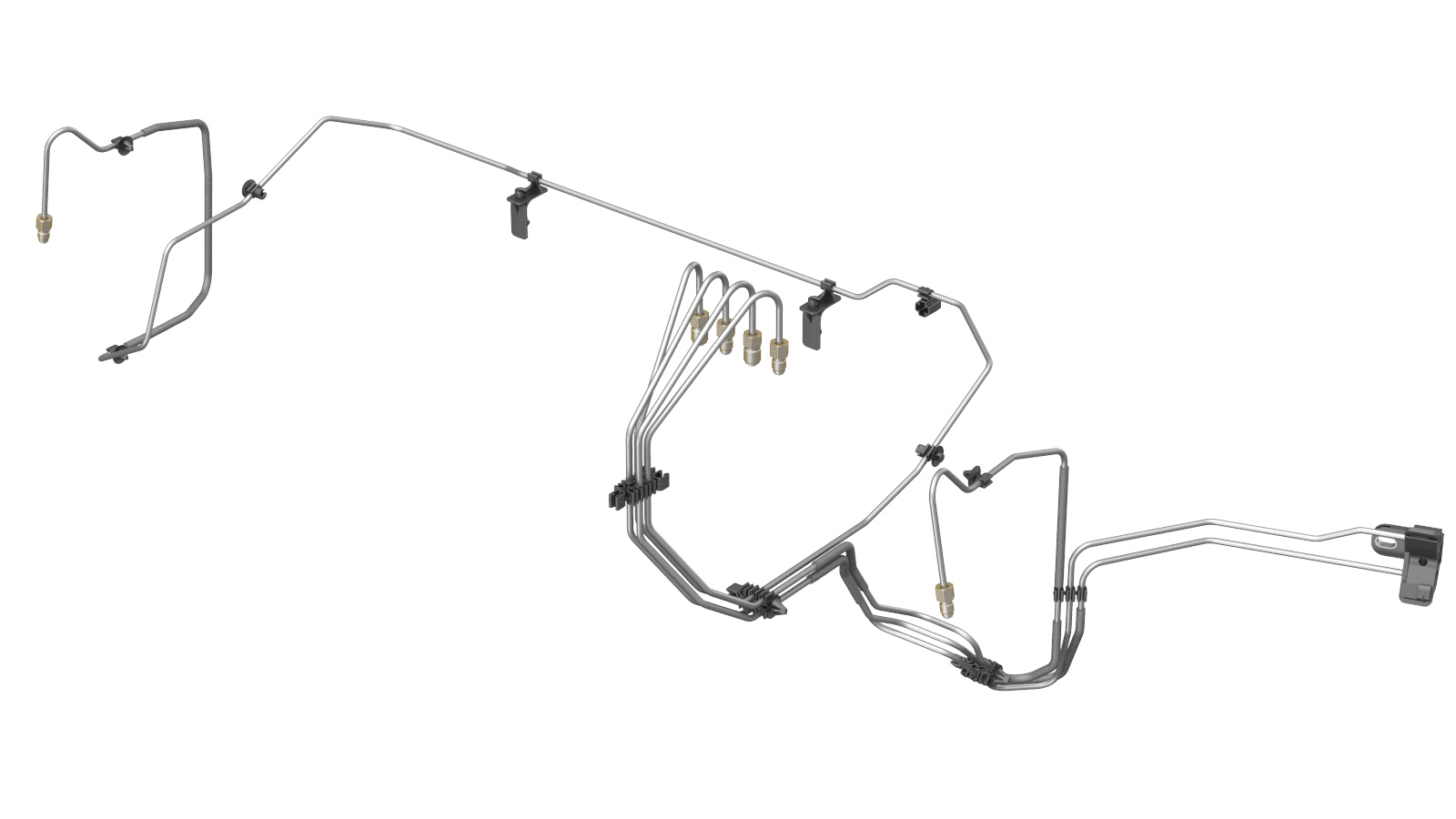

  17. 从车上拆下接线盒和管路。
    Informational PurposesAn informational icon, calling your attention
    将管路向前移,然后向 LH 侧移,再然后穿过 LH 轮罩将其移出。
  18. 将机油排放容器放在左前制动软管下方。

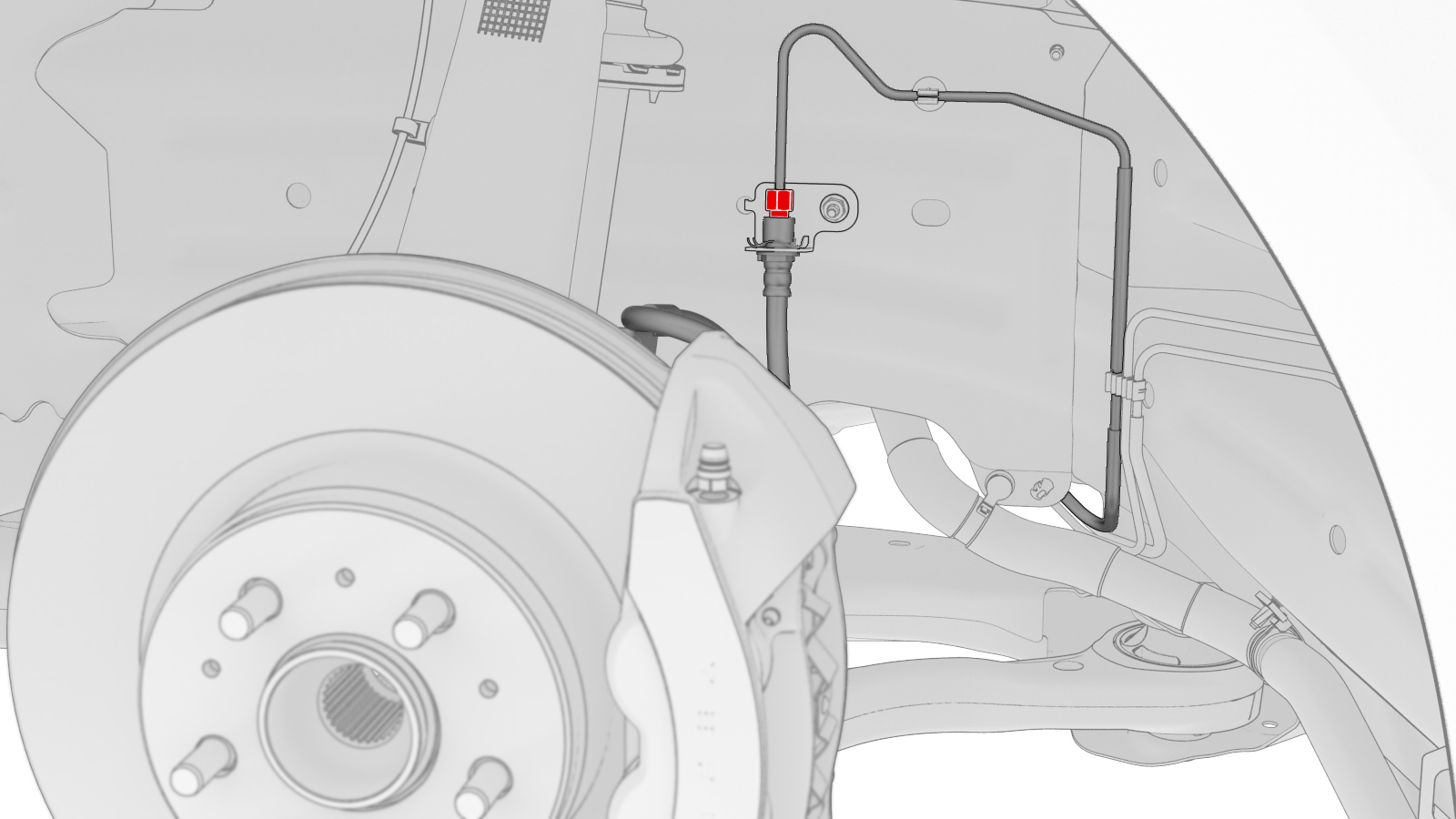

  19. 从位于震动软管支架上的制动软管拆下制动管路管束螺母,使制动液排空。
  20. 从车上拆下制动管路。
    Informational PurposesAn informational icon, calling your attention
    将管路向前移,然后向 LH 侧移,再然后穿过 LH 轮罩将其移出。
  21. 将机油排放容器放在右前制动软管下方。
  22. 从位于震动软管支架上的制动软管拆下制动管路管束螺母,使制动液排空。
  23. 从车上拆下制动管路。
    Informational PurposesAn informational icon, calling your attention
    将管路向前移,然后向 RH 侧移,再然后穿过副框架将其移出。

安装

  1. 移走放油盘。
  2. 将 LH 前和 RH 前制动管路与新管束分离。
  3. 将 RH 前制动管路装入车辆。
    Informational PurposesAn informational icon, calling your attention
    从 RH 侧将 RH 前制动管路穿过副框架移入,然后移到 LH 侧,然后向后移动。
  4. 将制动管路插入震动软管支架上的制动软管中,然后使用爪形加长件将制动管路管束螺母安装到制动软管上。
    23 Nm (17.0 lbs-ft)
  5. 将 LH 前制动管路装入车辆。
    Informational PurposesAn informational icon, calling your attention
    将 LH 前制动管路穿过 LH 轮罩移入,然后移到 RH 侧,然后向后移动。
  6. 将制动管路插入震动软管支架上的制动软管中,然后使用爪形加长件将制动管路管束螺母安装到制动软管上。
    23 Nm (17.0 lbs-ft)
  7. 将前接线盒和管路装入车辆。
    Informational PurposesAn informational icon, calling your attention
    将管路穿过 LH 轮罩移入,然后移到 RH 侧,然后向后移动。
  8. 将接线盒装到车身上,然后安装将接线盒固定到车身的螺母。
    7 Nm (5.2 lbs-ft)
  9. 将 LH 柱制动管路插入前接线盒,然后使用爪形加长件将制动管路管束螺母装入接线盒。
    23 Nm (17.0 lbs-ft)
  10. 紧固将温度系统横梁软管固定到车身的夹子。
  11. 紧固将制动管路固定到前车身的夹子。
  12. 将制动管路插入防抱死制动系统单元中,然后使用爪形加长件将制动管路管束螺母安装到防抱死制动系统单元上。
    16 Nm (11.8 lbs-ft)
  13. 将 LH 前电气线束移回到 LH 前减震塔,然后安装新螺栓 (x5),将电气线束接地带固定到减震塔。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    车辆可能只有 (x4) 个螺栓,具体取决于生产日期。
  14. 紧固将 LH 前电气线束固定到车架 LH 前纵梁的夹子 (x5)。
    Informational PurposesAn informational icon, calling your attention
    车辆可能只有 (x3) 个夹子,具体取决于生产日期。
  15. 将电气线束连接至防抱死制动系统单元。
  16. 安装 12V 辅助电池。请参阅12V/低压电池(拆卸和更换)
  17. 紧固将电气线束固定到车架 LH 纵梁的夹子。
  18. 安装高压电池前部滑板。请参阅滑板 - 高压电池 - 前部(拆卸和更换)
  19. 安装 LH 和 RH 前轮拱内衬。请参阅轮拱内衬 - 前 - LH(拆卸和更换)
  20. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  21. 排空制动系统。请参阅制动液排放/冲洗
