Hose - Outlet - Radiator (Non-Heat Pump) (Remove and Replace)

校正代码 18302702 0.60 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

拆卸

  1. 举升并支撑车辆。请参阅Raise Vehicle - 2 Post Lift。
  2. 打开所有车门并降下所有车窗。
    Informational PurposesAn informational icon, calling your attention
    注
    如果车辆正在断电，请锁闭后车门以防意外关闭。
  3. 将前排座椅向前移动。
  4. 打开前备箱盖。
  5. 拆卸第二排座椅下部座垫。请参阅Seat Cushion - Lower - 2nd Row (Remove and Replace)。
  6. 拆卸前备箱后部挡板。请参阅Underhood Apron - Rear (Remove and Replace)。
  7. 拆卸前备箱储物单元。请参阅Underhood Storage Unit (Remove and Replace)。
  8. 断开 12V 电源。请参阅12V/LV Power (Disconnect and Connect)。
  9. 拆卸前流线型护板。请参阅Panel - Aero Shield - Front (Remove and Replace)。
  10. 完全降下车辆。

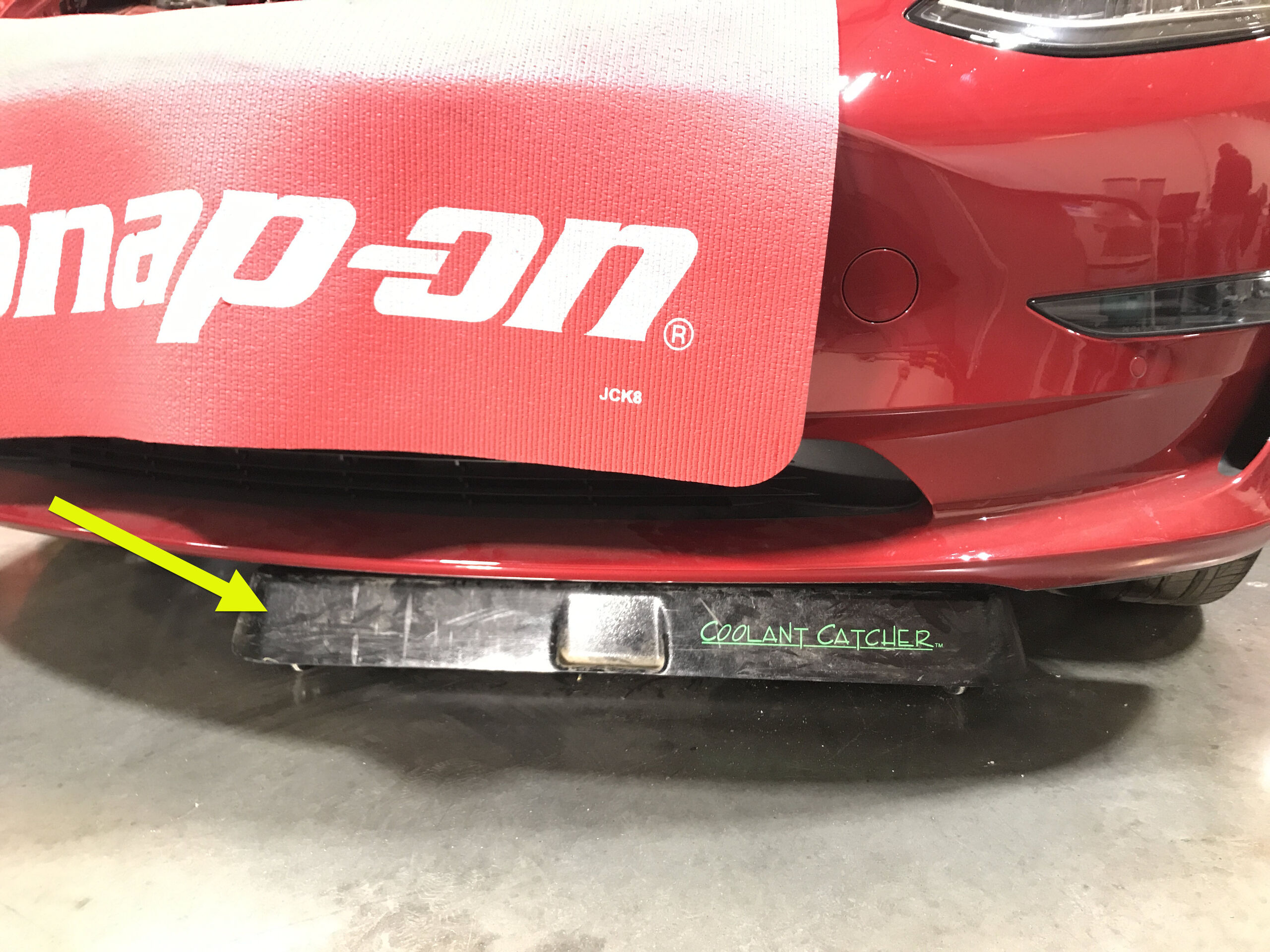

  11. 在车辆前部下方放置一个液体收集器。

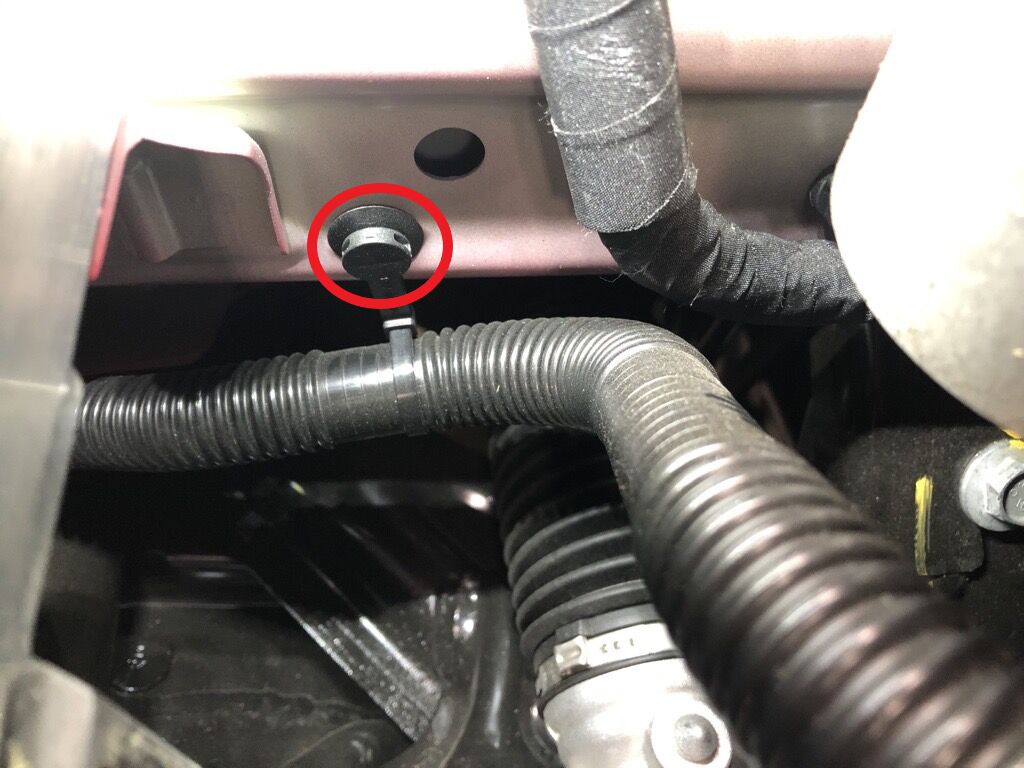

  12. 松开将散热器出口软管固定到车辆右侧的卡子（2 个）。

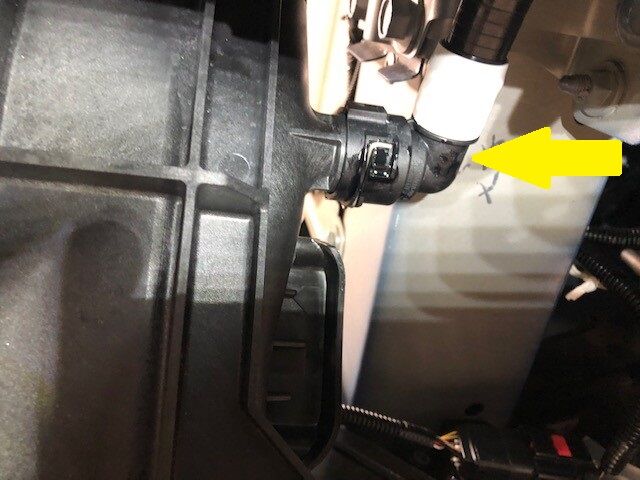

  13. 松开弹簧夹，断开散热器出口软管与散热器的连接，等待冷却液排出，然后堵住内外螺纹接头。

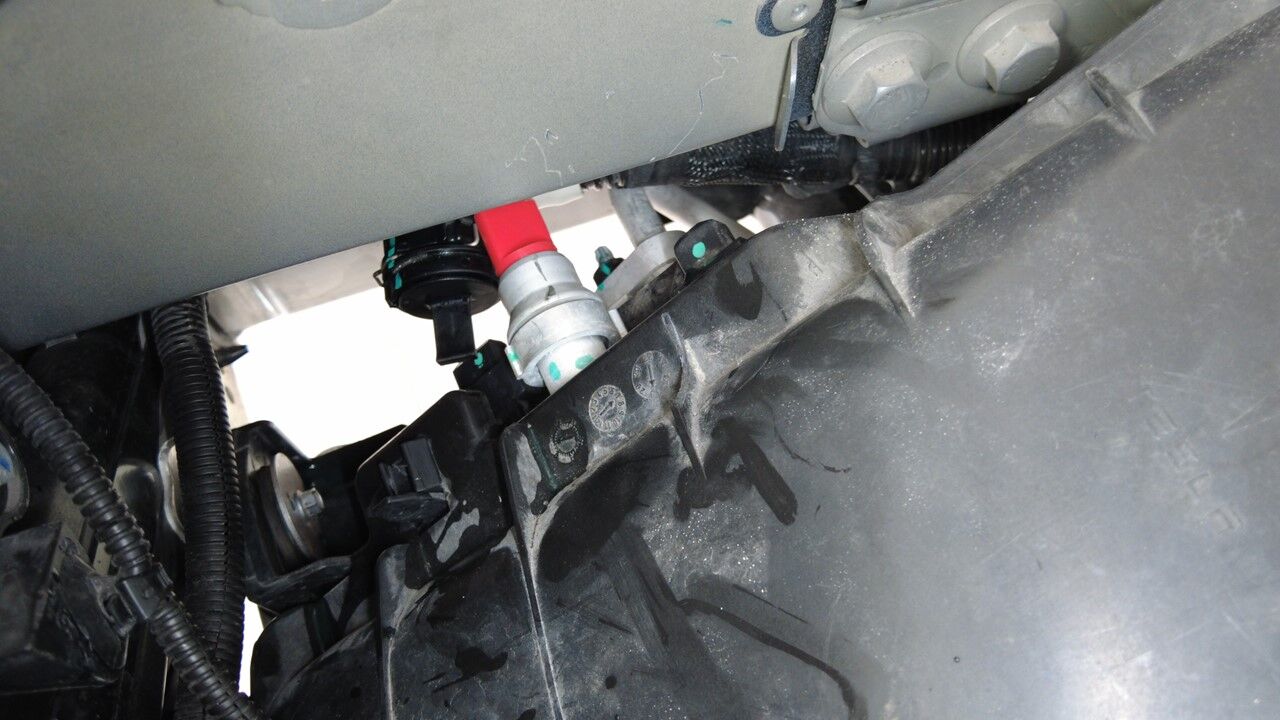

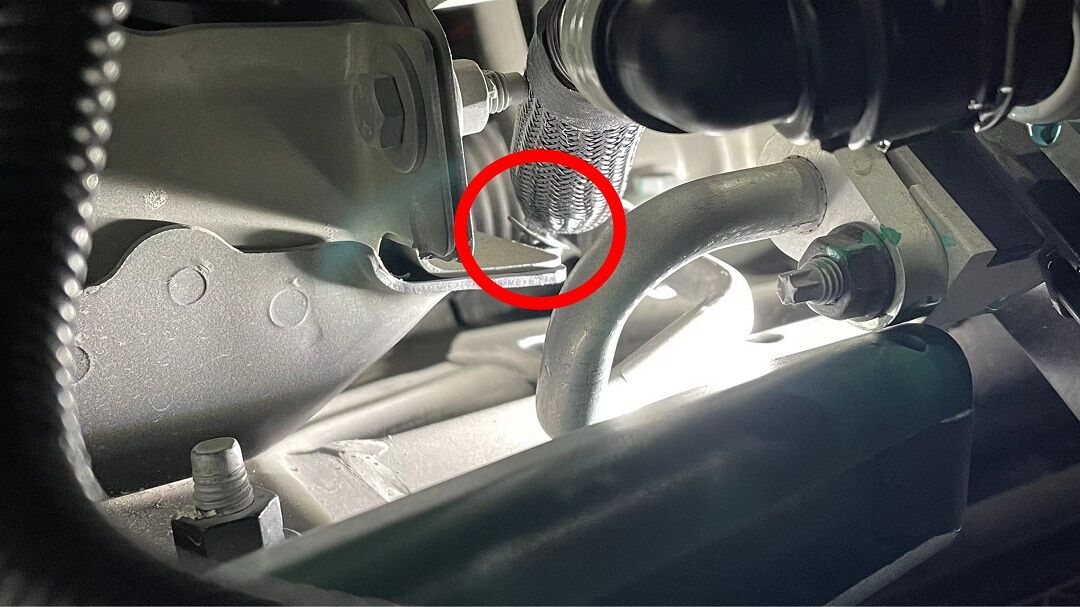

  14. 在超级瓶软管接头下方放置吸收性材料，以避免冷却液落到转向机构接头上。

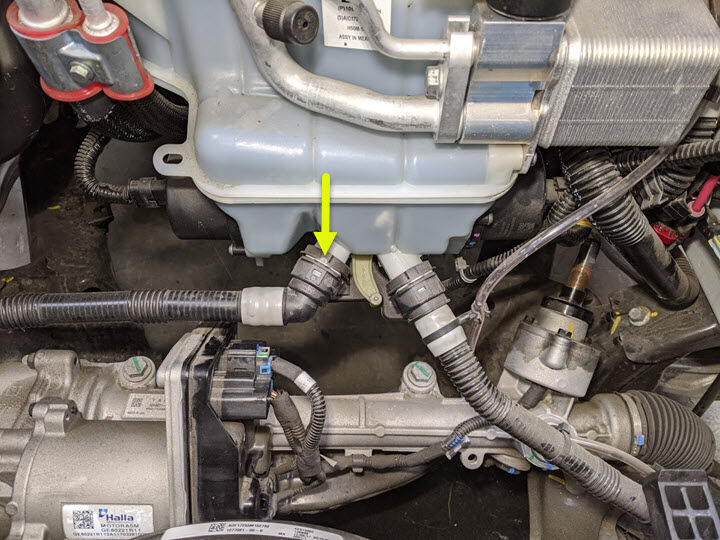

  15. 松开弹簧夹，断开散热器出口软管与超级瓶的连接，塞住外螺纹接头和内螺纹接头，然后从车上拆下散热器软管。

安装

  1. 拆卸软管塞，将新的散热器出口软管连接到超级瓶，然后安装弹簧夹。
  2. 拆下软管塞，将散热器出口软管连接到散热器，然后安装弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试，确保软管完全就位。
  3. 安装将散热器出口软管固定到车辆右侧的卡子（2 个）。
  4. 取走车辆下方的液体收集器。
  5. 安装前流线型护板。请参阅Panel - Aero Shield - Front (Remove and Replace)。
  6. 完全降下车辆。

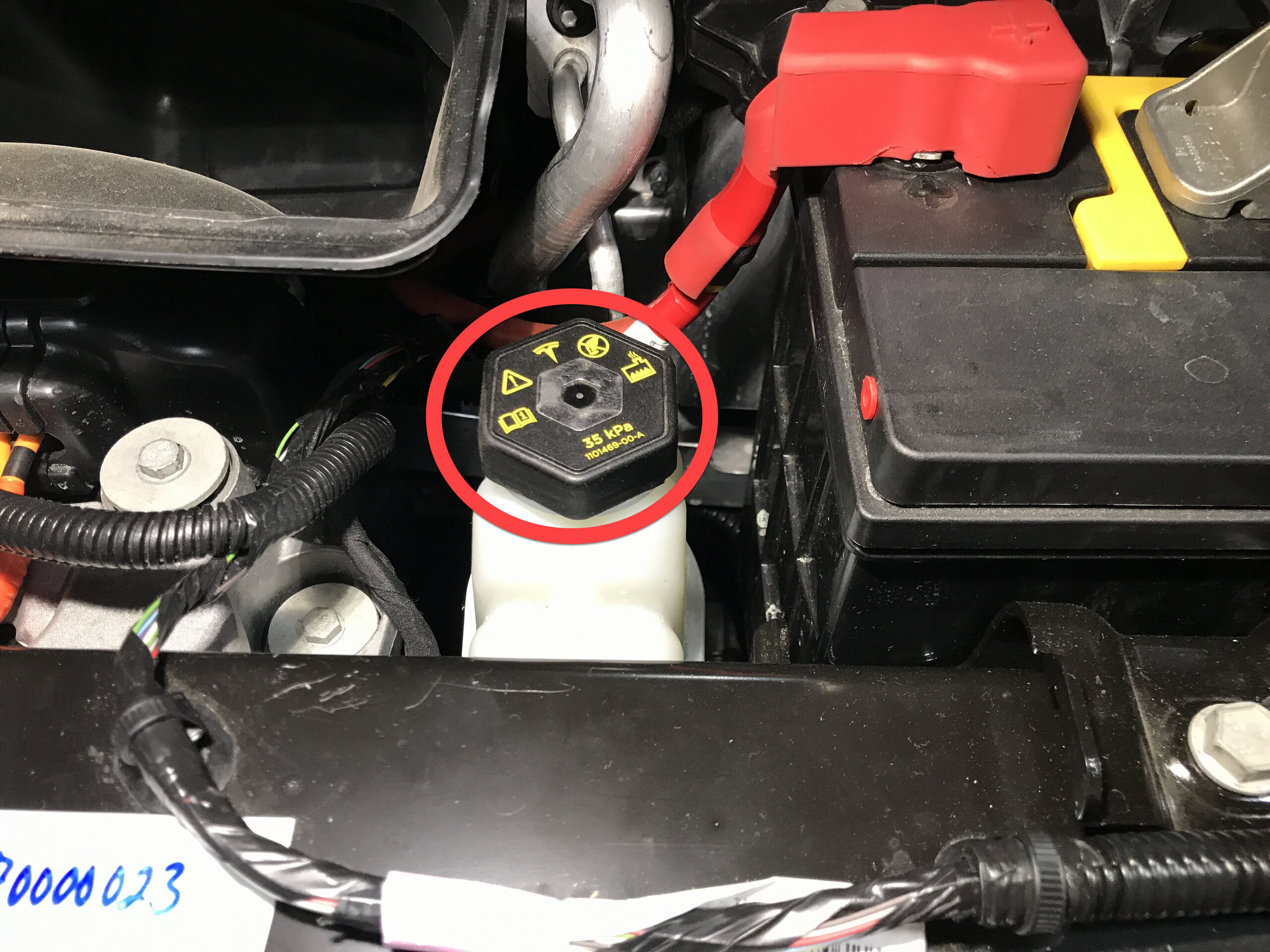

  7. 拆下超级瓶盖。
  8. 检查冷却液液位，必要时加满。
    Informational PurposesAn informational icon, calling your attention
    注

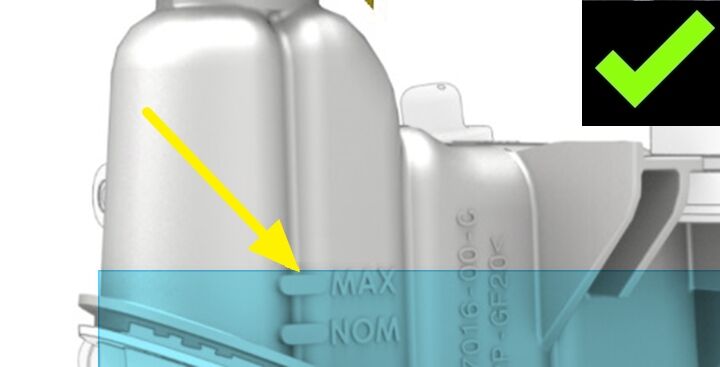

    确保液位比“Max”线高 5 毫米。
  9. 连接 12V 电源。请参阅12V/LV Power (Disconnect and Connect)。
  10. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  11. 在 Toolbox 中，点击 Actions/Autodiag 选项卡，然后搜索“Purge”。
  12. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    ，再点击Run，然后等待例行程序完成。
  13. 断开 Toolbox，然后从车上取出笔记本电脑。
  14. 检查冷却液液位，必要时加满。
    Informational PurposesAn informational icon, calling your attention
    注
    确保液位比“Max”线高 5 毫米。
  15. 安装超级瓶盖。
  16. 安装前备箱储物单元。请参阅Underhood Storage Unit (Remove and Replace)。
  17. 安装前备箱后部挡板。请参阅Underhood Apron - Rear (Remove and Replace)。
  18. 安装第二排座椅下部座垫。请参阅Seat Cushion - Lower - 2nd Row (Remove and Replace)。
  19. 将前排座椅移回原位。
  20. 升起所有车窗，关闭所有车门。
