套管 - 变速箱 - 前驱动电机（拆卸和更换）

校正代码 39011202 0.72 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-03-24: 添加了有关工具可用性的额外说明。
  • 2023 年 7 月 25 日：更新了用于拆卸和安装前驱动单元支座螺栓的工具。
设备：
  • 1494178-00-A Raven 驱动单元支架，Model S/X
  • 1137785-00-A 驱动电机套管拆卸和更换套件，S3XY

拆卸

  1. 将前流线型护板从车辆上拆下。请参阅面板 - 流线型护板 - 前（拆卸和更换）。

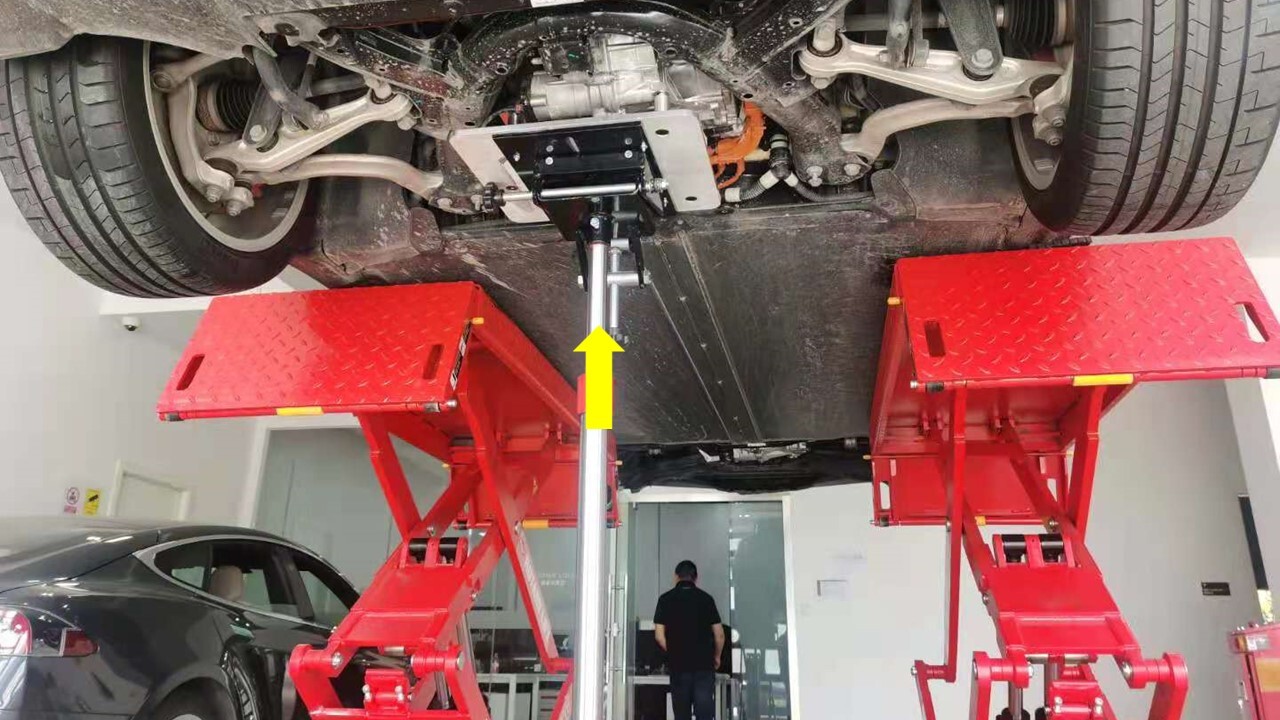

  2. 将前驱动单元支架和运送千斤顶放置在前驱动单元下方。
    注
    部分地区可能会要求使用特定工具。如果没有带倾斜平面的运送千斤顶可用，请先拆下前驱动单元，然后继续执行本程序的第 7 步。请参阅驱动电机 - 前（拆卸和更换）并单独添加校正代码。

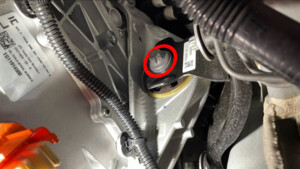

  3. 拆下将左侧电机支座固定到左侧电机支座支架的螺栓。
    105 Nm (77.4 lbs-ft)
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 外梅花套筒 E18
    • 适配器

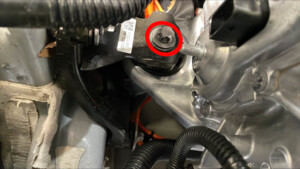

  4. 拆下将右侧电机支座固定到右侧电机支座支架的螺栓。
    105 Nm (77.4 lbs-ft)
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 外梅花套筒 E18
    • 6 英寸加长件
    • 适配器
  5. 拆下前驱动单元支座螺栓。
    80 Nm (59.0 lbs-ft)
    提示
    根据需要升高或降低杆式千斤顶，以帮助松开螺栓。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 18 毫米套筒

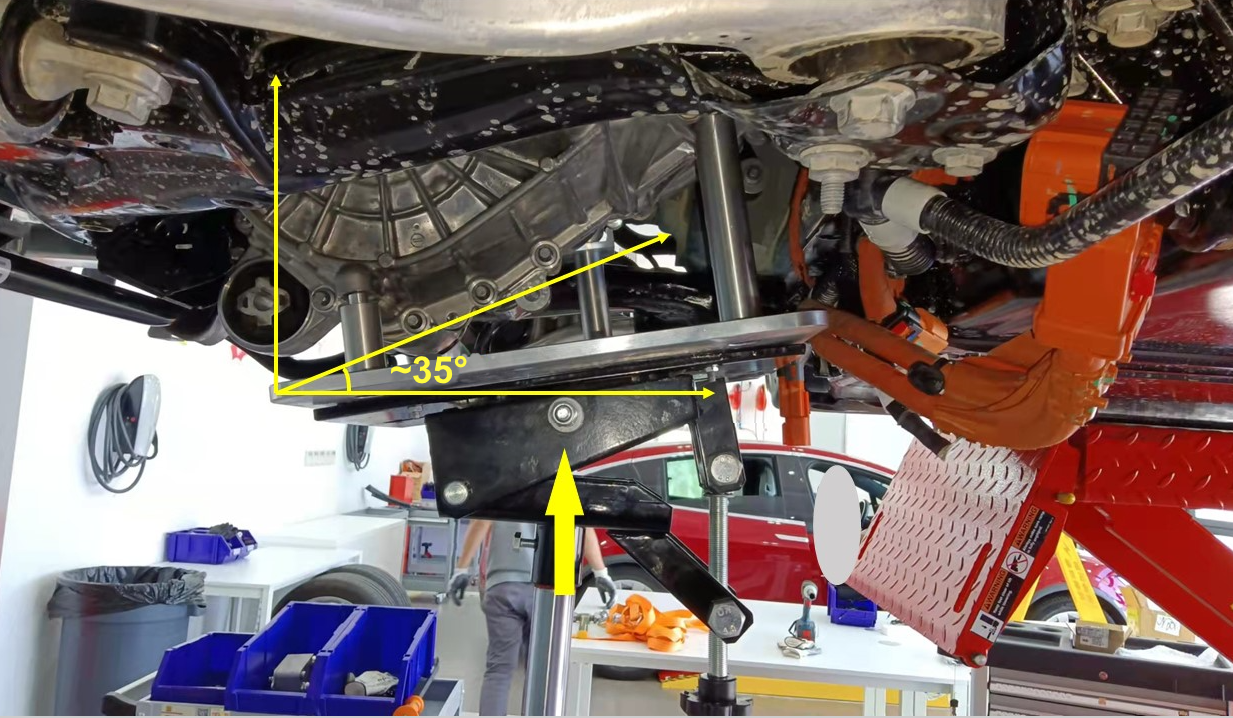

  6. 降下前驱动单元，转动杆式千斤顶旋钮以将电机倾斜约 35 度，将前驱动单元与副车架分离。
    警告
    注意请勿损坏半轴、冷却液管路和线束。

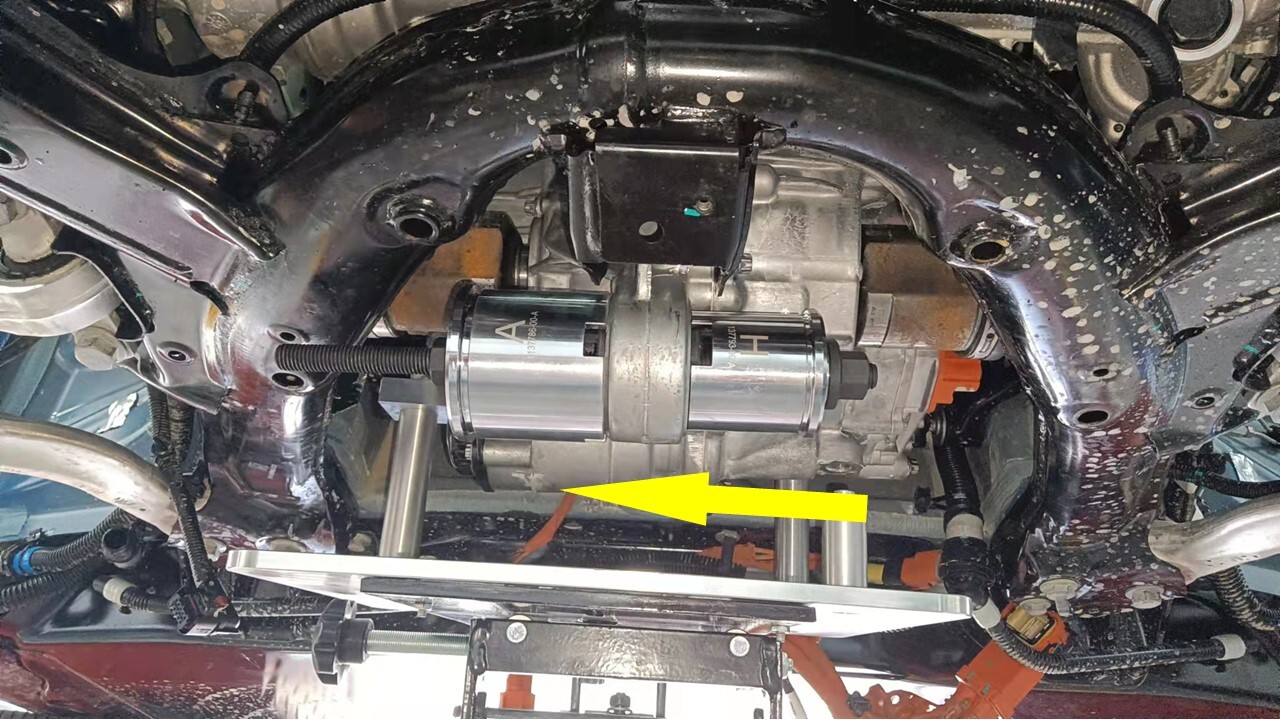

  7. 在前驱动单元变速箱套管上使用套管工具。
    注
    装配特殊工具时，使用如图所示的 "K"、"A"、"H" 和 "L" 罩帽。
  8. 将对置螺母固定在适当位置的同时，用扳手转动轴承侧套管工具螺母。
  9. 将套管从前驱动单元变速箱推出后，分离套管工具，然后拆下套管。

安装

  1. 安装套管工具，以套上新的套管。
    注
    装配特殊工具时，使用如图所示的 "L"、"H" 和 "D" 罩帽。
  2. 用扳手转动轴承侧套管工具螺母，直至完全装好套管。
  3. 分离套管工具，然后从驱动单元上拆下。

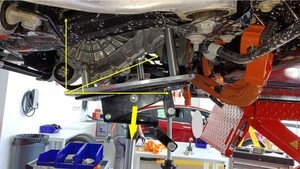

  4. 将前驱动单元安装到车辆上。
  5. 安装前驱动单元支座螺栓。
    80 Nm (59.0 lbs-ft)
    提示
    根据需要升高或降低杆式千斤顶，以帮助松开螺栓。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  6. 安装将右侧电机支座固定到右侧电机支座支架的螺栓。
    105 Nm (77.4 lbs-ft)
    提示
    根据需要升高或降低杆式千斤顶，以帮助安装螺栓。
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 外梅花套筒 E18
    • 3 英寸加长件
    • 适配器
  7. 安装将左侧电机支座固定到左侧电机支座支架的螺栓。
    105 Nm (77.4 lbs-ft)
    提示
    根据需要升高或降低杆式千斤顶，以帮助安装螺栓。
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 外梅花套筒 E18
    • 3 英寸加长件
    • 适配器

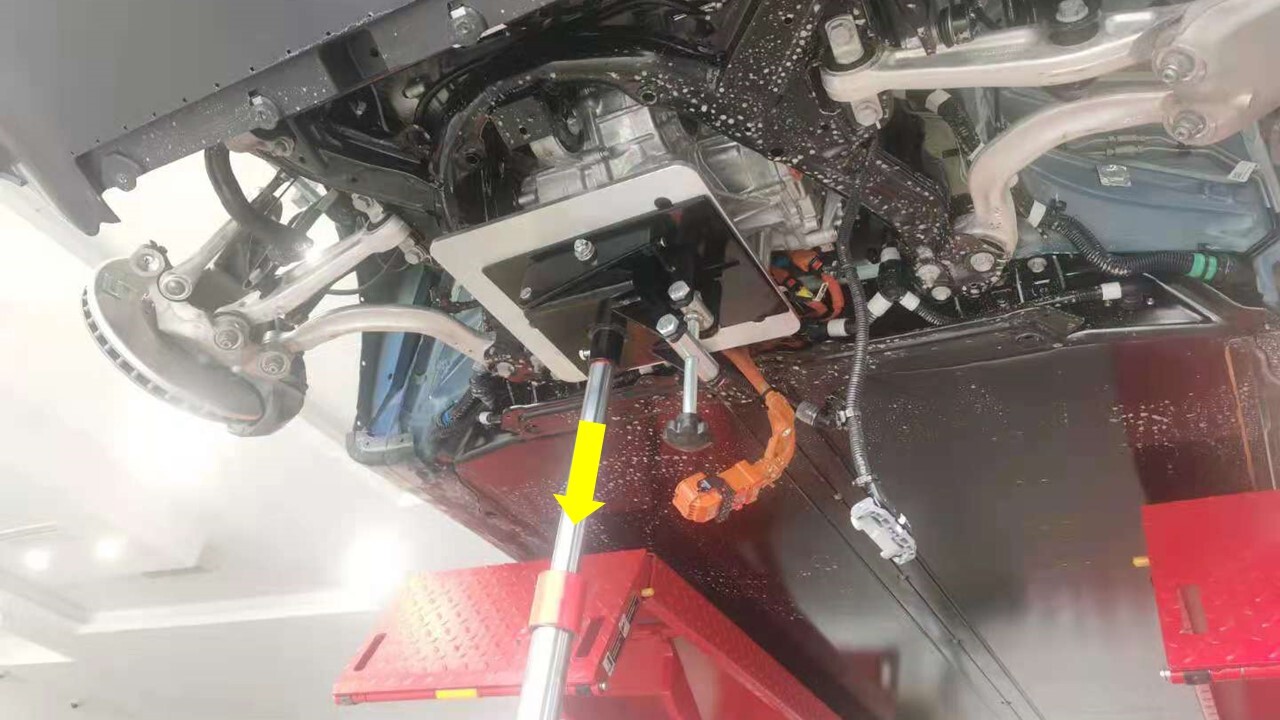

  8. 将前驱动单元支架和运送千斤顶从前驱动单元上拆下。
  9. 将前流线型护板安装到车辆上。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
