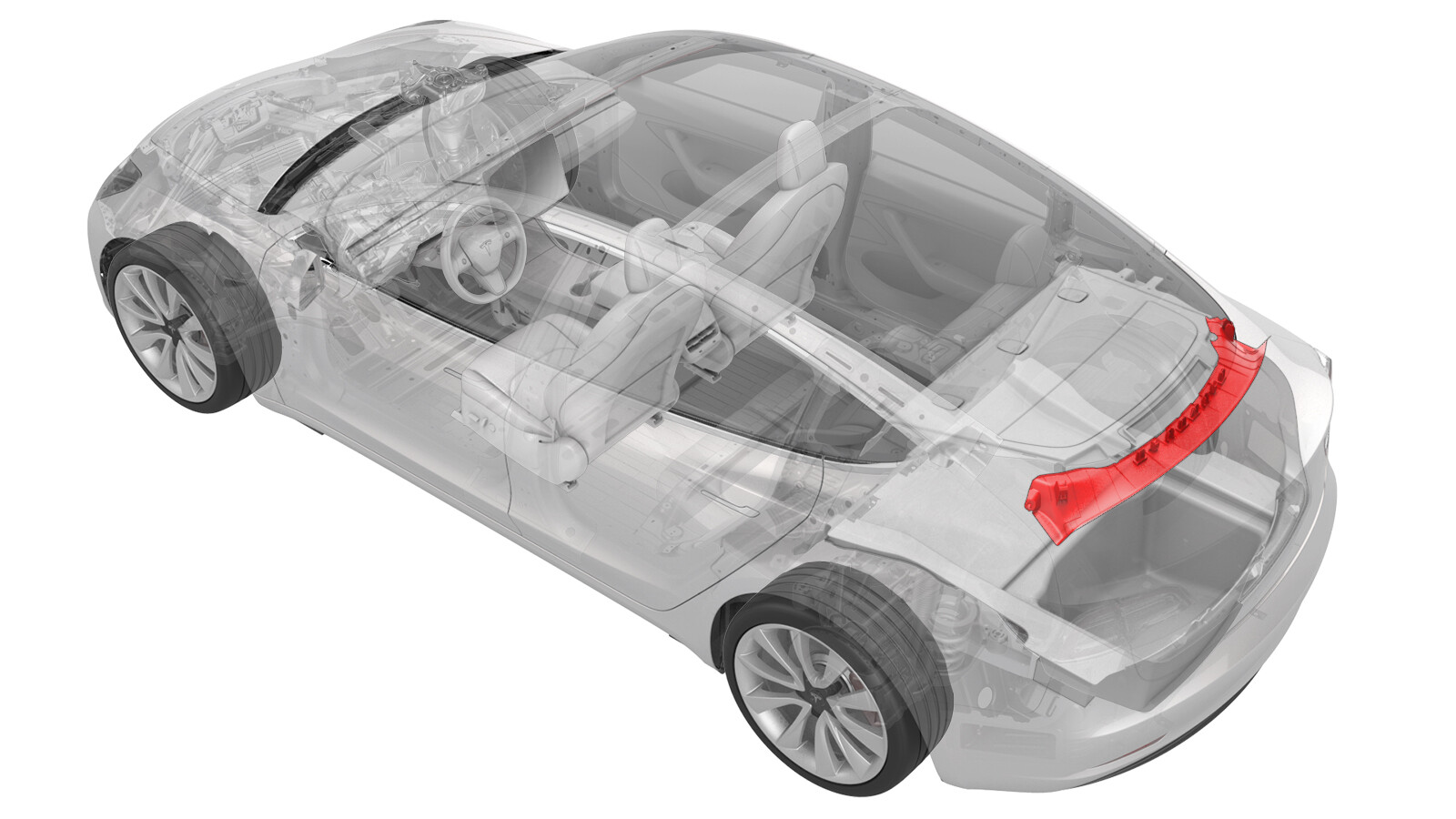

饰板 - 后备箱(拆卸和更换)

校正代码 15111102 0.06 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开行李箱。

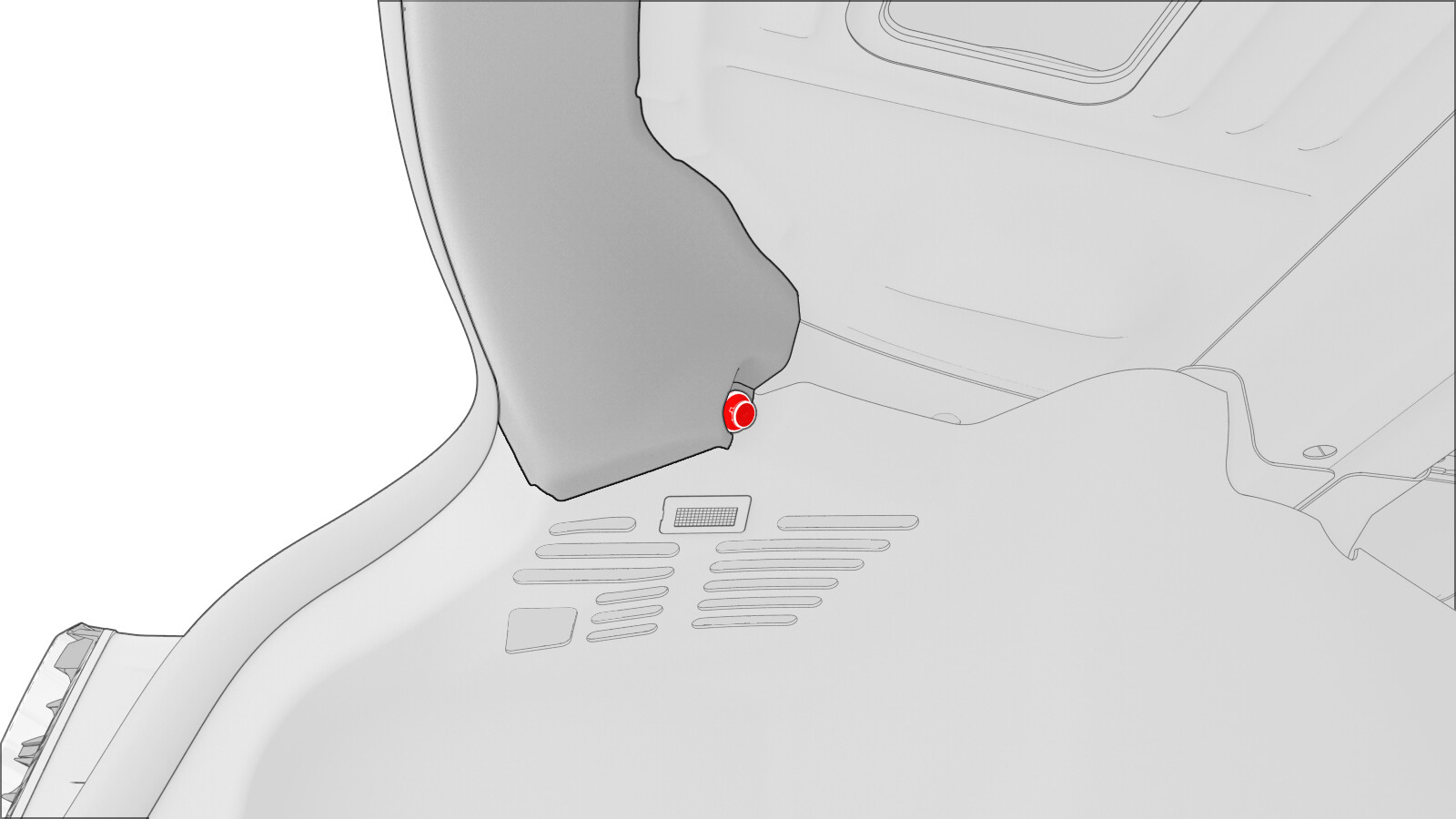

  2. 松开将行李箱饰板末端固定到车身的推拉式夹 (x2)。
    图 1. LH 如图所示,RH 类似

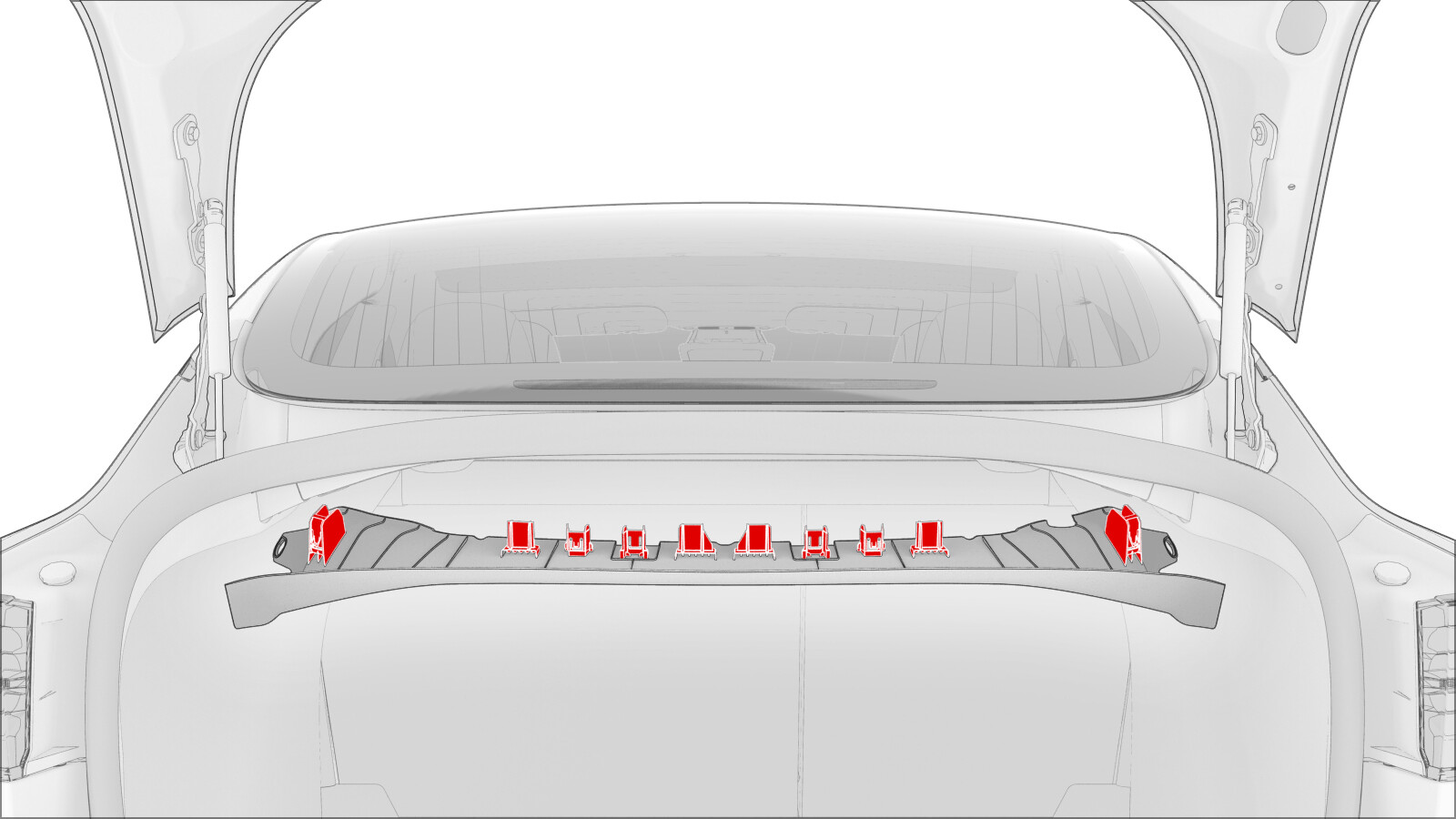

  3. 松开将行李箱饰板固定到车身的锁片,然后从车上拆下行李箱饰板。
    Informational PurposesAn informational icon, calling your attention

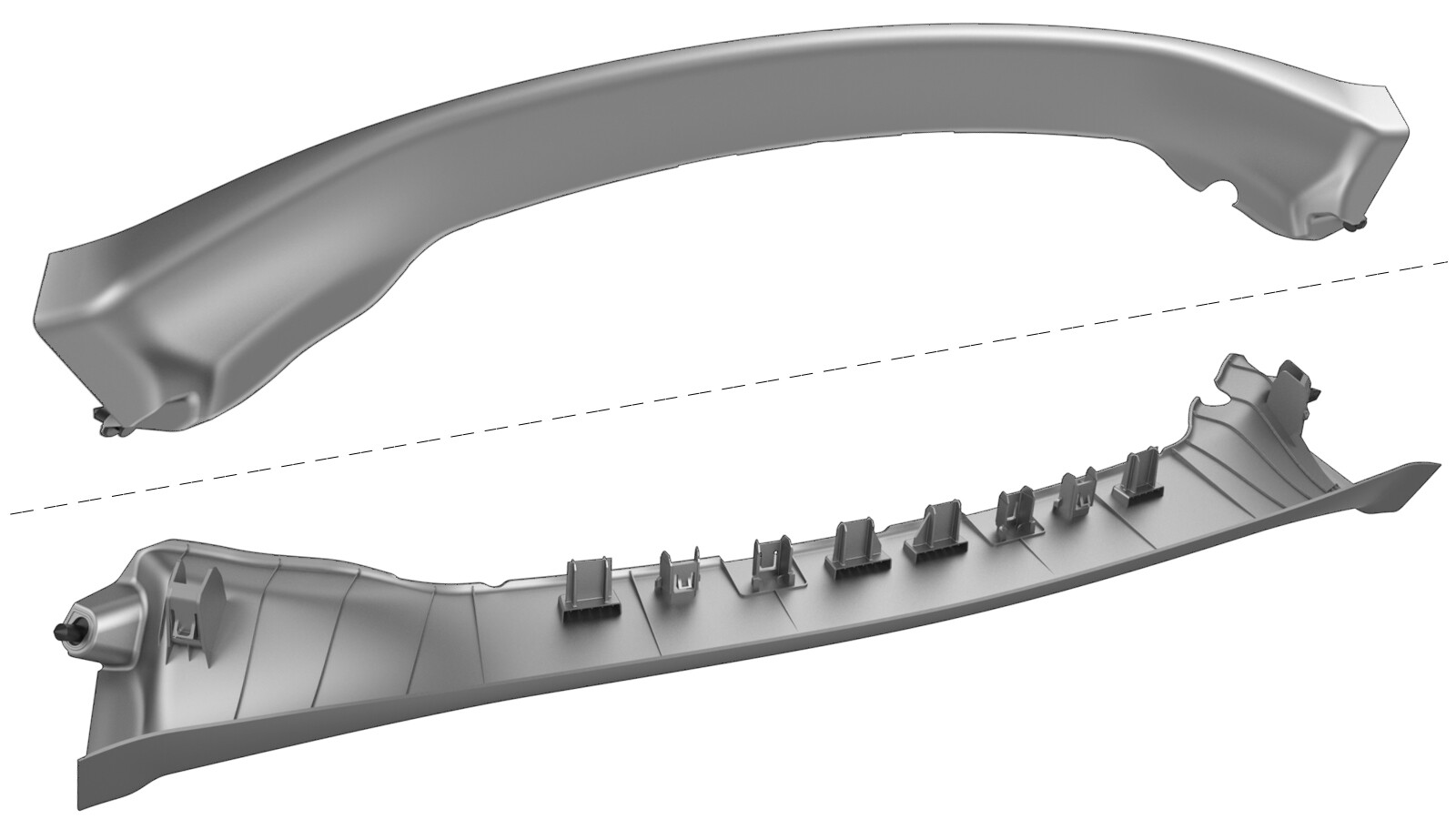

    如果拆下的零件包含的锁片数量小于图示锁片数量,则必须改造新零件,拆除多余的锁片。

改装

  1. 如果拆下的行李箱饰板包含的锁片数量小于替换件的锁片数量,则必须改造替换件,拆除多余的锁片。鉴于需要增加维修时间,请使用校正修理代码 15111107 而非 15111102。

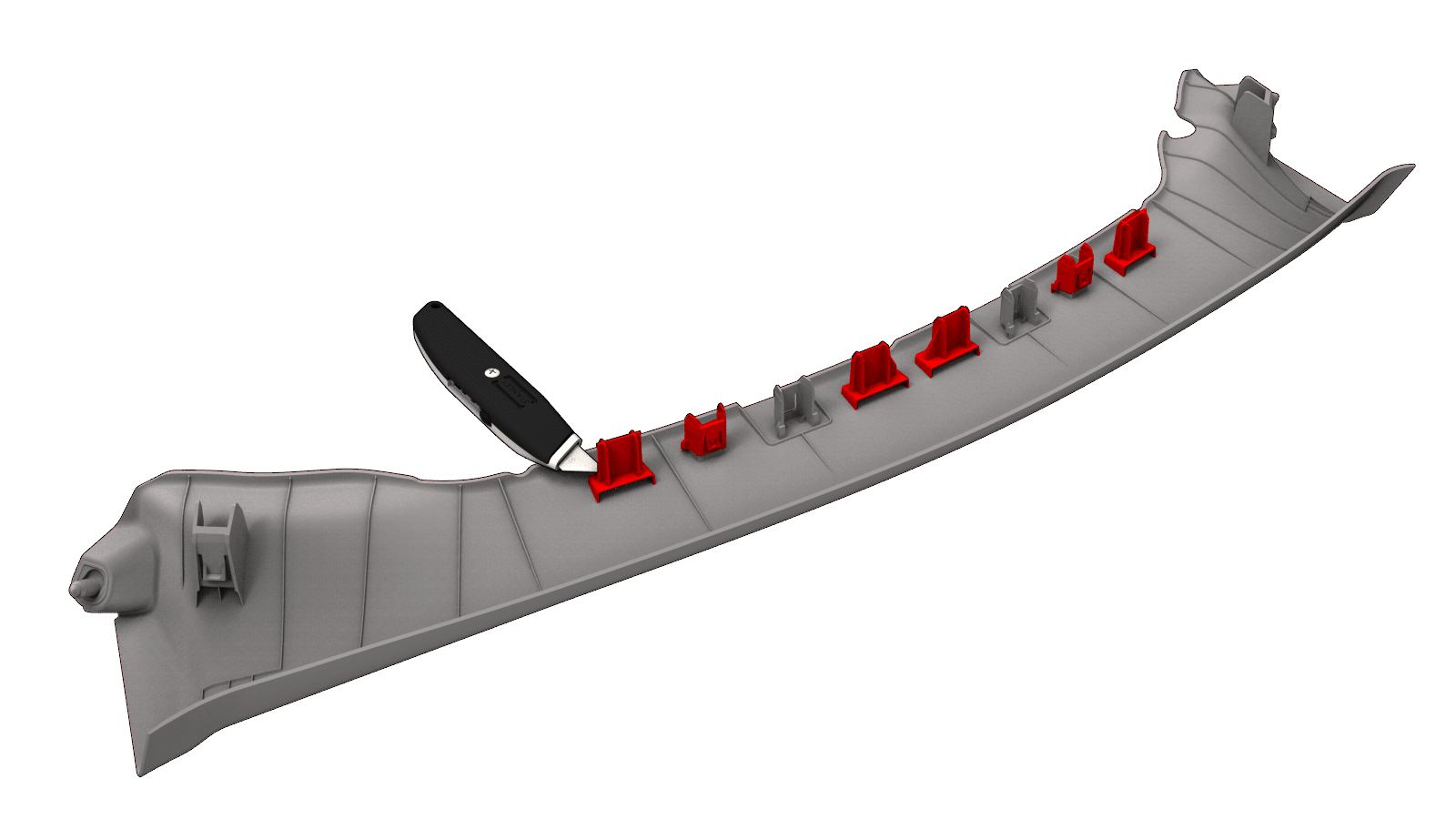

  2. 使用对角切割器或刀片可伸缩刀具仅拆下图示红色锁片。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行改造作业时,请佩戴眼部保护装置、防割手套以及合适的个人防护装备。

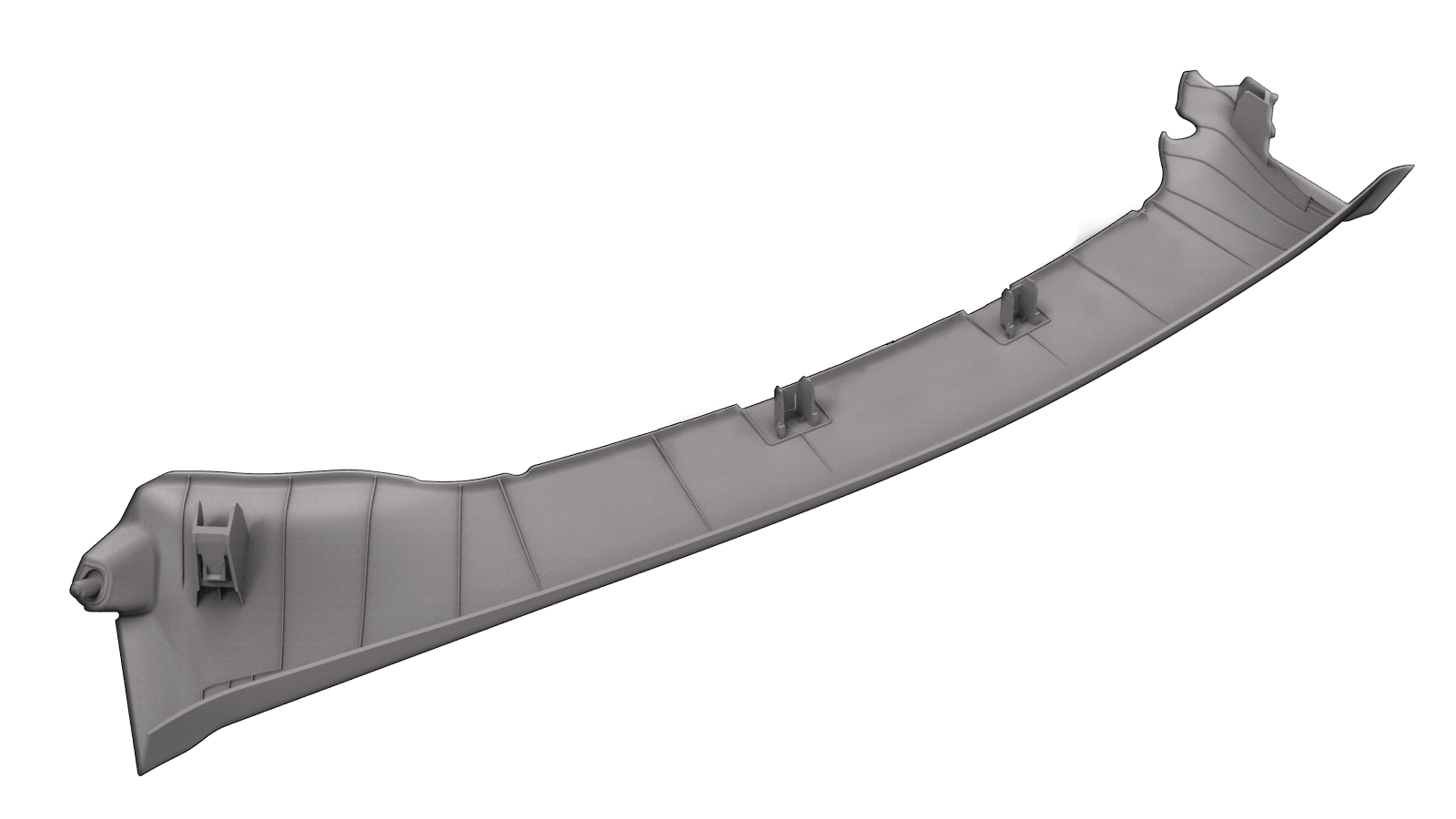

  3. 确保改造后的零件与图片一致。

安装

  1. 将行李箱饰板安装到车身,然后紧固将行李箱饰板固定到车身的锁片。
    Informational PurposesAn informational icon, calling your attention
    确保行李箱饰板牢固地固定到车身上。
  2. 紧固将行李箱饰板末端固定到车身的推拉式夹 (x2)。
    图 2. LH 如图所示,RH 类似
  3. 关闭行李箱。
