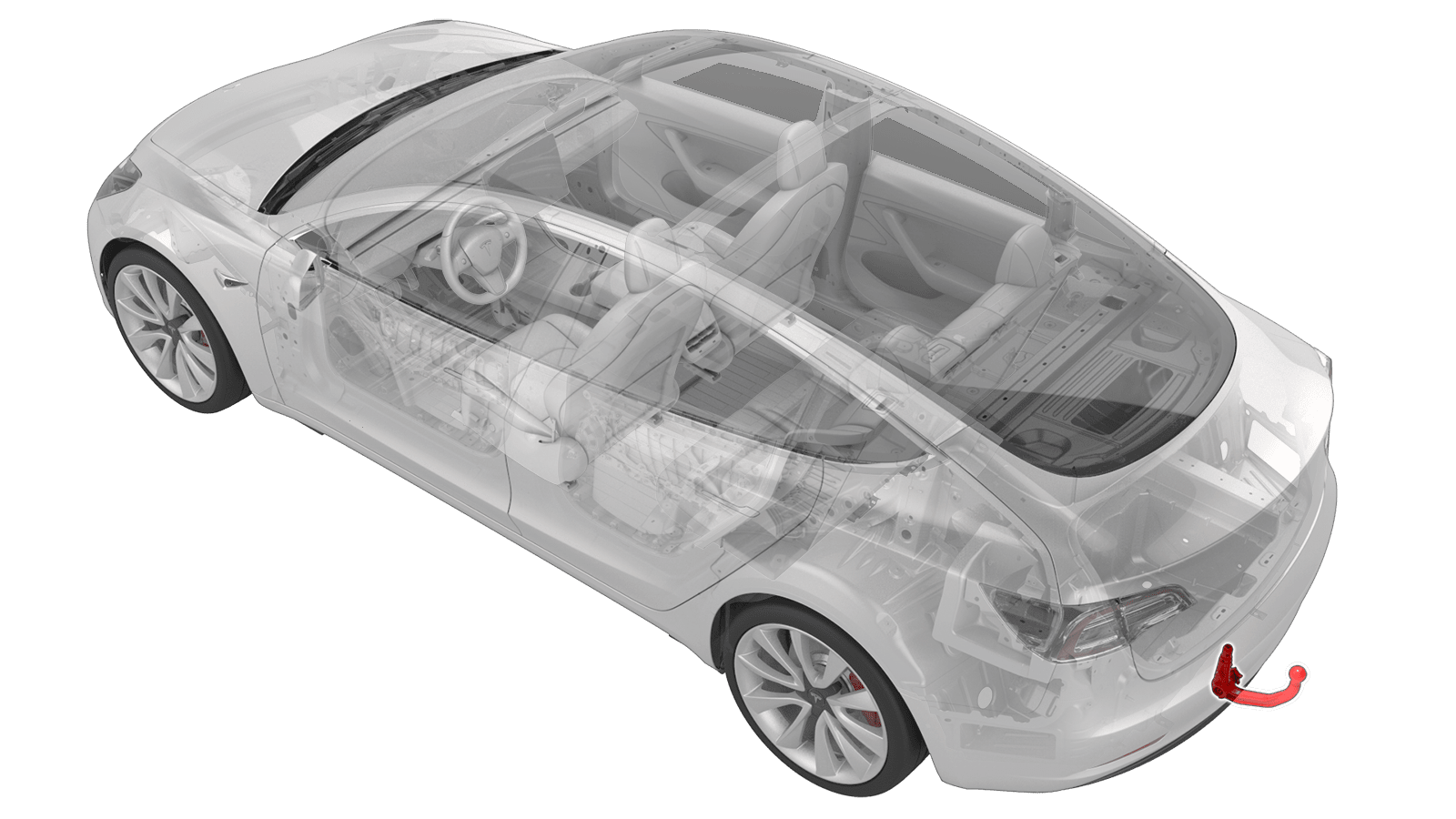

球颈 - 拖车挂钩(拆卸和更换)

校正代码 12302302 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 123

拆卸

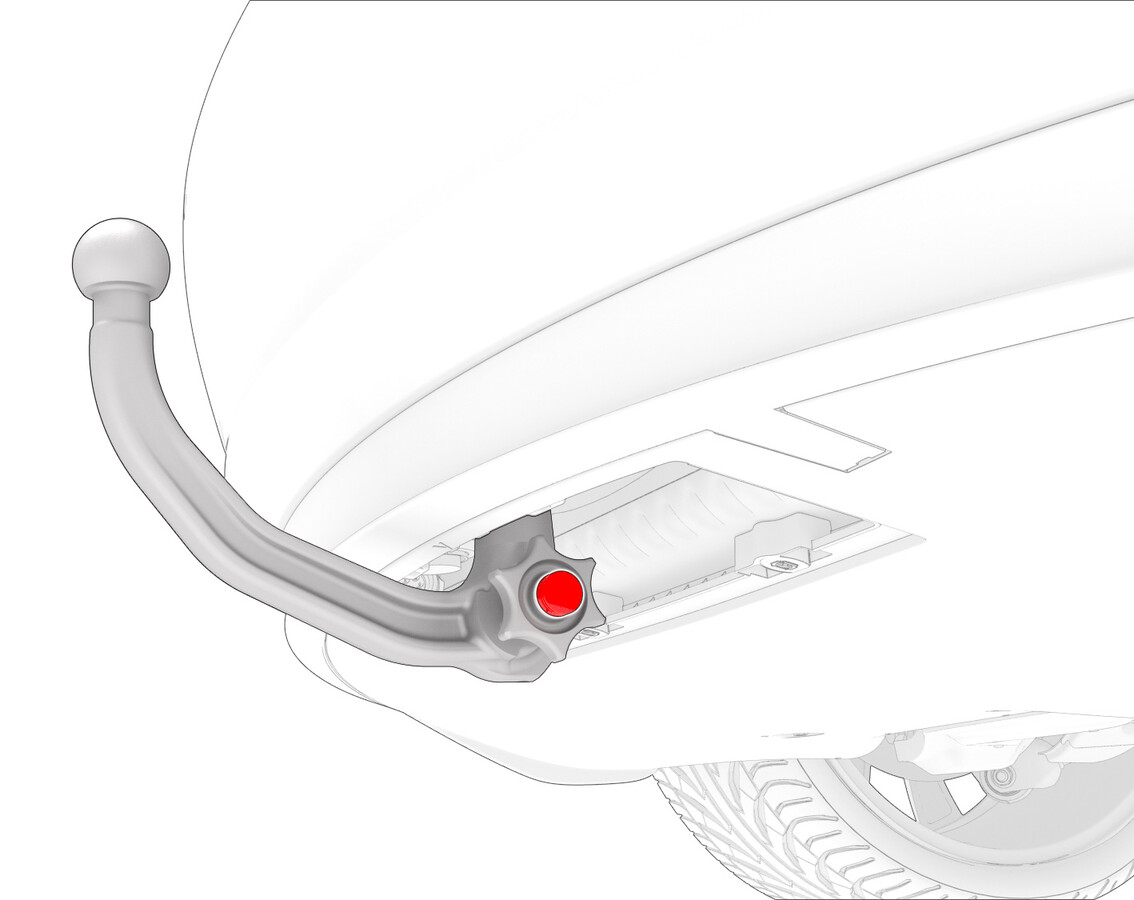

  1. 从球颈上拆下钥匙孔盖。

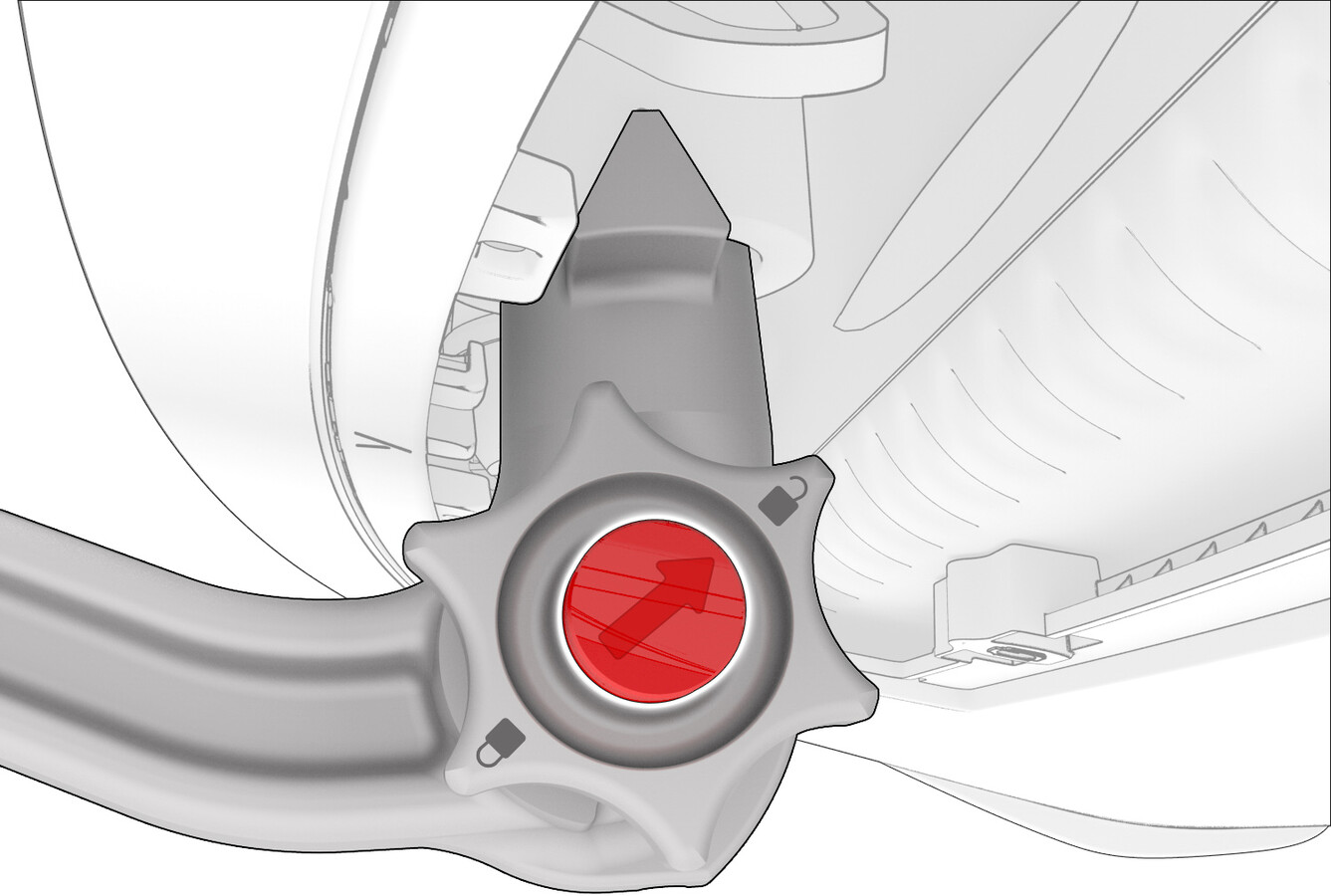

  2. 将钥匙插入锁芯中,旋转钥匙,使其与“解锁”图标对齐。

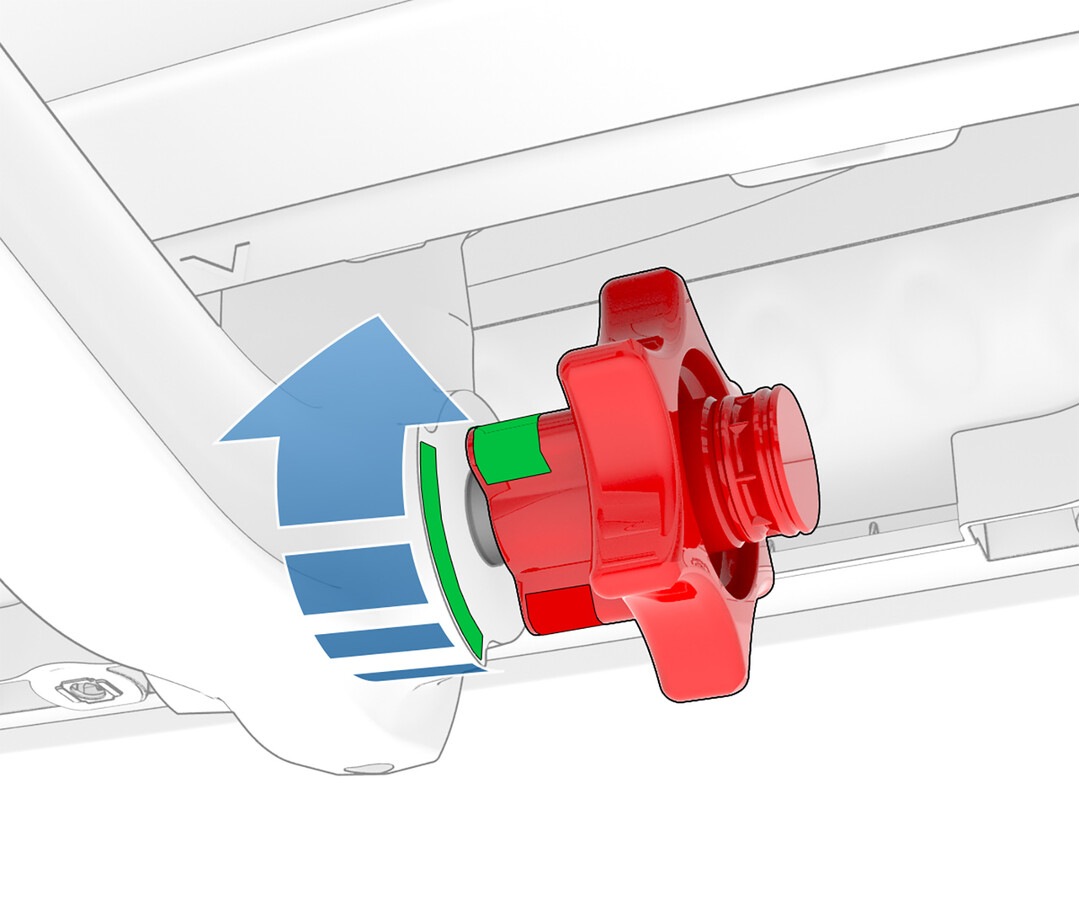

  3. 在紧紧握住球颈底部(防止其掉落到地面)的同时,将锁芯拉出约 0.5 厘米,然后顺时针转动,直到“锁定”图标旋转到顶部。此时,锁芯在“开启”位解锁,球颈脱离拖车挂钩外壳。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    应小心转动锁芯。倘若未锁入“开启”位,将自动缩回到原始的“闭合”位,此时可能有夹手的危险。

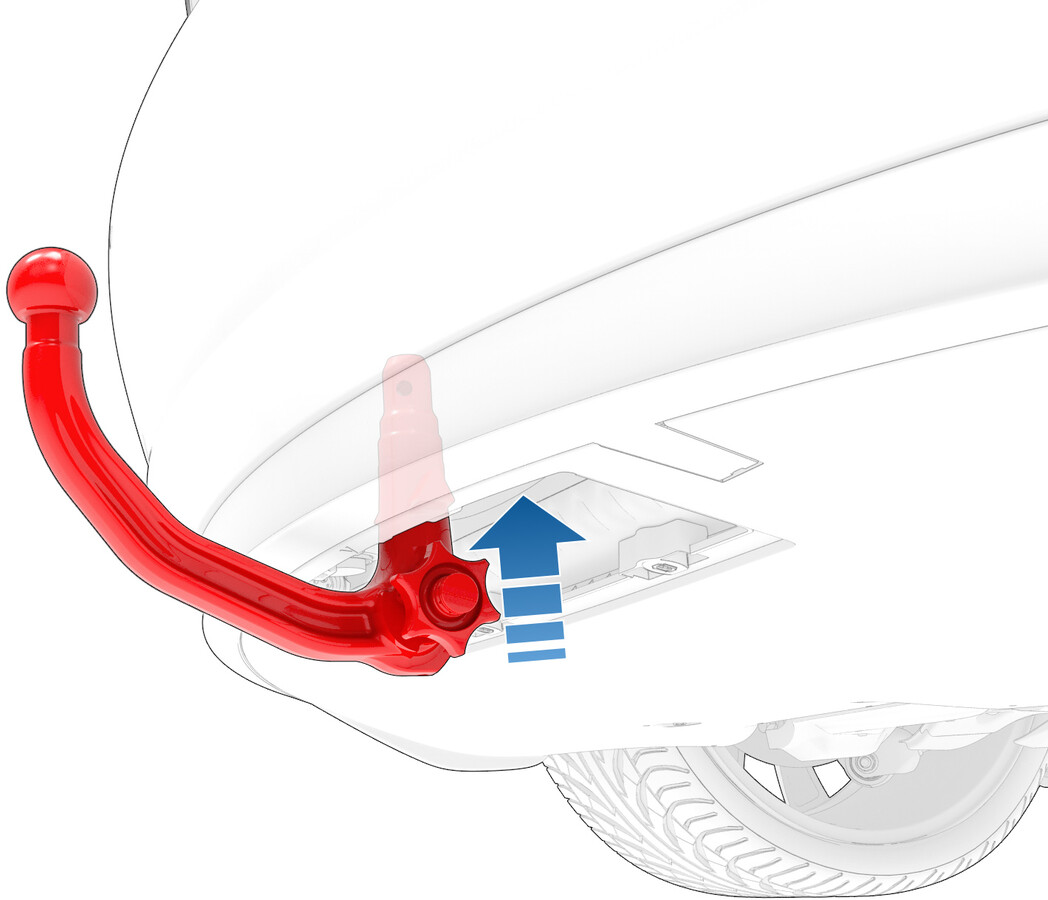

  4. 从车上拆下球颈,然后从锁芯中取出钥匙。

安装

  1. 将钥匙插入锁芯中,旋转钥匙,使其与“解锁”图标对齐。
  2. 将锁芯拉出约 0.5 厘米,然后顺时针转动,直到“锁定”图标旋转到顶部。此时,锁芯在“开启”位解锁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    应小心转动锁芯。倘若未锁入“开启”位,将自动缩回到原始的“闭合”位,此时可能有夹手的危险。
  3. 从底部牢牢抓住球颈,并将顶部与拖车挂钩外壳中的相应凹口对齐。
    Informational PurposesAn informational icon, calling your attention
    切勿抓握锁芯,因其需要自由转动。

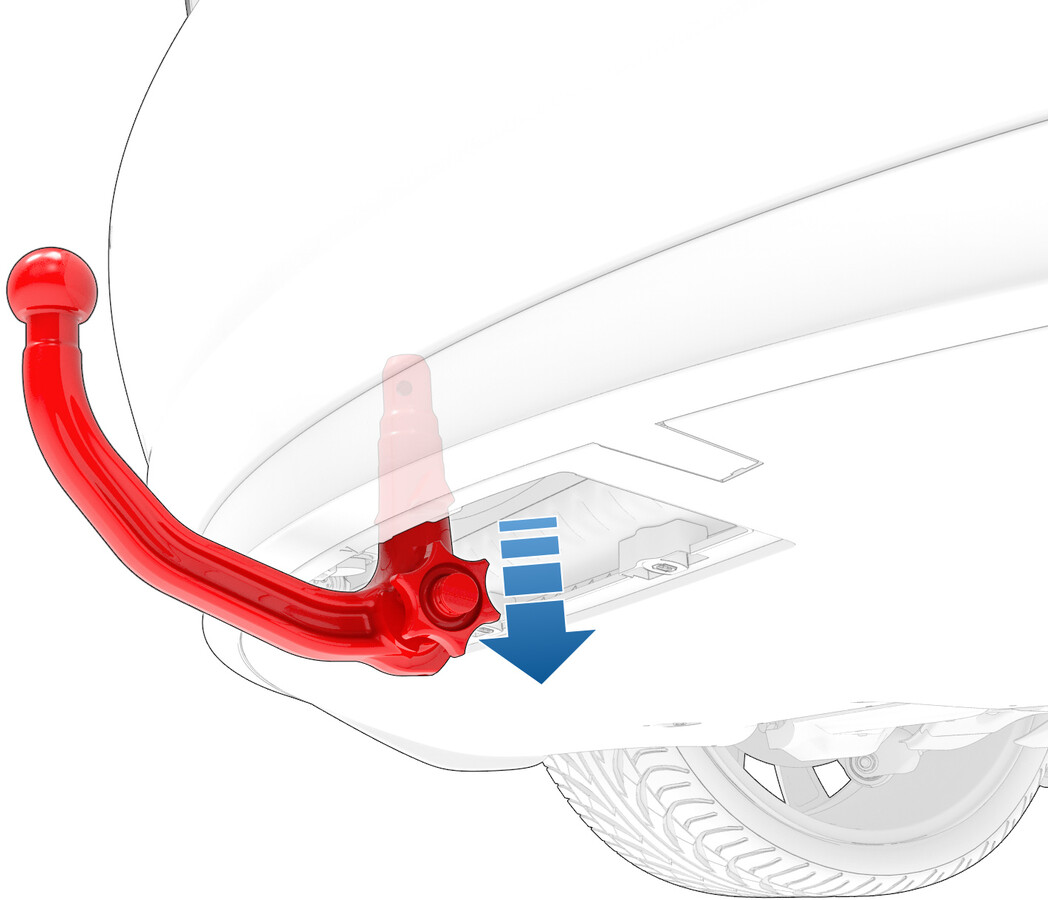

  4. 将球颈推入拖车挂钩外壳,直到锁芯快速逆时针旋转并自动锁定到“闭合”位。

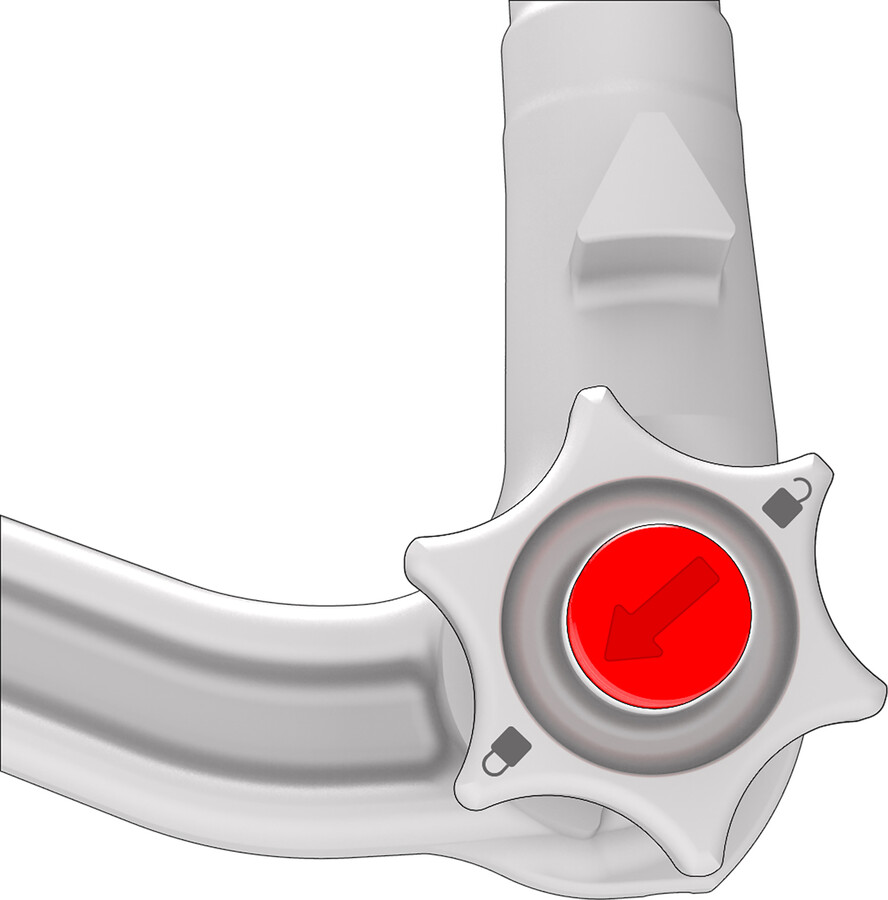

  5. 转动钥匙,使箭头与锁芯上的“锁定”图标对齐,然后取下钥匙。
  6. 向下拉动球颈,确认其锁定到位。
  7. 将钥匙孔盖插入球颈中。
