扭矩规格 - 转向

表 1. 扭矩规格GUID-30172FD0-D1A5-4594-A995-251201C053EB.html转向柱(右侧驾驶)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注

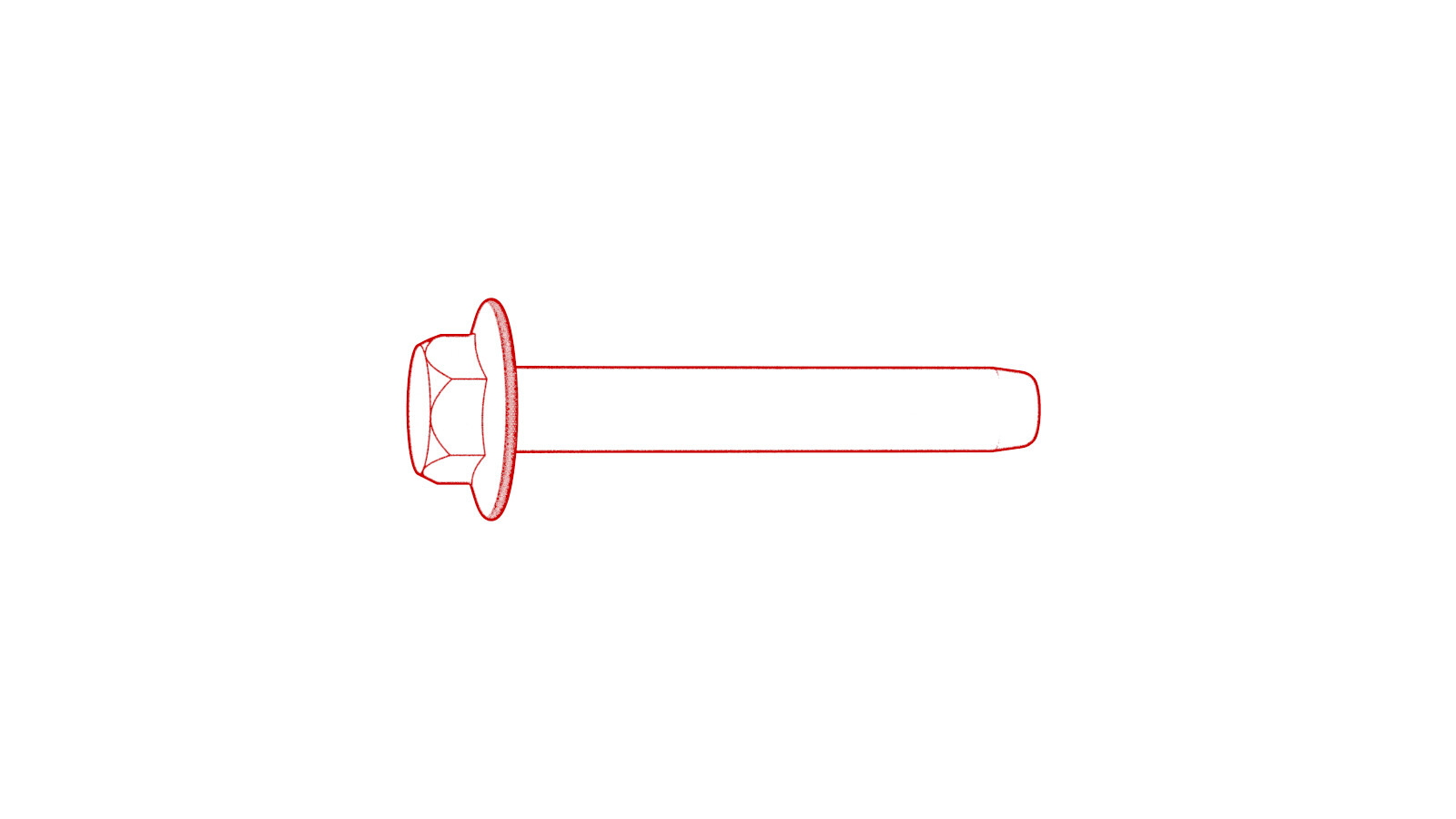

将转向柱中间轴固定到转向机输入轴的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米套筒
  • 棘轮/扭矩扳手
重复使用

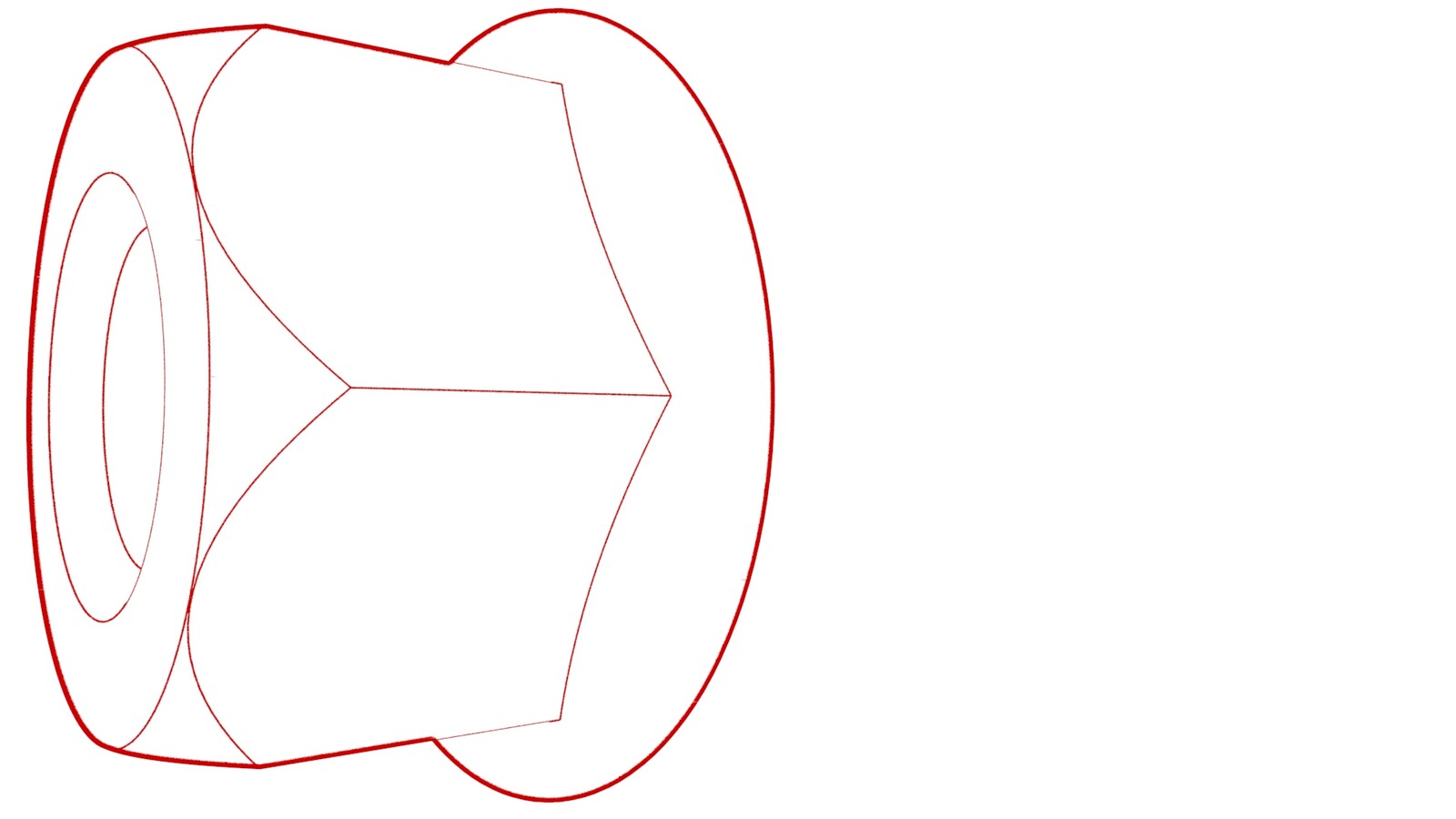

将转向柱固定到横梁的螺母
15 Nm (11.1 lbs-ft)
  • 13 毫米套筒
  • 3 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
表 2. 扭矩规格转向控制器(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注

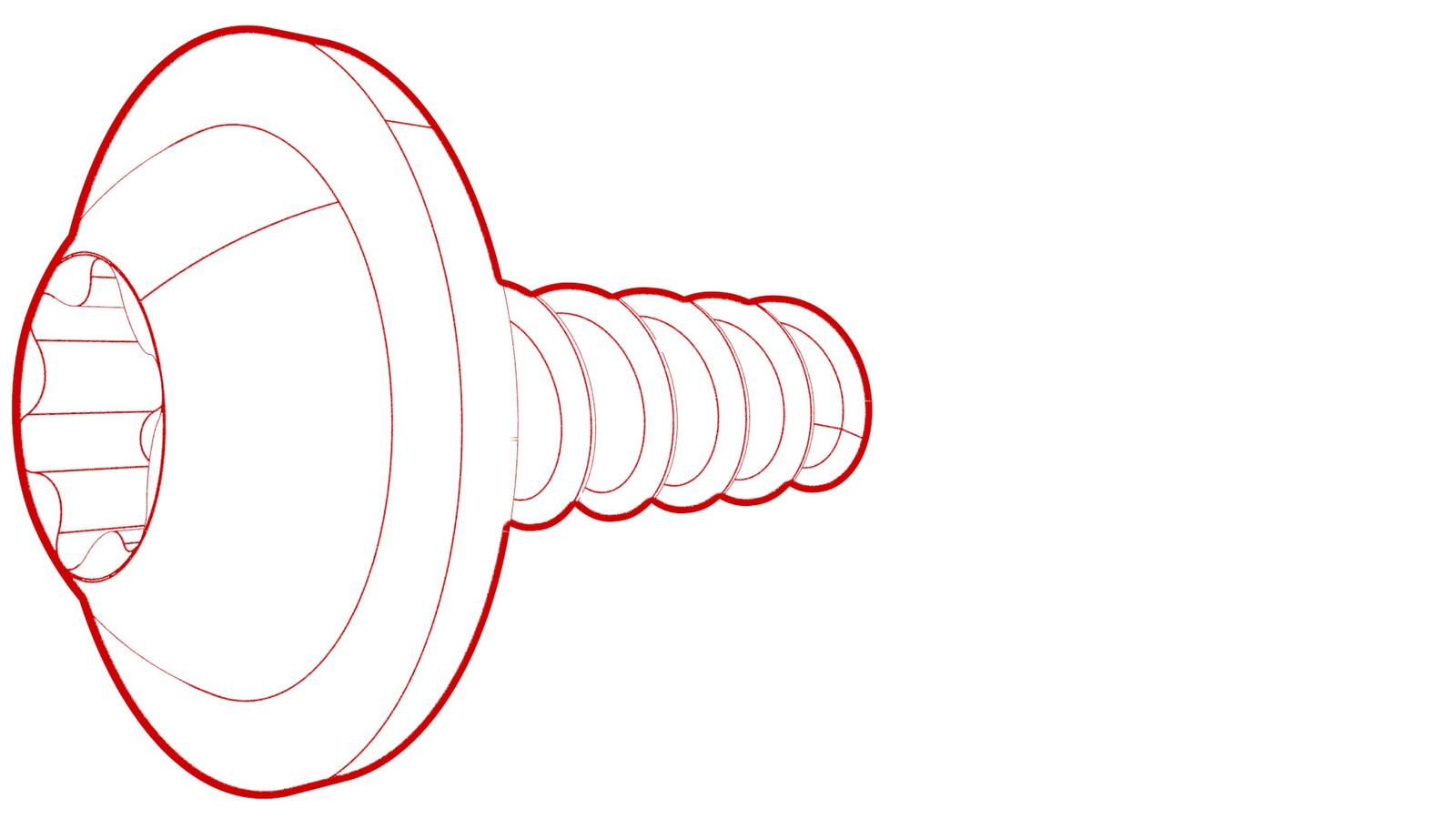

将周边亮条固定到方向盘的螺钉(4 个),然后拆下周边亮条
5.4 Nm (4.0 lbs-ft)
  • T20 套筒
重复使用
将方向盘控制电子控制单元 (ECU) 固定到周边亮条的螺钉(2 个)
0.9 Nm (8 lbs-in)
  • T10 梅花批头
重复使用
表 3. 扭矩规格转向齿条(双电机)(左侧驾驶)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注

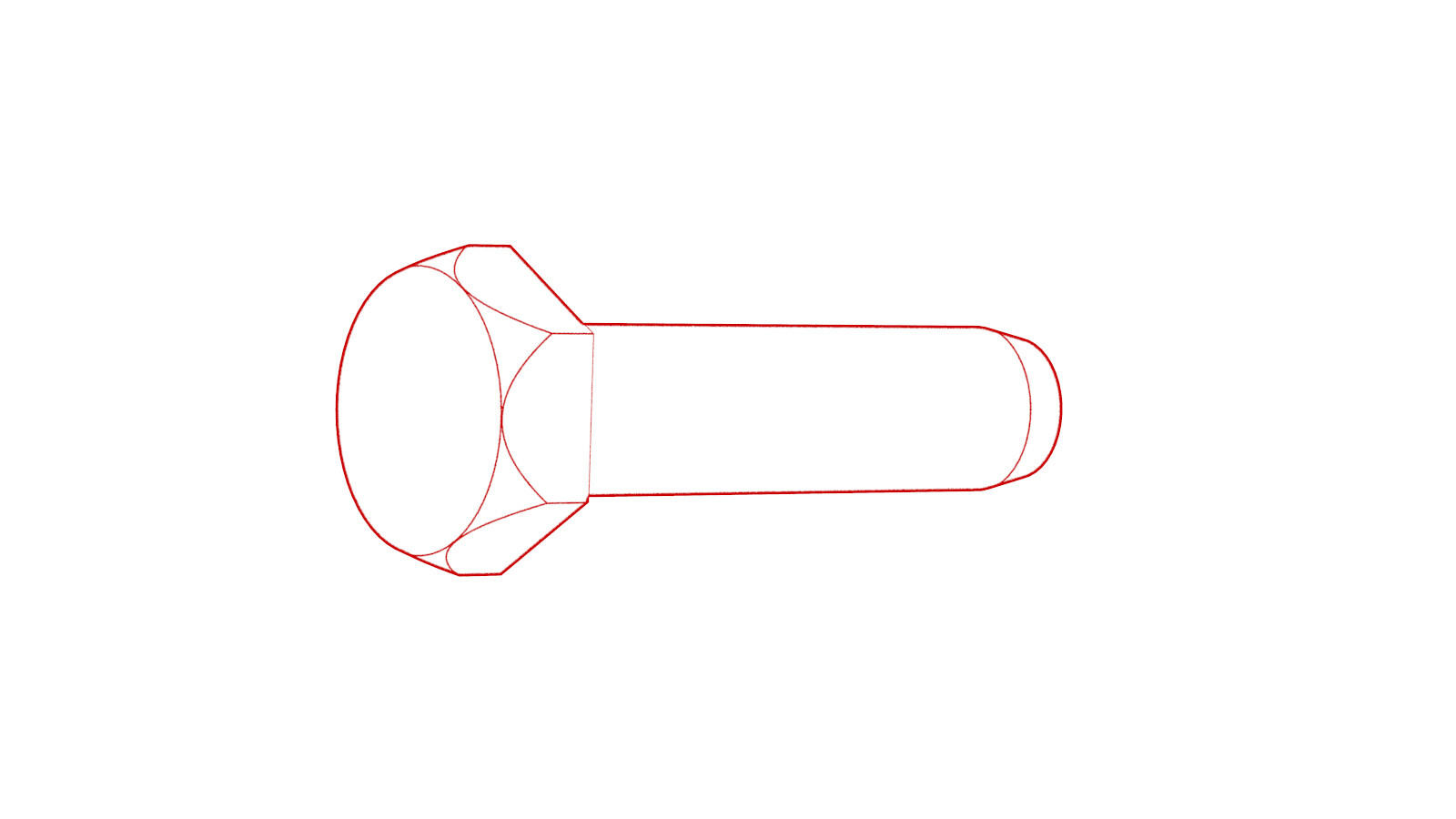

将转向机总成固定到前副车架的内侧螺栓
75 Nm (55.3 lbs-ft)
  • 18 毫米套筒
  • 6 英寸加长件
重复使用
将转向机总成固定到前副车架的外侧螺栓
47 Nm (34.7 lbs-ft)
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 11 英寸加长件
重复使用
将转向机总成固定到前副车架的外侧螺栓
将前备箱储物单元支架固定到冷却风扇总成的螺栓
16 Nm (11.8 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
重复使用
将横拉杆球头固定到转向节的螺母。
180 Nm (132.7 lbs-ft)
  • 10 毫米 12 角组合扳手
  • 22 毫米 12 角组合扳手
  • 3 英寸加长件
更换
外横拉杆球头上的止动螺母。
80 Nm (59.0 lbs-ft)
  • 21 毫米 12 角组合扳手
  • 轮毂定位扭矩扳手套件
重复使用
将转向机总成固定到电动转向柱的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米套筒
重复使用
表 4. 扭矩规格转向齿条(后轮驱动)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向机总成固定到前副车架的内侧螺栓
75 Nm (55.3 lbs-ft)
  • 18 毫米套筒
  • 6 英寸加长件
重复使用
将转向机总成固定到前副车架的外侧螺栓(13 毫米)
27 Nm (19.9 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 11 英寸加长件
重复使用
将转向机总成固定到前副车架的外侧螺栓(15 毫米)
47 Nm (34.7 lbs-ft)
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 11 英寸加长件
重复使用
将前备箱储物单元支架固定到冷却风扇总成的螺栓
16 Nm (11.8 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
重复使用
将横拉杆球头固定到转向节的螺母。
180 Nm (132.7 lbs-ft)
  • 10 毫米 12 角组合扳手
  • 22 毫米 12 角组合扳手
  • 3 英寸加长件
更换
外横拉杆球头上的止动螺母。
80 Nm (59.0 lbs-ft)
  • 21 毫米 12 角组合扳手
  • 轮毂定位扭矩扳手套件
重复使用
将转向机总成固定到电动转向柱的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米套筒
重复使用
表 5. 扭矩规格方向盘(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注

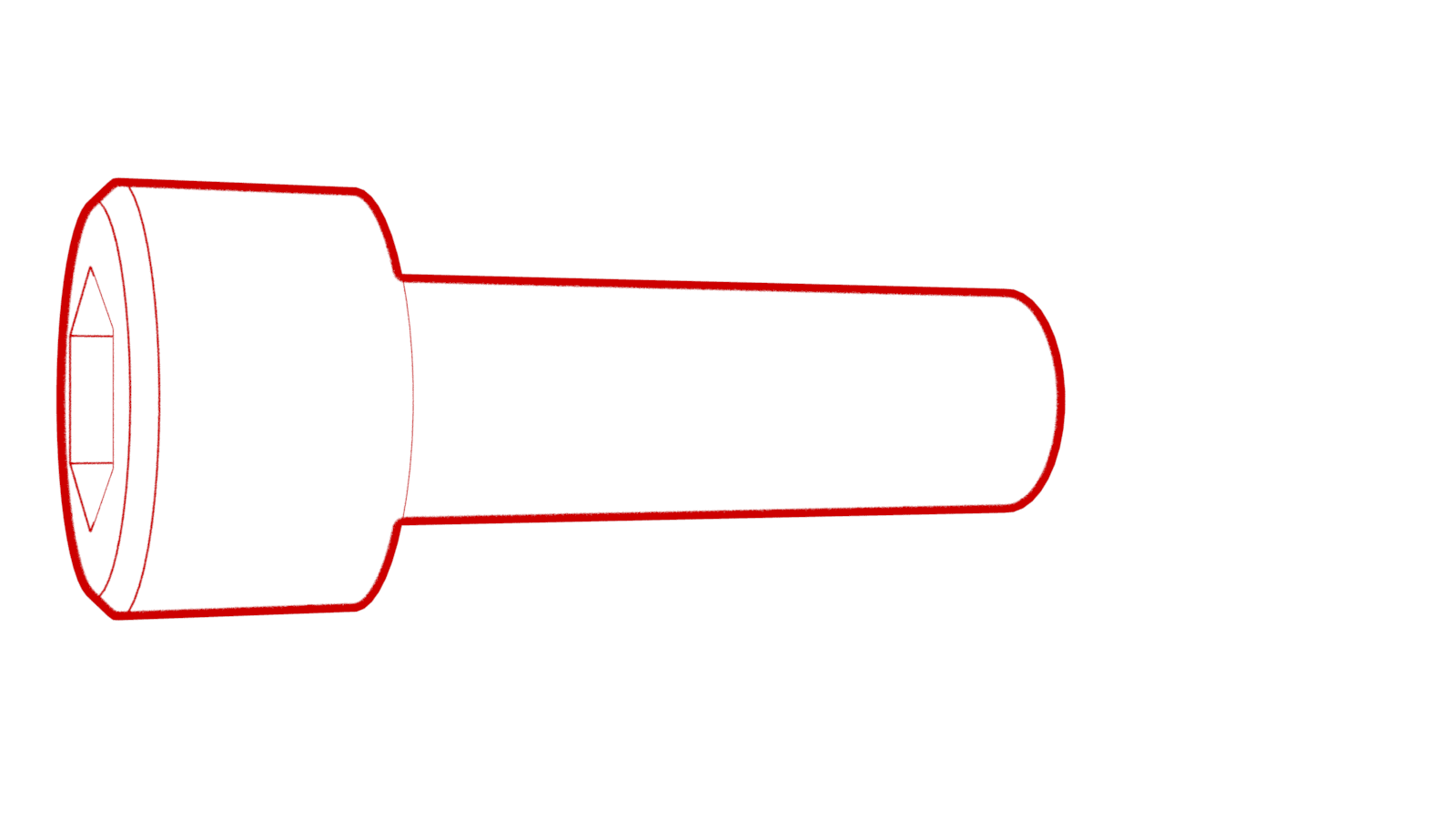

将方向盘固定到转向柱的螺栓
80 Nm (59.0 lbs-ft)
  • 10 毫米六角
  • 3/8 英寸标准棘轮
  • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)
  • 3 英寸加长件
更换 PN - 1036655-00-A
表 6. 扭矩规格模块 - 转向柱控制(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱下部护罩固定到转向柱的上部螺钉
1.5 Nm (1.1 lbs-ft)
  • T20 梅花套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
    • 梅花 T20 批头70 毫米
    • Wiha 1/4 英寸钻头托架适配器
    • Wiha 扭矩调节器
重复使用
将转向柱下部护罩固定到转向柱的下部螺钉
1.5 Nm (1.1 lbs-ft)
  • T20 梅花套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
    • 梅花 T20 批头70 毫米
    • Wiha 1/4 英寸钻头托架适配器
    • Wiha 扭矩调节器
重复使用
将转向柱控制模块固定到转向柱的螺栓
9 Nm (6.6 lbs-ft)
  • 5 毫米六角圆端钻头
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
  • 2 英寸加长件
重复使用
表 7. 扭矩规格所有
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱中间轴固定到转向机输入轴的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米套筒
  • 棘轮/扭矩扳手
重复使用
将转向柱固定到横梁的螺母
15 Nm (11.1 lbs-ft)
  • 13 毫米套筒
  • 3 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将周边亮条固定到方向盘的螺钉(4 个),然后拆下周边亮条
5.4 Nm (4.0 lbs-ft)
  • T20 套筒
重复使用
将方向盘控制电子控制单元 (ECU) 固定到周边亮条的螺钉(2 个)
0.9 Nm (8 lbs-in)
  • T10 梅花批头
重复使用
将转向机总成固定到前副车架的内侧螺栓
75 Nm (55.3 lbs-ft)
  • 18 毫米套筒
  • 6 英寸加长件
重复使用
将转向机总成固定到前副车架的外侧螺栓
47 Nm (34.7 lbs-ft)
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 11 英寸加长件
重复使用
将前备箱储物单元支架固定到冷却风扇总成的螺栓
16 Nm (11.8 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
重复使用
将横拉杆球头固定到转向节的螺母。
180 Nm (132.7 lbs-ft)
  • 10 毫米 12 角组合扳手
  • 22 毫米 12 角组合扳手
  • 3 英寸加长件
更换
外横拉杆球头上的止动螺母。
80 Nm (59.0 lbs-ft)
  • 21 毫米 12 角组合扳手
  • 轮毂定位扭矩扳手套件
重复使用
将转向机总成固定到电动转向柱的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米套筒
重复使用
将转向机总成固定到前副车架的内侧螺栓
75 Nm (55.3 lbs-ft)
  • 18 毫米套筒
  • 6 英寸加长件
重复使用
将转向机总成固定到前副车架的外侧螺栓(13 毫米)
27 Nm (19.9 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 11 英寸加长件
重复使用
将转向机总成固定到前副车架的外侧螺栓(15 毫米)
47 Nm (34.7 lbs-ft)
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 11 英寸加长件
重复使用
将前备箱储物单元支架固定到冷却风扇总成的螺栓
16 Nm (11.8 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
重复使用
将横拉杆球头固定到转向节的螺母。
180 Nm (132.7 lbs-ft)
  • 10 毫米 12 角组合扳手
  • 22 毫米 12 角组合扳手
  • 3 英寸加长件
更换
外横拉杆球头上的止动螺母。
80 Nm (59.0 lbs-ft)
  • 21 毫米 12 角组合扳手
  • 轮毂定位扭矩扳手套件
重复使用
将转向机总成固定到电动转向柱的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米套筒
重复使用
将方向盘固定到转向柱的螺栓
80 Nm (59.0 lbs-ft)
  • 10 毫米六角
  • 3/8 英寸标准棘轮
  • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)
  • 3 英寸加长件
重复使用
将转向柱下部护罩固定到转向柱的上部螺钉
1.5 Nm (1.1 lbs-ft)
  • T20 梅花套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
    • 梅花 T20 批头70 毫米
    • Wiha 1/4 英寸钻头托架适配器
    • Wiha 扭矩调节器
重复使用
将转向柱下部护罩固定到转向柱的下部螺钉
1.5 Nm (1.1 lbs-ft)
  • T20 梅花套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀(仅适用于安装程序)
    • 梅花 T20 批头70 毫米
    • Wiha 1/4 英寸钻头托架适配器
    • Wiha 扭矩调节器
重复使用
将转向柱控制模块固定到转向柱的螺栓
9 Nm (6.6 lbs-ft)
  • 5 毫米六角圆端钻头
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
  • 2 英寸加长件
重复使用
表 8. 扭矩规格GUID-9A1D2D1B-F4D4-4C65-90D1-5C70E54F5404.html
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向机总成固定到中间轴总成的螺栓
18 Nm (13.3 lbs-ft)
  • 无绳棘轮/冲击钻
  • 13 毫米套筒
  • 6 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将前支撑梁固定到车辆的螺栓(2 个)
48 Nm (35.4 lbs-ft)
  • E14 外梅花套筒
  • 3 英寸加长件
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将冷却风扇模块总成固定到前支撑梁的左右螺栓(2 个)
10 Nm (7.4 lbs-ft)
  • 8 毫米套筒
  • 6 英寸加长件
  • 1/4 英寸通用接头
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
  • 棘轮/扭矩扳手
重复使用
将转向机总成固定到前副车架的内侧螺栓(2 个)
75 Nm (55.3 lbs-ft)
  • 无绳棘轮/冲击钻
  • 18 毫米套筒
  • 6 英寸加长件
  • 3/8 英寸通用接头
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将转向机总成固定到前副车架的外侧螺栓(2 个)
47 Nm (34.7 lbs-ft)
  • 15 毫米套筒
  • 无绳棘轮/冲击钻
  • 6 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
