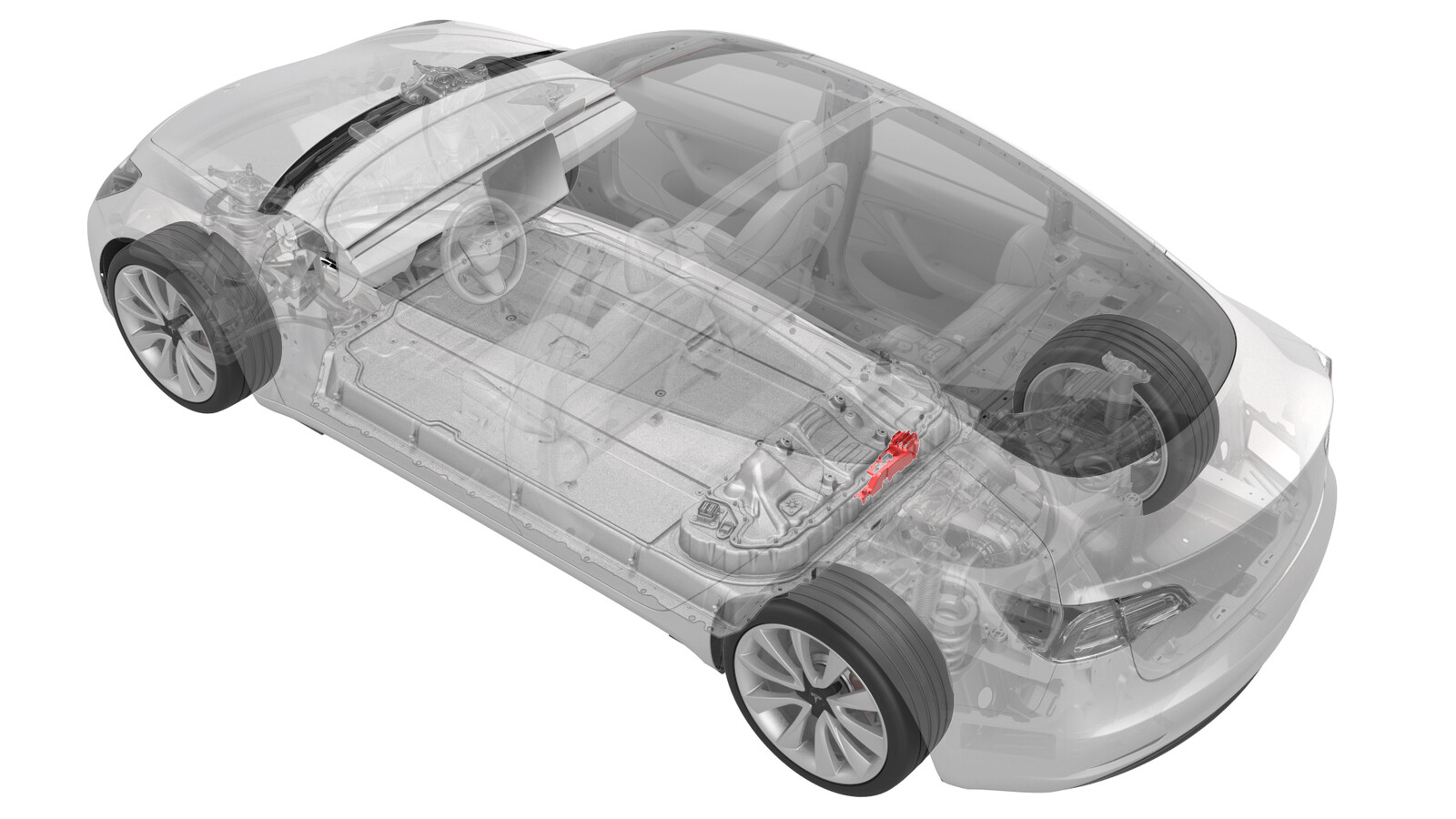

保险丝 - 高压电池仓（拆卸和更换）

校正代码 16304002 16304202 16304402 1.08 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2023 年 7 月 6 日：在“安装”部分的第 4 步添加了一个视频。
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

注
所用校正代码：
  • 功率转换系统保险丝：16304402
  • 空调压缩机保险丝：16304202
  • 驾驶室加热器保险丝：16304002
设备：
  • 1467483-00-C - Model 3/Y 高压电池仓维修绝缘体套件
  • 1076927-00-A - HIOKI 电阻计 RM 3548
  • 1076928-00-A - 测试探针 - HIOKI 9461

扭矩规格

表 1. 扭矩规格: 保险丝 - 高压电池仓（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Nuts that attach the ancillary bay fuse to the RH ancillary bay bus
4.5 Nm (3.3 lbs-ft)
  • Insulated 8 mm 套筒扳手
 更换 1104458-00-A

拆卸

  1. 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  2. 抬起高压控制器，松开将保险丝检修口绝缘体固定到右侧高压电池仓母排盖板的卡子，然后拆下绝缘体。

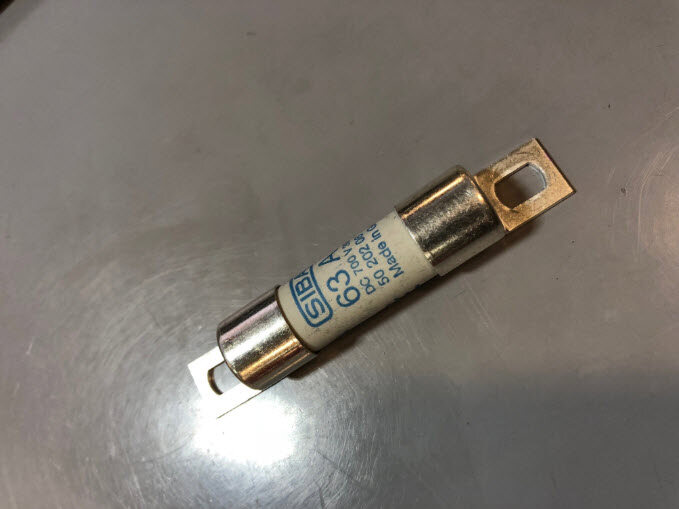

  3. 拆下并弃用将保险丝固定到高压电池仓右侧总线的螺母，然后拆下保险丝。
    提示
    推荐使用以下工具
    • Insulated 8 mm 套筒扳手
    注
    保险丝 1：功率转换系统，保险丝 2：压缩机，保险丝 3：驾驶室加热器。

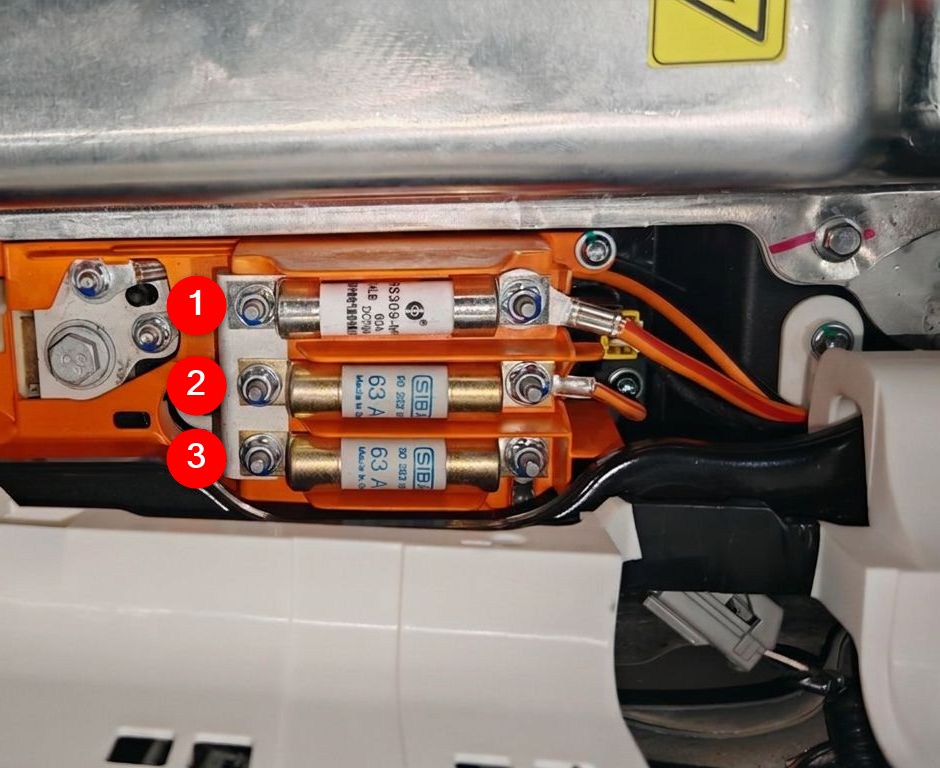

    图 1. 带加热泵款车辆

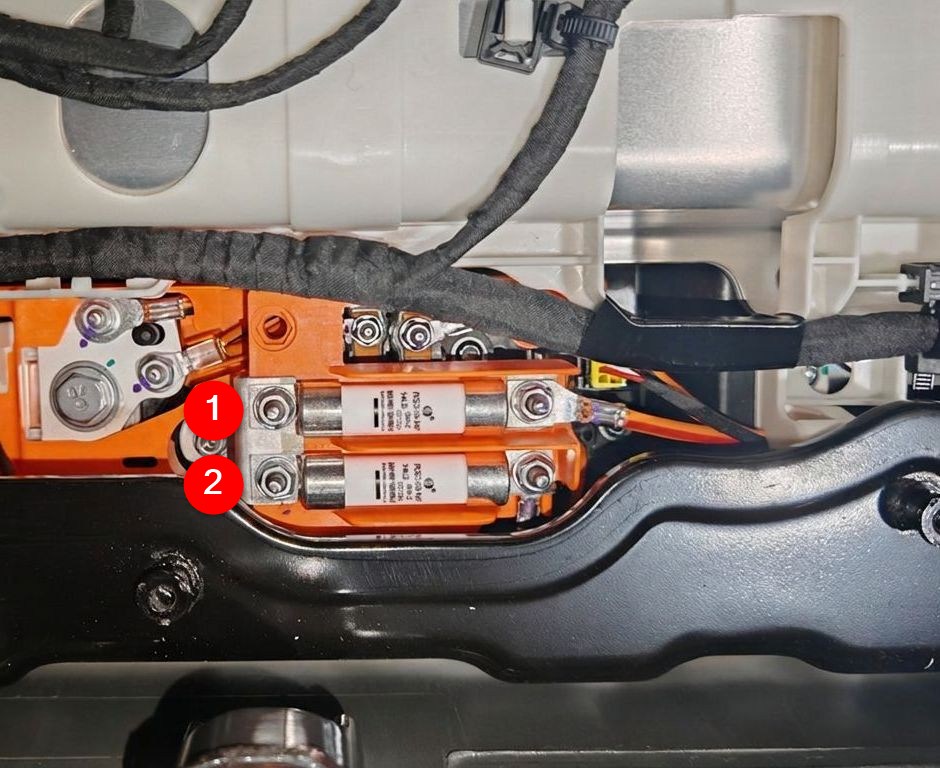

    图 2. 不带加热泵款车辆

安装

  1. 对 Hioki 电阻计执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。

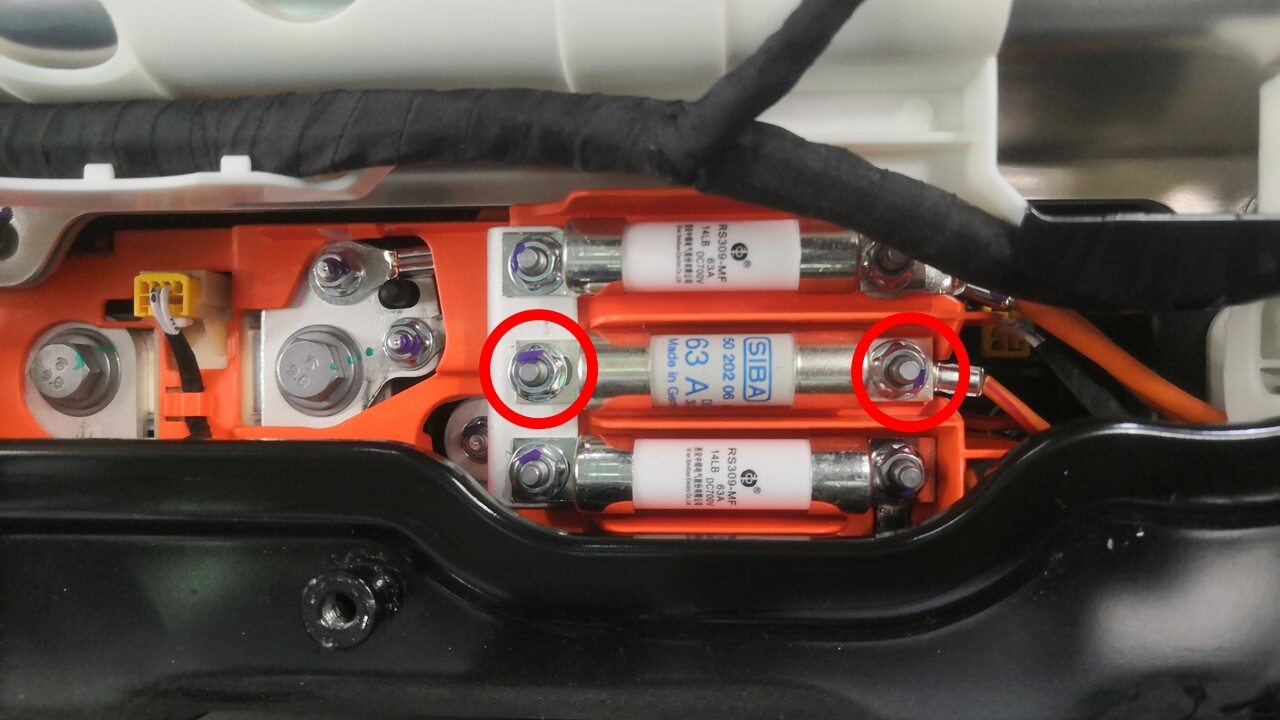

  2. 将保险丝安装到高压电池仓右侧总线上，然后安装新的螺母，将保险丝固定到总线上。
    4.5 Nm (3.3 lbs-ft)
    提示
    推荐使用以下工具
    • Insulated 8 mm 套筒扳手
    注
    保险丝 1：功率转换系统，保险丝 2：压缩机，保险丝 3：驾驶室加热器。
    图 3. 带加热泵款车辆
    图 4. 不带加热泵款车辆

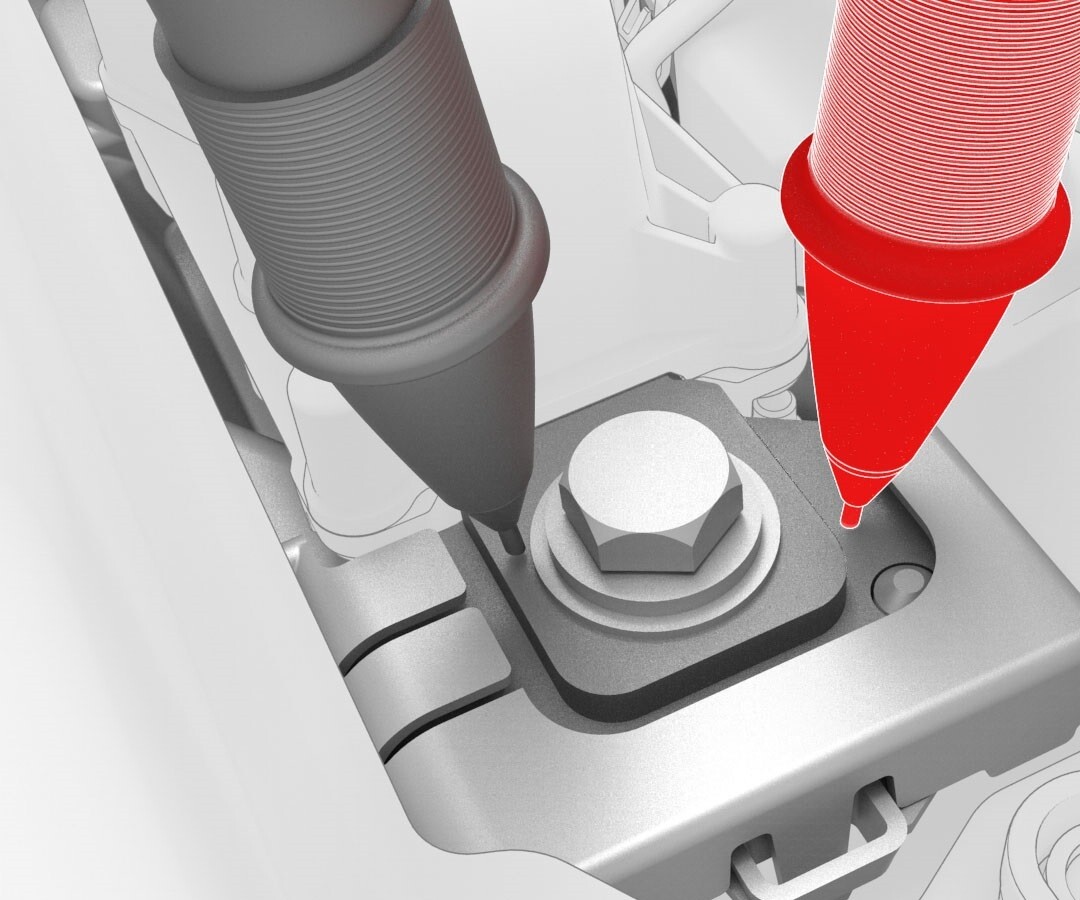

  3. 使用 Hioki 电阻计测量高压电池仓总线和保险丝主体左侧之间的高压接头处的电阻。
    注
    最大可接受电阻值为 0.105 毫欧（105 微欧）。如果高压接头电阻过大，请拆下紧固件，使用异丙醇清洁拆卸区域，重新安装紧固件，然后再次测试。
    图 5. 一般测量 - 实际的母排和紧固件可能有所不同
  4. 使用 Hioki 电阻计测量保险丝右侧与相应的环形端子镀层之间的高压接头处的电阻。
    注
    最大可接受电阻值为 0.145 毫欧（145 微欧）。如果高压接头电阻过大，请拆下紧固件，使用异丙醇清洁拆卸区域，重新安装紧固件，然后再次测试。
    图 6. 一般测量 - 实际的母排和紧固件可能有所不同
  5. 将保险丝检修口绝缘体安装到右侧高压电池仓母排盖板上，紧固将绝缘体固定到盖板的卡子，然后降低高压控制器。
  6. 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
