充电端口（母排）（三相）（拆卸和更换） ((拆卸和更换))

校正代码 44011652 0.60 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2023 年 10 月 27 日：将充电接口至车身螺栓扭矩更新至 9 Nm。
  • 2023 年 10 月 10 日：添加了“请勿手动关闭充电接口盖板”的注意事项。
设备：
  • 1076921-00-B 绝缘电阻万用表，Fluke 1507（北美）
  • 1076927-00-A Hioki RM 3548
  • 1108272-00-B 变流器逻辑连接器盖，3DU
  • 1130480-00-A 超薄测试探针，Fluke TP38
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

警告

Remove all jewelry (watches, bracelets, rings, necklaces, earrings, ID tags, piercings, etc.) from your person, and all objects (keys, coins, pens, pencils, tools, fasteners, etc.) from your pockets before performing any procedure that exposes you to high voltage.

警告
If corrective eyewear is necessary to safely perform any procedure, make sure that the eyewear is securely restrained to the head and cannot fall off.
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE)：

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前，需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测，则需弃置这副手套。

警告

确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内，但首次使用后，即使手套仍处于上述 12 个月有效期内，也只能使用 6 个月。

拆卸

  1. 打开所有四个车门，降下所有车窗。
  2. 打开后备箱。
  3. 打开充电接口盖板。
  4. 将驾驶位和副驾位座椅移至最前端。
  5. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  6. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  7. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  8. 执行充电接口电压检查程序。请参阅充电接口电压检查。
  9. 拆卸后备箱饰板。请参阅饰板 - 后备箱（拆卸和更换）。
  10. 拆卸后备箱底板饰板。请参阅饰板 - 底板 - 后备箱（拆卸和更换）。
  11. 拆卸后备箱门槛饰板。请参阅饰板 - 门槛板 - 后备箱（拆卸和更换）。
  12. 断开后备箱照明灯电气连接器。
  13. 松开卡子（2 个），然后将后备箱左侧饰板移至一旁。
    警告
    避免后备箱侧饰板过度褶皱。
  14. 断开左侧尾灯电气连接器。
    警告
    切勿向下按压红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
    警告
    早期车辆配备的连接器类型可能不同。
  15. 拆卸白色锁片，然后将逻辑连接器从充电接口上断开。
  16. 将锁片向上推动，然后将三相连接器从充电接口上断开。
  17. 使用长凿轻轻松开将安全盖固定到母排支架的锁片（2 个），然后拆下安全盖。
    注
    撬动时请勿用力过猛，以免损坏安全盖。
  18. 拆卸将充电接口母排引线固定到充电接口总成的螺母（2 个）。
    提示
    推荐使用以下工具
    • 10 毫米深套筒
  19. 将充电接口手动释放缆索从车身上松开。
  20. 松开锁片，然后将电气连接器从充电接口传动装置上断开。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.

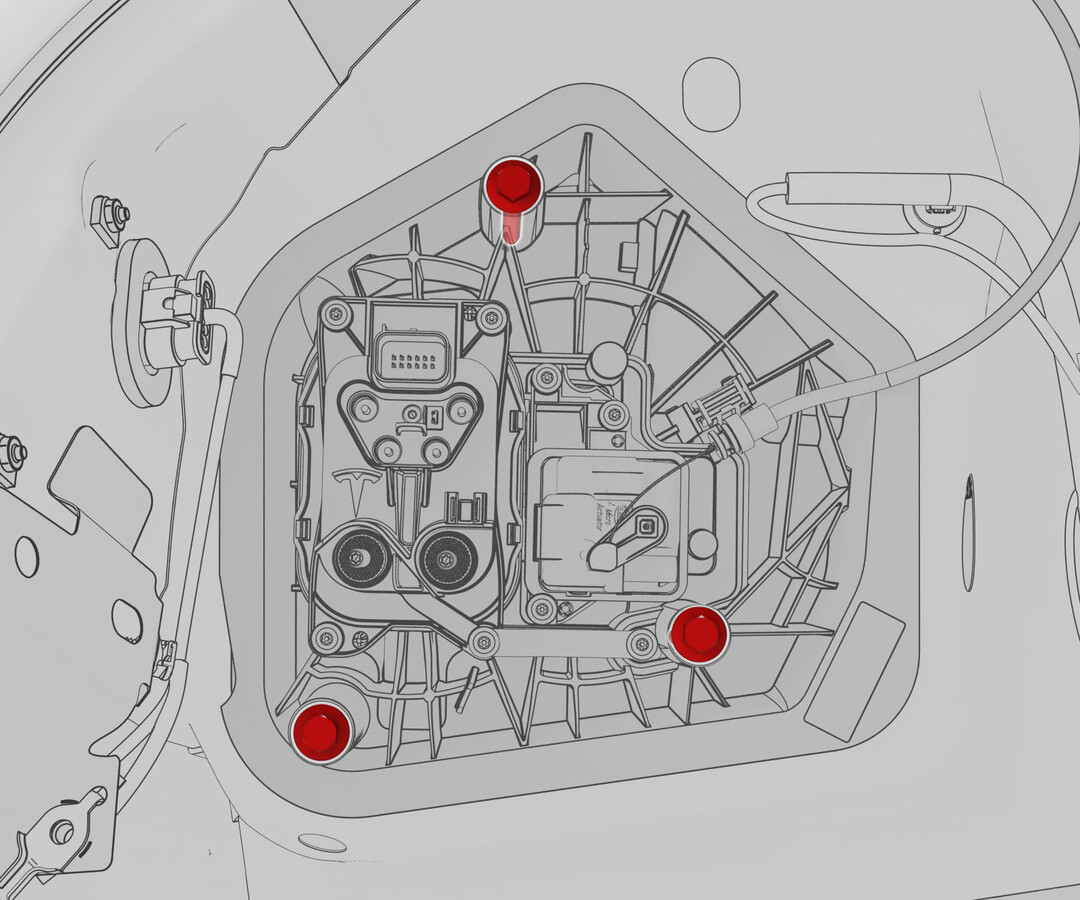

  21. 拆卸将充电接口固定到车辆的螺栓，然后将充电接口从车上拆下。
    提示
    推荐使用以下工具
    • 10 毫米深套筒

安装

  1. 对 Hioki 电阻表执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。
  2. 如果将重新安装同一充电接口：使用异丙醇 (IPA) 湿巾清洁充电接口总成后部的充电接口母排高压接头，然后等待风干 1 分钟。
    注
    如果将安装新的充电接口总成，请跳过这一步骤，因为新的充电接口已预先涂抹了导电膏。
    提示
    使用塑料饰板工具，将异丙醇 (IPA) 湿巾推入充电接口母排高压接头的缝隙中。
  3. 将充电接口放置到车辆上，然后安装将充电接口固定到车辆的螺栓。
    9 Nm (6.6 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
    警告
    确保线束已布线，并正确安装带扎带的胶垫。
  4. 将电气连接器连接到充电接口传动装置，然后接合锁片。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  5. 将充电接口手动释放缆索接线管固定到车身的卡子上。
  6. 如果将重新安装同一充电接口： 对充电接口背面的母排螺柱执行扭矩检查。
    2 Nm (1.5 lbs-ft)
    注
    如果将安装新的充电接口总成，请跳过这一步骤。
    提示
    推荐使用以下工具
    • 梅花 T10 批头
  7. 使用异丙醇 (IPA) 湿巾清洁充电接口母排引线上的残留物和碎屑，然后等待风干 1 分钟。

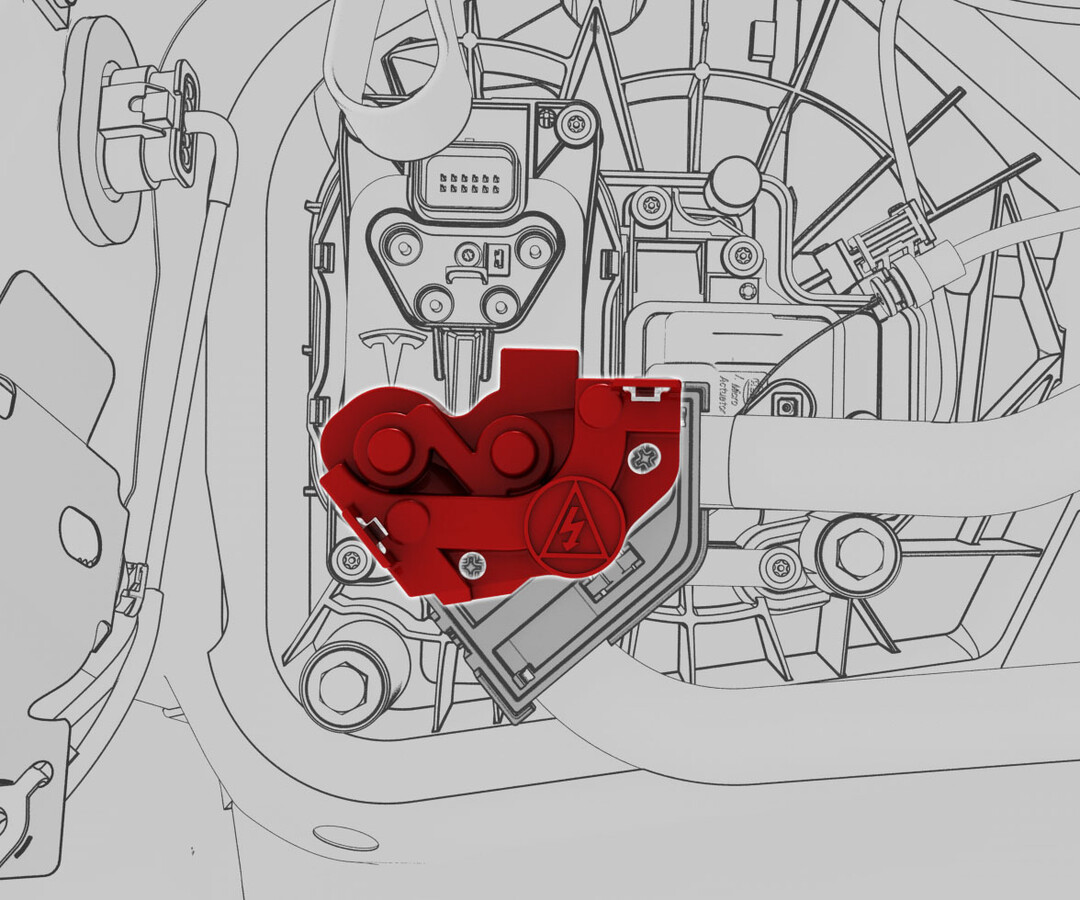

    图 1. 母排支架设计可能不同
  8. 如果将重新安装同一充电接口：在各充电接口母排引线（2 个）与充电接口接触的一侧涂抹两滴导电膏。
    注
    如果将安装新的充电接口总成，请跳过这一步骤，因为新的充电接口已预先涂抹了导电膏。
    注
    确保接触表面涂满导电膏。

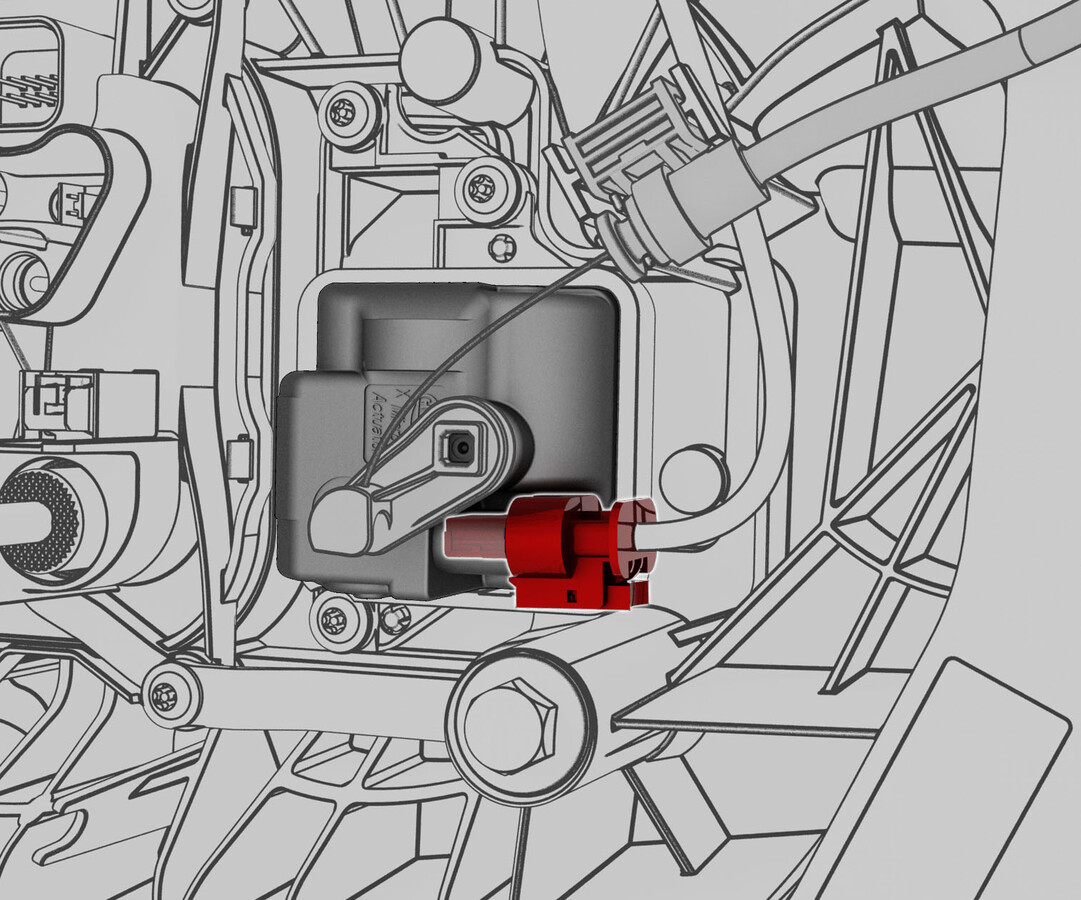

    图 2. 母排支架设计可能不同
  9. 将充电接口母排放置在充电接口上，然后安装将母排引线固定到充电接口的螺母（2 个）。
    9 Nm (6.6 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
  10. 佩戴高压绝缘手套和皮革手套。
  11. 在充电接口处，使用 Hioki 电阻计测量充电接口母排引线与充电接口母排螺柱之间的电阻。另请对其他引线和螺柱执行该测试。
    注
    可接受的电阻值为 0.050 毫欧（50 微欧）至 0.270 毫欧（270 微欧）。如果测得电阻值高于 0.270 毫欧（270 微欧），说明高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试（视情况而定）。
    注
    如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧（50 微欧），则说明测试通过；请继续执行下一步骤。
  12. 脱下高压绝缘手套和皮革手套。
  13. 安装母排支架上的安全盖，确保两个锁片接合。
  14. 连接充电接口上的三相连接器，然后向下滑动锁片。
  15. 连接充电接口上的逻辑连接器，然后安装白色锁片。
  16. 将后备箱左侧饰板移回原位，然后用卡子（2 个）将其固定。
  17. 连接后备箱照明灯电气连接器。
  18. 安装后备箱门槛饰板。请参阅饰板 - 门槛板 - 后备箱（拆卸和更换）。
  19. 安装后备箱底板饰板。请参阅饰板 - 底板 - 后备箱（拆卸和更换）。
  20. 安装后备箱饰板。请参阅饰板 - 后备箱（拆卸和更换）。
  21. 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  22. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  23. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  24. 将驾驶位和副驾位座椅移回原位。
  25. 升起所有车窗，关闭所有车门。
    警告
    请勿尝试手动关闭充电端口盖板。
