Battery Temperature Sensor - Main Front and Body Harnesses (Repair) (Repair)

校正代码 17010600002 0.48 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices. d

警告
只有经过培训的技术人员才可以维修电气连接器。在未经正规培训的情况下执行电气连接器维修操作可能会导致技术人员受伤以及电气组件损坏。
警告
焊接会产生有害烟雾和气体。请全程穿戴合适的个人防护装备，包括护目镜。另外，请确保在通风条件良好的区域和/或佩戴防毒面具（过滤器至少为 P3 级别）的情况下执行这些程序。
设备：
  • 1060908-00-A - 无线自启动烙铁和加热工具套件
  • 1108272-00-B - 变流器逻辑连接器盖，3DU
  • 1699570-00-A - SINGER 易握拆缝刀
  • 1115239-00-A - 胶带测量，5 米 - 16 英尺
  • 1061177-00-C - 电线线束维修套件

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 拆下第二排座椅座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  4. 拆下低压电池。请参阅 12V/低压电池（拆卸和更换）。

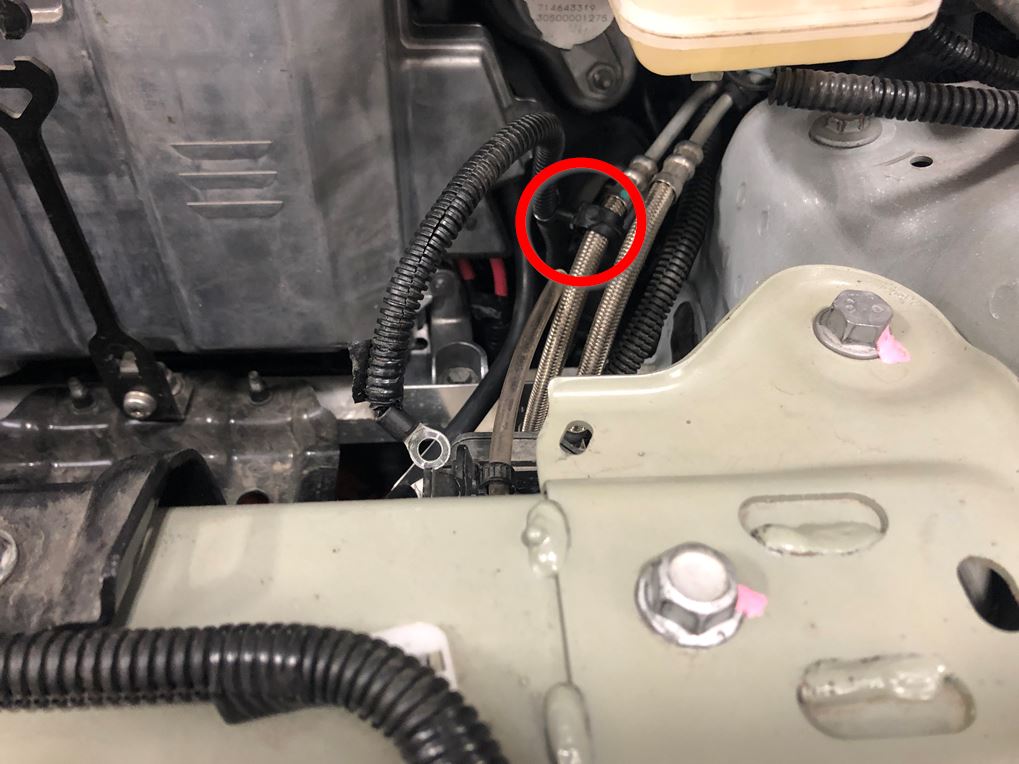

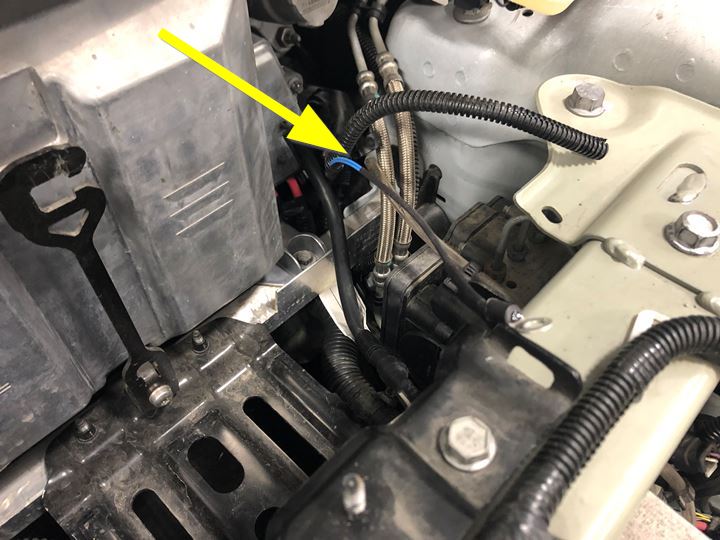

  5. 将前部线束夹从制动管线管束上松开。

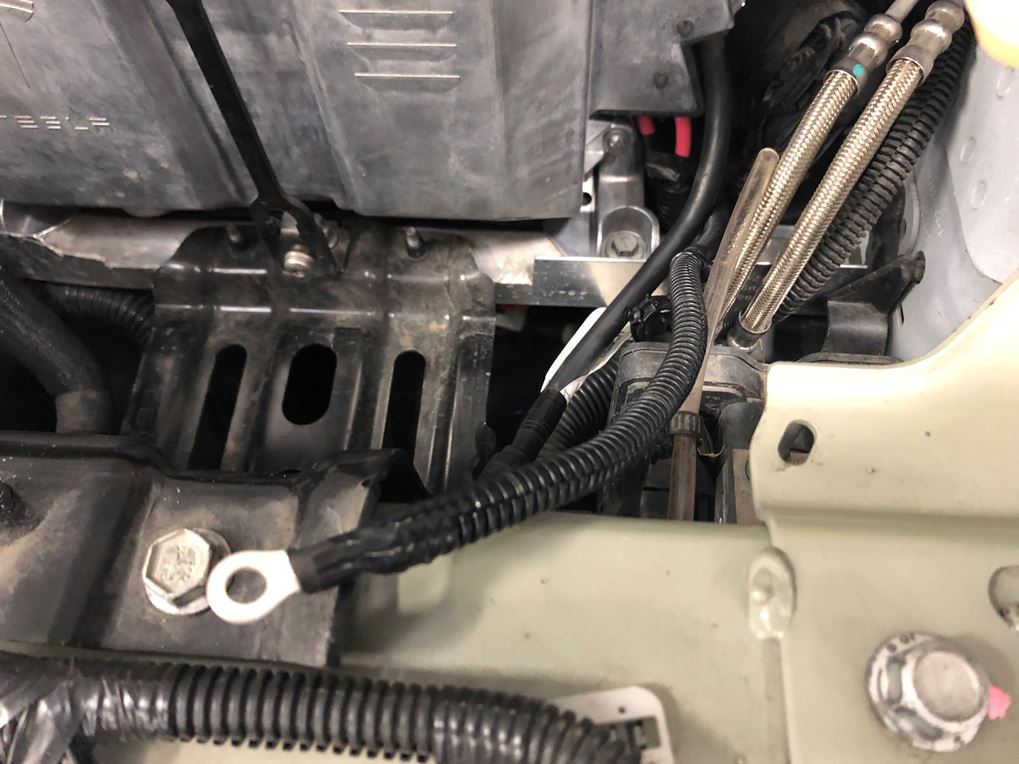

  6. 拆下前部线束夹电池温度传感器侧的胶带和波纹管。

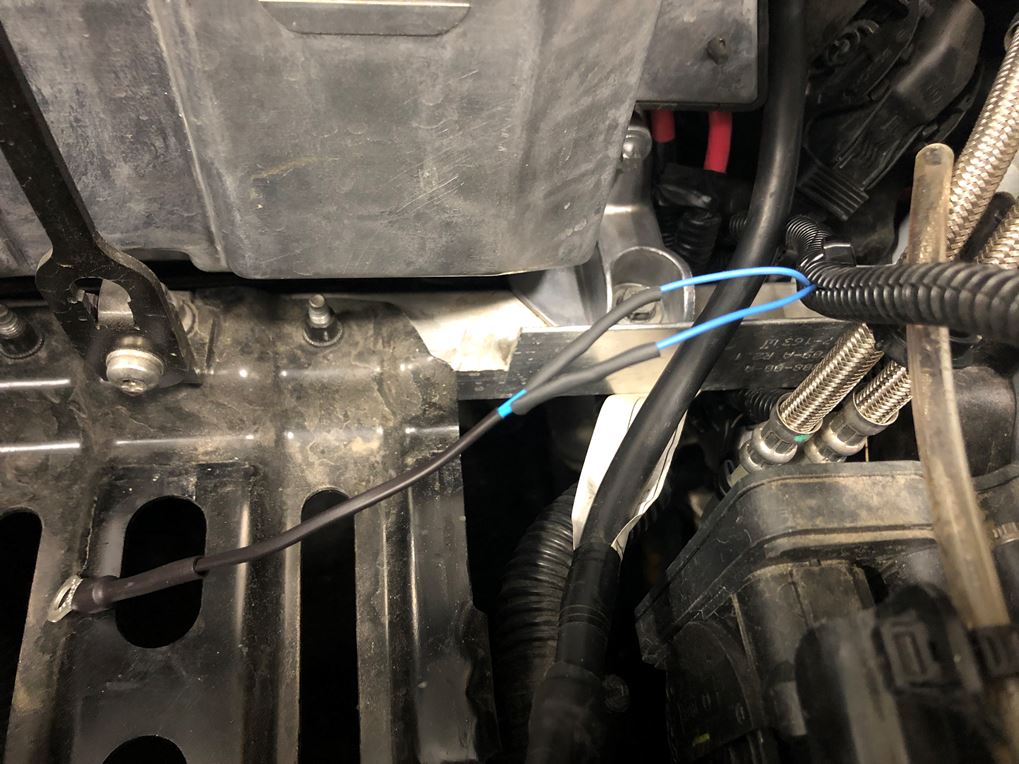

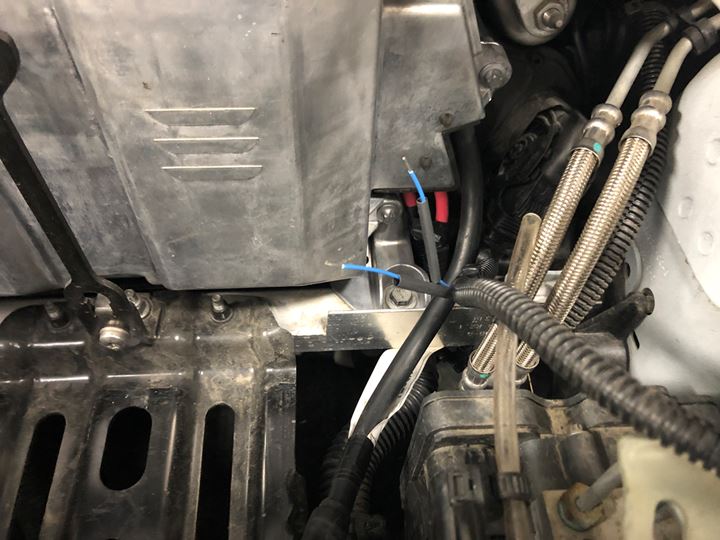

  7. 将电池温度传感器从前部线束上拆下。
    注

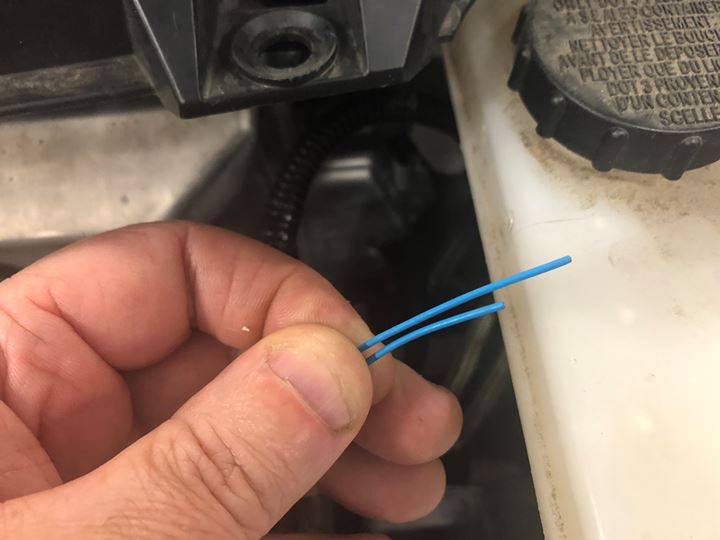

    剪切电线时应错开剪断位置，以免拼接时线束直径增大。量出 20 毫米差值，错开剪切两条电线。

安装

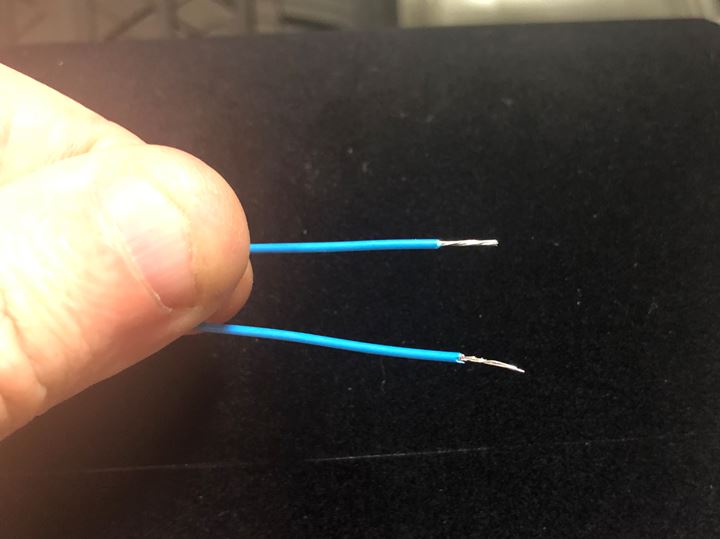

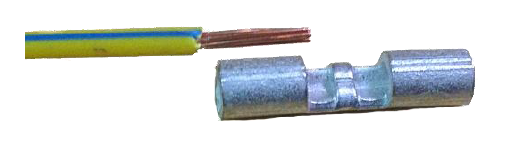

  1. 剥去前部线束电线上的绝缘皮。
    注

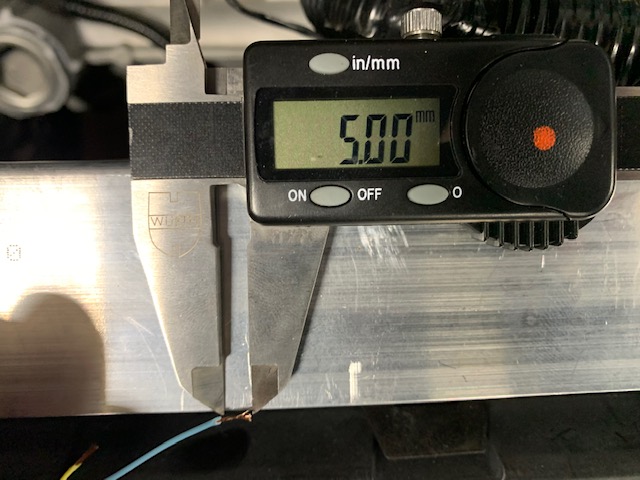

    剥去绝缘皮，确保露出的导线长度足以触及接线管的中间止点。剥去绝缘皮时，确保未将线股一起剥下。
  2. 将线股缠绕在前部线束电线上，以防磨损。
  3. 将热缩管滑动到线束电线上。
  4. 测量电池温度传感器线束长度，减去多余的线束。
    注

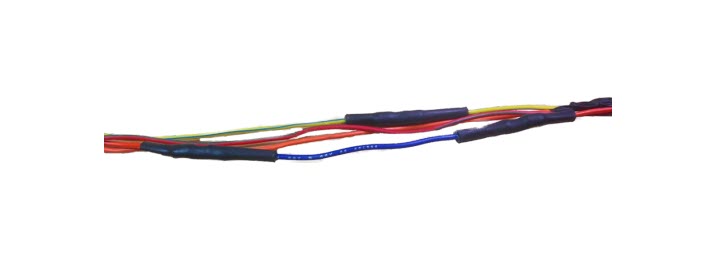

    剪切电线时应错开剪断位置，以免拼接时线束直径增大，量出 20 毫米差值，错开剪切两条电线。
  5. 剥去电池温度传感器线束上的绝缘皮。
    注
    剥去绝缘皮，确保露出的导线长度足以触及接线管的中间止点。剥去绝缘皮时，确保未将线股一起剥下。
  6. 将线股缠绕在前部线束电线上，以防磨损。

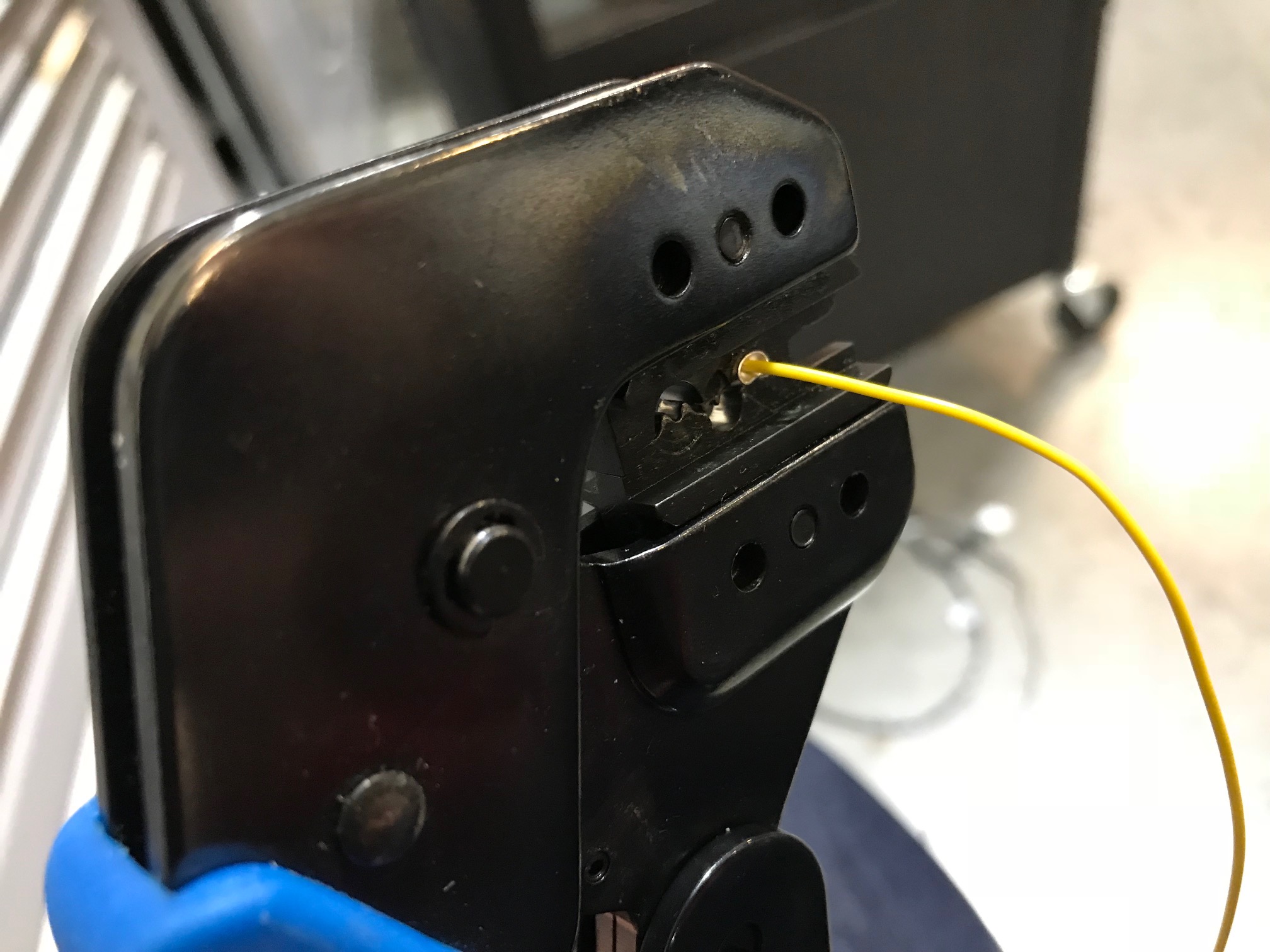

  7. 将接线管放入压接工具中。
    注
    轻轻挤压把手，固定接线管，此时请勿进行压接。
    注

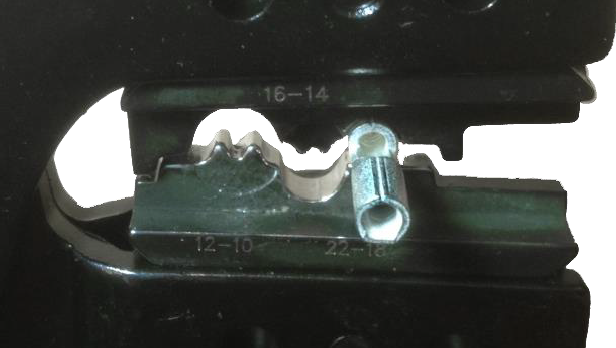

    压接位置应与接线管缝隙正中位置对齐。
  8. 将第一根电池温度传感器电线已剥离端滑入接线管。
    注
    请确保线股足以触及接线管的中间止点，且绝缘皮的起始位置接近接线管末端。
  9. 向下挤压压接钳，将第一根电池温度传感器电线固定到接线管上。
    注
    仅当接线管完全压接后，才能释放压接工具。
  10. 将第一根前部线束电线已剥离端插入接线管。
    注
    确保线股已触及接线管的中间止点，无线股从接线管侧伸出，且筒内部分无绝缘皮。
  11. 向下挤压压接钳，将第一根前部线束电线固定到接线管上。
    注
    仅当接线管完全压接后，才能释放压接工具。
  12. 焊接接线管上连接点，以进行拼接。
    1. 请确保接线管和电线上没有污垢和油脂。
    2. 将热缩套管移到接头至少 60 毫米以外，以防在焊接期间收缩。
    3. 在烙铁上安装烙铁头。彻底加热烙铁。
    4. 使用湿海绵清洁烙铁头。
    5. 在烙铁头上使用少量焊剂。

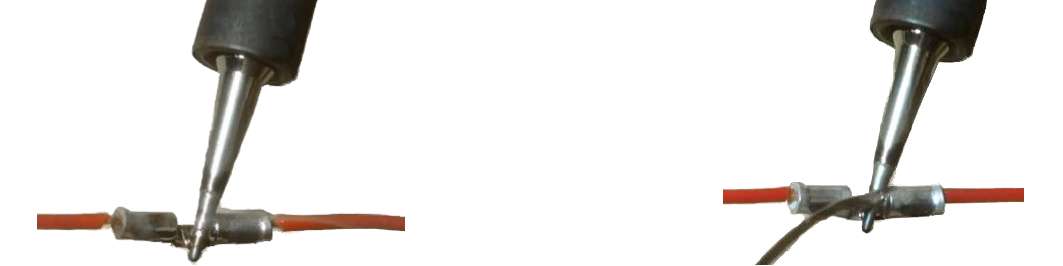

    6. 使用烙铁加热接线管中央部分数秒，在中间开口处涂敷焊剂。
    7. 填满中央窗口的内侧开口后，停止焊接。
    8. 拆下接线管上的烙铁，然后将焊剂填入电线绝缘内芯或用烙铁升高绝缘处的温度。
      注
      保持接头不动的同时，将烙铁放回到安全位置。
    9. 关闭烙铁让其冷却。
  13. 将热缩管滑到接线管上，以便拼接。
    注
    使热缩管中心与接线管中心对齐。

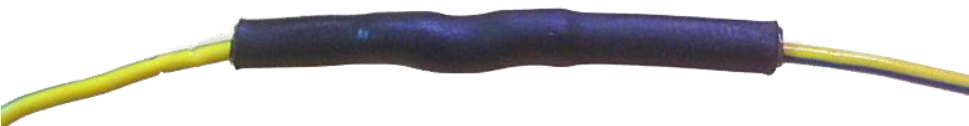

  14. 加热，使热缩管紧固到电线上。
    注
    烙铁头冷却后，从烙铁上拆下，然后安装火焰喷头和空气喷头。请确保拆下前烙铁头已完全冷却。持续移动烙铁头以避免过度加热热缩套管或电线的任何部位。电线绝缘部的任何变色现象均表示加热过度。关闭烙铁并放回到安全位置。让热缩套管和电线冷却。
  15. 检查热缩套管，确保完全密封到电线上，且粘合剂粘贴到电线绝缘处。
  16. 对第二根电池温度传感器电线重复第 8 步至第 15 步。

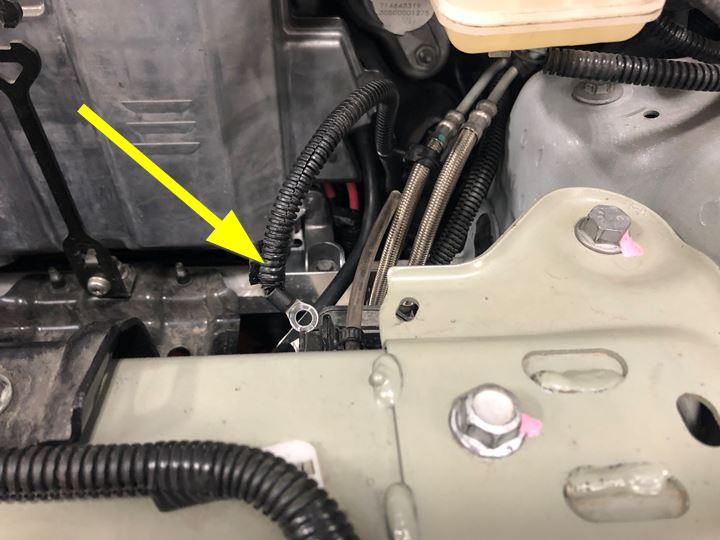

  17. 将波纹管安装到前部线束的电池温度传感器侧，然后使用电工胶带进行固定。
  18. 将前部线束夹固定到制动管线管束上。
  19. 安装低压电池。请参阅 12V/低压电池（拆卸和更换）。
  20. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  21. 拆下第二排座椅座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  22. 升起所有车窗并关闭所有车门。
