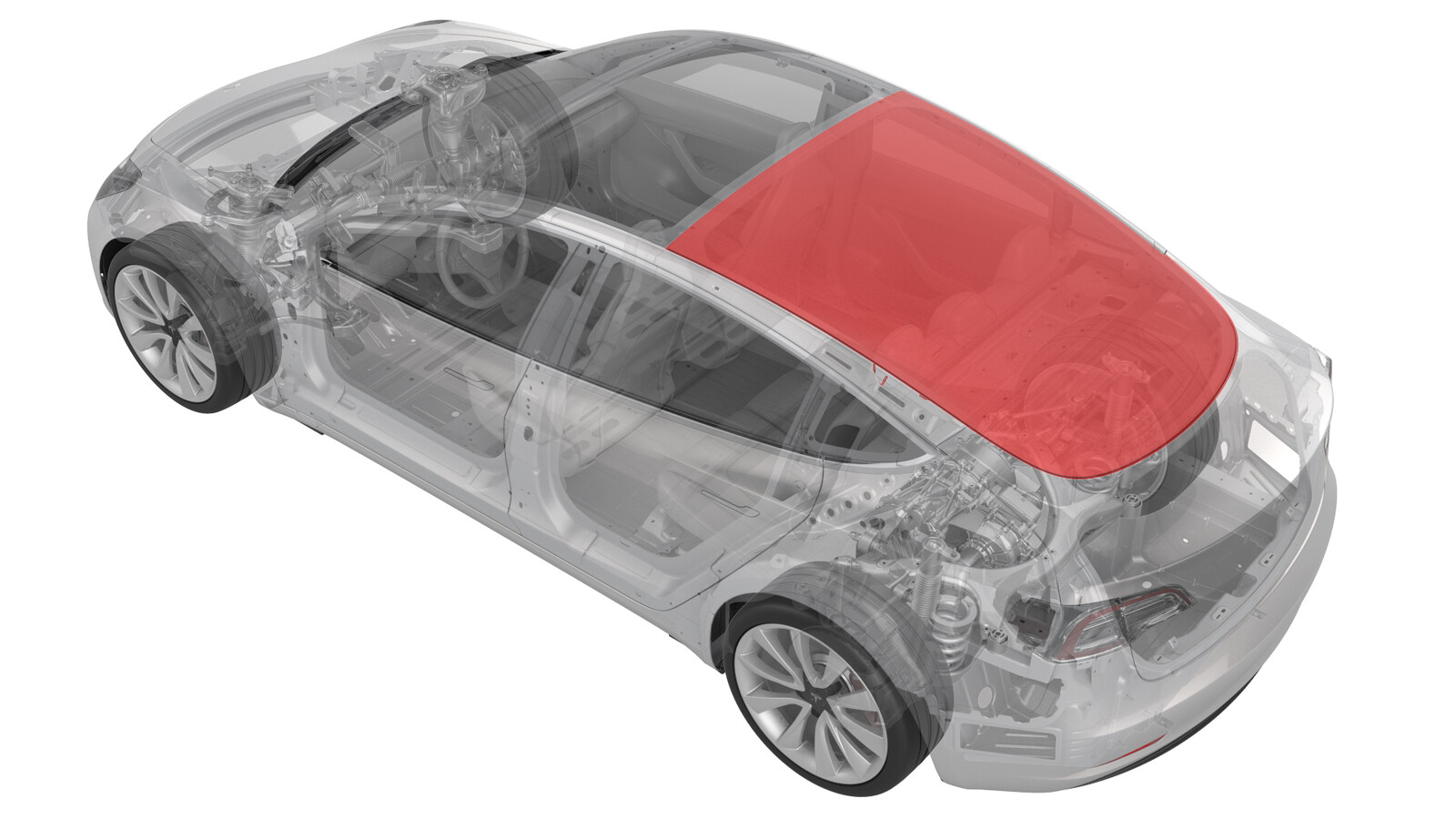

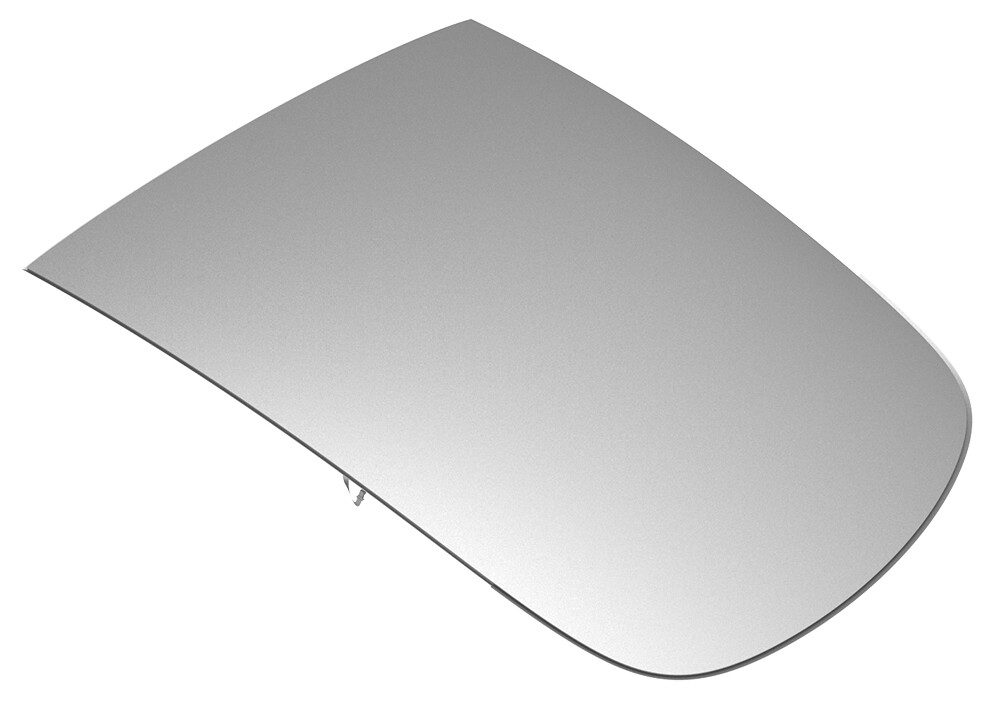

玻璃 - 背光灯(不带加热泵款)(拆卸和更换)

校正代码 10204102 1.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行此程序时,穿戴适当的个人防护装备 (PPE),包括防割手套和护目镜。
  • 2023 年 8 月 1 日:添加了拆卸和更换电源支柱的步骤。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
仅适用于欧洲:只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开所有车门,完全降下所有车窗。
    Informational PurposesAn informational icon, calling your attention
    如果车辆正在断电,请锁闭后车门以防意外关闭。
  2. 将左前和右前座椅移至最前端。
  3. 拆卸左侧第二排座椅侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  4. 拆下左侧纵梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和安装)
  5. 拆下左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  6. 松开将左侧 C 柱后饰板固定到车身的卡子和锁片(4个),然后将饰板移到一旁。
    Informational PurposesAn informational icon, calling your attention
    将饰板的后部先向前拉,再向上拉,以将其拆下。
    提示: 推荐使用以下工具:
    • 塑料饰板工具

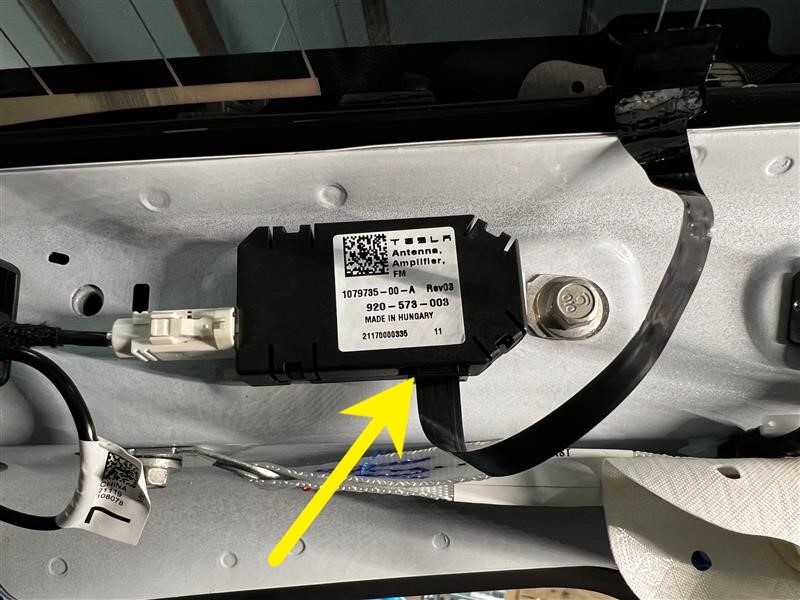

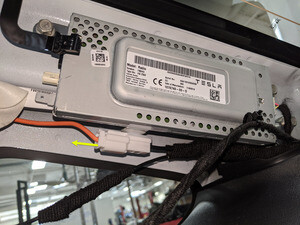

  7. 从 FM 天线放大器上断开背光灯电气连接器。
    提示: 推荐使用以下工具:
    • 小号软柄拨子,90 度尖嘴,6 英寸

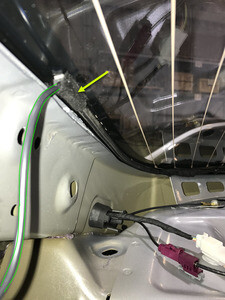

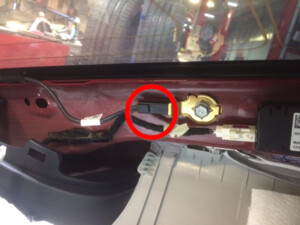

  8. 断开背光灯玻璃加热器接地带与左侧 C 柱的连接。
    提示: 推荐使用以下工具:
    • 小号软柄拨子,90 度尖嘴,6 英寸
  9. 拆卸右侧第二排座椅侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  10. 拆下右侧纵梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和安装)
  11. 拆下右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  12. 松开将右侧 C 柱后饰板固定到车身的卡子和锁片(4个),然后将饰板移到一旁。
    Informational PurposesAn informational icon, calling your attention
    将饰板的后部先向前拉,再向上拉,以将其拆下。
    提示: 推荐使用以下工具:
    • 塑料饰板工具
    图 1. 左侧如图所示;右侧类似

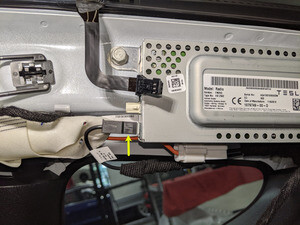

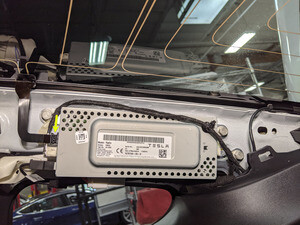

  13. 断开背光灯线束电气连接器与调谐器的连接。
    提示: 推荐使用以下工具:
    • 塑料饰板工具
  14. 断开天线连接器与调谐器的连接。
    提示: 推荐使用以下工具:
    • 小号一字螺丝刀
  15. 松开将天线线束固定到车身的夹子。
    提示: 推荐使用以下工具:
    • 卡子撬具
  16. 将天线线束从调谐器和车身线束上断开。
    提示: 推荐使用以下工具:
    • 小号一字螺丝刀
  17. 拆卸杂物盘饰板。请参阅饰板 - 杂物盘(拆卸和更换)

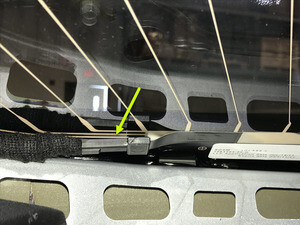

  18. 将右侧天线线束从背光灯玻璃上拆下。
    Informational PurposesAn informational icon, calling your attention
    揭开线束外壳密封件每一端的胶带。
    提示: 推荐使用以下工具:
    • 塑料饰板工具

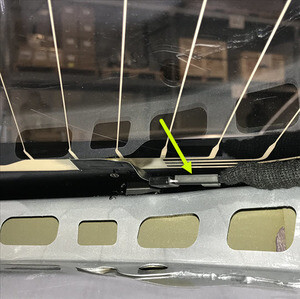

  19. 将右侧线束电气连接器从加热格栅上断开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    轻轻地断开线束。切勿损坏加热格栅。
    提示: 推荐使用以下工具:
    • 小号软柄拨子,90 度尖嘴,6 英寸

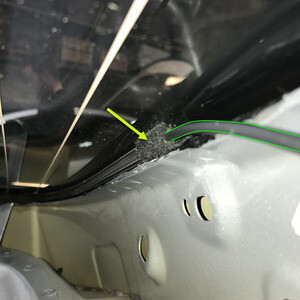

  20. 拆卸背光灯玻璃上左侧天线线束。
    Informational PurposesAn informational icon, calling your attention
    揭开线束外壳密封件每一端的胶带。
    提示: 推荐使用以下工具:
    • 塑料饰板工具
  21. 将左侧线束电气连接器从加热格栅上断开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    轻轻地断开线束。切勿损坏加热格栅。
    提示: 推荐使用以下工具:
    • 小号软柄拨子,90 度尖嘴,6 英寸
  22. 使用外部开关打开后备箱。

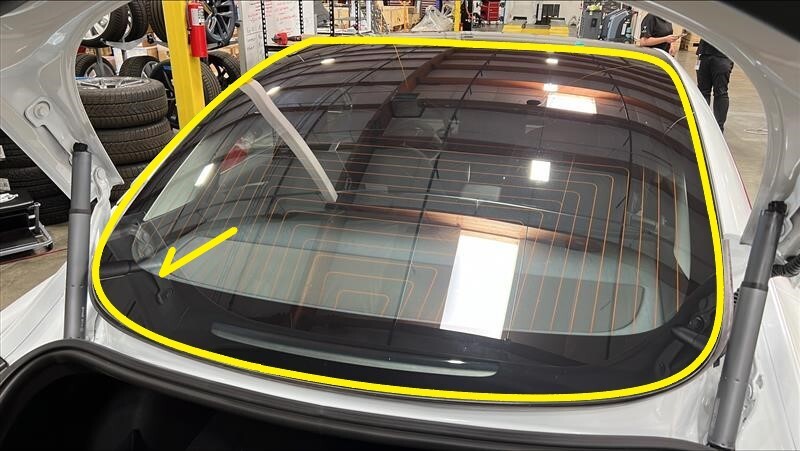

  23. 拆下背光灯玻璃上的后侧密封件。
    提示: 推荐使用以下工具:
    • 塑料饰板工具
    • 尖嘴钳
  24. 拆下背光灯玻璃上的前侧密封件。
    提示: 推荐使用以下工具:
    • 塑料饰板工具
    • 尖嘴钳
  25. 准备 WRD Spider 3 玻璃拆卸套件。
    提示: 推荐使用以下工具:
    • WRD Spider 3 - 1571168-00-A

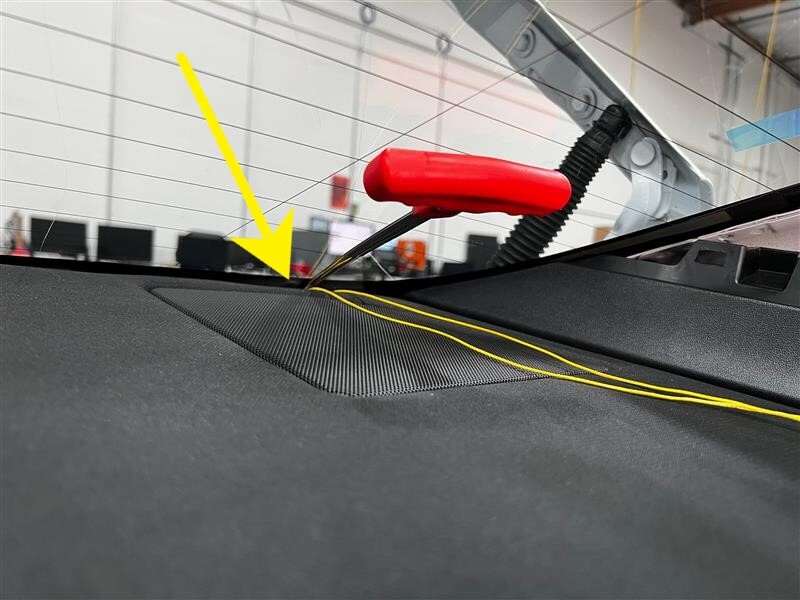

  26. 将电线固定在穿线器上,然后将穿线器从车辆内部穿过背光灯玻璃底部区域的粘合剂涂层。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

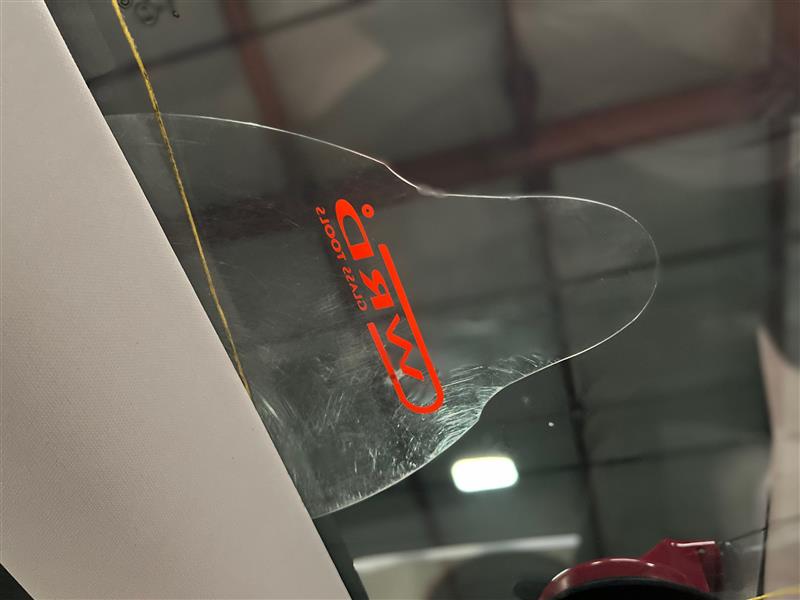

    使用穿线器时,利用防护罩防止损坏后围上盖板。

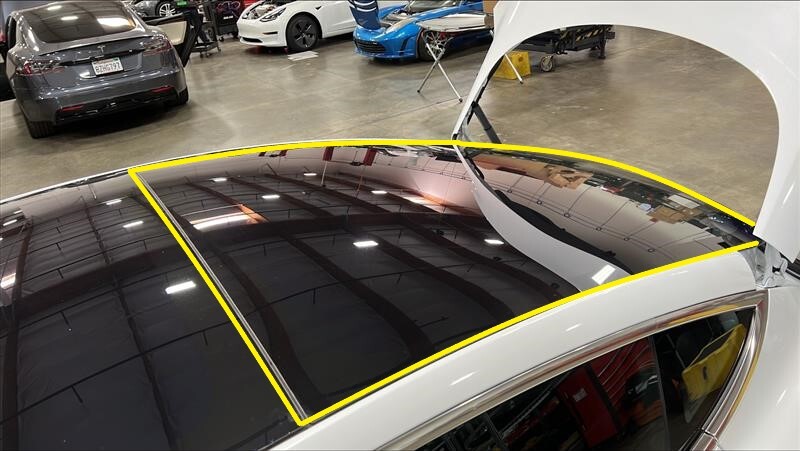

  27. 从穿线器上松开线,然后将线缠绕在背光灯玻璃总成外部。
    Informational PurposesAn informational icon, calling your attention
    将线拉离穿线器。确保拉出的长度足够长。
    Informational PurposesAn informational icon, calling your attention
    确认线位于玻璃和密封条下方。

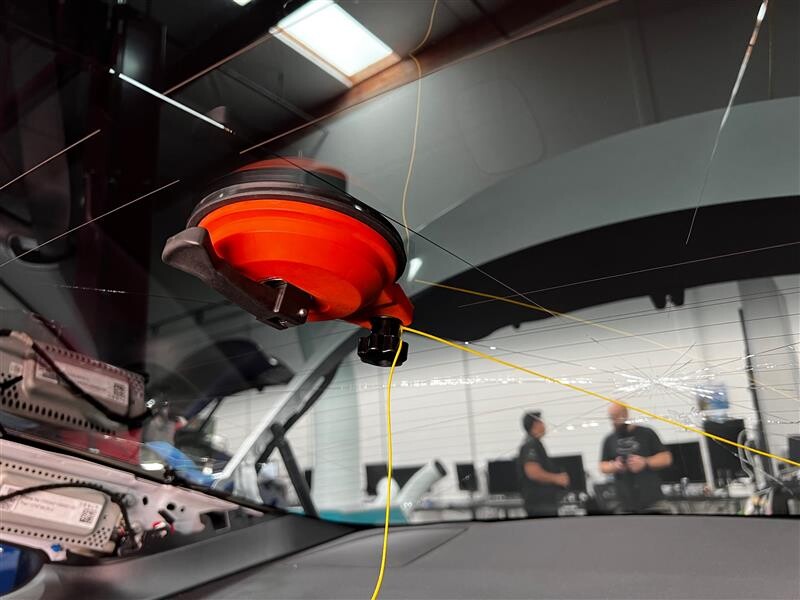

  28. 将锚固点固定到背光灯玻璃总成内部,然后将线固定到锚固件上。
  29. 将线的内侧固定到 Spider 切割工具上。
    Informational PurposesAn informational icon, calling your attention

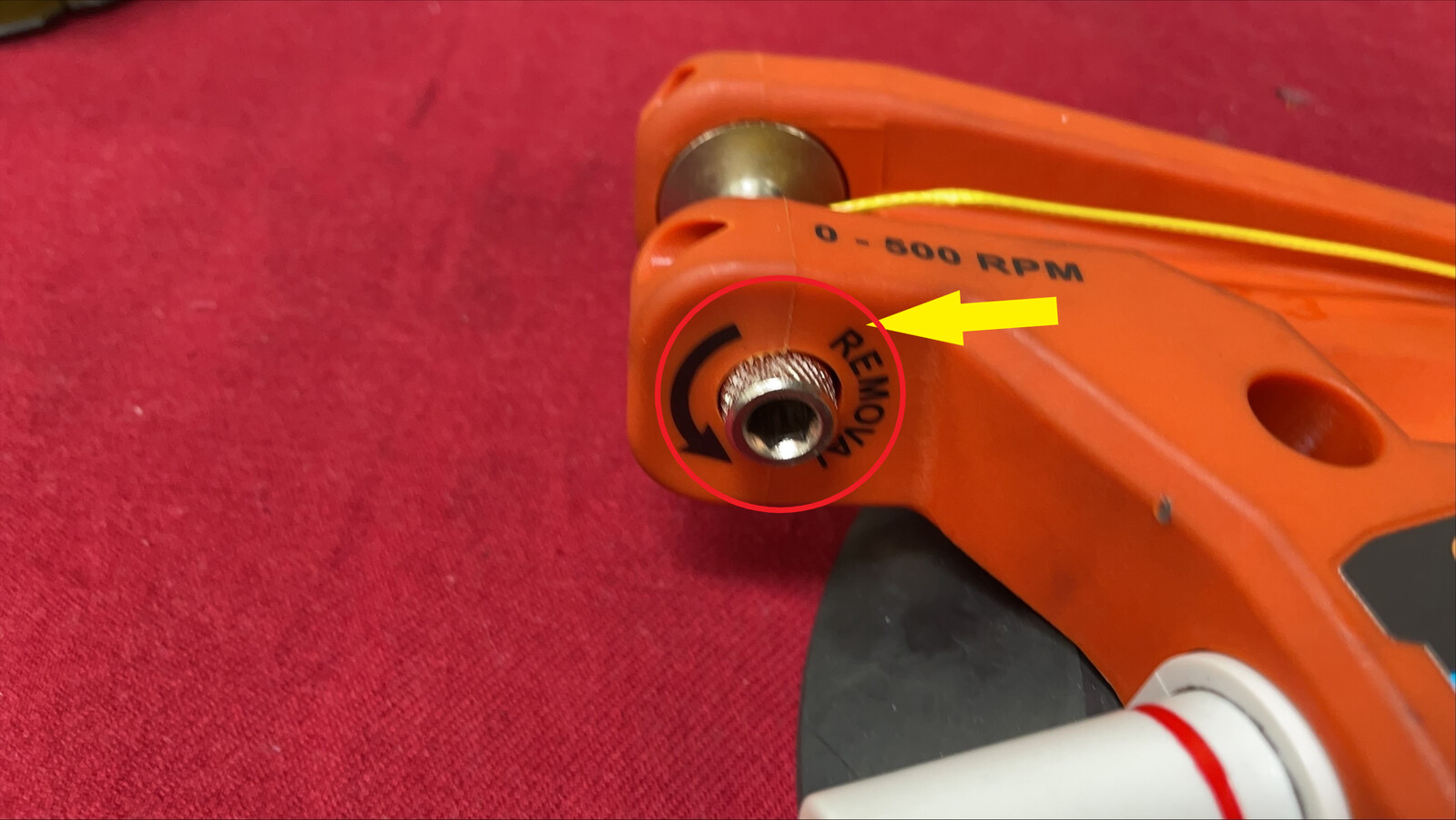

    按照 Spider 工具说明操作。将线穿过切割工具的开口,然后打结将线固定到位。如果轴的转动方向不正确,切割工具将损坏。
  30. 将 Spider 切割工具固定到背光灯玻璃总成内侧。
    Informational PurposesAn informational icon, calling your attention
    注意切割线的方向。确保线缠绕在大滑轮上并保持 90 度角。

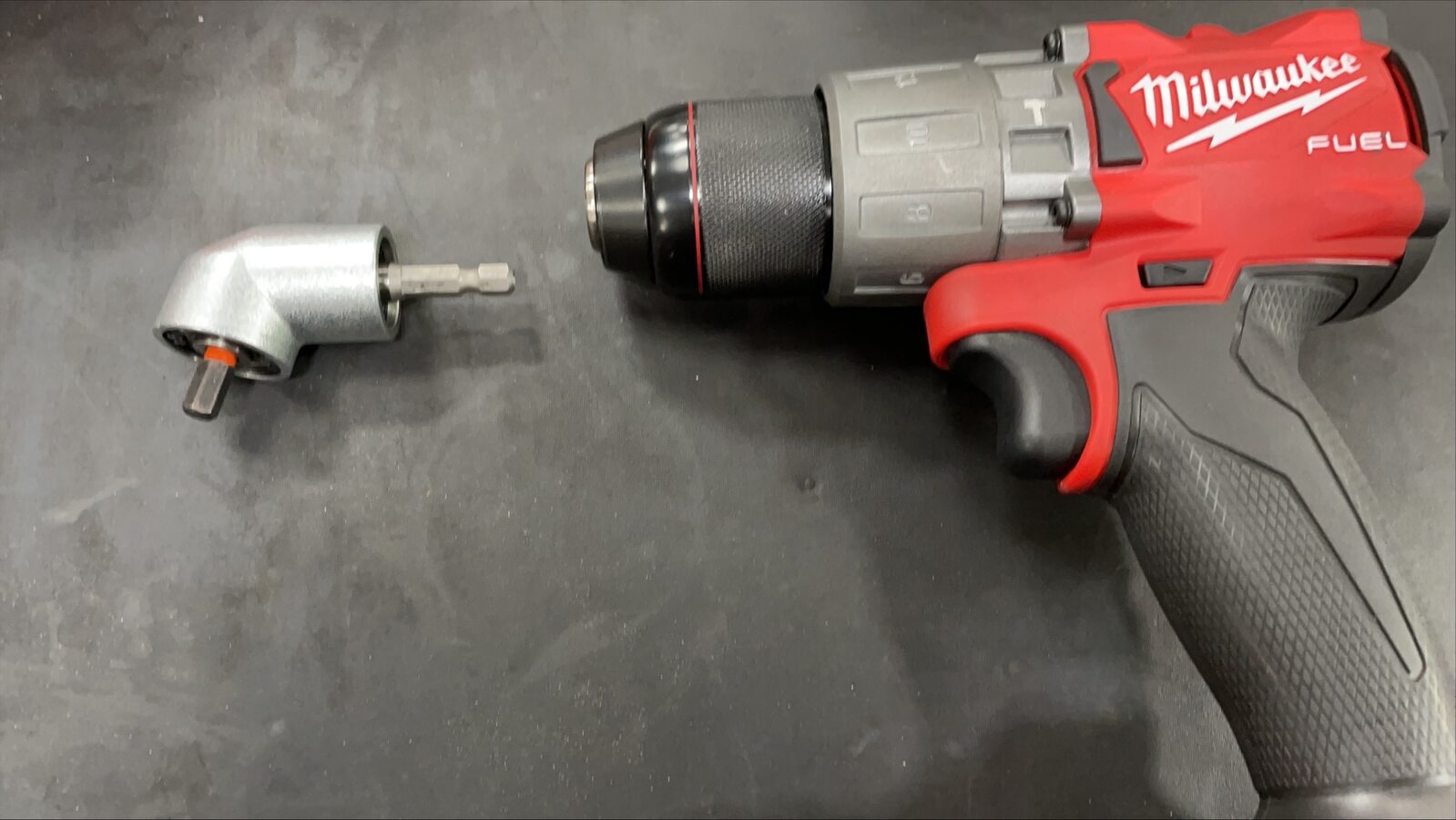

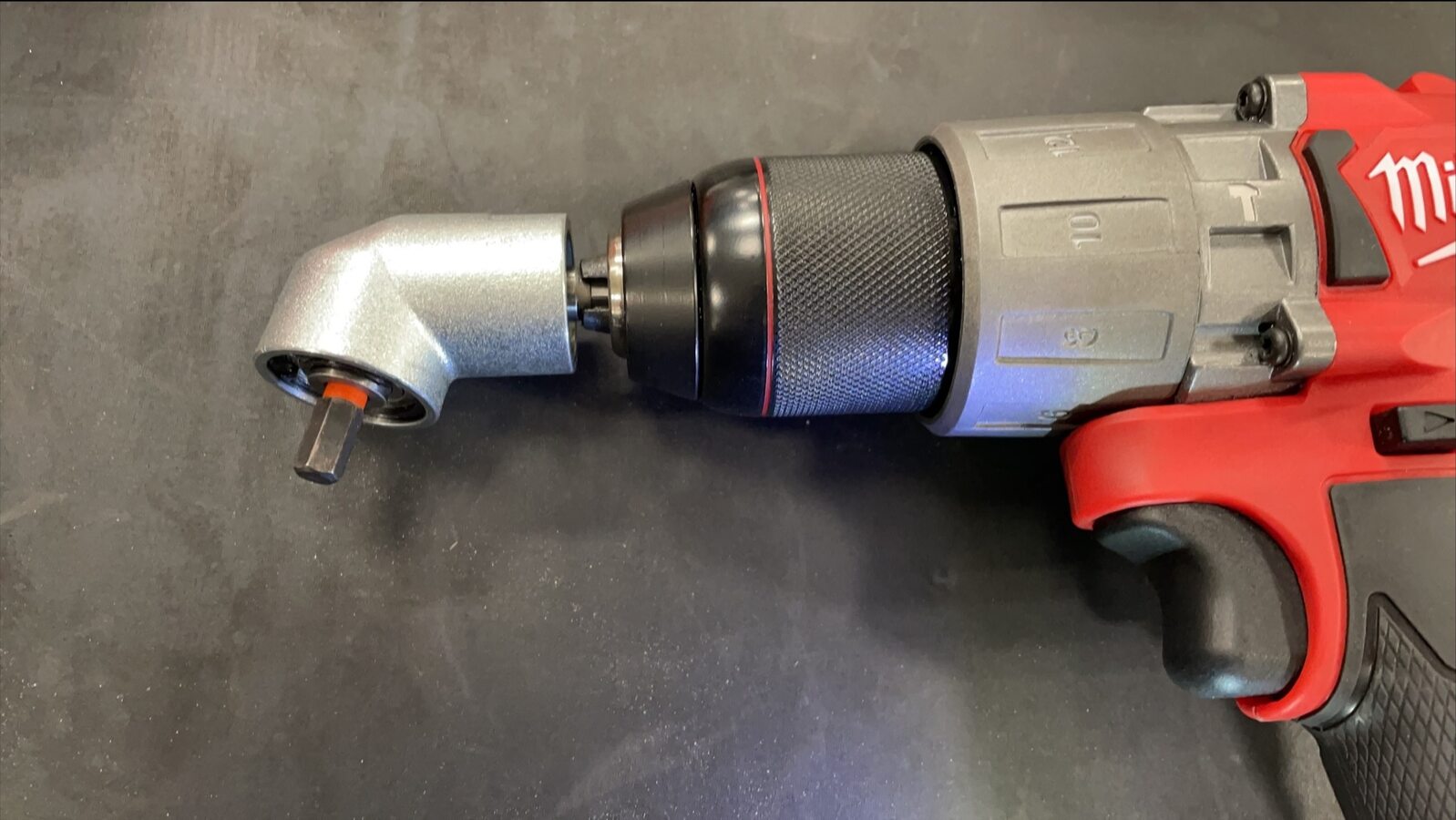

  31. 将直角螺丝刀固定到电钻上。
    提示: 推荐使用以下工具:
    • 电动钻头 - 1126456-00-A

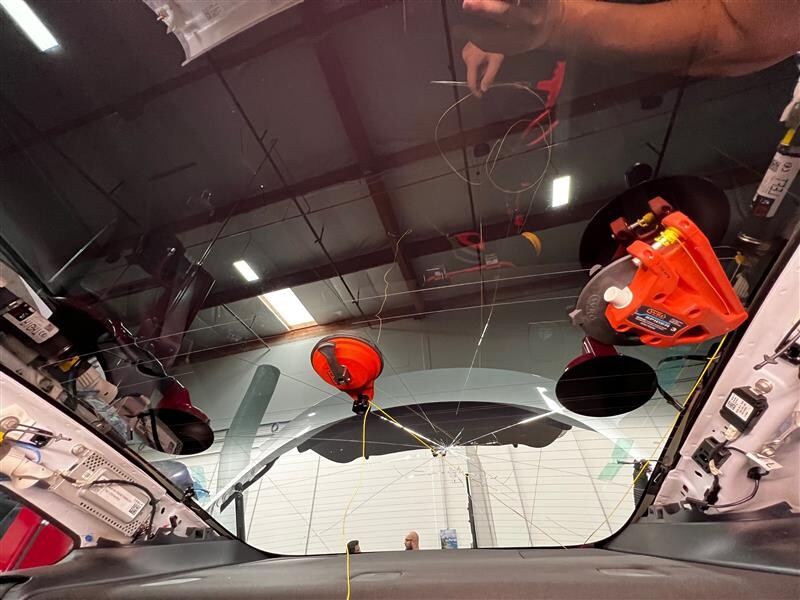

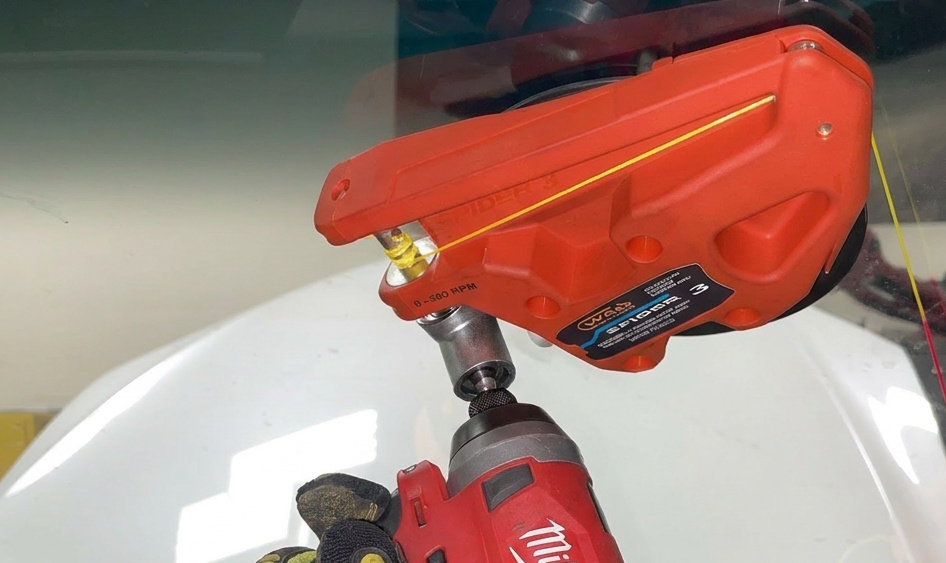

  32. 用钻头转动切割工具上的轴,开始拆卸背光灯玻璃总成。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拆卸期间,使用塑料防护罩保护顶篷和杂物盘总成。
    Informational PurposesAn informational icon, calling your attention
    根据需要移动切割工具,使线保持 90 度角左右。
    提示: 推荐使用以下工具:
    • 前围板保护器
  33. 将吸盘(2 个)固定到背光灯玻璃的每一侧。
    提示: 推荐使用以下工具:
    • 双吸盘手柄 - 1080599-00-A
  34. 在协助下,从车上拆下背光灯玻璃。
    Informational PurposesAn informational icon, calling your attention
    从车辆内部抬起玻璃,以方便拆卸。锁定前降低后备箱。
  35. 使用刮刀,小心地清除车辆上的旧聚氨酯。
    提示: 推荐使用以下工具:
    • 剃须刮刀 - 1064740-00-A
    • 带侧翼的刮刀 - 1080601-00-A
  36. 使用异丙醇 (IPA) 湿巾清洁车上的聚氨酯路径。等待风干 1 分钟。

安装

  1. 必要时可拆除电源支柱,然后安装新的电源支柱。请参阅电动支撑杆 - 后备箱(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    本程序仅适用于2022 年 8 月 25 日前在中国的车辆,以及 2022 年 8 月 12 日前在亚太地区和欧洲的车辆。
  2. 如果需要,使用异丙醇 (IPA) 湿巾清洁吸盘下方的背光灯玻璃。等待风干 1 分钟。
  3. 将吸盘(2 个)固定到背光灯玻璃的每一侧。
    提示: 推荐使用以下工具:
    • 双吸盘手柄 - 1080599-00-A
  4. 在助手的帮助下,将背光灯玻璃放置在车辆上进行快速适配,标记网片需要调整的位置。
  5. 先检查背光灯玻璃与车身之间的间隙和齐平度,然后再将背光灯玻璃完全放置好。
    提示: 推荐使用以下工具:
    • 玻璃间隙和齐平度工具 - 1588903-00-A
  6. 根据需要调整网片。
    1. 将铁氟龙胶带剪成 5 毫米 x 20 毫米的矩形。
    2. 在协助下,拆下背光灯玻璃,放置在台架上。
      提示: 推荐使用以下工具:
      • 便携式工作台 - 1054720-00-A

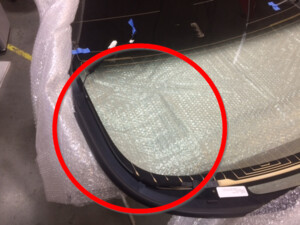

    3. 将矩形铁氟龙胶带粘贴在网片需要调整的位置。
      Informational PurposesAn informational icon, calling your attention
      确保铁氟龙胶带的边缘与网片边缘对齐。
    4. 在协助下,将背光灯玻璃放置在车辆上,检查网片吻合度。
    5. 重复第6.a步至第6.d步,以调整网片。
      Informational PurposesAn informational icon, calling your attention
      根据需要将侧网片(6 个)、上网片(3 个)和后网片(3 个)调整到背光灯玻璃上。
    图 2. 侧网片
    图 3. 上网片

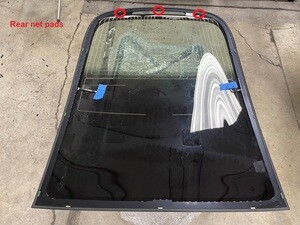

    图 4. 后网片
  7. 在协助下,拆下背光灯玻璃,放置在台架上。
  8. 使用异丙醇 (IPA) 湿巾擦拭车上的聚氨酯路径。待表面风干之后,再继续进行下一步。
  9. 在车辆上沿着旧聚氨酯路径以及在拆卸背光灯玻璃期间受损区域涂抹聚氨酯底漆。
    Informational PurposesAn informational icon, calling your attention
    至少等待底漆风干 2 分钟,再继续下一步骤。
  10. 沿着旧聚氨酯路径在背光灯玻璃上涂抹聚氨酯底漆。
    Informational PurposesAn informational icon, calling your attention
    至少等待底漆风干 2 分钟,再继续下一步骤。
  11. 沿着原始路径在车身上涂抹聚氨酯。
    Informational PurposesAn informational icon, calling your attention
    确保聚氨酯涂层的三角交叉部分宽约 8 毫米,高约 13 毫米。
  12. 备好填缝枪和聚氨酯。
    Informational PurposesAn informational icon, calling your attention
    开口的宽度必须为 8 毫米,高为 13 毫米。
    提示: 推荐使用以下工具:
    • 填缝枪和胶枪 - 1080593-00-A
    • 便携式工作台 - 1054720-00-A
    • 可伸缩刀片式刀具
  13. 沿着原始路径在车身上涂抹聚氨酯。
    Informational PurposesAn informational icon, calling your attention
    确保聚氨酯涂层的三角交叉部分宽约 8 毫米,高约 13 毫米。
    提示: 推荐使用以下工具:
    • 填缝枪和胶枪 - 1080593-00-A
  14. 打开后备箱。
  15. 在助手的帮助下,将背光灯玻璃安装在车辆上。
  16. 先检查背光灯玻璃与车身之间的间隙和齐平度,然后再将背光灯玻璃完全放置好。
    提示: 推荐使用以下工具:
    • 玻璃间隙和齐平度工具 - 1588904-00-A
  17. 关闭后备箱。
  18. 将吸盘从背光灯玻璃上拆下。
  19. 将天线线束连接到调谐器和车身线束上。
  20. 安装将天线线束固定到车身的夹子。
  21. 将天线连接器连接到调谐器上。
  22. 将右侧线束电气连接器连接到加热格栅上。
  23. 将右 侧天线线束安装在背光灯玻璃上。
    Informational PurposesAn informational icon, calling your attention
    在密封夹每一端粘贴一小块胶带。
    提示: 推荐使用以下工具:
    • 线束胶带
    • 剪刀
  24. 将背光灯线束电气连接器连接到调谐器上。
  25. 将背光灯玻璃加热器接地带连接到左侧 C 柱上。
  26. 将左侧线束电气连接器连接到加热格栅上。
  27. 将左侧天线线束安装在背光灯玻璃上。
    Informational PurposesAn informational icon, calling your attention
    在密封夹每一端粘贴一小块胶带。
    提示: 推荐使用以下工具:
    • 线束胶带
    • 剪刀
  28. 将背光灯电气连接器连接到 FM 天线放大器。
  29. 安装杂物盘饰板。请参阅饰板 - 杂物盘(拆卸和更换)
  30. 安装将左侧 C 柱后部饰板固定到车身的卡子和锁片(4 个)。
    Informational PurposesAn informational icon, calling your attention
    将后锁片滑入杂物盘,然后将前锁片向后推。
  31. 安装左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  32. 安装左侧纵梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和安装)
  33. 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  34. 升起左侧第二排座椅。
  35. 对车辆右侧重复第 30 步至第 34 步。
  36. 将左前和右前座椅移回原位。
  37. 如果车辆出现与后除霜器相关的警报,请执行下列额外步骤以重新启用后除霜器。
    1. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
    2. 在 Toolbox 中,点击Actions 选项卡,在搜索字段中输入 "Defrost",点击PROC_VCRIGHT_REAR_DEFROST-RE-ENABLESearch for routine in ToolboxRe-enable Rear DefrostClosures / Windows - Enable Rear Defrost,点击Run,然后等待例行程序完成。
    3. 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3(连接和断开)
  38. 升起所有车窗,关闭所有车门。
  39. 待聚氨酯凝固后,揭下遮蔽胶带。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在粘合剂制造商推荐的最短驶离时限内,不得驾驶车辆。 Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要,请在车辆玻璃上粘贴胶带,按压固定,并告知客户 24 小时后方可揭下胶带。同时,告知客户在随后的 24 小时内,应避免高速驾驶,并躲避减速带。
