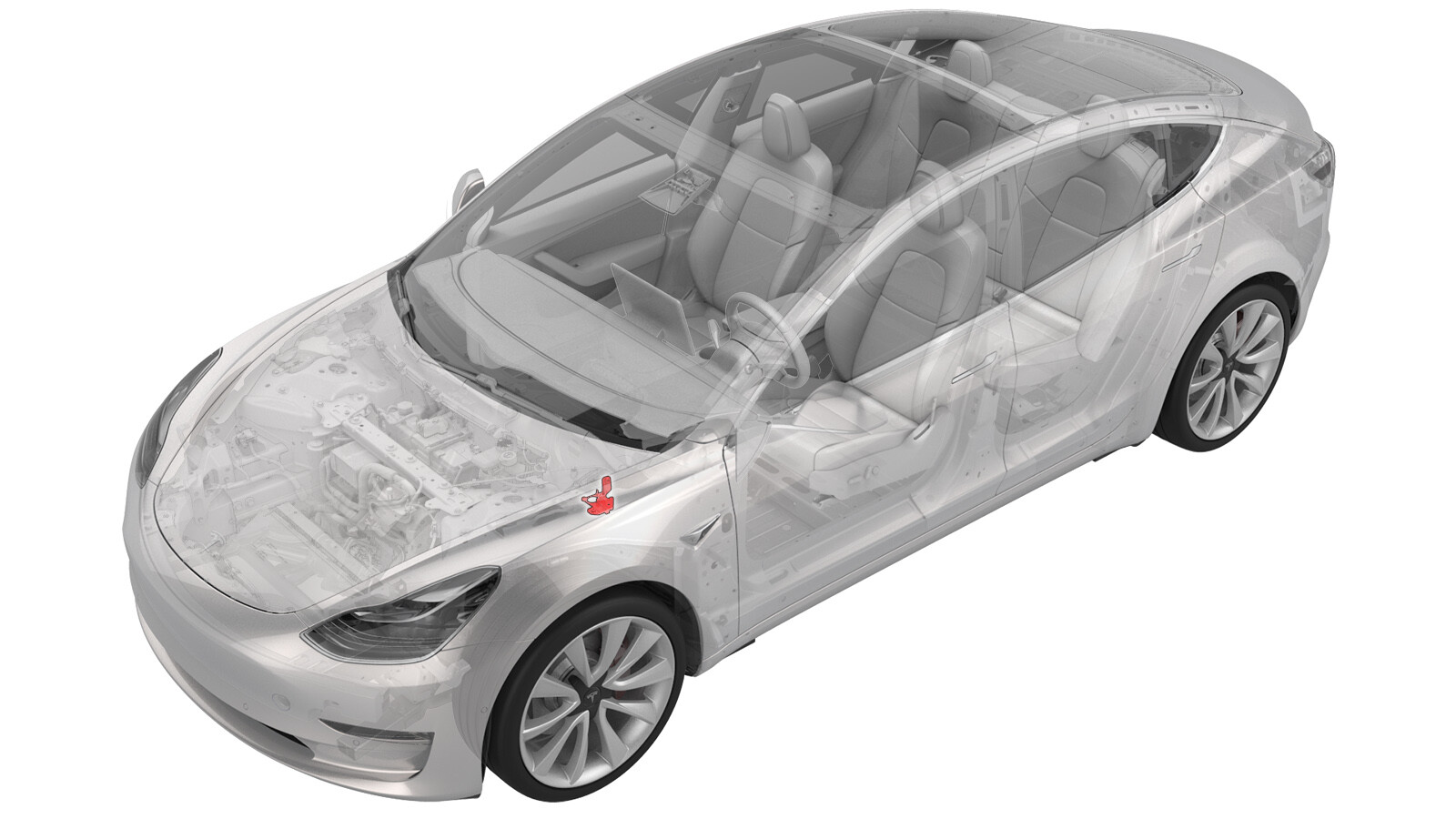

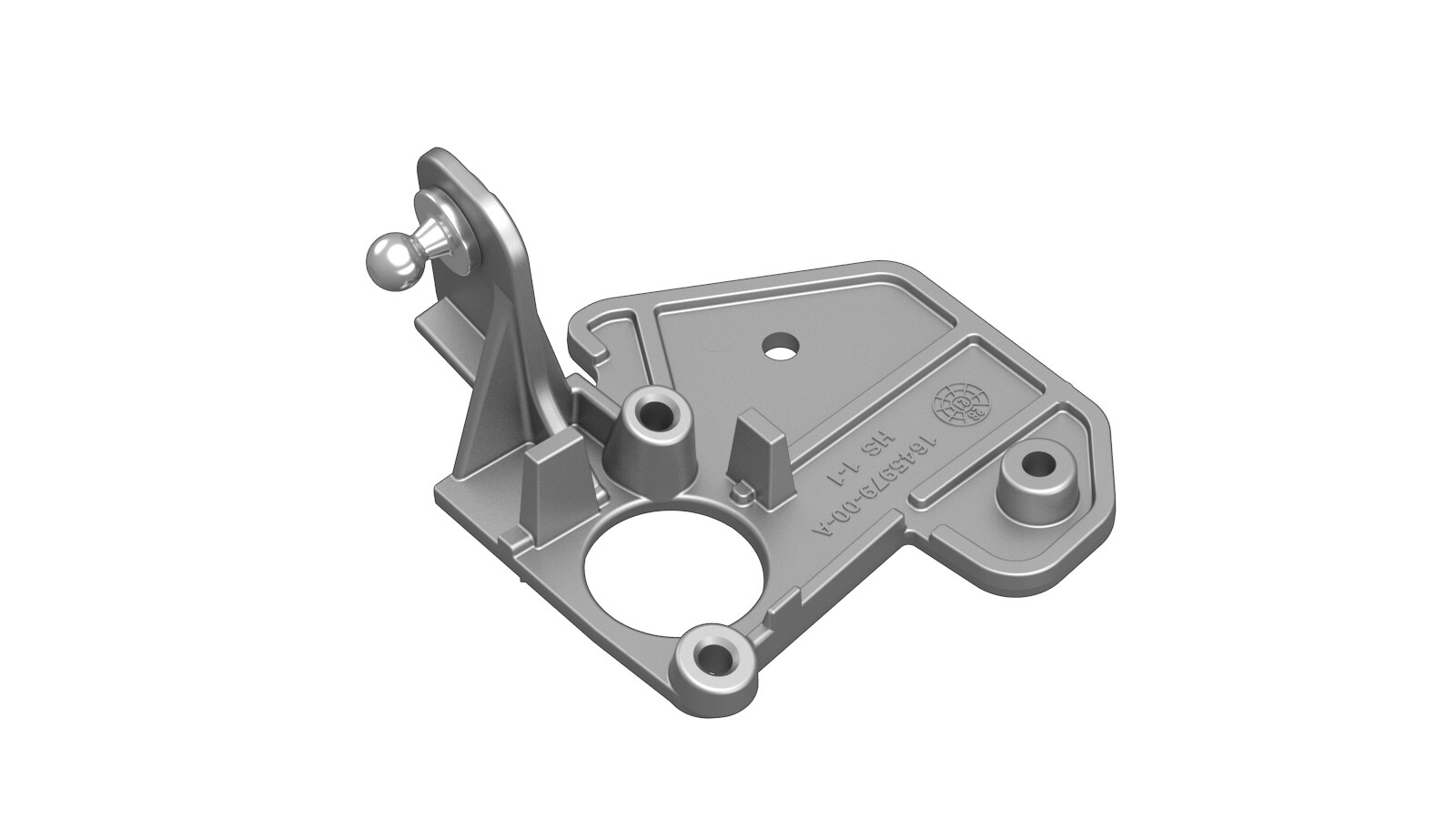

Bracket - Active Hood Strut - LH (Remove and Replace)

校正代码 11330012 0.36 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

扭矩规格

表 1. 扭矩规格： Bracket - Active Hood Strut - LH (Remove and Replace)
描述 扭矩值 推荐工具 重复使用/更换 备注
从轮拱内侧将支柱支架固定到轮拱的螺栓。
13 Nm (9.6 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用
从支柱支架顶部将支架固定到轮拱的螺栓。
10 Nm (7.4 lbs-ft)
  • 6 毫米六角
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下执行机构。请参阅Actuator - Pedestrian Protection - LH (Remove and Replace)。

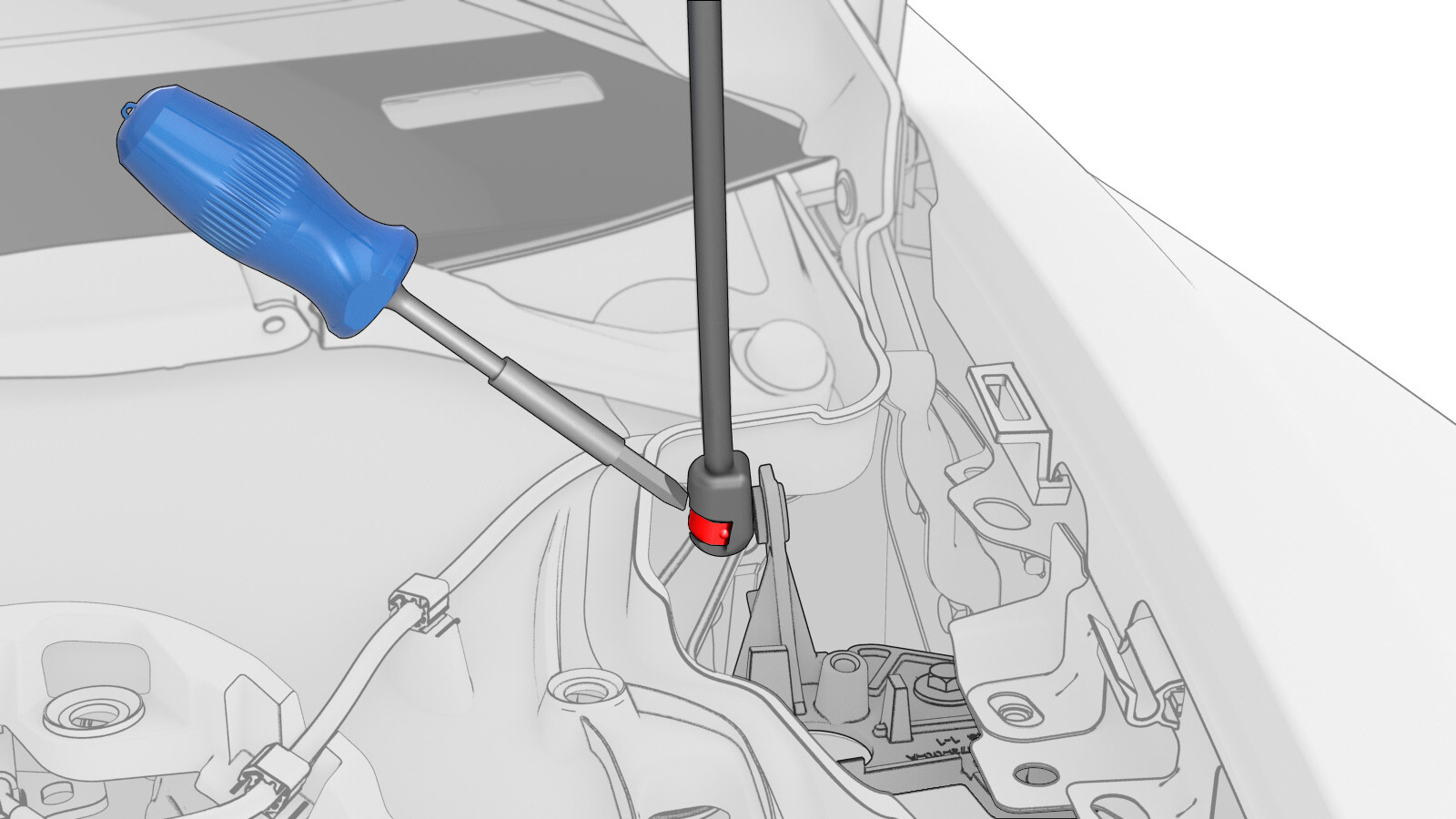

  2. 用小号平头螺丝刀松开将气体支柱固定到 LH 主动防护前罩支柱支架的夹子，然后从支架上拆下支柱。

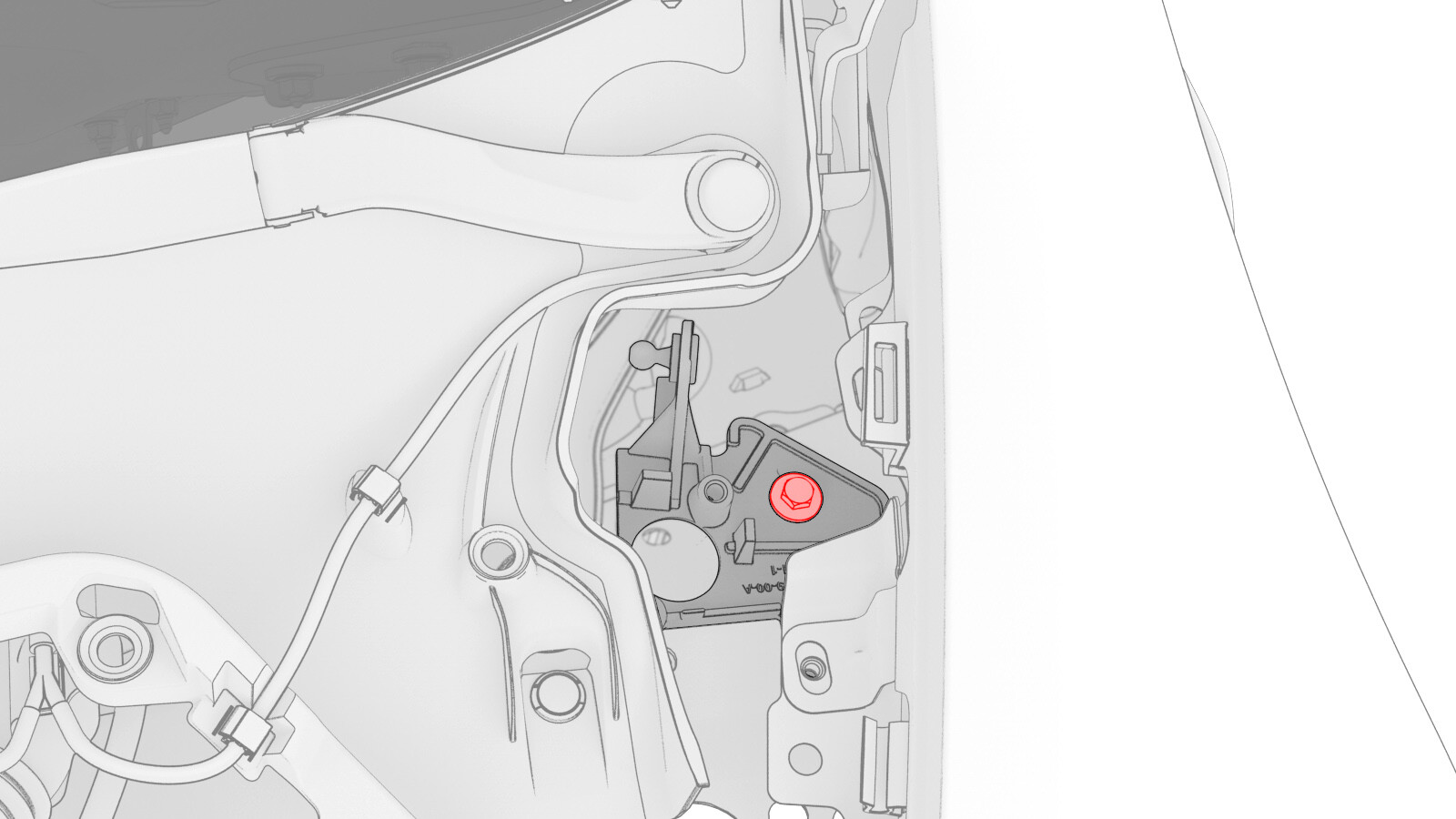

  3. 从轮拱内侧拆下将 LH 主动防护前罩支柱支架固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  4. 从支架顶部拆下将支柱支架固定到车身的螺栓 (x2)，然后从车上拆下支架。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 6 毫米六角
    • 2 英寸加长件
    • 棘轮/扭矩扳手

安装

  1. 将 LH 主动防护前罩支柱支架安装到车身上，然后安装将支架固定到车身的螺栓到支架顶部。
    13 Nm (9.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  2. 从轮拱内侧安装将 LH 被动防护前罩支柱支架固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 6 毫米六角
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  3. 将支柱安装到 LH 主动防护前罩支柱支架上，然后使用小平头螺丝刀紧固将支柱固定到支架上的夹子。
  4. 安装执行机构。请参阅Actuator - Pedestrian Protection - LH (Remove and Replace)。
