电机 - 座椅滑轨 - 驾驶位座椅(拆卸和更换)
校正代码 13011202 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 11 月 29 日:根据最新验证重写了程序。
- 2023 年 12 月 7 日:根据最新验证删除了驾驶位座椅外侧盖板相关步骤。
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
驾驶位座椅紧固件(4 个) |
|
|
更换 | 螺栓涂有螺纹胶 |
将驾驶位座椅滑轨电机固定到座垫框架的螺栓(2 个) |
|
|
更换 | 螺栓涂有螺纹胶 |
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。
拆卸
- 打开所有车门,降下所有车窗。
- 拆卸仪表板左侧端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)。
- 拆卸左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)。
- 将左前车门密封条底部松开一半。
- 拆卸左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)。
- 使用卡子撬具将左前座椅线束从门槛饰板夹(3 个)上松开。
- 从驾驶室左前地毯下方拉出左前座椅线束。
-
将左前座椅向前移动,然后拆下并弃用左前座椅后紧固件(2 个)。
提示: 推荐使用以下工具:
- 梅花 Plus T45 套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-
将左前座椅向后移动,然后拆下并弃用左前座椅前紧固件(2 个)。
提示: 推荐使用以下工具:
- 梅花 Plus T45 套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-
将左前座椅向后倾斜。
注无需将左侧座椅线束从车身控制器上断开。移动座椅时请小心。确保没有损坏地毯。
-

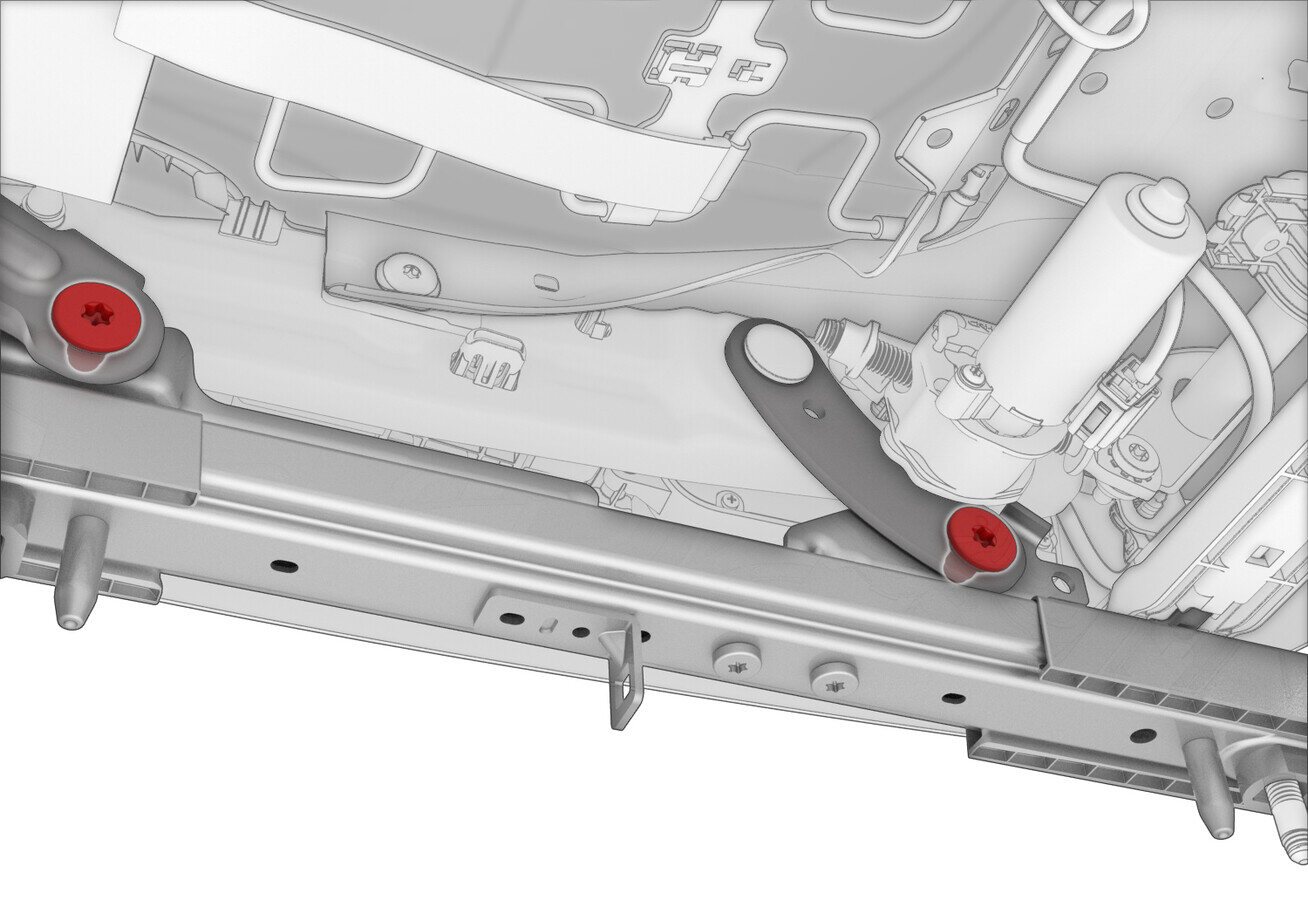

拆卸并弃置将驾驶位座椅滑轨电机固定到座垫框架的螺栓(2 个)。
提示: 推荐使用以下工具:
- T50 短梅花批头
- 棘轮/扭矩扳手
- 3 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手

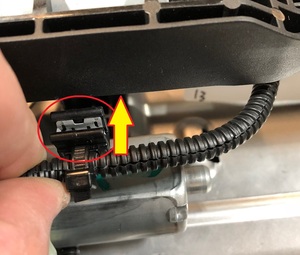

- 使用卡子撬具将线束夹从座椅滑轨电机上拆下。

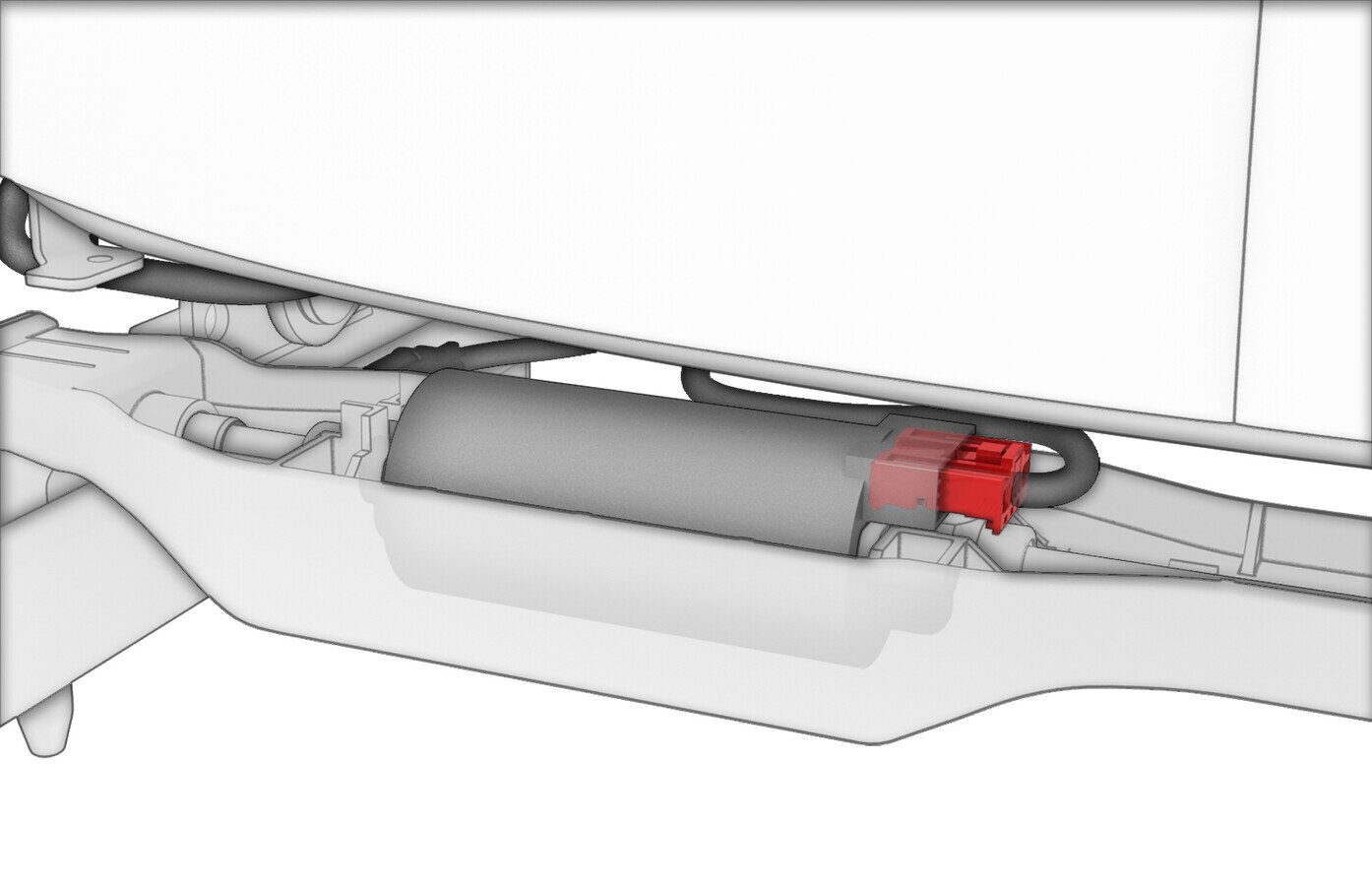

- 断开电气线束与驾驶位座椅滑轨电机连接器的连接。
-

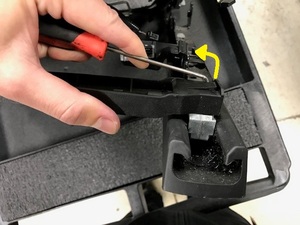

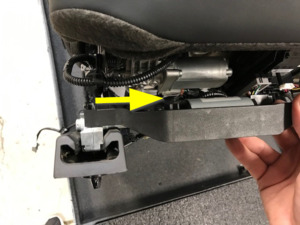

将外侧滑轨从滑轨电机桥架上松开。
注撬开滑轨电机桥架锁片,将外侧滑轨滑离以松开。
-

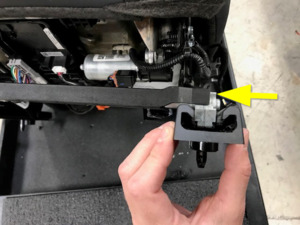

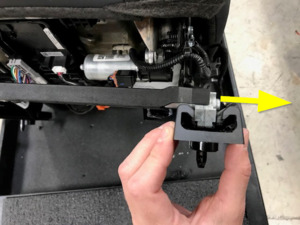

将滑轨电机桥架从内侧滑轨上松开。

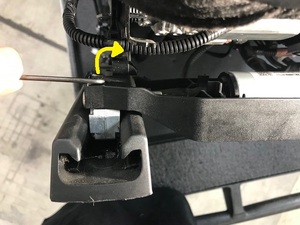

注撬开滑轨电机桥架锁片,将滑轨电机桥架滑离内侧滑轨。
安装
-
将滑轨电机桥架装入内侧座椅滑轨。

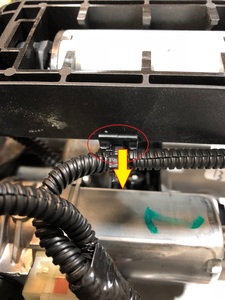

注滑轨电机电缆是方形键控型,必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨,直至其完全就位。
-
将外侧座椅滑轨安装到滑轨电机桥架。
注滑轨电机电缆是方形键控型,必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨,直至其完全就位。
-
安装新的螺栓(2 个),将驾驶位座椅滑轨电机固定到座垫框架。提示: 推荐使用以下工具:
- T50 短梅花批头
- 棘轮/扭矩扳手
- 3 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 将电气线束与驾驶位座椅滑轨电机连接器相连。
- 将线束夹安装到座椅滑轨电机上。
-
重新放置好左前座椅。
注移动座椅时请小心。确保没有损坏地毯。
- 将左前座椅线束固定到驾驶室左前地毯下方。
- 将左前座椅线束安装到门槛饰板夹(3 个)。
-
将左前座椅向后移动,然后安装左前座椅前紧固件(2 个)。提示: 推荐使用以下工具:
- 梅花 Plus T45 套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-
将左前座椅向前移动,然后安装左前座椅后紧固件(2 个)。提示: 推荐使用以下工具:
- 梅花 Plus T45 套筒
- 棘轮/扭矩扳手
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
- 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)。
- 安装左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)。
- 安装仪表板左侧端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)。
- 在触摸屏上,点击 ,然后等待例行程序完成。
- 将左前座椅移回原位。
- 升起所有车窗,关闭所有车门。
