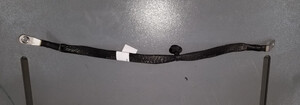

接地带 - 后驱动单元(拆卸和更换)

校正代码 40012202 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

    拆卸

    1. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
    2. 拆卸左后轮毂。请参阅轮毂总成(拆卸和安装)
    3. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
    4. 拆卸将后驱动单元接地带固定到车架纵梁的螺母,然后将接地带环形端子从车架纵梁上拆下。

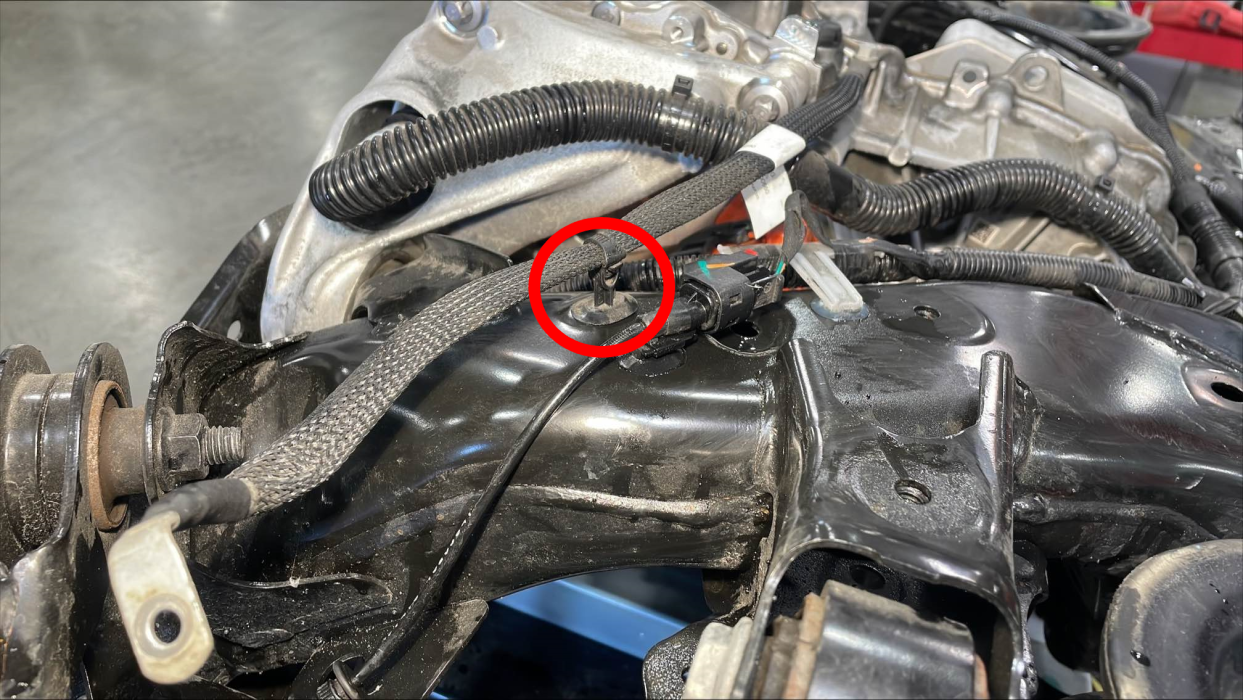

    5. 松开将后驱动单元接地带固定到后副车架的卡子。

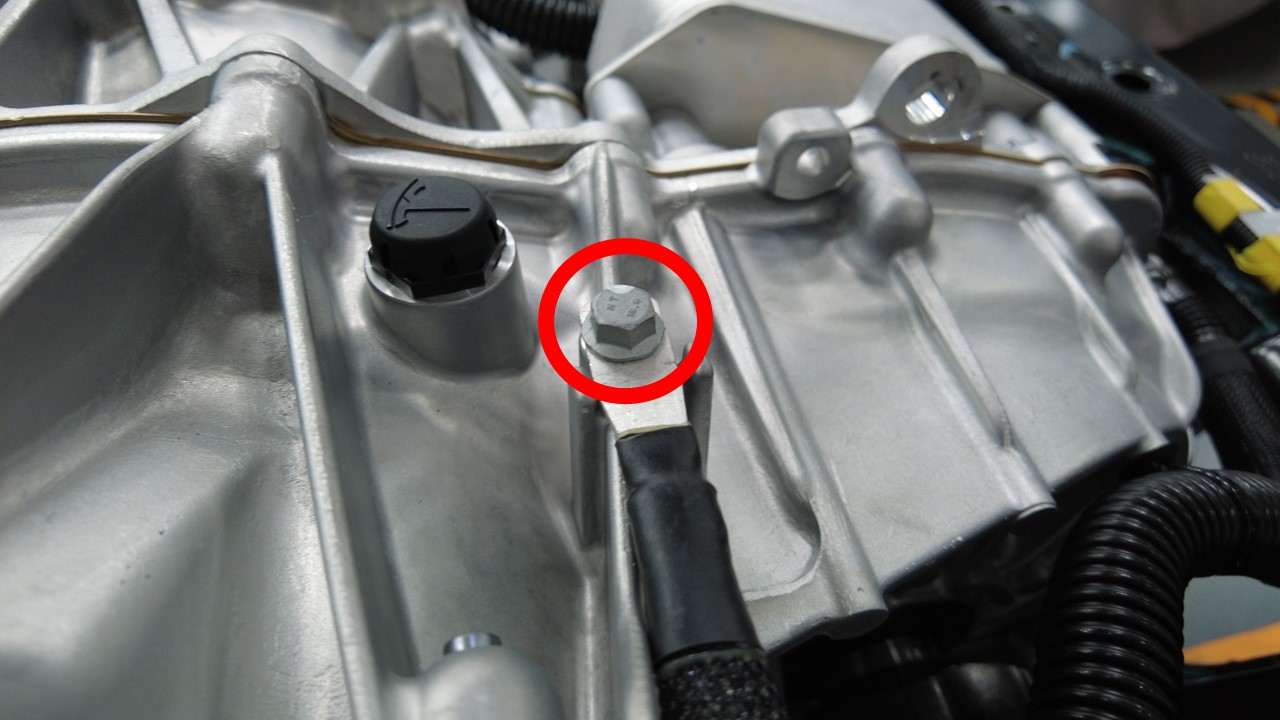

    6. 拆卸将后驱动单元接地带固定到后驱动单元的螺栓,然后从车辆上拆下接地带。

    安装

    1. 使用异丙醇 (IPA) 湿巾清洁拆卸接地带环形端子后露出的后驱动单元和后副车架的表面。
      Informational PurposesAn informational icon, calling your attention
      等待异丙醇 (IPA) 风干至少 1 分钟。
    2. 将后驱动单元接地带环形端子安装到车架纵梁上,然后手动拧紧将后驱动单元接地带固定到车架纵梁的螺母。
      Informational PurposesAn informational icon, calling your attention
      如果拆卸期间车上有垫圈,则重新安装此垫圈。
      Informational PurposesAn informational icon, calling your attention
      确保接地带的角度可以在接地带与防抱死制动系统轮毂转速传感器线束之间留出足够间隙。
    3. 紧固将后驱动单元接地带固定到后副车架的卡子。
    4. 将后驱动单元接地带环形端子安装到后驱动单元上,然后手动拧紧将接地带固定到驱动单元的螺栓。
    5. 将环形端子固定到位,然后紧固后驱动单元上的螺栓。
      10 Nm (7.4 lbs-ft)
    6. 将环形端子固定到位,然后紧固车架纵梁上的螺母。
      10 Nm (7.4 lbs-ft)
      Informational PurposesAn informational icon, calling your attention
      确保套环平放在车架纵梁上,并且接地带的方向不会对自身造成任何压力。
    7. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
    8. 安装左后轮毂。请参阅轮毂总成(拆卸和安装)
    9. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
