支架总成 - 充电接口（拆卸和更换）

校正代码 44012102 0.78 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1076921-00-B 绝缘电阻万用表，Fluke 1507（北美）
  • 1076921-00-A 绝缘电阻万用表，Fluke 1587（欧洲、中东和非洲）
  • 1076921-01-B 绝缘电阻万用表，Fluke 1508（亚太地区）
  • 1130480-00-A 纤细型测试探针，Fluke TP38
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

警告

Remove all jewelry (watches, bracelets, rings, necklaces, earrings, ID tags, piercings, etc.) from your person, and all objects (keys, coins, pens, pencils, tools, fasteners, etc.) from your pockets before performing any procedure that exposes you to high voltage.

警告

执行此程序时需要穿戴适当的个人防护装备 (PPE)：

  • 高压绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前，需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测，则需弃置这副手套。

警告

确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内，但首次使用后，即使手套仍处于上述 12 个月有效期内，也只能使用 6 个月。

  • 2023 年 10 月 27 日：将充电接口至车身螺栓扭矩更新至 9 Nm。
  • 2023 年 7 月 6 日：在拆卸部分的第 10 步添加了视频。

拆卸

  1. 执行充电接口电压检查程序。请参阅充电接口电压检查。
  2. 拆卸左后门槛板饰板。请参阅饰板 - 门槛板 - 后 - 左侧（拆卸和更换）。

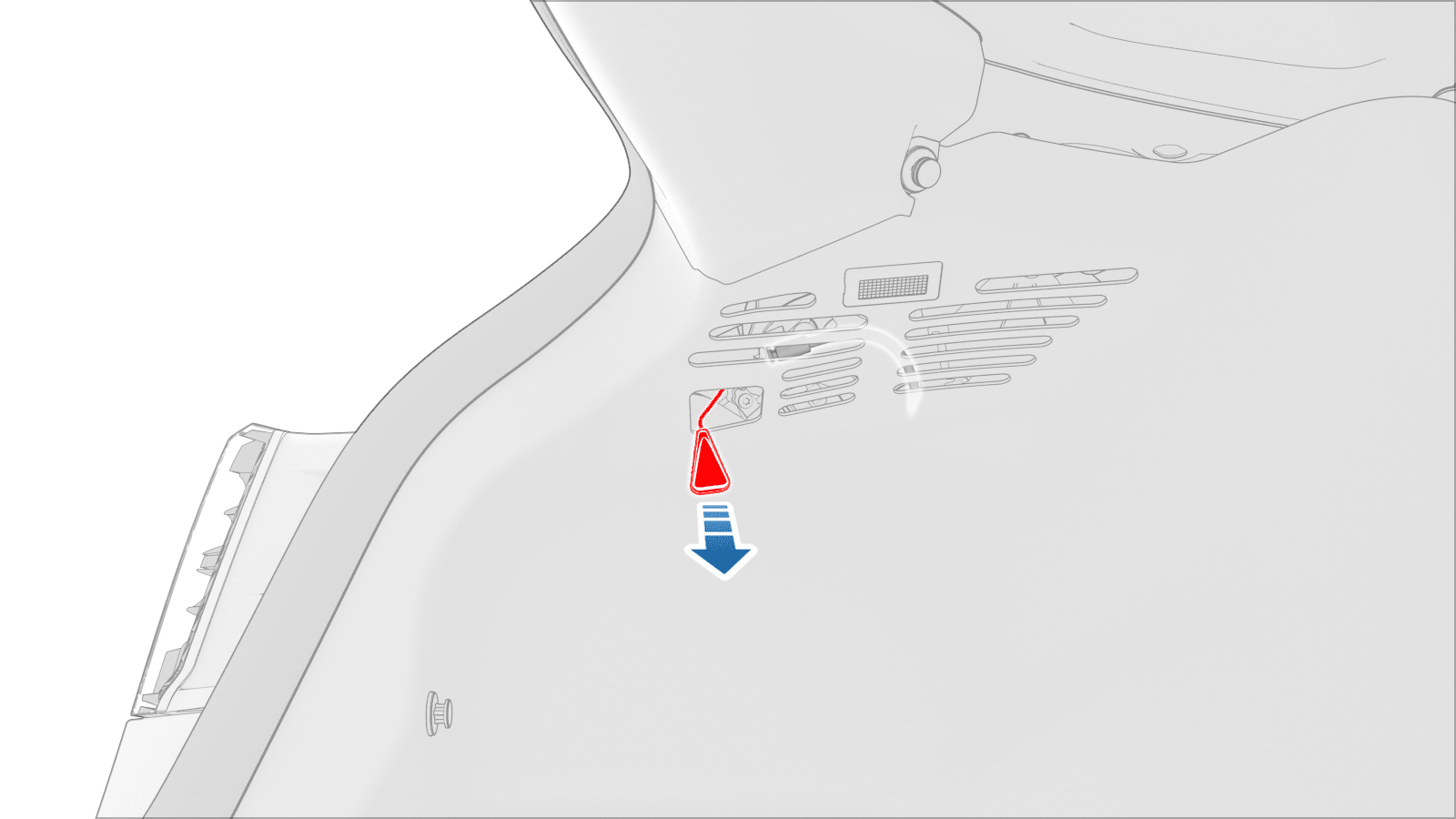

  3. 拆卸后备箱左侧饰板。请参阅饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。

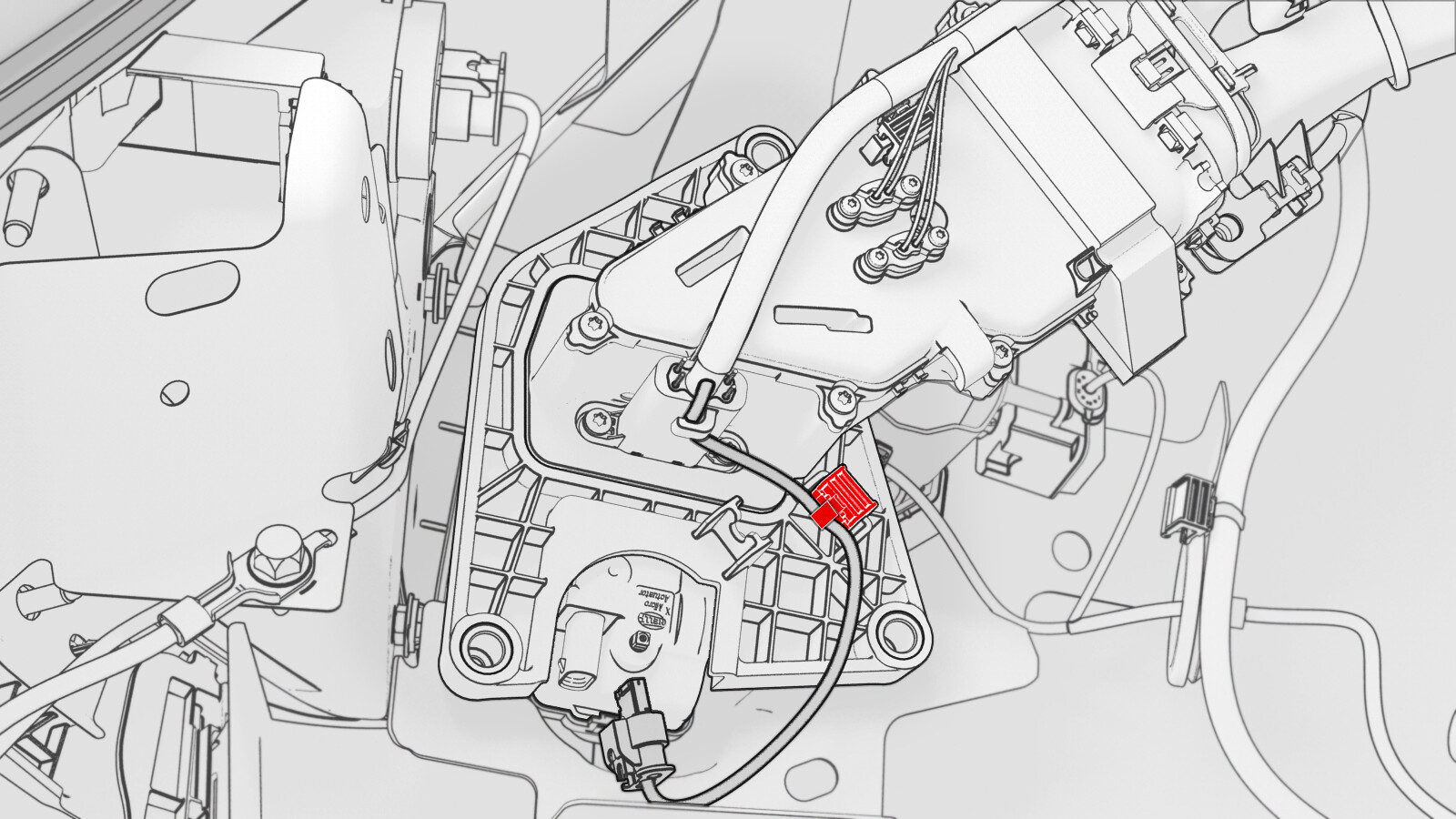

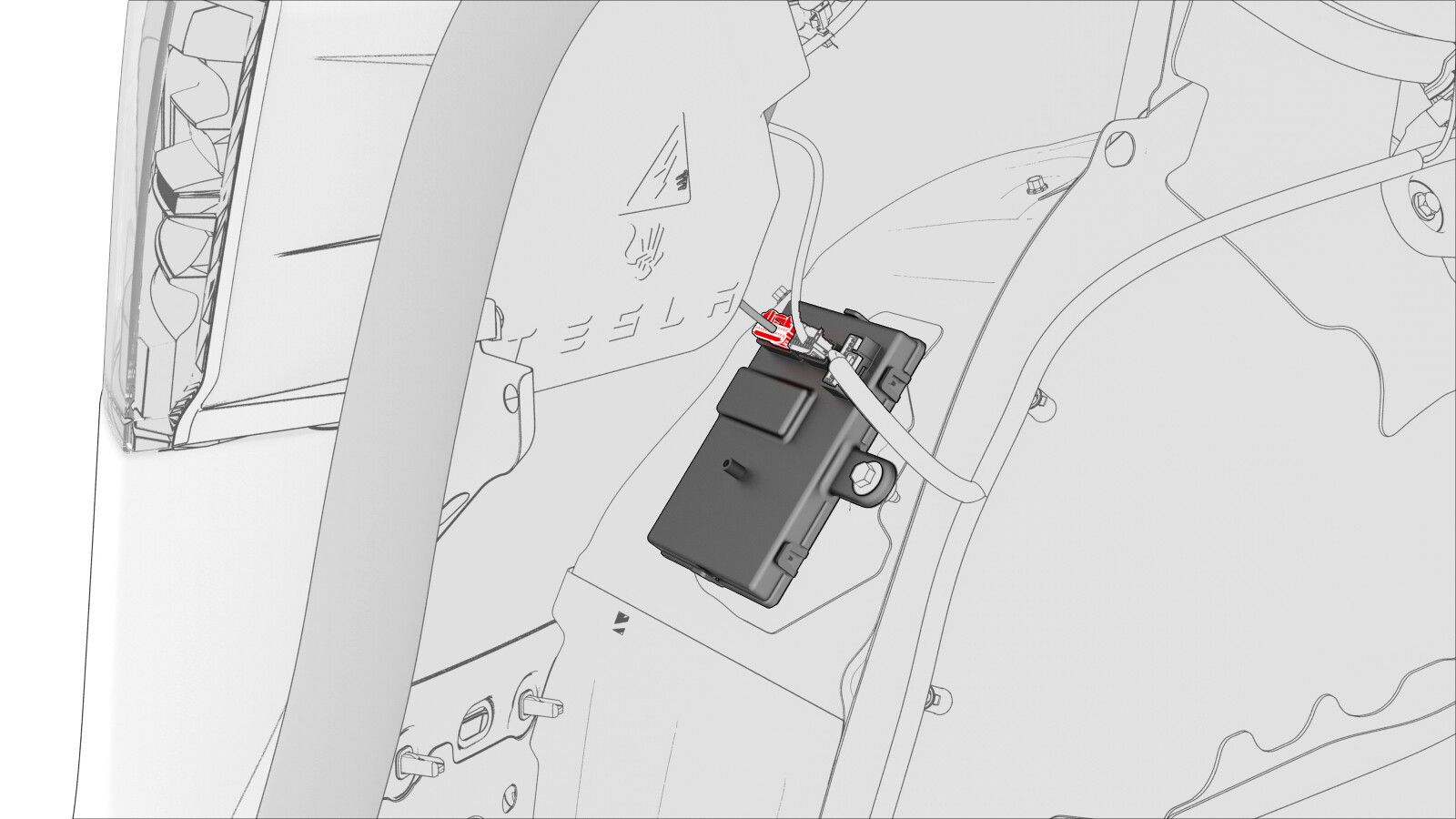

  4. 从充电接口电子控制单元 (ECU) 上断开低压充电接口连接器。
  5. 松开将低压电气线束固定到充电接口封闭板的卡子。
  6. 松开充电接口封闭板周围的锁片，然后从车上拆下封闭板。
  7. 拆卸将充电接口电气接地固定到车身的螺栓。

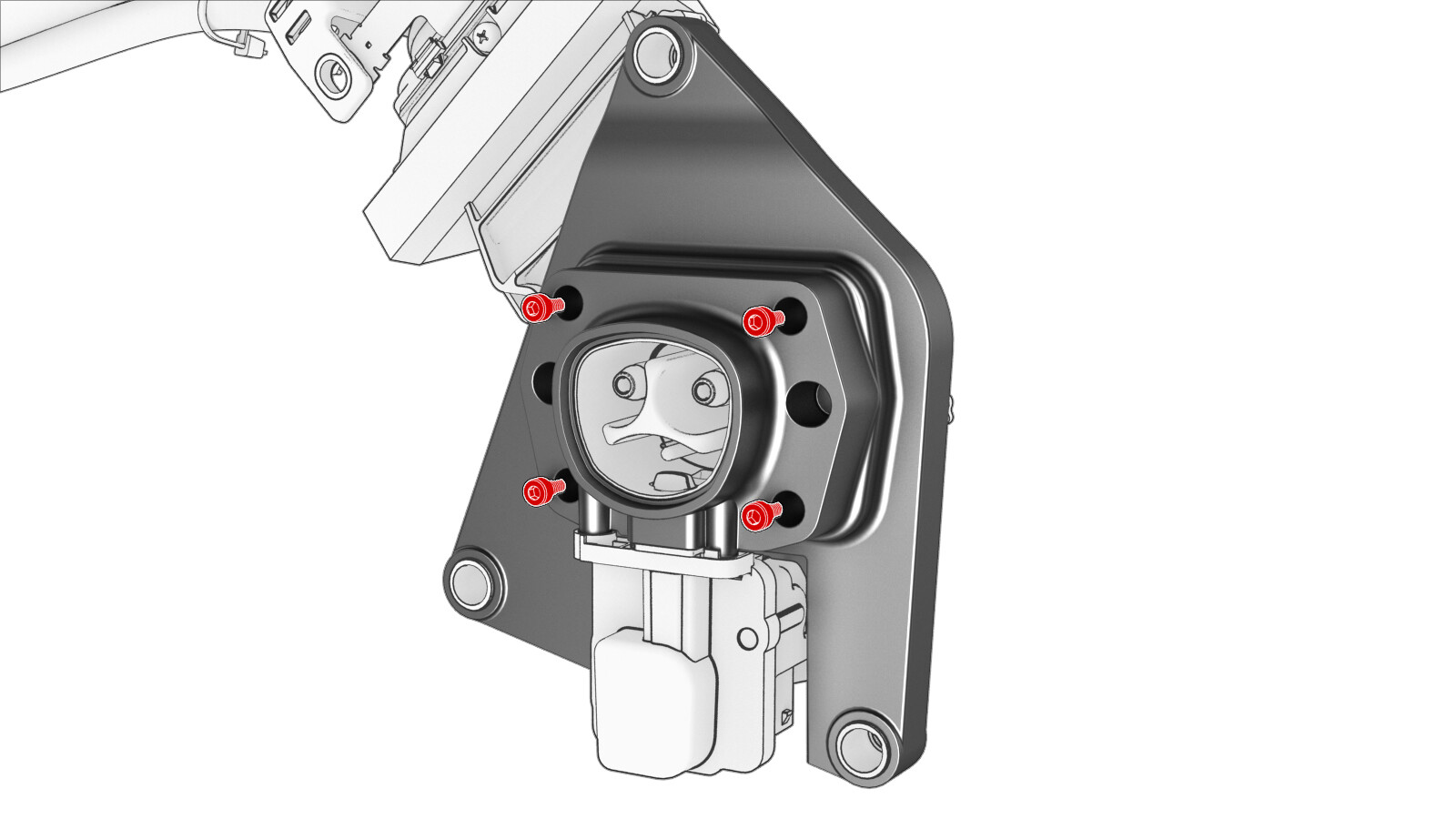

  8. 拆卸将充电接口总成固定到车身的螺栓。
  9. 松开将充电接口电气线束固定到车身的卡子。
    注
    将充电端口拉离车身，以便操作。
  10. 拆卸闩锁传动装置上的释放臂。
    注
    从闩锁传动装置上拆下释放臂之前，注意释放臂的方向。
  11. 从充电接口总成的锁片上松开闩锁线缆。

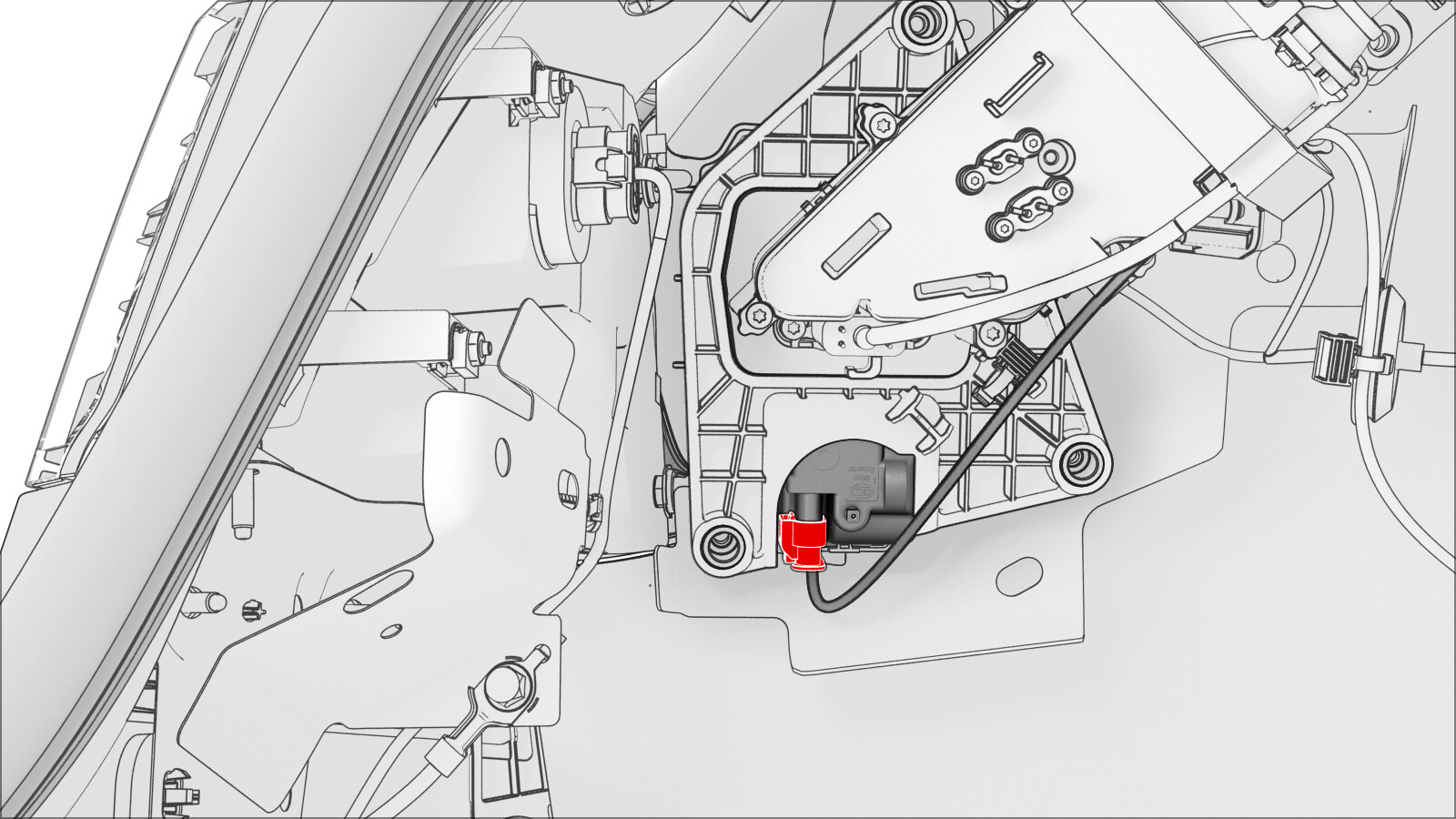

  12. 断开闩锁传动装置上的电气连接器。
  13. 松开将传动装置线束固定到充电接口总成的卡子，然后小心地从线束上剪掉卡子。
    注
    在剪掉前，记下卡子的位置。

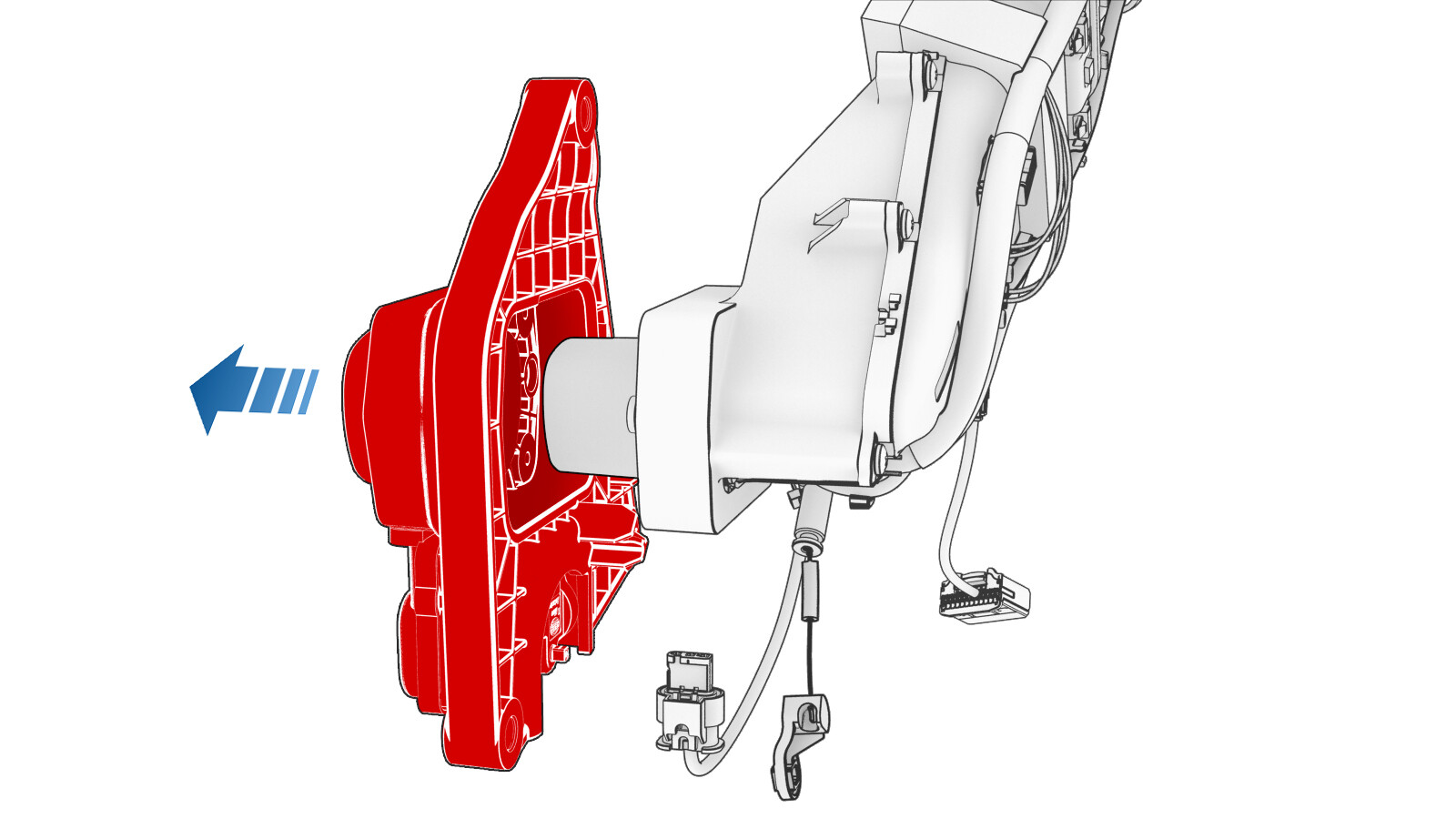

  14. 取下将支架总成固定到充电接口总成的螺栓，然后拆下支架总成。
    注
    支架和闩锁传动装置一起拆下。

安装

  1. 将新支架总成定位到充电接口总成上，然后安装将支架总成固定到充电接口总成的螺栓。
    2.3 Nm (1.7 lbs-ft)
  2. 将电气连接器连接到闩锁传动装置。
  3. 如图所示，将传动装置线束定位到支架总成上，然后按照与旧卡子相同的位置紧固缠绕线束的电缆扎带。
  4. 将闩锁线缆安装到支架总成锁片上。
  5. 按拆卸时的位置将释放臂安装到闩锁传动装置上。
    注
    安装后，手动转动释放臂，检查闩锁传动装置是否移动。
    警告
    确保闩锁传动装置方向正确，如下图所示。安装不正确可能会导致无法正确闩上。
  6. 将充电接口总成放置到车身上。
  7. 安装将充电接口电气线束固定到车身的卡子。
  8. 安装将充电接口总成固定到车身的螺栓。
    9 Nm (6.6 lbs-ft)
    警告
    确保线束已布线，并正确安装带扎带的胶垫。
  9. 安装将充电接口电气接地固定到车身的螺栓。
    6 Nm (4.4 lbs-ft)
  10. 对齐充电接口封闭板周围的锁片，然后将封闭板安装到车辆上。
  11. 安装将低压电气线束固定到充电接口封闭板的卡子。
  12. 将低压充电接口连接器连接到充电接口电子控制单元 (ECU)。
  13. 安装后备箱左侧饰板。请参阅饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。
  14. 安装左后门槛饰板。请参阅饰板 - 门槛板 - 后 - 左侧（拆卸和更换）。
  15. 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  16. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  17. 打开充电接口盖板，然后将未接电源的移动连接器插入充电接口。
    警告
    此时不要将任何已接电源的充电电缆插入充电接口。
  18. 拉动充电电缆手动释放装置，同时将移动连接器拉出充电接口，以验证闩锁功能。
    图 1. 充电电缆手动释放
  19. 验证车辆充电正常。
  20. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
