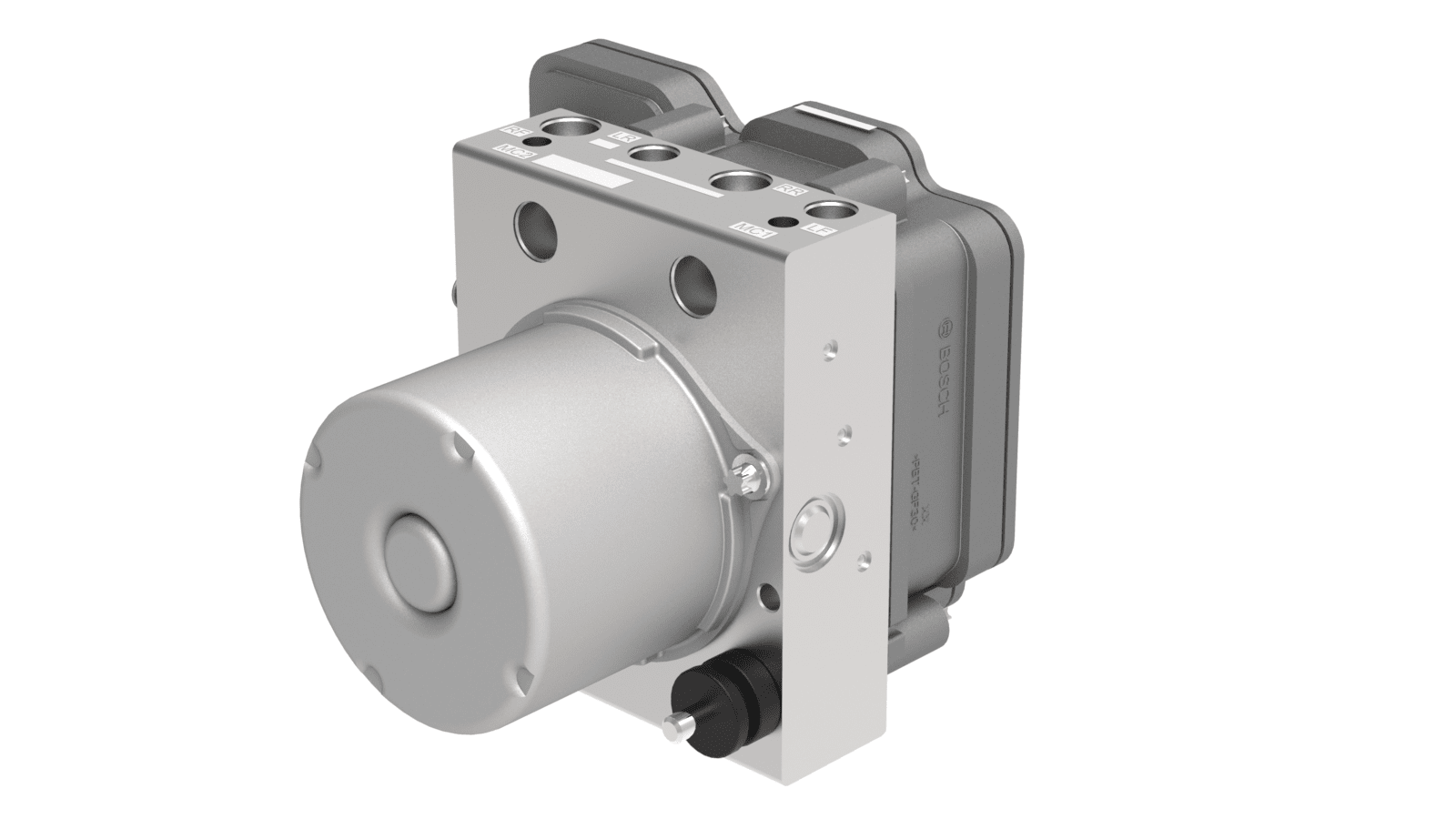

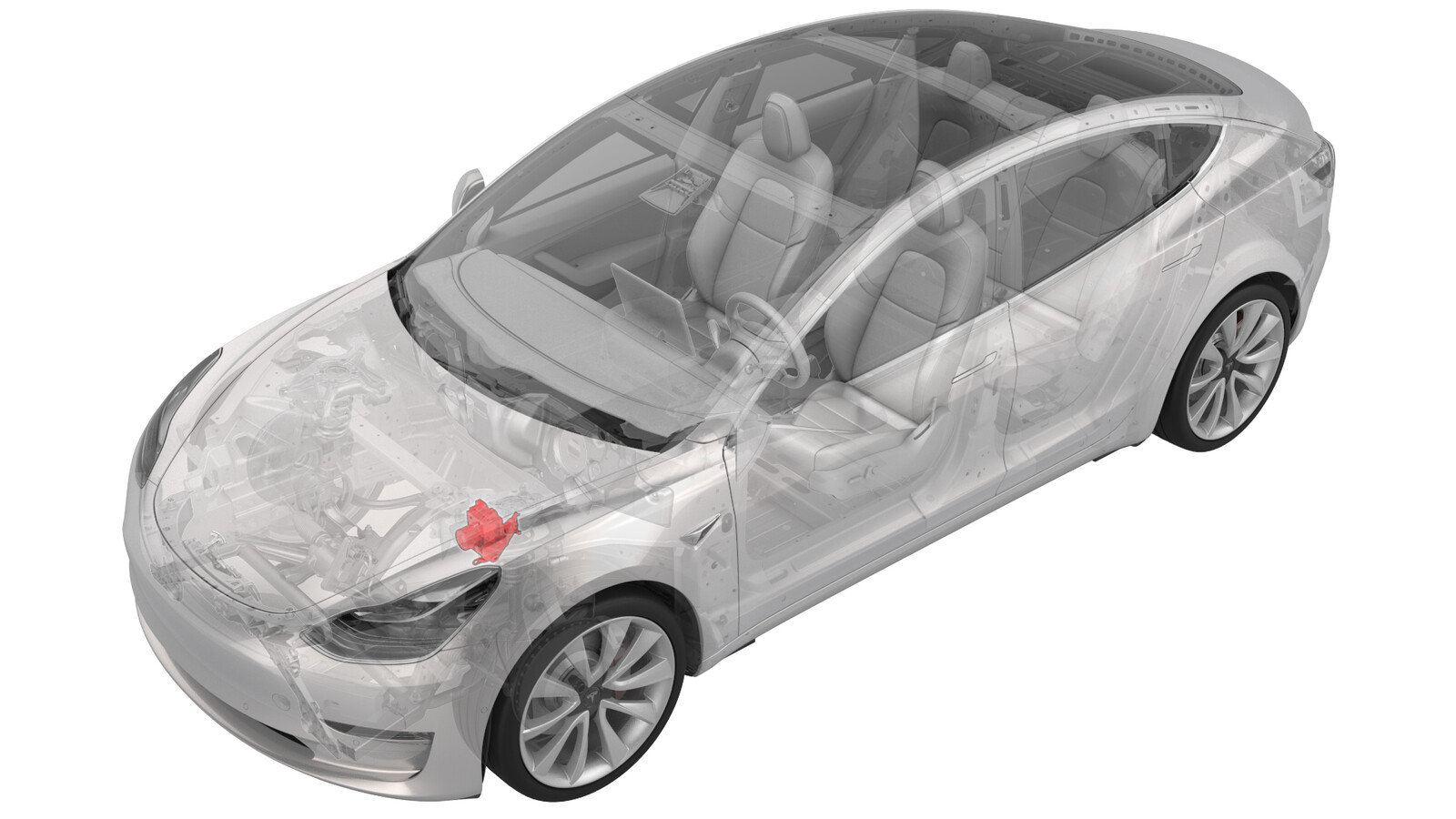

防抱死制动系统调制器（不带加热泵款）（拆卸和更换）

校正代码 33100102 2.52 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-04-29: 更正了将减震塔支架固定到车辆的螺栓的扭矩值。
  • 2023 年 12 月 5 日：更新了制动器硬度例行程序。
  • 2023 年 6 月 15 日：在安装部分的第 8 步添加了一个视频，说明如何安装主缸制动管路。

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆下第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  4. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  5. 拆下所有轮毂。请参阅 轮毂（拆卸和安装）。
  6. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  7. 降低车辆。
  8. 拆卸驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  9. 拆下前备箱盖闩锁盖板。请参阅 盖板 - 前备箱盖闩锁（拆卸和更换）。
  10. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  11. 拆下 12V 辅助电池。请参阅 12V/低压电池（拆卸和更换）。
  12. 拆卸 12V 电池支架。请参阅 支架 - 12V 电池 (RWD)（拆卸和更换）。

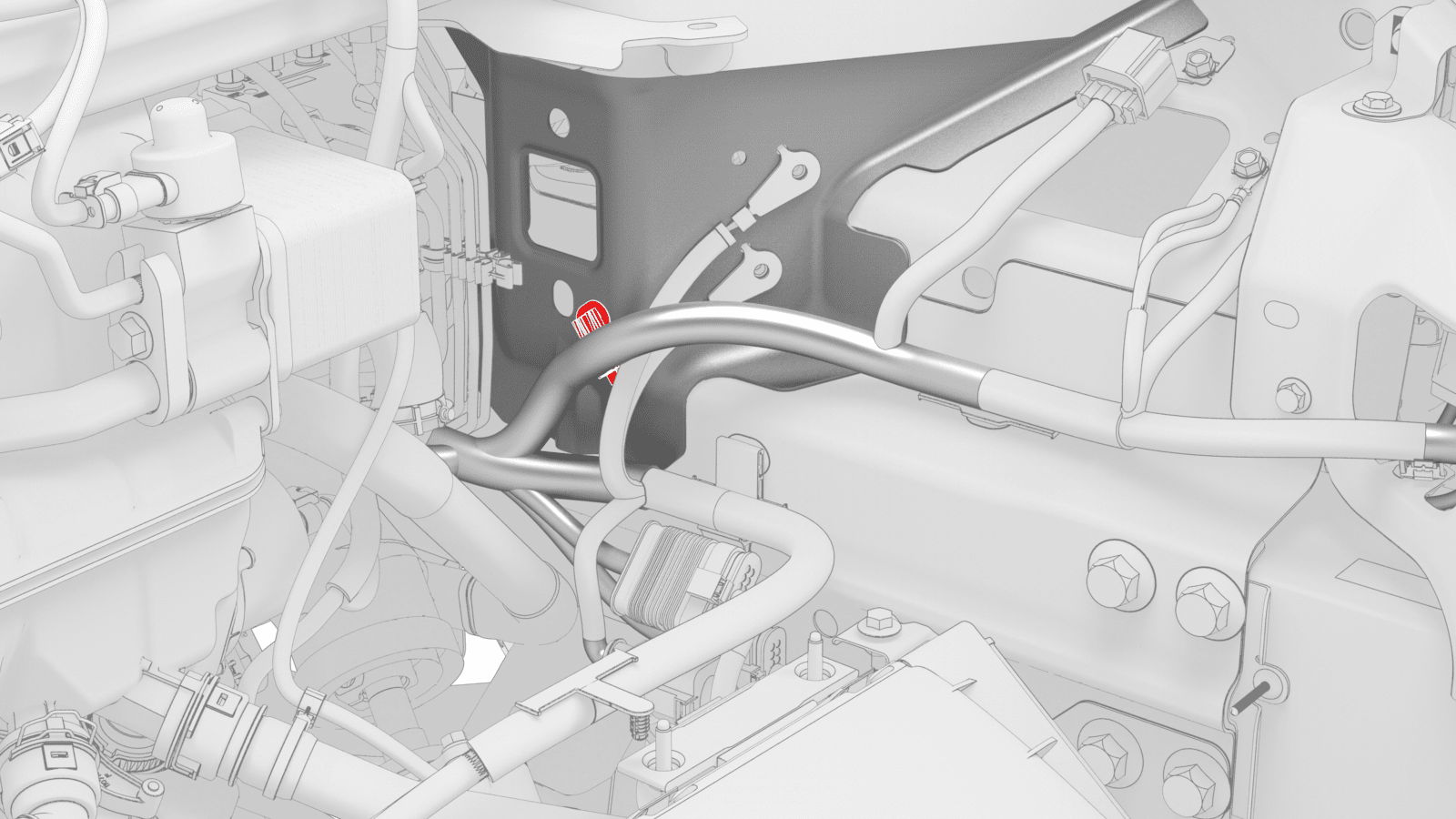

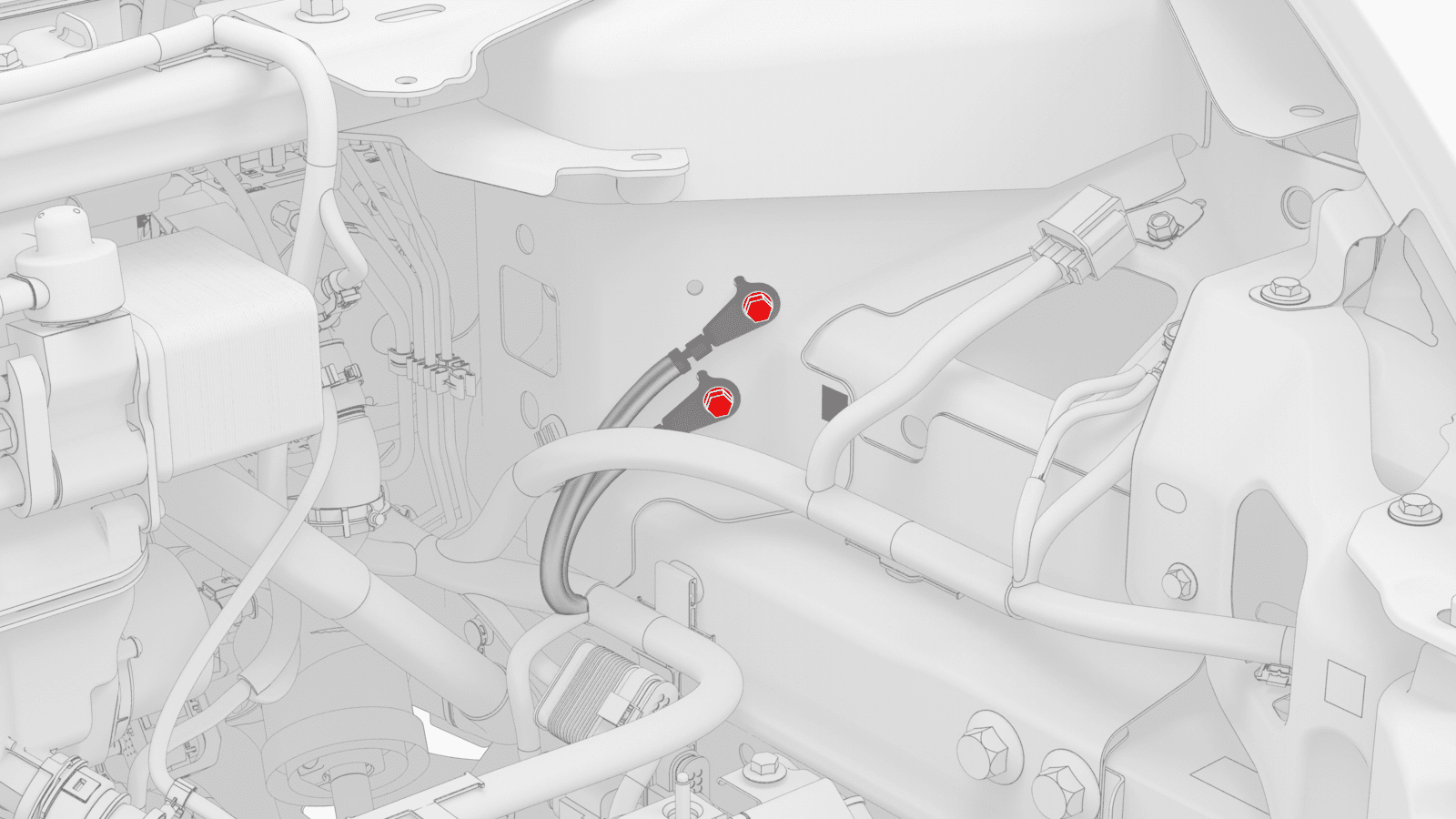

  13. 拆卸将 G098 和 G099 固定到车身的螺栓。
  14. 松开将前部主线束固定到车身的白色夹子。
  15. 松开将前部主线束固定到车身的黑色夹子。

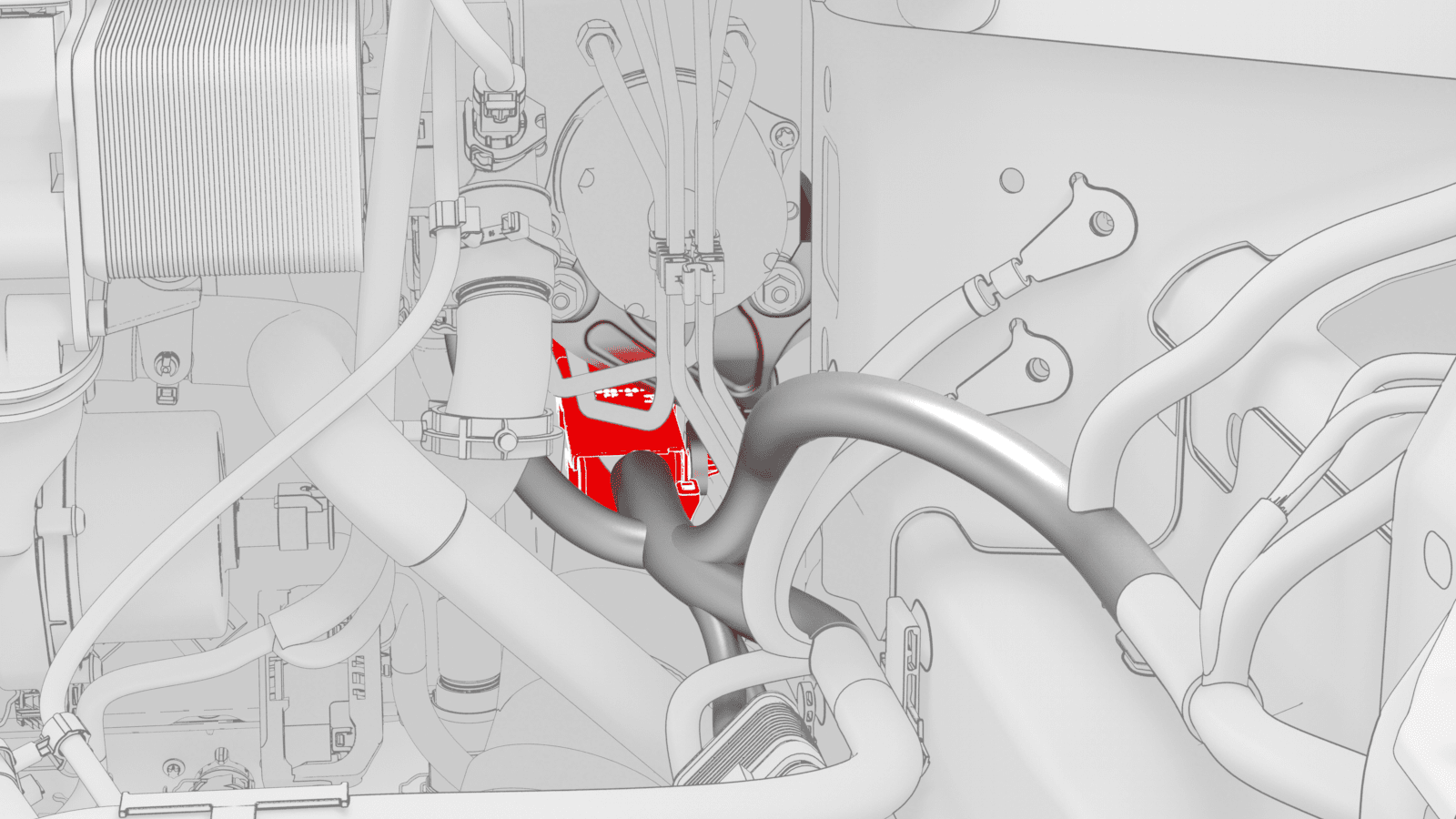

  16. 断开防抱死制动系统调制器上的电气连接器。
  17. 松开在左侧车架纵梁附近固定前部主线束的夹子。
  18. 在防抱死制动系统调制器下方放置放油盘。

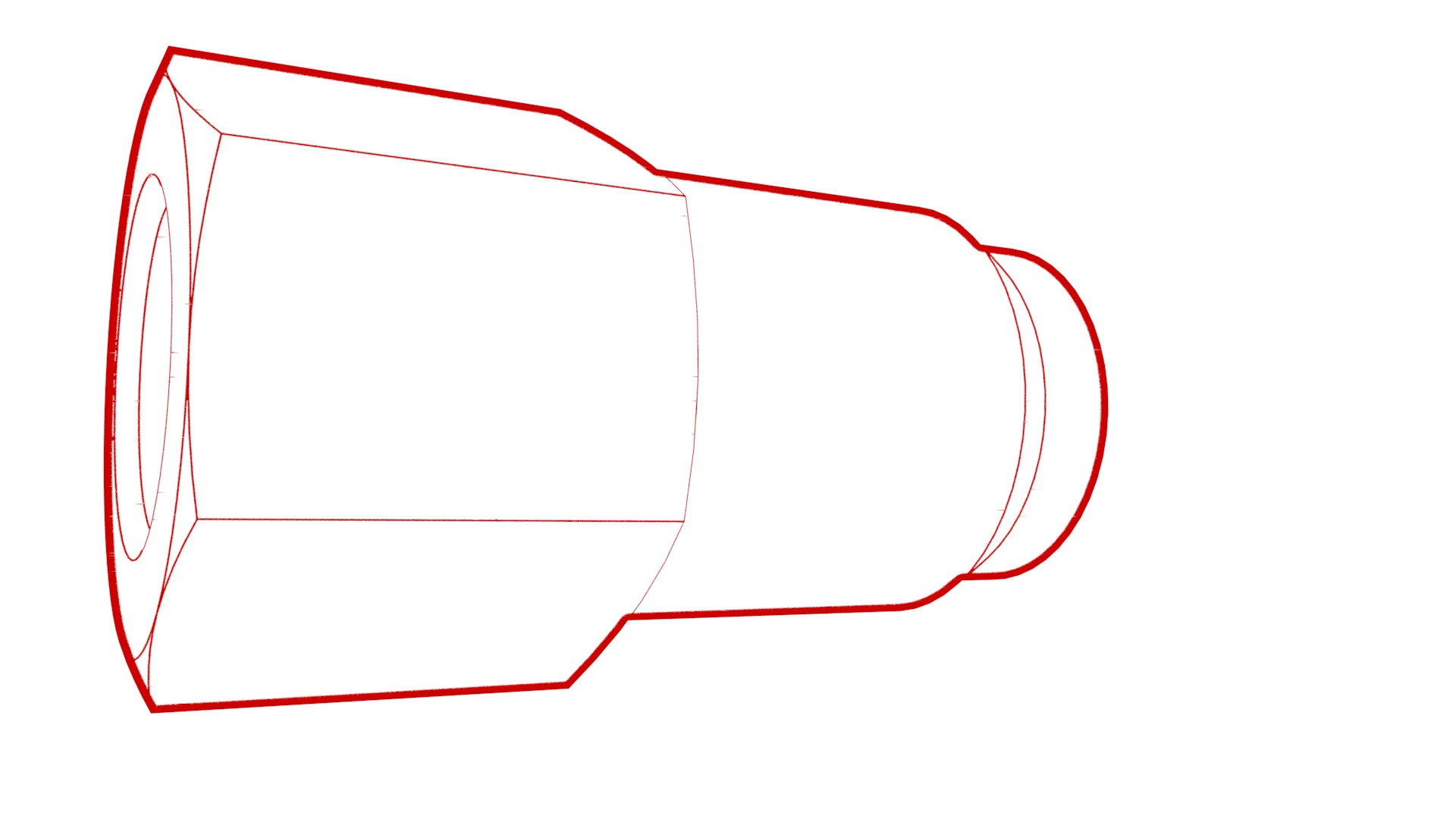

  19. 从防抱死制动系统调制器上拆下右侧前部制动管螺母。
  20. 从防抱死制动系统调制器上拆下左侧后向制动管螺母。
  21. 从防抱死制动系统调制器上拆下右后制动管路管螺母。
  22. 从调制器上拆下左侧前部制动管螺母。

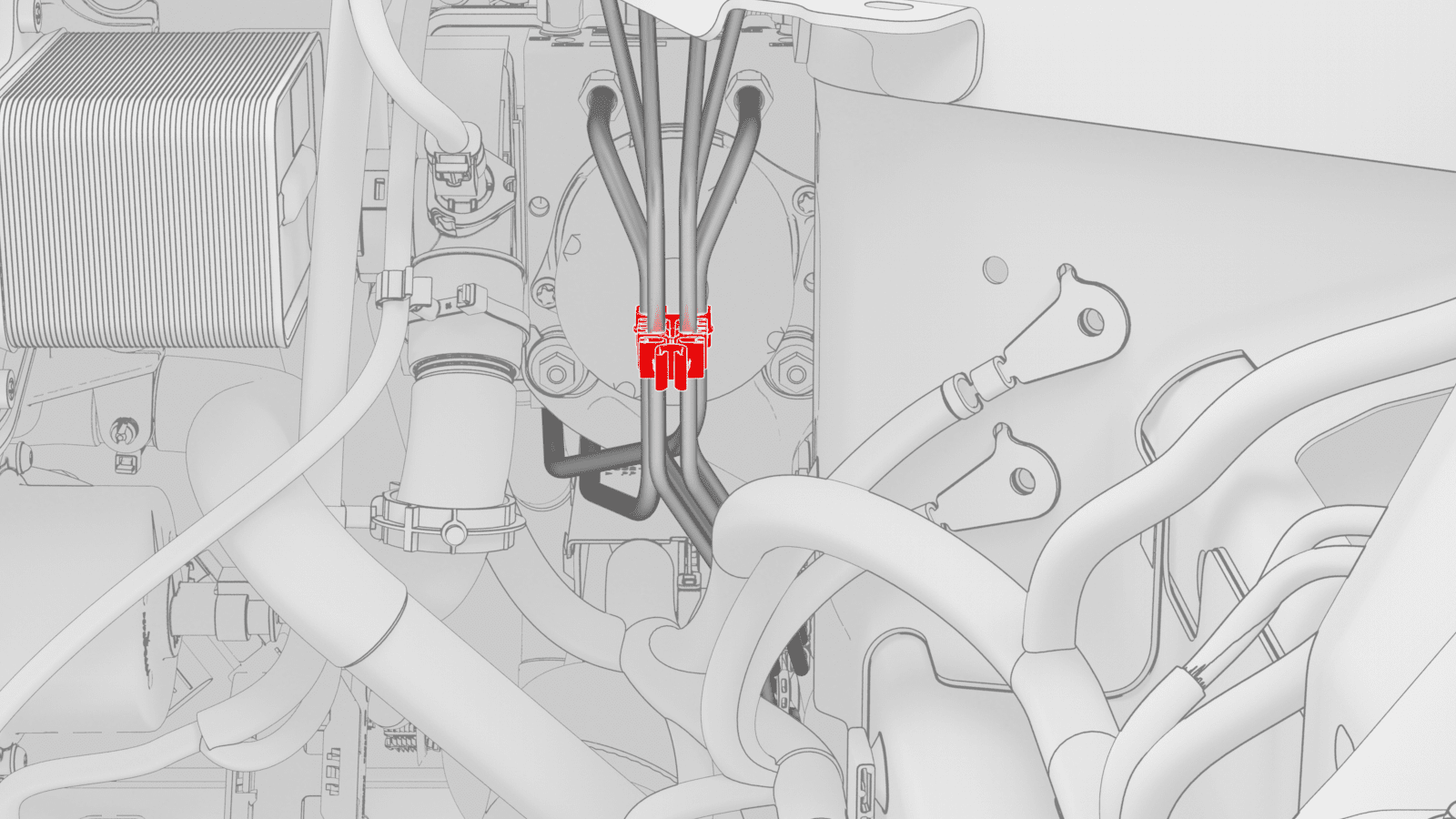

  23. 从防抱死制动系统调制器上拆下主缸支管螺母。
  24. 从防抱死制动系统调制器上拆下主缸主管螺母。

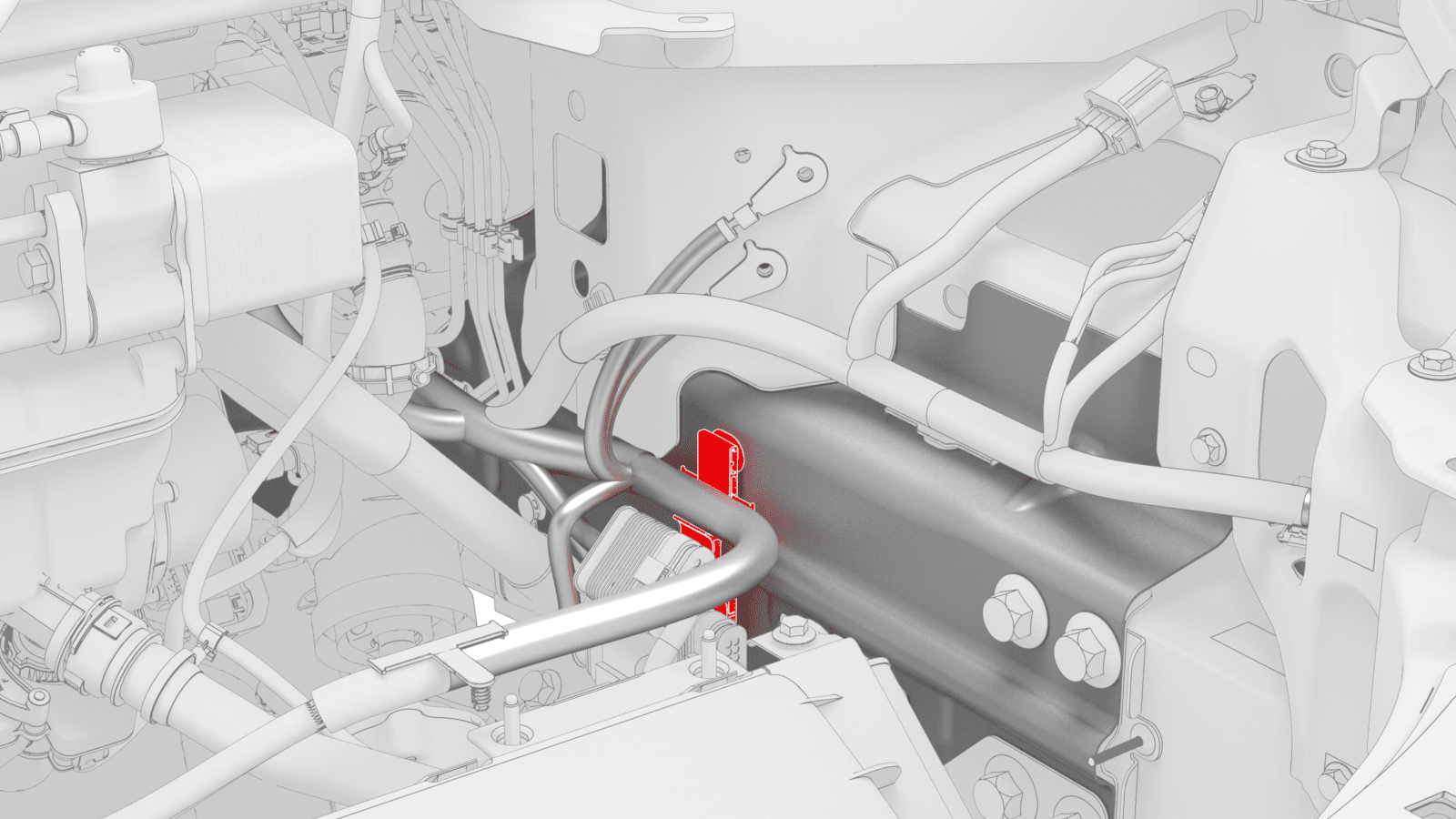

  25. 松开将主缸制动管固定到 4 管束的夹子。

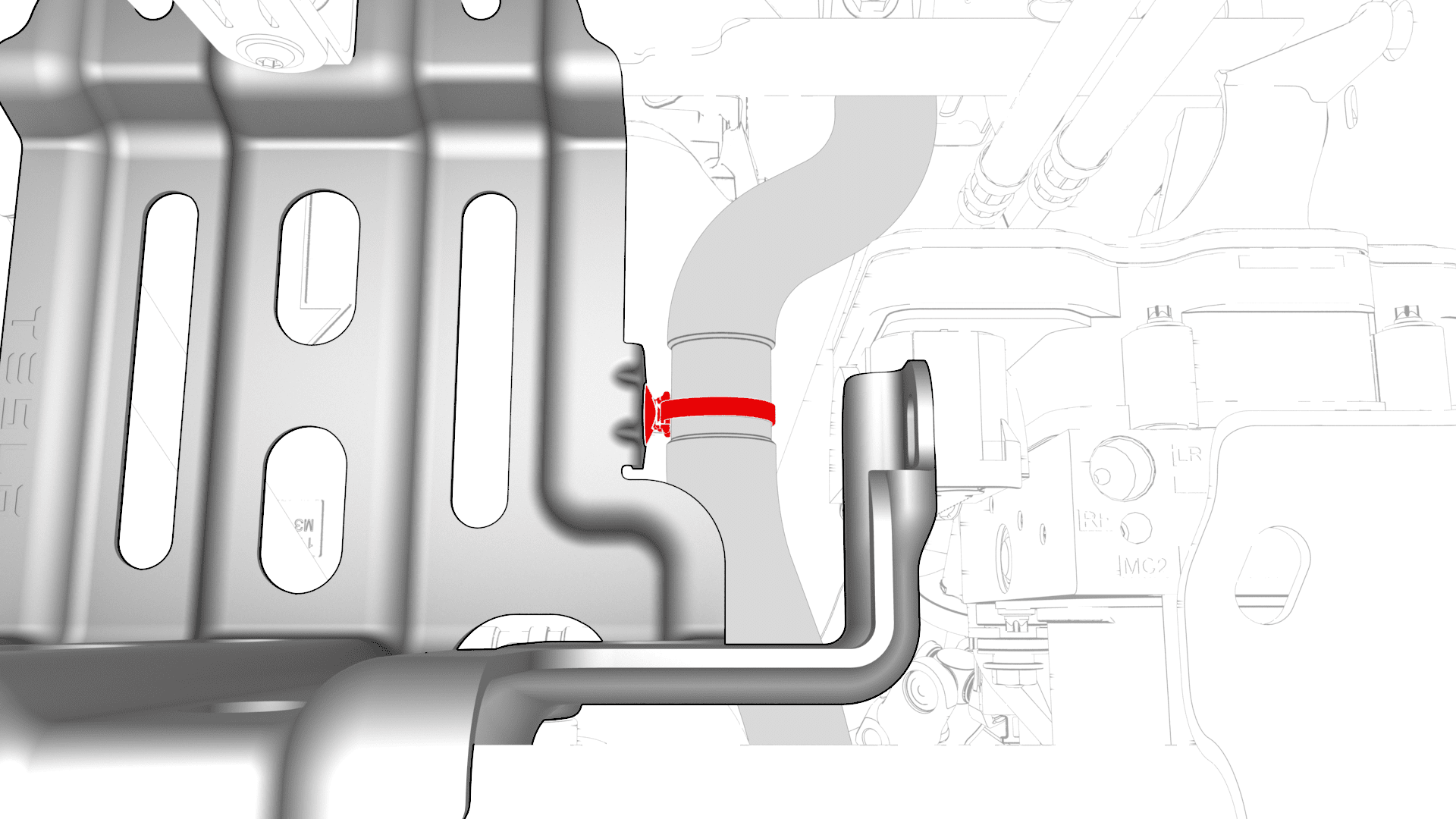

  26. 松开将冷却器至电池冷却液软管固定到支架的夹子，然后将软管移到一旁。

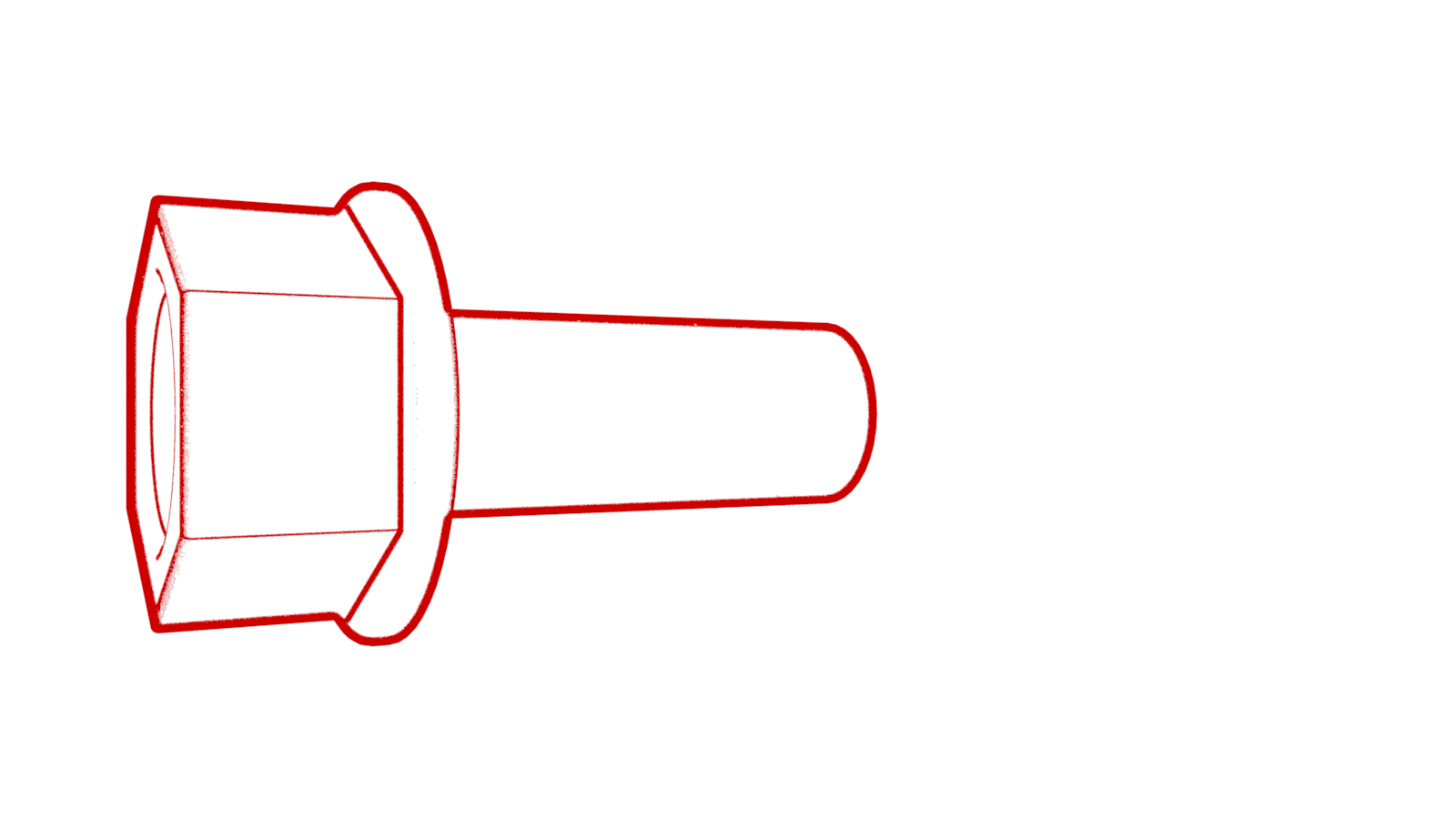

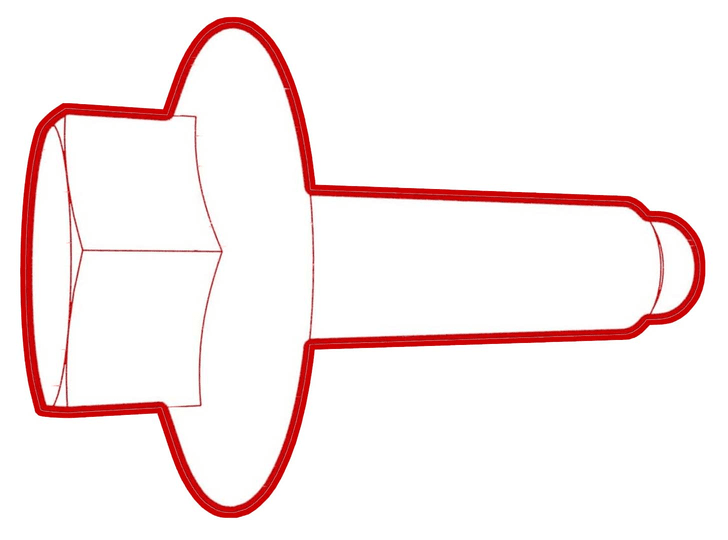

  27. 拆卸将防抱死制动系统调制器固定到车架纵梁的螺栓。
  28. 松开将防抱死制动系统调制器固定到车身的锁片 (x2)，将防抱死制动系统调制器朝 12V 电池区域滑动，然后从车上拆下防抱死制动系统调制器。

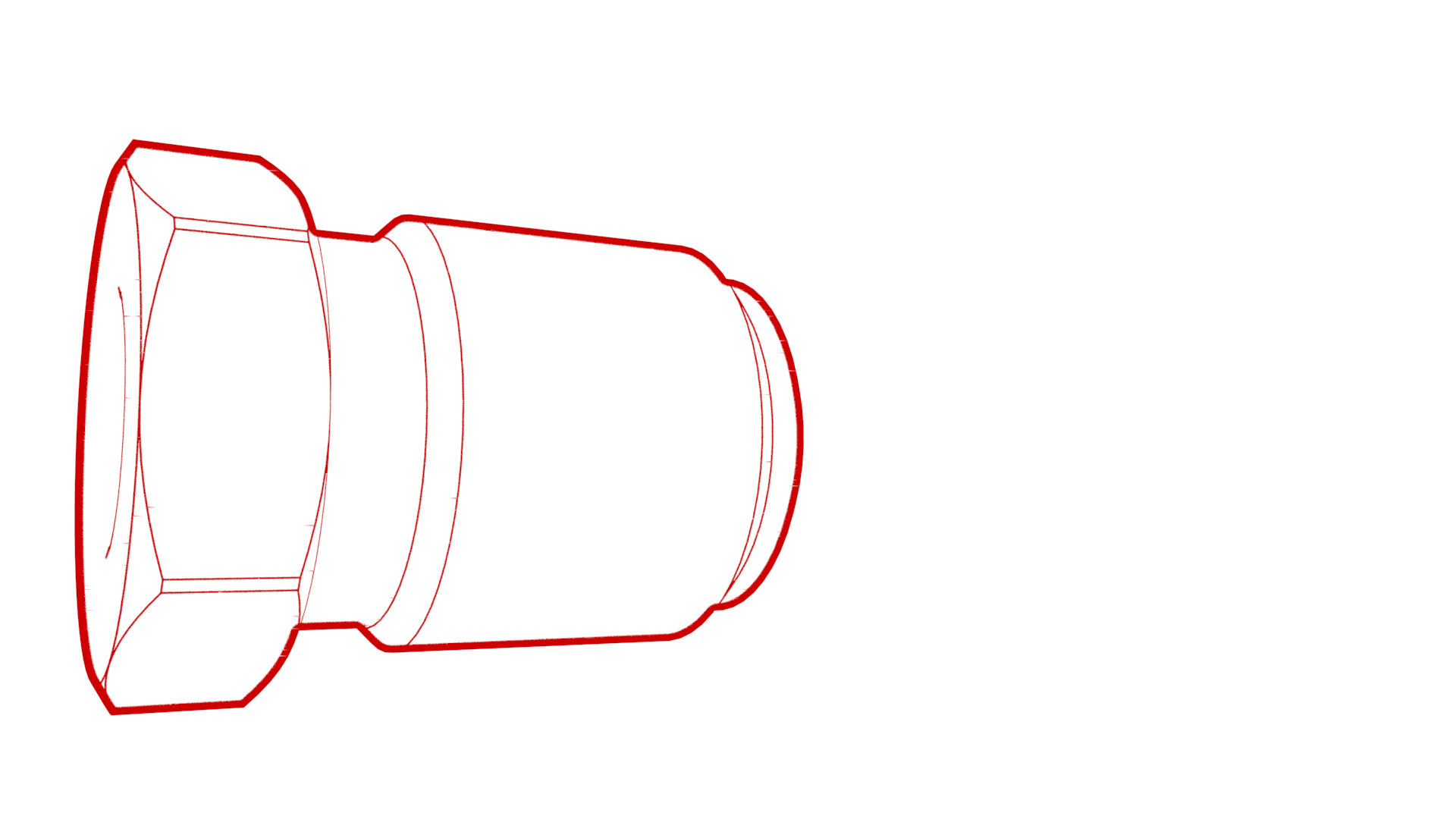

  29. 松开将防抱死制动系统调制器固定到支架的螺母，然后将防抱死制动系统调制器撬离支架。

安装

  1. 将防抱死制动系统调制器安装到支架上。
  2. 拧紧将防抱死制动系统调制器固定到支架的螺母 (x2)。
    8 Nm (5.9 lbs-ft)
  3. 拆卸覆盖新防抱死制动系统调制器节流孔的胶带
  4. 将防抱死制动系统调制器放入车辆，以便安装。将支架与车身对齐，然后固定锁片 (x2)。
  5. 将防抱死制动系统调制器移入车内的适当位置，以便安装。
  6. 安装将防抱死制动系统调制器固定到左侧车架纵梁的螺栓。
    10 Nm (7.4 lbs-ft)
  7. 紧固将主缸制动管固定到支架的夹子。
  8. 安装将主缸制动管固定到 4 管束的夹子。
  9. 将主缸主管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  10. 将主缸支管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  11. 将左侧前部制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  12. 将右侧后部制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  13. 将左后制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  14. 将右前制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  15. 从车辆底部拆下放油盘。
  16. 安装将前部主线束固定到左侧车架纵梁区域的夹子。
  17. 将电气连接器连接到防抱死制动系统调制器上。
  18. 安装将前部主线束固定到车身的黑色和白色夹子 (x2)。
  19. 安装将 G098 和 G099 固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
  20. 安装 12V 电池支架。请参阅 支架 - 12V 电池 (RWD)（拆卸和更换）。
  21. 安装 12V 辅助电池，但请勿在此时连接电池负极端子。请参阅 12V/低压电池（拆卸和更换）。
  22. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  23. 安装前备箱盖闩锁盖板。请参阅 盖板 - 前备箱盖闩锁（拆卸和更换）。
  24. 安装驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  25. 重新连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  26. 安装第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  27. 重新部署车辆固件。请参阅 软件重新安装 - Toolbox。
  28. 排放整个制动系统的压力。请参阅 制动液排放/冲洗。
  29. 使用Toolbox 3：
    1. 选择 Actions 选项卡，然后搜索 “刚度”
    2. 选择 ODIN 例行程序TEST_BRAKE_X_STIFFNESS-TEST-SERVICEvia Service Mode:Chassis ➜ Brakes ➜ Brake Stiffness Testvia Service Mode Plus:chassis ➜ ESP Replacement Panel ➜ Stiffness Testvia Toolbox:(link)，然后点击例行程序链接。
    3. 如果已更换制动片或制动盘，请选择 "Action_Type" 下的UNBURNISHED。否则请选择BURNISHED。
    4. 点击RUN，然后等待例行程序完成。
      注
      测试期间，请勿踩下制动踏板。
  30. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  31. 安装所有轮毂。请参阅 轮毂（拆卸和安装）。
  32. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  33. 将车辆从举升机上移走。
  34. 进行道路测试，确保制动踏板触感及制动性能符合要求。
