Trunk (Remove and Install)

校正代码 10107001 0.48 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

拆卸

  1. 拆下行李箱盖饰板。请参阅Trim - Lid - Trunk (Remove and Replace)。
  2. 断开 LH 和 RH 后雾灯/倒车灯电气连接器。
  3. 断开后置摄像头电气连接器。
  4. 断开行李箱外部释放开关电气连接器。

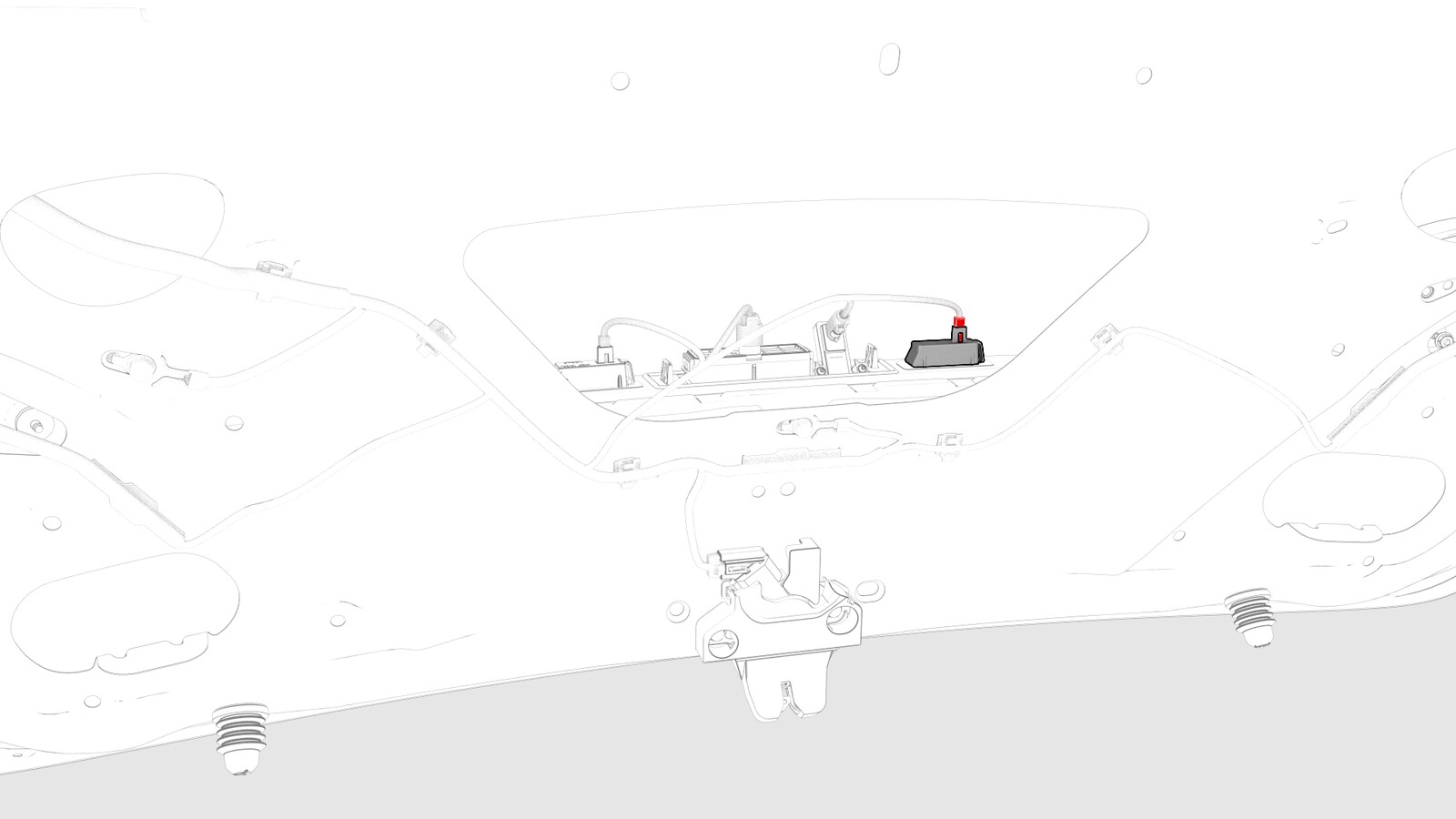

  5. 断开 LH 和 RH 车牌灯电气连接器。
    图 1. LH 如图所示，RH 类似
  6. 断开行李箱闩锁电气连接器。

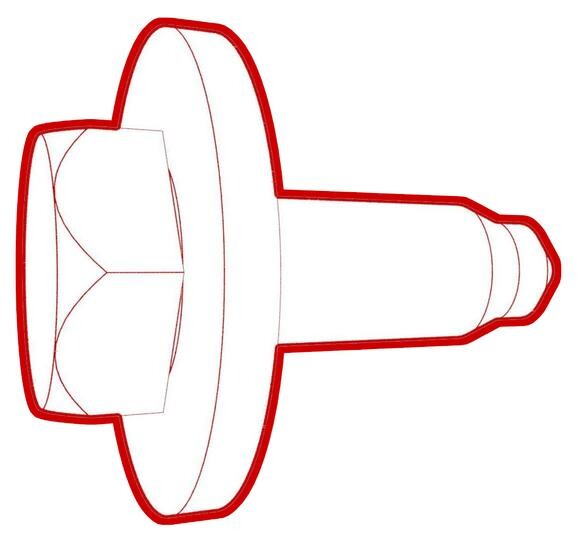

  7. 拆下并弃用将行李箱线束接地带固定到行李箱盖的螺栓 (x2)。
  8. 松开将行李箱线束固定到行李箱盖的夹子。
  9. 将行李箱线束推过行李箱隔板，并推出行李箱盖。
  10. 使用白板笔在行李箱盖上标记行李箱铰链的位置。

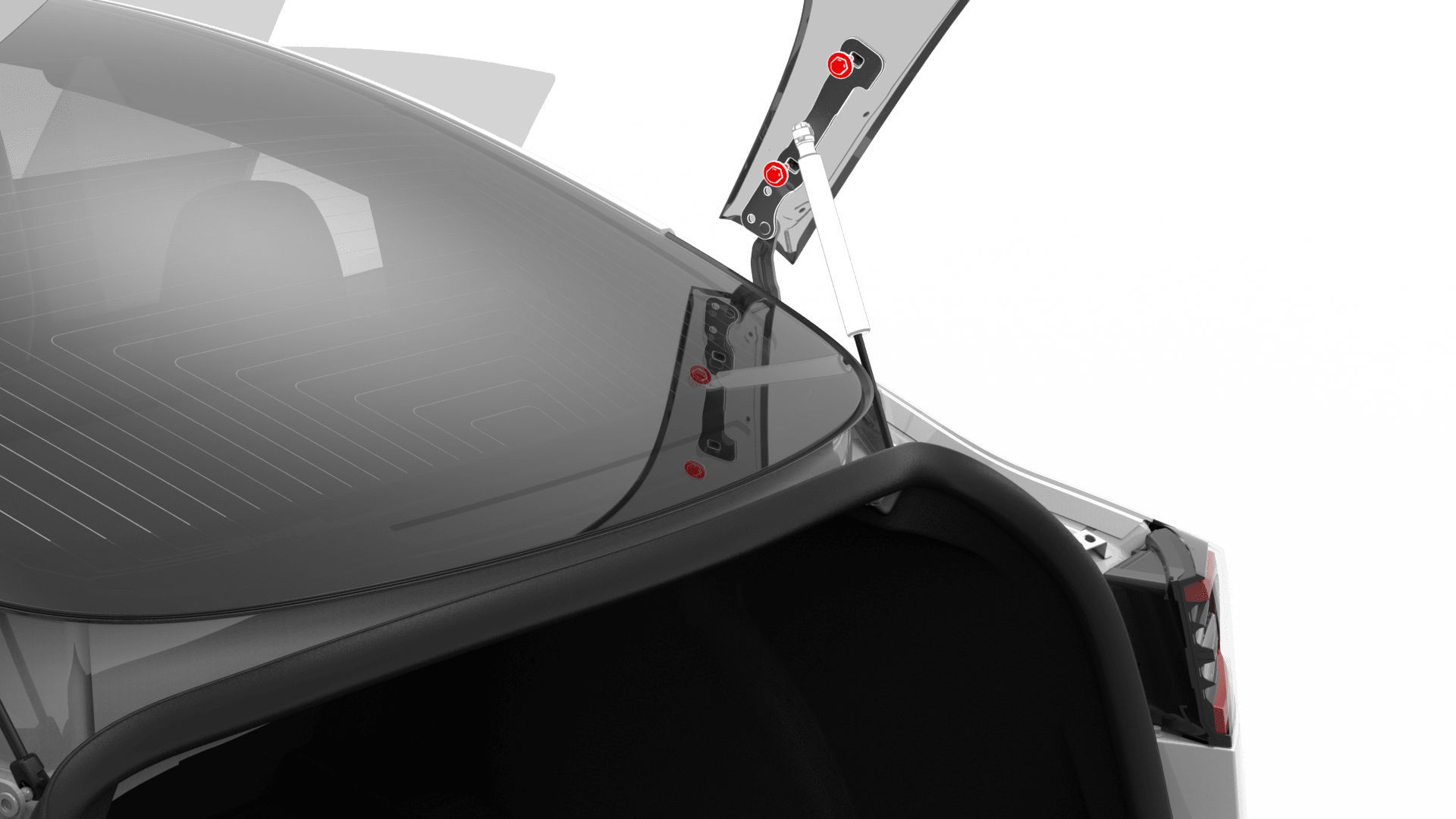

  11. 拆下将铰链固定到行李箱盖的螺栓。
    图 2. 图示为右侧件，左侧类似
  12. 在助手的帮助下，从车上拆下行李箱盖，然后将其放置在有垫板的平面上。

安装

Informational PurposesAn informational icon, calling your attention
TIp
有关如何对齐行李箱的说明，请参阅后备箱定位。
  1. 在助手的帮助下，将行李箱盖放置在行李箱铰链上，并与之对齐，然后手动拧紧将铰链固定到行李箱盖的螺栓。
  2. 将行李箱线束推过行李箱隔板。
  3. 安装将行李箱线束固定到行李箱盖的夹子。
  4. 安装新螺栓 (x2)，将行李箱线束接地带固定到行李箱盖上。
    8 Nm (5.9 lbs-ft)
  5. 连接行李箱闩锁电气连接器。
  6. 连接 LH 和 RH 车牌灯电气连接器。
    图 3. LH 如图所示，RH 类似
  7. 连接行李箱外部释放开关电气连接器。
  8. 连接后置摄像头电气连接器。
  9. 连接 LH 和 RH 后雾灯/倒车灯电气连接器。
  10. 在助手的帮助下，执行行李箱总成的间隙和平整度测量。
  11. 拧紧将铰链固定到行李箱盖的螺栓。
    24 Nm (17.7 lbs-ft)
    图 4. 图示为右侧件，左侧类似
  12. 拧紧将行李箱闩锁固定到行李箱盖的螺栓。
    8 Nm (5.9 lbs-ft)
  13. 安装行李箱盖饰板。请参阅Trim - Lid - Trunk (Remove and Replace)。
  14. 清理白板笔在铰链上留下的标记。
