空调管路 - 超级歧管至 HVAC（拆卸和更换）

校正代码 18201702 0.42 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 9 月 29 日：更新了 UI 界面例行程序。
  • 2024 年 9 月 12 日：添加了“将制冷剂 - 回收/重新加注校正代码作为一项单独工项添加至服务工单中”的说明。
  • 2024 年 2 月 28 日：更新了例行程序。
注
This procedure requires the A/C Refrigerant (Recovery and Recharge) procedure to be performed. If not already automatically added to the Service Visit, add correction code 18200102 as a separate correction within the same activity to the Service Visit.

扭矩规格

表 1. 扭矩规格: 空调管路 - 超级歧管至 HVAC（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts that attach the supermanifold to HVAC A/C line to the HVAC assembly
28 Nm (20.6 lbs-ft)
  • 13 mm 套筒
 重复使用
Nut that attaches the supermanifold to HVAC A/C line to the supermanifold
36 Nm (26.5 lbs-ft)
  • 13 mm 套筒
 重复使用

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  2. 解锁车辆网关。请参阅 网关（解锁）。
  3. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only) > Run，然后等待例行程序完成。
  4. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  5. 回收空调制冷剂。请参阅 空调制冷剂（回收和重新加注）。
  6. 拆下新鲜空气进气槽。请参阅 槽 - 新鲜空气进气（拆卸和更换）。
  7. 拆下 12V/低压辅助电池。请参阅 12V/低压电池（拆卸和更换）。
  8. 拆下将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 13 mm 套筒
  9. 拆下将超级歧管至 HVAC 空调管路固定到超级歧管的螺母。
    提示
    此螺母位于超级歧管至压缩机空调管路后方。
    提示
    推荐使用以下工具
    • 13 mm 套筒

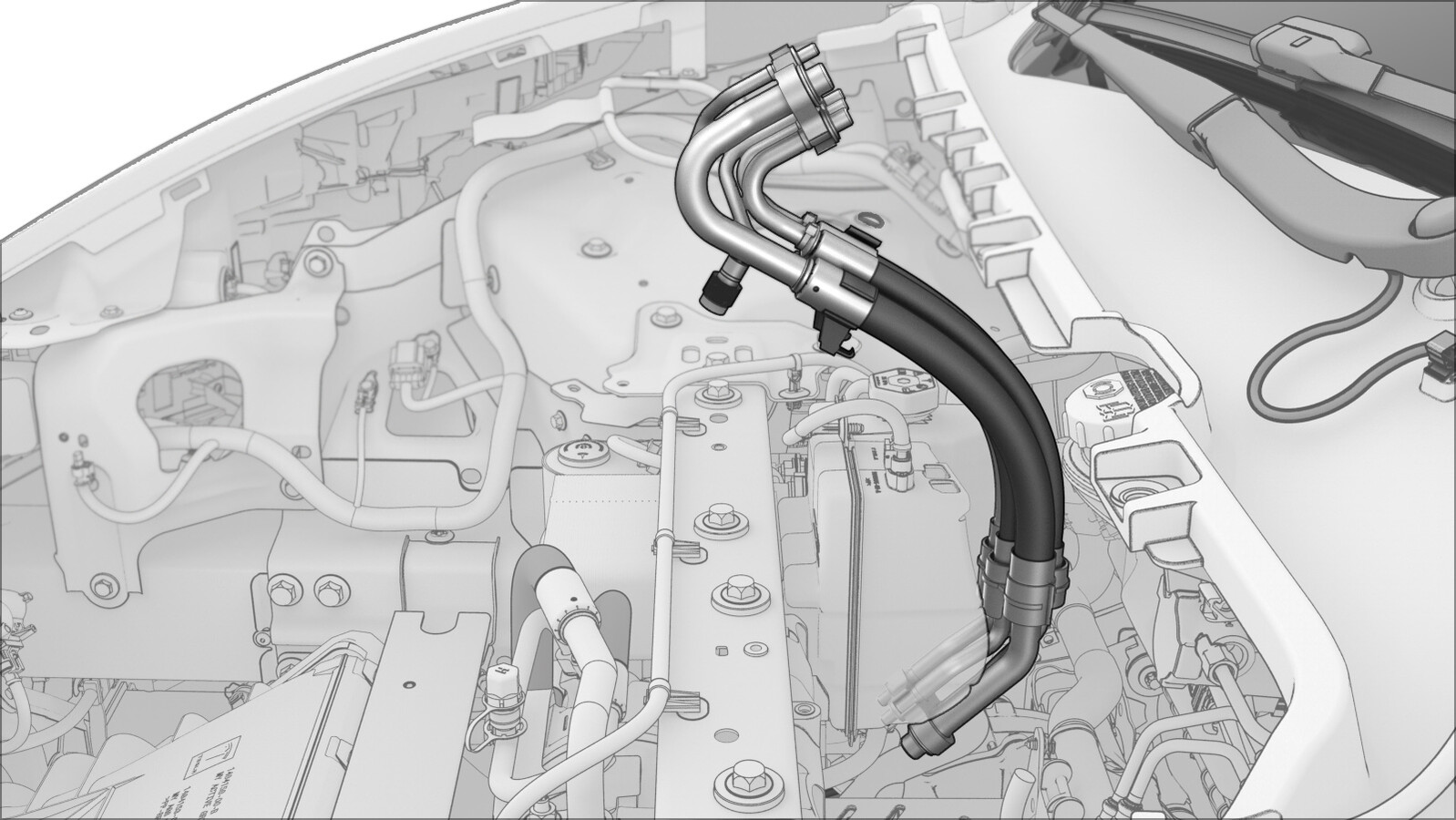

  10. 将超级歧管至 HVAC 空调管路从超级歧管上松开，然后将空调管路向后移动，再向上移动，以便将其拆下。

安装

  1. 将超级歧管至 HVAC 空调管路放置在超级歧管上，将空调管路螺柱插入到超级歧管上的螺柱孔内。
    注
    使用适当的空调机油润滑新密封垫圈。请参阅 液体和容量了解空调机油规格。
    提示
    将手伸入超级歧管下方以便安置空调管路。
    提示
    通过超级歧管螺柱孔协助定位空调管路螺柱。
  2. 安装将超级歧管至 HVAC 空调管路固定到超级歧管的螺母。
    36 Nm (26.5 lbs-ft)
    提示
    此螺母位于超级歧管至压缩机空调管路后方。
    提示
    推荐使用以下工具
    • 13 mm 套筒
  3. 安装将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）。
    28 Nm (20.6 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
  4. 执行真空泄漏测试，然后重新加注空调制冷剂。请参阅 空调制冷剂（回收和重新加注）。
  5. 安装新鲜空气进气槽。请参阅 槽 - 新鲜空气进气（拆卸和更换）。
  6. 安装 12V/低压辅助电池。请参阅 12V/低压电池（拆卸和更换）。
  7. 连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。
  8. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  9. 解锁车辆网关。请参阅 。
  10. 在触摸屏上，点击Service Mode > Thermal > Sensors and Valves > Run Heat Pump Commissioning，选择Run，然后等待例行程序完成。
  11. 点击Actions > Test Thermal Performance，选择Run，然后等待例行程序完成。
  12. 点击Actions > Test HVAC Performance，选择Run，然后等待例行程序完成。
  13. 退出“维护模式”。请参阅 维护模式。
