车载电脑 - HW2.5 至 HW3（改装）

校正代码 21153206 1.32 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-04-16: 添加了有关安装 HW3 车载电脑接地线的更多信息。
本程序可能需要用到的零件：
  • 1462554-xx-x 车载电脑，TLA，HW3.0（北美）
  • 1565697-00-A M3，HW3 改装，拼接电线
注
请参阅下述章节决定改装过程中是否需要用到本零件。
注
仅需确定弗里蒙特工厂所制造 Model 3 车辆（车辆识别号码以 5YJ 开头）的生产日期。所有上海超级工厂所制造 Model 3 车辆的生产日期均在 2018 年 8 月之后。

确认车辆生产日期以及所需的额外零件（仅适用于弗里蒙特工厂制造的车辆）

  1. 将装有 Toolbox 3 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  2. 在 Toolbox 中，选择Dashboards > Service Tools > Vitals，然后在搜索字段中输入 "bday"。
    • 如果车辆的生产日期是 2018 年 8 月 1 日或之后，则无需改装接线。
    • 如果车辆的生产日期是 2018 年 8 月 1 日之前，则可能需要改装接线。请使用本程序一开始给出的零件号。
    注
    此时请勿断开笔记本电脑与车辆的连接。

准备改装 HW3 的车载电脑

  1. 仅适用于第三方维修：执行 Toolbox 车主授权请求程序。
    注
    如果维修通过 Tesla 服务中心预定，则表示客户已授权。继续执行下一步骤。
    1. 登入https://toolbox.tesla.com/help/owner_authorization。

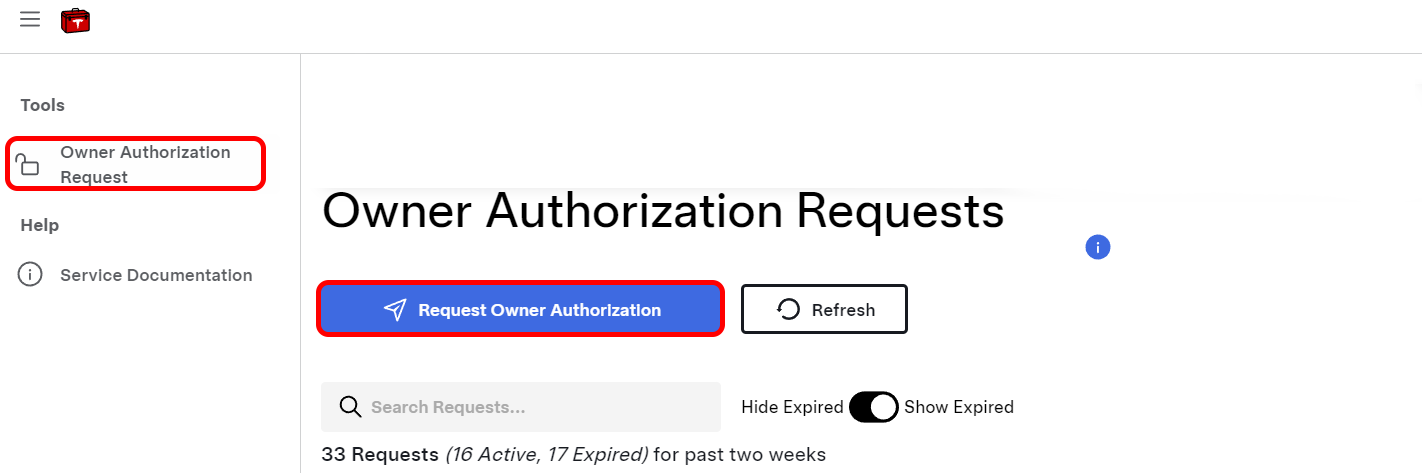

    2. 在左侧面板上，点击Owner Authorization Request，然后点击主面板上的Request Owner Authorization。
    3. 填写并提交表格。
    4. 请车主对发送至其电子邮箱的授权请求予以批准。
  2. 点击Dashboards > Car Computer Replacement，然后点击“开始”页面上的Next Step。

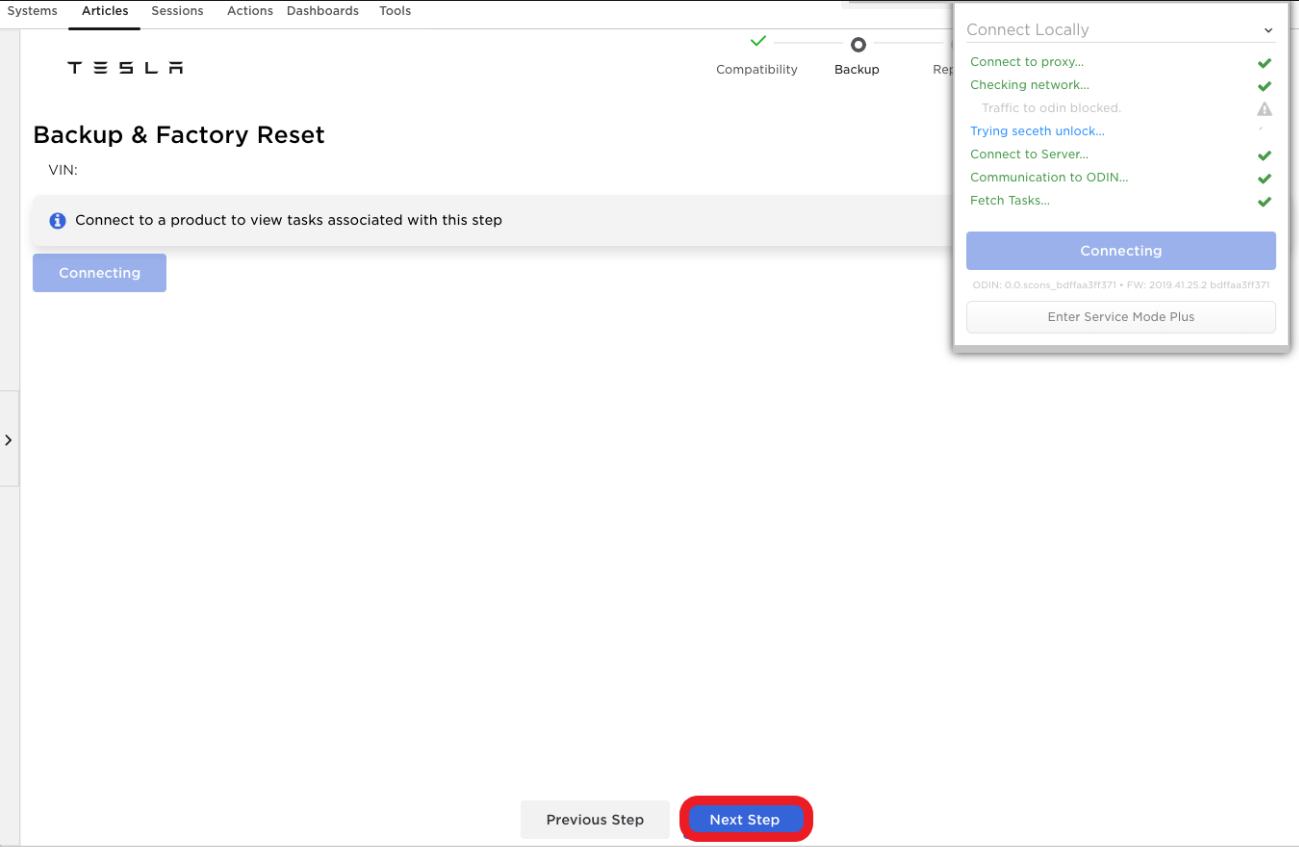

  3. 在“备份和恢复出厂设置”页面，点击Next Step，然后根据提示进行车载电脑数据备份并恢复出厂设置。
    注
    执行本步骤时，车载电脑会重启多次。

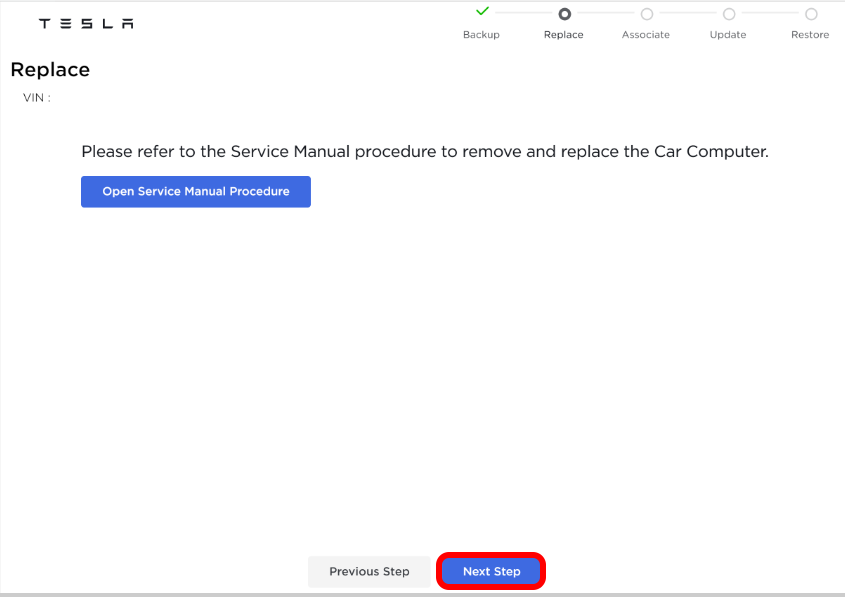

  4. 一旦出现“更换”页面，即说明可以更换车载电脑。

改装 HW3 的车载电脑

  1. 按照适用的“拆卸和安装”程序给出的指示更换车载电脑：
    选择适用的车载电脑（拆卸和安装）程序：
    执行（拆卸和安装）程序所述以下任务：
    1. 拆下当前使用的车载电脑。
      注
      如果此前确定的车辆生产日期在 2018 年 8 月 1 日之前，则在继续执行接下来的几个步骤之前先进行电气接线改装。请参阅 电气接线改装。
    2. 将车载电脑替换件紧固到车辆上，然后将各线束和软管连接到车载电脑。
    3. 做好为车辆进行Coolant Air Purge的准备。
    4. 如果副驾位安全气囊已松开，将其重新安装好。
    5. 如果车载电脑接地带已从车辆上松开，将其安装回车辆上。
      注

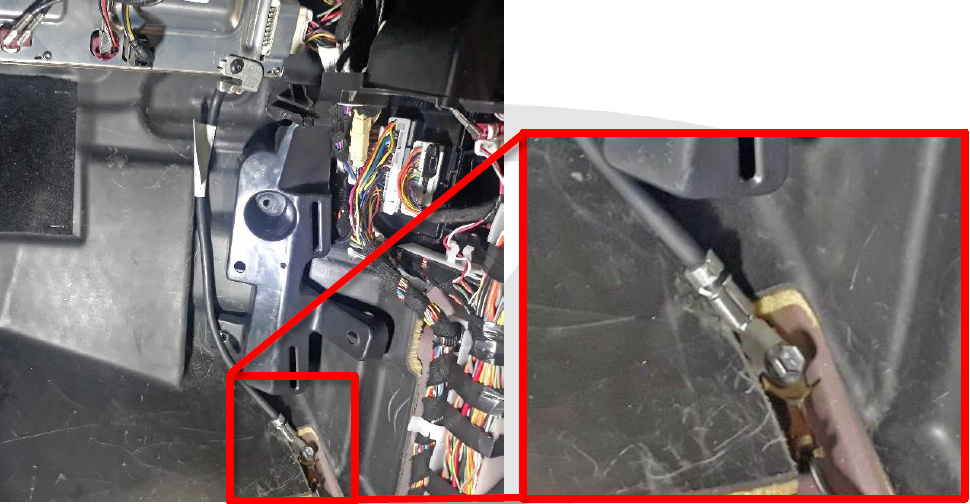

      HW3 车载电脑带有一个接地带，需要堆叠在右车身控制器接地点顶部（扭矩为 10 Nm）。
    6. 安装副驾位膝部气囊以及所有已拆卸风管。
    7. 重新连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。
    8. 将低压维护设备连接到车辆，但请勿断开低压电池。请参阅 低压维护设备（连接和断开）。
      注
      将 12V 维护设备连接到 12V 铅酸电池的铅酸电池端子上。
    9. 执行Coolant Air Purge例行程序。请参阅 冷却系统（部分再加注和排放）。
  2. 重新建立 Toolbox 笔记本电脑连接，在“更换”页面，点击Next Step，以进入“匹配”页面。
  3. 根据提示转移配置文件，为车载电脑替换件进行匹配操作。
    注
    车载电脑会重启多次。
  4. 匹配完成且在线确认车辆识别号码 (VIN) 后，点击Next Step，以进入“更新”页面。
    注
    如有必要，可以 Reconnect Toolbox 连接。

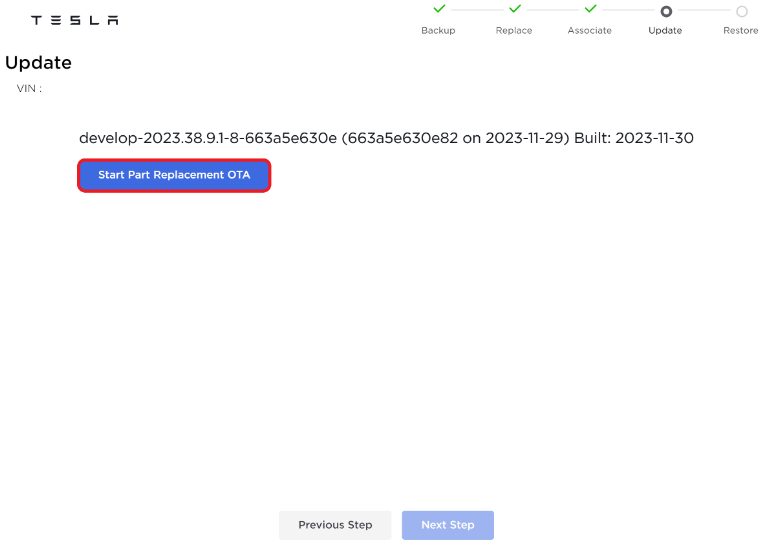

  5. 点击Start Part Replacement OTA，将软件更新部署至车辆。
    注
    如有必要，可以 Reconnect Toolbox 连接。
  6. 通过车辆触摸屏安装软件包。请参阅 软件重新安装 - 触摸屏。

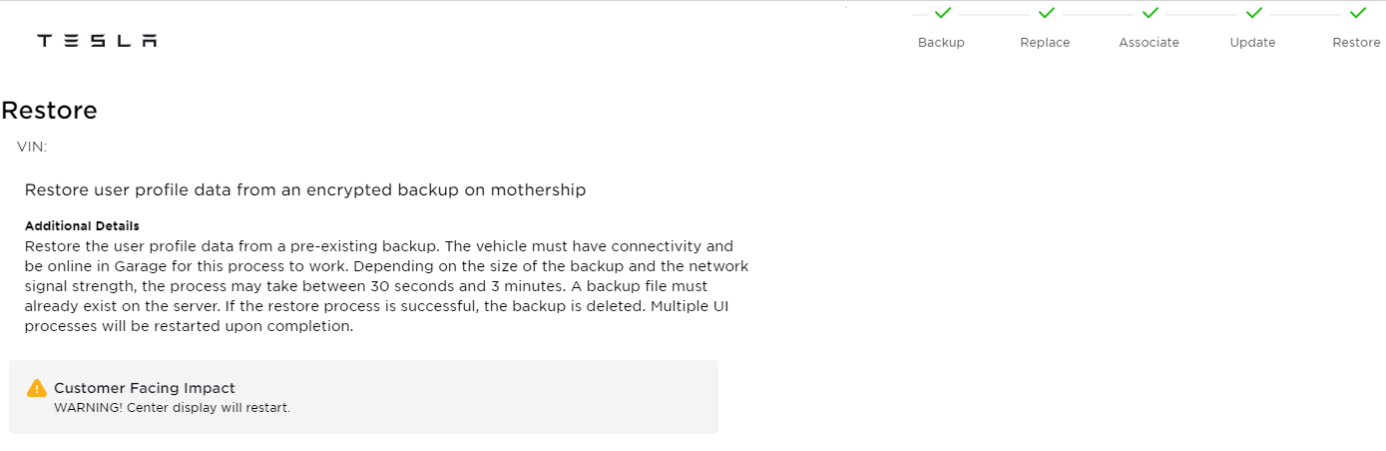

  7. 在 Toolbox 中，点击Next Page，以转至“恢复”页面，然后根据提示恢复车辆配置文件。
  8. 断开笔记本电脑与车辆的连接
  9. 安装此前拆下的剩余部件。
    选择适用的车载电脑（拆卸和安装）程序：
  10. 确保妥善处理旧车载电脑。请参阅车载电脑（处理）中给出的说明，将校正代码 21151007 作为一项单独的工项添加至“服务工单”中。

电气接线改装

本程序可能仅需在 2018 年 8 月 1 日之前生产的车辆上操作，且仅适用于弗里蒙特工厂生产的 Model 3 车辆（车辆识别号码以 5YJ 开头）。
  1. 找到车载电脑线束上的连接器 X121，检查连接器针脚 5 和 13 上是否有接线。
    • 如果针脚 5 和 13 上有接线，请转至本文件“改装 HW3 的车载电脑”章节中的步骤1.b。
    • 如果针脚 5 和 13 是空置的，请转至下一步骤。

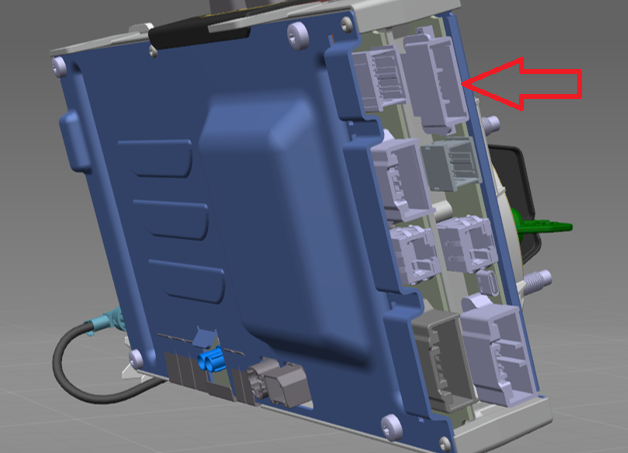

    图 1. 连接器 X121 在车载电脑侧的位置

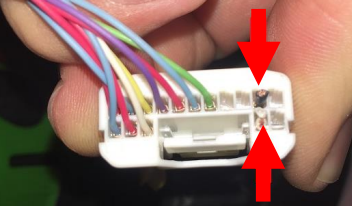

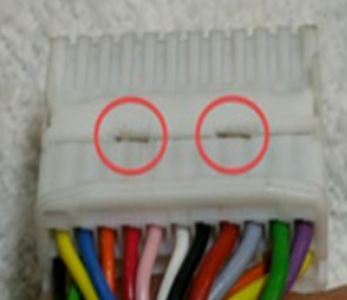

    图 2. 连接器 X121（图示为外螺纹侧）

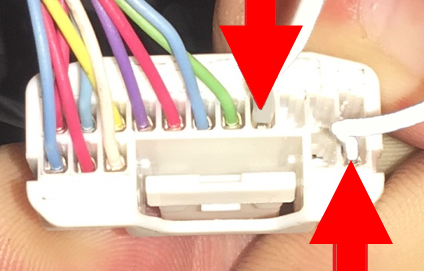

    图 3. 连接器 X121 针脚 5 和 13 的接线
  2. 拆卸手套箱。请参阅 手套箱 - 不带膝部气囊（拆卸和更换） 或 手套箱 - 有膝部气囊（不带加热泵款）（拆卸和更换）。

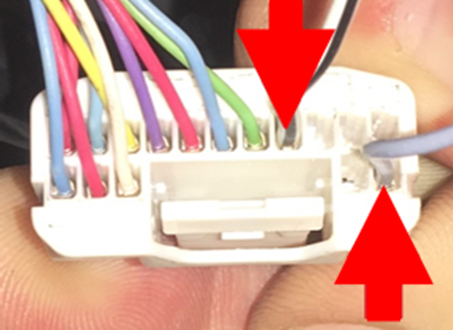

  3. 使用对角切割器切割电气连接器 X121 针脚 15 上的黑色电线和针脚 4 上的白色电线。

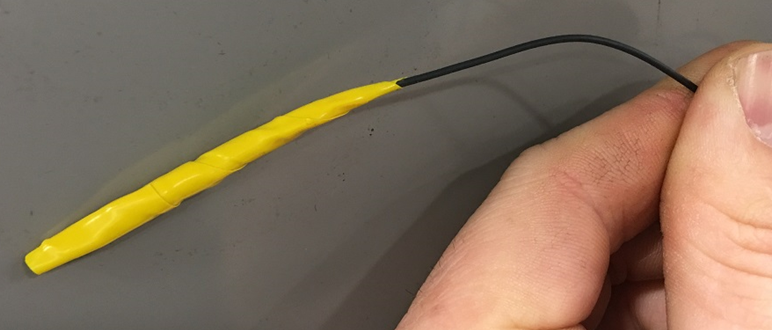

  4. 使用电线线束维修套件中的黄色电工胶带完全包裹住空腔 15 上的黑色电线端。

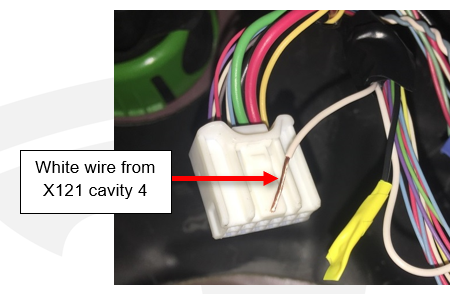

  5. 剥去电气连接器 X121 针脚 4 引出白色电线末端的外皮并扭转电线末端。
  6. 将热缩管滑动大约 5 厘米（2 英寸），使其位于已剥去外皮的白色电线上，然后将热缩管从裸露电线上移开。稍后将使用热缩管保护拼接电线。

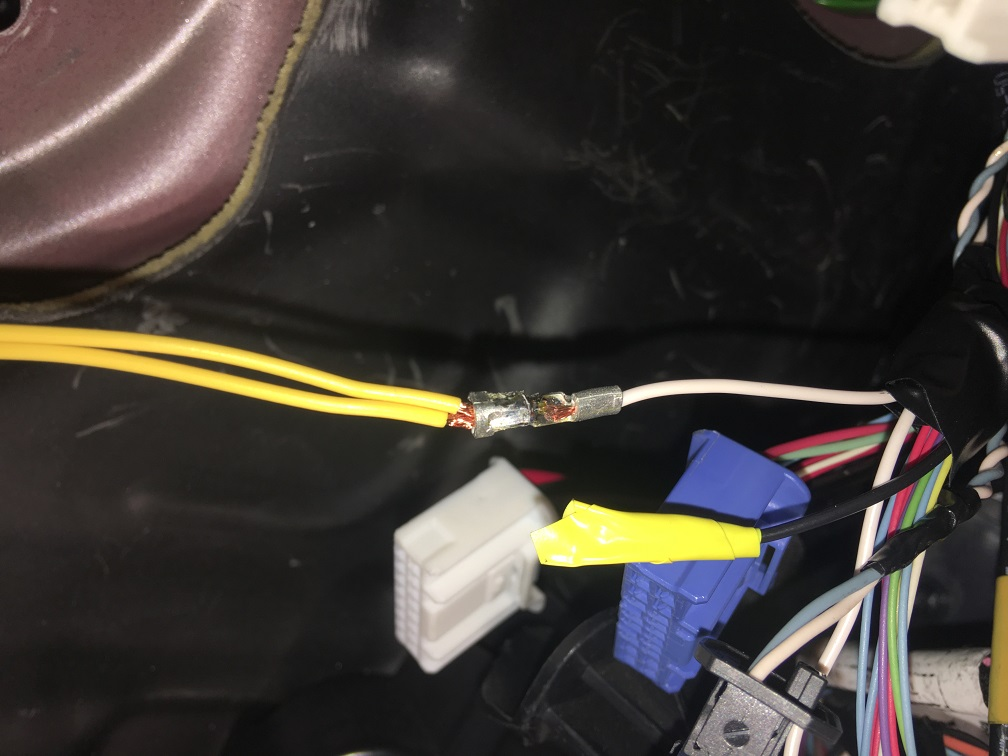

  7. 将接线管放置在已剥去外皮的白色电线上，然后使用接线管压合白色电线。
  8. 将接线管放置在拼接电线上，然后使用接线管压合拼接电线。
    注
    拼接电线颜色可能与图示不同。
  9. 点焊接线管两侧。
  10. 将热缩管滑动到接线管上，然后使用热风枪密封热缩管，达到防水密合的效果。
  11. 使用小号一字螺丝刀抬起电气连接器 X121 的端子位置固定件。
  12. 将拼接电线引出的针脚插入电气连接器 X121 针脚位置 5 和 13，然后闭合端子位置固定件。
    注
    拼接电线颜色可能与图示不同。
  13. 使用黄色电工胶带包裹电气连接器 X121 上的电线，表明已完成电气接线改装。
  14. 回到“改装 HW3 的车载电脑”章节中的步骤1.b，完成新车载电脑的安装。
