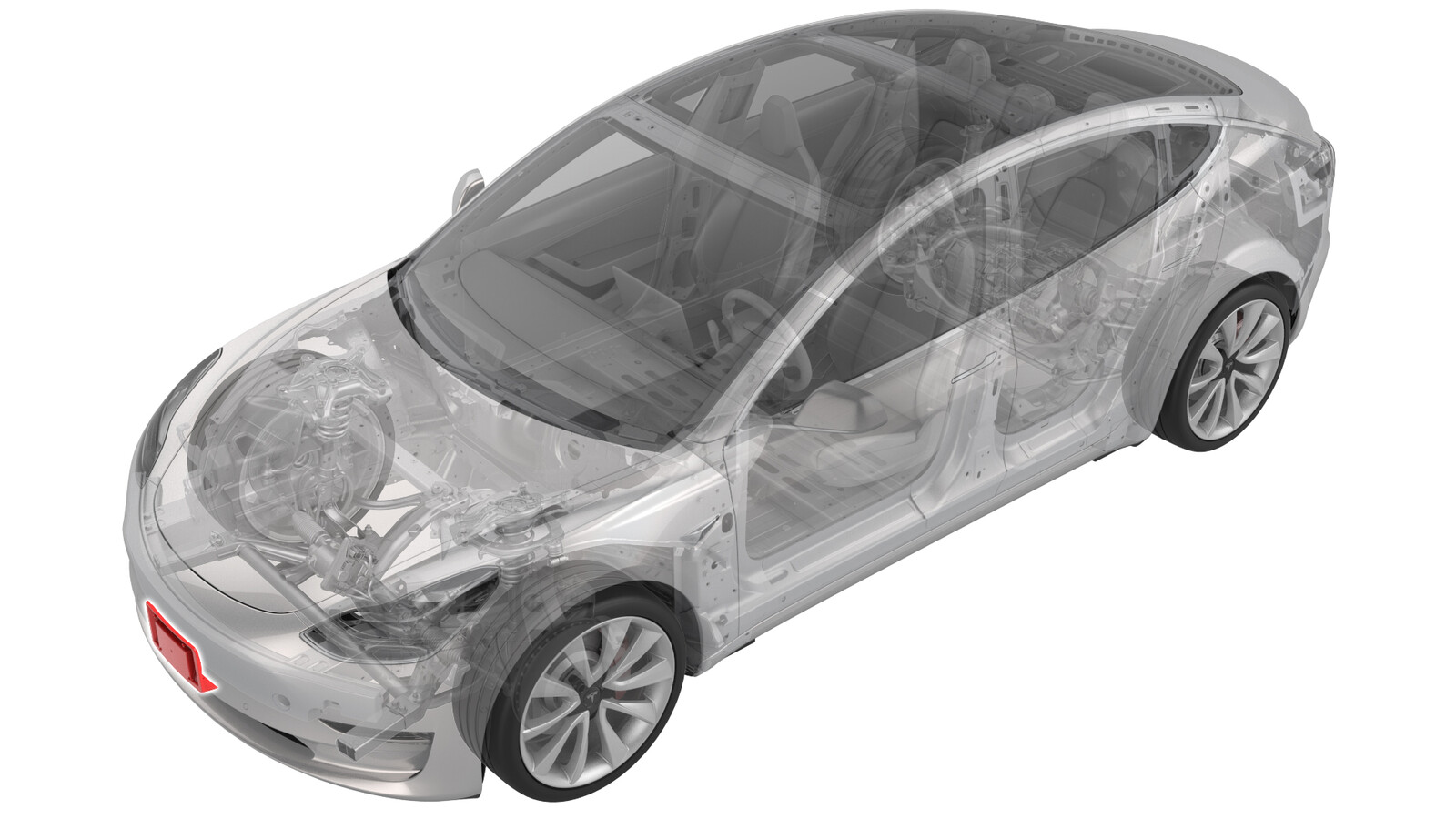

支架 - 车牌 - 前(改装)

校正代码 12070106 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 9 月 5 日:添加了日本车辆车牌架的改装程序。
  • 1049517-00-A 人体工程学硅胶叠缝滚压机
  • 1126494-00-A 钻头套件
  • 1126456-00-A 电动钻头

改装(北美)

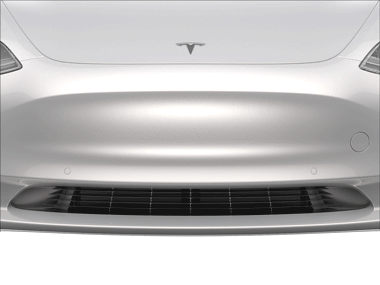

图 1. 动画演示
  1. 使用异丙醇 (IPA) 湿巾清理前饰板的正前部表面。待完全风干后再继续。

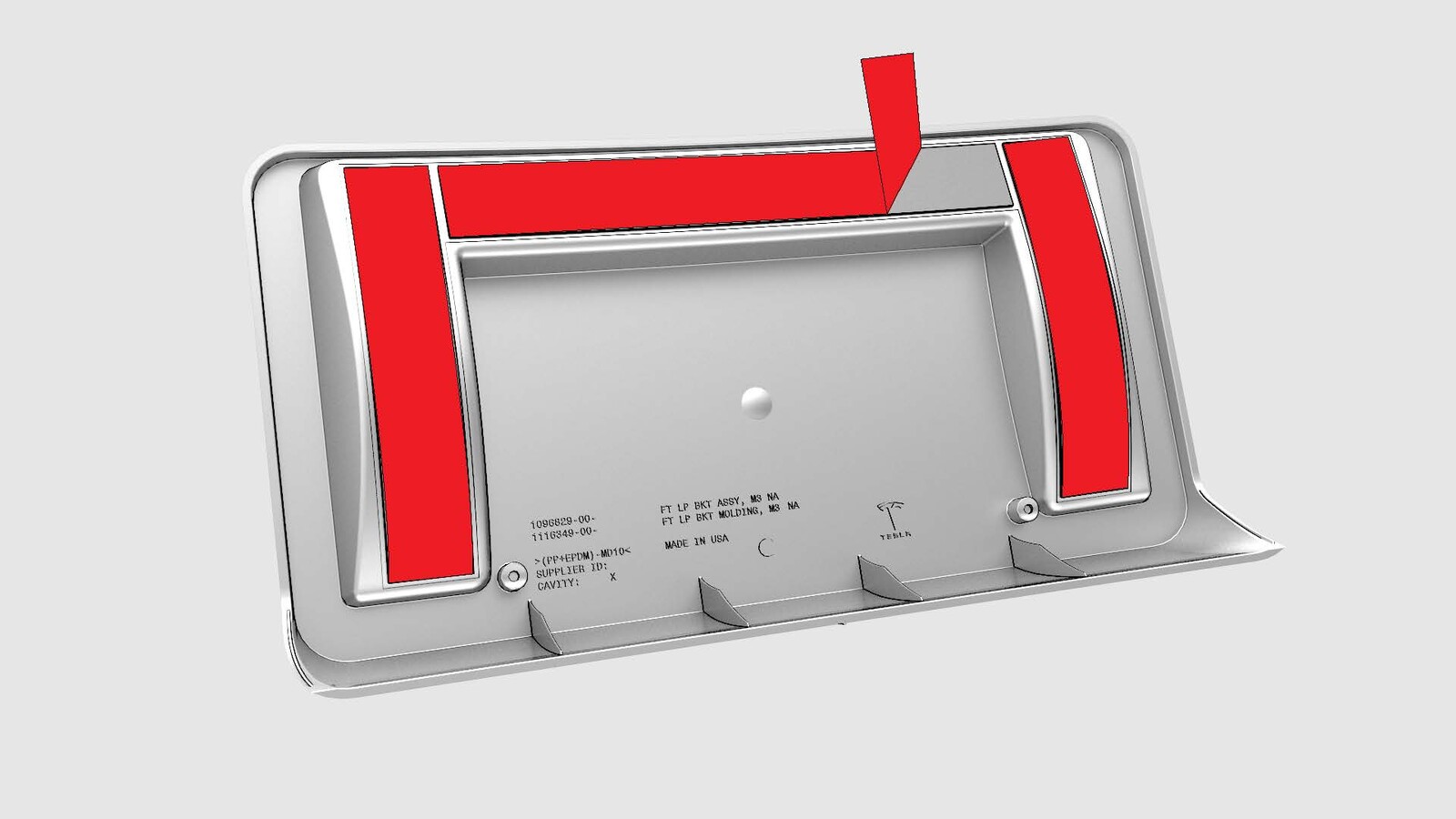

  2. 在新前车牌架上,揭下水平长条胶带的底衬。

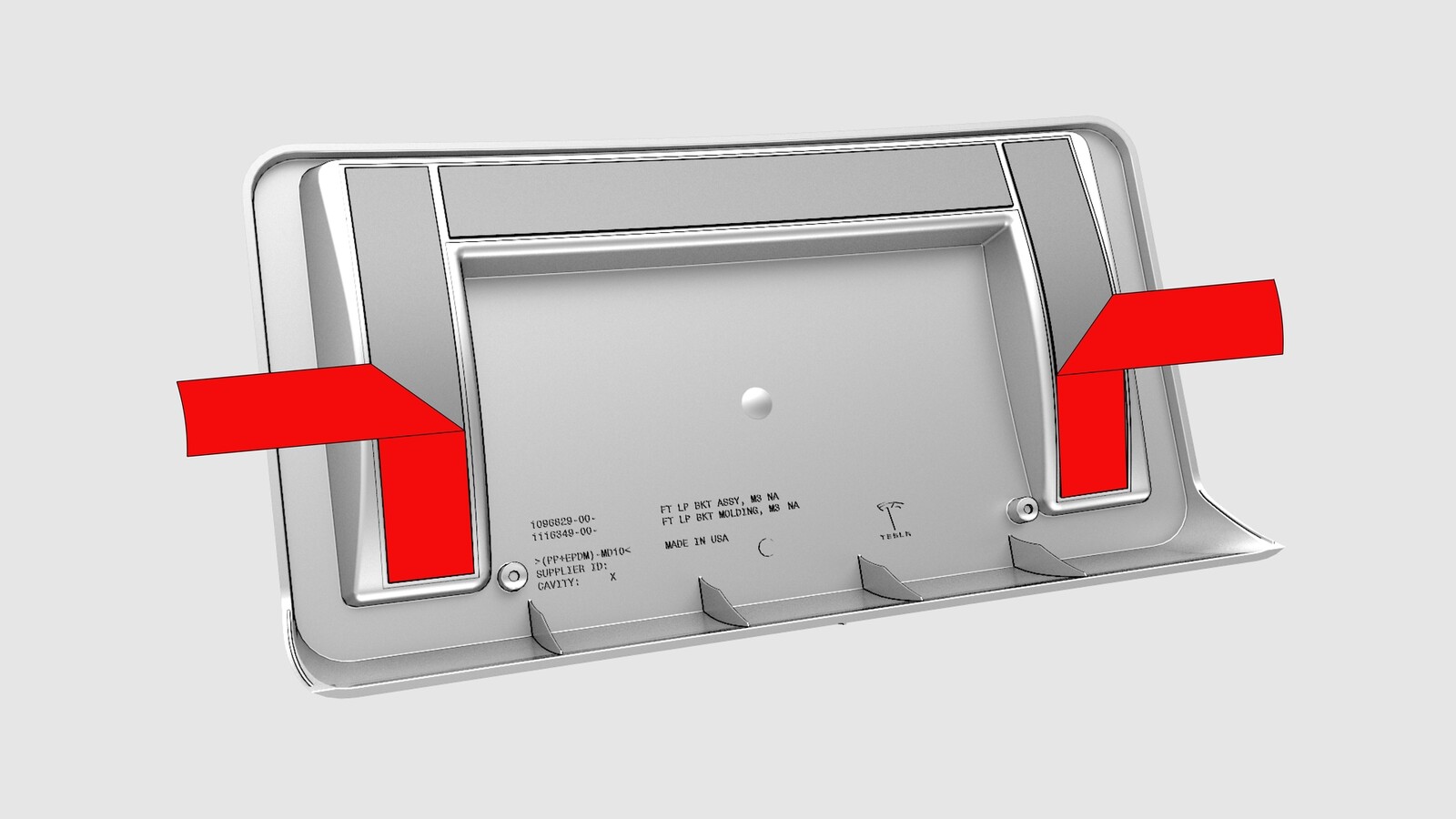

  3. 将垂直胶条的底衬向外折叠 90 度角。

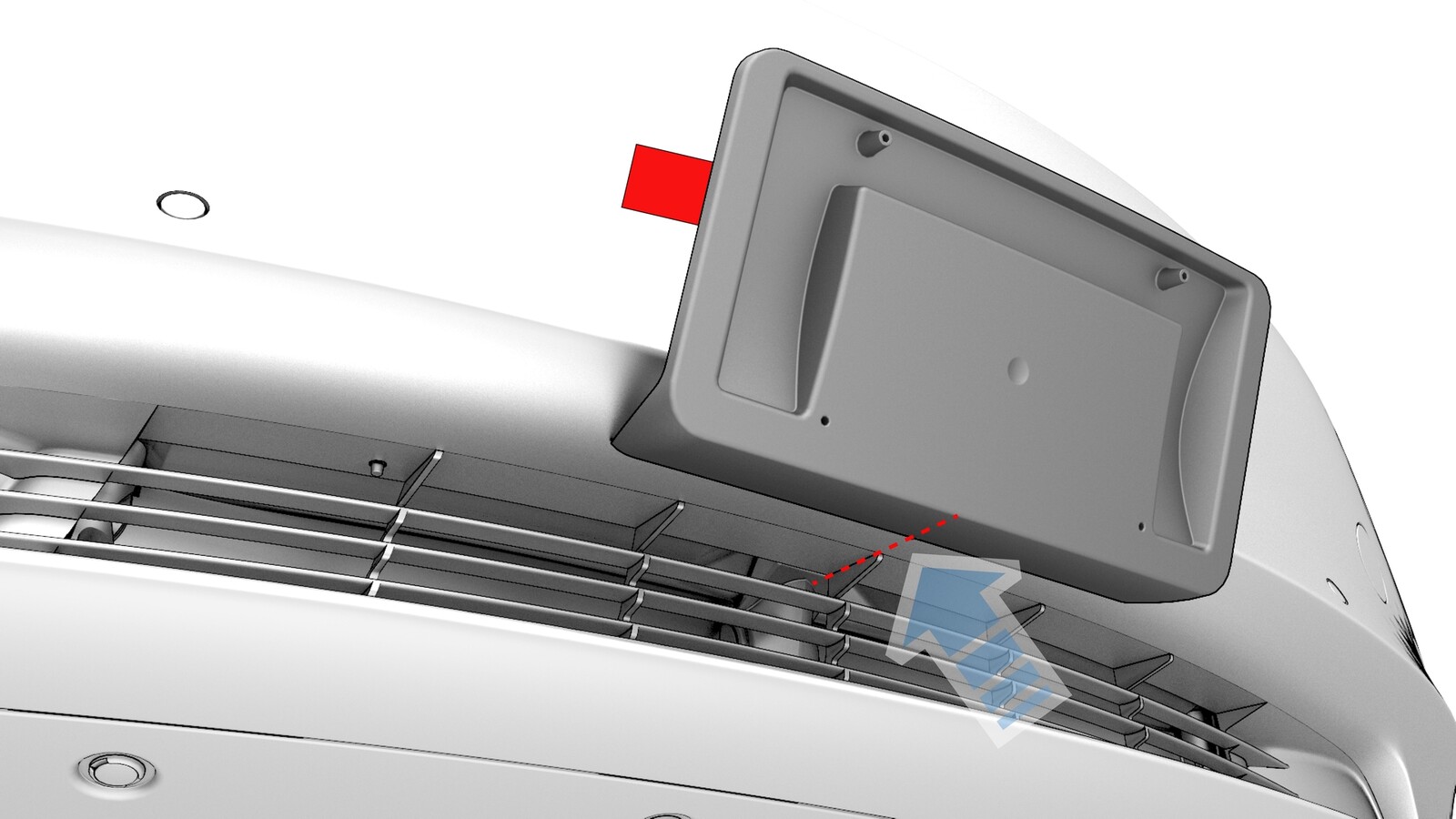

  4. 水平放置车牌架,然后将支架底部边缘的定位锁片与饰板格栅的中央肋对齐。
  5. 垂直转动车牌架,然后将顶部边缘压向前饰板。

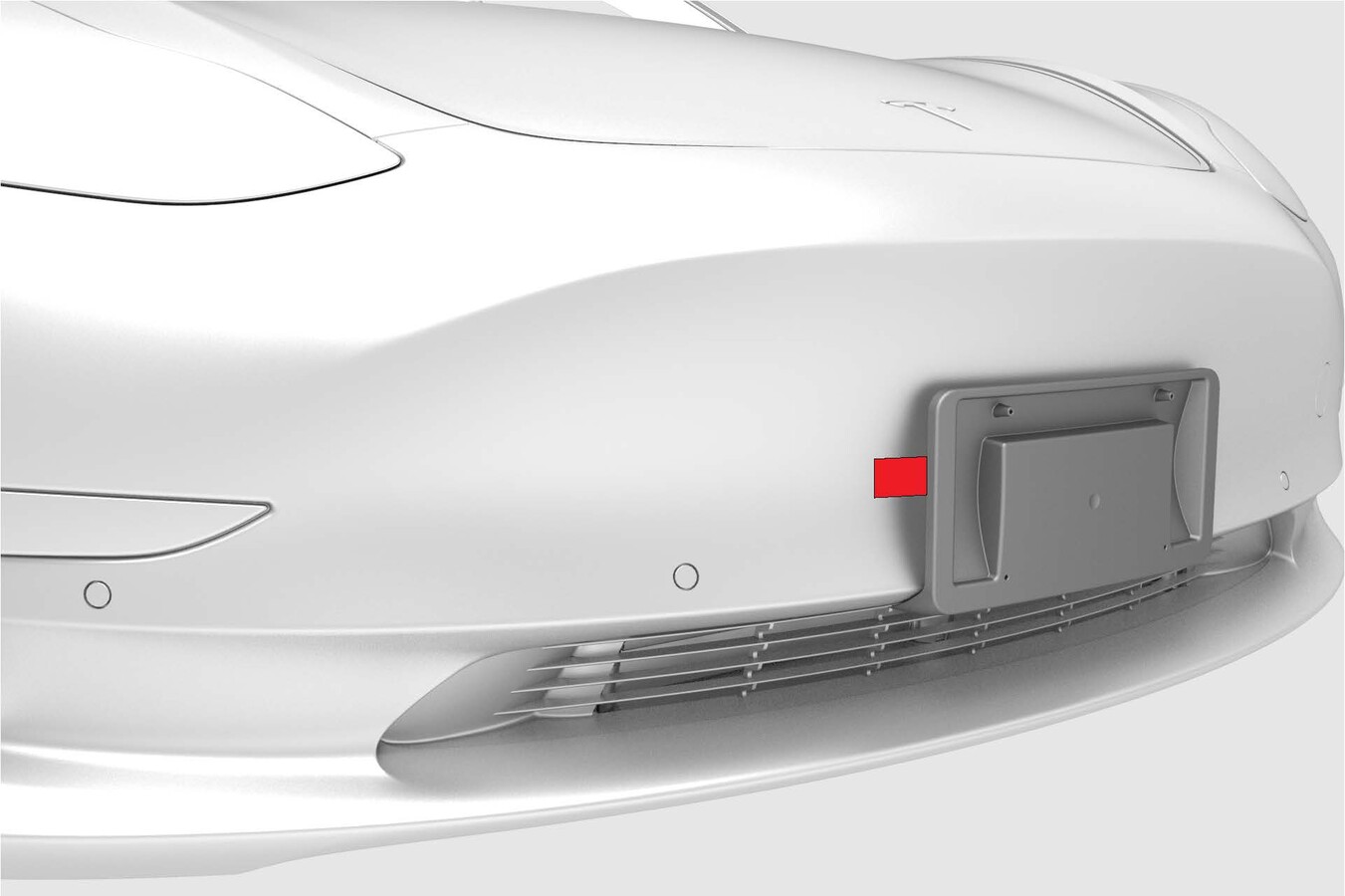

  6. 从车牌架的两个侧面拉出胶条。

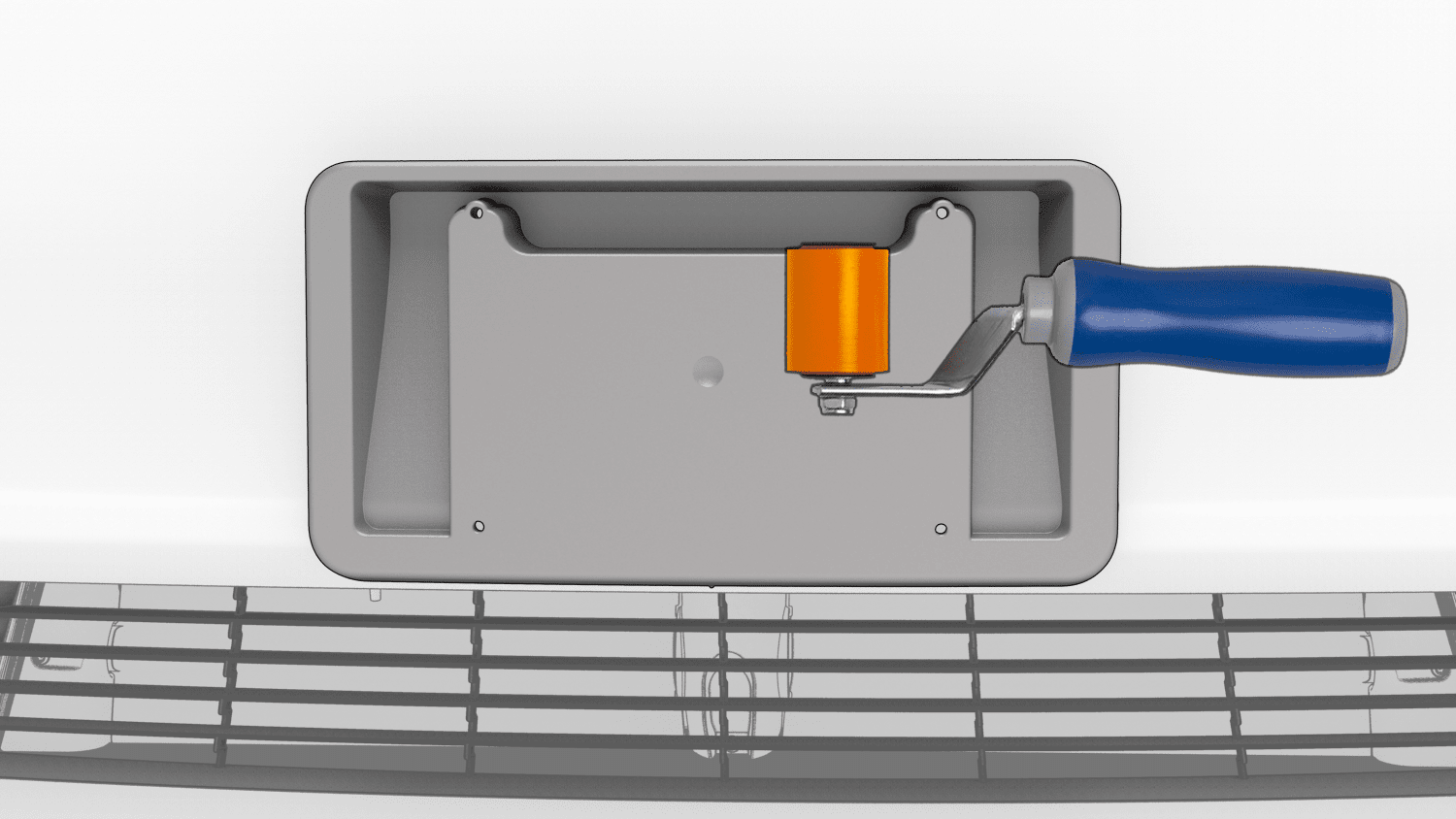

  7. 将支架压向前饰板以打湿胶带。
    提示: 使用叠缝滚压机打湿胶带。
  8. 将车牌安装到车牌架上,然后安装将车牌固定到支架的螺钉。
    3 Nm (2.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    钻孔时,请佩戴护目镜和听力保护装置。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    只能钻穿前饰板的顶部表面。钻孔过深可能导致车辆损坏。

改装(日本)

  1. 使用异丙醇 (IPA) 湿巾清理前饰板的正前部表面。待完全风干后再继续。
  2. 水平放置车牌架,然后将支架底部边缘的定位锁片与饰板格栅的中央肋对齐。
    Informational PurposesAn informational icon, calling your attention

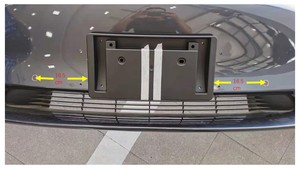

    车牌架与两侧驻车传感器之间的距离约为 16.5 厘米。
  3. 用油性记号笔标记前车牌上的四个支架孔,然后用 7/64 英寸(3 厘米)钻头在前饰板上钻 4 个孔。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    钻孔时,请佩戴护目镜和听力保护装置。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    只能钻穿前饰板的顶部表面。钻孔过深可能导致车辆损坏。
    提示: 推荐使用以下工具:
    • 1126494-00-A 钻头套件
    • 1126456-00-A 电动钻头

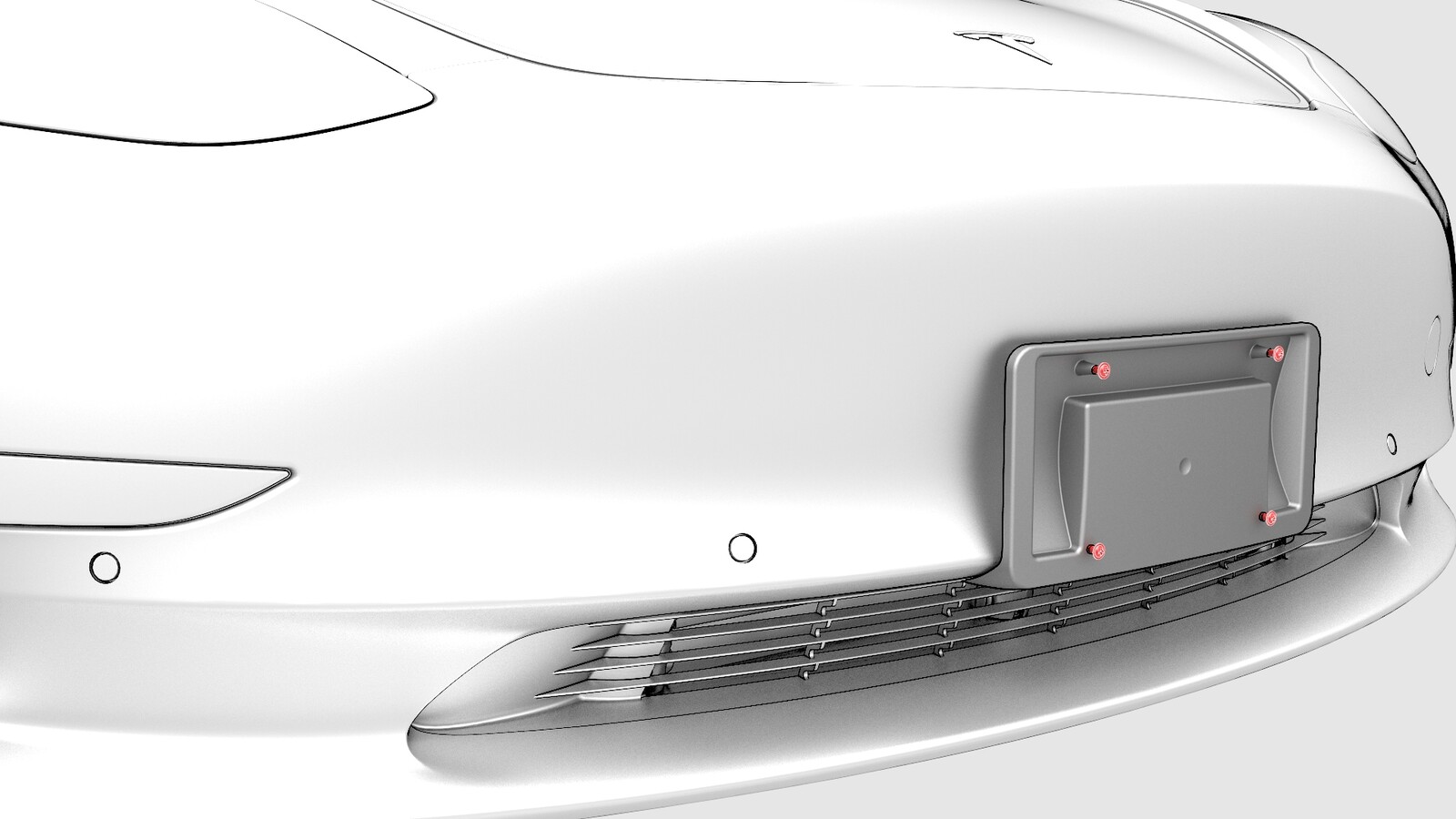

  4. 将车牌安装到前车牌架上,然后安装将支架固定到前饰板的螺钉 (x4)。
    3 Nm (2.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    不要过度拧紧螺钉,以免损坏前饰板。
    提示: 推荐使用以下工具:
    • 8 毫米 12 角深套筒
    • 数显扭距扳手
    • 2 英寸加长件
