传感器 - 压力和温度 (PT) - 高压(带加热泵款)(拆卸和更换)

校正代码 18400302 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 2 月 2 日:根据最新验证添加了例行程序。
  • 2023 年 4 月 4 日:更新了空调机油规格中用于液体和容量的空调机油类型。
  • 2023 年 3 月 28 日 移除了安装部分末尾执行热性能测试的 Toolbox 例行程序。此测试在制冷剂重新加注程序中通过触摸屏 UI 界面执行。
Informational PurposesAn informational icon, calling your attention
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。

扭矩规格

表 1. 扭矩规格: 传感器 - 压力和温度 (PT) - 高压(带加热泵款)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
高压和温度传感器
9 Nm (6.6 lbs-ft)
  • 第 2 代压力/温度传感器套筒,24 毫米
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
不适用
  • 仅可使用专业套筒拆卸和安装此传感器
  • 传感器直接拧入超级歧管。
将超级歧管至压缩机空调管路固定到超级歧管的螺栓
22 Nm (16.2 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
重复使用

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  2. 回收空调制冷剂(仅制冷剂)。请参阅回收(带加热泵款 Model 3)
  3. 拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  4. 将超级歧管至压缩机空调管路从超级歧管上拆下,然后用 S 型钩将其挂在前备箱储物单元支撑梁上。
    Informational PurposesAn informational icon, calling your attention
    小心放置管路,避免机油滴出。

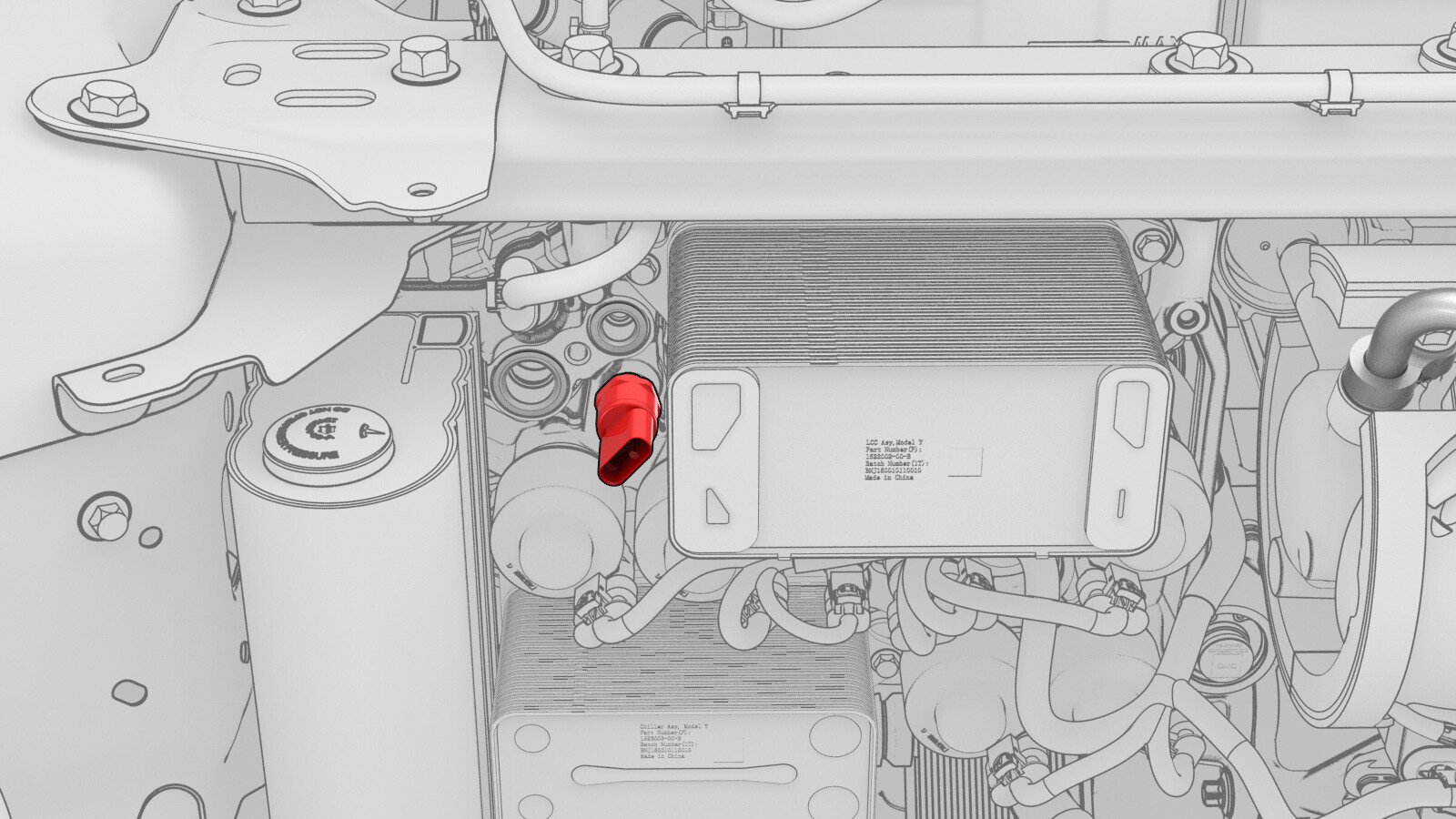

  5. 松开锁片,然后断开高压温度传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  6. 使用压力/温度传感器套筒,将高压温度传感器从超级歧管上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅可使用手动工具拆卸动力总成传感器。冲击或电动工具会损坏螺纹。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅允许使用压力/温度传感器套筒拆卸传感器。使用其他工具可能会损坏连接器外壳。
    提示: 推荐使用以下工具:
    • 第 2 代压力/温度传感器套筒,24 毫米
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  7. 在维修单上记录新旧传感器的零件号和序列号。

安装

  1. 使用适当的空调机油润滑新高压温度传感器螺纹和 O 型环。请参阅液体和容量了解空调机油规格。
  2. 安装并手动拧紧高压温度传感器,直至传感器 O 型环刚好接触超级歧管。
    Informational PurposesAn informational icon, calling your attention
    进行此步骤及后续步骤时,需使用检查镜查看。
  3. 手动回退并逐步紧固高压温度传感器,以使传感器 O 型环正确地滑入超级歧管倒角。
  4. 如果高压温度传感器的 O 型环被挤压,或者不再向倒角滑动,请停止并反拧传感器,直至 O 型环不再被挤压。
  5. 继续回退并紧固高压温度传感器,直至 O 型环完全滑入倒角且不再可见。
    Informational PurposesAn informational icon, calling your attention
    不应留有间隙,传感器主体应降到最低点并紧贴超级歧管。
  6. 使用压力/温度传感器套筒,将高压温度传感器紧固到指定的扭矩值。
    9 Nm (6.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅可使用手动工具安装动力总成传感器。冲击或电动工具会损坏螺纹。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅允许使用压力/温度传感器套筒安装传感器。使用其他工具可能会损坏传感器。
    提示: 推荐使用以下工具:
    • 第 2 代压力/温度传感器套筒,24 毫米
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  7. 将电气线束连接到高压温度传感器,然后接合锁片。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  8. 在超级歧管至压缩机空调管路上的超级歧管一侧安装新的密封垫圈,然后用少量的适当空调机油润滑垫圈。请参阅液体和容量了解空调机油规格。
  9. 将超级歧管至压缩机空调管路放置在超级歧管上,然后手动拧紧将空调管路固定到超级歧管的螺栓。
  10. 紧固将空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  11. 执行真空泄漏测试和机油加注程序。请参阅真空泄漏测试和机油加注(带加热泵款 Model 3)
  12. 重新加注空调制冷剂。请参阅重新加注(带加热泵款 Model 3)
  13. 如果有制冷剂泄漏检漏仪,请确保高压温度传感器处没有泄漏。
  14. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),然后点击Thermal > Sensors and Valves > Run Heat Pump Commissioning,然后点击Run,然后等待例行程序完成。
  15. 选择Thermal > Actions,然后选择Test Thermal Performance旁边的START按钮,点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    待例行程序完成后,点击Close
  16. 选择Thermal > Actions,然后选择Test HVAC Performance旁边的START按钮,点击Run,然后等待例行程序完成。
  17. 通过 UI 界面退出“维护模式”。请参阅维护模式
  18. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在安装前备箱盖闩锁盖板时:
    • 检查前备箱盖闩锁机构是否有任何异物掉入。如果发现任何异物,请将其清除并确认前备箱盖闩锁工作正常。
    • 检查用于固定前备箱盖闩锁盖板的卡子的状况。如果任何卡子损坏、脱落或丢失,请安装新的前备箱盖闩锁盖板,因为卡子为不可维修的零件。
