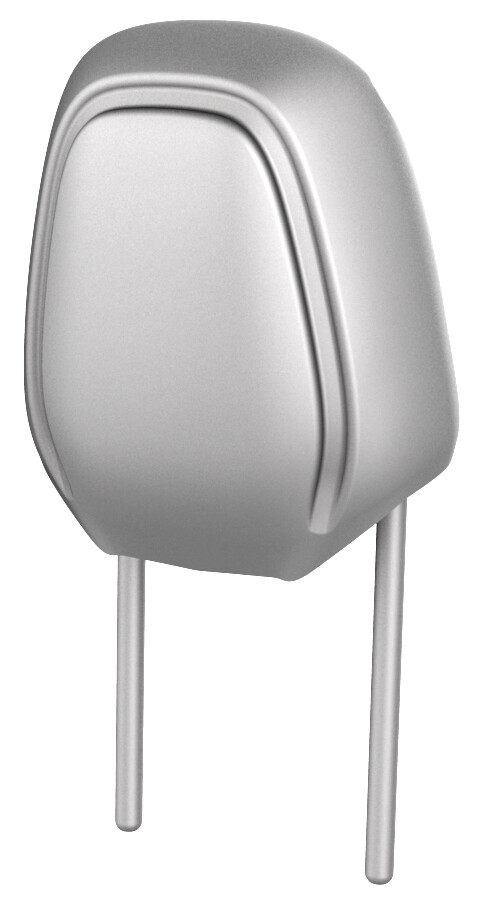

饰板 - 头枕 - 驾驶位（拆卸和更换）

校正代码 13042002 0.06 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1132841-00-A M3 1R Headrest Removal Tool

拆卸

  1. 稍微倾斜驾驶位靠背，可空出更大的作业空间。
  2. 下压侧座座椅头枕柱 LH 侧上的材料，露出将头枕柱固定到驾驶位靠背的固定弹簧。
  3. 水平放置头枕拆卸工具把手，并将工具导片朝下，然后将导片插入到侧座座椅头枕柱 LH 侧。
    注
    工具的轴应对准车辆后部。
  4. 将头枕拆卸工具向下压进去，然后顺时针转动工具把手，以便将弹簧从头枕柱上松开，接着让工具保持固定的状态。
  5. 下压内侧座椅头枕柱 LH 侧上的材料（头枕下方），露出将头枕柱固定到驾驶位靠背的固定弹簧。
  6. 水平放置第二个头枕拆卸工具把手，并将工具导片朝下，然后将导片插入到内侧座椅头枕柱 LH 侧。
    注
    工具的轴应对准车辆后部。
  7. 将头枕拆卸工具向下压进去，然后顺时针转动工具把手，以便将弹簧从头枕柱上松开，接着让工具保持固定的状态。
  8. 从驾驶位靠背上拆下头枕。
  9. 逆时针转动头枕拆卸工具把手，然后将工具从驾驶位靠背上拆下。

安装

  1. 将头枕柱与驾驶位靠背上的孔洞对齐。
    注
    头枕柱的止动位位于 LH 侧。
  2. 用力下压头枕至完全入位，并听到咔哒声。
  3. 向上拉头枕，确认固定在驾驶位靠背中。
  4. 将驾驶位靠背恢复原位。
