泡沫 - 靠背 - 驾驶位座椅（拆卸和更换）
校正代码
13072602 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车辆上拆下时，以及在座椅底座上或其附近执行相关操作时，请佩戴防割手套。
- 2023 年 5 月 3 日：添加了副驾位座椅校准和乘员分类系统 (OCS) 校准的步骤。
拆卸
- 拆下驾驶位座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
- 拆下驾驶位座椅头枕饰板。请参阅饰板 - 头枕 - 驾驶位（拆卸和更换）。
- 拆下驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
-
松开将内侧护板固定到座椅的卡子，然后向后拉动护板，将其从座椅上拆下。
- 拆下座椅的座椅靠背外壳。请参阅外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。

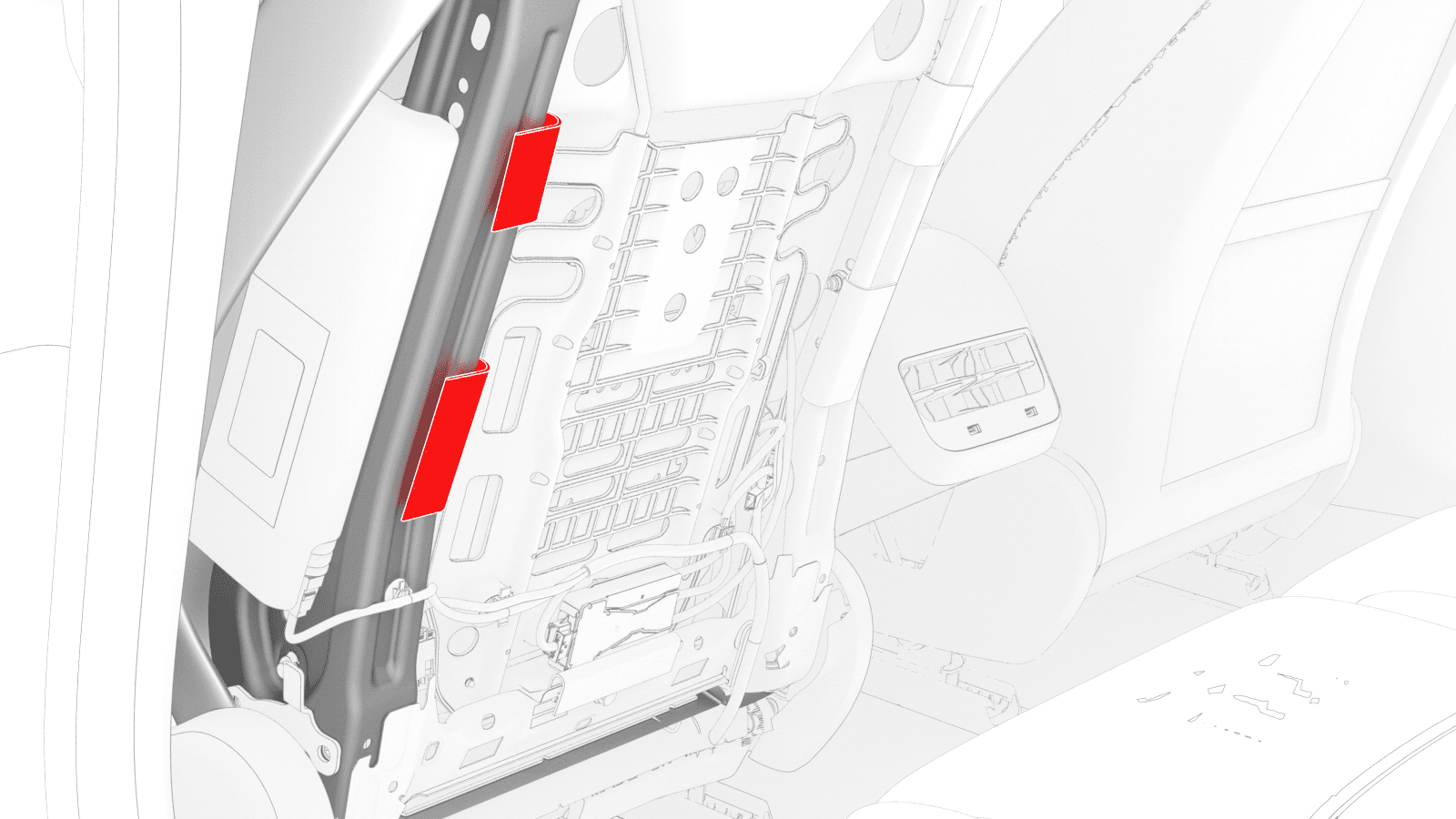

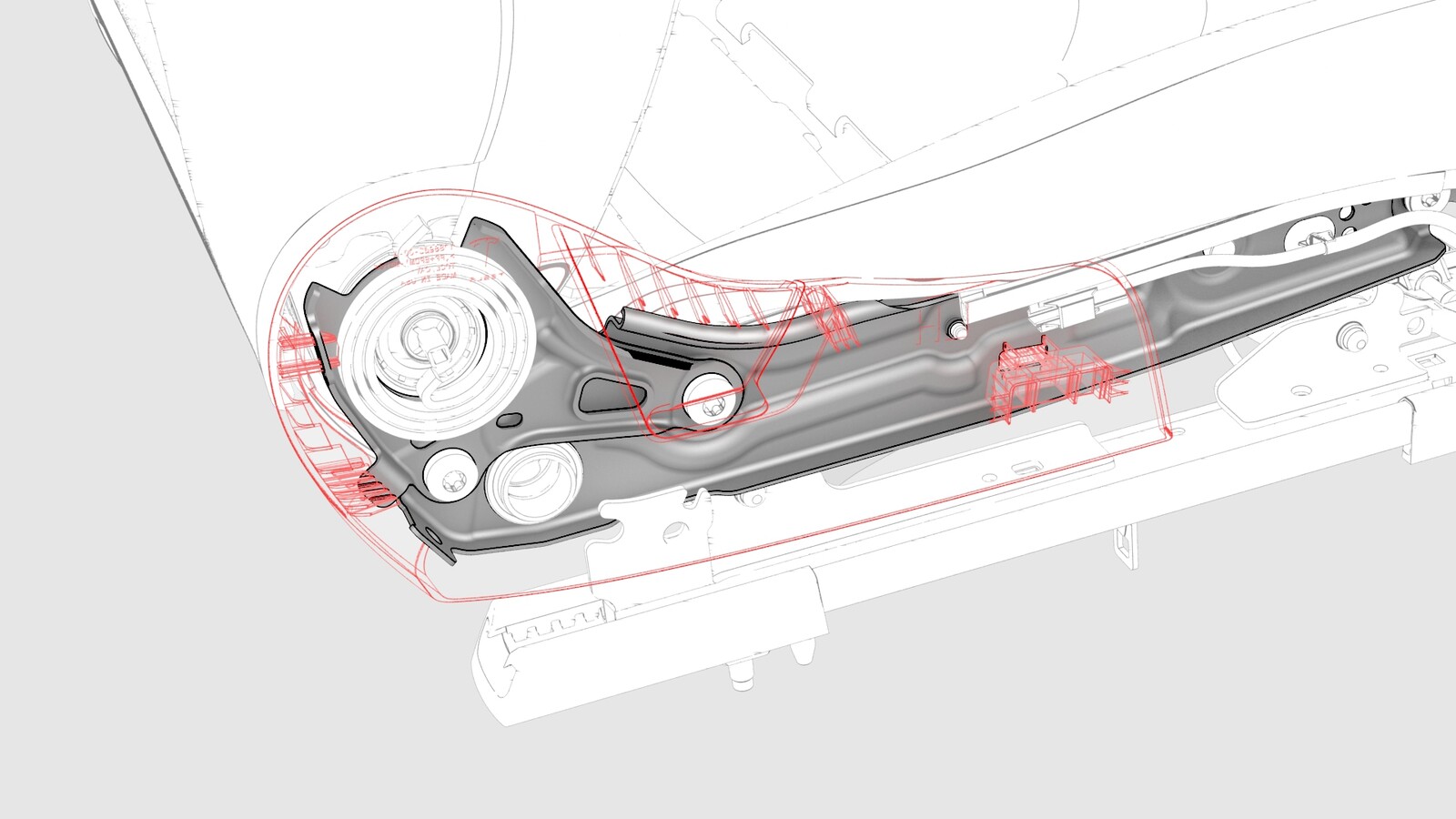

- 松开覆盖座椅靠背框架左下角和右下角的下部盖板。
- 松开覆盖座椅靠背框架左下角和右下角的上部盖板。
-
松开将座椅靠背盖板外侧固定到座椅靠背框架的卡子，然后露出气囊连接器。
-
断开电气线束与侧安全气囊连接器的连接。
-
拆下将腰部支撑底部固定到座椅总成的螺栓。
5 Nm (3.7 lbs-ft)注此螺栓位于腰部电子控制单元 (ECU) 下方。拆卸此螺栓有助于下一步操作。提示： 推荐使用以下工具：- 10 毫米套筒
-
拆下并弃用将侧安全气囊固定到座椅靠背框架的螺母，然后将气囊支柱从座椅靠背框架中拉出。
5.4 Nm (4.0 lbs-ft)警告切勿将气囊从气囊滑槽中拆下。
-

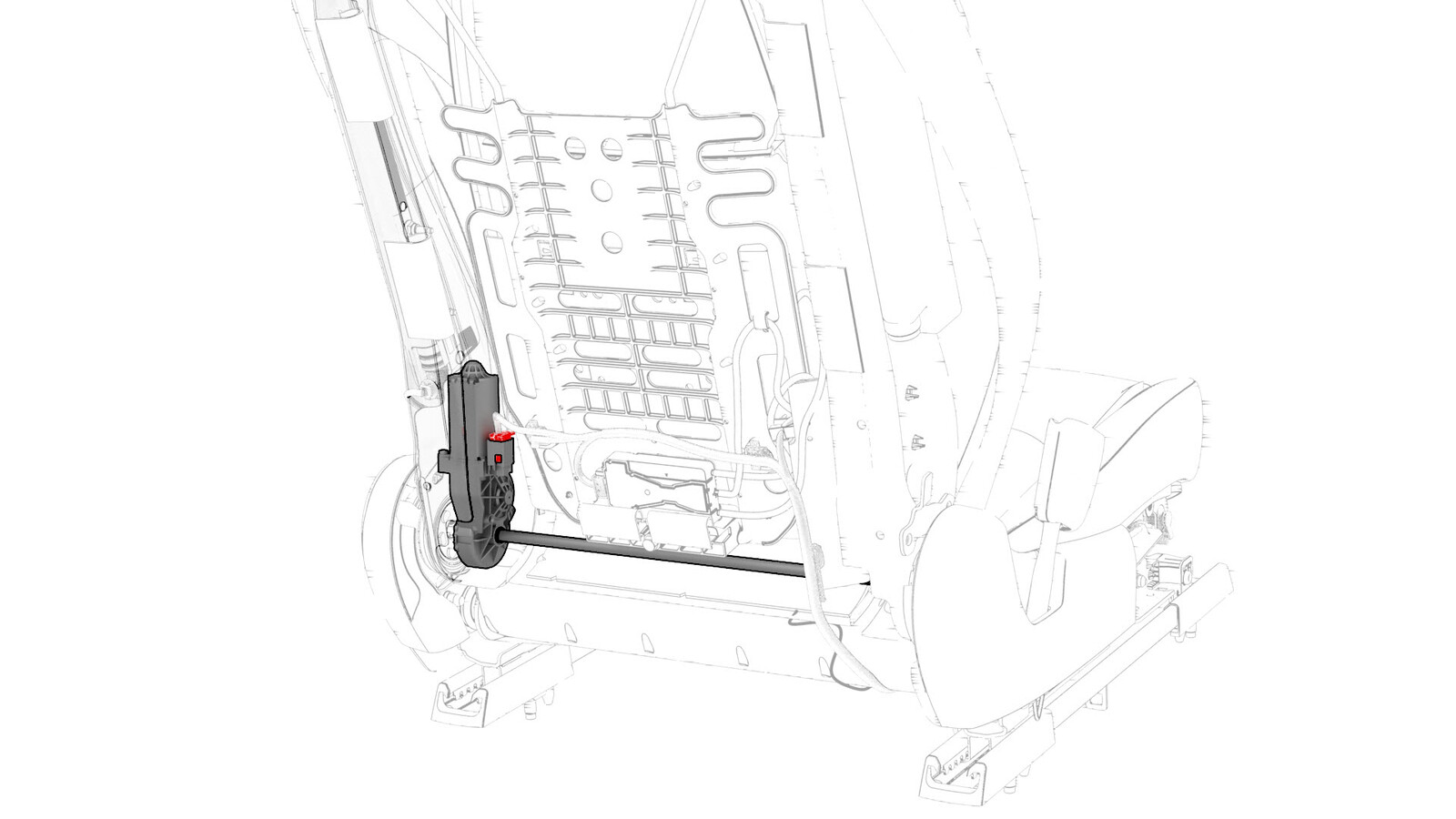

将电气线束从靠背倾角调节电机连接器上断开。
-

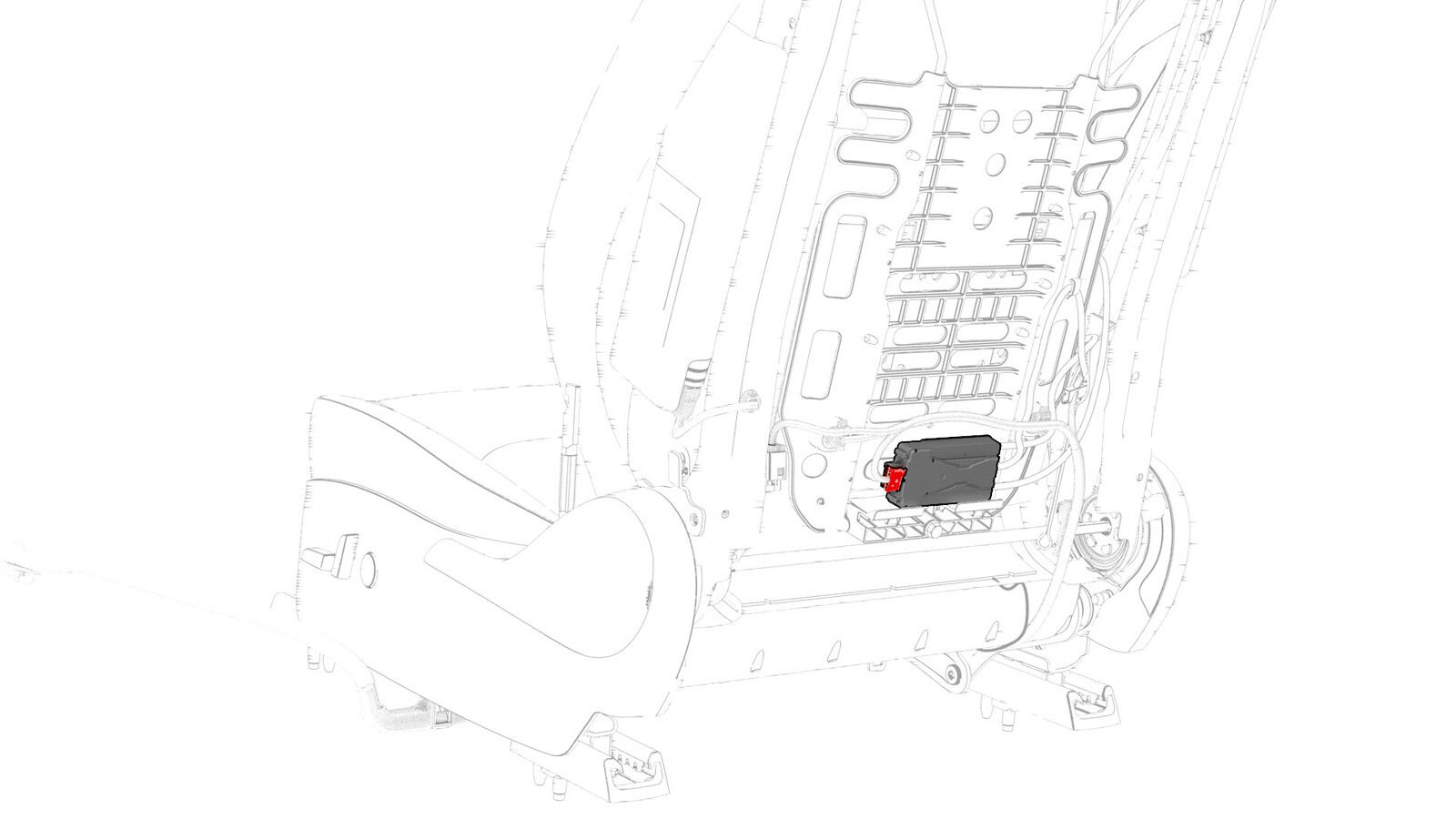

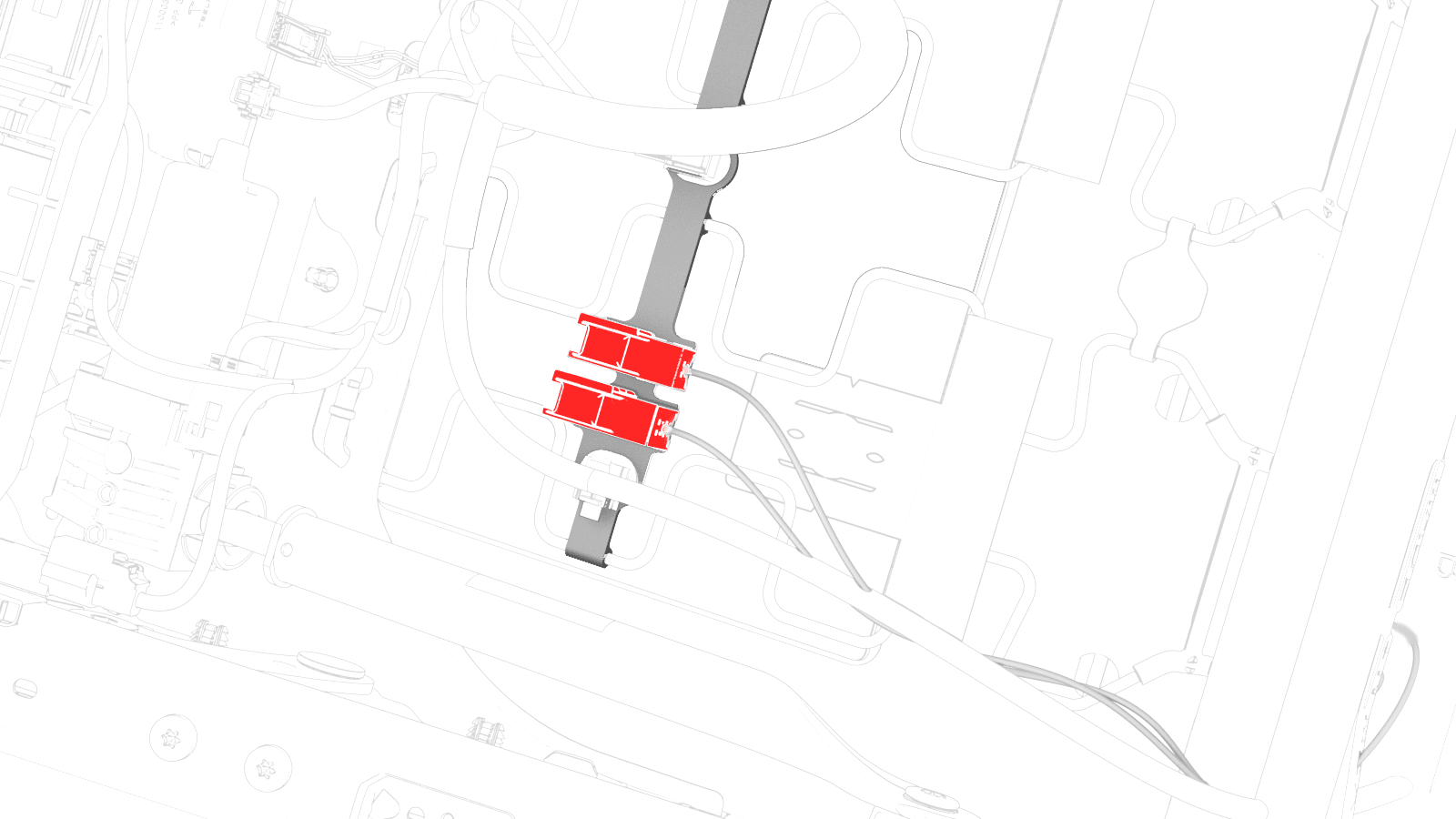

断开电气线束与电子控制单元 (ECU) 连接器的连接。
-

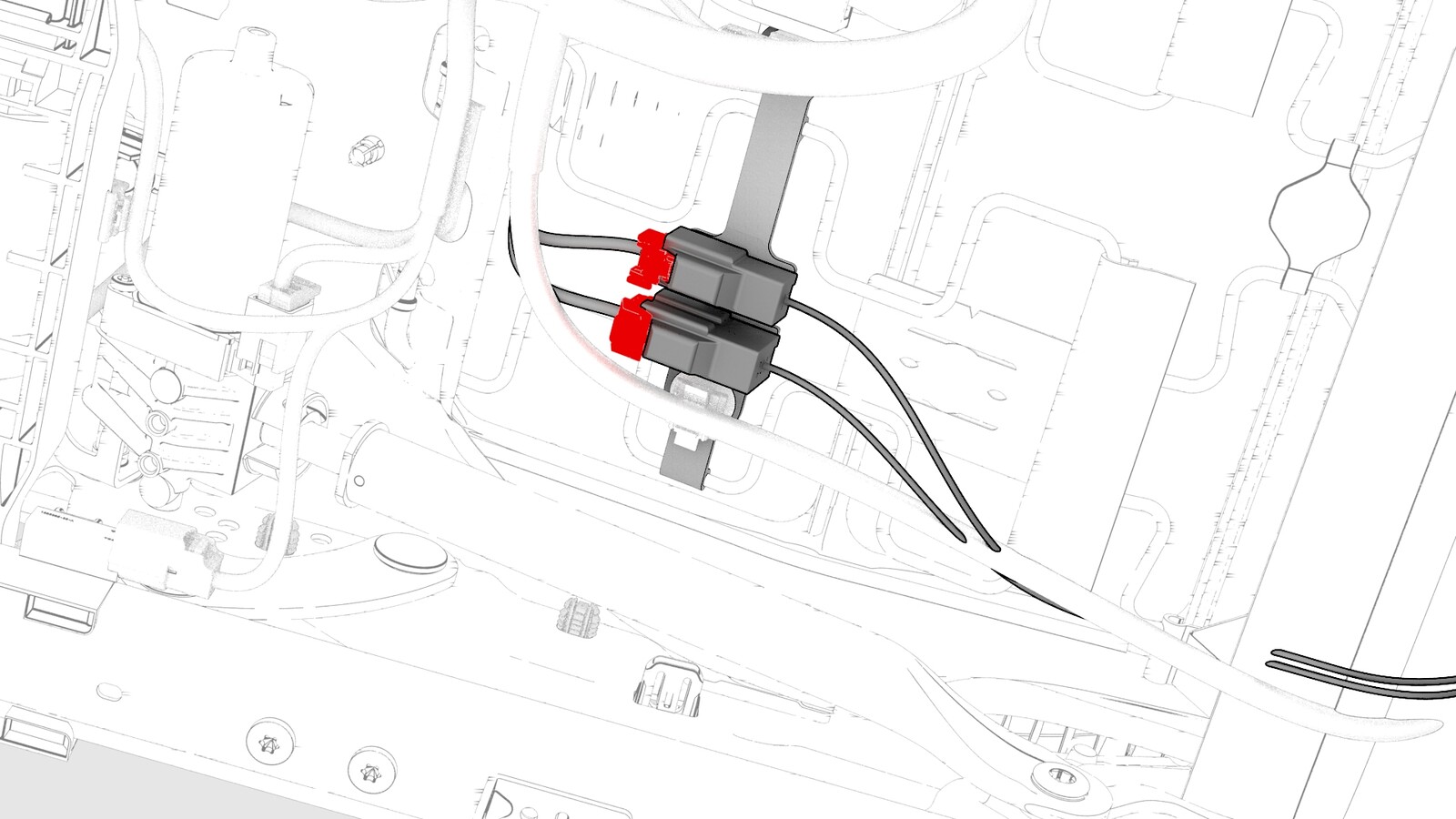

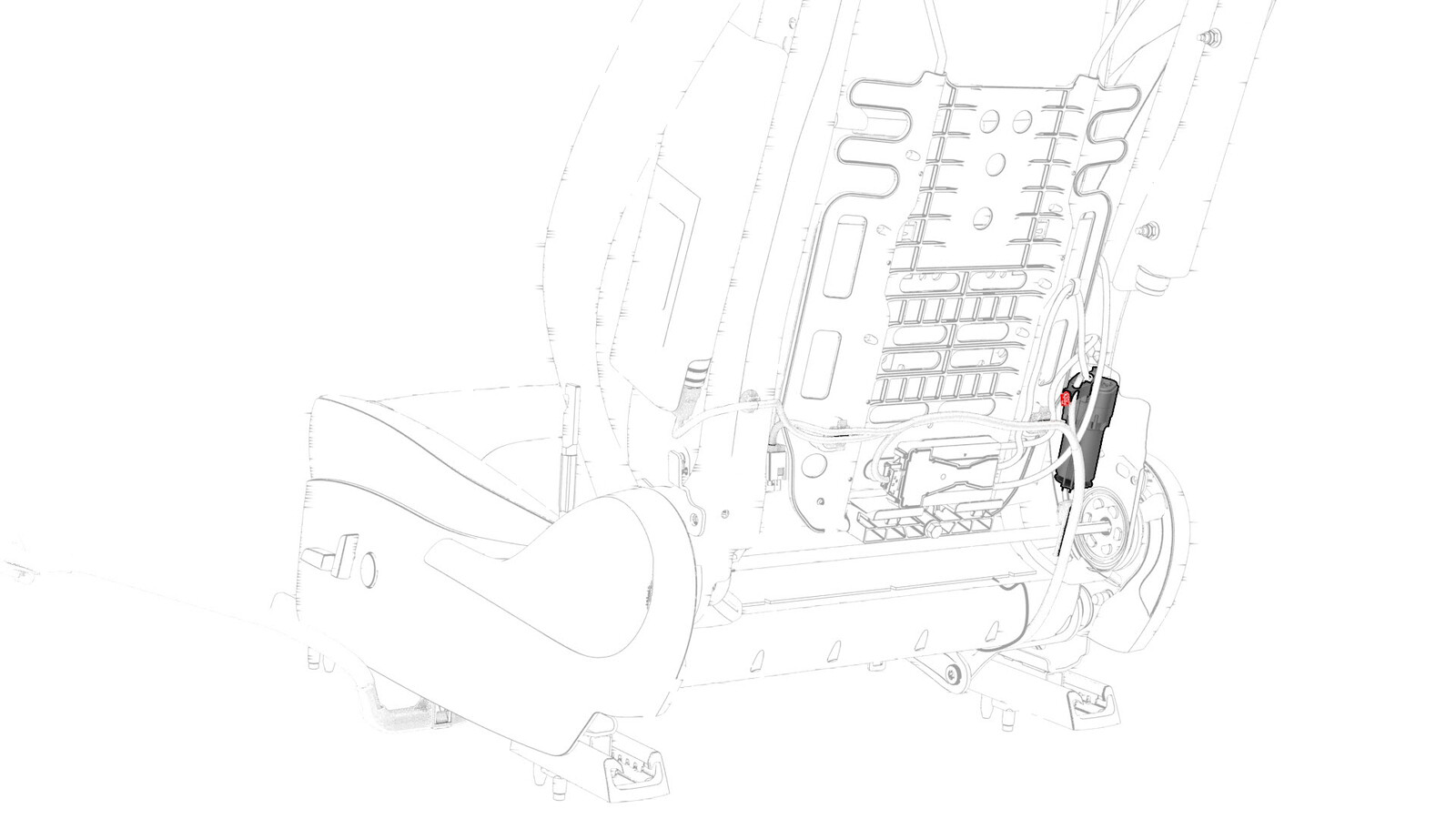

将电气线束从腰托泵连接器上断开。
-
松开将电气线束固定到座椅框架的夹子，然后将电气线束从座椅框架上拆下。
-
断开电气线束与座椅加热器连接器的连接。
-
松开将座椅加热器连接器固定到座椅底部的卡子，然后将连接器与座椅底部分开。
-

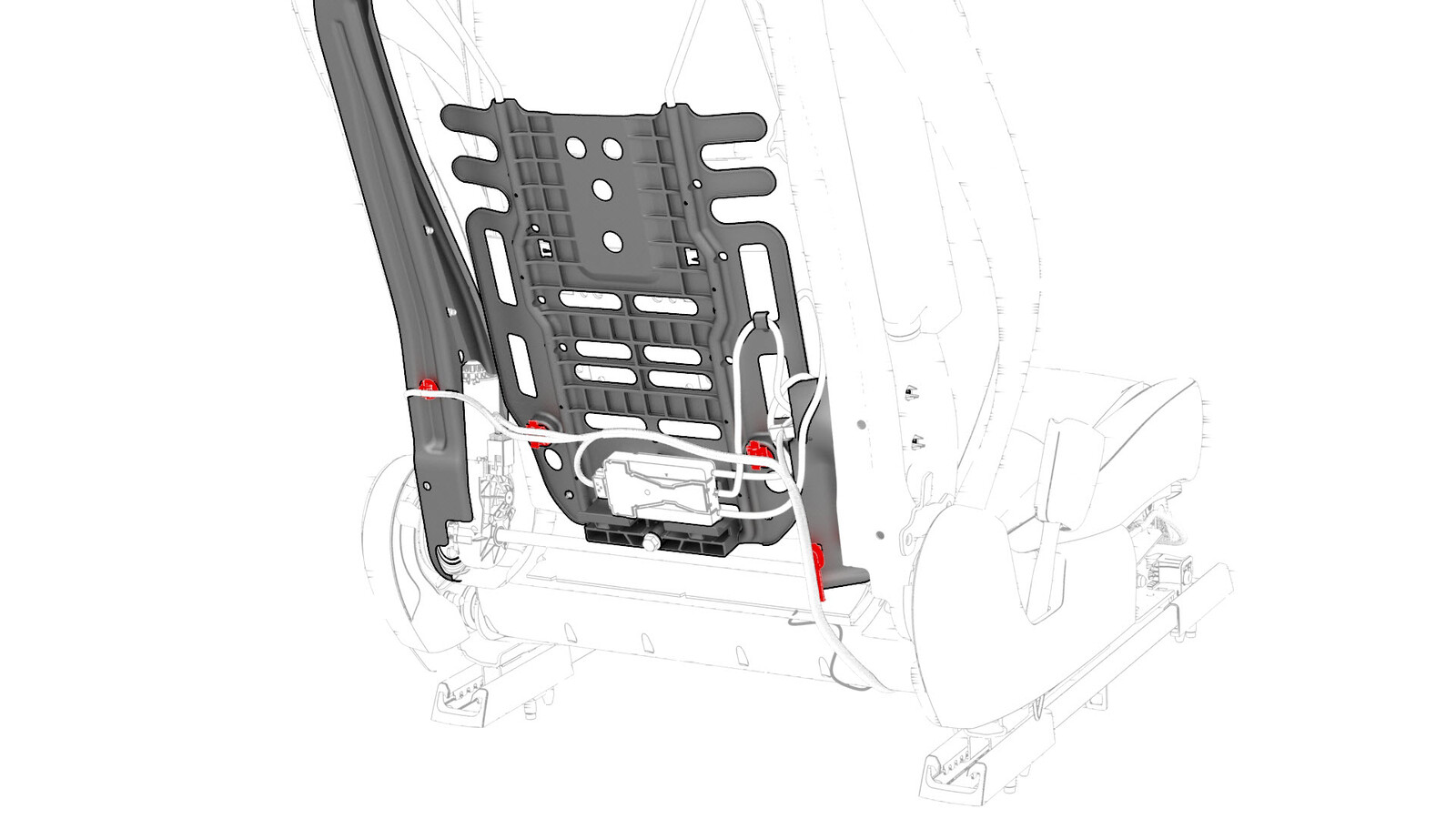

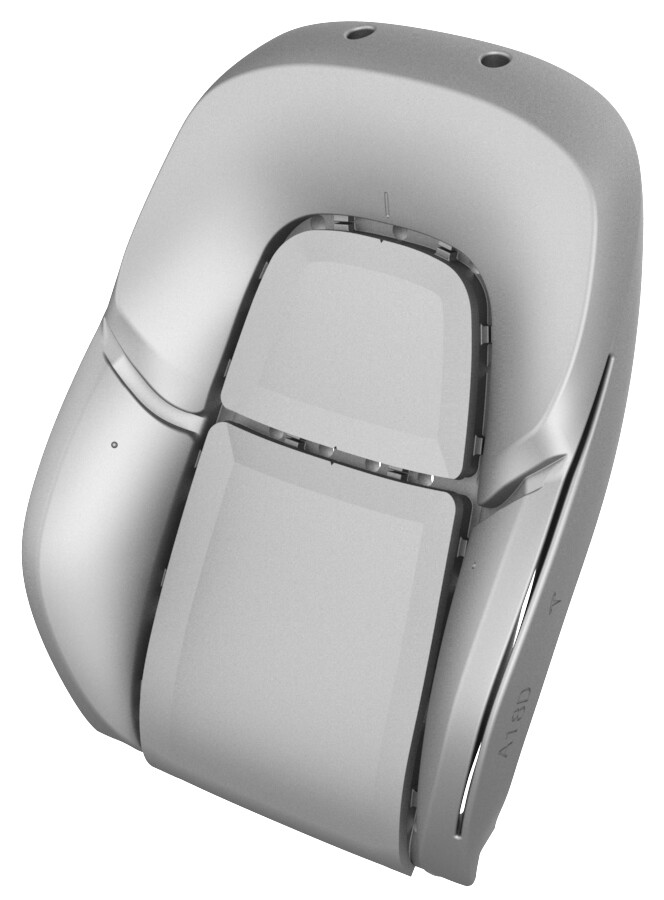

松开将靠背泡沫固定到座椅靠背框架的卡子。
注从底部开始向上操作，逐个松开卡子。
-
将靠背泡沫底部从座椅靠背框架中移出，然后向上抬起泡沫总成，将其从框架中取出。
-
松开将驾驶位座椅靠背饰板固定到座椅靠背泡沫的系带。
-
松开将驾驶位座椅靠背饰板固定到座椅靠背泡沫的卡子（2 个）。
-
将气囊滑槽连同其内部的气囊一起滑过座椅靠背泡沫，然后小心地将气囊从气囊滑槽上拆下。
警告确保驾驶位侧安全气囊安装柱未卡在气囊滑槽孔中。警告从气囊滑槽上拆下气囊时，请务必谨慎操作。气囊以特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。
-
将驾驶位座椅靠背饰板从座椅靠背泡沫上拆下。
安装
- 将驾驶位座椅靠背饰板放到驾驶位座椅上。
-
将驾驶位侧安全气囊安装到气囊滑槽中，然后将气囊滑槽连同其内部气囊一起插入座椅靠背泡沫上的凹槽中。
警告确保驾驶位侧安全气囊安装柱伸出滑槽孔外。警告将气囊安装到气囊滑槽中时，请务必谨慎操作。气囊以特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。注请观看以下视频，了解如何正确地将驾驶位侧安全气囊安装到气囊滑槽中，以及如何将该滑槽安装到座椅泡沫中。
-
安装将驾驶位座椅靠背饰板固定到座椅靠背泡沫的卡子（2 个）。
-
安装将驾驶位座椅靠背饰板固定到座椅靠背泡沫的系带。
-
将驾驶位座椅靠背和泡沫总成安装到座椅靠背框架上。
注首先，将泡沫饰板垂直滑入座椅靠背框架。确保头枕柱与座椅靠背泡沫接合。务必将与框架接合的加热器线束及下饰板推入框架背面。
-
拧紧将靠背泡沫固定到座椅靠背框架的卡子（7 个）。
注从顶部开始向下操作，逐个紧固卡子。
-
将座椅加热器连接器安装到座椅底部，然后紧固将连接器固定到座椅底部的卡子。
-
将电气线束连接到座椅加热器连接器。
-
将电气线束安装到座椅框架，然后紧固将电气线束固定到座椅框架的夹子。
-
将电气线束连接到腰托泵连接器。
-
将电气线束连接到电子控制单元 (ECU) 连接器。
-
将电气线束连接到靠背倾角调节电机连接器。
-
将侧安全气囊安装到座椅框架，然后安装新的螺母，将气囊固定到框架上。5.4 Nm (4.0 lbs-ft) +/- 0.9 Nm警告仅允许使用手动工具紧固螺母。请勿使用冲击工具。
-
安装将腰部支撑底部固定到座椅总成的螺栓。5 Nm (3.7 lbs-ft)注此螺栓位于腰部电子控制单元 (ECU) 下方。提示： 推荐使用以下工具：
- 10 毫米套筒
-
将电气线束连接到侧安全气囊连接器。
-
紧固将座椅靠背盖板外侧固定到座椅靠背框架的卡子。
- 钩上覆盖座椅靠背框架左下角和右下角的上部盖板。
- 钩上覆盖座椅靠背框架左下角和右下角的下部盖板。
- 将座椅靠背外壳安装到座椅上。请参阅外壳 - 座椅靠背 - 驾驶位（拆卸和更换）。
-
将内侧护板安装到座椅上，然后紧固将护板固定到座椅的卡子。
- 安装驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
- 安装驾驶位座椅头枕饰板。请参阅饰板 - 头枕 - 驾驶位（拆卸和更换）。
- 安装驾驶位座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
-
如果维修北美车辆的副驾位座椅：
- 开始校准前，移走副驾位座椅上的所有物品。
- 在车辆触摸屏上，点击，然后检查车辆固件版本。如果车辆固件是 2023.2.11 或更高版本，请执行软件重新安装。请参阅软件重新安装 - 触摸屏。如果车辆固件不是 2023.2.11 或更高版本，请更新车辆固件。请参阅软件更新。
- 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
- 解锁车辆网关。请参阅网关（解锁）。
- 在 Toolbox 中，点击Actions选项卡，然后搜索 “OCS”。
- 点击Run，以运行PROC_OCS1P_SELF-CALIBRATIONSearch for routine in ToolboxOCS1P delete Sandwich and calibrate routineSafety & Restraints / Seats - OCS1P Self Capacitance Calibration例行程序。
- 点击Actions选项卡，然后搜索 “Seat calibration”。
- 点击Run，以运行PROC_VCRIGHT_SEAT-CALIBRATESearch for routine in ToolboxRight Seat Calibration例行程序。
- 断开 Toolbox，然后将笔记本电脑从车辆上取出。
