气囊 - 副驾位(拆卸和安装)

校正代码 20010301 2.40 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前,确保 12V/低压电源已断开至少 1 分钟,否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果处理不当,辅助约束系统 (SRS) 组件可能很危险。请参阅气囊和辅助约束系统 (SRS) 预防措施

拆卸

  1. 拆下仪表板支架。请参阅仪表板支架(拆卸和安装)

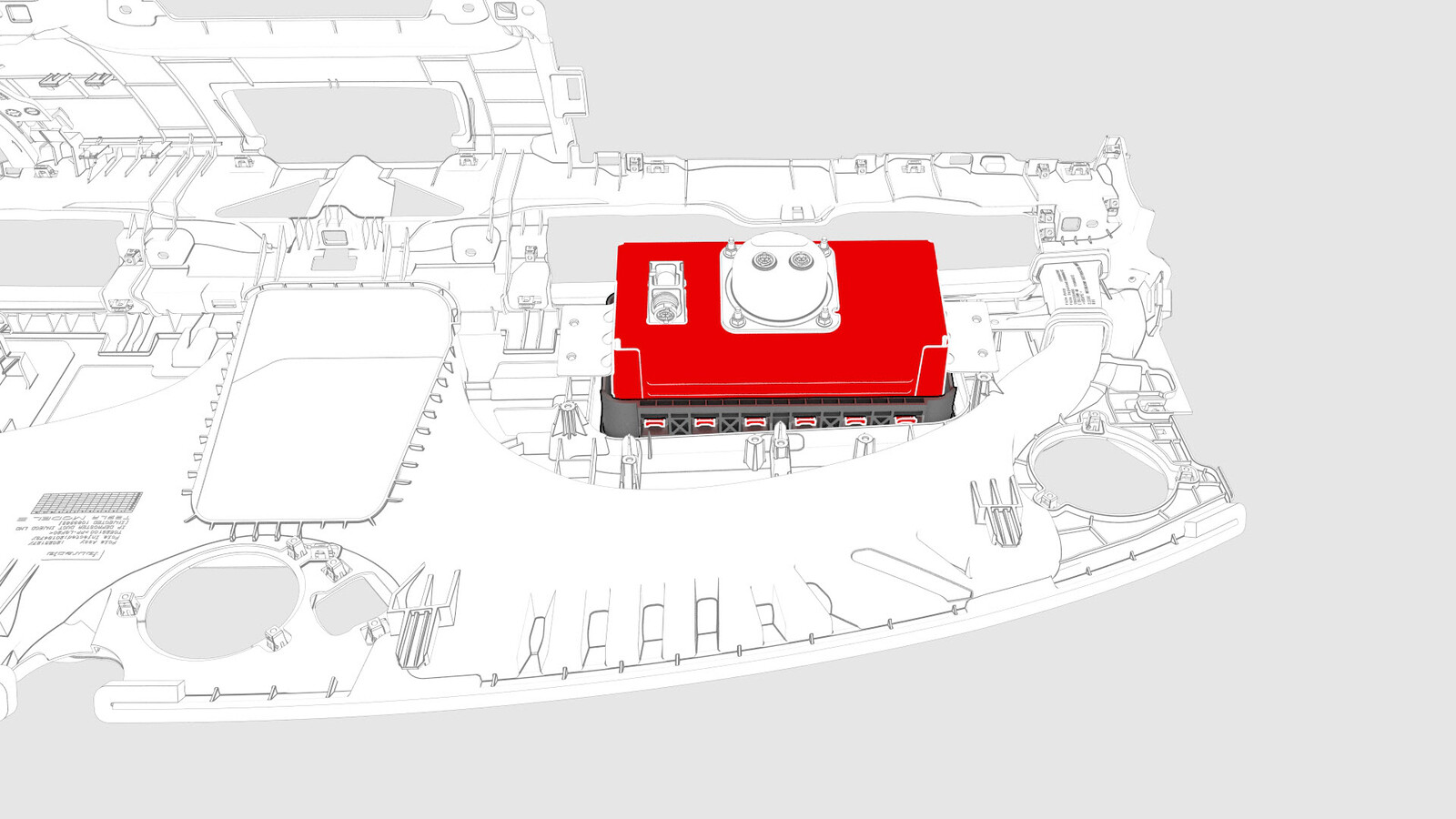

  2. 沿气囊总成的前部边缘施加压力,执行此操作的同时,折曲仪表板副驾位气囊四周,以松开仪表板支架四周 6 个气囊锁片中的每一个。
    提示: 借助大号一字螺丝刀松开锁片。
  3. 向上转动气囊,从仪表板支架四周分开气囊后部的 7 个锁片,然后从仪表板支架上拆下气囊。

安装

  1. 将气囊的 7 个锁片插入仪表板支架四周的匹配开口中。
  2. 将气囊转入仪表板支架,直至气囊前部的 6 个锁片锁入到位。
  3. 安装仪表板支架。请参阅仪表板支架(拆卸和安装)
