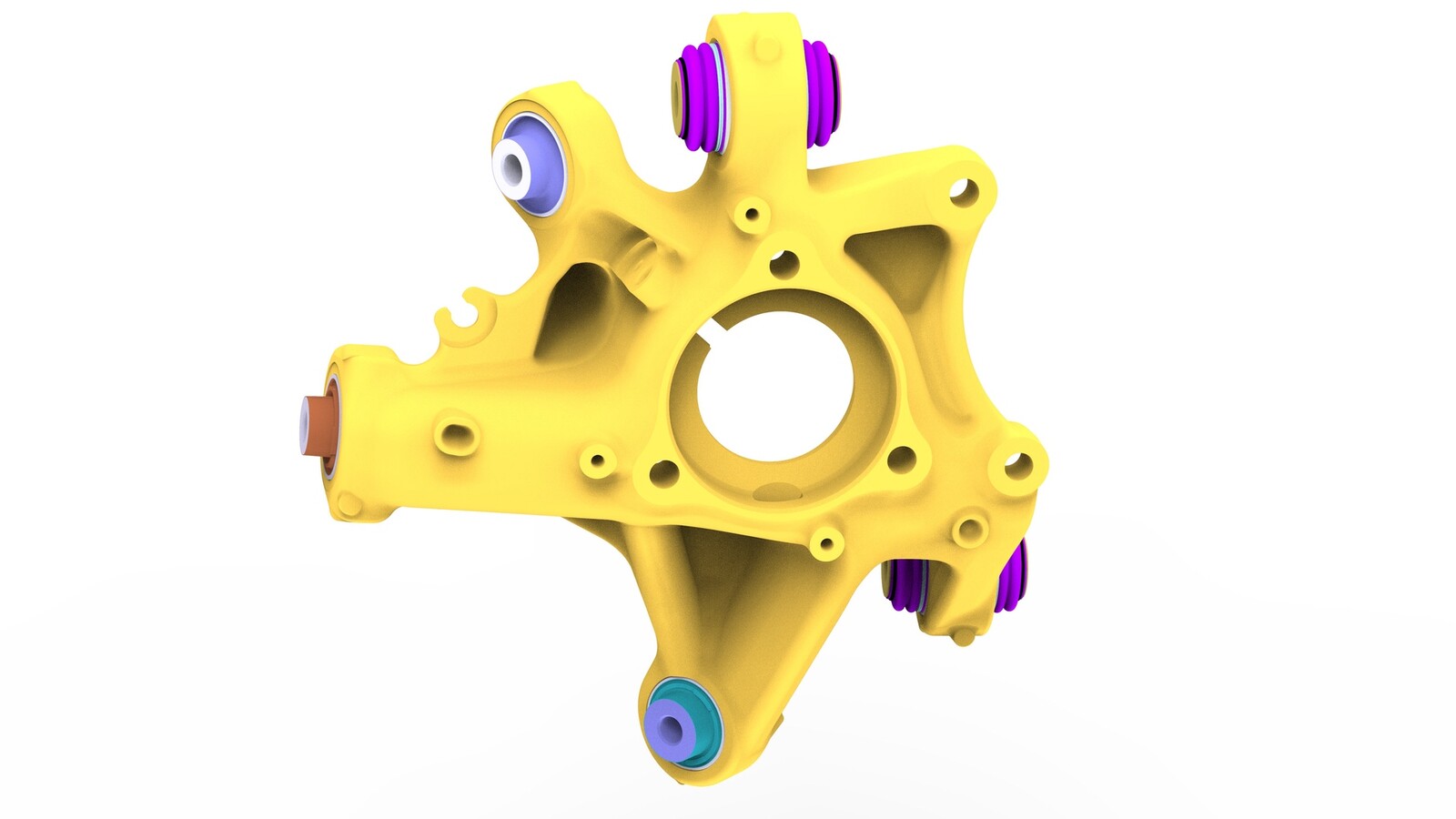

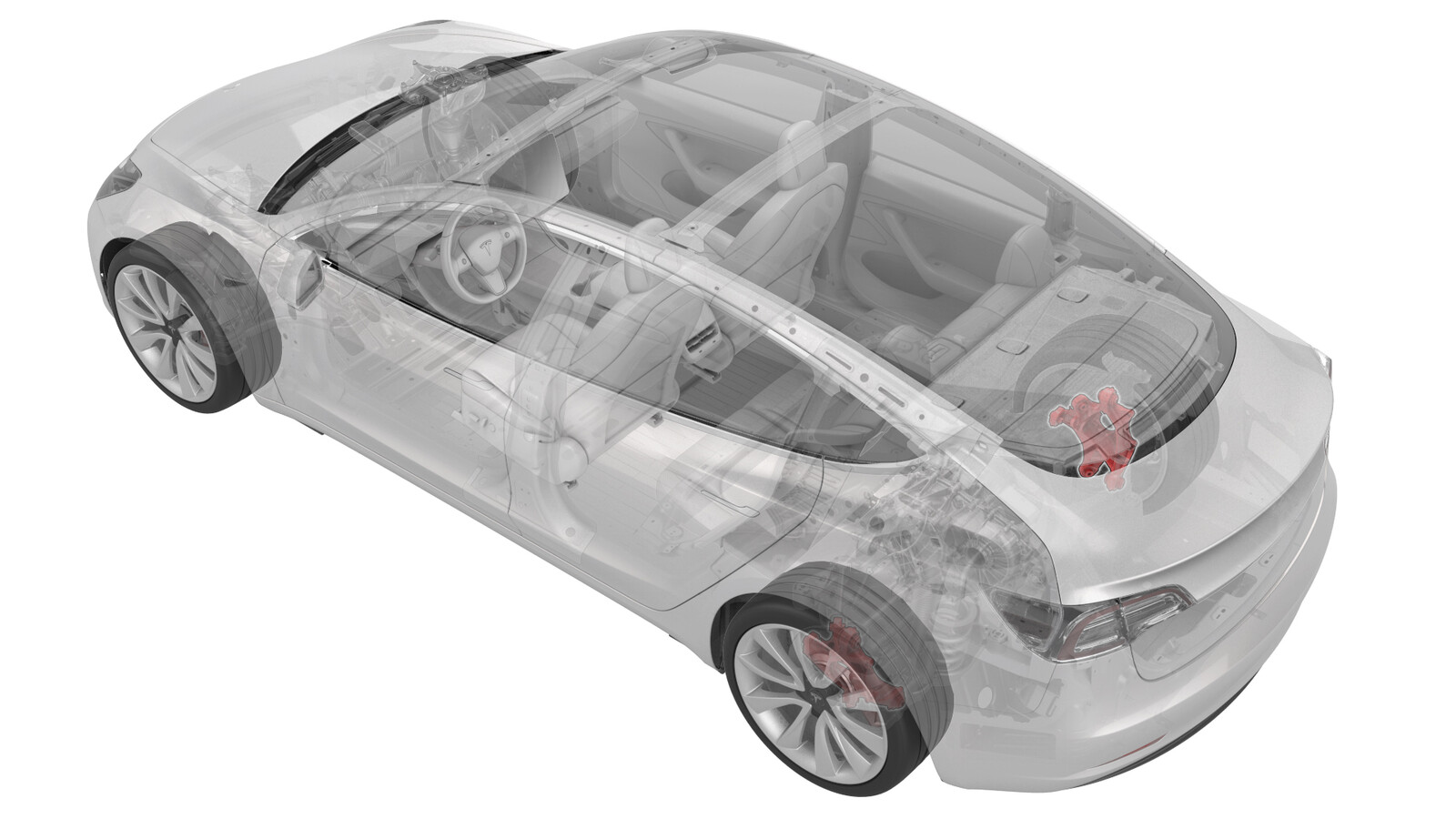

万向节 - 悬架 - 后 - 左侧（拆卸和更换）

校正代码 31030102 0.96 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-10-07: 将左半轴螺母的扭矩值从 245 Nm 更新为 300 Nm。
  • 2025-05-01: 添加了有关更换球头销的说明。
  • 2024 年 12 月 11 日：修改了提及单个/两个后下前连杆的说明。
  • 2023 年 11 月 17 日：提及在同时更换两个后前连杆的情况下需要添加校正代码 31030312。
  • 2023 年 11 月 14 日：提及在同时更换单个后前连杆的情况下需要添加校正代码 31030302。
设备：
  • 1135103-00-A 牵引钩弹簧压缩器工具，Model 3
  • 1062500-00-A 磁场观察器卡片
  • 1137855-00-A 后行驶高度扭矩工具，MODEL 3
  • 1081765-00-A 3/4 吨托臂支架
  • 1459409-00-A 轮毂轴承千斤顶适配器，MODEL 3
警告
During installation of the brake caliper, make sure that the flexible brake hose is not twisted and can bend forward. The flexible brake hose must not make contact with the wheel arch liner when the vehicle is lowered.
注
请参阅零件目录，了解应与更换的后转向节配对的各种后侧下前连杆零件号的相关信息。
注
如果仅因转向节上部球头存在间隙而需更换后转向节，请参阅球头 - 后 - 上 - 后转向节 - 左（拆卸和更换） ((拆卸和更换))并检查上部球头上的标记。如果没有标记，请更换后上部球头，而非后转向节。
注
如果必须更换后前连杆，请将校正代码 31030302（若更换单个连杆）或 31030312（若更换两个连杆）添加至工项。请参阅“维修手册”程序 31031412 查看拆卸和安装后下前连杆的操作说明；参阅“维修手册”程序 31031402 查看拆卸和安装后上前连杆的操作说明。
警告
The video(s) included in this procedure are meant as an overview for supplemental purposes only. Follow all of the steps listed in the procedure to avoid damage to components and/or personal injury.

拆卸

  1. 检查轮胎是否存在异常磨损。
    注
    记录任何可能需要定位的异常轮胎磨损。
  2. 打开左侧前车门。
  3. 将车辆置于“牵引”模式。
  4. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  5. 松开左侧后轮毂螺母，但请勿在此时拆下车轮。请参阅 轮毂（拆卸和安装）。
  6. 松开左侧后半轴螺母。
  7. 拆下左侧后车轮。请参阅 轮毂（拆卸和安装）。
  8. 断开驻车制动器上的电气线束连接器。

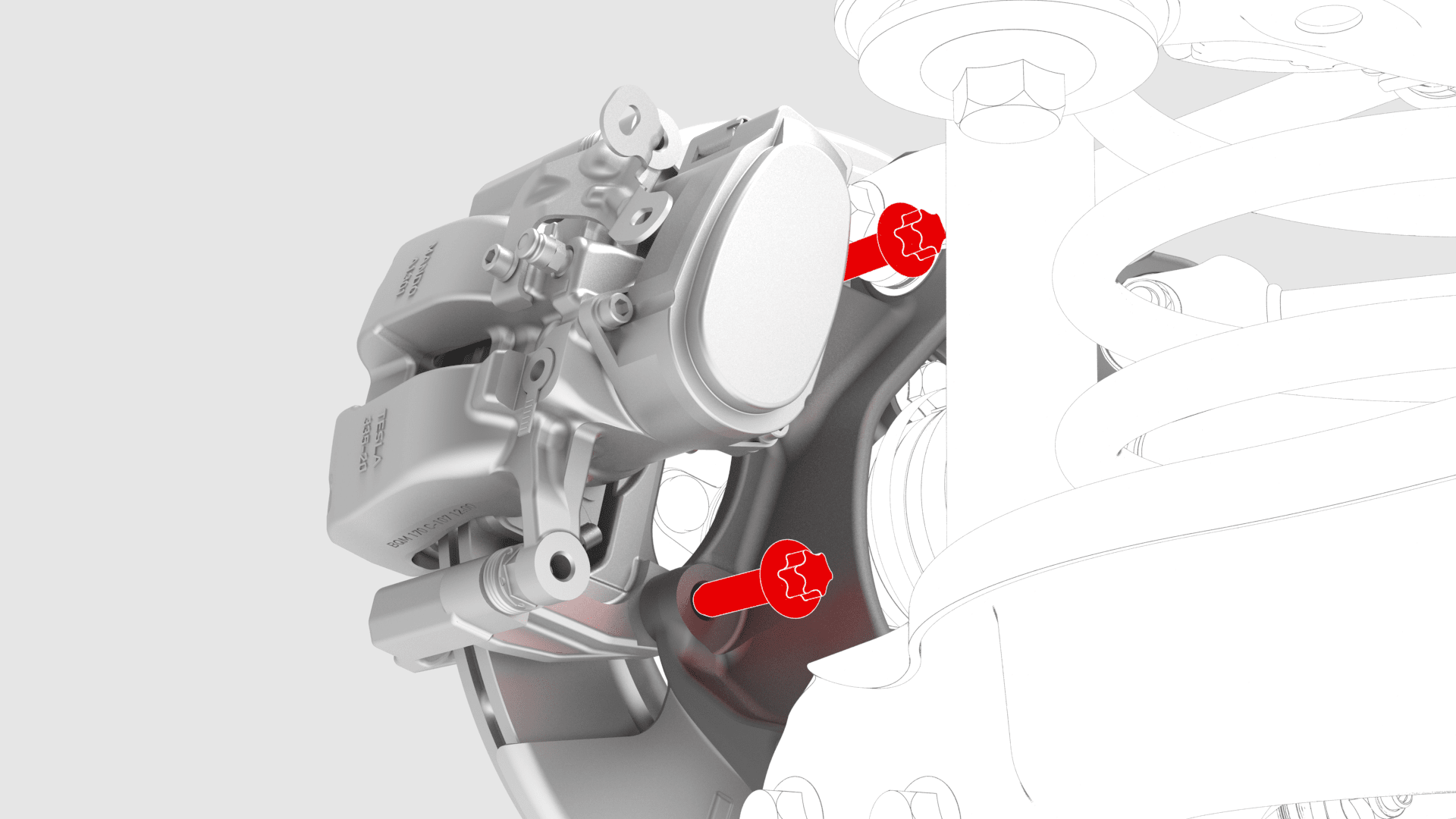

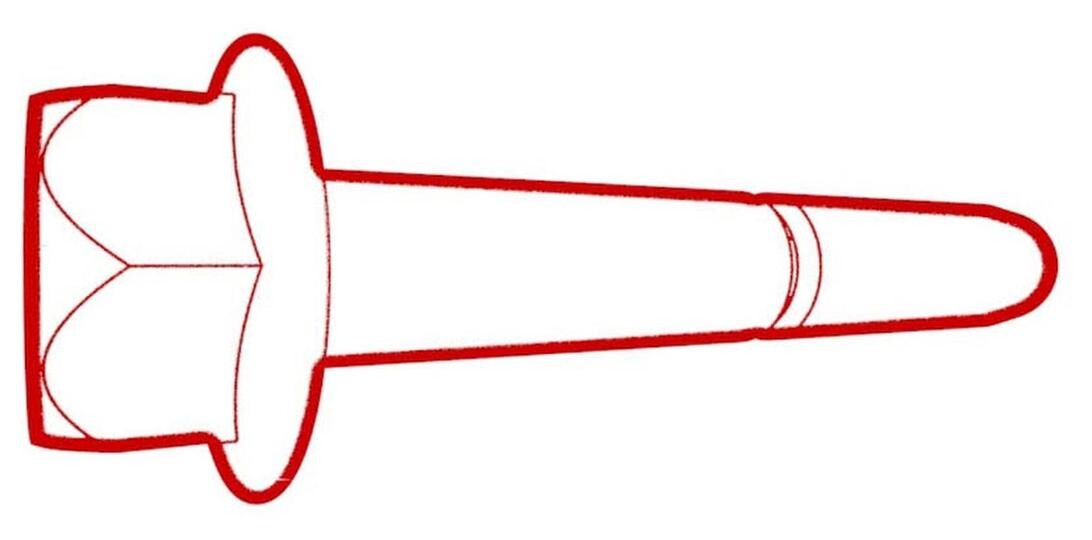

  9. 拆下并弃用将左后制动钳固定到左后转向节的螺栓（2 个），将制动钳从转向节上拆下，然后将制动钳挂在 S 型钩上。
    83 Nm (61.2 lbs-ft)
    注
    手动拧紧带耳螺母，固定早期生产的车辆上的制动盘。
    提示
    推荐使用以下工具
    • 外梅花套筒 E18

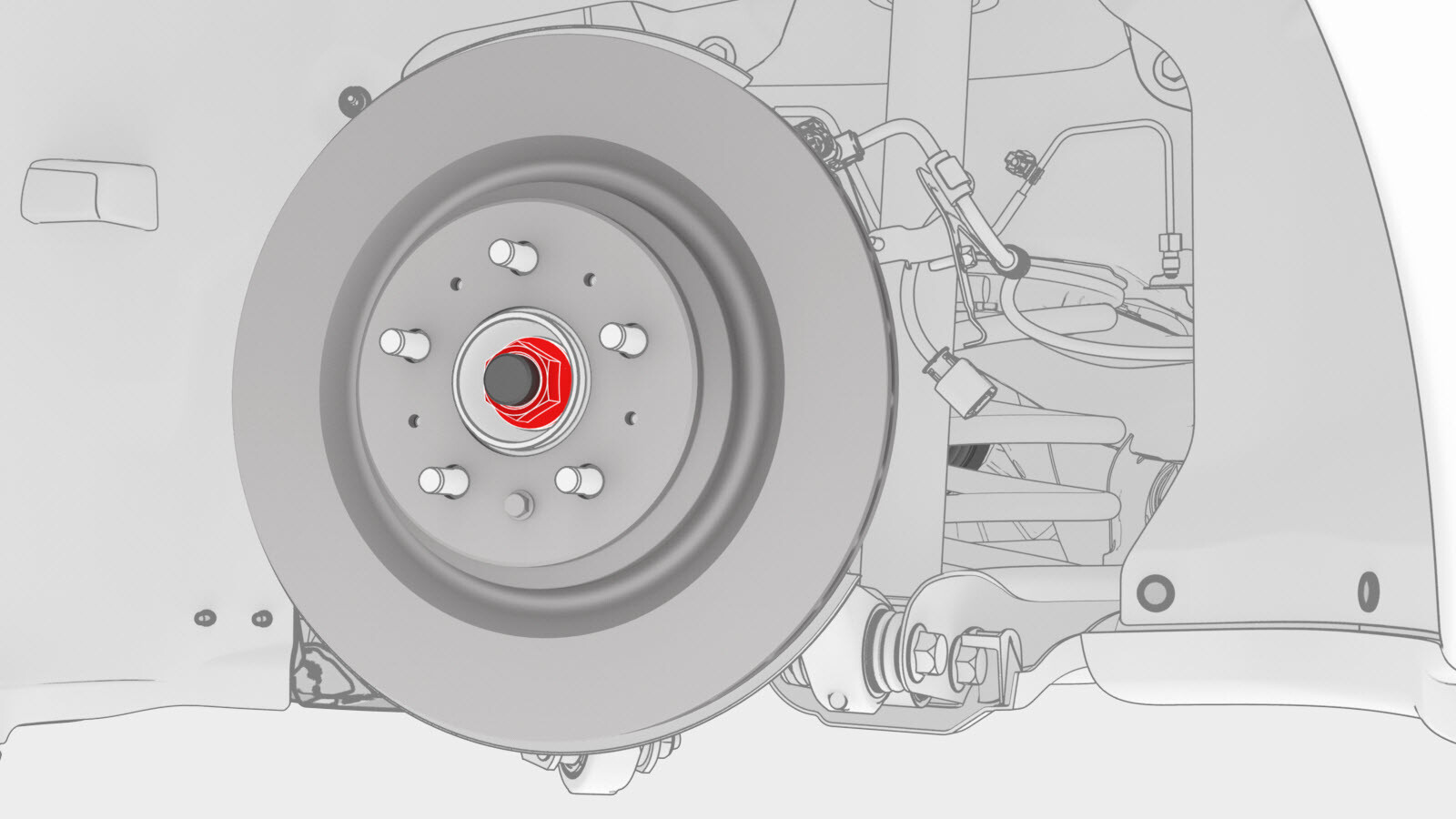

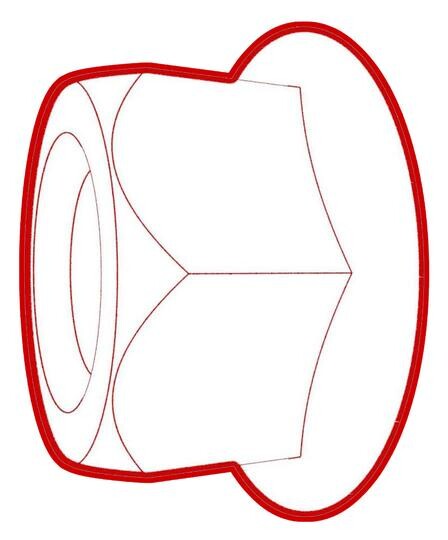

  10. 拆下并弃用螺母，然后拆下将左侧半轴固定到轮毂总成的垫圈。

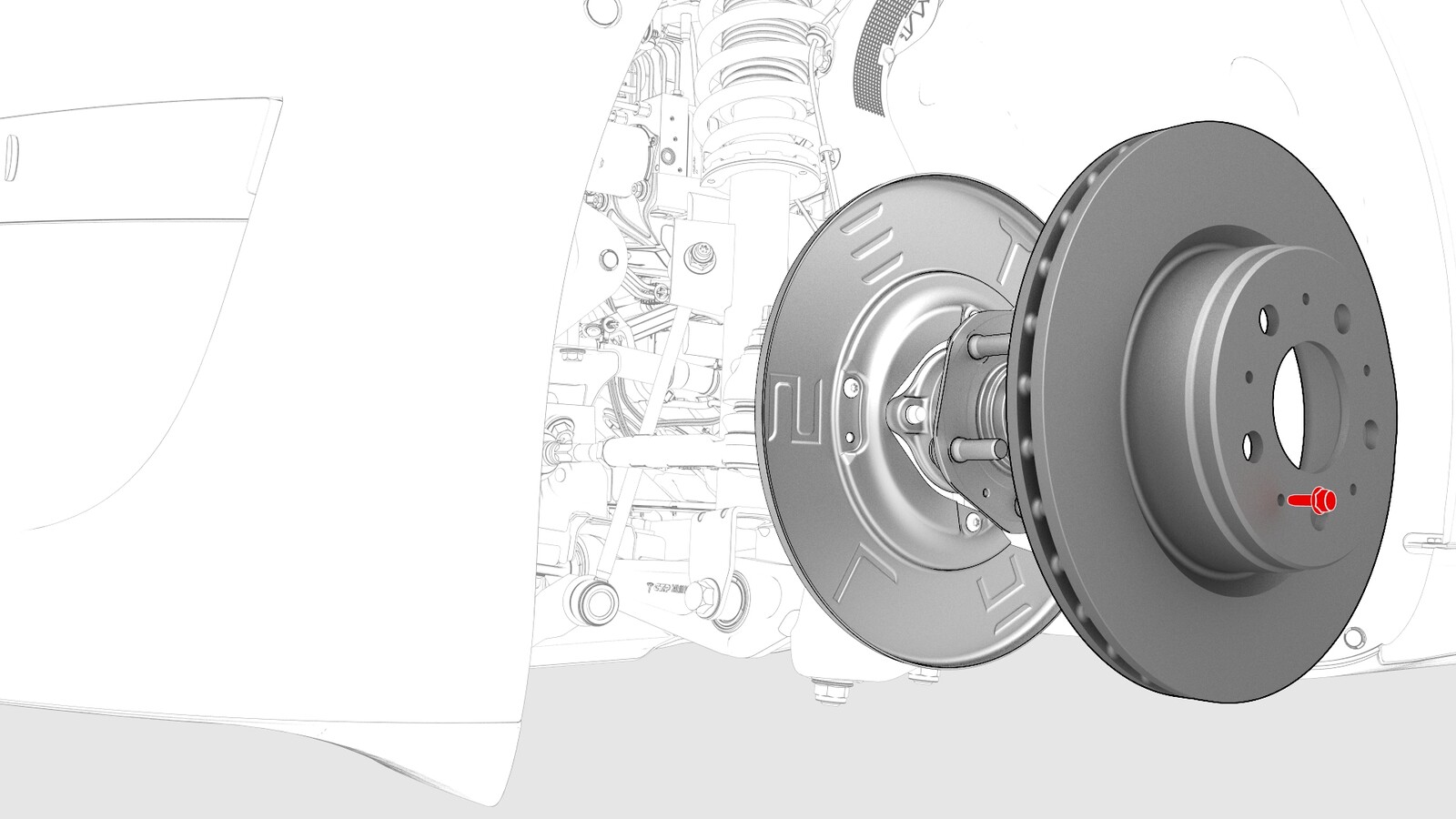

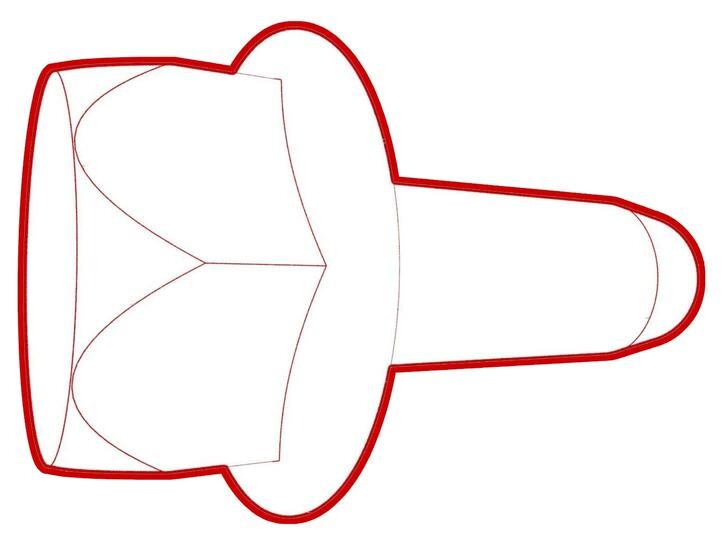

  11. 拆下将制动盘固定到轮毂轴承的螺栓。
    注
    早期生产的车辆可能未配备用于固定制动盘的螺栓。
  12. 向左侧后制动盘上安装轮毂拉拔器，然后将拉拔器垫圈 (x2) 和轮毂螺母 (x2) 安装到制动盘螺柱上并用手拧紧。
  13. 使用轮毂轴承拉拔器将半轴从轮毂轴承花键上松开。
    注
    半轴在后续步骤中拆卸。
  14. 从左侧后制动盘螺柱上拆下轮毂螺母 (x2) 和拉拔器垫圈 (x2)，然后从制动盘上拆下轮毂拉拔器。
  15. 从车上拆下左侧后制动盘。
    警告
    将制动盘盖朝下，以防止损坏制动盘表面。

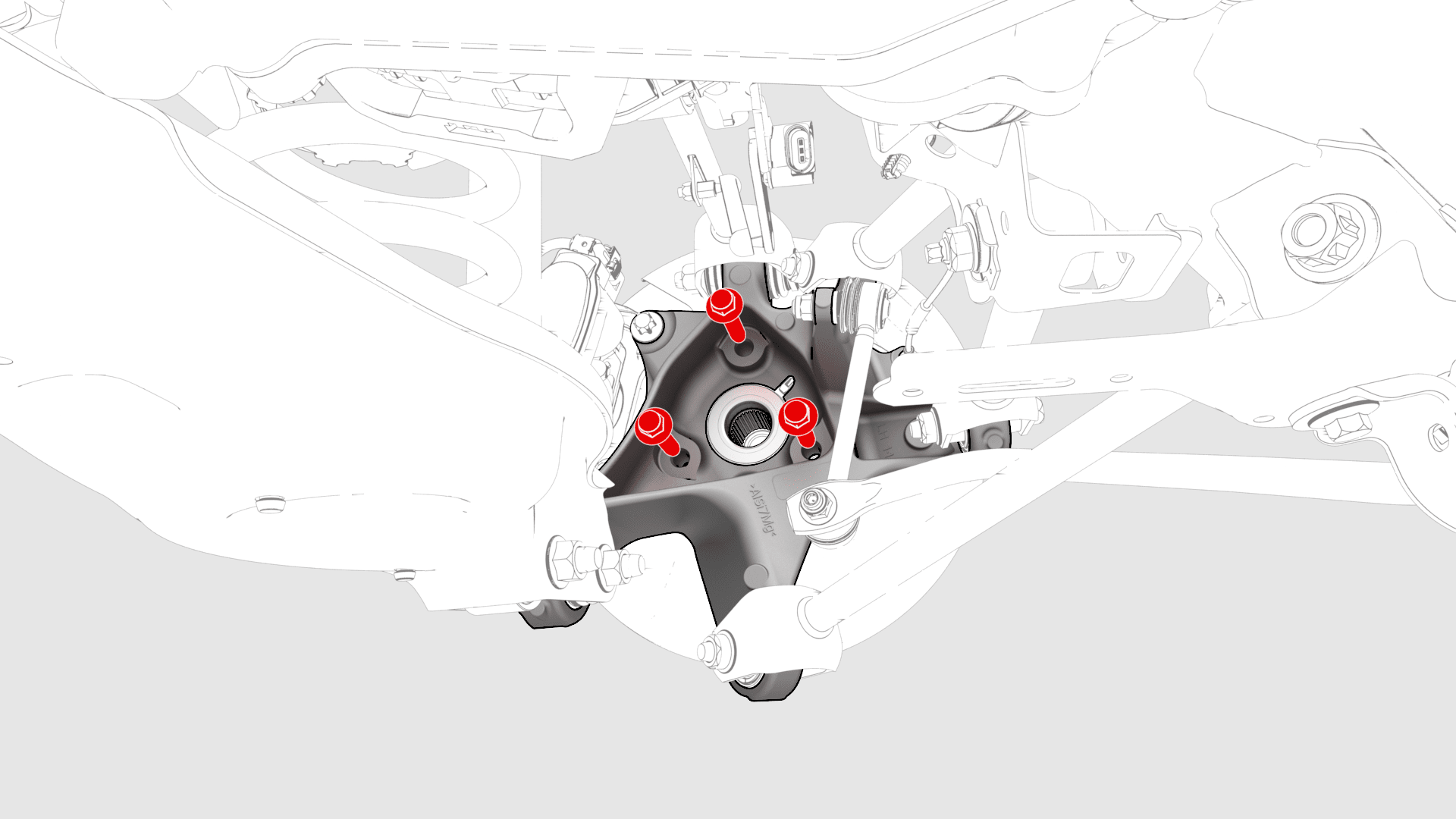

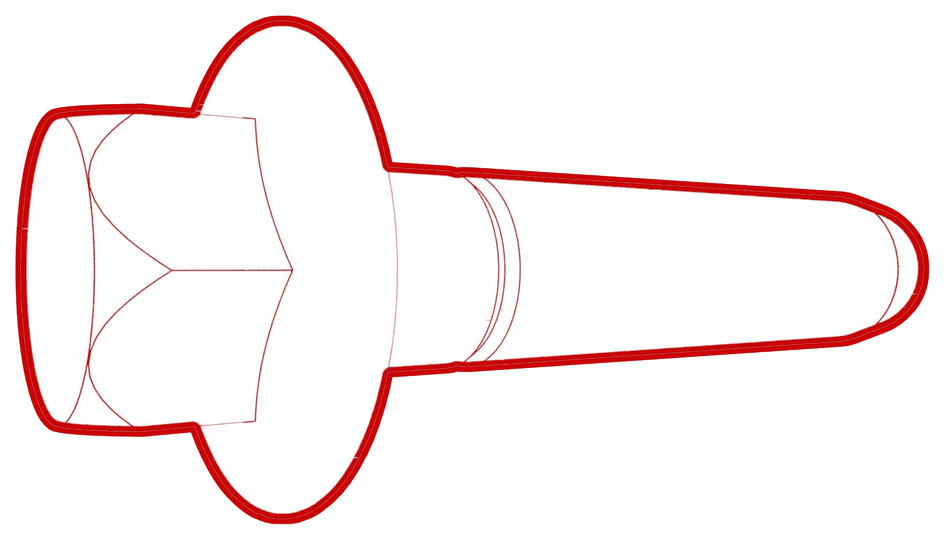

  16. 拆下将左侧后轮毂固定到转向节的螺栓 (x3)，然后从车轴上拆下轮毂。

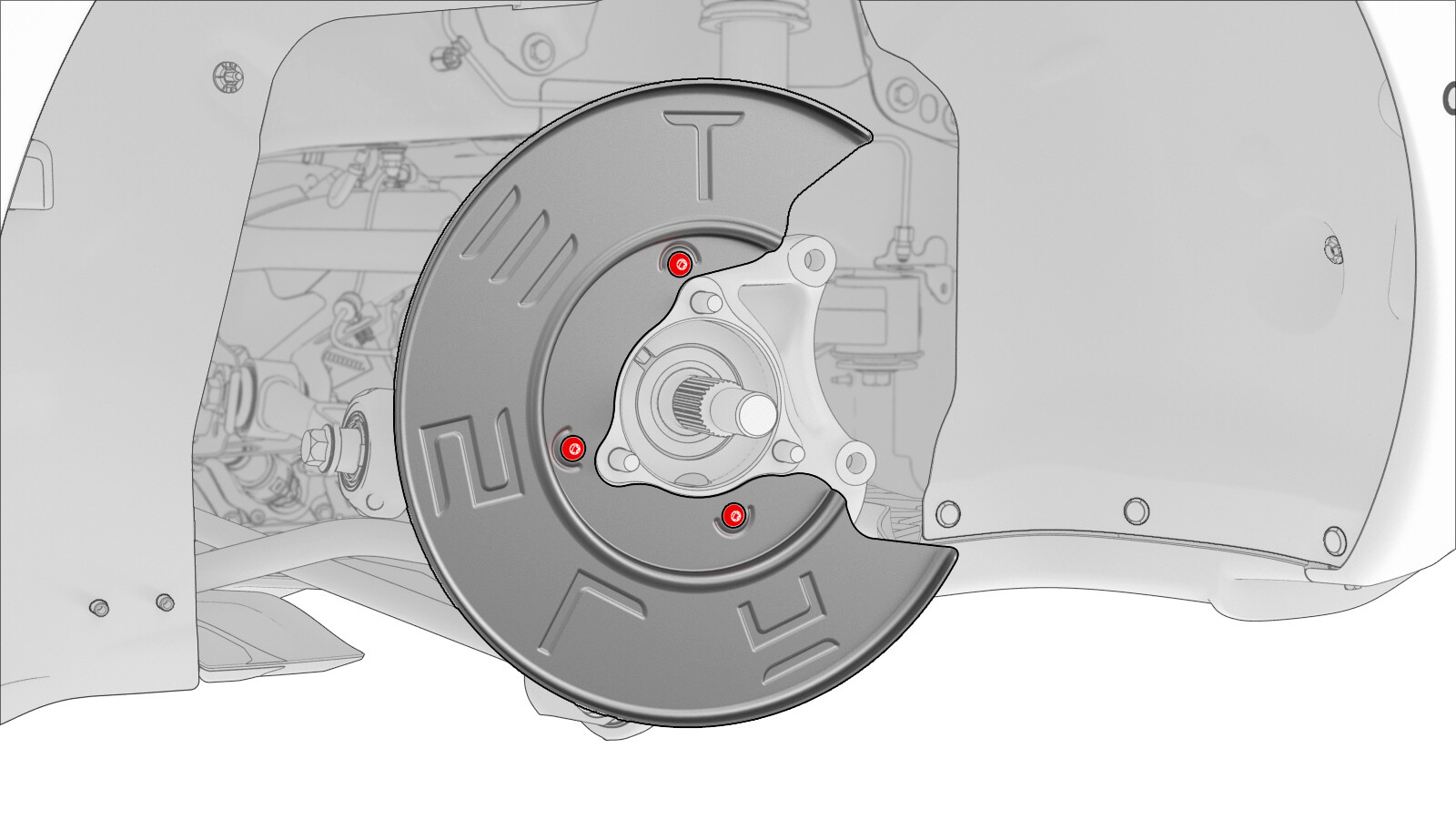

    图 1. 为清晰起见，图中的半轴已隐藏
  17. 拆下将左侧后制动防尘罩固定到转向节的螺栓 (x3)，然后从车上拆下防尘罩。

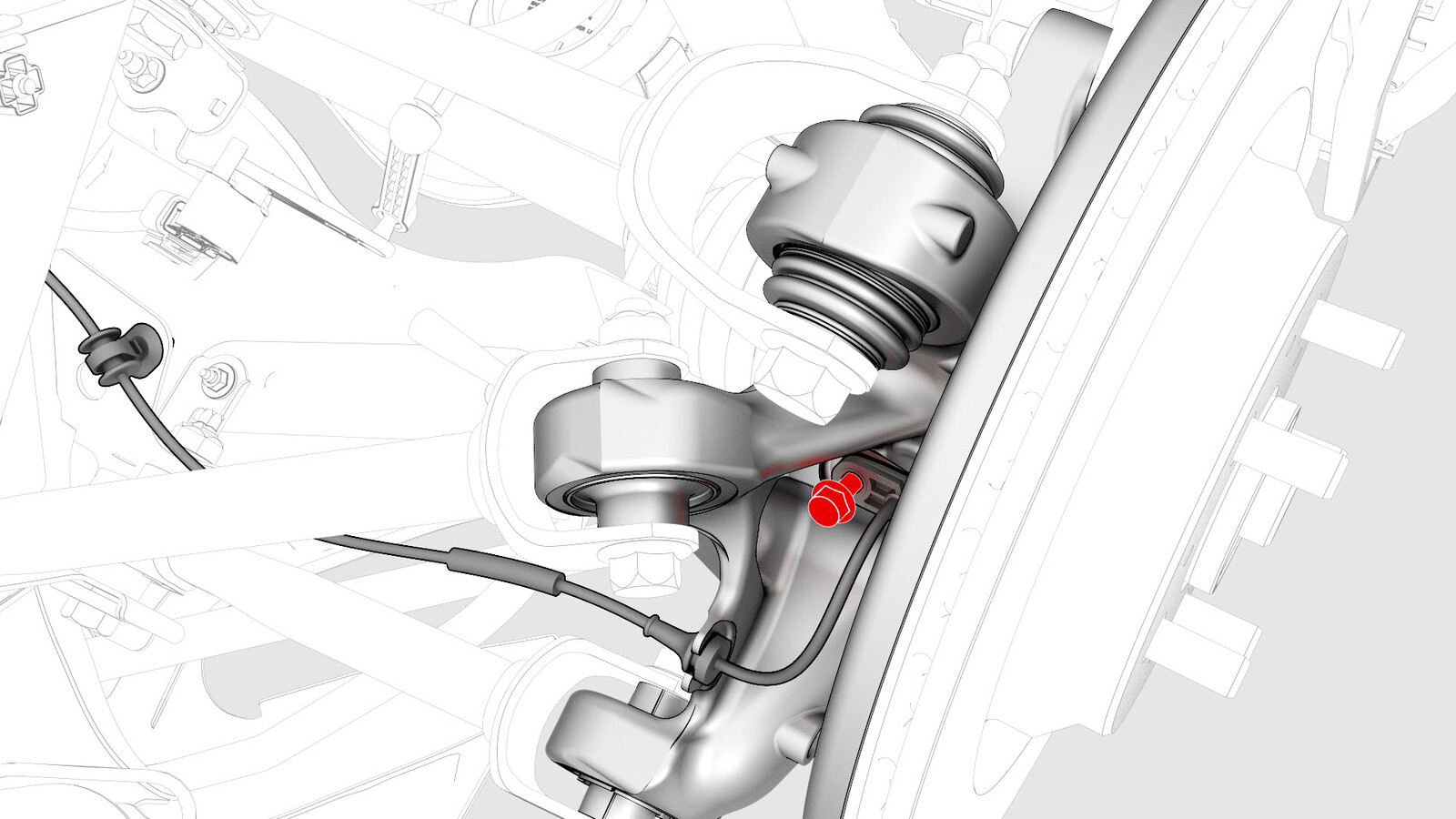

  18. 拆下将左侧后防抱死制动系统车轮转速传感器固定到转向节的螺栓。

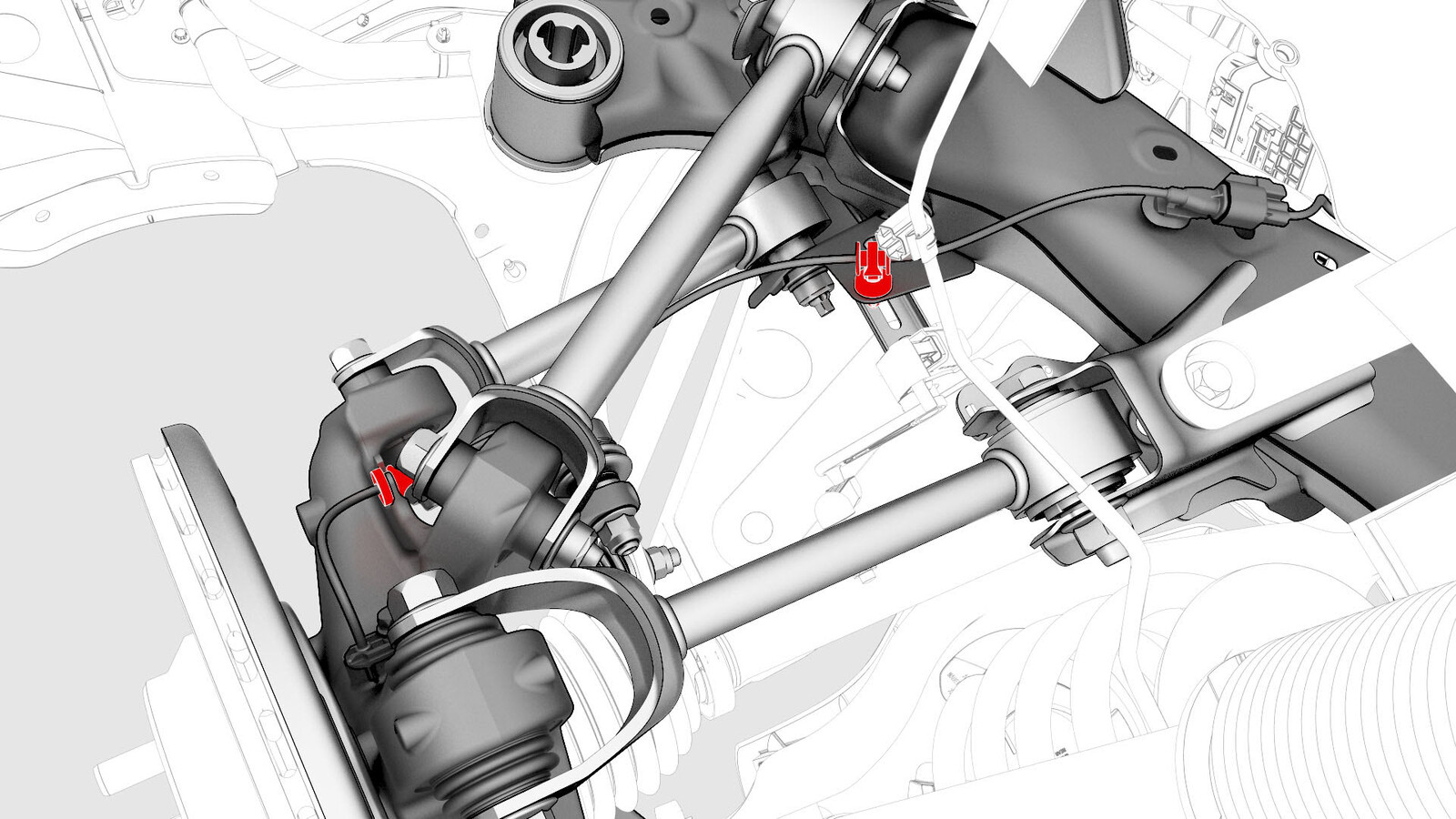

  19. 松开夹子，然后拆下将左侧后防抱死制动系统车轮转速传感器电缆固定到后转向节和支架的索环。
  20. 拆下左侧后悬架护罩。请参阅 护罩 - 后悬架 - 左侧（拆卸和更换）。

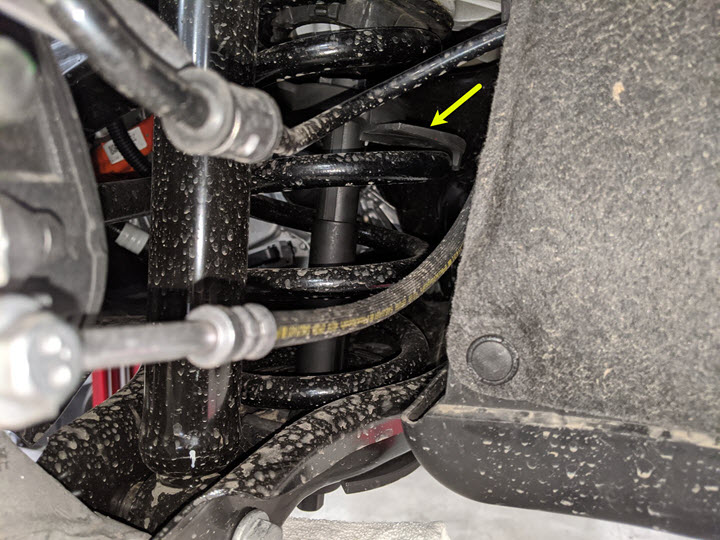

  21. 向左侧后螺旋弹簧上安装弹簧压缩器。

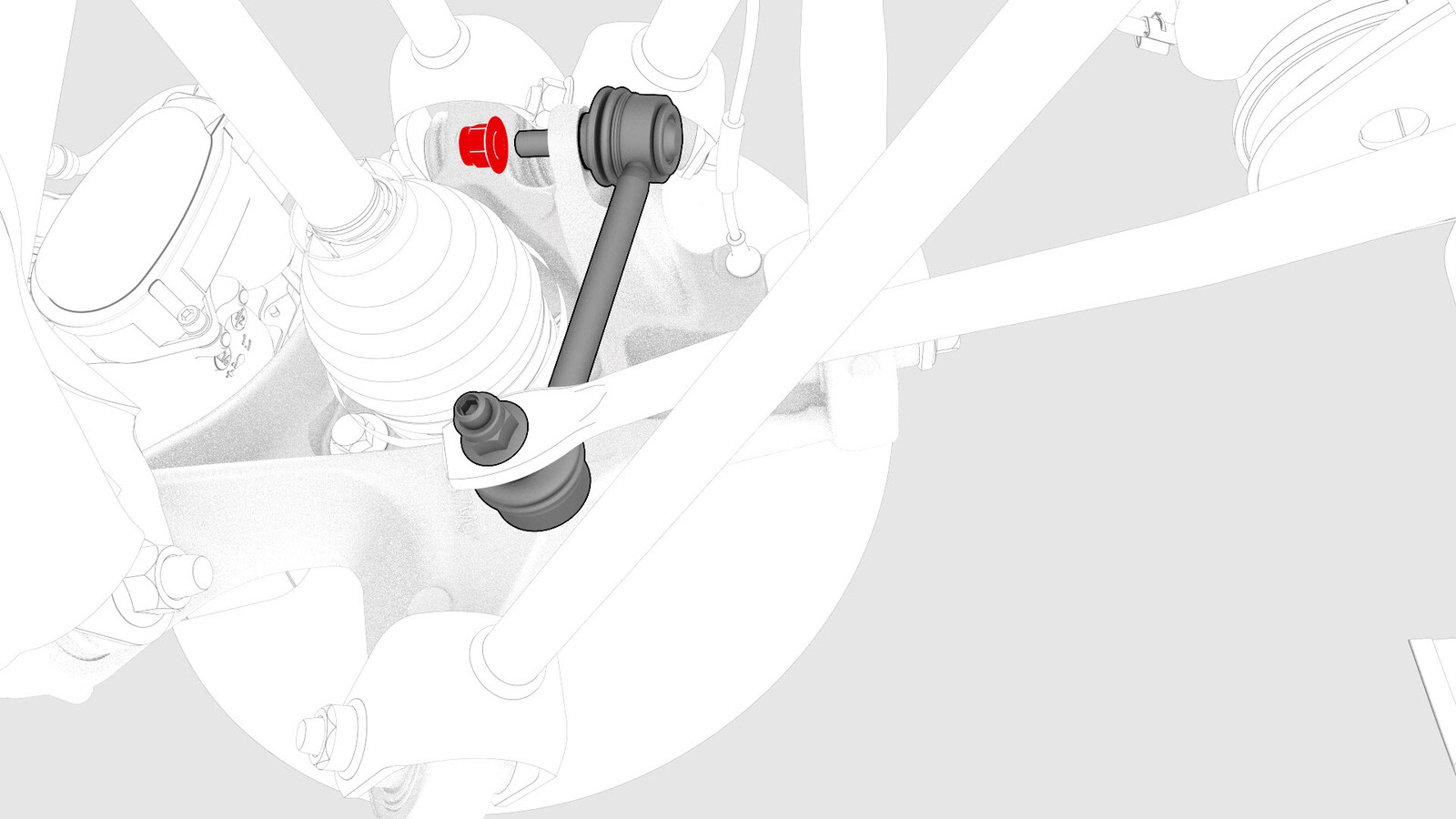

  22. 拆下并弃用将左侧平衡杆连杆固定到左侧后悬架转向节的螺母，然后从转向节上拆下连杆。
    注
    用 5 毫米六角扳手反向固定球头。

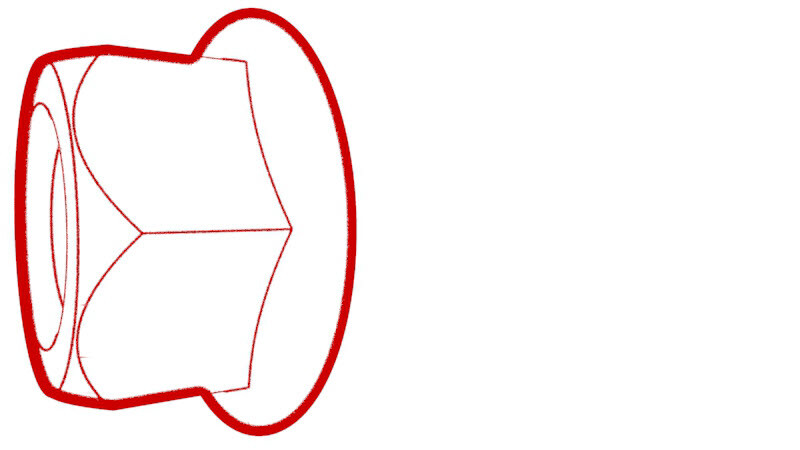

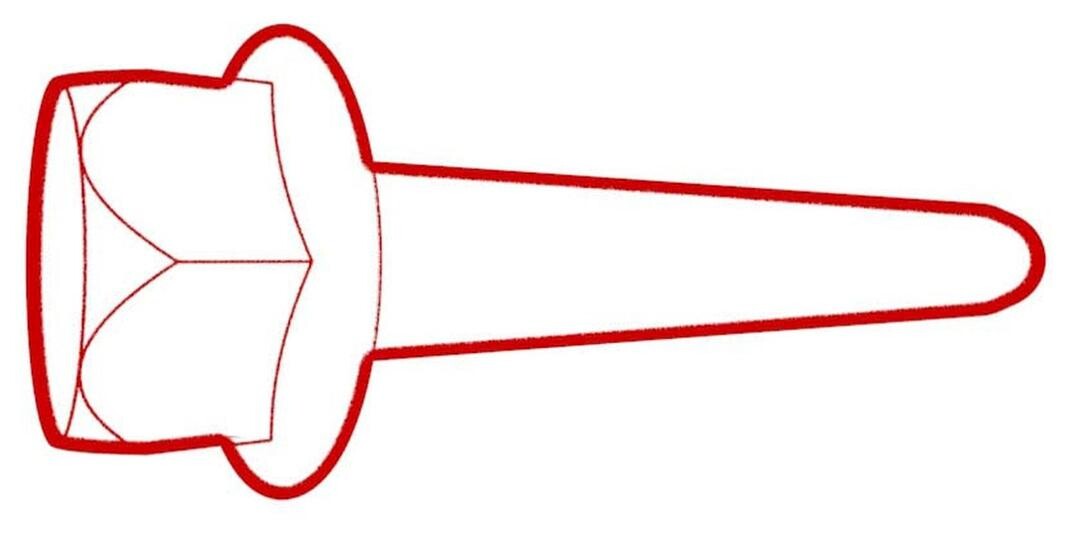

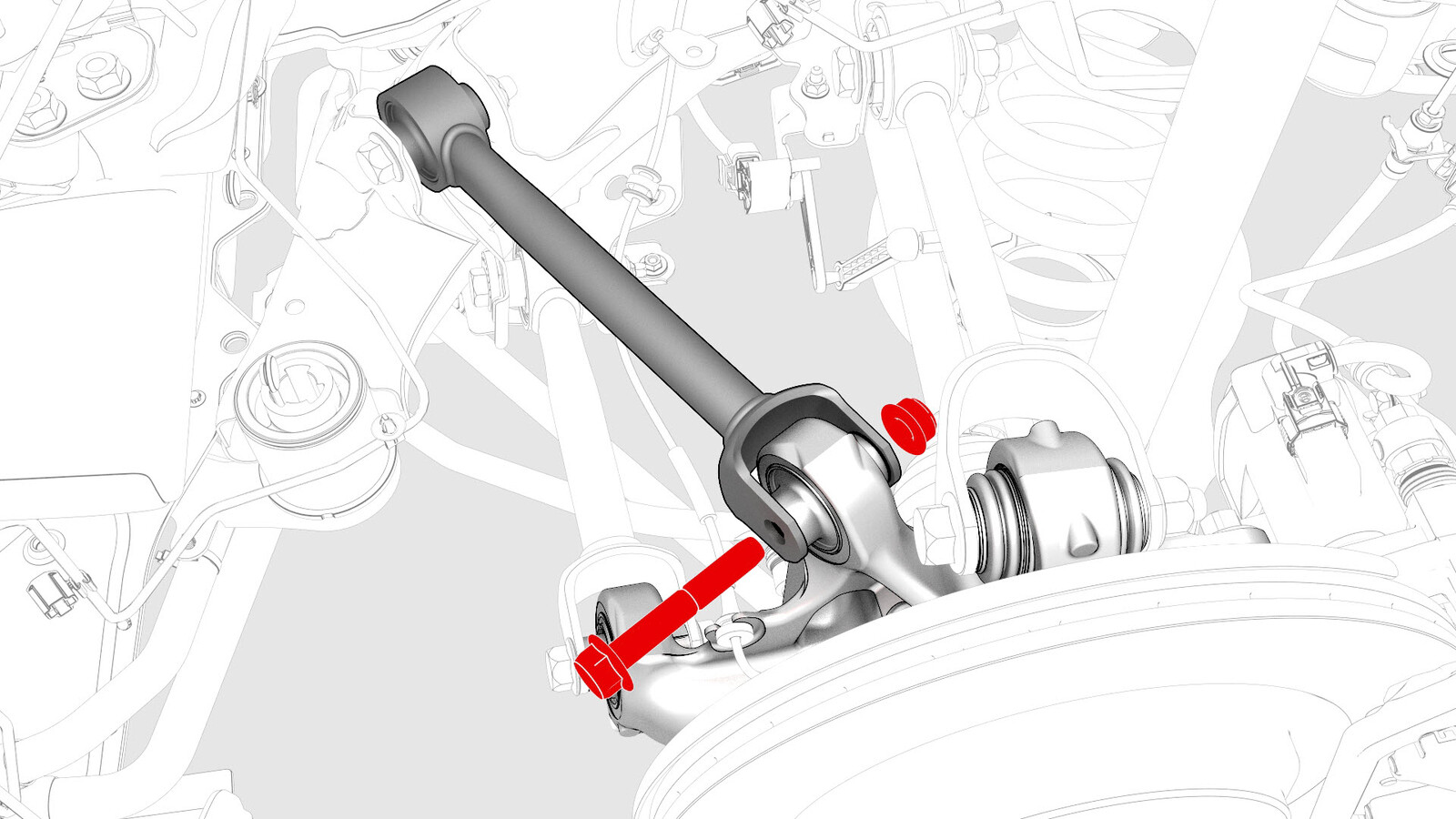

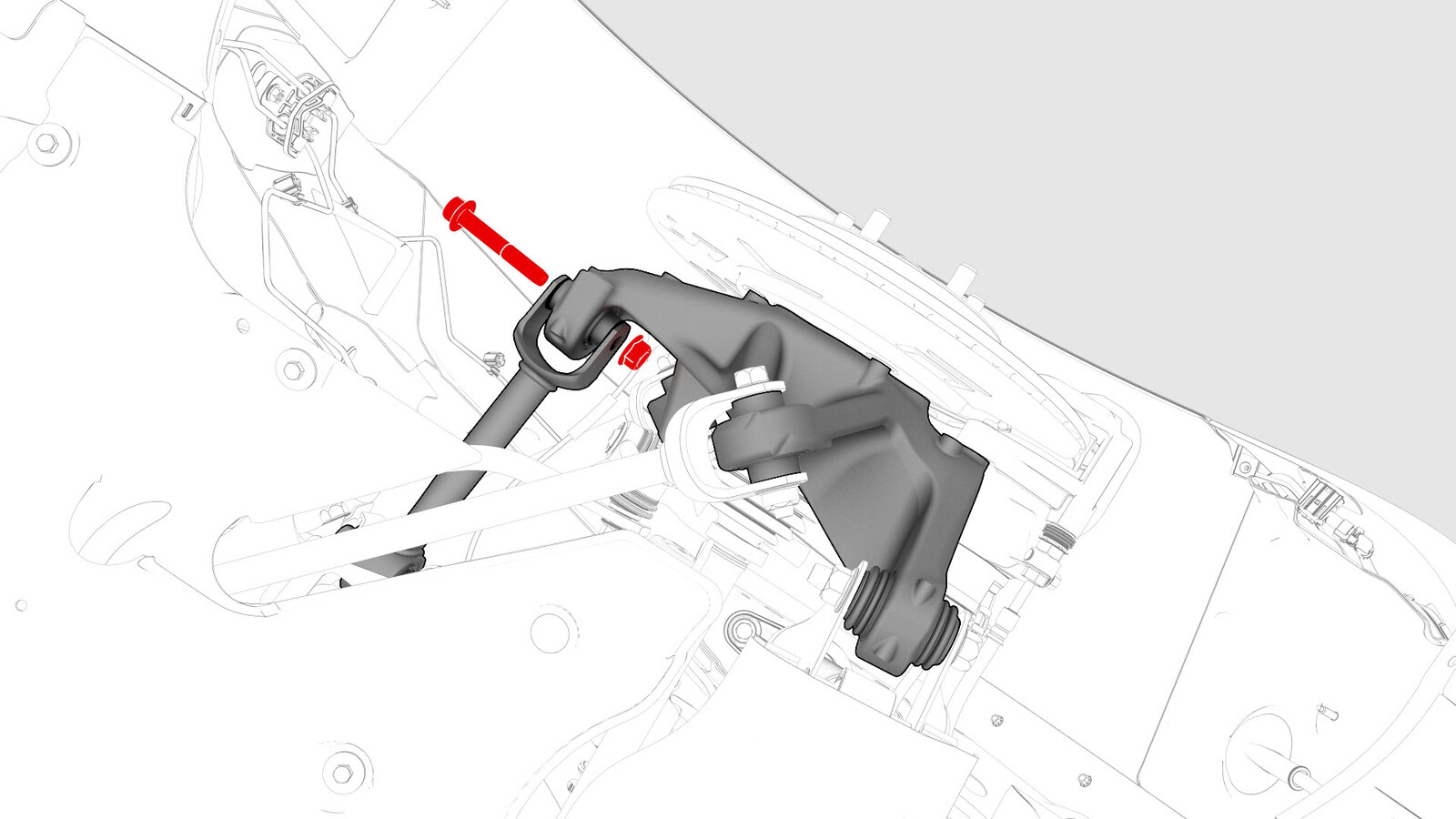

  23. 拆下将左侧后上部尾连杆固定到左侧后悬架转向节的螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    134 Nm (98.8 lbs-ft)

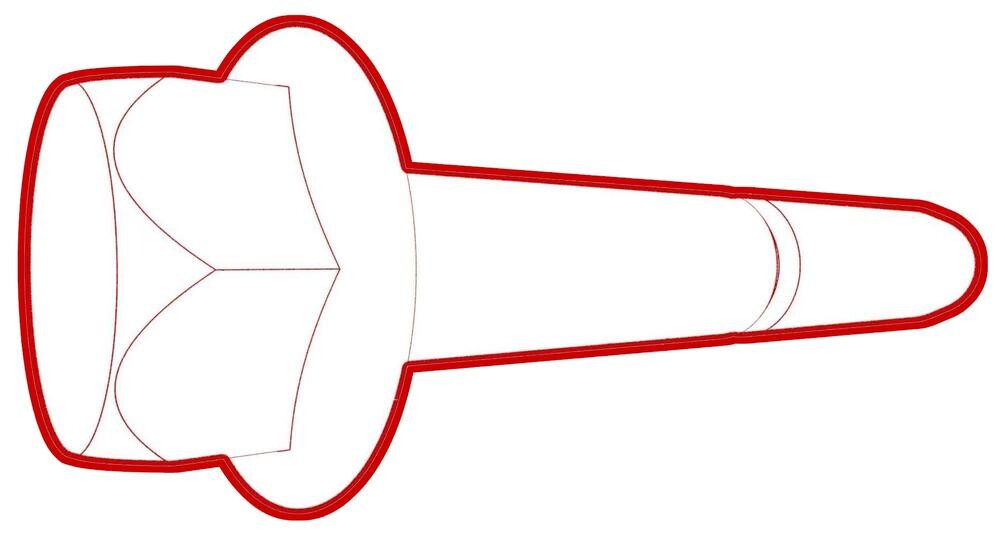

  24. 拆下将左侧后上部前连杆固定到左侧后悬架转向节的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
    76 Nm (56.0 lbs-ft)

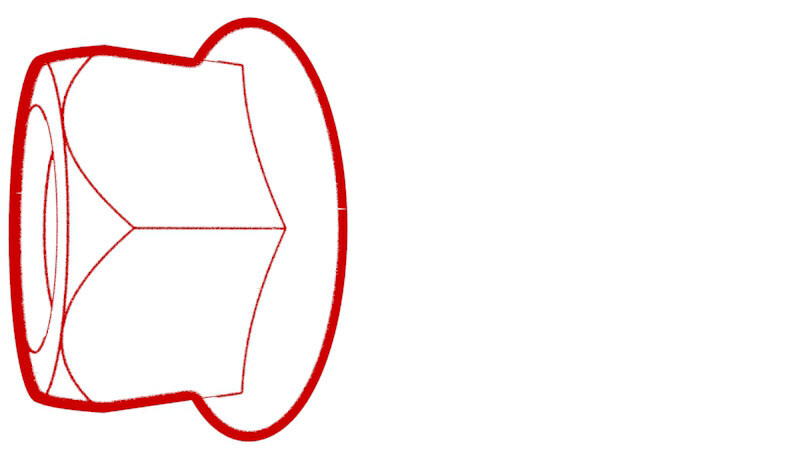

  25. 拆下将左侧止推杆固定到左侧后悬架转向节的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
    76 Nm (56.0 lbs-ft)

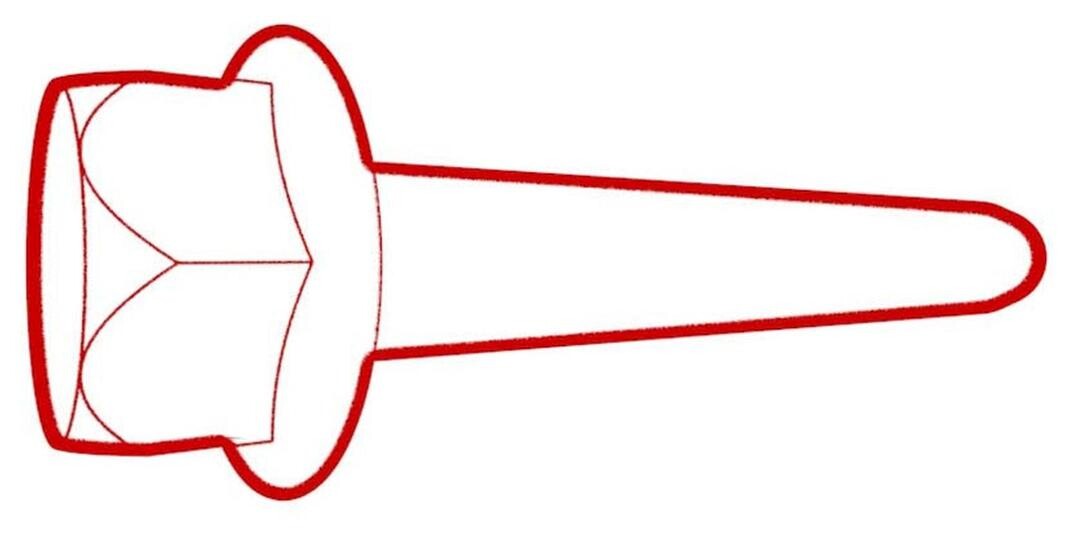

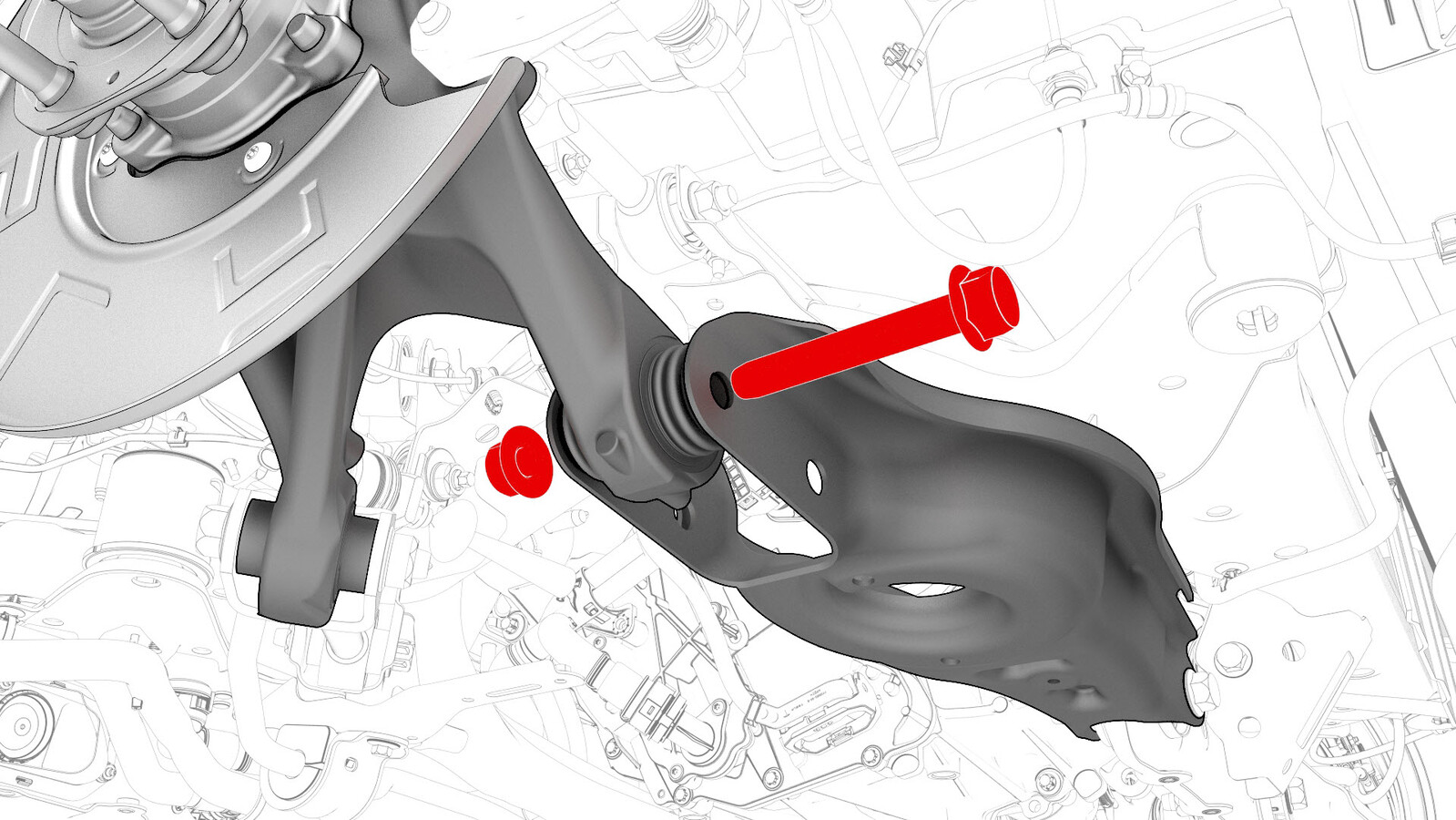

  26. 拆下将左侧后下部前连杆固定到左侧后悬架转向节的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
    76 Nm (56.0 lbs-ft)

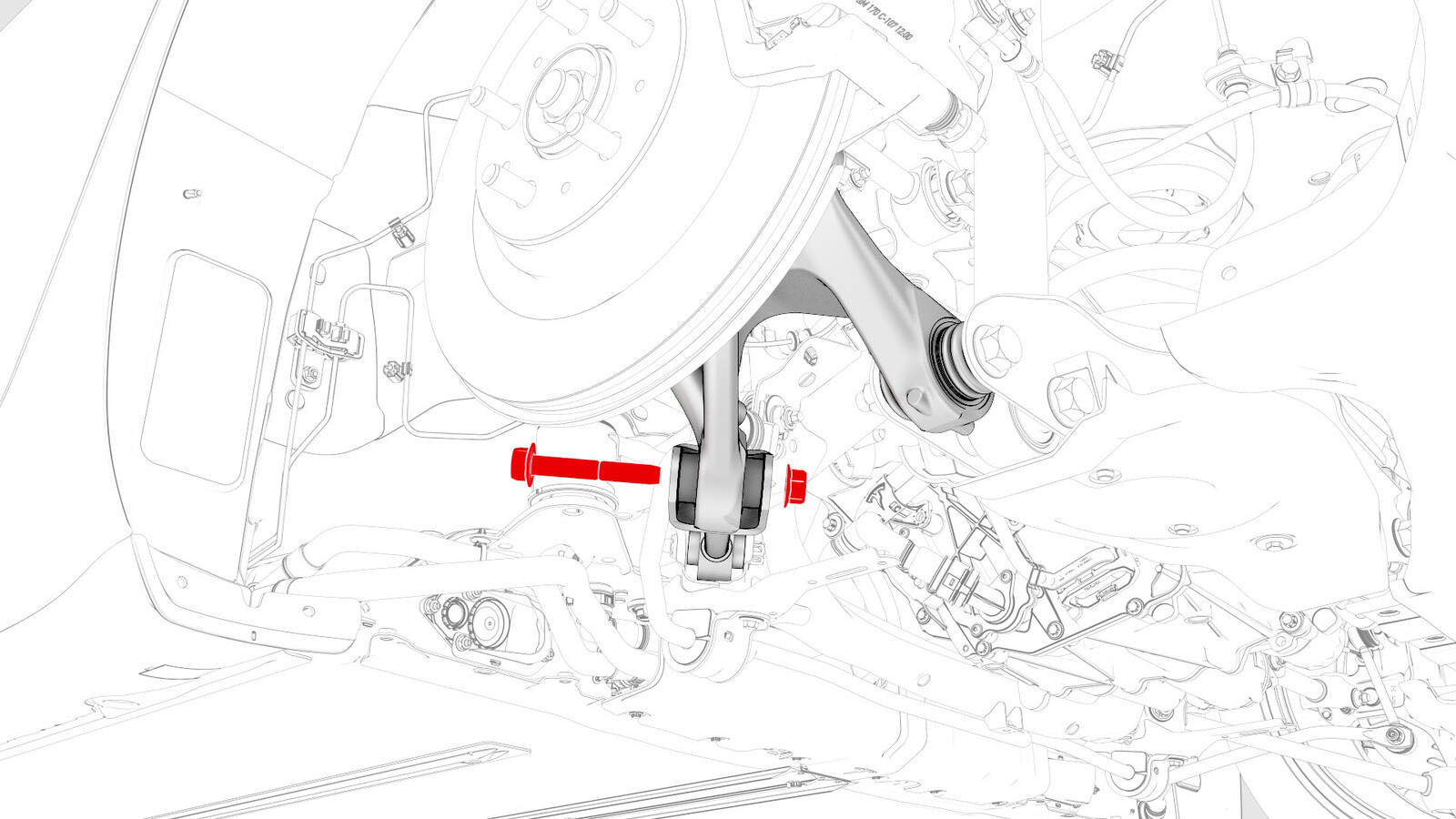

  27. 拆下将左侧后下部尾连杆固定到左侧后悬架转向节的螺栓和螺母。
    115 Nm (84.8 lbs-ft)
    115 Nm (84.8 lbs-ft)
  28. 从车上拆下左侧后悬架转向节。

安装

警告
During installation of the brake caliper, make sure that the flexible brake hose is not twisted and can bend forward. The flexible brake hose must not make contact with the wheel arch liner when the vehicle is lowered.
  1. 仅向左侧后驱动电机的半轴外侧与轮毂之间的接触面上涂抹约 1 克的 Molykote M-77 润滑膏。
    警告
    请勿向半轴花键上涂抹润滑膏。花键上的润滑脂会导致轮毂轴承无法完全就位，且会产生污染。如果错涂润滑膏，请使用车间毛巾将花键擦拭干净。
    图 2. 润滑红色标注区域
  2. 将左侧后悬架转向节置于后悬架上。
  3. 安装并手动拧紧将左后上尾连杆固定到左后悬架转向节的螺栓和螺母。
  4. 安装并手动拧紧将左后上前连杆固定到左后悬架转向节的螺栓和螺母。
  5. 安装并手动拧紧将左侧止推杆固定到左后悬架转向节的螺栓和螺母。
  6. 安装并手动拧紧将左后下前连杆固定到左后悬架转向节的螺栓和螺母。
  7. 安装并手动拧紧将左后下尾连杆固定到左后悬架转向节的螺栓和螺母。
  8. 安装并用手拧紧将左侧平衡杆连杆固定到左侧后悬架转向节的螺母。
    注
    用 5 毫米六角扳手反向固定球头。
  9. 拆下左侧后悬架下方的支架。
  10. 安装将左侧后防抱死制动系统车轮转速传感器电缆固定到后转向节和支架的夹子和索环。
  11. 安装将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓。
    注
    Use of the following tool(s) is recommended:
    • 10 mm socket
    • Ratchet/torque wrench
    • 4 in extension
  12. 将左后制动防尘罩放置在转向节上，然后安装将防尘罩固定到转向节的螺栓。
    8 Nm (5.9 lbs-ft)
    Use of the following tool(s) is recommended:
    • Torx T30 socket
    • Ratchet/torque wrench
  13. 安装之前，检查左侧后轮毂上的调节环。
    警告
    如果调节环有损坏迹象，请更换轮毂轴承。

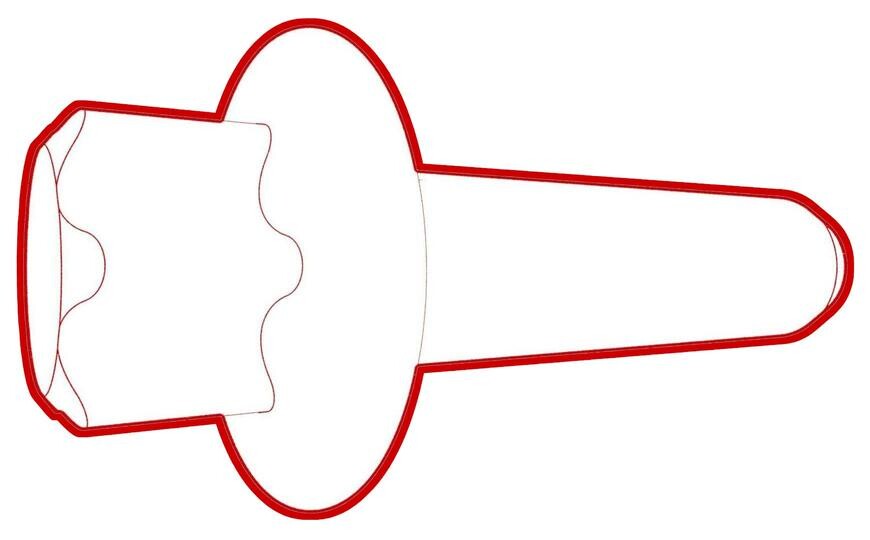

    图 3. 损坏调节环

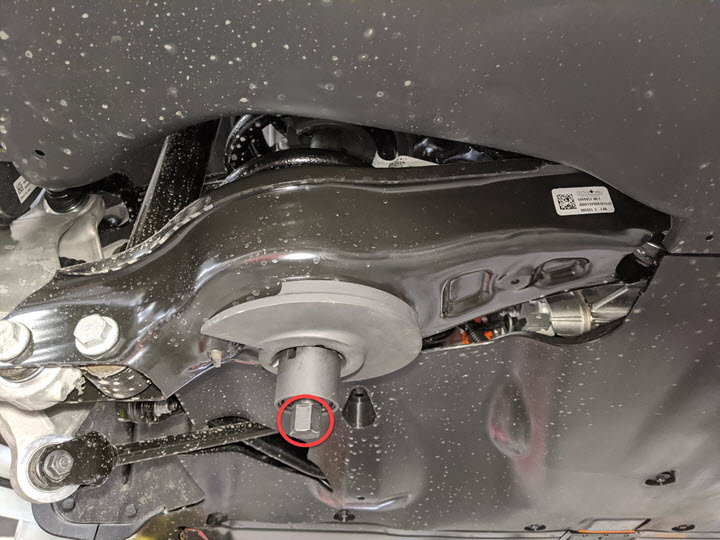

    图 4. 完好调节环
  14. 将左侧后轮毂置于转向节中，然后安装将此轮毂固定到车辆的螺栓。
    85 Nm (62.7 lbs-ft)
    注
    Use of the following tool(s) is recommended:
    • Cordless 3/8in Dr Impact
    • 18 mm socket
    • Flex head ratchet/flex head torque wrench
  15. Install only the axle nut onto the halfshaft, and then use a ratchet and socket to manually tighten the nut to pull the halfshaft into the hub until it seats.
    注
    Do not use power tools to tighten the nut as it might strip the threads.
  16. Remove the axle nut from the halfshaft, install a new washer onto the halfshaft, and then reinstall the axle nut hand tightened.
    注
    The axle nut is torqued in a later step.
  17. 将左侧后制动盘放置到车辆上。
  18. 安装将左侧后制动钳支架固定到转向节的新螺栓。
    83 Nm (61.2 lbs-ft)
  19. 将电气线束与左侧后制动钳连接器相连。
  20. 将轮毂千斤顶适配器安装到左侧后轮毂上，然后用手拧紧轮毂螺母。
  21. 使用托臂支架支撑轮毂轴承千斤顶适配器。

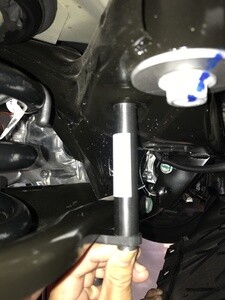

  22. 在副车架上找到后侧行驶高度扭矩工具插入点，然后插入后侧行驶高度扭矩表，以确认后悬架设置为行驶高度规格。如有必要，可调节支架或弹簧压缩器工具。
    注
    当工具的顶部接触到副车架且工具的底部与下方控制臂连接时，则表明悬架处于模拟行驶高度。
    提示
    建议使用以下工具：
    • 1137855-00-A 后行驶高度扭矩工具，MODEL 3
  23. 测量围板底部与后轴中心之间的距离，确保后悬架已设置到行驶高度：测得距离应为 378 毫米。
  24. 拧紧将左侧后下部尾连杆固定到左侧后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    115 Nm (84.8 lbs-ft)
    115 Nm (84.8 lbs-ft)
  25. 拧紧将左侧后下部前连杆固定到左侧后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    76 Nm (56.0 lbs-ft)
  26. 拧紧将左侧止推杆固定到左侧后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    76 Nm (56.0 lbs-ft)
  27. 拧紧将左侧后上部前连杆固定到左侧后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    76 Nm (56.0 lbs-ft)
  28. 拧紧将左侧后上部尾连杆固定到左侧后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    134 Nm (98.8 lbs-ft)
    134 Nm (98.8 lbs-ft)
  29. 拧紧将左侧平衡杆连杆固定到左侧后悬架转向节的螺母。用油性记号笔标记螺栓。
    55 Nm (40.6 lbs-ft)
  30. 拆下左侧后悬架下方的起重机下方支架。
  31. 拆下用于固定轮毂轴承千斤顶适配器的带耳螺母，然后将轮毂轴承千斤顶适配器从车辆上拆下。
  32. 安装将制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
  33. 安装左侧后悬架护罩。请参阅 护罩 - 后悬架 - 左侧（拆卸和更换）。
  34. 安装左侧后车轮。请参阅 轮毂（拆卸和安装）。
  35. 紧固左后车轴螺母。
    300 Nm (221.2 lbs-ft)
  36. 按下 PARK 按钮以启用驻车制动。
  37. 将车辆从举升机上移走。
  38. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
